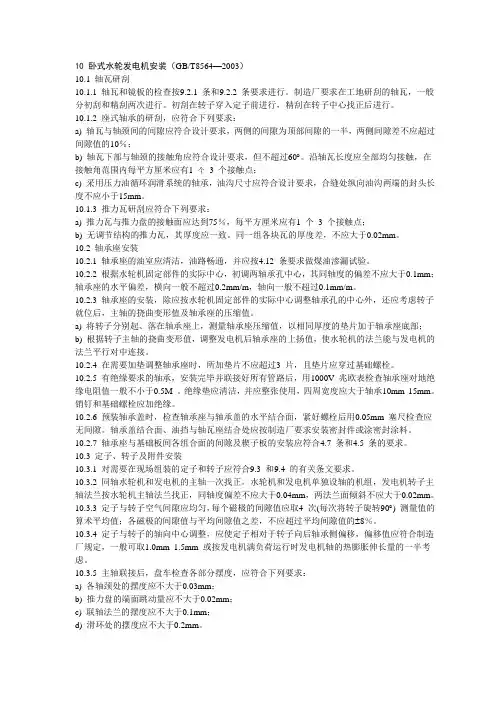

10 卧式水轮发电机安装（GB/T8564—2003）10.1 轴瓦研刮10.1.1 轴瓦和镜板的检查按9.2.1 条和9.2.2 条要求进行。
制造厂要求在工地研刮的轴瓦，一般分初刮和精刮两次进行。
初刮在转子穿入定子前进行，精刮在转子中心找正后进行。
10.1.2 座式轴承的研刮，应符合下列要求：a) 轴瓦与轴颈间的间隙应符合设计要求，两侧的间隙为顶部间隙的一半，两侧间隙差不应超过间隙值的10％；b) 轴瓦下部与轴颈的接触角应符合设计要求，但不超过60︒。
沿轴瓦长度应全部均匀接触，在接触角范围内每平方厘米应有1 个_3 个接触点；c) 采用压力油循环润滑系统的轴承，油沟尺寸应符合设计要求，合缝处纵向油沟两端的封头长度不应小于15mm。
10.1.3 推力瓦研刮应符合下列要求：a) 推力瓦与推力盘的接触面应达到75％，每平方厘米应有1 个_3 个接触点；b) 无调节结构的推力瓦，其厚度应一致。
同一组各块瓦的厚度差，不应大于0.02mm。
10.2 轴承座安装10.2.1 轴承座的油室应清洁，油路畅通，并应按4.12 条要求做煤油渗漏试验。
10.2.2 根据水轮机固定部件的实际中心，初调两轴承孔中心，其同轴度的偏差不应大于0.1mm；轴承座的水平偏差，横向一般不超过0.2mm/m，轴向一般不超过0.1mm/m。
10.2.3 轴承座的安装，除应按水轮机固定部件的实际中心调整轴承孔的中心外，还应考虑转子就位后，主轴的挠曲变形值及轴承座的压缩值。
a) 将转子分别起、落在轴承座上，测量轴承座压缩值，以相同厚度的垫片加于轴承座底部；b) 根据转子主轴的挠曲变形值，调整发电机后轴承座的上扬值，使水轮机的法兰能与发电机的法兰平行对中连接。
10.2.4 在需要加垫调整轴承座时，所加垫片不应超过3 片，且垫片应穿过基础螺栓。
10.2.5 有绝缘要求的轴承，安装完毕并联接好所有管路后，用1000V 兆欧表检查轴承座对地绝缘电阻值一般不小于0.5M_。
