公路大跨度连续梁线型监测和控制技术

合集下载

大跨度连续梁施工和线型控制技术

大跨度连续梁施工和线型控制技术

衡 阳湘 江特大 桥 的 ( 4+4×16+6 ) 连续 梁 6 1 4 m
在整 个武广 线 , 包括 在全 国铁 路桥 梁史 上 , 大跨度 的 其 偶数跨 连续 梁屈指可 数 。本 文将 阐述挂 篮悬臂 浇筑施
工 、 龙段施 工和线 型控制 的关键 工艺 和控制 方法 。 合
撑 , 对悬臂 段 、 龙段进 行预 压 。劲 性支撑 位置 在顶 再 合 板 、 板各有 两处 , 底 通过 焊接锚 固在合 龙段相 邻两 端块
连续 梁横截 面为 单箱 单 室 直腹 板 箱 梁 , 体 采 用 C 0 梁 6
பைடு நூலகம்
耐久 混凝土 , 用 三 向预应 力 体 系 。全 桥 共 分 为 13 采 6 个梁 段 , 0号节段 5个 , 龙段 6个 。一般 梁 段编 号 为 合
1 ~1 采用 挂 篮悬 臂 对称 浇 筑 施 工 ; 5, 边跨 直 线 段 编 号为 1 , 用 落 地 支 架 法 施 工 ; 龙 段 分 为 次 边 6段 采 合
摘要: 大跨 度连 续 梁经常 经过 几 次的结构 体 系转换 , 梁段 线 型和合龙 段 的控制 尤为重 要 。以武 广客 运 专
线衡 阳湘江特 大桥 六跨 连 续梁为例 , 阐述 挂篮 悬臂 浇筑施 工、 合龙段 施 工和线 型控制 的 关键 工 艺和控制
方法 。
关键词 : 连续 梁 挂篮 悬臂 浇筑

9 2



Ra l y En i e i g i wa g ne r n
文 章 编 号 :0 319 (0 0 0 —0 20 10 .9 5 2 1 ) 10 9 -3
大 跨 度 连 续 梁 施 工 和 线 型 控 制 技 术

大跨度连续梁施工和线型控制技术

大跨度连续梁施工和线型控制技术

大跨径连续梁施工和线形控制技术孙新明钟宪伟中国中铁航空港建设集团公司浙江温州325017摘要:大跨径连续梁施工控制的最基本要求是确保施工中结构的安全和确保结构成形后的外形和内力状态符合设计要求。

本文结合银武高速封侯沟大桥五跨连续梁施工,阐述大跨径连续梁挂篮悬臂施工、体系转换和线形控制的关键工艺和控制方法。

关键词:大跨径连续梁;挂篮悬臂施工;体系转换;线形控制1 工程概况封侯沟大桥是西部开发省际公路通道银川至武汉线陕西镜陕甘界至永寿段公路上的控制工程之一。

该桥起点桩号为S4K134+486.50,终点桩号为S4K135+424.50,桥梁全长938.00 m,最大桥高134 m。

主桥为75+3×140+75(m)预应力混凝土刚构-连续组合梁,引桥位于起点岸,为三联4*30 m预应力混凝土连续箱梁。

主桥采用单箱单室变高预应力箱梁,箱梁顶板宽12.0m,底板宽6.5m。

悬臂浇注长度为3m、3.5m、4m三种,0号梁段长12.0m,合拢段长2.0m,边跨现浇段长3.89m。

墩顶T构悬臂浇注梁段分18对(即6×3.0+6×3.5+6×4.0)施工,梁段最大悬臂浇注重量为1526KN。

除0#梁段采用拖架施工分2次成型外,其余梁段均1次浇注完成。

箱梁采用挂篮悬臂平衡浇注施工,挂篮为菱形挂篮,挂篮自重按800KN考虑,中孔合拢段吊架重量控制在200KN以内。

2 连续梁施工2.1施工流程大跨径连续梁施工,其具体施工流程如下:支座安装→临时支座浇筑→0#块托架拼装→0#块托架预压→模板安装、绑扎钢筋、预应力安装→0#块浇筑→预应力张拉、压浆→在0#块上拼装挂篮、预压试验→挂篮悬臂浇筑→边跨现浇段施工→边跨合拢段施工→中跨合拢段施工。

2. 2施工技术要点2.2.1挂篮的拼装与试验操作桥梁悬臂浇筑采用菱形挂篮,该结构相对简单,受力简洁明了,安全性、可靠性极强。

菱形挂篮的走行形式以整体性移动为主,操作步骤简单,再加上综合考虑挂篮结构特征、施工工期要求、环境条件等,可进一步提高施工速度与周转效率,在0#桥面完成拼装之后,在现场进行挂篮静载试验。

大跨度连续梁线型监控pptx

大跨度连续梁线型监控pptx

传感器布置
布置原则
根据施工方案和结构特点,选 择关键部位进行传感器布置。
常用传感器类型
包括位移计、应变计、陀螺仪 等。
布置要求
确保传感器安装牢固、不妨碍 施工和测量精度。
数据采集与处理
01
02
03
数据采集系统
采用自动化数据采集系统 ,减少人为误差。
数据处理
对采集的数据进行滤波、 修正、计算等处理,得到 准确的监测结果。
安全预警
根据监测结果,对可能出 现的施工风险进行预警, 及时采取措施保障施工安 全。
03
实施过程
施工准备
监控方案设计
根据桥梁的设计要求,制定详细的监控方案,包括监控点位布置 、传感器选择、数据采集频率等。
监测设备采购
按照监控方案,采购相应的监测设备,包括传感器、数据采集仪 、传输设备等。
监测人员培训
技术现状
01
目前,大跨度连续梁的线型监控技术已经取得了一定的成果。
02
各种先进的测量技术和数据分析方法被应用于连续梁的施工监
测。
然而,仍然存在一些技术挑战,如监测数据的实时性、准确性
03
以及监测系统的稳定性等。
监控的重要性
1
实时监测连续梁的线型变化,有助于及时发现 施工过程中的问题,保障施工安全。
05
结论与展望
结论
总结词
通过先进的测量设备和技术手段,对大跨 度连续梁的线型进行精确监控,有效提高 了桥梁施工的质量和安全性。
VS
详细描述
大跨度连续梁是现代桥梁工程中广泛采用 的一种结构形式,其线型监控对于保证桥 梁的施工质量和安全性具有重要意义。本 文通过对监控方法的比较和分析,提出了 一种基于先进测量设备和技术手段的线型 监控方法,可实现高精度、实时、动态的 监控,有效提高了桥梁施工的质量和安全 性。

大跨度连续梁线型监控x

大跨度连续梁线型监控x

2023-11-07CATALOGUE目录•工程概述•监控方案•监控数据采集与分析•监控技术与方法•工程应用案例•结论与展望01工程概述随着我国交通基础设施建设的快速发展,大跨度连续梁桥已成为重要的桥梁形式,具有跨越能力大、外形美观、结构合理等优点。

但同时大跨度连续梁桥的施工难度较大,需要进行严格的监控和管理。

项目背景本工程为某高速公路上的大跨度连续梁桥,主桥采用三跨连续梁结构,桥梁全长360米,其中主跨跨度为180米。

工程规模较大,涉及的施工环节较多,需要采取科学有效的监控措施以保证施工质量和安全。

工程规模本工程位于山区,地形起伏较大,施工环境较为复杂。

工程特点施工环境复杂由于桥梁跨度大,需要采用挂篮施工等高难度技术,施工难度较大。

施工难度大为了保证施工质量和安全,需要采取严格的监控措施,对施工过程中的变形、应力、温度等参数进行实时监测和数据分析。

监控要求高02监控方案监控方案设计确定监控内容对大跨度连续梁的挠度、应力、温度等关键参数进行监测,同时记录施工过程中的材料性能、荷载情况等。

选择监控方法和设备采用非接触式测量方法,如激光测距、红外线测温等,同时使用计算机控制系统进行数据采集和远程监控。

确定监控目的确保大跨度连续梁施工过程中的线型符合设计要求,避免施工误差和变形,保障工程质量。

1监控方案实施23在关键部位设置监测点,安装传感器和数据采集设备,连接电源和网络,确保数据传输的稳定性和安全性。

现场布置通过计算机控制系统自动采集数据,并实时传输到数据中心,以便进行数据分析和处理。

数据采集与传输确保施工现场的安全,采取措施如设置警戒线、安装安全警示标志等,保障工作人员和设备的安全。

现场安全措施对采集到的数据进行处理和分析,提取关键指标,如挠度、应力等,并进行对比和分析,以评估施工质量和安全性。

数据处理与分析监控方案效果评估根据监测结果进行风险评估,对可能存在的风险和问题进行预测和判断,采取相应的应对措施,以确保施工质量和安全。

大跨度曲线连续梁转体桥线形控制施工技术

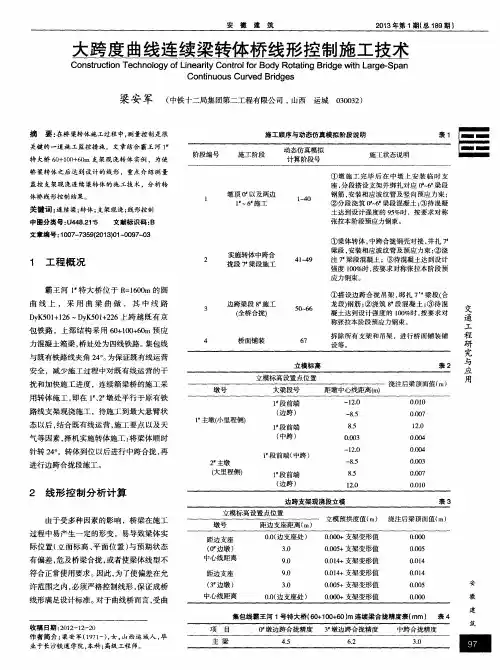

大跨度曲线连续梁转体桥线形控制施工技术
Co n t i n u o u s Cu r v e d Br i d g e s
梁 安 军 ( 中 铁十 二 局 集 团 第 二 工 程 有限 公司, 山 西 运 城 0 3 0 0 3 2 )

要: 在桥 梁转体施工过程 中, 测量控 制是很
施工顺序 与动态仿真模拟 阶段说 明
采用分段悬 臂 +支架 浇注 ( 普通悬臂施 工连续 梁的挂篮改 用
图 2 浇筑 2 混凝土并张拉相应预应力后的位移 图
支架 ) 的施 工方式 , 每个 梁体分段都要 经过搭架 、 立模 、 浇筑 养 护 以及张拉预应 力的过程 。 由于预应力损失 、 混凝 土收缩徐变 、 温度 变化等原 因,结构 内力和变形在 梁段 的施 工过程 中不断 变 化 。为了严格 控制与分 析集包铁 路 霸王河 1 特 大 桥




2 0 1 3年第 1期( 总1 8 9期 )
大跨度 曲线连续梁转体桥 线形控 制施 工技
Co n s t r u c t i o n Te c h n o l o g y o f L i n e a r i t y Co n t r o l f o r Bo d y Ro t a t i n g Br i d g e wi t h L a r g e — Sp a n
立模 预拱度值 ( m) 浇注后梁 顶面值 ( m)
过程 中易产生一定 的形 变 ,易导致梁体 实
际位 置( 立面标 高 、 平 面位置 ) 与 预期状 态
有偏差 , 危及桥梁合拢 , 或者使梁体线 型不 符合正常使用要求。 因此 , 为了使偏差 在允
许范 围之 内, 必须严格控制线形 , 保证成桥 线形满足设计标准。对于曲线桥而言 , 受曲

大跨度连续梁线性控制技术

大跨度连续梁线性控制技术

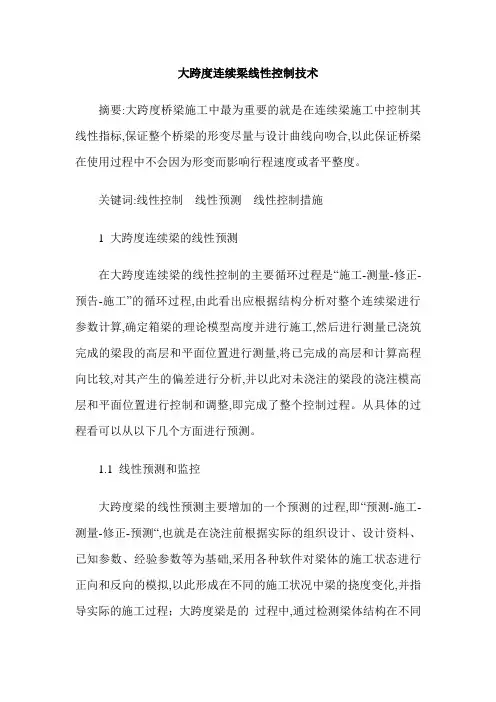

大跨度连续梁线性控制技术摘要:大跨度桥梁施工中最为重要的就是在连续梁施工中控制其线性指标,保证整个桥梁的形变尽量与设计曲线向吻合,以此保证桥梁在使用过程中不会因为形变而影响行程速度或者平整度。

关键词:线性控制线性预测线性控制措施1 大跨度连续梁的线性预测在大跨度连续梁的线性控制的主要循环过程是“施工-测量-修正-预告-施工”的循环过程,由此看出应根据结构分析对整个连续梁进行参数计算,确定箱梁的理论模型高度并进行施工,然后进行测量已浇筑完成的梁段的高层和平面位置进行测量,将已完成的高层和计算高程向比较,对其产生的偏差进行分析,并以此对未浇注的梁段的浇注模高层和平面位置进行控制和调整,即完成了整个控制过程。

从具体的过程看可以从以下几个方面进行预测。

1.1 线性预测和监控大跨度梁的线性预测主要增加的一个预测的过程,即“预测-施工-测量-修正-预测“,也就是在浇注前根据实际的组织设计、设计资料、已知参数、经验参数等为基础,采用各种软件对梁体的施工状态进行正向和反向的模拟,以此形成在不同的施工状况中梁的挠度变化,并指导实际的施工过程;大跨度梁是的过程中,通过检测梁体结构在不同的施工阶段的变形情况对整个结构的挠度变化进行及时的检测,并随时对得到的数据进行分析,并提出修正的参数,并经过计算调整下一个梁段的立模的高程参数,如此反复循环就是完成了对整个过程的预测与监控,达到控制线性变形范围的目的。

1.2 梁体线性的预测要点1.2.1 利用理论模型对参数进行修正第一,对混凝土的容重进行预测,利用设计图纸计算出各个梁段的容重的参数,以此建立起理论模型并确定赋初值;然后再根据施工中实际采用的混凝土的实测容重与之进行对比,并对理论赋初值进行修正,以此消除理论模型与实际梁体容重的偏差。

第二,对梁体实际浇注尺寸的控制。

建立模型的时候依据设计形成的梁体截面积为依据,并将实际施工中还应对浇注体尺寸包括:梁段长度、顶底部板厚度等,以此计算出梁体尺寸与设计尺寸之间的差距,根据实际测量的值来修正梁体模型的参数。

大跨度连续梁施工线形控制技术探讨

大跨度连续梁施工线形控制技术探讨
精 度 和 线 型 与 设 计 相 吻合 的 关键 技 术 。 关 键 词 : 运 专 线 ; 续 梁施 工 ; 度 ; 形 控 制 客 连 挠 线 中 图 分 类 号 : 4 . l U4 8 2 5 文献标识码 : A 文 章 编 号 : 6 49 4 ( 0 1 1 — 0 10 1 7 — 9 4 2 1 ) 20 0 — 4
浇 梁段 的立模 高程 , 证 成 桥 后 的梁 体 线 型 及 受力 保 状 态与设 计尽 量 吻合 , 工 控 制 的 以 主梁 挠 度 与 内 施
力 为控制 对象 , 体 方法 是 采 取 参数 识 别 法 与 灰 色 具 预 测相结 合 的方案 。
2 2 线 形 施 工 控 制 流 程 .
大跨 度连 续梁 的施 工控 制是一 个施 工 、 量 、 测 识 别 、 正、 修 预测 、 工 的 循环 工 程 。施 工控 制 中最基 施
本 的原则 是ห้องสมุดไป่ตู้保 施 工 过 程 中大 桥 结 构 的安 全 , 大 在
桥施 工过 程安 全性 满 足 要求 的前 提 下 , 对 大 桥施 再 工 过程 中结构 的线 形 进 行控 制 , 保大 桥 最 终 线形 确 满 足预期 目标 。 连续 梁施 工 过 程 复杂 , 响 参 数 多 。如 结 构 刚 影 度、 梁段 的重量 、 施工 荷载 、 混凝 土 的收缩 徐变 、 温度 和 预应力 等 。求解 施 工 控制 参 数 的理 论设 计 值 时 , 都假 定这 些参数 值 为理想 值 。为 了消除 因设计 参数 取值 的不 确切 所引起 的施 工 中设 计 与实 际 的不一致 性, 在施工 过程 中对 这 些参 数 进 行 识别 和预 测 。对 于 重大 的设计参 数 误 差 , 提请 设计 方 进 行 理 论设 计 值 的修改 , 于 常规 的 参 数 误 差 , 过 优 化 进 行 调 对 通 整 , 体施 工控 制流 程如 图 1 具 。

大跨度连续梁线型监控

大跨度连续梁线型监控

参数识别a’ 误差分析 la’-dl≤ε
自适应监控流程图
预告-施工-测量-计算-参数识别-分析-修正-预告的循环过程
第4章 监控主要工作内容
监控主要工作内容
主要工作内容
理论 分析
施工 监测
施工控制(线形控制)
相关资料搜集
变 形 计 算
立 模 标 高 的 确 定
线 形 测 量
温 度 测 量
误 差 分 析 和 判 断
续梁段的立模标高,使成桥状态最大限度地接近理想设计成桥状态。优化
调整的方法很多,常用的有带权的最小二乘法、线性规划法等。施工监控 中,主要以控制主梁标高为主,根据测量数据和主要设计参数的影响,对
立模标高进行优化调整。
监控原则及方法
结构分析a 预告标高 施工 现场数据采集d 否 误差分析 la-dl≤ε 否 修改设计 主梁标高、温度、位 移、截面尺寸、弹性 模量、材料容重
连续梁桥一般采用正装分析法即可,计算软件一般采用MIDAS和桥博。该过 程须注意以下几点: (1)正确解读设计图纸,完整模拟施工步骤(难点包括结构组、边界 组、钢束组、荷载组等的激活和钝化),确保模型的正确性。该过程也是对 设计文件的校核。如发现问题,应立即和设计方沟通。 (2)模型中应考虑挂篮的结构形式、重量、混凝土的收缩、徐变及温 度变化等影响。 (3)模型的主要设计参数须为实测数据经修正后采用的数值。
过立模标高的调整予以修正。
监控原则及方法
根据《高速铁路桥涵工程施工技术规范》、《高速铁路桥涵工程施工质 量验收标准》,线形精度控制目标采用如下数值:
立模偏差:①底模拱度偏差3mm;
②梁高10mm; ③梁段纵向旁弯10mm。 浇筑梁段偏差:①悬臂梁段顶面高程+15mm或-5mm; ②合龙前两悬臂端相对高差不大于15mm; ③梁段轴线偏差15mm; ④相邻梁段错台5mm。 梁体外形偏差:桥面高程±20mm

大跨径桥梁线形监控测量技术

大跨径桥梁线形监控测量技术

Ab ta t sr c:Th a e ic s e h a tlv r b a o o g s a ep p rdsu s st e cn i e e m fln -p n e l e rmo io ig tc n lg ,icu igee ainb n h ak s i a ntrn e h oo y n ldn lv t e c m r se — n o tbih n ,o sr ainp itly u ,mo ioi a u e n , a l me t b e v t on a o t s o ntrn me s rme t g a d p o ie ee e c o i lrb ig o sr cin n r vd sarfr n ef rsmi rd ec n tu t . a o
参考文献 :
Ei 徐桂平. l 桥梁预制节段测量控制技术口] 城市道桥与防 .
洪 ,0 4 4 :79 . 20 ( )8 -0
E3 李宝仓 , 白琳. 孟溪 大桥 施工监 控测 量技 术 E]企 业 2 何 南 J.
技术开发 ,0 6 2 ( )4 -8 2 0 ,5 4 :74 .
() 6二期恒 载后 进行 主梁 线形 观测 。
的作用效果。
() 7二期恒载半年后全面进行主桥线形观测 。 4 结 束语 通过上述监控测量技术的应用, 沪杭高铁 5 标段 l 2 处连续梁已全部成功合拢, 且各项精度均满足设计要求 , 质量优 良。因此该技术值得在同类桥梁施工中推广。
Ke r s a t e e o sr ci n b a ;h i h a u ;c n r l ywo d :c n i v r c n t u to e m l e g td t m o to

大跨度铁路连续梁桥线形控制关键技术分析

大跨度铁路连续梁桥线形控制关键技术分析

作者简介 : 赵庆武 ( 1 9 6 0 一) , 男, 高级工程师。




2 0 1 3年第 3期
性季 风气候 , 温 和湿润 , 雨量 充沛 , 四季不 甚分 明 , 夏 季 白天酷 热夜 晚凉 爽 。年平均 气温 约 2 0℃ , 八 至 九月份 气温最 高 , 一至二 月份气 温最 低 , 偶 有霜 冻 。降雨多集 中在 3~ 9月 份 , 1 0月 至次年 2月少 雨 , 7~ 9月份 为 台 风暴 雨期 。
监测 、 数 据采 集 和优化 控制 , 在施 工 中依 据 已建结 构 的
指标 , 预测未 来结 构 的指标 , 最终 实现 梁桥 的线形 控制
目的 。
程, 我 国铁路桥 梁 施工规 范 明确要 求 , 悬臂 施工 工艺 连
续梁 桥需 进行 专 门线 形 控 制 分 析 。一 般 而 言 , 线 形 控
1 0 0 + 6 0 ) m预 应 力 混 凝 土 连 续 箱 梁 桥 为例 , 阐述 线 形
碴及无碴轨道铺设条件 ; ③施工期及运营期梁体截面
应力 满 足设计 要 求 。随着 我 国铁 路 运营 速度 的不 断提 高, 无 碴 轨道 的铁 路桥 梁对 桥 面线形 要求 更为 严苛 , 必
大跨度铁 路连续 梁桥线形控制关键技术分析 : 赵庆武
5 9
文章 编号 : 1 6 7 2— 7 4 7 9 ( 2 0 1 3 ) 0 3—0 0 5 9—0 3
大 跨 度 铁 路 连 续 梁 桥 线 形 控 制 关 键 技 术 分 析
赵 庆 武
( 中国中铁郑 州地铁工 程指挥部 , 河南郑州 4 5 0 0 1 6 )
1 所示。

大跨度桥梁的线形控制

大跨度桥梁的线形控制

目录第一篇大跨度桥梁的线形控制 (2)1桥梁线形控制的意义及目的 (2)2桥梁线形控制的工作流程 (2)3桥梁线形测试截面及测点总体布置 (3)4桥梁线形监控方法 (3)5桥梁线形监控影响因素 (3)6桥梁线形控制计算 (4)7桥梁线形监控要点 (4)8小榄水道特大桥施工监控实例介绍 (4)9沙田赣江特大桥施工监控实例介绍 (8)第一篇大跨度桥梁的线形控制1 桥梁线形控制的意义及目的桥梁线形控制不仅是桥梁施工技术的重要组成部分,也是确保桥梁施工宏观质量控制的关键及桥梁建设的安全保证,它在施工过程中起着安全预警、施工指导以及及时为设计提供依据。

任何体系的桥梁在每一个施工阶段的变形和内力是可以预计的,因此当施工中发现监测的实际值和预计值相差过大时,随即进行检查和分析,找出原因并排除问题后方可继续施工,避免出现事故,造成不必要的损失。

1 )通过各桥梁施工过程中的线形监测,及时掌握桥梁施工过程中的线形状态,了解施工过程中各关键截面的挠度变化。

2)通过各桥梁施工过程中控制截面的应力测试,及时跟踪各施工阶段关键截面的应力大小,了解桥梁结构的应力状况。

3 )通过测定新型结构桥梁施工过程中的温度效应、混凝土的收缩徐变效应,为施工过程中的相关决策提供数据依据。

4 )通过对桥梁施工过程中关键工况的应力及变形监测,吊杆力、斜拉索力等的监测,了解施工过程最不利工况下关键截面的受力状况、关键截面的挠度,并与理论计算结果作对比,评价施工工艺的可行性,并在必要时提供改进建议。

2 桥梁线形控制的工作流程一般大跨度桥梁的施工控制是一个施工→量测→识别→修正→预告→施工的循环过程。

该过程中需要对主梁标高和应力实行双控。

它主要包括两个部分:数据采集系统,即在桥上埋设各类传感器和设置监控系统,采集资料;资料分析仿真模拟系统,将采集到的资料进行分析处理,以确定下一个施工阶段的参数。

桥梁线形等监控系统框图3 桥梁线形测试截面及测点总体布置桥梁结构位移测试截面及测点布置如下:悬臂梁段的各节段,拱、塔的位移控制断面.在结构位移测试的同时,通常进行其他如应力的测试:1)应力测试截面及测点布置:结构控制截面、受力复杂位置。

石武客运专线大跨度连续梁施工控制技术

石武客运专线大跨度连续梁施工控制技术

石武客运专线大跨度连续梁施工控制技术摘要:石武客运专线大寺台跨京港澳高速公路特大桥连续梁,为(80+128+80m)三跨一联预应力混凝土单箱单室、变高度、变截面连续箱梁,采用挂篮悬臂灌筑法施工。

按照施工标准化要求进行施工质量控制,通过对施工过程技术质量监控,分析施工过程中存在的各种因素影响,并采取措施纠偏,指导后续施工进程,使成桥后梁的实体质量和线形较好地符合了设计文件要求,为今后大跨度连续梁施工提供参考。

关键词:石武客专连续梁挂篮悬臂施工技术控制一.工程概况石武客运专线河南段1标段大寺台跨京港澳高速公路特大桥全长34151.4m,中心里程为dk519+467.7,其中1-(80+128+80m)连续箱梁在dk526+939.6处跨越京港澳高速公路,是全线控制性工程。

本段连续梁为三跨一联连续箱梁,主梁采用预应力混凝土连续箱梁结构,设计跨度为(80.6+128+80.6)m,截面采用单箱单室、变高度、变截面直腹板形式,全梁采用三向预应力体系,连续梁段采用挂篮悬臂灌筑法施工。

二.连续梁施工质量技术控制连续梁段采用菱形挂篮悬臂灌注法施工,设置菱形挂篮2套(四个挂篮)。

同时满足两个t构施工。

在箱梁0#段施工之前,按设计中线水平安装永久支座, 0#段砼直接浇筑在支座板上。

1)临时固结临时固结通过设置临时支墩和锁定支座的方式来实现。

临时支墩是在墩顶设置砼支墩,钢筋与墩身、梁体相通,支墩设置硫磺砂浆夹层,砂浆内设电阻丝,在临时支墩底设塑料薄膜隔离层。

临时固结的解除:通过临时支墩电阻丝内通电,融化硫磺砂浆即可解除临时支墩并解除支座的锁定,临时固结完全解除。

2)0#段施工墩顶现浇梁段0#块,采用万能杆件拼装落地支架法施工,0#段在墩旁支架上整体一次性全部浇筑完成。

3)悬灌梁段施工(1)施工挂篮①挂篮结构施工挂篮采用自行设计制作的液压菱形挂篮,并经检算安全性能满足要求。

本挂蓝由主桁系、底模系、外模系、内模系、前吊系、底锚系、走行系和施工平台组成。

大跨度连续梁桥施工控制的问题解决

大跨度连续梁桥施工控制的问题解决

摘要:近年来,随着我国交通事业的不断发展以及人们出行要求的逐渐改变,在交通规划施工过程中,开始向线路顺直、增大线路半径等方向发展,不可避免地需要跨越各种河流、沟谷等,便出现了大跨度的连续梁桥结构。

这种桥梁不仅要能满足荷载的要求,同时还要有大跨度的特点,当前我国这种结构的桥梁正在逐渐增多,比如朝阳嘉陵江大桥、京杭大运河特大桥、东营黄河公路大桥等,都是大跨度连续桥梁结构。

这类桥梁的形成本身就要经过一个很复杂的过程,尤其是大跨径的问题,为了保证施工质量,针对这类桥梁的施工,应该采取线形监控,对影响桥梁结构施工的相关因素进行分析,加强对施工质量的控制。

关键词:大跨度连续梁;桥梁施工;问题;措施中图分类号: K928 文献标识码: A一、大跨度连续梁桥施工的问题1、施工工艺的问题施工质量的高低对建筑目标有很大的影响,在施工过程中,除了对施工工艺有一定的要求,同时还要考虑到施工条件的非理想化带来的误差,力求使施工状态保持在合理的状态内。

2、施工监测施工监测是大跨度连续梁桥施工控制最基本的手段之一,它能为后期的调控提供基础数据。

监测包括应力监测、变形监测等。

由于测量仪器、测量方法、环境因素等方面存在误差,会引起结构监测综合误差。

这种误差可能造成结构实际参数、状态与设计或控制值较好吻合的假象,也可能使本来实际状态与目标状态符合较好的情况被调整得更差。

所以在施工控制过程中,保证测量的可靠性对施工控制极为重要,应从测量设备、方法上尽量减小测量误差,同时在进行控制分析的各个环节中必须考虑这一误差的影响。

3、桥梁结构的问题无论是对哪种桥梁进行施工,结构参数都是必须要考虑的一个因素,结构参数是施工分析中的一个基本的资料和依据,它对分析的结果有直接的影响。

在实际的施工过程中,桥梁的结构参数与设计中的结构参数很难实现完全的吻合,不可避免地会出现误差。

在施工中如何控制这些误差是施工中要解决的基本问题。

桥梁结构的参数主要有结构构件截面尺寸、结构材料弹性模量、施工荷载、预加应力或索力等内容。

荆松特大桥大跨度连续梁线型控制测量方法

荆松特大桥大跨度连续梁线型控制测量方法

荆松特大桥大跨度连续梁线型控制测量方法作者:索荣军来源:《城市地理》2017年第10期摘要:本文简要介绍了由松虎河特大桥、松东河特大桥、松西河特大桥构成的荆松特大桥大跨度连续梁线型控制测量的全过程,并对关键的线性控制和监测等作业步骤作了简明论述,总结了荆松特大桥大跨度连续梁控制测量作业中的发展经过及新工艺、新方法。

关键词:荆松项目;特大桥;大跨度连续梁;线性控制测量一、工程概况荆松特大桥大跨度连续梁主要有松虎河特大桥、松东河特大桥、松西河特大桥构成,桥宽为2×12.0m,大跨度连续梁设计为:42+70+42m,采用挂篮悬臂浇筑法进行施工,其工程概况如下:松虎河特大桥位于弥市镇东北方向,上跨松虎河。

该桥全桥共有9联,桥梁起点桩号为K6+901.8,终点桩号为K8+185.2,中心桩号为K7+543.5,桥梁全长1283.4m。

松东河特大桥位于沙道观镇北部,该桥跨越松东河东西航道。

全桥全桥共8联,桥梁起点桩号为K29+564.8,终点桩号为K30+624.2,中心桩号为K30+094.5,桥梁全长为1059.4m。

松西河特大桥位于松滋市新江口镇东南约3.5km。

桥梁起点桩号为K40+818.3,终点桩号为K42+122.7,中心桩号为K41+470.5,桥梁全长1304.4m。

二、控制测量2.1布网原则采用两级控制的方案:1、荆松一级公路GPS控制网,即首级控制网;2、特大桥加密控制网,即次级控制网。

控制网平差计算统一采用1980西安坐标系,中央子午线112度;高程系统采用1985国家高程基准。

投影高程面为0米。

2.2特大桥首级控制网首级控制网采用荆松一级公路施工控制网。

荆松特大桥施工控制网由26点组成,其中三座特大桥二等网包含GE311、GE312、GE313、GE344、GE345、GE360、GD61、GD66,共计8点,101、102、103、104、105、106、107、108、109、110、111、112、113、114、115、116为一级控制网网点。

大跨度连续梁施工和线型控制技术

大跨度连续梁施工和线型控制技术

铁 道 建 筑Rail w ay EngineeringJanuary,2010文章编号:100321995(2010)0120092203大跨度连续梁施工和线型控制技术姜 伟(中铁大桥局集团有限公司武广客运专线项目经理部,武汉 430050)摘要:大跨度连续梁经常经过几次的结构体系转换,梁段线型和合龙段的控制尤为重要。

以武广客运专线衡阳湘江特大桥六跨连续梁为例,阐述挂篮悬臂浇筑施工、合龙段施工和线型控制的关键工艺和控制方法。

关键词:连续梁 挂篮悬臂浇筑 合龙段 结构体系转换 线型控制 M idas Civil中图分类号:U448121+5;U4451466 文献标识码:B收稿日期:2009212208;修回日期:2009212215作者简介:姜伟(1980—),男,四川内江人,工程师。

1 工程概况衡阳湘江特大桥为武广客运专线的重点工程。

主桥为(64+4×116+64)m 六跨一联的变高度预应力连续箱梁,位于纵坡+2100‰的直线上,起迄里程为DK1712+32715~DK1712+921130,全长59318m 。

连续梁横截面为单箱单室直腹板箱梁,梁体采用C60耐久混凝土,采用三向预应力体系。

全桥共分为163个梁段,0号节段5个,合龙段6个。

一般梁段编号为1#~15#,采用挂篮悬臂对称浇筑施工;边跨直线段编号为16#段,采用落地支架法施工;合龙段分为次边跨、边跨、中跨,采用简易吊架施工。

衡阳湘江特大桥的(64+4×116+64)m 连续梁在整个武广线,包括在全国铁路桥梁史上,其大跨度的偶数跨连续梁屈指可数。

本文将阐述挂篮悬臂浇筑施工、合龙段施工和线型控制的关键工艺和控制方法。

2 连续梁施工211 0#段、边跨直线段、一般节段施工0#段采用墩旁托架法施工。

临时墩及支架结构的组成包括临时墩钢管混凝土立柱与墩旁托架、分配梁、底模排架等,其中临时墩采用4根Φ111m 钢管柱,柱内用C50混凝土填实。

大跨径连续梁桥施工线形控制技术

大跨径连续梁桥施工线形控制技术
2 连 续梁桥悬臂 施工线 形的确定及 控制 21 仿 真分析 . 大跨径 连续梁 桥 目前 常用 的施 工方法多 为挂 篮
身设 计 为六 边 形 双 柱 墩 , 墩 纵 向宽 3m, 向 宽 主 横
86m。主墩基础 采用4 25m . . 的桩 基 , 桩顶 设承 台 , 基础 均采 用钻孔 灌注桩 。 该桥 的主要 技术指标 为 : 桥
1 概述
采用 悬臂浇 筑 的刘 庄冶 1 号大桥 位于 闻 ( ) 喜 至
( ) 高速公 路K3+ 8处 的一 座 大型桥 梁 。桥梁 济 源 445 全长 601 , 1.9i 为左 右两 幅分离 式桥梁 。 n 主桥 上部构 造为 :7 + 1+ 0m (0 107 ) 的悬 浇连 续梁 , 采用单箱 单室箱 型截面 。箱梁根部梁 高为6 0m, 中梁 高为3 0I。 . 跨 2 . 2 n
计算, 然后 核对计算 数据 , 理论计 算的准确 可靠 确保
性 。主要过 程如下 。
211 计算模 型 ..
刘庄 冶 1 号大桥 的计算采 用 平 面杆 系有 限元原
图 1 总体 布 置 图 ( 位 : ) 单 咖
理, 以主梁桥轴 线为基准 划分结构 离散 图 , 离散为5 4 个单元 ,5 5 个节 点 。总体 计算 根 据桥 梁施 工 流程划 分 。 梁施工 阶段 共模拟 为5个施 工阶段 和1 运 营 桥 4 个 阶段 , 结构离散 简 图见 图2 其 。
箱 梁 顶板 全 宽为 1 .5m, 1 顶板 厚02 。底板 宽 度 7 . i 8n 为65 l箱梁 全长2 0I。 .0n。 5 I桥梁下 部结构 为 : T 主墩 墩
值, 最终确保桥梁施工中的安全和顺利合拢 , 确保成 桥线形 符合设 计要求是监 控工作 的主要 内容 。

高速铁路工程大跨度连续梁线形监控技术研究与应用

高速铁路工程大跨度连续梁线形监控技术研究与应用

高速铁路工程大跨度连续梁线形监控技术研究与应用杨咬宙罗阳昊轄轄(中国水利水电第四工程局有限公司轨道交通工程公司湖北武汉430000)内容提要近年来,随着中国路、中国桥等超级工程的建设,中国基建工程迅猛发展,无论在铁路工程、公路工程,市政工程,乃至跨江、跨海大桥等工程建设中,大跨度连续梁、大跨度系杆拱桥、大跨度斜拉桥、大跨度转体梁等桥梁应用越来越广泛,但大跨度施工过程中线形控制是否满足规范及设计要求,直接关乎大跨度桥梁能否顺利合拢、梁体的结构安全以及后期的运营安全。

文章对京沈客专TJ-9标建设过程中大跨度连续梁施工线形监控技术、监控工艺及信息化手段等进行了总结。

1概述京沈客运专线JSLNTJ-9标起止里程为DIK537+873.53-DK574+414.21,线路长度36.556km。

桥梁13座18.579km,占正线线路长度的50.82%;其中特大桥7座16.619km,一般大桥6座1.96km,预制架设箱梁547棉;特殊孔跨梁8联,为100m简支拱1个、(32+48+32)m连续梁2个、(40+64+40)m 连续梁2个、(48+80+48)m连续梁1个、4x20m框架墩连续梁1个、48m现浇梁]个。

2连续梁线形监控目标通过建立合理的分析模型,对施工过程中的结构实施有效控制,以确保成桥后结构的线形符合设计期望。

施工线形监控的具体目标是:(1)确保合拢前两悬臂端竖向挠度的偏差不大于15mm,主梁轴线的横向偏移不超过15mm o(2)成桥后主梁各控制点的标高与设计值之差控制在20mm以内。

(3)主墩控制精度,施工允许误差:轴线偏位±10mm,断面尺寸±20mm,倾斜度H/3000,墩顶高程允许偏差±10mm。

主梁轴线:主梁中线水平方向允许误差±10mm。

(4)局部线形控制要求相邻节段相对标高误差不超过±0.3%(附加纵坡)或土15mm。

(5)立模与预应力张拉必须在一天中相对稳定均匀温度场(一般为日出前)中完成;立模标高允许误差:±5mm;预应力延伸量控制范围:±6%。

大跨度悬灌连续梁线型控制施工技术

大跨度悬灌连续梁线型控制施工技术

大跨度悬灌连续梁线型控制施工技术作者:胡晓霞来源:《城市建设理论研究》2013年第26期摘要:本文主要针对国内广京港客运专线铁路连续梁线型监控情况,对Midas civil 在线型控制中的应用情况进行了总结性概述关键词:有限元;分析;连续梁;线型控制中图分类号: U448.21+5 文献标识码: A引言京港客运专线一桥梁采用了一联三孔的( 32+ 48 + 32) m 预应力混凝土双线连续箱梁,主梁为单箱单室、变高度、变截面结构。

全长113. 3 m,全梁采用悬臂浇筑法施工,边跨梁长32.64 m,分为8个梁段; 中跨梁长47. 99 m,分为15 个梁段,两个主墩顶各设一节0#梁段,全梁共31 个梁段。

在线型控制中,采用Midas civil 有限元分析软件建模,并根据模拟检算的数据,结合现场各个节段的标高变化情况进行监控,成桥后的线型取得了预期的效果。

一、模型建立1、连续梁模型主要用于分析恒载、预应力、收缩徐变、施工荷载和体系转换作用引起的抛高,以及1 /2ZK 活载作用下引起的抛高。

建模时应按照连续梁设计图纸,确定材料、截面和荷载建立模型,其中,材料的弹性模量及强度应采用0#段的混凝土试验数据进行修正,喇叭口及管道摩阻系数需要根据摩阻试验数据进行修正,以确保各项参数更加符合施工实际情况。

见图1。

图132 + 48 + 32 m 连续梁模型2、挂篮空间模型按照挂篮的形式、各部件的材料、以及混凝土标准梁段湿重荷载建立挂篮的空间模型,主要用于计算挂篮在浇筑混凝土时的挠度及应力情况,分析弹性变形量。

见图2。

图2 挂篮空间模型3、挂篮平面模型按照挂篮的形式、以及桁架的主要结构进行建模,用于模拟挂篮的预压试验,并与试验数据进行比对分析挂篮的弹性变形情况和塑性变形量。

见图3。

图3挂篮平面模型二、挂篮预压试验及数据分析挂篮使用前,必须进行预压试验,以检验挂篮各构件的受力情况、挂篮的抗倾覆性及挂篮的刚度,消除挂篮的非弹性变形和测定弹性变形量,为挂篮的使用和梁体的线形控制提供基础数据。

连续梁线型监测及控制 - 副本

连续梁线型监测及控制 - 副本

监测实例-实施内容
以上 7个观测监控测量是一梁段在浇筑混凝土前后的测 量过程。 每循环浇筑一梁段均要进行以 上7个监控测量步骤,并做好观 测记录, 为施工 、 设计线型控制提供依据。实际测量值 要与 理论计算值进行比较, 发现问题随时修正。各梁段标高测量及 模板的调校时间均宜安排住清晨( 6:00~8: 0 0 ), 若未在此 时间内校模, 要进行时间温度修正模板高程值。
节段前端施工立模标高Hi ,由设计提供的标高hi 和综合 预 留拱度 fi 组成 。 设计标高表示式:
hi=h0+△hi
H0: 墩顶 0#块标高。
△hi:梁体坡度引起的增减值 。
Байду номын сангаас工标高的确定
综合预留拱度fi:
fi=fi1+fi2+fi3+fi4+fi5
fi1:各施工阶段的累计挠度。
fi2: 1 /2静活载挠度 。 fi3:支座压缩及基础沉降值 。 fi4:挂篮自重及钢模板重量等影响值 。
此时通过悬臂端配重大小进行微调。
监测实例-简介
大沽河特大桥跨规划机场高速连续钢筋混凝土梁位于 126#墩-129#墩,60m+100m+60m.全桥共分:2个边墩 15#块(各9.75m),2个主墩0#块(各14m),采用支架施 工;3 个合拢段(各2m),52个分阶段 (2.5m,3m,3.5m,4m),采用挂篮悬臂施工。
1、灌2注、混56在3、4、凝、7待预、灌土灌浇应移节注梁力动段混段张挂前凝端拉篮端土预前后底后前埋的观模测观测板量测量标标高测量
预 预测梁完测高测根埋抬量时量程面量据观值待各用各的混移监测,浇梁水梁影凝动控标为梁段准段响土挂单是以段在仪在值标篮位为后预控预。高(、了梁应制应以各济已观段力标力立梁南浇测的张高张模段大梁浇立拉时;拉的学段筑模前标后高)各混混标的高的程提观凝凝高进高。供测土土设程行程的标浇前计,控,瞬顶筑后提制时的为完确的供.立标预毕定高参馍高应后不预程考标。力测得应变依高张量在力化据拉各混张(应,。后梁凝拉包确的段土对含定测观快各挂实量浇测梁篮际提筑标段变 在供顶浇初的筑始标混值高形凝.,值土以以)前便进确预于行定埋比测预好较量应观浇,力测筑张确标混拉定,凝对浇测土各筑量前梁节灌后段段筑各高前混梁程端凝段的底土的影模前高响高观程量程测变。。标化的,高为程。 以后待浇梁段的立模标高设计提供参考依据

大跨度连续梁悬臂线形施工控制

大跨度连续梁悬臂线形施工控制

大跨度连续梁悬臂线形施工控制摘要:通过对连续梁施工的总结,并对梁体施工过程中线形控制的影响因素进行分析,掌握施工中的线形控制措施,实现桥梁顺利高精度合拢。

总结出既方便施工、又简洁有效的控制方法,为今后类似工程的施工积累经验、提供参考。

关键词:线形控制;线性监测;大跨度中图分类号: u448.21+5 文献标识码: a 文章编号:1 工程概况(1)该桥全长2770.292m,共79 跨,其中34#墩~37#墩、47#墩~50#墩分是跨度(60+100+60)m连续梁。

梁体为单箱单室、变高度、变截面结构。

梁体高度为4.5 至7.5 m,梁底下缘按圆曲线变化;箱梁顶宽 7.4 m,箱梁底宽5.4 m;顶板厚36cm;底板厚40至90 cm;腹板厚为50至90 cm。

主桥预应力连续刚构箱梁施工是本工程的重点和难点。

(2)连续梁采用三角挂篮悬臂灌注施工,箱粱的平曲线、竖曲线和底板抛物线的线型控制,直接影响能否成功合拢及合拢精度,是确保箱梁的施工质量和线型美观的关键之一。

2 影响梁体线型控制的因素及参数测定2.1 挂篮变形挂篮前移就位后,由于安装钢筋,灌注混凝土时挂篮受力,挂篮将产生变形。

施工挂篮的变形难以准确计算,要通过挂篮荷载试验测定。

在挂篮拼装后,采用反压加载法进行荷载试验,加载量按最不利梁段重量计算确定。

分级加载,加载过程中测定各级荷载下挂篮前端变形值,可以得到挂篮的荷载与挠度关系曲线。

2.2 梁段自重每新浇一个梁段,悬臂长度及自重增加,已经浇注完成的每一个节段,将产生向下的挠度,挠度值与混凝土梁段的龄期、强度及混凝土的弹性模量值紧密相关。

要通过混凝土浇注前后进行高程测量获取挠度值。

2.3 预应力筋的张拉钢绞线张拉后,每一梁段施加预应力,悬臂都将产生向上的挠度,这类挠度值主要与先浇注梁段混凝土的龄期,所施加的预应力值和钢索分布的位置有关。

要通过张拉前后的高程测量获取参数。

2.4 施工荷载每一梁段施工结束后挂篮及其它施工荷载将移向下一梁段,虽然重量不增加,但荷载离墩中心更远了,相应的力臂增大,因而增加悬臂向下挠度。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

公路大跨度连续梁线型监测和控制技术【摘要】随着城市化建设进程的快速发展,我国的公路建设也飞快的发展起来,并取得了不错的成绩。

在公路建设施工中桥梁施工占据着较大的比重,桥梁结构的设计施工中存在各种各样的安全性问题,尤其是复杂的大型桥梁。

当前大跨度桥梁建设正处于上升趋势,对于这种桥梁的施工通常会采用预应力混凝土连续梁的方案,来增强桥梁的稳定性和安全性。

近年来,公路桥梁的安全逐渐受到了社会各界的广泛关注,为了保障公路桥梁施工过程的安全,提高施工的质量,就需要对桥梁的施工过程进行质量控制和监控,本文主要分析了公路大跨度连续梁的施工技术以及施工过程的控制,希望可以给读者提供相关参考和帮助。

【关键词】公路大跨度连续梁;施工技术;施工过程控制1、公路大跨度连续桥梁施工技术流程本技术主要采用计算机建模的方式,对数据进行直接的传输,从而可以准确、及时的绘制出变形图形,从而适用于大跨度的连续梁施工。

在连续施工过程中,系统可以监测每一层施工阶段主梁结构的变形情况,从而可以及时的做出应对措施。

系统通过分析施工过程中的各种数据,制定出具体的施工方案,从而确保工程结构的质量安全。

经过精确的分析和计算,从而调整下一悬浇梁段的立模高程,以保证成桥后的梁体线形和受力状态跟设计基本吻合,施工控制的对象为主梁挠度和内力,具体的施工技术为参数识别法和灰色预测结合法[1]。

1.1技术流程大跨度连续梁桥的施工控制是一个循环的过程,这个过程主要包括“施工——测量——识别——修正——预测——施工”,施工过程中首先要保证大桥结构的安全,只有确保了施工过程的安全性,才能控制大桥施工过程的结构,进而确保桥梁设计达到预期的目标。

连续桥梁施工过程非常复杂,影响施工的参数也比较多。

比如桥梁的重量、施工荷载、混凝土收缩徐变、结构强度以及温度、预应力等[2]。

过程中需要对施工过程中的控制参数进行求解,假设这些参数都是理想值。

由于设计参数取值不正确而导致施工设计和实际的施工不一致,因此需要系统准确的识别和预测这些参数。

遇到重大的设计参数误差,需要找到设计方对理论设计值进行修正,对于常规的参数误差,要进行优化调整。

具体的施工控制流程见图1。

1.2设计参数的识别比较实际施工状态下状态变量的实测值和理论值,这些状态变量主要有弹模、位移、预应力损失和混凝土龄期等,并对设计参数进行分析,以识别出设计参数的误差值。

1.3设计参数预测系统分析计算出施工梁段设计参数的误差后,根据误差值选择合适的预测方法来计算将来可能会出现的误差。

1.4优化调整控制线形是桥梁施工控制的主要内容,通过建立控制目标函数和约束条件来进行优化调整[3]。

分析参数误差对桥梁变形的影响,以调整该桥梁段和未来梁段的立模标高,从而将桥梁设计成理想的桥梁状态,以保证施工过程的安全。

2、大跨度桥梁施工控制方法当前大跨度桥梁施工控制主要有三种方法:2.1单向控制桥梁施工单项控制就是一般的常规桥梁需要严格按照设计估算的载荷来进行预拱度施工,施工后就能够达到预期的线性和内力了。

单项控制对施工过程中的参数和作用不会造成影响,只要严格按照施工要求和方案就可以达到预期的目标[4]。

内部各部件是严格的按照力学的特性进行设计的,精确度非常高,因此这种方法是简便的,实用性非常强。

2.2反馈控制施工过程中,难免会出现设计偏离的状态,需要及时的对其进行调整,以防止出现较大的线性和内力偏差,保证桥梁的安全。

这时需要测量桥梁施工状态的实际数据,并根据理论值计算出调整值,然后在进行施工,尽量减少桥梁施工中出现的偏差,并将误差控制在一定的范围内。

这就是大跨度桥梁施工的反馈控制。

2.3自适应控制工作人员计算大跨度连续桥梁线形时,因为各项参数取值跟施工时不一样,比如材料容重、混凝土的弹模和收缩徐变系数等,因此导致施工中的受力状态和设计目标之间存在一定的差距。

施工时要测量实际的数据来对这些原有的数据进行修改,已达到目标的要求。

因此该计算模型需要和实际的施工过程不断进行调整和磨合,这样才能使彼此互相适应。

反馈控制系统是自适应控制系统的基础,再加上对参数的修正和调整,以保证施工线性的精确度。

如果实际的施工状态和计算结果差异比较大,就需要对计算参数进行修正和调节,以保证计算出来的结果和实际测量的结果保持一致。

将修正后的参数输入到模型后,再重新应用到施工阶段,从而再次计算施工的受力状态。

反复多次的计算之后,计算模型和实际的结构基本达到了一致状态,这样才能实现最佳的施工控制效果[5]。

3、大跨度桥梁施工线形控制的影响因素施工线形控制的主要目的就是使施工状态和理想中的设计状态达到一致,通过分析并掌握导致施工出现误差的原因,并采取有效的措施避免这些误差出现。

真正的施工控制过程中,需要尽量的控制这些因素。

主梁线形的影响因素有很多,比如温度影响、混凝土收缩徐变、施工临时载荷、梁段混凝土重量等[6]。

要使主梁线形得到有效的控制,还需要准确的预测挂篮立模标高,并实时的观测和记录每个环节的标高变化,及时对信息进行反馈和更新,从而为将来的立模标高预测做好预测准备工作。

每个梁段的施工前后都需要控制测量梁的底模标高,以确保梁的线形。

4、大跨度桥梁施工中的控制措施4.1施工控制监测的主要内容和方法大跨度桥梁施工控制的基础就是施工监测。

由于施工过程比较复杂,影响施工进行的因素也比较多,比如:材料性能和理论设计取值之间存在一定的差距;先期形成结构的界面特征跟设计取值之间存在的差距;施工载荷跟设计取值之间存在的差距;结构模拟分析模型与实际的施工状况之间存在的差异;实际施工测量中存在的误差;实际的施工条件和理想的施工条件存在一定差异;结构设计参数和实际测量的数据之间存在误差[7]。

所以,施工时要严格监测结构设计参数和状态参数,根据实际的施工情况建立起完善的施工监测系统,从而获取和施工有关的准确数据和技术信息,并对实际的施工进行修正,从而达到理想的施工状态,并使施工处于一个可控制的范围内。

4.2测定主梁结构部分的设计参数设计主梁结构的时候,需要按照设计参数来进行规范取用。

实际工程施工过程中部分参数的取值都会小于实际的测量值。

所以大多数情况下,需要规范的设计参数并合理的计算结构内力和位移,这种设计可以保证工程的安全性,并可以控制施工结构,这直接关系到成桥后的结构线性是否符合理想设计。

所以,应该提前测定部分的设计参数,从而确保施工之前可以修正部分结构的设计参数,进而修正原先的结构线形,以保证成桥后的质量和施工效果。

很多基本的技术参数都可以对结构线形和内力构成影响,根据不同的影响程度可以将技术参数分为两类,分别是主要技术参数和次要技术参数。

所有的技术参数中,有些可以直接进行测定,而有些则不行,它们需要通过试验来确定。

施工单位主要分析桥梁所在的自然环境、材料情况以及施工工艺等。

施工监理单位参与施工测定的参数主要包括:混凝土的弹性模量和强度指标;钢筋和预应力钢绞线的弹性模量与强度值;预应力孔道摩擦阻力和偏差系数;混凝土的容重;施工时的载荷。

5、大跨度桥梁施工过程质量监控某大型桥梁主桥长(48+80+48)m,主要采用三跨连续预应力混凝土结构,主桥箱梁是变高度变截面与盈利的混凝土土箱梁,梁体是单箱单室变高度直腹板箱形截面,主墩墩顶在五米的范围内梁高是相等的,梁高为6.65m,跨中及边跨现浇段梁高长3.85m,梁底的曲线呈二次抛物线。

桥墩是圆端形的实体桥墩,钻孔灌注桩基础,支座采用TQGZ系列球形钢支座.其中40#、43#墩为连续梁现浇直线段边墩,41#、42#墩为连续梁曲线段中墩。

主桥桥型布置图与箱梁截面示意图如图2所示。

5.1 施工过程的监控计算为了确保施工过程中各个结构的安全,保证桥梁在成桥之后可以尽量接近设计的目标,需要采用合理的分析和计算方法来确定桥梁施工过程中每个阶段的受力和变形情况,以及时的给当前施工提供中间的目标状态,从而控制施工过程中的结构行为和状态,确保施工过程中合理的受力,最终使成桥满足线型以及受力状态的要求。

现根据上述案例的大型桥梁为例,根据工程的进展,将监控工作分为以下内容:5.1.1 建立计算模型施工监测计算的基础是计算模型,任何施工检测工作都离不开计算模型。

设计计算模型时首先要模拟设计图纸的各部分构造,比如截面和边界条件,并尽可能的看起来比较真实;按照施工方案具体的划分每个施工阶段,并将一般施工区域和重点施工区域明确划分开。

为了使计算模型看起来更加清晰、简洁,可以不用在施工阶段中单独列出一般工况,但是重点工况必须要单独的列出来[8]。

在施工计算的前期,计算参数是根据规范和先前的经验来确定的,施工过程中应该根据现场的实际情况对结构效应进行测量,并及时的识别和修正参数。

5.1.2 确定主梁立模标高主梁线形的基础是主梁立模标高,主梁立模标高确定了,主梁的线形也就确定了。

所以桥梁线形的主要决定因素就是立模标高。

计算完成桥线形,并且做完施工过程中的计算后,就可以计算立模标高了。

具体的计算公式如下:H = h设+ △预+ △挂上述公式中, H代表立模标高;h设—代表实际高程;△预—代表预抛值(预抛值是由程序计算出来的);△挂—代表挂篮预压弹性变形值。

5.2 施工中的测量控制5.2.1 梁体轴线测量测点布置在底模两端的中心点处分别设置 1 个轴线测点,在立底模的时候,对模板4个角点处的坐标进行控制,同时要对各角点的标高进行精确控制,以准确的控制梁体的平面位置。

5.2.2 主梁的高程测量完成第 N 段施工工程之后,对该段的标高和相邻两断的标高进行测量,具体的测点见图3.(当前节段的施工测量共有五点,分别是Nn-1、Nn-2、Nn-3、Nn-4、Nn-5 五点,后续的节段施工中只需要测量 Nn-1、Nn-2、Nn-3三点即可)。

5.3 对桥面施工阶段进行后续观测桥体结构的体系转换阶段即合拢段的施工,合拢段施工后一段时间后每天都需要对桥梁的高程测点进行观测,观测的最佳时间为早晨,以避免受到温度的影响。

合拢段完成一周之后,需要根据二期恒载的施加情况以及观测的数据变化进行桥梁高程观测,观察时间为一到两个月。

5.4 控制梁面的平整度在控制梁面的平整度时需要注意两个方面:第一,控制混凝土浇筑完成后桥梁面测点的标高;第二,控制混凝土的表面平整度。

5.4.1 控制梁面标高(1)控制梁面标高时应该按照梁顶坡度的设计形式,在浇筑混凝土之前需要在高平台外侧安装定制的钢模板,在桥梁加高的平台内侧安装Φ20 钢筋,以用于桥梁面标高控制的设施。

混凝土浇筑完成之后的收面工作由铝合金收面板完成。

(2)梁面的标高控制。

这项工作主要分两步完成,第一步是在浇筑混凝土之前,按照桥梁预拱度设计高程来准确的定位梁面标高控制设施;第二步是在混凝土浇筑完成之后,即将进行收面时,将所有的模板以及整个挂篮的测点进行复核,主要是用来验证施加混凝土之后对挠度的影响,看是否符合预测值。
