《控制系统数字仿真》练习题及答案1. 单选题1. 某系统的函数关系式为y=1/（x3-2x+4），绘制x在0至10之间变化的图形，正确的是（）。
A. fplot('1/(x*3-2*x+4)',[0 10])B. fplot('1/(x.^3-2*x+4)',[0 10])C. plot('1/(x.^3-2*x+4)',[0 10])D. plot('1/(x*3-2*x+4)',[0 10])正确答案：B2. 绘制系统零极点图的命令是（）。
A. stepB. pzmapC. rlocusD. sgrid正确答案：B3. 将系统零极点形式变换为传递函数形式的命令是（）。
A. tf2zpB. ss2tfC. ss2zpD. zp2tf正确答案：D4. AUTOCAD的坐标体系，包括世界坐标和（）坐标系。
A. 绝对坐标B. 平面坐标C. 相对坐标D. 用户坐标正确答案：D5. 在MATLAB工作空间中，表示圆周率的特殊变量是（）。
A. piB. ansC. iD. eps正确答案：A6. 下列哪条指令是求矩阵的行列式的值（）。
A. invB. diagC. detD. eig正确答案：C7. 在CAD网络系统中，以下说法不正确的是（）。
A. 设计资料可以共享B. 硬件可以共享C. 电脑文件可以共享D. 可以方便管理设计进度正确答案：C8. i=2; a=2i;b=2*i;c=2*sqrt(-1);程序执行后；a, b, c的值分别是（）。
A. a=4,b=4,c=2.0000iB. a=4,b=2.0000i, c=2.0000iC. a=2.0000i, b=4,c=2.0000iD. a=2.0000i,b=2.0000i,c=2.0000i正确答案：C9. 在循环结构中跳出循环，执行循环后面代码的命令为（）。
A. returnB. breakC. continueD. keyboard正确答案：B10. figure命令的作用是（）。
控制系统计算机仿真参考答案
控制系统计算机仿真（电子工业出版社蒋珉）参考答案说明：1．对于可以用文字或数字给出的情况，直接给出参考答案。
2．对于难以用文字或数字给出的情况，将提供MATLAB程序或Simulink模型。
目录：第 1 章绪论第 2 章连续系统数字仿真的基本算法第 3 章采样控制系统的数字仿真第 4 章控制系统优化设计与仿真第 5 章控制系统仿真建模第 6 章仿真的工程应用实例第 1 章绪论1.1 系统是被研究的对象，模型是对系统的描述，仿真是通过模型研究系统的一种工具或手段。
1.2 数学仿真的基本工具是数字计算机，因此也称为计算机仿真或数字仿真。
将数学模型通过一定的方式转变成能在计算机上实现和运行的数学模型，称之为仿真模型。
1.3 因为仿真是在模型上做试验，是一种广义的试验。
因此，仿真基本上是一种通过试验来研究系统的综合试验技术，具有一般试验的性质。
而进行试验研究通常是需要进行试验设计。
1.4 解析法又称为分析法，它是应用数学推导、演绎去求解数学模型的方法。
仿真法是通过在模型上进行一系列试验来研究问题的方法。
利用解析法求解模型可以得出对问题的一般性答案，而仿真法的每一次运行则只能给出在特定条件下的数值解。
，解析法常常是围绕着使问题易于求解，而不是使研究方法更适合于问题，常常因为存在诸多困难而不能适用。
从原则上讲，仿真法对系统数学模型的形式及复杂程度没有限制，是广泛适用的，但当模型的复杂程度增大时，试验次数就会迅速增加，从而影响使用效率。
1.5 仿真可以应用于系统分析、系统设计、理论验证和训练仿真器等方面。
1.6[]x xx21 01 000 1720 8=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡+⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡---= y u注：本题答案是用MA TLAB中tf2ss()函数给出的，是所谓“第二能控标准型”(下同)。
1.7[]xx x 310001010001133=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡+⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡---=y u 1.8 25433)(232+++++=s s s s s s G 1.9[])(264.0368.00)()(001)(010*******.0368.1)1(k k y k u k k x x x =⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡+⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡-=+ 1.10 仿真模型见praxis1_10_1.mdl ；MA TLAB 程序见praxis1_10_2.m 。
控制系统计算机仿真试题
1控制系统计算机仿真试题一、 填空题（每空1分，共20分）1、在自动控制中，常见的数学模型可以分为（ ）模型、（ ）模型和（ ）模型三大类。
2、常用的基本算法可以分为（ ）、（ ）和（ ）三大类。
3、实时数字仿真通常是指把一个（ ）嵌入到一个具有实物模型的实际系统或仿真系统的运行过程中，这就要求仿真模型的时间比例尺必须完全等于原始模型的时间比例尺。
4、采样控制系统是用（ ）或（ ）作为系统的控制器，对连续的被控对象进行控制的一种动态系统。
5、在数学上，解决参数优化问题的途径一般有两条，即（ ）和（ ），并且可以按照一定的评判标准对优化方法进行评价。
6、控制系统参数优化设计中的目标函数一般可以分为两大类，（ ）目标函数和（ ）目标函数。
7、数学建模方法大致分为（ ）建模法、（ ）建模法和（）建模法。
8、在系统辨识中，（）是一种基本的参数估计方法。
9、在衡量作为随机变量的参数估计量的优劣时，通常基于（ ）、（ ）和（ ）三个要求。
二、判断题（每题1分，共10分）1、相邻两个离散时间点的间距h=t k+1－t k 称为计算步长或计算步距。
（ ）2、欧拉法是一种最简单的数值积分算法，由于其精度高，所以在实际中广泛使用。
（ ）3、多步法与单步法相比，要达到相同的精度，计算工作量要少得多。
（ ）4、采样控制系统是既有连续信号又有离散信号的混合系统，系统按采样周期T 重复工作，只有在采样时刻，数字控制器才有输出，完成一次控制作用。
（ ）5、为了克服梯度计算的困难，人们提出了一些不用计算梯度的优化方法，目前应用得较为广泛的是差分方程法。
（ ）6、在仿真寻优中，选择不同的参照对象会得到不同的目标函数。
（ ）7、模型与真实世界之间最重要的关系就是抽象和映射。
映射是建模的基础。
（ ）8、最小二乘法是一种经典的、有效的数据处理方法。
（ ）9、倒立摆系统是一种常见的运用反馈原理来控制一个开环不稳定系统的试验装置。
计算机仿真试题和答案
控制系统计算机辅助设计综合实验指导实验名称：连续与离散系统校正实验，系统可控性与可观性实验，系统的simulink仿真实验陈茜编实验人：苏建聪学号：200830810122班级：08电气工程及其自动化1班信息工程系实验任务书1. 有一个单位负反馈控制系统，如果控制对象的传递函数为设计要求：① 相角裕度≥45°；② 当系统的输入信号是单位斜坡信号时，稳态误差ess ≤0.04。
③ 要求绘制出校正后系统和未校正系统的Bode 图及其闭环系统的单位阶跃响应曲线，并进行对比。
2. 有一个单位负反馈控制系统，如果控制对象的传递函数为：试设计一个串联滞后校正装置。
设计要求：①相角裕度≥45°；② 当系统的输入信号是单位斜坡信号时，稳态误差ess ≤0.04。
③ 要求绘制出校正后系统和未校正系统的Bode 图及其闭环系统的单位阶跃响应曲线，并进行对比。
3. 有一个单位负反馈控制系统，如果控制对象的传递函数为 ()()4+=s s k s G p试设计一个串联超前滞后校正装置，设计要求： ①相角裕度≥45°；② 当系统的输入信号是单位斜坡信号时，稳态误差ess ≤0.04。
③ 要求绘制出校正后系统和未校正系统的Bode 图及其闭环系统的单位阶跃响应曲线，并进行对比。
4. 系统结构图如图所示，其中，采样周期Ts=0.01s ，被控对象()()110+=s s s G ，()s G h 为零阶保持器。
用W 变换法设计一超前校正装置D(z)，使系统相位裕度γ≥50°，校验设计后系统的性能指标。
5. 系统结构图如图所示，其中，采样周期Ts=0.01s ，被控对象1)s(0.2s k )(+=s G ο，()s G h 为零阶保持器。
用对数频率法设计D(z)，使系统开环增益k ≥30(1/s)，截止频率ωc ≥15(1/s),相位裕度γ≥50 °1使 s 11se -1(s)-Tsh T G +≈=，求出未校正系统的开环系统的开环传递函数(s)(s)G G (s)0s =G ,的传递函数模型参数。

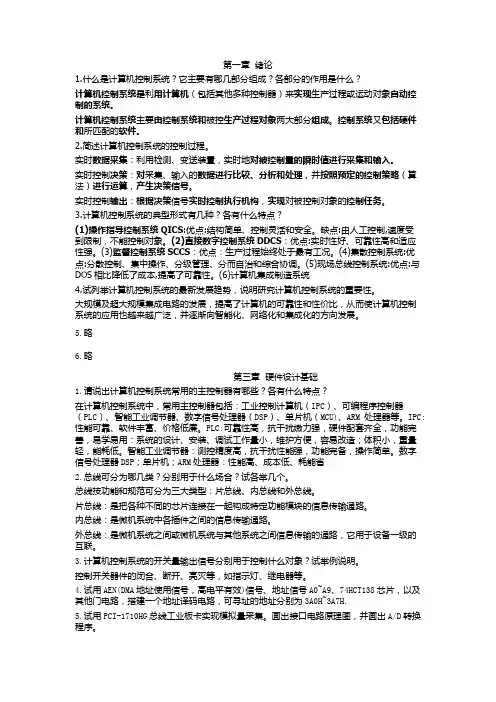

计算机控制技术与系统仿真答案
第一章绪论1.什么是计算机控制系统？它主要有哪几部分组成？各部分的作用是什么？计算机控制系统是利用计算机（包括其他多种控制器）来实现生产过程或运动对象自动控制的系统。
计算机控制系统主要由控制系统和被控生产过程对象两大部分组成。
控制系统又包括硬件和所匹配的软件。
2.简述计算机控制系统的控制过程。
实时数据采集：利用检测、变送装置，实时地对被控制量的瞬时值进行采集和输入。
实时控制决策：对采集、输入的数据进行比较、分析和处理，并按照预定的控制策略（算法）进行运算，产生决策信号。
实时控制输出：根据决策信号实时控制执行机构，实现对被控制对象的控制任务。
3.计算机控制系统的典型形式有几种？各有什么特点？(1)操作指导控制系统QICS:优点:结构简单、控制灵活和安全。
缺点:由人工控制,速度受到限制，不能控制对象。
(2)直接数字控制系统DDCS：优点:实时性好、可靠性高和适应性强。
(3)监督控制系统SCCS：优点：生产过程始终处于最有工况。
(4)集散控制系统:优点:分散控制、集中操作、分级管理、分而自治和综合协调。
(5)现场总线控制系统:优点:与DOS相比降低了成本,提高了可靠性。
(6)计算机集成制造系统4.试列举计算机控制系统的最新发展趋势，说明研究计算机控制系统的重要性。
大规模及超大规模集成电路的发展，提高了计算机的可靠性和性价比，从而使计算机控制系统的应用也越来越广泛，并逐渐向智能化、网络化和集成化的方向发展。
5.略6.略第三章硬件设计基础1.请说出计算机控制系统常用的主控制器有哪些？各有什么特点？在计算机控制系统中，常用主控制器包括：工业控制计算机（IPC）、可编程序控制器（PLC）、智能工业调节器、数字信号处理器（DSP）、单片机（MCU)、ARM处理器等。
IPC:性能可靠、软件丰富、价格低廉。
PLC:可靠性高，抗干扰嫩力强，硬件配套齐全，功能完善，易学易用：系统的设计、安装、调试工作量小，维护方便，容易改造；体积小，重量轻，能耗低。
《自动控制系统计算机仿真》习题参考答案
3 0 1 0 X 2 3 0 X 2 u 6 6 1 0
解：1）求特征值法，输入命令
计算结果为 可见，矩阵 A 的特征值实部均为负，因此系统稳定。 2）采用李亚普诺夫第二法， 输入命令
计算结果
显然，P 阵的各阶主子式均为正定，系统稳定。 6-2 某单位负反馈系统的开环控制系统的传递函数为
试求该系统状态空间表达式的对角线标准形。 解：输入语句
计算结果
表明该系统状态空间表达式的对角线标准形为
6
3 0 0 7.762 0 2 0 X 9.798 u X 0 0 1 2.872
4-3 求出以下系统的传递函数
11
运行后，计算出
G C (s)
0.3162s 1 0.1044s 1 5.692 s 1 0.04888s 1
于是，校正后的系统开环传递函数为
GC ( s )G ( s )
0.033s 2 0.4206s 1 200 2 0.2782 s 5.741s 1 s (0.1s 1)(0.01s 1)
， 3-5
，
，
已知某系统的闭环传递函数 ( s ) 如下，试用 roots（）命令来判断系统的稳定性。
( s)
解：输入命令
3s 2 2s 5 s 5 2 s 4 4 s 3 5s 2 7 s 6
计算结果如下，系统不稳定
3-6
求复数矩阵 C
1 3i 5 i 7 3i 的转置 C1 与共轭转置 C2。 6 2i 3 2i 4 3i
《自动控制系统计算机仿真》
习题参考答案
自动控制系统 模拟试题与答案汇编(ABC卷)
自动控制系统一、判断下面结论或言论是否正确，如果正确在该结论或言论的后面的括号内标上(√)；反之标上(╳)。
1、反馈定理告诉我们：要想维持一个物理量不变或基本不变，就应该引入这个物理量的负反馈与给定相比较，形成闭环系统。
( )2、逻辑代数等式的左端是运动控制线路的线圈符号，逻辑代数等式的右端是运动控制线路的触点符号。
( )3、在一个连通图内，如果物体的运动轨迹的结点有N（>2）个奇数结点，那么被控物体需要使用N/2次才能不重复的走完每一条轨迹。
( )4、带电流正反馈的电压负反馈调速系统能完全取代转速负反馈调速系统。
( )5、控制系统计算机仿真的目的是：缩短控制系统的设计周期。
( )6、在Simulink仿真模型中，使用M文件S函数会增加实际用时的时间。
( )7、封装技术可以使子系统参数在修改时变的快速、隐蔽。
( )8、在双闭环调速系统中，如果在突加给定起动时电动机的电枢电流超过最大允许值，应增大电流反馈系数 ，可以降低电动机的电枢电流。
( )9、在双闭环调速系统中，当系统的固有参数一定时，电流调节器的输出U ct主要取决于转速给定U n*和负载I dL的大小。
( )10、可逆PWM变换器的电压输出波形在每个周期内一定有两种极性。
( )11、晶闸管—电动机系统需要快速回馈制动时，最佳方案是采用反并联可逆线路。
( )12、在PWM调速控制系统中，失控时间T S的大小与电网频率的高低有关。
( )13、在PWM直流调速控制系统中，大功率开关的频率越高，电枢电流也就越容易连续。
( )14、在PWM直流调速控制系统中，双极式控制方法下的电枢电流不会产生电流断续现象。
( ) 15、在带电流截止环节的转速负反馈调速系统中，如果截止比较电压发生变化，对该系统运行段的静特性没有影响。
( )16、在双闭环可逆调速系统中，任何实现无转速超调的方法，都会出现速度调节器ASR超调的现象。
( )17、在主电路中，只要没有抑制环流的电抗器，就是逻辑无环流可逆调速系统。
