取样电阻的工作原理
采样电阻原理
采样电阻原理采样电阻是一种常见的电阻器件，它在电路中扮演着非常重要的角色。
采样电阻的原理是利用电阻的阻值来实现信号的采样和调节，从而实现对电路的控制和调节。
下面我们将详细介绍采样电阻的原理及其在电路中的应用。
首先，我们来了解一下采样电阻的基本结构。
采样电阻通常由电阻体和两个接线端子组成。
电阻体的材料和尺寸决定了电阻的阻值，而两个接线端子则用于连接电路。
采样电阻的阻值可以通过外部电路的调节来改变，从而实现对电路的调节和控制。
采样电阻的原理在于利用电阻的阻值来实现对电路的采样和调节。
当电流通过采样电阻时，电阻的阻值会产生一定的电压降，这个电压降可以用来采样电路中的信号。
通过改变采样电阻的阻值，可以改变电路中的电压和电流，从而实现对电路的控制和调节。
在电路中，采样电阻通常用于电压分压电路和电流限制电路中。
在电压分压电路中，采样电阻的阻值决定了输出电压的大小，通过改变采样电阻的阻值可以改变输出电压的大小，从而实现对电路的调节。
在电流限制电路中，采样电阻可以限制电路中的电流大小，保护电路中的其他器件不受过大的电流损害。
除此之外，采样电阻还可以用于传感器和控制系统中。
在传感器中，采样电阻可以用来采样传感器的输出信号，从而实现对传感器的控制和调节。
在控制系统中，采样电阻可以用来实现对控制系统的反馈和调节，从而提高控制系统的稳定性和精度。
总的来说，采样电阻是一种非常重要的电阻器件，它可以通过改变阻值来实现对电路的采样和调节。
在电路中，采样电阻可以用于电压分压、电流限制、传感器和控制系统等多个方面，发挥着重要的作用。
希望通过本文的介绍，大家对采样电阻的原理和应用有了更深入的了解。
三相异步电机_电流采样电阻
三相异步电机电流采样电阻采样电阻又称为电流检测电阻，电流感测电阻，取样电阻，电流感应电阻。
英文一般译为Sampling resistor，Current sensing resistor。
用简单的话描述就是一个阻值较小的电阻，串联在电路中用于把电流转换为电压信号进行测量。
此类电阻，是按照产品使用的功能来划分电阻。
取样电阻功能上就是做为参考，常用在反馈电路里，以稳压电源电路为例，为使输出的电压保持恒定状态，要从输出电压取一部分电压做参考（常用取样电阻的形式），如果输出高了，输入端就自动降低电压，使输出减少；若输出低了，则输入端就自动升高电压，试输出升高。
一般使用在电源产品，或者电子，数码，机电产品的电源部分，功能强大。
在众多电子产品上均常看到取样电阻。
采样电阻一般使用的都是精密电阻，阻值低，精密度高，一般在阻值精密度在±1%以内，更高要求的用途时会采用0.01%精度的电阻。
国内工厂生产的大部分都是以锰铜为材质的插件电阻，但是，广大的用户更需要的是贴片的高精密电阻来实现取样功能，这是为了满足产品小型化产品生产的自动化的要求。
能够生产在低温度系数，高精密度，超低阻值上做到满足用户要求电阻的厂商在国内是很少的。
一般采样电阻的阻值会选在1欧姆以下，属于毫欧级电阻，但是部分电阻，有个采样电压等要求，必须选择大阻值电阻，但是这样电阻基数大，产生的误差大。
这种情况下，需要选择高精度的捷比信电阻，深圳市捷比信科技有限公司专业生产销售电源专用高精密贴片电阻（可到0.01%精度，即万分之一精度），这样就可以让采样出来的数据非常可信。
贴片超低阻值电阻(0.0005欧姆，2毫欧，3毫欧，10毫欧等)，贴片合金电阻，大功率电阻(20W,30W,35W,50W,100W)等产品，温度系数可达到正负5PPM。
采样电阻和HCPL-7840 的连接如图2，采样电阻R1 的正端连接到Vin+ ，采样电阻的负端连接到Vin?，把实时的电机电流转化为模拟电压输入芯片；同时Vin?和GND1 连接，把供电电源的返回路径又作为采样线连接到采样电阻的负端，因为电机在工作时有很大的电流流过采样线路，电路中的寄生电感会产生很大的电流尖峰，而此种连接能把这些暂态噪声视为共模信号，不会对采样电流信号形成干扰；另外，为消除采样电流输入信号中的高频噪声，采样电阻上采集到的电压信号必须经过由R2 及C3组成的低通滤波器进入芯片。
第三章 电 路 实 验
电路实验指导江苏科技大学电工电子实验中心实验一 元件特性的示波测量法一、实验目的1、 掌握用示波器测量电压、电流等基本电量的方法2、学习用示波器测量电压、电流基本变量的方法。
3、掌握元件特性的示波器测量法，加深对元件特性的理解。
二、实验原理1、 电压的测量用示波器测量电压的方法主要有直接测量法和比较测量法。
实验中常采用直接测量法，这种方法就是直接从示波器屏幕上测量出被测电压的高度，然后换算成电压值。
计算公式为p p Y U D h -=∙式中h 是被测信号的峰－峰值的高度，单位是cm ，Y D 是Y 轴灵敏度，单位是V/cm （或mV/cm ）。
2、 电流的测量用示波器不能直接测量电流。
若要用示波器测量某支路的电流，一般是在该支路中串入一个采样电阻r ，当电路中的电流流过电阻r 时，在r 两端得到的电压与r 中的电流的波形完全一样，测出党的r u 就得到了该支路的电流，r ui r =。
(1) 电阻元件的特性测量电阻元件的特性曲线就是它的伏安关系曲线。
用示波器测量电阻元件的特性曲线就是利用示波器可以把电阻元件的特性曲线在荧光屏上显示出来。
实验原理如图1－3所示，图中，r 是取样电阻，它两端的电压()()t ri t u r r =反映了通过它的电流的变化规律。
r 必须足够小，使得()()t u t u R r <<。
这时把被测电阻R 上的电压()()t u t u s R ≈接入CH1端，即Y 轴输入端，把被测电阻上的电流()()r t u t i r R /=接入CH2端，即X 轴输入端，适当调节X 轴和Y 轴灵敏度旋钮，u 特性曲线。
就是元件的伏安特示波器的荧光屏即可清楚的显示出被测电阻的i性曲线。
图 1－3测电阻伏安特性曲线的电路图 1－4测量二极管伏安特性的电路三、实验任务1、按图1-3接线，测量下列电阻元件的电流、电压波形及相应的伏安特性曲线（输u取频率为1000Hz，峰峰值为5V的正弦波）：入信号i（1）线性电阻元件（阻值自选）。
电子负载原理
直流电子负载设计基础电子负载基本工作原理：1.恒压模式2.恒流模式3.恒阻模式4.恒功率模式恒流图中R1为限流电阻，R1上的电压被限制约0.7V，所以改变R1的阻值就可以改变恒流值，在上图中我们知道，在串联电路中，各点电流相同，电路要恒流工作，只要在串联回路里控制流过一个元件的电流就可以达到我们所控制的恒流输出。
上图是一个简易的恒流电路，通常用在一些功率较小及要求不高的场合里应用，那么在一些应用中这种电路就无能为力了，如：在输入电压为1V输入电流为30A，那么对于这样的要求这样的电根本无法保证工作。
这样的电路调节输出电流也不是很方便。
这个图是一个最常用的恒流电路，这样的电路更容易获得稳定及精确的电流值，R3为取样电阻,VREF是给定信号，电路工作原理是：当给定一个信号时VREF，如果R3上的电压小于VREF，也就是OP07的-IN小于+IN，OP07加输出大，使MOS加大导通使R3的电流加大。
如果R3上的电压大于VREF时，-IN大于+IN，OP07减小输出，也就降了R3上的电流，这样电路最终维持在恒定的给值上，也就实现了恒流工作。
如给定VREF为10mV，R3为0.01欧时电路恒流为1A，改变VREF可改变恒流值，VREF可用电位器调节输入或用DAC 芯片由MCU控制输入，采用电位器可手动调节输出电流。
如采用DAC输入可实现数控恒流电子负载。
电路仿真验证在上图中我们给定了Vin为4V-12V变化的电压信号，VREF给定50mV的电压信号，在仿真结果中输入电流一真保持在5A，电路实现了恒流作用。
恒压电路一个简易的恒压电路，用一个稳压二极管就可以了。
这是一个很简易的图，输入电压被限制在10V，恒压电路在用于测试充电器时是很有用的，我们可以慢慢调节电压测试充电器的各种反应。
图是10V是不可调的，请看下图可调直流恒压电子负载电路：图中MOS管上的电压经R3与R2分压后送入运放IN+与给定值进行比较，如图所示，当电位器在10%时IN-为1V，那么MOS管上的电压应为2V。
UC3842开关电源各功能电路详解
UC3842开关电源各功能电路详解一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：二、输入电路的原理及常见电路1、AC 输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1 组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对 C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、 DC 输入滤波电路原理：①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4 为安规电容，L2、L3为差模电感。
② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于 C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使 Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。

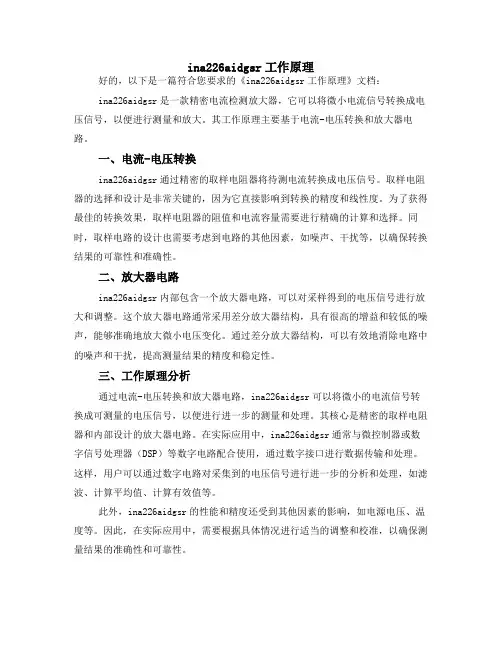

ina226aidgsr工作原理
ina226aidgsr工作原理好的，以下是一篇符合您要求的《ina226aidgsr工作原理》文档：ina226aidgsr是一款精密电流检测放大器，它可以将微小电流信号转换成电压信号，以便进行测量和放大。
其工作原理主要基于电流-电压转换和放大器电路。
一、电流-电压转换ina226aidgsr通过精密的取样电阻器将待测电流转换成电压信号。
取样电阻器的选择和设计是非常关键的，因为它直接影响到转换的精度和线性度。
为了获得最佳的转换效果，取样电阻器的阻值和电流容量需要进行精确的计算和选择。
同时，取样电路的设计也需要考虑到电路的其他因素，如噪声、干扰等，以确保转换结果的可靠性和准确性。
二、放大器电路ina226aidgsr内部包含一个放大器电路，可以对采样得到的电压信号进行放大和调整。
这个放大器电路通常采用差分放大器结构，具有很高的增益和较低的噪声，能够准确地放大微小电压变化。
通过差分放大器结构，可以有效地消除电路中的噪声和干扰，提高测量结果的精度和稳定性。
三、工作原理分析通过电流-电压转换和放大器电路，ina226aidgsr可以将微小的电流信号转换成可测量的电压信号，以便进行进一步的测量和处理。
其核心是精密的取样电阻器和内部设计的放大器电路。
在实际应用中，ina226aidgsr通常与微控制器或数字信号处理器（DSP）等数字电路配合使用，通过数字接口进行数据传输和处理。
这样，用户可以通过数字电路对采集到的电压信号进行进一步的分析和处理，如滤波、计算平均值、计算有效值等。
此外，ina226aidgsr的性能和精度还受到其他因素的影响，如电源电压、温度等。
因此，在实际应用中，需要根据具体情况进行适当的调整和校准，以确保测量结果的准确性和可靠性。
综上所述，ina226aidgsr的工作原理主要是通过电流-电压转换和放大器电路，将微小的电流信号转换成可测量的电压信号，并进行进一步的测量和处理。
为了获得最佳的性能和精度，需要根据具体情况进行适当的调整和校准。
resistor
目录1. 电阻的定义及工作原理 (2)2. 电阻的阻值及读法 (3)3. 电阻的分类 (6)●按伏安特性分类 (6)●按材料分类 (6)●特殊电阻器 (7)4. 电阻的功能 (8)●端接 (9)●分压电路 (12)●限流电路 (12)●阻抗匹配电路 (13)●RC充放电电路 (14)●上拉/下拉电阻 (15)5. 电阻的超导现象 (17)1.电阻的定义及工作原理定义：电阻器（Resistor）在日常生活中一般直接称为电阻。
是一个限流元件，将电阻接在电路中后，电阻器的阻值是固定的一般是两个引脚，它可限制通过它所连支路的电流大小。
阻值不能改变的称为固定电阻器。
阻值可变的称为电位器或可变电阻器。
理想的电阻器是线性的，即通过电阻器的瞬时电流与外加瞬时电压成正比。
用于分压的可变电阻器。
在裸露的电阻体上，紧压着一至两个可移金属触点。
触点位置确定电阻体任一端与触点间的阻值。
端电压与电流有确定函数关系，体现电能转化为其他形式能力的二端器件，用字母R来表示，单位为欧姆Ω。
实际器件如灯泡，电热丝，电阻器等均可表示为电阻器元件。
原理：电阻器由电阻体、骨架和引出端三部分构成（实芯电阻器的电阻体与骨架合二为一），而决定阻值的只是电阻体。
对于截面均匀的电阻体，电阻值为电阻值式中ρ为电阻材料的电阻率（欧·厘米）；L为电阻体的长度（厘米）；A为电阻体的截面积（平方厘米）。
薄膜电阻体的厚度d很小，难于测准,且ρ又随厚度而变化，故把视为与薄膜材料有关的常数，称为膜电阻。
实际上它就是正方形薄膜的阻值，故又称方阻(欧/方)。
对于均匀薄膜薄膜阻值式中W为薄膜的宽度（厘米）。
通常Rs应在一有限范围内，Rs太大会影响电阻器性能的稳定。
因此圆柱形电阻体以刻槽方法，平面形电阻体用刻蚀迂回图形的方法来扩大其阻值范围，并进行阻值微调。
伏安特性是用图形曲线来表示电阻端部电压和电流的关系，当电压电流成比例时（特性为直线），称为线性电阻，否则称为非线性电阻。
3845p 输出取样电阻
3845p 输出取样电阻我们需要了解取样电阻的基本原理。
取样电阻通常由金属材料制成，具有固定的电阻值。
在电路中，当电流流过取样电阻时，会产生一个与电流成正比的电压降。
这样，我们可以通过测量电压来得到电流的值。
因此，取样电阻可以用于测量电路中的电流或电压。
取样电阻的电阻值通常以欧姆（Ω）为单位表示。
在本文的标题中，3845p代表的是电阻值，p是pico的缩写，表示十亿分之一的意思。
因此，3845p代表的电阻值是3845乘以10的负12次方欧姆，即3845×10^-12Ω。
这个值非常小，因此在实际应用中，我们常常使用标准化的电阻值，如1Ω、10Ω、100Ω等。
取样电阻在电子设备中有着广泛的应用。
例如，在模拟电路中，取样电阻可以用于测量电流或电压的大小，从而帮助我们理解电路的工作原理。
在数字电路中，取样电阻可以用于电压的分压，从而实现对电压信号的采样和测量。
此外，取样电阻还可以用于实现信号的隔离和匹配等功能。
在实际应用中，选择合适的取样电阻非常关键。
首先，我们需要根据电路的工作要求确定所需的电阻值。
然后，我们可以根据电阻值的范围选择合适的取样电阻。
此外，取样电阻的功率耗散能力也是需要考虑的因素。
如果电路中的电流较大，那么我们需要选择功率较高的取样电阻，以避免过热和损坏。
此外，取样电阻的温度系数也是需要考虑的因素。
温度系数越小，取样电阻的电阻值就越稳定。
除了上述基本原理和选择要点，我们还需要了解一些取样电阻的应用注意事项。
首先，取样电阻在使用过程中要注意避免机械振动和外界干扰，以保证测量的准确性。
其次，取样电阻的连接方式也是需要注意的。
通常，我们可以使用焊接或插入等方式将取样电阻连接到电路中。
最后，取样电阻的质量和可靠性也是需要关注的。
选择具有良好质量和可靠性的取样电阻，可以确保测量结果的准确性和稳定性。
总结起来，取样电阻是一种在电子设备中广泛应用的元件，它可以用于测量电流或电压，并帮助我们理解和分析电路的工作原理。
直流有刷电机 电流采样电阻 位置
直流有刷电机是一种常见的电动机，其工作原理是利用直流电流产生的磁场与电枢绕组产生的磁场相互作用，从而产生转矩驱动机械运动。
在直流有刷电机的控制过程中，电流采样电阻和位置传感器起着至关重要的作用。
一、电流采样电阻1. 电流采样电阻的作用电流采样电阻通常安装在电机的电路中，用于实时监测电机的电流大小。
通过对电流的采样和测量，可以实现对电机的实时控制和保护，确保电机工作在安全稳定的状态下。
2. 电流采样电阻的原理电流采样电阻根据欧姆定律，利用电流通过导体时产生的电压与电阻的关系，将电流转换为电压信号。
通过对电压信号的测量和分析，可以得到电机的实际电流数值，为控制系统提供必要的反馈信息。
3. 电流采样电阻的选型在选择电流采样电阻时，需要考虑电机的额定电流、电阻的功率耗散能力、精度和温度特性等因素。
合理选型的电流采样电阻可以提高系统的稳定性和可靠性，降低能耗和成本。
二、位置传感器1. 位置传感器的作用位置传感器通常安装在电机轴承处，用于实时监测电机的转子位置和转速。
通过对位置信息的采集和反馈，可以实现电机的闭环控制和精准定位，提高系统的动态响应能力和控制精度。
2. 位置传感器的类型常见的位置传感器包括光电编码器、霍尔传感器、磁致伸缩传感器等。
它们通过不同的原理和技术，可以实现对电机位置和转速的准确测量，适用于不同场合的应用需求。
3. 位置传感器的应用位置传感器广泛应用于工业自动化、机械加工、航空航天等领域，为电机控制系统提供必要的位置反馈和闭环调节。
利用位置传感器，可以实现电机的精准定位、速度控制和运动精度提升，满足复杂工况下的应用需求。
直流有刷电机的电流采样电阻和位置传感器在电机控制系统中起着重要作用。
通过对电流和位置信息的实时采集和反馈，可以实现电机的精准控制和运动定位，提高系统的稳定性和可靠性，满足复杂工况下的应用需求。
在电机的设计和应用过程中，需要充分考虑电流采样电阻和位置传感器的选型和配置，以确保系统的性能和效果达到预期的要求。
电阻(电阻知识)
贴片电阻及其命名方法\无论是硬件DIY爱好者还是维修技术人员，你能够说出主板、声卡等配件上那些小元件叫做什么，又有什么作用吗？如果想成为元件（芯片）级高手的话，掌握一些相关的电子知识是必不可少的。
譬如在检修某硬件时用万用表测量出某个电阻的阻值已为无穷大，虽然可断定这个电阻已损坏，但由于电脑各板卡及各种外设均没有电路图（只有极少数产品有局部电路图），故并不知电阻在未损坏时的具体阻值，所以就无法对损坏元件进行换新处理。
可如果您能看懂电阻上的色环标识的话，您就可知道这个已损坏电阻的标称阻值，换新也就不成问题，故障自然也就会随之排除。
诸如上述之类的情况还有很多，比如元器件的正确选用等，笔者在此就不逐一列举了，下面笔者就来说一些非常实用的电子知识，希望大家都能向高手之路再迈上一步。
一、电压，电流电压和电流是亲兄弟，电流是从电压（位）高的地方流向电压（位）低的地方，有电流产生就一定是因为有电压的存在，但有电压的存在却不一定会产生电流——如果只有电压而没有电流，就可证明电路中有断路现象（比如电路中设有开关）。
另外有时测量电压正常但测量电流时就不一定正常了，比如有轻微短路现象或某个元件的阻值变大现象等，所以在检修中一定要将电压值和电流值结合起来进行分析。
在用万用表测试未知的电压或电流时一定要把档位设成最高档，如测量不出值来再逐渐地调低档位。
注：电压的符号是“V”，电流的符号是“A”。
二、电阻器各种材料对它所通过的电流呈现有一定的阻力，这种阻力称为电阻，具有集总电阻这种物理性质的实体（元件）叫电阻器（简单地说就是有阻值的导体）。
它的作用在电路中是非常重要的，在电脑各板卡及外设中的数量也是非常多的。
它的分类也是多种多样的，如果按用处分类有：限流电阻、降压电阻、分压电阻、保护电阻、启动电阻、取样电阻、去耦电阻、信号衰减电阻等；如果按外形及制作材料分类有：金膜电阻、碳膜电阻、水泥电阻、无感电阻、热敏电阻、压敏电阻、拉线电阻、贴片电阻等；如果按功率分类有：1/16W、1/8W、1/4W、1/2W、1W……等等。
测量电阻的实验原理
测量电阻的实验原理
电阻是一个物体抵抗电流流动的能力，它是通过电阻器来实现的。
测量电阻的实验原理是基于欧姆定律，它表明电阻的值可以通过电流和电压的比值来测量。
在测量电阻的实验中，首先需要将待测电阻器接入电路中，然后通过电源提供恒定电流。
通过电流计测量通过电阻器的电流，再通过电压计测量电阻器的电压。
根据欧姆定律，电阻的值等于电压与电流的比值。
在实际操作中，可以采用数位电压计和数位电流计进行精确测量。
将电阻器与电压计和电流计相连，通过读取两者的数值，在已知电流的情况下计算电阻的值。
为了提高测量精度，可以采取多种措施，例如使用低温电阻计来减小温度对电阻的影响，使用万用表来实时显示电阻值，以及测量多组数据取平均值等。
实验过程中需要注意的是，电阻器表面不能存在灰尘或污渍，避免影响测量结果。
此外，为了保证电流的稳定性，电源应该保持恒定输出，并进行校准和标定。
通过以上实验原理和注意事项，可以准确测量电阻的值，并得到可靠的结果。
稳压电路介绍
控制调整管按一定频率开关，得到矩形波 ↓
滤波，得到直流电压
引入负反馈，控制占空比，使输出电压稳定。
2. 串联开关型稳压电路
（1）基本电路 ① 电路组成及工作原理
T、D 均工作在开关状态。 uB＝UH时
调整管 续流 二极管
uB＝UL时
滤波电路
释放电流
T饱和导通， D截止， uE≈ UI；L 储能，C 充电。
UI－UO＞3V。
讨论五：集成稳压器的应用
W7900与W7800不同 之处是输出为负电压。
±UO=?
1. 基准电压为多少？ 2. UO的表达式？ 3. 为使W7812不因输入 端和输出端之间电压太 大而损坏，可采用什么 方法？
五、开关型稳压电路
1. 开关型稳压电源的特点
线性稳压电源：结构简单，调节方便，输出电压
稳定性强，纹波电压小。缺点是调整管工作在甲类状态， 因而功耗大，效率低（20％～49％）；需加散热器，因而 设备体积大，笨重，成本高。
若调整管工作在开关状态，则势必大大减小功耗，提高 效率，开关型稳压电源的效率可达70％～95％。体积小， 重量轻。适于固定的大负载电流、输出电压小范围调节的 场合。
构成开关型稳压电源的基本思路
稳压电路
稳压电路
一、稳压电路的性能指标 二、稳压管稳压电路 三、串联型稳压电路 四、集成稳压器 五、开关型稳压电路
一、稳压电路的性能指标
1. 输出电压 2. 输出电流
3. 稳压系数 表明电网电压波动时电路的稳压性能。
在负载电流不变时，输出电压相对变化量与输入电压变
化量之比。
Sr
U O U I
UO UI
2. 稳压管稳压电路的工作原理
数字万用表原理及详细介绍
数字万用表姓名：XXX 学号：XXXXXX 专业：08电子信息工程X班数字万用表DMM(Dital MultiMeter)采用大规模集成电路和液晶数字显示技术，具有结构简单、测量精度高、输入阻抗高、显示直观、过载能力强、功能全、耗电省、自动量程转换等优点，许多数字万用表还带有测电容、频率、温度等功能。
本课题的主要内容是理解DT-830型数字万用表的基本结构和原理，通过数字万用表的组装与调试，培养电子产品安装测试技能。
万用表的概述数字万用表是采用集成电路模/数转换器和液晶显示器，将被测量的数值直接以数字形式显示出来的一种电子测量仪表。
1.数字万用表的组成数字万用表是在直流数字电压表的基础上扩展而成的。
为了能测量交流电压、电流、电阻、电容、二极管正向压降、晶体管放大系数等电量，必须增加相应的转换器，将被测电量转换成直流电压信号，再由A/D转换器转换成数字量，并以数字形式显示出来。
它由功能转换器、A/D转换器、LCD显示器、电源和功能/量程转换开关等构成。
常用的数字万用表显示数字位数有三位半、四位半和五位半之分。
对应的数字显示最大值分别为1999，19999和199999，并由此构成不同型号的数字万用表。
2.数字万用表的面板(1)液晶显示器:显示位数为四位，最大显示数为±1999，若超过此数值，则显示1或-1。
(2)量程开关:用来转换测量种类和量程。
(3)电源开关:开关拨至"ON"时，表内电源接通，可以正常工作；"OFF"时则关闭电源。
(4)输入插座:黑表笔始终插在"COM"孔内。
红表笔可以根据测量种类和测量范围分别插入"V·Ω "、"mA"、"10A"插孔中。
1模数转换与数字显示电路常见的物理量都是幅值连续变化的所谓模拟量。
指针式仪表可以直接对模拟电压、电流进行显示，而对数字式仪表，需要把模拟电信号转换成数字信号,再进行显示和处理。
LDO的基本原理与测试
一．LDO的基本原理1.低压差线性稳压器(LDO)的基本电路如图所示，该电路由串联调整管VT、取样电阻R1和R2、比较放大器A组成。
1.U-=(Vout/(R1+R2))*R2 它是取樣電壓2.UAout=(U+ - U-)*A （注：A為比較放大器的倍數）3.U+ = 穩壓管的壓降，它是固定的即Uref2.工作原理說明：2.1.取样电压加在比较器A的反相输入端，与加在同相输入端的基准电压Uref相比较，两者的差值经放大器A放大后，控制串联调整管的压降，从而稳定输出电压。
2.2.当输出电压Uout增大时，基准电压与取样电压的差值增大，經比較器A放大后，使Ub 和ic減小，串联调整管Uce增大，使輸出电压降低，從而維持Uo基本不變.這個過程可以看成是Uo上升，U-上升，Ub下降，ic下降，Uce上升，Uo下降 .应当说明，实际的线性稳压器还应当具有许多其它的功能，比如负载短路保护、过压关断、过热关断、反接保护等，而且串联调整管也可以采用MOSFET。
二．低压差线性稳压器的主要参数1．输出电压(Output Voltage)输出电压是低压差线性稳压器最重要的参数，也是电子设备设计者选用稳压器时首先应考虑的参数。
低压差线性稳压器有固定输出电压和可调输出电压两种类型。
固定输出电压稳压器使用比较方便，而且由于输出电压是经过厂家精密调整的，所以稳压器精度很高。
但是其设定的输出电压数值均为常用电压值，不可能满足所有的应用要求，但是外接元输出电压测试线路件数值的变化将影响稳定精度。
2．最大输出电流(Maximum Output Current)用电设备的功率不同，要求稳压器输出的最大电流也不相同。
通常，输出电流越大的稳压器成本越高。
为了降低成本，在多只稳压器组成的供电系统中，应根据各部分所需的电流值选择适当的稳压器。
通常，输出电流越大的稳压器成本越高。
3．输入输出电压差(Dropout Voltage)输入输出电压差是低压差线性稳压器最重要的参数。
BUCK变换器电流取样电阻三种位置的选择
BUCK 变换器电流取样电阻三种位置的选择adlsong摘要摘要：：本文介绍了电流模式Buck 变换器的电流取样电阻放置的三种位置：输入端，输出端及续流管，详细的说明了这三种位置各自的优点及缺点，同时还阐述了由此而产生的峰值电流模式和谷点电流模式的工作原理以及它们各自的工作特性。
文中同时给出了使用高端主开关管导通电阻、低端同步开关管导通电阻以及电感DCR 作为电流取样电阻时，设计应该注意的问题。
关键词关键词：：Buck 变换器 峰值电流模式 谷点电流模式Abstract: In current mode, current sense resistor can be placed on three kinds of position: input loop, output loop and catch current loop. Their advantages and disadvantages are introduces in detail. The principles and features of peak current mode and valley current mode are also presented. The cautions and tips for taking Rdson of top Mosfet and bottom Mosfet and DCR of the inductor as the current sense resistor are also given in the end.Key Words: Buck Converter, Peak Current Mode Valley Current Mode相对于电压模式的Buck 变换器，尽管电流模式的Buck 变换器需要精密的电流检测电阻并且这会影响到系统的效率和成本，但电流模式的Buck 变换器仍然获得更为广泛的应用，这是因为其具有以下的优点：①反馈内在cycle-by-cycle 峰值限流；②电感电流真正的软起动特性；③精确的电流检测环；④输出电压与输入电压无关，一阶的系统容易设计反馈环，系统的稳定余量大稳定性好，对于所有陶冶电容容易补偿；⑤易实现多相位/多变换器的并联操作得到更大输出电流；⑥允许大的输入电压纹波从而减小输入滤波电容。
康铜丝电阻电流取样电阻
康铜丝电阻电流取样电阻让我们来了解一下康铜丝电阻电流取样电阻的原理。
康铜丝电阻电流取样电阻是通过将电流引入铜丝电阻中，并测量其电压降来实现电流取样的一种电阻器件。
康铜丝电阻电流取样电阻的特点是具有较低的温度系数和较高的精度，能够提供稳定可靠的电流取样。
康铜丝电阻电流取样电阻具有多种应用场景。
首先，它可以用于电流测量。
在电路中，康铜丝电阻电流取样电阻可以作为测量电路中电流大小的参考标准。
通过测量电压降，我们可以计算出通过电阻的电流大小，从而实现电流的准确测量。
康铜丝电阻电流取样电阻也可以用于电流限制。
在某些电路中，为了保护电子元器件不受损坏，需要限制电流的大小。
康铜丝电阻电流取样电阻可以作为电流限制器，通过调整电阻的阻值，限制电流的大小，保护电子元器件的正常工作。
康铜丝电阻电流取样电阻还可以用于电流平衡。
在一些需要平衡电流的电路中，康铜丝电阻电流取样电阻可以作为电流平衡器，通过调整电阻的阻值，使电流在各个分支上得到平衡分配，保持电路的稳定性和可靠性。
康铜丝电阻电流取样电阻的优点不仅仅是在于其原理和应用，还体现在其稳定性和可靠性上。
康铜丝电阻电流取样电阻具有较低的温度系数，即在不同温度下，其电阻值变化较小。
这使得康铜丝电阻电流取样电阻在不同环境下能够保持较好的性能。
此外，康铜丝电阻电流取样电阻的精度较高，可以满足各种精密电路的要求。
康铜丝电阻电流取样电阻是一种常见且应用广泛的电阻器件。
它通过测量电压降来实现电流取样，具有较低的温度系数和较高的精度。
康铜丝电阻电流取样电阻在电流测量、电流限制和电流平衡等方面具有重要的应用价值。
其稳定性和可靠性使其成为电子元器件中不可或缺的一部分。
希望通过本文的介绍，读者能够更好地了解和应用康铜丝电阻电流取样电阻。
取样电阻的工作原理
取样电阻的工作原理
取样电阻是一种基本电子元件，可用于测量电压、电流和功率等电信
号的性质。
它的工作原理主要涉及电阻、电流、电压和功率等基本电路理论。
首先，我们需要了解什么是电阻。
电阻是一个能限制电流流动的元件，其单位为欧姆（Ω）。
电阻的大小由其电阻值决定，电阻值越小，电流通
过的越大，反之亦然。
取样电阻的工作原理是利用电阻对电流的限制作用，从而通过测量电
压来反推电流或功率。
取样电阻一般呈线性特性，即其阻值与通过电流成
正比。
因此，如果我们能测量电阻两端的电压，再根据欧姆定律和取样电
阻的阻值关系，就能计算出电流。
在测量电压时，可以将取样电阻接入电路中，电路中的电流将通过取
样电阻流过，形成电压降。
根据欧姆定律，电压与电流之间存在线性关系，即电压等于电流乘以取样电阻的阻值。
所以，我们可以利用测量电压的方
法来求取通过取样电阻的电流值。
此外，取样电阻还可用于测量功率。
功率是电流通过电阻时所消耗的
能量，可用公式P=VI计算，其中P代表功率，V代表电压，I代表电流。
根据测量电压和电流的方法，可以通过测量电压和电流来计算功率。
需要注意的是，取样电阻的电阻值对测量结果有一定的影响。
如果取
样电阻的电阻值过大，将导致电流过小，而过小的电流会导致测量误差。
因此，在实际应用中需要根据需要选择合适的取样电阻。
总之，取样电阻的工作原理是基于电阻对电流的限制作用，通过测量
电压来计算电流或功率。
这种测量方法可以应用于各种电路和电子设备中，为我们提供了便捷而准确的电信号测量手段。
直插锰铜取样电阻
直插锰铜取样电阻1. 任务背景介绍直插锰铜取样电阻是一种用于电路取样的元件，它能够在电路中提供一个稳定的电阻值，用于测量电流或电压的大小。
直插锰铜取样电阻通常由锰铜合金制成，具有较低的电阻温度系数和较高的耐高温性能，确保了测量结果的准确性和可靠性。
2. 直插锰铜取样电阻的特点直插锰铜取样电阻具有以下特点：1.低电阻温度系数：直插锰铜取样电阻的电阻值随温度的变化较小，能够在较宽的温度范围内提供稳定的电阻值，保证测量结果的准确性。
2.高耐高温性能：直插锰铜取样电阻能够在高温环境下长时间工作，不易受到温度的影响，保证了测量结果的可靠性。
3.精确的电阻值：直插锰铜取样电阻经过精密的制造和校准，能够提供较为准确的电阻值，满足电路测量的需求。
4.方便安装和连接：直插锰铜取样电阻的结构设计使得其可以方便地安装在电路板上，并且能够与其他元件进行可靠的连接，提高了电路的稳定性和可靠性。
3. 直插锰铜取样电阻的应用直插锰铜取样电阻广泛应用于各种电路测量和控制系统中，主要包括以下几个方面：3.1 电流测量直插锰铜取样电阻能够通过分压原理将电路中的电流转化为相应的电压信号，从而实现对电流的测量。
它通常与电压表或示波器等测量设备配合使用，能够提供精确的电流测量结果。
3.2 电压测量直插锰铜取样电阻可以用作电路中的分压元件，通过测量其两端的电压来推算电路中的总电压。
它可以与数字万用表或模拟电压表等测量设备配合使用，实现对电压的准确测量。
3.3 温度测量由于直插锰铜取样电阻具有较低的电阻温度系数，可以用作温度传感器。
通过测量直插锰铜取样电阻的电阻值变化，可以推算出温度的变化。
这种应用主要用于温度控制系统、温度补偿等方面。
3.4 电路保护直插锰铜取样电阻还可以用作电路保护元件，通过限制电流的大小，保护其他电路元件不受过大电流的损害。
它通常用于电源模块、电子设备等电路中，提高了电路的安全性和可靠性。
4. 直插锰铜取样电阻的选型和安装4.1 选型在选择直插锰铜取样电阻时，需要考虑以下几个因素：1.电阻值：根据实际测量需求选择合适的电阻值，确保测量结果的准确性。
3845p 输出取样电阻
3845p 输出取样电阻摘要：一、电阻的基本概念与性质1.电阻的定义2.电阻的单位3.电阻的性质二、取样电阻的作用与分类1.取样电阻的作用2.取样电阻的分类三、3845p 输出取样电阻的特点与应用1.特点2.应用领域四、3845p 输出取样电阻的选用与使用注意事项1.选用原则2.使用注意事项正文：电阻是一种常见的电子元件，它对电流产生阻碍作用，是电路中不可或缺的组成部分。
电阻的基本概念包括电阻的定义、单位和性质。
电阻的定义是指在电路中，电流通过时产生的电压降。
电阻的单位是欧姆（Ω），表示电阻对电流的阻碍程度。
电阻的性质有线性特性、温度特性等。
取样电阻是一种特殊的电阻，主要用于对电流或电压进行采样。
取样电阻的作用是将电流或电压信号转换为可供处理的电压信号，它在电子电路中有着广泛的应用。
根据其工作原理和结构特点，取样电阻可以分为多种类型，如压阻式、热敏电阻式等。
3845p 输出取样电阻是一种高性能的取样电阻，具有以下特点：高精度、低温度系数、高稳定性、高可靠性等。
这使得3845p 输出取样电阻在各种电子设备和系统中有着广泛的应用，如通信系统、自动控制、仪器仪表等。
在选用3845p 输出取样电阻时，需要根据具体应用场景和性能要求进行选择。
首先要考虑的是精度要求，根据系统对信号精度的要求选择合适的电阻值。
其次要考虑的是工作温度范围，确保电阻在实际应用中能正常工作。
最后还要考虑电阻的额定功率和尺寸，以满足实际安装和使用要求。
在使用3845p 输出取样电阻时，还需要注意以下几点：防止过载、避免温度过高、保持良好的接触等。
过载会导致电阻损坏，影响其性能；温度过高会影响电阻的稳定性；良好的接触可以保证电阻工作在最佳状态。
总之，3845p 输出取样电阻作为一种高性能的取样电阻，在电子设备和系统中有着广泛的应用。
