金相检验基础知识培训
《金相检验员》能力培训
06
金相检验员职业发展与提升
金相检验员职业规划与发展路径
职业规划
金相检验员职业规划需要根据个人兴趣、技能和市场需求等 因素进行综合考虑。规划师可以帮助制定职业规划,确定短 期和长期目标,以及为实现这些目标所需的技能和培训计划 。
发展路径
金相检验员的发展路径通常包括初级、中级和高级三个级别 。初级检验员需要掌握基本的金相学知识和技能,中级检验 员需要具备较高的技能水平和管理能力,高级检验员需要具 备高级技能和战略规划能力。
根据样品材质和研磨阶段选择 合适的研磨液,以获得更好的 研磨效果。
控制研磨速度
避免研磨速度过快导致样品过 热变形。
掌握蚀刻时间
根据需要掌握蚀刻时间,以获 得最佳的蚀刻效果。
特殊金相制备技术
电解金相制备
通过电解法在样品表面制备薄金 相层,以进行高倍率观察。
离子束金相制备
利用离子束在样品表面制备微米级 薄层,以观察微小结构。
观察金相组织中是否存在夹杂物 和气孔等缺陷,判断其对材料性
能的影响。
金属材,分析金属材料的相组成,了解各 相的形态、大小和分布情况。
晶体结构分析
通过X射线衍射等技术,分析金属材料的晶体结构 ,了解晶格常数、晶体取向等信息。
织构分析
通过金相观察,分析金属材料的织构类型和分布 情况,了解其对材料性能的影响。
04
金相检验设备与操作
金相显微镜操作与维护
金相显微镜的正确使用
了解显微镜的结构,掌握调节焦距、 光圈、光源等的方法。
显微镜维护
清洁镜头、调整光源和色温、保持机 械部分的润滑等。
其他金相检验设备介绍
金相磨抛机
用于样品制备,可进行 粗磨、细磨、抛光等操 作。
金相检验培训课件
定量金相学的应用
定量金相学广泛应用于金属材料的研 究和生产过程中。通过测量材料的晶 粒度、相组成和化学成分等参数,可 以评估材料的力学性能、物理性能和 工艺性能。
定量金相学的局限性
定量金相学虽然可以测量金属材料的 各种参数,但对于某些细微结构和化 学成分的分析仍然存在局限性。因此 ,在某些情况下,需要结合其他分析 方法如能谱分析、X射线衍射等进行 分析。同时,定量金相学的测量结果 也会受到样品制备过程和测量方法的 影响,需要采用标准化的测量程序以 保证结果的准确性。
金相检验技术发展趋势与挑战
智能化金相检验
01
结合人工智能和机器学习技术,实现对金相组织的自动识别、
分类和预测,提高金相检验的智能化水平。
跨学科合作
02
加强与其他学科领域的合作,引入新的技术和方法,推动金相
检验技术的创新和发展。
高精度和高灵敏度检测
03
开发更准确、更灵敏的金相检验方法和技术,实现对金相组织
金相检验新技术与发展趋势
金相检验新技术介绍
1 2 3
定量金相分析
利用图像处理和计算机辅助技术,实现对金相组 织的定量测量和分析,提高金相检验的准确性和 可靠性。
数字成像技术
采用高分辨率数字相机和图像处理技术,实现对 金相组织的精细观察和测量,提高金相检验的效 率和精度。
自动化金相检验
利用机器人技术和自动化设备,实现金相组织的 自动取样、研磨、抛光和观察,提高金相检验的 效率和准确性。
经过粗磨、细磨、抛光、 蚀刻等步骤,制备出具有 金相结构的试样。
金相显微镜操作实践与技巧
显微镜型号选择
根据实际需要选择合适的显微镜型号,如光学显 微镜、电子显微镜等。
显微镜操作流程
金相基础培训

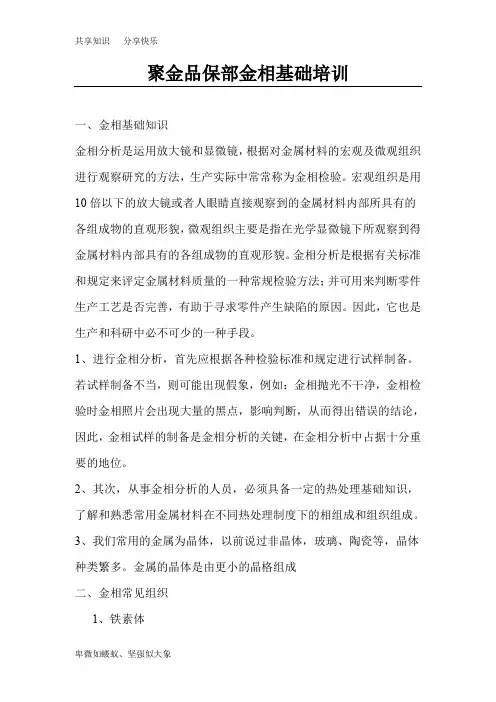

聚金品保部金相基础培训一、金相基础知识金相分析是运用放大镜和显微镜,根据对金属材料的宏观及微观组织进行观察研究的方法,生产实际中常常称为金相检验。
宏观组织是用10倍以下的放大镜或者人眼睛直接观察到的金属材料内部所具有的各组成物的直观形貌,微观组织主要是指在光学显微镜下所观察到得金属材料内部具有的各组成物的直观形貌。
金相分析是根据有关标准和规定来评定金属材料质量的一种常规检验方法;并可用来判断零件生产工艺是否完善,有助于寻求零件产生缺陷的原因。
因此,它也是生产和科研中必不可少的一种手段。
1、进行金相分析,首先应根据各种检验标准和规定进行试样制备。
若试样制备不当,则可能出现假象,例如:金相抛光不干净,金相检验时金相照片会出现大量的黑点,影响判断,从而得出错误的结论,因此,金相试样的制备是金相分析的关键,在金相分析中占据十分重要的地位。
2、其次,从事金相分析的人员,必须具备一定的热处理基础知识,了解和熟悉常用金属材料在不同热处理制度下的相组成和组织组成。
3、我们常用的金属为晶体,以前说过非晶体,玻璃、陶瓷等,晶体种类繁多。
金属的晶体是由更小的晶格组成二、金相常见组织1、铁素体定义:碳溶于a-Fe中的间隙式固溶体称为铁素体,常用F表示。
铁素体含碳量很低,其性能接近纯铁,是一种塑性、韧性高和强度、硬度低的组织。
钢材中铁素体一般以片状(一般是在调质处理中出现)、块状(中低碳钢、中低合金钢中白色块状区域)、针状(一般指魏氏组织中的先共析针状铁素体)、网状(钢在缓冷时形成的渔网一样连续的组织)存在。
在我们常用的中低碳钢中,铁素体在我们金相照片上显示为白色块状。
铁素体在加工硬化方面不敏感,因此可以承受很大见面率的拉拔,且拉拔后硬度、抗拉强度上升较慢,适宜压力加工。
铁素体在770度以下有铁磁性,770度以上失去磁性。
另有一种铁素体在较高温度下出现,一般存在于1394度以上,因存在的温度较高,叫做高温铁素体,常温下少见。
《金相分析试验培训》课件
金相分析主要适用于金属材料,对于非金属材料和复合材料等则不太适用。此外 ,金相分析的准确性和可靠性也受到样品制备、观察条件和分析方法等因素的影 响。
02
金相分析试验流程
试样制备
试样选取
根据试验需求,选择具 有代表性的试样。
研磨
使用不同粒度的砂纸或 研磨剂,将试样表面研
磨至平滑。
抛光
晶体取向分析
总结词
通过分析金相样品中晶体取向的分布和变化,研究材料的晶体结构和织构特性。
详细描述
晶体取向分析是利用金相样品中晶体取向的差异和分布,研究材料的晶体结构和织构特性。通过分析 晶体取向的分布和变化,可以了解材料的晶体织构、变形行为和断裂机制等,为材料设计和优化提供 依据。
相组成分析
总结词
计算等。
报告生成
根据分析结果,生成详细的金 相分析报告。
03
金相分析试验技术
定量金相分析
总结词
通过测量金相样品中的晶粒尺寸、位向差和相含量等参数, 对材料的微观结构和性能进行定量评估。
详细描述
定量金相分析是利用图像处理和计算机技术对金相样品进行 定量测量和分析的方法。通过测量晶粒尺寸、位向差和相含 量等参数,可以评估材料的微观结构和性能,进而预测材料 的力学性能、物理性能和化学性能。
案例二:不锈钢的金相分析
总结词
不锈钢是一种具有高度耐腐蚀性和良好机械性能的合金。通过金相分析,可以深入了解 不锈钢的显微组织结构,进一步优化其性能。
详细描述
不锈钢的金相分析主要关注其晶粒大小、碳化物分布以及铬元素的含量。在显微镜下, 可以看到不锈钢的晶界较为模糊,这是因为其具有较高的合金化程度。同时,不锈钢中 还含有一定量的碳化物,这些碳化物在金相分析中呈现出黑色斑点。铬元素的含量对于
金相基础知识培训
下贝氏体
4、奥氏体
在碳钢中,奥氏体是碳溶于Y-Fe中的固溶体。在合 金钢中,奥氏体则是碳和合金元素固溶于γ-Fe中的 固溶体。奥氏体具有面心立方结构。 从Fe-Fe3C平衡状态图可知,在碳素结构钢或一般 低合金结构钢中,奥氏体是一个高温相,在高温时 才稳定存在。在室温时奥氏体将转变成其他组织。 结构钢经淬火后会存在残留奥氏体,它分布在马氏 体针间隙中,或分布在下贝氏体针间隙中,不易受 侵蚀,在光学显微镜下呈白色。
奥氏体
5、马氏体
在碳钢中,马氏体是碳溶于α-Fe中的过饱和固溶体;在合金 钢中,马氏体是碳和合金元素溶于α-Fe中的过饱和固体。 当钢的奥氏体以极快速度冷却下来时,过冷奥氏体以极快的 速度转变成马氏体。这时铁和碳原子都来不及扩散,只是由 γ-Fe的面心立方晶格转变为α-Fe的体心正方,即由碳在γ-Fe 中的固溶体转变为碳在α-Fe中的固溶体,故马氏体转变是无 扩散的。由于碳在α-Fe中的溶解度极小,因此转变的产物是 碳在α-Fe中的过饱和固溶体,这种过饱和的固溶体称为马氏 体。根据马氏体的金相特征,可将马氏体分为低碳的板条状 马氏体和高碳的针状马氏体。
针状马氏体
片状马氏体
(3)回火马氏体
回火马氏体是淬火钢经低温回火后的产物。
回火马氏体的基本特征是:仍具有马氏体针状 特征,但经侵蚀后显示的颜色比淬火马氏体 要深。在光学显微镜下的形貌与下贝氏体相 似。马氏体内析出为ε-碳化物,呈无规则分 布。
回火马氏体
6、回火屈氏体
回火屈氏体是淬火钢经中温回火后的产物。
3、密排六方晶体结构
(二)、合金的晶体结构
合金是由两种或两种以上的金属或非金属经熔炼、烧结或其 他方法组合而成并具有金属特性的物质。碳钢就是由碳和铁 组成的合金。
金相检验基础知识培训
金相检验基础知识培训金相检验是一种常用的金属材料分析方法,通过对金属材料的显微组织进行观察和分析,来了解其内部结构和性能。
它在工业生产和科学研究领域中起着重要的作用。
本篇文章将介绍金相检验的基础知识,包括金相检验的定义、检验方法与步骤、常用的显微镜及其使用方法、样品的制备以及金相检验的应用。
一、金相检验的定义金相检验是指对金属材料的显微组织进行观察和分析的一种方法。
通过利用显微镜对金属材料进行放大观察,可以获得关于金属内部结构、晶粒大小、晶粒形貌、相组成等方面的信息。
金相检验可以帮助我们了解金属材料的性能、品质以及工艺加工过程中的变化。
二、金相检验的方法与步骤1. 金相材料制备:首先需要将待检验的金属材料制备成试样。
通常采用切割、研磨、抛光等方法,使材料表面平整、光亮,方便显微观察。
2. 试样腐蚀:经过制备后的金属材料试样需要进行腐蚀处理。
常用的腐蚀试剂有酸性溶液、碱性溶液和复合试剂等,在试样表面加以处理,以便于显微观察。
3. 显微观察:将腐蚀处理后的金属材料试样放置在显微镜下进行观察。
根据实际需要,可以选择不同倍率的显微镜进行观察。
观察过程中需要调节焦距、光照等参数,以获取清晰的显微图像。
4. 显微图像分析:对所观察到的显微图像进行分析。
可以测量晶粒尺寸、晶界类型、颗粒形貌等参数,还可以通过显微图像的比对,判断材料是否存在缺陷、变形、相分离等问题。
三、常用的显微镜及其使用方法常用的显微镜包括光学显微镜、扫描电子显微镜和透射电子显微镜。
光学显微镜主要用于金相检验中的观察和分析,而电子显微镜则可以提供更高的分辨率和更详细的信息。
在使用显微镜时,需要注意以下几点:1. 校准显微镜:使用前需要校准显微镜,确保观察结果的准确性。
2. 调节焦距:调节显微镜的焦距,使试样的显微图像清晰可见。
3. 光源调节:根据观察需求,调节显微镜的光源,以获得适当的亮度和对比度。
4. 观察角度:通过调整试样和显微镜的相对位置,选择最佳的观察角度。
金相检验培训课件
详细说明金相显微镜的操作步骤和使用技巧。
使用方法
样品处理
详细介绍样品处理的过程,包括切割、磨削、抛光等步骤。
取样
说明取样的方法和注意事项,如选取有代表性的样品、避免样品污染等。
蚀刻与染色
阐述蚀刻和染色的原理及方法,以突出显示金相显微镜观察区域的特征。
金相样品的制备
介绍各种金相图谱的名称、特点和用途。
文字表述
数据可视化
结论表述
运用图表、图像和数据可视化工具展示实验结果,如金相显微镜下的组织形态、硬度柱状图等。
根据实验结果得出相关结论,如材料的度分布情况、相变温度范围等,为后续应用提供参考依据。
03
实验结果的表述与展示
02
01
THANKS
感谢观看
高分辨激光扫描显微镜的优势
X射线晶体学可以确定材料中各相的组成,对材料的相变和热处理过程进行更精确的分析。
X射线晶体学在金相检验中的应用
确定相组成
X射线晶体学可以检测材料中各晶体的结构和晶体学特征,判断材料的性能和稳定性。
检测晶体结构
X射线晶体学可以分析材料中各晶体的取向和变形行为,对材料的力学性能进行更精确的分析和预测。
如晶粒粗大、碳化物偏析、马氏体淬火不均匀等,可能降低材料的韧性和耐腐蚀性。
热处理组织缺陷
如轧制裂纹、磨削裂纹等,可能影响材料的表面质量和稳定性。
加工组织缺陷
金相组织缺陷的成因及判别
金属材料的力学性能与金相组织密切相关,如低碳钢的强度和硬度随晶粒尺寸的增大而减小,而韧性则随晶粒尺寸的增大而增大。
合金钢的金相组织对力学性能的影响更为显著,如奥氏体不锈钢的金相组织对其耐腐蚀性和高温强度有着重要影响。
金相检测基础知识培训-ISQT
金相检验基础知识培训主讲:Gmi Li目录⏹金属材料基础知识⏹热处理基础知识⏹金相检测基础知识⏹不同材质金相检测举例1.金属的分类金属通常分为黑色金属和有色金属两大类。
⏹有色金属:除以铁、锰、铬为基的其他合金。
如铝及铝合金,铜及铜合金等。
⏹黑色金属:以铁、锰、铬为基。
常用为铁及铁碳合金。
铁碳合金按碳含量分类如下:A:低碳及低碳合金钢 C含量小于0.25%B:中碳及中碳合金钢 C含量0.25%-0.6%C:高碳及高碳合金钢 C含量大于0.6%D:铸铁 C含量3.5%左右A:低碳及低碳合金钢 C含量小于0.25%典型代表材料:Q345,20CrQ345主要应用于各种钢结构产品。
比如角钢、工字钢、槽钢、各种型材及常用钢板等等。
20Cr通常作为渗碳用钢,表面要求耐磨,心部又要求具有一定的韧性的零部件,通常选用20Cr。
例如齿轮、销轴、齿轮轴等等。
B:中碳及中碳合金钢 C含量0.25%-0.6%典型代表材料:45#、40Cr45#和40Cr的应用基本一致,40Cr的性能稍优于45#。
通常应用于对性能较高的产品上。
比如9.8级及以上的螺栓,要求不高的注塑模具,其他要求调质热处理的零件,表面淬火的零件,氮化的零件等等。
C:高碳及高碳合金钢 C含量大于0.6%典型代表材料:65Mn,T865Mn主要应用于弹簧材料。
热处理工艺是淬火加中温回火。
T8主要用于工具钢,比如冲子,锉刀,锯条等。
其热处理工艺是淬火加低温回火。
D:铸铁 C含量3.5%左右典型代表材料:球铁、灰铁灰铁减震效果较好,通常用于承受压力的底座。
球铁强度较高,可用于曲轴等零件,还可通过热处理进行强化。
2.金属的力学性能所谓力学性能是指金属在外力作用时表现出来的性能。
力学性能包括强度、塑性、硬度、韧性及疲劳强度等。
⏹强度:金属材料在静载荷作用下抵抗塑性变形或断裂是能力成为强度,强度大小通常用压力来表示。
⏹塑性:断裂前金属材料产生永久变形的能力为塑性。
塑性指标也是由拉伸试验测得的。
金相检验培训2.pptx
粒状珠光体 500×
2024/10/8
19
第20页/共23页
• (1)形3成.:先也共符合析形相核长大的相变规律,形核地点与长大方
式如下:
• 低碳钢先共析铁素体在奥氏体晶界上形核,然后长大增厚直至 彼此相碰最后成块状。
• 中碳钢和过共析钢先共析相也在奥氏体晶界上形核然后长大, 最后变成沿奥氏体晶界连成网状。
9
第10页/共23页
2.钢的热处理原理
• 一.临界点 反应固态组织转变的临界温度 • Ac1珠光体向奥氏体转变的实际开始温度(加热) • Ar1奥氏体向珠光体转变的实际开始温度(冷却) • Ac3游离铁素体全部转变为奥氏体的终了温度(加热) • Ar3奥氏体开始析出游离铁素体的温度(冷却) • Accm二次渗碳体全部溶入奥氏体的终了温度(加热) • Arcm奥氏体开始析出二次渗碳体的温度(冷却)
• 过共析钢结晶过程 室温组织为珠光体+二次渗碳体
• 共晶白口铁结晶过程 室温组织为低温莱氏体(渗碳体 基体及分布在其上的珠光体)
• 亚共晶白口铁结晶过程 室温组织为珠光体+二次渗碳 体+低温莱氏体
• 过共晶白口铁结晶过程 室温组织为一次渗碳体+低温 莱氏体
• ③选材
• ④指导热工艺制定
2024/10/8
2024/10/8
6
第7页/共23页
3.铁碳状态图
(1) 铁碳合金的基本相 • 铁氏体:是碳溶于α-铁中的固溶体,它的溶碳能力很小 • 奥氏体:是碳溶于γ-铁中的固溶体,它的溶碳能力较大 • 渗碳体:是铁的碳化物,Fe3C表示,其含碳量6.69%
2024/10/8
7
第8页/共23页
(2)铁碳状态图(Fe-Fe3C状态图)
金相检验培训课件
案例二
汽车用铝合金零部件的金相检验 。金相检验可以检测铝合金零部 件的内部缺陷、晶粒度等,确保
汽车零部件的质量和安全性。
其他领域金相检验应用案例分析
能源领域
在能源领域,如核能、太阳能等领域,金相检验可以用于检测材 料在高温、高压等极端条件下的组织变化和性能稳定性。
电子领域
在电子领域,金相检验可以用于检测半导体材料、电子元器件等的 微观结构和性能,确保电子产品的质量和稳定性。
检验流程与操作规范
检验流程
包括样品制备、显微观察、图像分析、结果判定等步骤,需按照标准规定的流程 进行操作。
操作规范
如样品制备时应选择适当的磨削、抛光和蚀刻方法,显微观察时应选择合适的放 大倍数和光源等。
检验报告的编写与审核
检验报告编写
应包括样品信息、检验方法、显微组织特征描述、结果判定 等内容,需按照规定的格式和要求编写。
炼钢连铸坯的金相检验。通过金相检 验,可以检测连铸坯的内部裂纹、孔 洞等缺陷,确保产品质量。
铝合金行业金相检验案例分析
铝合金行业概述
铝合金具有轻质、高强度、耐腐 蚀等优点,广泛应用于航空、汽
车、建筑等领域。
案例一
航空用铝合金材料的金相检验。 通过金相检验,可以检测铝合金 材料的微观组织结构,评估其力 学性能和疲劳性能,确保航空器
优点
能够准确确定晶体结构,对样品制备 要求较低。
缺点
操作相对复杂,需要专业人员操作。
03
金相检验标准与规范
国家标准与行业标准
国家标准
如GB/T 18173-2016《金属显微组织检验方法》等,规定了金相检验的基本原 则、方法、步骤和要求。
行业标准
如YB/T 5145-2003《钢铁显微组织检验方法》等,针对特定金属材料制定了相 应的金相检验标准。
金相基础培训
聚金品保部金相基础培训一、金相基础知识金相分析是运用放大镜和显微镜,根据对金属材料的宏观及微观组织进行观察研究的方法,生产实际中常常称为金相检验。
宏观组织是用10倍以下的放大镜或者人眼睛直接观察到的金属材料内部所具有的各组成物的直观形貌,微观组织主要是指在光学显微镜下所观察到得金属材料内部具有的各组成物的直观形貌。
金相分析是根据有关标准和规定来评定金属材料质量的一种常规检验方法;并可用来判断零件生产工艺是否完善,有助于寻求零件产生缺陷的原因。
因此,它也是生产和科研中必不可少的一种手段。
1、进行金相分析,首先应根据各种检验标准和规定进行试样制备。
若试样制备不当,则可能出现假象,例如:金相抛光不干净,金相检验时金相照片会出现大量的黑点,影响判断,从而得出错误的结论,因此,金相试样的制备是金相分析的关键,在金相分析中占据十分重要的地位。
2、其次,从事金相分析的人员,必须具备一定的热处理基础知识,了解和熟悉常用金属材料在不同热处理制度下的相组成和组织组成。
3、我们常用的金属为晶体,以前说过非晶体,玻璃、陶瓷等,晶体种类繁多。
金属的晶体是由更小的晶格组成二、金相常见组织1、铁素体定义:碳溶于a-Fe中的间隙式固溶体称为铁素体,常用F表示。
铁素体含碳量很低,其性能接近纯铁,是一种塑性、韧性高和强度、硬度低的组织。
钢材中铁素体一般以片状(一般是在调质处理中出现)、块状(中低碳钢、中低合金钢中白色块状区域)、针状(一般指魏氏组织中的先共析针状铁素体)、网状(钢在缓冷时形成的渔网一样连续的组织)存在。
在我们常用的中低碳钢中,铁素体在我们金相照片上显示为白色块状。
铁素体在加工硬化方面不敏感,因此可以承受很大见面率的拉拔,且拉拔后硬度、抗拉强度上升较慢,适宜压力加工。
铁素体在770度以下有铁磁性,770度以上失去磁性。
另有一种铁素体在较高温度下出现,一般存在于1394度以上,因存在的温度较高,叫做高温铁素体,常温下少见。
金相检验基础知识培训..共53页文档
11、用道德的示范来造就一个人,显然比用法律来约束他更有价值。—— 希腊
12、法律是无私的,对谁都一视同仁。在每件事上,她都不徇私情。—— 托马斯
13、公正的法律限制不了好的自由,因为好人不会去做法律不允许的事 情。——弗劳德
14、法律是为了保护无辜而制定的。——爱略特 15、像房子一样,法律和法律都是相互依存的。——伯克
拉Hale Waihona Puke 60、生活的道路一旦选定,就要勇敢地 走到底 ,决不 回头。 ——左
56、书不仅是生活,而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次,但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许,为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处, 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
金相基础内部培训
03
金相制备与观察
金相样品的制备
金相样品制备的重要性
金相样品的制备是金相观察的基础,制备良好的金相样品能够保 证观察结果的准确性和可靠性。
金相样品制备的步骤
金相样品的制备包括取样、镶嵌、磨光、抛光和蚀刻等步骤,每个 步骤都需要严格的操作规程和注意事项。
金相样品制备的难点
金相样品制备过程中,需要克服样品表面粗糙度、磨光过程中的热 量控制、抛光过程中的材料去除速率等问题。
在金属材料质量控制方面,金相学可以为生产过程中的质量 控制提供技术支持,帮助企业提高产品质量、降低生产成本 、增强市场竞争力。
失效分析
失效分析是金相学在解决实际问题中的应用之一。通过对 失效的金属材料进行金相观察和组织分析,可以找出失效 的原因,为预防类似失效提供解决方案。
在失效分析方面,金相学可以为企业提供有效的技术支持 ,帮助企业解决生产过程中遇到的问题,提高生产效率和 产品质量。
金相基础内部培训
构 • 金相制备与观察 • 金相分析方法 • 金相标准与评级 • 金相在工业领域的应用
01
金相学概述
金相学的定义
总结词
金相学的定义
详细描述
金相学是一门研究金属材料内部结构的科学,主要通过观察和分析金属材料的 微观组织来了解其性能和变化规律。
金相学的重要性
金属的晶体缺陷
晶体缺陷定义
晶体缺陷对性能的影响
晶体缺陷是指金属晶体结构中偏离理 想完整晶格的现象,包括点缺陷、线 缺陷、面缺陷和体缺陷。
晶体缺陷对金属的力学性能、物理性 能和化学性能产生重要影响,如提高 或降低硬度、影响热膨胀系数等。
晶体缺陷类型
点缺陷包括空位、间隙原子等;线缺 陷包括位错等;面缺陷包括晶界、相 界等;体缺陷包括沉淀相、气孔等。
