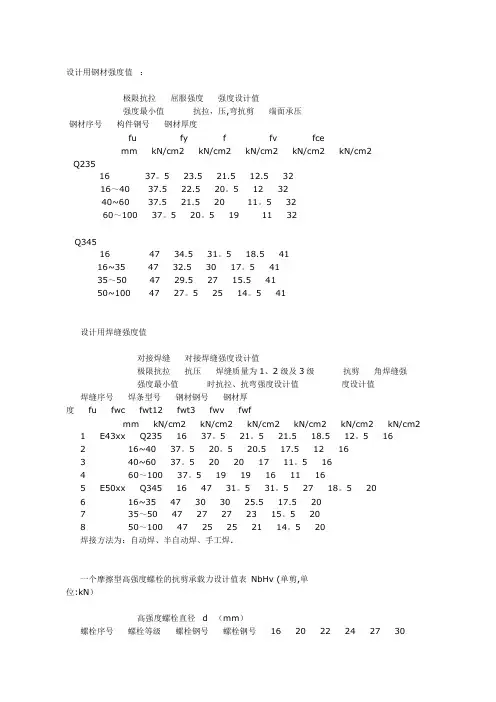

设计用钢材强度值：
极限抗拉屈服强度强度设计值
强度最小值抗拉,压,弯抗剪端面承压
钢材序号构件钢号钢材厚度
fu fy f fv fce
mm kN/cm2 kN/cm2 kN/cm2 kN/cm2 kN/cm2
Q235
16 37.5 23.5 21.5 12.5 32
16~40 37.5 22.5 20.5 12 32
40~60 37.5 21.5 20 11.5 32
60~100 37.5 20.5 19 11 32
Q345
16 47 34.5 31.5 18.5 41
16~35 47 32.5 30 17.5 41
35~50 47 29.5 27 15.5 41
50~100 47 27.5 25 14.5 41
设计用焊缝强度值
对接焊缝对接焊缝强度设计值
极限抗拉抗压焊缝质量为1、2级及3级抗剪角焊缝强
强度最小值时抗拉、抗弯强度设计值度设计值焊缝序号焊条型号钢材钢号钢材厚
度fu fwc fwt12 fwt3 fwv fwf
mm kN/cm2 kN/cm2 kN/cm2 kN/cm2 kN/cm2 kN/cm2
1 E43xx Q235 16 37.5 21.5 21.5 18.5 12.5 16
2 16~40 37.5 20.5 20.5 17.5 12 16
3 40~60 37.5 20 20 17 11.5 16
4 60~100 37.
5 19 19 1
6 11 16
5 E50xx Q345 1
6 4
7 31.5 31.5 27 18.5 20
6 16~35 4
7 30 30 25.5 17.5 20
7 35~50 47 27 27 23 15.5 20
8 50~100 47 25 25 21 14.5 20
焊接方法为：自动焊、半自动焊、手工焊。
一个摩擦型高强度螺栓的抗剪承载力设计值表NbHv （单剪,单
位:kN）
高强度螺栓直径 d (mm)
螺栓序号螺栓等级螺栓钢号螺栓钢号16 20 22 24 27 30
1 8.8 Q235 1 28.4 44.6 54.7 62.8 83 101.3
2 2 22.1 34.7 42.5 48.8 64.6 78.8
3 3 28.
4 44.6 54.7 62.8 83 101.3
4 4 18.9 29.7 36.
5 41.9 55.4 67.5
5 16Mn 1 34.7 54.5 66.8 76.7 101.5 123.8
6 2 25.2 39.6 48.6 55.8 73.8 90
7 3 34.7 54.5 66.8 76.7 101.5 123.8
8 4 22.1 34.7 42.5 48.8 64.6 78.8
9 10.9 Q235 1 40.5 62.8 77 91.1 117.5 143.8
10 2 31.5 48.8 59.9 70.9 91.4 111.8
11 3 40.5 62.8 77 91.1 117.5 143.8
12 4 27 41.9 51.3 60.8 78.3 95.93
13 16Mn 1 49.5 76.7 94.1 111.4 143.6 175.7
14 2 36 55.8 68.4 81 104.4 127.8
15 3 49.5 76.7 94.1 111.4 143.6 175.7
16 4 31.5 48.8 59.9 70.9 91.4 111.8
注：(1) . 双剪螺栓的承载力设计值为单剪数值乘2.0 . (2) . 16Mn.,16Mnq,15Mn,15Mnq 钢号，螺栓抗剪承载力设计值相同。
