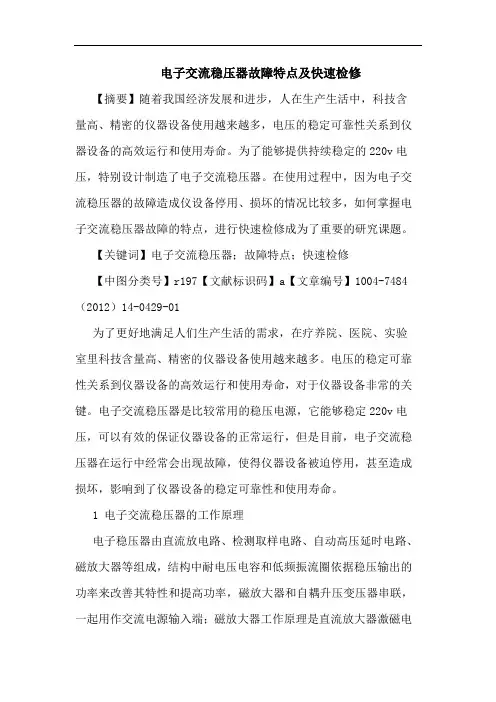

电子交流稳压器故障特点及快速检修

电子交流稳压器故障特点及快速检修【摘要】随着我国经济发展和进步，人在生产生活中，科技含量高、精密的仪器设备使用越来越多，电压的稳定可靠性关系到仪器设备的高效运行和使用寿命。

为了能够提供持续稳定的220v电压，特别设计制造了电子交流稳压器。

在使用过程中，因为电子交流稳压器的故障造成仪设备停用、损坏的情况比较多，如何掌握电子交流稳压器故障的特点，进行快速检修成为了重要的研究课题。

【关键词】电子交流稳压器；故障特点；快速检修【中图分类号】r197【文献标识码】a【文章编号】1004-7484（2012）14-0429-01为了更好地满足人们生产生活的需求，在疗养院、医院、实验室里科技含量高、精密的仪器设备使用越来越多。

电压的稳定可靠性关系到仪器设备的高效运行和使用寿命，对于仪器设备非常的关键。

电子交流稳压器是比较常用的稳压电源，它能够稳定220v电压，可以有效的保证仪器设备的正常运行，但是目前，电子交流稳压器在运行中经常会出现故障，使得仪器设备被迫停用，甚至造成损坏，影响到了仪器设备的稳定可靠性和使用寿命。

1 电子交流稳压器的工作原理电子稳压器由直流放电路、检测取样电路、自动高压延时电路、磁放大器等组成，结构中耐电压电容和低频振流圈依据稳压输出的功率来改善其特性和提高功率，磁放大器和自耦升压变压器串联，一起用作交流电源输入端；磁放大器工作原理是直流放大器激磁电流发生改变时，磁放大器交流阻值也会随之发生改变，如果激磁电流升高，其交流阻值会降低，激磁电流降低，交流阻值会升高。

电源变压器安装仪器的输出端，能够给板面指示电路、检测取样电路、直流放大电路等电路提供电源；内部还有特种二极管，它的灯丝电流对电源变压器的电压变化很敏感，在电源的输入电压或者负载出现变化时，引起电源变压器次级输入电压发生变化，使特制二极管的灯丝电流发生变化，二极管的屏流也随即变化，变化的电流经过放大后去控磁饱和与放大器直流激磁线圈中电流变化，使得磁放大器交流阻值降低或升高，从而让自耦升压变压器输入、输出端的电压实现稳定。

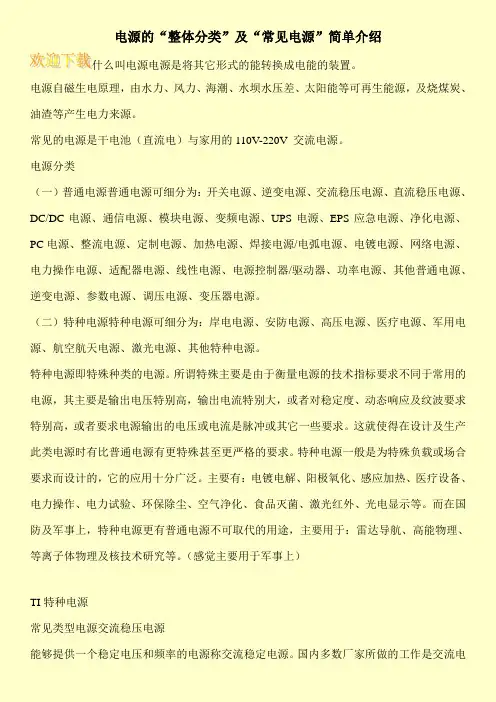

电源的“整体分类”及“常见电源”简单介绍

电源的“整体分类”及“常见电源”简单介绍什么叫电源电源是将其它形式的能转换成电能的装置。

电源自磁生电原理，由水力、风力、海潮、水坝水压差、太阳能等可再生能源，及烧煤炭、油渣等产生电力来源。

常见的电源是干电池（直流电）与家用的110V-220V 交流电源。

电源分类（一）普通电源普通电源可细分为：开关电源、逆变电源、交流稳压电源、直流稳压电源、DC/DC电源、通信电源、模块电源、变频电源、UPS电源、EPS应急电源、净化电源、PC电源、整流电源、定制电源、加热电源、焊接电源/电弧电源、电镀电源、网络电源、电力操作电源、适配器电源、线性电源、电源控制器/驱动器、功率电源、其他普通电源、逆变电源、参数电源、调压电源、变压器电源。

（二）特种电源特种电源可细分为：岸电电源、安防电源、高压电源、医疗电源、军用电源、航空航天电源、激光电源、其他特种电源。

特种电源即特殊种类的电源。

所谓特殊主要是由于衡量电源的技术指标要求不同于常用的电源，其主要是输出电压特别高，输出电流特别大，或者对稳定度、动态响应及纹波要求特别高，或者要求电源输出的电压或电流是脉冲或其它一些要求。

这就使得在设计及生产此类电源时有比普通电源有更特殊甚至更严格的要求。

特种电源一般是为特殊负载或场合要求而设计的，它的应用十分广泛。

主要有：电镀电解、阳极氧化、感应加热、医疗设备、电力操作、电力试验、环保除尘、空气净化、食品灭菌、激光红外、光电显示等。

而在国防及军事上，特种电源更有普通电源不可取代的用途，主要用于：雷达导航、高能物理、等离子体物理及核技术研究等。

（感觉主要用于军事上）TI特种电源常见类型电源交流稳压电源能够提供一个稳定电压和频率的电源称交流稳定电源。

国内多数厂家所做的工作是交流电。

GK系列高可靠交流变频稳压电源用户手册说明书

If EVERFINE has signed a written agreement with user and the contents in the agreement are in conflict with above terms, the contents in the written agreement have preferential force effect.
GK 系列高可靠交流变频稳压电源用户手册
前言
感谢购置远方 GK 系列高可靠交流变频稳压电源。本用户手册包含仪器功能、操作过程以及安全规定等，为了确保正确使用本仪器，在操作仪器前请仔细阅读手册。请妥善保存手册，以便碰到问题时能快速查阅。
注意：
本公司奉行不断完善改进产品的宗旨，因此手册内容有可能改变，恕不另行通知。
用前请先确认供电电网的电压范围，然后将后面板上的供电选择器开关打在正确的位置，否则可能造成仪器无法正常工作甚至毁坏。（115V 档对应电网供电范围为 99V～121V；230V 档对应电网供电范围为 198V～242V） 6、接地线应尽量选择 8AWG 号线或与仪器地线相同粗细的导线，严禁将电源中线作为接地线使用。若中线与地线间压差大于 5V，请重新安装接地线系统，以维护设备安全。 7、接线完毕后，确认连接线路正确无误后方可开机使用。当仪器开启或测试时，禁止切换后面板的电源输入选择器开关，否则会造成仪器内部损坏甚至危及操作人员的安全。 8、仪器在运行状态时，避免震动和冲击，以免电源受到损坏。严禁人体触及带电部位，防止电击。 9、确保仪器的输出处于关断状态后方可关机。 10、请保持仪器的清洁，避免从通风口进入异物。 11、非专业人员请勿打开机盖，以防触电及损坏仪器。
Zone, Hangzhou（310053）, China Tel ：86-571-86699998 Fax ：86-571-86673318 E-mail：Sales@ 销售专箱

交流净化稳压电源电路

交流净化稳压电源原理及维修技术1.概述目前我国的供电电压仍然存在较大的波动。

在用电高峰期电压不足180V，负荷最小时电压高达240V以上，波动范围一般在-20%～+10%之间，而一些城镇农村的小电网电压波动范围更大，为140～250V(-40%～+15%)。

对于拥有大批进口、精密贵重仪器设备的单位来说，电压波动将造成很大的危害。

某校实验室在一次实验中，电压突然异常升高，几乎所有开启的设备包括一台美国进口的液相色谱仪，都受到不同程度的损坏。

仅色谱仪的维修就花费3600美元(合人民币3万余元)，而且实验教学、科研项目研究长时间中断，后果极为严重。

配有交流稳压电源的另一实验室当电压异常时，除交流稳压电源报警外，无任何设备损坏。

可见，交流稳压电源除稳压外，对负载也起了一定的保护作用。

因此，交流稳压电源越来越受到人们的重视，并成为各单位的必配设备。

交流稳压电源有多种，但有的因性能指标等各方面原因已基本淘汰。

取而代之的是近几年发展迅速的交流净化稳压电源，该电源的基本原理与可控硅移相调压式比较相似。

下面以江苏淮阴仪器仪表厂生产的亚光牌JJW2系列交流净化稳压电源为例介绍，该电源采用先进的正弦能量分配技术、功率滤波器技术综合设计，集稳压与抗干扰功能为一体。

具有可靠性、精度、效率高，稳压范围宽、抗干扰能力强等优点。

曾多次获奖，市场份额较大，具有一定的代表性。

2.工作原理交流净化稳压电源由调整电路、零脉冲产生电路、同步锯齿波发生电路、脉宽调制驱动放大电路、误差取样放大电路、直流稳压电源、过压保护电路等部分组成，见图1。

图1 交流净化稳压电源工作框图交流净化稳压电源原理图如图2。

自耦变压器T1、双向可控硅SCR、电感L1、三次谐波和五次谐波滤波器等构成调整电路。

L1与SCR相串联组成一个随SCR导通角(0°～180°)改变的可变电感，且与L3、C1的串联电路并联构成一个可变电抗器。

自耦变压器T1的初级与可变电抗器串联接入市电，输出交流电压为市电电压与T1次级电压的矢量和。

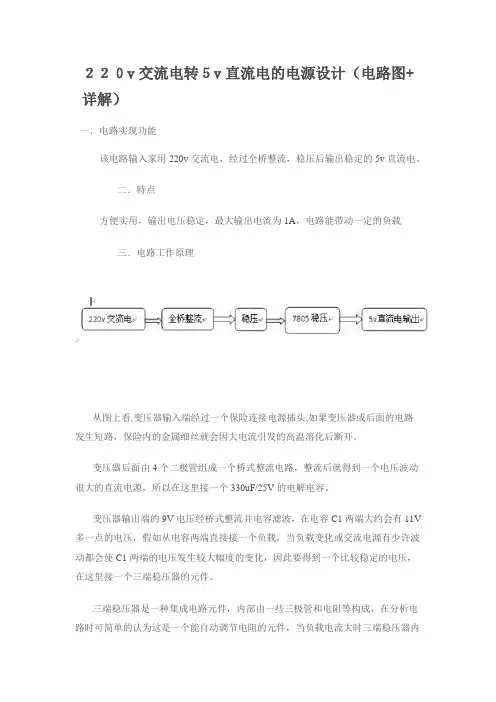

220v交流电转5v直流电的电源设计

２２０v交流电转５v直流电的电源设计（电路图+详解）一．电路实现功能该电路输入家用220v交流电，经过全桥整流，稳压后输出稳定的5v直流电。

二．特点方便实用，输出电压稳定，最大输出电流为1A，电路能带动一定的负载三．电路工作原理从图上看,变压器输入端经过一个保险连接电源插头,如果变压器或后面的电路发生短路，保险内的金属细丝就会因大电流引发的高温溶化后断开。

变压器后面由4个二极管组成一个桥式整流电路，整流后就得到一个电压波动很大的直流电源，所以在这里接一个330uF/25V的电解电容。

变压器输出端的9V电压经桥式整流并电容滤波，在电容C1两端大约会有11V 多一点的电压，假如从电容两端直接接一个负载，当负载变化或交流电源有少许波动都会使C1两端的电压发生较大幅度的变化，因此要得到一个比较稳定的电压，在这里接一个三端稳压器的元件。

三端稳压器是一种集成电路元件，内部由一些三极管和电阻等构成，在分析电路时可简单的认为这是一个能自动调节电阻的元件，当负载电流大时三端稳压器内的电阻自动变小，而当负载电流变小时三端稳压器内的电阻又会自动变大，这样就能保持稳压器的输出电压保持基本不变。

因为我们要输出5V的电压，所以选用7805，7805前面的字母可能会因生产厂家不同而不同。

LM7805最大可以输出1A的电流，内部有限流式短路保护，短时间内，例如几秒钟的时间，输出端对地（2脚）短路并不会使7805烧坏，当然如果时间很长就不好说了，这跟散热条件有很大的关系。

三端稳压器后面接一个105的电容，这个电容有滤波和阻尼作用。

最后在C2两端接一个输出电源的插针，可用于与其它用电器连接,比如MP3等。

虽然7805最大电流是一安培，但实际使用一般不要超过500mA,否则会发热很大，容易烧坏。

一般负载电有200mA以上时需要散热片。

四．设计过程平时对于5v 的直流电源需求的情况比较多，在单片机，以及一些电路中应用的较多，因此，为了更方便快捷的由220v 的交流电得到这样的电源，故设计了一个电路。

可调直流稳压电源(课程设计)

目录一、设计任务及要求 (1)1.1设计任务 (1)1.2要求 (1)二、设计方案及分析 (1)2.1方案设计 (1)2.2电源变压器 (2)2.3变压器 (4)2.3.1静止的电磁装置 (4)2.3.2理想变压器 (4)2.4变压器的结构简介 (5)三、单元电路分析与设计 (7)3.1整流电路 (7)3.1.1方案选择 (7)3.1.2整流电路工作原理 (8)3.1.3整流二极管 (9)3.2滤波电路 (11)3.2.1电解电容 (12)3.2.2瓷介电容 (13)3.3稳压电路 (14)3.3.1三端稳压集成电路7805概述 (14)3.3.2三端稳压集成电路7805应用电路 (15)3.3.3三端稳压集成电路7805电参数 (16)3.3.4三端稳压集成电路7805输入电压范围 (16)四、元件清单及设计过程 (17)4.1 所需元件 (17)4.2 PROTEL 99SE画出原理图 (18)4.3 用仿真软件 MULTISIM 10.0仿真 (18)五、误差分析 (22)六、心得体会 (22)七、参考文献 (23)可调稳压直流电源一、设计任务及要求1.1设计任务设计一个可调稳压直流电源，能够实现输出可调直流电1.2要求1、输入220V交流电2、输出0-5V可调直流电二、设计方案及分析2.1方案设计：经过小组讨论，输入的220V电压太大，对元件要求大，决定先降压为9V，再经过整流，滤波，稳压后得到5V稳定电压，再接一个可调电阻，通过改变电阻值来改变输出电源电压的大小。

稳压电源由电源变压器、整流电路、滤波电路和稳压电路四部分组成，如下图1所示，其整流与稳压过程的电压输出波形如图2所示。

图1 稳压电源的组成框图图2 整流与稳压过程波形图2.2 电源变压器电源变压器的功能是功率传送、电压变换和绝缘隔离，作为一种主要的软磁电磁元件，在电源技术中和电力电子技术中得到广泛的应用。

根据传送功率的大小，电源变压器可以分为几档：10kVA以上为大功率，10kVA～0.5kVA为中功率，0.5kVA～25VA为小功率，25VA以下为微功率。

220v交流电转5v直流电的电源设计(电路图+详解)

２２０v交流电转５v直流电的电源设计（电路图+详解）(2009-11-22 13:05:10)转载分类：电子科技标签：直流电源设计电路5v220vit一．电路实现功能该电路输入家用220v交流电，经过全桥整流，稳压后输出稳定的5v直流电。

二．特点方便实用，输出电压稳定，最大输出电流为1A，电路能带动一定的负载三．电路工作原理从图上看,变压器输入端经过一个保险连接电源插头,如果变压器或后面的电路发生短路，保险内的金属细丝就会因大电流引发的高温溶化后断开。

变压器后面由4个二极管组成一个桥式整流电路，整流后就得到一个电压波动很大的直流电源，所以在这里接一个330uF/25V的电解电容。

变压器输出端的9V电压经桥式整流并电容滤波，在电容C1两端大约会有11V 多一点的电压，假如从电容两端直接接一个负载，当负载变化或交流电源有少许波动都会使C1两端的电压发生较大幅度的变化，因此要得到一个比较稳定的电压，在这里接一个三端稳压器的元件。

三端稳压器是一种集成电路元件，内部由一些三极管和电阻等构成，在分析电路时可简单的认为这是一个能自动调节电阻的元件，当负载电流大时三端稳压器内的电阻自动变小，而当负载电流变小时三端稳压器内的电阻又会自动变大，这样就能保持稳压器的输出电压保持基本不变。

因为我们要输出5V的电压，所以选用7805，7805前面的字母可能会因生产厂家不同而不同。

LM7805最大可以输出1A的电流，内部有限流式短路保护，短时间内，例如几秒钟的时间，输出端对地（2脚）短路并不会使7805烧坏，当然如果时间很长就不好说了，这跟散热条件有很大的关系。

三端稳压器后面接一个105的电容，这个电容有滤波和阻尼作用。

最后在C2两端接一个输出电源的插针，可用于与其它用电器连接,比如MP3等。

虽然7805最大电流是一安培，但实际使用一般不要超过500mA,否则会发热很大，容易烧坏。

一般负载电有200mA以上时需要散热片。

四．设计过程平时对于5v 的直流电源需求的情况比较多，在单片机，以及一些电路中应用的较多，因此，为了更方便快捷的由220v 的交流电得到这样的电源，故设计了一个电路。

LM317和LM337可调式稳压电源(学术参考)

1.方案选择设计一个电源，必须有变压，整流，滤波，稳压等部分。

其中最关键的部分是稳压，由于要求设计一个可调的稳压电源，所以可选择用LM317和LM337来实现，要求正的输出电压可以用LM317，要求负的输出电压可以选择LM337。

1）变压器：将交流电网电压220V，50HZ转化为整流电路所需的电压。

2）整流电路：将交流电变成直流电，可以选择封装好的整流桥，也可以用四个二极管搭建电路。

3）滤波电路：滤去整流输出电压中的纹波，可以选择电容，也可以选择电感。

4）稳压电路：由于要求可调，所以选择用可调式三端稳压器LM317和LM337来搭建电路。

2.元件选择1) .变压器使用一般电源变压器即可，应尽可能选损耗小的。

2）.整流部分用四个1N4007来搭建整流桥,1N4007最大正向平均整流电流：1.0A，最高反向耐压：1000V，低的反向漏电流：5uA（最大值）。

3）.滤波用电容，一般滤波电路常用的滤波电容有2200uF和1100uF两种，这里选用2000uF的电容。

4).稳压电路用一个LM317和一个LM337来构成，外加两个120Ω的固定电阻，两个168Ω的固定电阻，两个712Ω的滑线变阻器，四个1N4007二极管，两个10µF的电容，两个0.1uF的电容，两个100µF的电解电容。

3.关于三端集成稳压器的说明三端集成稳压器虽然应用电路简单，外围元件很少，但若使用不当，同样会出现稳压器被击穿或稳压效果不良的现象，所以在使用中必须注意以下几个问题。

(1)要防止产生自激振荡。

三端集成稳压器内部电路放大级数多，开环增益高，工作于闭环深度负反馈状态，若不采取适当补偿移相措施，则在分布电容、电感的作用下，电路可能产生高频寄生振荡，从而影响稳压器的正常工作。

虽然市电经整流后由容量很大的电容进行滤波，但铝电解电容器的寄生电感和电阻都较大，频率特性差，仅适用于50～200Hz 的电路。

稳压电路的自激振荡频率都很高，因此只用大容量电容难以对自激信号起到良好的旁路作用，需要用频率特性良好的电容与之并联才行。

高精度全自动交流稳压器-电源

宽压精密稳压电源使用说明书（内附保修卡）扬州华翔电子有限公司1) 2) 3) 4) 5)稳压器概述及主要技术指标如何选购稳压器的使用功率稳压器实地安装及使用说明稳压器常见故障及排除方法常用规格输出电流表及附解警告用户欢迎您选用本公司生产的高精度宽压精密稳压电源，使用前请详细阅读本说明书，在对本产品性能充分了解的情况下正确使用，并妥善保管本说明书，以供后参考。

谢谢合作。

、概述及主要技术指标（一）、概述随着我国工业的发展，人民生活水平不断提高，用电设备设施不断增加，电力供应不能及时满足高速增长用电的需要，特别是夏季用电高峰，电压波动极为频繁，致使工矿企业用电设施和家庭用电电器长期处于欠压状态运行，严重影响电器的安全和使用寿命。

本产品稳压精度高、调整时间快、损耗小、可长时间工作、允许1.6倍额定容量的瞬间过载。

并具有过电压、欠电压、过电流保护，安全可靠。

适用家庭、工矿企业、机关、科研单位、实验室的精密仪器供电，是一种理想的交流稳压电源。

JWP、TND、DBW系列单相宽压精密稳压电源和SJW、SBW 系列三相宽压精密稳压电源是由接触式调压器、取样控制电路、伺服电机等主要部件组成。

当市电电压不稳定或用户负载变化引起电压波动时，取样电路将电压变化信号经处理送伺服电机，使其带动接触式调压器碳刷相应移动，来保证输出电压稳定。

、、主要技术指标1、系列型号含义JWP 单相、三相宽压精密稳压电源TSD 豪华型壁挂式高精度宽压精密稳压电源DBW单相、SBW三相大功率补偿式自动交流稳压器（二）导购参考如何选购稳压器的使用功率：1、稳压器所标输出功率是最大功率。

家用电器的标称功率是指有功功率，而冰箱、空调、水泵等感性负载在启动瞬时间电流很大，因此电冰箱、空调、水泵按功率x（3～5倍）。

例如：3匹美的空调（220V用电）1 匹等于0.75 千瓦*3匹=2.25 千瓦*3 倍感性负载启动电流=6.75千瓦以上稳压器适用。

(美的维修安装技师推荐选用8KVA 稳压器)2、以专业水电安装技师及工厂专业电工、工程师和稳压器使用功率算法：一般工业设备按额定功率至少乘以2 倍以上使用功率，当使用在具备电机运转设备、大电流启动装置及冲击性负载设备上时，应选择3倍以上容量的稳压器，以免启动电流过大，供电线路降压而无法正常工作。

输入交流220v输出直流5v的直流稳压电源方案论证

输入交流220v输出直流5v的直流稳压电源方案论证要设计一个输入交流220v、输出直流5v的直流稳压电源方案,需要考虑以下几个方面:1. 稳压芯片选择:需要选择能够稳定输出5v的稳压芯片,如Vref电感耦合器(VRM)或LM317等。

2. 整流器:需要选择能够将交流220v转换为直流电流的电路,可以使用二极管或者三极管等元件进行整流。

3. 滤波器:为了避免交流分量的干扰,需要添加滤波器,可以使用电容或者电感等元件进行滤波。

4. 稳压电源电路:将整流器输出的直流电流经过稳压芯片的输入端,再将稳压芯片的输出连接到滤波器的输出端,从而实现输出直流5v的稳定电压。

下面是一个简单的直流稳压电源方案论证:1. 选择VRM芯片:使用Vref电感耦合器(VRM)作为稳压电源的核心元件,可以保证输出电压的稳定性和精度。

Vref电感耦合器的输出电压范围在1.2-1.8V之间,可以满足输出电压要求。

2. 整流器:使用二极管或者三极管等元件进行整流,可以将交流220v转换为直流电流。

由于二极管的特性,整流器的输出电压波形会发生失真,需要添加滤波器来滤除交流分量。

整流器的电流大小可以通过调整二极管或三极管的选择来调节。

3. 稳压电路:稳压电路由VRM芯片的输入端、滤波器的输出端和稳压芯片的输出端组成。

通过调整VRM芯片的参数,可以调节稳压芯片的输出电压,从而实现输出直流5v的稳定电压。

稳压芯片的参数可以通过手册或者仿真软件进行调整。

4. 电源线路:由于稳压电源需要连接到外部电路,需要适当的电源线路设计,以确保稳定的输出电压和抗干扰能力。

可以使用电缆或者电感等材料来保护电源线路和稳压芯片。

通过以上设计,可以实现输入交流220v、输出直流5v的直流稳压电源方案,可以保证输出电压的稳定性和精度。

1.25V至20V可调直流稳压电源设计方案

直流稳定电源设计制作人:某某题目：直流稳定电源的设计一、任务：设计并制作交流变换为直流的稳定电源。

二、要求：1．基本要求（1）稳压电源在输入电压220V、50Hz、电压变化范围＋15%～－20%条件下：a．输出电压可调范围为+9V～+12Vb．最大输出电流为1.5Ac．电压调整率≤0.2%（输入电压220V变化范围＋15%～－20%下，空载到满载）d．负载调整率≤1%（最低输入电压下，满载）e．纹波电压（峰-峰值）≤5mV（最低输入电压下，满载）f．效率≥40%（输出电压9V、输入电压220V下，满载）g．具有过流及短路保护功能（2）稳流电源在输入电压固定为＋12V的条件下：a．输出电流：4～20mA可调b．负载调整率≤1%（输入电压＋12V、负载电阻由200Ω～300Ω变化时，输出电流为20mA时的相对变化率）（3）DC-DC变换器在输入电压为+9V～+12V条件下：a．输出电压为+100V，输出电流为10mAb．电压调整率≤1%（输入电压变化范围+9V～+12V）c．负载调整率≤1%（输入电压+12V下，空载到满载）d．纹波电压（峰-峰值）≤100mV （输入电压+9V下，满载）2．发挥部分（1）扩充功能a．排除短路故障后，自动恢复为正常状态b．过热保护c．防止开、关机时产生的“过冲”（2）提高稳压电源的技术指标a．提高电压调整率和负载调整率b．扩大输出电压调节范围和提高最大输出电流值（3）改善DC-DC变换器a．提高效率（在100V、100mA下）b．提高输出电压（4）用数字显示输出电压和输出电流.三，稳压电源的研究背景本电源在市场上很有应用前景，可以作为收音机或掌机的外接电源，也可以用作手机电池的充电器，功率高点的还作为小型电视或其他家用电器的电源。

直流稳压电源是电子技术常用的仪器之一，它现在广泛的应用在学校教学，科学研究等领域，是电子设计人员进行实验操作和科学研究必不可少的电子仪器。

在日常的电子电路中，供电电源常常要用到稳压直流电源。

精密净化交流稳压电源说明书

精密净化交流稳压电源说明书一、产品简介精密净化交流稳压电源是专门为稳定电压的滤除电网杂波对精密仪器设备造成损害而设计专用前置设备。

精密净化交流稳压电源以稳压电源宽、净化杂波能力强而著称，且有稳压精度高，输出稳定的特点，用于配置于航空、医院、教育等系统高级设备的前端，如：计算机、CT机、核磁共振机，通讯基站等，能有效保护了尖端设备的正常运行和使用寿命，在全世界各行各业，可以说精密的终端设备都不能缺少它的保护。

二、工作原理“1791（JJW）”系列精密净化交流稳压电源采用了国际上属于电源调节器技术尖端的正弦能量分配器程式（即属于“正弦能量分配器”）。

它采用双向可控硅对输出电压进行快速精确的调节，实现交流电压的稳定；再通过大功率LC滤波器对双向可控硅的输出电压进行波形校正，以保证良好的正弦波输出。

大功率LC滤波器同时又能吸收掉来自电网的各种噪声电压和尖峰干扰，此款“1791（JJW）”系列精密净化交流稳压电源同时也具备有稳定电压和抗干扰的双重功能。
