电子电路识图的基本方法和技巧
教你三步看懂电路图的方法
教你三步看懂电路图的方法
电路图主要由元件符号、连线、结点、注释四大部分组成。
接下来给大家分享如何通过三个步骤看懂电路图，一起看一下具体内容。
看懂电路图的三个步骤
（1）首先要看有哪些图形符号和文字符号,了解电路图各组成部分的作用。
分清主电路和辅助电路。
交流回路和直流回路。
（2）主电路是电气控制线路中大电流流过的部分。
包括从电源到电机之间相连的电器元件。
看主回路时要通常从下往上看。
即先从用电设备开始经控制电器元件顺次往电源端看。
通过看主回路，要搞清楚负载是怎样取得电源的。
电源都经过哪些电器原件到达负载和为什么要通过这些电器原件。
（3）辅助电路是控制线路中除了主电路以外的电路。
起流过的电流比较小，看辅助电路时则上自上而下。
从左到右看，即先看主电源，再顺序看各条支路。
分析各条支路电器原件的工作情况及其对主回路的控制关系，注意电气与机械机构的连接关系。
如何画好电路图
（1）如果是串联电路，则按一定的次序从电源的正极向电源的负极画出，遇到什么就画什么，直到完成。
（2）如果是并联电路，可以采取分路完成的方法——将电路分解成几条路，然后一条一条完成连接；如果是并联电路，还要注意相交且相连的点要用明显的黑点描出。
（3）画好电路图应注意的事项:
①必须用电路符号表示元件，不能用实物图形。
②整个电路图画成方框型。
③按照实物图元件摆放顺序画电路图。
④养成随时将各元件用字母表示的好习惯。
⑤注意连接处不要形成开路，节点要点好。
快速看懂复杂电路图的方法与技巧
快速看懂复杂电路图的方法与技巧对于许多初学者来说，看懂复杂的电路图可能是一项挑战。
但是，通过掌握一些方法和技巧，你可以快速提高自己的读图能力。
以下是一些建议：一、掌握看图技巧1.快速浏览主回路和控制回路：首先，花些时间了解主回路和相应的控制回路。
主回路通常包括电源、开关、负载和保护元件等，而控制回路则包括用于控制主回路的继电器、接触器等元件。
通过比较主回路和控制回路，你可以了解整个电路的工作流程。
2.从上到下看图：正规的电路图通常按照从上到下的顺序逐步解释电路的工作原理。
这种方法有助于你逐步了解电路的各个部分以及它们之间的相互关系。
3.分部分看图：将电路图分成不同的部分来看，例如保护电路、测量电路和控制电路等。
这样有助于你更好地理解每个部分的功能和作用。
4.注意线号：在正规的电路图中，每条线、每个接线端子都有相应的线号。
线号实际上是导线的“名字”，相同的线号表示它们属于同一个分支并具有相同的作用。
通过查找线号，你可以更容易地理解电路图。
5.积累经验：最重要的是，通过不断看图、学习和实践来积累经验。
多看不同类型的电路图，尝试理解它们的工作原理，并与同事或老师讨论。
随着经验的积累，你会发现自己越来越擅长看懂复杂的电路图。
二、加强电工专业知识1.掌握电路基本原理：了解电路的基本原理是理解复杂电路图的基础。
学习欧姆定律、基尔霍夫定律等基本原理，并将它们应用到实际电路中。
2.了解电气拖动系统：熟悉电气拖动系统的组成和功能，包括电动机、接触器、继电器等元件的作用和工作原理。
这将有助于你更好地理解电路图中的各个部分。
3.掌握基础电路图：学习并熟练掌握一些基本的电路图，如电机正反转控制电路、电机星三角降压启动电路等。
通过了解这些基础电路图，你可以更容易地理解更复杂的电路图。
4.积累电子元件知识：了解各种电子元件的功能和作用，例如电阻、电容、二极管等。
这将有助于你更好地理解电路图中各个元件的作用和相互关系。
5.学习电路分析方法：掌握一些基本的电路分析方法，如支路电流法、节点电压法等。
识读电路图的要求和方法电子技术

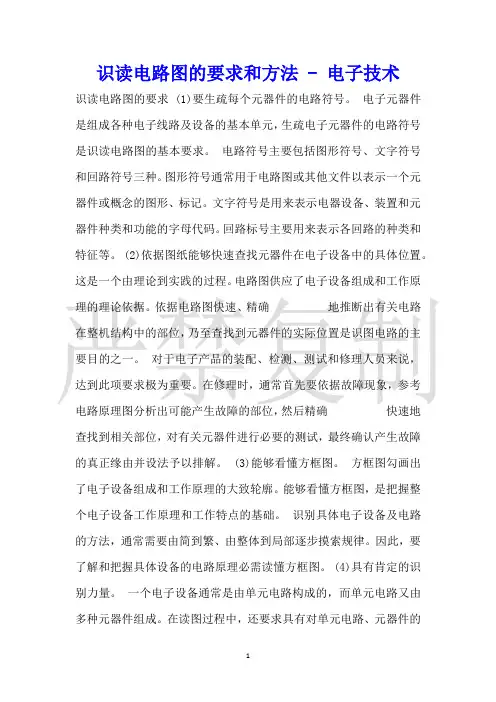

识读电路图的要求和方法 - 电子技术识读电路图的要求 (1)要生疏每个元器件的电路符号。
电子元器件是组成各种电子线路及设备的基本单元，生疏电子元器件的电路符号是识读电路图的基本要求。
电路符号主要包括图形符号、文字符号和回路符号三种。
图形符号通常用于电路图或其他文件以表示一个元器件或概念的图形、标记。
文字符号是用来表示电器设备、装置和元器件种类和功能的字母代码。
回路标号主要用来表示各回路的种类和特征等。
(2)依据图纸能够快速查找元器件在电子设备中的具体位置。
这是一个由理论到实践的过程。
电路图供应了电子设备组成和工作原理的理论依据。
依据电路图快速、精确地推断出有关电路在整机结构中的部位，乃至查找到元器件的实际位置是识图电路的主要目的之一。
对于电子产品的装配、检测、测试和修理人员来说，达到此项要求极为重要。
在修理时，通常首先要依据故障现象，参考电路原理图分析出可能产生故障的部位，然后精确快速地查找到相关部位，对有关元器件进行必要的测试，最终确认产生故障的真正缘由并设法予以排解。
(3)能够看懂方框图。
方框图勾画出了电子设备组成和工作原理的大致轮廓。
能够看懂方框图，是把握整个电子设备工作原理和工作特点的基础。
识别具体电子设备及电路的方法，通常需要由简到繁、由整体到局部逐步摸索规律。
因此，要了解和把握具体设备的电路原理必需读懂方框图。
(4)具有肯定的识别力量。
一个电子设备通常是由单元电路构成的，而单元电路又由多种元器件组成。
在读图过程中，还要求具有对单元电路、元器件的识别力量。
即确认各单元电路的性质、功能及组成元器件。
识别力量还应体现在对元器件的实物识别等方面。
识读电路图的方法任何一个电子设备，无论该电路简单程度如何，都是由基本的单元电路组成的。
在对单元电路进行分析时，要认准“两头”，即输入端和输出端，进而分析两端口信号的演化、阻抗特性，从而达到弄清电路的作用、用途的目的。
各种功能的单元电路都有各自独特的基本组成形式。
如何看懂电子电路图电子电路识图的基本方法和技巧说明

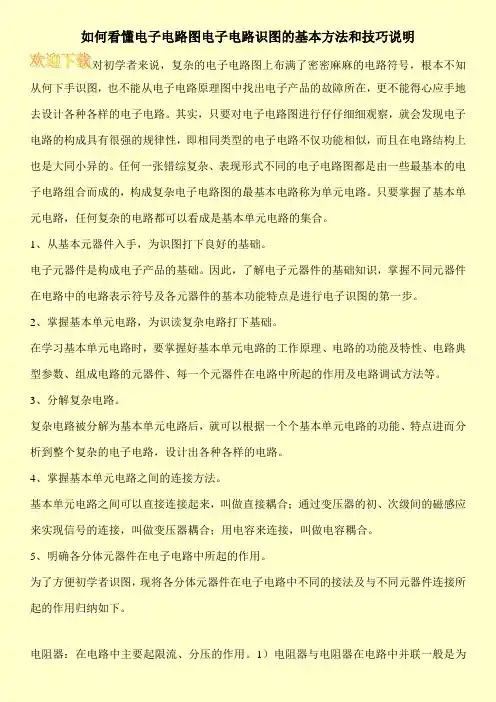

如何看懂电子电路图电子电路识图的基本方法和技巧说明对初学者来说，复杂的电子电路图上布满了密密麻麻的电路符号，根本不知从何下手识图，也不能从电子电路原理图中找出电子产品的故障所在，更不能得心应手地去设计各种各样的电子电路。
其实，只要对电子电路图进行仔仔细细观察，就会发现电子电路的构成具有很强的规律性，即相同类型的电子电路不仅功能相似，而且在电路结构上也是大同小异的。
任何一张错综复杂、表现形式不同的电子电路图都是由一些最基本的电子电路组合而成的，构成复杂电子电路图的最基本电路称为单元电路。
只要掌握了基本单元电路，任何复杂的电路都可以看成是基本单元电路的集合。
1、从基本元器件入手，为识图打下良好的基础。
电子元器件是构成电子产品的基础。
因此，了解电子元器件的基础知识，掌握不同元器件在电路中的电路表示符号及各元器件的基本功能特点是进行电子识图的第一步。
2、掌握基本单元电路，为识读复杂电路打下基础。
在学习基本单元电路时，要掌握好基本单元电路的工作原理、电路的功能及特性、电路典型参数、组成电路的元器件、每一个元器件在电路中所起的作用及电路调试方法等。
3、分解复杂电路。
复杂电路被分解为基本单元电路后，就可以根据一个个基本单元电路的功能、特点进而分析到整个复杂的电子电路，设计出各种各样的电路。
4、掌握基本单元电路之间的连接方法。
基本单元电路之间可以直接连接起来，叫做直接耦合；通过变压器的初、次级间的磁感应来实现信号的连接，叫做变压器耦合；用电容来连接，叫做电容耦合。
5、明确各分体元器件在电子电路中所起的作用。
为了方便初学者识图，现将各分体元器件在电子电路中不同的接法及与不同元器件连接所起的作用归纳如下。
电阻器：在电路中主要起限流、分压的作用。
1）电阻器与电阻器在电路中并联一般是为。
电子电路识图步骤

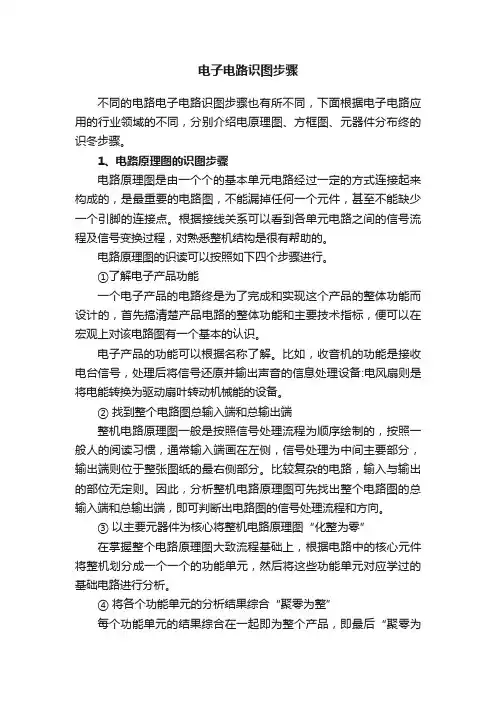

电子电路识图步骤不同的电路电子电路识图步骤也有所不同，下面根据电子电路应用的行业领域的不同，分别介绍电原理图、方框图、元器件分布终的识冬步骤。
1、电路原理图的识图步骤电路原理图是由一个个的基本单元电路经过一定的方式连接起来构成的，是最重要的电路图，不能漏掉任何一个元件，甚至不能缺少一个引脚的连接点。
根据接线关系可以看到各单元电路之间的信号流程及信号变换过程，对熟悉整机结构是很有帮助的。
电路原理图的识读可以按照如下四个步骤进行。
①了解电子产品功能一个电子产品的电路终是为了完成和实现这个产品的整体功能而设计的，首先搞清楚产品电路的整体功能和主要技术指标，便可以在宏观上对该电路图有一个基本的认识。
电子产品的功能可以根据名称了解。
比如，收音机的功能是接收电台信号，处理后将信号还原并输出声音的信息处理设备:电风扇则是将电能转换为驱动扇叶转动机械能的设备。
② 找到整个电路图总输入端和总输出端整机电路原理图一般是按照信号处理流程为顺序绘制的，按照一般人的阅读习惯，通常输入端画在左侧，信号处理为中间主要部分，输出端则位于整张图纸的最右侧部分。
比较复杂的电路，输入与输出的部位无定则。
因此，分析整机电路原理图可先找出整个电路图的总输入端和总输出端，即可判断出电路图的信号处理流程和方向。
③ 以主要元器件为核心将整机电路原理图“化整为零”在掌握整个电路原理图大致流程基础上，根据电路中的核心元件将整机划分成一个一个的功能单元，然后将这些功能单元对应学过的基础电路进行分析。
④ 将各个功能单元的分析结果综合“聚零为整”每个功能单元的结果综合在一起即为整个产品，即最后“聚零为整”，完成整机电路原理图的识读。
分析整机电路原理图，简单地说就是了解功用、找到两头、化整为零、聚零为整的思路和方法。
用整机原理指导具体电路分析、用具体电路分析诠释整机工作原理。
收音机整机电路原理图的单元电路划分过程如下图所示。
根据整机原理图中的主要功能部件和电路特征，可以将该电路划分成五个电路单元:高频放大电路、本机振荡电路、混频和中放电路、中频放大电路、中放和检波电路。
教你三步看懂电路图
教你三步看懂电路图初学电子电路图的方法和注意事项一、如何看懂电路图对于初学者，尤其是电子爱好者，学习电路图可能是一项挑战。
但只要掌握了正确的方法，就能够轻松入门。
以下是三个关键步骤，帮助你理解电路图：1.了解电子元件符号、构造、作用和功能：这是理解电路图的基础。
你需要从各种电子书籍和杂志上找到这些信息，熟悉常用电子元件的符号和特性。
2.学习单元电路中的交流回路和直流回路：这是电路分析的关键部分。
了解交流和直流回路的工作原理，能帮助你理解电路是如何工作的。
3.通过具体电路图，如收音机电路图，深入了解交流信号和直流电流的通路，包括反馈回路和谐振回路：这一步将理论知识与实际应用相结合，使你更深入地理解电路图。
二、修理识图的注意事项和方法修理识图是在修理过程中对电路图进行分析的过程，与学习电路工作原理时的识图有所不同。
以下是修理识图的要点：1.在整机电路图中建立检修思路：根据故障现象，判断故障可能发生的部分，确定下一步的检修步骤。
2.根据测量数据对相关元器件进行故障分析：例如，如果初步检查发现功率放大电路出现故障，可在功放电路图中进行具体分析。
3.查阅需要检修的某一部分电路图：了解这部分电路的工作原理，如信号的来源和去向。
4.查阅整机电路图中某一点的直流电压数据：这是修理识图的重要步骤，帮助你确定电路中各个点的电压状态，进一步分析故障原因。
三、上下拉电阻的作用与选择上下拉电阻在电子电路中发挥着重要作用，主要用途包括：1.提高输出电平：当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS电路的最低高电平，需要加上拉电阻来提高输出高电平。
2.提供泄荷通路：对于OC门电路，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。
此外，对于COMS芯片的管脚，加上拉电阻也是为了提高输出电平、提高芯片输入信号的噪声容限、增强抗干扰能力。
3.匹配电阻：在长线传输中，电阻不匹配容易引起反射波干扰，加上下拉电阻实现电阻匹配，有效抑制反射波干扰。
电路识图的方法与技巧
电路识图的方法与技巧电路图识图方法1.通过元器件学识图电子元器件是构成电子产品的最小单位，所以了解元器件的实物外形、电路符号、文字符号，再进一步了解它们的工作原理，是学习电路识图的基础。
由于电子元器件种类繁多，不可能短时间掌握所有的元器件，可以先了解电阻、电容、二极管、三极管等常用元器件。
2.通过单元电路学识图任何电子电路都是由不同数量的单元电路构成的，简单电路采用的单元电路数量较少，复杂电路采用的单元电路较多。
比如，自激式开关电源是由启动电路、振荡电路、误差取样放大电路、调宽电路、输出整流/滤波电路、保护电路构成的。
彩色电视机行扫描电路是由行振荡器、行激励电路、行输出电路构成的。
这些单元电路又是由电阻串/并联电路、电容串/并联电路、放大电路、振荡电路等基本单元电路构成的。
如果将整机电路比作是一间房屋，那电子元器件就是一砖一瓦，而单元电路就是一段墙。
因此，掌握了电子元器件和单元电路的工作原理和识图方法，也就可以快速掌握整机电路的识图方法。
复杂电路图识图技巧复杂电路图的识图应按照从局部到整体、从输入到输出、化整为零、聚零为整的思路和方法进行，用整机电路的工作原理指导单元电路，利用单元电路分析整机工作原理。
1.通过了解功能识图进行电路识图前，要清楚需要识图的电子产品的功能是什么，有什么特点。
比如，电视机、DVD或空调器用的遥控器，它主要的功能是当按下需要操作功能对应的按键后，微处理器的操作键输入端就会得到键控脉冲，被微处理器识别、处理后，输出控制信号。
控制信号再经放大电路进行放大，利用红外发射管发射出去。
红外信号最终被受控设备上的接收电路接收后，就可以实现用户需要的控制功能。
因此，遥控器要想正常工作，需要设置电源电路、单片机（微处理器）、操作键、放大电路、红外发射二极管。
了解产品功能可以帮助理解电路的构成和工作原理。
2.通过化整为零识图先将整机电路根据不同的功能划分为若干个单元电路，究竟划分多少个单元电路，不仅与电路的结构和复杂程度有关，而且与读者所掌握的电子技术知识多少和识图能力有关。
电气识图的基本方法和步骤
电气识图的基本方法和步骤1、电气识图的基本方法（1）结合电工电子基础知识识图所有电路如电力拖动、照明电子电路、仪器仪表等，都是建立在电工、电子技术理论基础之上的。
因此要想准确、迅速地看懂电气原理图的工作原理，必须具备电工电子基础知识。
如笼型异步电动机正反转控制，就是利用笼型异步电动机的旋转方向由电动机三相电源的相序决定的原理，用两个接触器进行切换，通过改变三相电源的相序，来改变电动机的旋转方向（正转或反转）。
（2）结合元器件的结构识图电路中有各种元器件，只有了解这些元器件的性能、结构、相互控制关系以及在整个电路中的地位和作用，才能搞清楚电路的工作原理。
配电电路中的负荷开关、断路器、熔断器等；电力拖动电路中常用的各种继电器、接触器和控制开关等（3）结合典型电路识图典型电路是指常见的基本电路，熟悉各种典型电路，识图时就能很快地分清主次环节，抓住主要矛盾，进而看懂复杂的电路图。
如电动机的起动、制动、正反转控制电路；继电保护电路、时间控制电路和行程控制电路、晶体管整流、振荡和放大电路等，不管电路多复杂，几乎都是由若干典型电路组成的。
（4）结合图样说明识图图样说明包括图目录、技术说明、元器件明细表、安装说明或施工说明。
通过看图样说明搞清楚电路的设计说明和安装施工要求。
这些内容有助于了解电路的大体情况，便于抓住识图重点，达到顺利识图的目的。
2、电气识图的基本步骤（1）看标题栏了解电气图的名称及标题栏中有关内容，结合有关的电路基础知识，对该电气图的类型、性质、作用有一个明确的认识，同时对电气图的内容有一个大致的轮廓印象（2）看电气图形符号和文字符号了解电气图内各组成部分的作用、信息流向、相互联系、控制关系，注意电气与机械机构的连接关系，从而对整个电路的工作原理、性能要求等有一个全面的了解（3）根据信息流向、布局顺序或主、辅电路进行分析①按信息流向逐级分析此种方法非常适于看电力电子电路图。
从信号输入到信号输出，信号流向贯穿始终；既可从负载分析到电源；又可从电源分析到负载，电流流向哪里便分析到哪里。
教你三步看懂电路图 从零开始学电路基础
教你三步看懂电路图从零开始学电路基础
电路图是很多同学在学习物理科目时比较头疼的一个环节，想当年小编就是败在了电路图上才选择了学文科！下文小编给大家整理了电路图的基础学习方法，供参考！
如何三步看懂电路图1、根据由大到小，由粗到细的顺序识读各种电路图 一般的电路图主要有整机或系统方框图、板块或系统电路原理图、印刷电路板图和板块连线图等类型。
这些电路图各有各的用途和特点，但又有内在联系。
在识读这些电路图时，可以按照由大到小、由粗到细的顺序来识读。
这个顺序符合人们认识事物的一般规律，实践证明是行之有效的办法，可使初学者少走许多弯路。
2、根据基本电路程式可以识读电路方框图（系统、板块或整机）
整机电路图有几种类型，其中组成方框图是其它类型电路图的基础，也是识读电路图的基础。
方框图又有整机简化方框图、整机详细方框图、板块组成方框图及系统方框图等类型。
有时，读者手边资料不全，可能没有上述各种方框图，或者方框图类型不全，为了正确、深入地读图，读者应当画出参考性组成方框图。
根据基本电路程式，可画出电路方框图。
根据整机电路原理图的电路程式可画出整机组成方框图，根据板块电路图的电路程式可画出板块系统组成方框图，根据系统电路图的电路程式可画出系统方框图。
电路组成方框图不反映电路的具体结构，主要是反映电路的功能，反映信号的变换过程，反映各级电路或各系统电路之间的联系，反映各种信号的来龙去脉。
实际上，看电路图的重要任务之一，就是研究分析传输信号的内容、种类、波形及它们的。
如何快速学看电子电路图？电子电路图讲解，掌握这8点技巧很重要！
如何快速学看电子电路图？电子电路图讲解，掌握这8点技巧很重要！电路分析或修理中问题特别多者，说明基础知识掌握的不好。
有的基础知识在书上一看就懂，一用就错，这时问题就自然来了。
如果发现自己看书时不懂的问题特别多，就说明看这本书的准备知识还不够，应从更基础的书看起。
不能采取跳跃式学习，认为自己已经懂的就不去认真学习，跨过几节看后面的内容，这时必然会出现问题很多的现象。
古人云：欲速则不达。
初步了解电子电路图图1所示是一个简单的电子电路图的例子。
电子电路图用来表示实际电子电路的组成、结构、元器件标称值等信息。
从这一电路图中可以看出，该电路由电阻器R1～R3、电容器C1～C3和三极管VT1等元器件组成。
各元器件之间的连接线路表明了这一电路中各元器件之间的连接关系，R1下面的270k表示该电阻的标称阻值，C1下面的100是该电容的标称容量，不标单位表示单位是pF，VT1下面的2SC536是该三极管的型号。
图1 电子电路图示意图了解电路图种类和掌握各种电路图的基本分析方法，是学习电子电路工作原理的第一步。
电子电路图主要有下列六种。
(1)方框图(包括整机电路方框图、系统方框图等)。
(2)单元电路图。
(3)等效电路图。
(4)集成电路应用电路图。
(5)整机电路图。
(6)印制电路板图。
方框图识图方法图2所示是一个两级音频信号放大系统的方框图。
从图中可以看出，这一系统电路主要由信号源电路、第一级放大器、第二级放大器和负载电路构成。
从这一方框图也可以知道，这是一个两级放大器电路。
图2 方框图示意图方框图种类较多，主要有三种：整机电路方框图、系统电路方框图和集成电路内电路方框图。
1.整机电路方框图整机电路方框图是表达整机电路图的方框图，也是众多方框图中最为复杂的方框图，关于整机电路方框图，主要说明下列几点。
(1)从整机电路方框图中可以了解到整机电路的组成和各部分单元电路之间的相互关系。
(2)在整机电路方框图中，通常在各个单元电路之间用带有箭头的连线进行连接，通过图中的这些箭头方向，还可以了解到信号在整机各单元电路之间的传输途径等。
怎样看电子电路图
怎样看电子电路图1.识图要点（1）电路组成电子电路图都是由各种元器件图形符号和文字符号组成的，如电阻、电容、电感、晶体管、集成电路等元器件。
要看懂一个电气设备的电子电路图，首先要了解图中使用了哪些电子元器件，这些元器件的结构、功能、特性是什么。
电路图中用得最多的是晶体管和集成电路，因此要了解晶体管的输入、输出特性以及工作在放大区、截止区和饱和区的条件，集成电路芯片的引脚及功能等。
还应了解一些敏感元件（如热敏元件、湿敏元件、气敏元件、光敏二极管）的功能、特性。
掌握图中所有元器件的工作特性、工作条件为识读电路图提供方便条件。
（2）“先易后难，先局部后整体，逐步深入”原则识图应先从较简单的局部电路分析开始，然后再进行整体电路分析。
在识图过程中要注意综合知识的运用，逐步深入，对基本电路理解得越深，掌握得越牢，就会化难为易，看懂复杂的电路图。
通过反复的训练和实践，取得一定经验，识图能力一定会逐步提高。
下面分别对模拟电子电路和数字电子电路的识图方法进行介绍。
2.电路识图方法（1）图物对照看图在看电子电路图之前，先阅读电气设备说明书，了解该设备的用途、安全注意事项，了解设备中的各开关、旋钮、指示灯、仪表的作用，然后结合实物在电路图中找到其相应的图形符号位置，从而了解它们属于哪一部分电路，功能是什么，有哪些控制作用，这样可大致了解电路的整体情况，为进一步详细、深入看图做好准备。
有的说明书给出框图，通过阅读框图大致了解整个电路由哪些部分组成，各部分之间的相互关系等，这样就可粗略地知道电路的构成、功能和用途。
（2）化整为零，逐级分析电子电路不论有多么复杂，都可以分解成若干个单元电路。
在模拟电路中，一般可分为输入电路、中间电路、输出电路、电源电路、附属电路等几部分。
每一部分又可分解为几个基本的单元电路，而单元电路又是由各种元器件构成。
还可用画框图的方法对整机电路进行分解，将电路按功能分成若干单元电路，找出它们之间的联系，搞清每一单元内的元器件作用，从而弄清楚每一单元电路的功能，进而搞清单元电路之间具有何种关系，从而对整个电路有完整的了解。
电气识图基础知识_识读电气图的基本方法和步骤
电气识图基础知识_识读电气图的基本方法和步骤电气识图基础知识_识读电气图的基本方法和步骤1. 识读电气图的基本方法有些电气图虽然不算太复杂，但如果不从电路原理上掌握其连线规律，诊断线路故障就比较困难，所以要顺利修好常用电气设备，就必须读懂和掌握电气图，尤其是初学者，更要学会识读电气图。
对于各类电气图的识读，通常有以下几种基本识图方法。
1)结合电工、电子技术基础知识看图在实际生产的各个领域中，所有电路(如输变配电、电力拖动、照明、电子电路、仪器仪表和家电产品等)都是建立在电工、电子技术理论基础之上的。
因此，要想迅速、准确地看懂电气图，必须具备一定的电工、电子技术知识。
例如三相笼型异步电动机的正转和反转控制，就利用了电动机的旋转方向由三相电源的相序来决定的原理，用倒顺开关或两个接触器进行切换，改变输入电动机的电源相序，从而改变电动机的旋转方向。
2)结合电气元件的结构和工作原理看图在电路中有各种电气元件，如配电电路中的负荷开关、断路器、熔断器、互感器、电表等;电力拖动电路中常用的各种继电器、接触器和各种控制开关等;电子电路中，常用的各种晶体二极管、晶体三极管、晶闸管、电容器、电感器及各种集成电路等。
因此在看电气图时，首先应了解这些电气元件的性能、结构、工作原理、相互控制关系及在整个电路中的地位和作用。
3)结合典型电路识图典型电路就是常见的基本电路，如电动机的启动、制动、正反转控制、过载保护、时间控制、顺序控制、行程控制电路;晶体管整流、振荡和放大电路;晶闸管触发电路;脉冲与数字电路等。
不管多么复杂的电路，几乎都是由若干典型电路组成的。
因此，熟悉各种典型电路，在看图时就迅速地分清主次，抓住主要矛盾，从而看懂较复杂的电路图。
4)结合有关图纸说明看图图纸说明表述了该电气图的所有电气设备的名称及其数码代号，通过阅读说明可以初步了解该图有哪些电气设备。
然后通过电气设备的数码代号在电路图中找到该电气设备，再进一步找出相互连线、控制关系，就可以尽快读懂该图，了解该电路的特点和构成。
一文教你看懂电路图丨基础知识积累
一文教你看懂电路图丨基础知识积累一张电路图通常有几十乃至几百个元器件，它们的连线纵横交叉，形式变化多端，初学者往往不知道该从什么地方开始，怎样才能读懂它。
其实电子电路本身有很强的规律性，不管多复杂的电路，经过分析可以发现，它是由少数几个单元电路组成的。
只要先熟悉常用的基本单元电路，再学会分析和分解电路的本领，看懂一般的电路图应该是不难的。
一、电子电路的意义电路图是人们为了研究和工程的需要，用约定的符号绘制的一种表示电路结构的图形。
通过电路图可以知道实际电路的情况。
这样，我们在分析电路时，就不必把实物翻来覆去地琢磨，而只要拿着一张图纸就可以了。
在设计电路时，也可以从容地纸上或电脑上进行，确认完善后再进行实际安装，通过调试、改进，直至成功。
我们更可以应用先进的计算机软件来进行电路的辅助设计，甚至进行虚拟的电路实验，大大提高工作效率。
二、电子电路图的分类常遇到的电子电路图有原理图、方框图、装配图和印版图等。
1、原理图原理图就是用来体现电子电路的工作原理的一种电路图，又被叫做“电原理图”。
这种图由于它直接体现了电子电路的结构和工作原理，所以一般用在设计（2、方框图（框图）方框图是一种用方框和连线来表示电路工作原理和构成概况的电路图。
从根本上说，这也是一种原理图。
不过在这种图纸中，除了方框和连线几乎没有别的符号了。
它和上面的原理图主要的区别就在于原理图上详细地绘制了电路的全部的元器件和它们连接方式，而方框图只是简单地将电路安装功能划分为几个部分，将每一个部分描绘成一个方框，在方框中加上简单的文字说明，在方框间用连线（有时用带箭头的连线）说明各个方框之间的关系。
所以方框图只能用来体现电路的大致工作原理，而原理图除了详细地表明电路的工作原理外，还可以用来作为采集元件、制作电路的依据。
3、装配图它是为了进行电路装配而采用的一种图纸，图上的符号往往是电路元件的实物的外形图。
我们只要照着图上画的样子，依样画葫芦地把一些电路元器件连接起来就能够完成电路的装配。
电子电路图的识图要领
最后顺便给出概括读图的口诀：弄清用途，化繁为简，抓住 两头，找出电源。以三极管为核心，从左到右，分析电位，揪住 地线。抓住两头，是指抓住输入、输出两头，分析信号的输入回 路和最后输出的控制对象；找出电源，是指搞清楚各部分所用电 源电压的极性和大小以及它们的来源：分析电位、揪住地线，是 指分析管子和某一节点的电位变化时，一定要以“共地线”为基 准，否则就搞不清电位变化的趋向，这在分析负反馈作用中是尤 为重要的。
指找出信号流向的路径。通常，输入在左方、输出在右方(面 向电路图)信号传输的枢纽是有源器件，所以可按它们的连接关系 来找。从左向右看过去信号的通路就大致找了出来。通路找出后， 电路的主要组成部分也就出来了。据各基本单元分成若干具有精 细程度与读者掌握电路类型的多少及经验有关。
操作3 整机分析，化整为零
单电击子输 产入 您品的设封计面与副制标作题
先将各部分的功能用框图表示出来(可用文字表达式、传输特 性、信号波形等方式在框图中注出)，然后根据它们之间的关系进 行连接，画成一个整体的框图，如图2 15所示，从这个框图就可 以看出各单元电路之间是如何互相配合来实现电路功能的。图中 标出了各基本单元的名称、相互联系和所对应的电路符号。
至此，电路的基本情况就大致清楚了，需要指出的是：对于 不同水平的读图者或不同的电路，所采取的具体步骤可能是不一 样的，上述方法仅供参考。至于电路中的次要部分和调整哪些元 件的参数能改善哪些技术指标，以及对各部分电路的性能进行定 量估算以进一步得出整个电路的性能指标等，则完全根据读图者 的能力自行分析了。
单电击子输 产入 您品的设封计面与副制标作题
任务八 电子电路图的识图要领
操作1 了解和分析电路功能及工作原理
了解所读的电子电路原理图用于何处、起什么作用，对于弄 清电路工作原理、各部分的功能及性能指标都有指导ቤተ መጻሕፍቲ ባይዱ义。划分 成单元电路后，根据已有的知识，定性分析每个单元电路的工作 原理和功能。
电子电路识图的基本方法和技巧
电子电路识图的基本方法和技巧对初学者来说，复杂的电子电路图上布满了密密麻麻的电路符号，根本不知从何下手识图，也不能从电子电路原理图中找出电子产品的故障所在，更不能得心应手地去设计各种各样的电子电路。
其实，只要对电子电路图进行仔仔细细观察，就会发现电子电路的构成具有很强的规律性，即相同类型的电子电路不仅功能相似，而且在电路结构上也是大同小异的。
任何一张错综复杂、表现形式不同的电子电路图都是由一些最基本的电子电路组合而成的，构成复杂电子电路图的最基本电路称为单元电路。
只要掌握了基本单元电路，任何复杂的电路都可以看成是基本单元电路的集合。
1、从基本元器件入手，为识图打下良好的基础。
电子元器件是构成电子产品的基础。
因此，了解电子元器件的基础知识，掌握不同元器件在电路中的电路表示符号及各元器件的基本功能特点是进行电子识图的第一步。
2、掌握基本单元电路，为识读复杂电路打下基础。
在学习基本单元电路时，要掌握好基本单元电路的工作原理、电路的功能及特性、电路典型参数、组成电路的元器件、每一个元器件在电路中所起的作用及电路调试方法等。
3、分解复杂电路。
复杂电路被分解为基本单元电路后，就可以根据一个个基本单元电路的功能、特点进而分析到整个复杂的电子电路，设计出各种各样的电路。
4、掌握基本单元电路之间的连接方法。
基本单元电路之间可以直接连接起来，叫做直接耦合；通过变压器的初、次级间的磁感应来实现信号的连接，叫做变压器耦合；用电容来连接，叫做电容耦合。
5、明确各分体元器件在电子电路中所起的作用。
为了方便初学者识图，现将各分体元器件在电子电路中不同的接法及与不同元器件连接所起的作用归纳如下。
电阻器：在电路中主要起限流、分压的作用。
1）电阻器与电阻器在电路中并联一般是为了增大电阻器的功率。
2）电阻器与电阻器串联并从中间引出抽头，在一般情况下是为了得到电阻器上的分压。
3）电阻与稳压管串联，电阻器为稳压二极管的限流电阻器。
4）电阻器与电容器串联组成微分电路，在这里电阻器为电容器的充电限流电阻器，充电常数由RC的乘积觉定。
史上最全电气原理图接线图识读方法及画图技巧资料
【史上最全】—电气原理图、接线图识读方法及画图技巧识图方法电气图纸一般可分为两大类，一类为电力电气图，它主要是表述电能的传输、分配和转换，如电网电气图、电厂电气控制图等。
另一类为电子电气图，它主要表述电子信息的传递、处理；如电视机电气原理图。
本文主要谈电力电气图的识读。
电力电气图分一次回路图、二次回路图。
一次回路图表示一次电气设备(主设备)连接顺序。
一次电气设备主要包括发电机、变压器、断路器、电动机、电抗器、电力电缆、电力母线、输电线等。
为对一次设备及其电路进行控制、测量、保护而设计安装的各类电气设备，如测量仪表、控制开关、继电器、信号装置、自动装置等称二次设备。
表示二次设备之间连接顺序的电气图称二次回路图。
一、电气图的种类电气图主要有系统原理图、电路原理图、安装接线图。
1．系统原理图(方框图)用较简单的符号或带有文字的方框，简单明了地表示电路系统的最基本结构和组成，直观表述电路中最基本的构成单元和主要特征及相互间关系。
2．电路原理图电路原理图又分为集中式、展开式两种。
集中式电路图中各元器件等均以整体形式集中画出，说明元件的结构原理和工作原理。
识读时需清楚了解图中继电器相关线圈、触点属于什么回路，在什么情况下动作，动作后各相关部分触点发生什么样变化。
展开式电路图在表明各元件、继电器动作原理、动作顺序方面，较集中式电路图有其独特的优点。
展开式电路图按元件的线圈、触点划分为各自独立的交流电流、交流电压、直流信号等回路．凡属于同一元件或相序；W、V、U继电器的电流、电压线圈及触点采用相同的文字。
展开式电路图中对每个独立回路，交流按．先交流后直流，由上直流按继电器动作顺序依次排列。
识读展开式电路图时，对照每一回路右侧的文字说明，而下，由左至右逐行识读。
集中式、展开式电路图互相补充、互相对照来识读更易理解。
3．安装接线图安装图中各元件图形、是现场维修中不可缺少的重要资料。
安装接线图是以电路原理为依据绘制而成，位置及相互间连接关系与元件的实际形状、实际安装位置及实际连接关系相一致。
怎么看懂电路图有哪些技巧
怎么看懂电路图有哪些技巧要理解和看懂电路图，首先需要具备一些基本的电子知识和技巧。
下面是一些有助于您理解电路图的技巧。
1.学习基本元件：学习电路图之前，了解电子元件是非常重要的。
常见的电子元件包括电阻、电容、电感、二极管、晶体管等。
了解这些元件的符号、功能和基本特性，这将有助于您后续理解电路图。
2.电路图符号的学习：每个元件在电路图上都有对应的符号。
学习并熟悉这些符号是理解电路图的基础。
可以通过查看电子教材、参考书籍或网络资源来学习这些符号。
3.理解电路结构：电路图是一种用以表示电路中元件和连接关系的图示。
电路图上通常会用线条表示导线，元件之间用线条连接，形成一个完整的电路结构。
理解电路图的结构可以帮助您更好地理解电路系统。
4.学习电路图的结构和符号：电路图一般由输入源、输出负载、电子元件和连接线组成。
了解这些组成部分的符号和连接方式，可以帮助您更好地理解电路图中各个元件之间的关系。
5.分析电路图的流程：电路图是一种表示电路的图示，通过图示可以分析电路中各个元件之间的连接方式和关系。
理解电路的分析过程对于理解电路图非常重要。
一般的电路分析包括三个基本步骤：确定电路的输入和输出，查找电路中的元件和连接，使用电路定律进行电路分析。
6.了解电路定律：电路定律是用来描述电路中电压、电流和电阻之间关系的一些规律。
例如欧姆定律可以描述电流和电阻之间的关系，基尔霍夫定律可以描述电流在电路中的分布情况。
通过了解这些定律，可以帮助您更好地分析电路图。
7.使用模拟软件进行实践：通过使用电子电路模拟软件，可以在计算机上实践电路分析和设计。
这些软件提供了一种直观的方式来理解电路图和电路系统的工作原理。
通过实践，可以加深对电路图的理解。
8.阅读相关教材和参考书籍：有关电路图的学习资料很多，可以阅读一些电子电路方面的教材和参考书籍来加深对电路图的理解。
这些书籍通常包含了丰富的实例和案例，可以帮助您更好地理解和应用电路图。
9.与他人讨论交流：与他人讨论交流对于理解电路图也是很有帮助的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子电路识图的基本方法和技巧
对初学者来说，复杂的电子电路图上布满了密密麻麻的电路符号，根本不知从何下手识图，也不能从电子电路原理图中找出电子产品的故障所在，更不能得心应手地去设计各种各样的电子电路。
其实，只要对电子电路图进行仔仔细细观察，就会发现电子电路的构成具有很强的规律性，即相同类型的电子电路不仅功能相似，而且在电路结构上也是大同小异的。
任何一张错综复杂、表现形式不同的电子电路图都是由一些最基本的电子电路组合而成的，构成复杂电子电路图的最基本电路称为单元电路。
只要掌握了基本单元电路，任何复杂的电路都可以看成是基本单元电路的集合。
1.从基本元器件入手，为识图打下良好的基础。
电子元器件是构成电子产品的基础。
因此，了解电子元器件的基础知识，掌握不同元器件在电路中的电路表示符号及各元器件的基本功能特点是进行电子识图的第一步。
2.掌握基本单元电路，为识读复杂电路打下基础。
在学习基本单元电路时，要掌握好基本单元电路的工作原理、电路的功能及特性、电路典型参数、组成电路的元器件、每一个元器件在电路中所起的作用及电路调试方法等。
3.分解复杂电路。
复杂电路被分解为基本单元电路后，就可
以根据一个个基本单元电路的功能、特点进而分析到整个复杂的电子电路，设计出各种各样的电路。
4.掌握基本单元电路之间的连接方法。
基本单元电路之间可以直接连接起来，叫做直接耦合；通过变压器的初、次级间的磁感应来实现信号的连接，叫做变压器耦合；用电容来连接，叫做电容耦合。
5.明确各分体元器件在电子电路中所起的作用。
为了方便初学者识图，现将各分体元器件在电子电路中不同的接法及与不同元器件连接所起的作用归纳如下。
电阻器：在电路中主要起限流、分压的作用。
1）电阻器与电阻器在电路中并联一般是为了增大电阻器的功率。
2）电阻器与电阻器串联并从中间引出抽头，在一般情况下是为了得到电阻器上的分压。
3）电阻与稳压管串联，电阻器为稳压二极管的限流电阻器。
4）电阻器与电容器串联组成微分电路，在这里电阻器为电容器的充电限流电阻器，充电常数由RC的乘积觉定。
在这里如果微分电路与二极管或单向晶闸管等半导体器件并联，且电路中有电感性负载，则微分电路在电路中起阻容吸收的作用，即吸收电感器由于在开机、关机一瞬间产生的较高感应电动势，保护半导体器件不因太高的感应电动
势而击穿损坏。
5）电阻器与电容器并联，在一般情况下电阻器为电容器的放电电阻器，放电常数也由RC决定。
6）电阻器与电感器并联，电阻器为电感器的放电电阻器。
7）在放大电路中，电阻器与晶体管基极相连，在一般情况下电阻器为晶体管基极偏置电阻电阻器；电阻器与集电极串接则为集电极负载电阻器，电阻器与发射极串接则为发射极电阻器。
电容器：在电路中的主要作用是储能、滤波等。
它的特点是通交流、隔直流。
1）电容器与电感器并联组成谐振电路（LC振荡电路）。
2）电容器与晶体管放大电路的输入、输出端连接，电容器起输入、输出耦合作用。
3）电容器与晶体管的发射极串接，在一般情况下电容器起交流旁路作用。
4）在放大电路的输入端，电容器与输入信号并接，一般起抗干扰信号的作用。
电感器：电感器在电路中的作用为滤波、储能。
电感器的主要特点是通直流、隔交流。
二极管：在电路中的作用是整流。
1）二极管与电感器并联，起到续流的作用，以防止电感器在断电时，电感中的反向自感电动势对电路中的晶体管器
件造成危害。
2）二极管与放大电路的输入信号并联接入晶体管的基极端，起到输入电路的限幅和钳位的作用。
3）二极管在脉冲变压器的二次侧，起到止逆流的作用。
晶体管：在电路中的主要作用为放大信号。
1）晶体管在电路中可构成各种放大电路，如共发射极电路、共集电极电路、共基极电路等。
2）晶体管在电路中可起到非线性电阻的作用，如在恒流源电路和串联型直流稳压电路中等。
场效应管：在电路中的作用与晶体管相同，即放大作用和非线性电阻的作用。
除此之外，场效应管还有一个显著的特点就是输入电阻高。
变压器：在电路中的主要作用是能量转换。
它的具体作用是作为电路的电源变压器、放大电路极间信号耦合、脉冲变压器及阻抗匹配等。
6.掌握各种典型集成电路块的原理、功能、引脚排列及作用。
由于电子技术的飞速发展，集成电路块成千上万，不可能对每一块集成电路都花时间去学习，但是必须有针对性地对一些常用的模拟集成块和数字集成电路块的原理、功能、引脚的排列及作用等了解清楚。
对于生疏的集成电路块，首先必须查找相关资料，弄清楚它的功能、引脚排列。
