高压绝缘材料对比分析报告
一般电线电缆绝缘材料优缺点对比分析

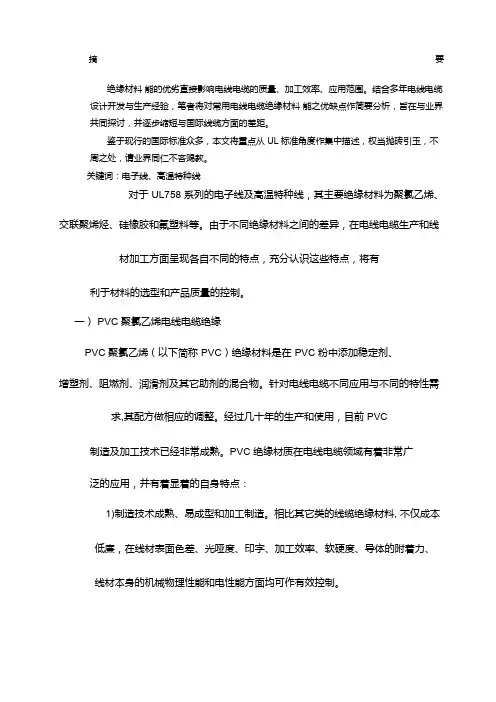

摘要绝缘材料能的优劣直接影响电线电缆的质量、加工效率、应用范围。
结合多年电线电缆设计开发与生产经验,笔者将对常用电线电缆绝缘材料能之优缺点作简要分析,旨在与业界共同探讨,并逐步缩短与国际线缆方面的差距。
鉴于现行的国际标准众多,本文将重点从UL 标准角度作集中描述,权当抛砖引玉,不周之处,请业界同仁不吝赐教。
关键词:电子线、高温特种线对于UL758 系列的电子线及高温特种线,其主要绝缘材料为聚氯乙烯、交联聚烯烃、硅橡胶和氟塑料等。
由于不同绝缘材料之间的差异,在电线电缆生产和线材加工方面呈现各自不同的特点,充分认识这些特点,将有利于材料的选型和产品质量的控制。
一)PVC 聚氯乙烯电线电缆绝缘PVC 聚氯乙烯(以下简称PVC)绝缘材料是在PVC 粉中添加稳定剂、增塑剂、阻燃剂、润滑剂及其它助剂的混合物。
针对电线电缆不同应用与不同的特性需求,其配方做相应的调整。
经过几十年的生产和使用,目前PVC 制造及加工技术已经非常成熟。
PVC 绝缘材质在电线电缆领域有着非常广泛的应用,并有着显着的自身特点:1)制造技术成熟、易成型和加工制造。
相比其它类的线缆绝缘材料, 不仅成本低廉,在线材表面色差、光哑度、印字、加工效率、软硬度、导体的附着力、线材本身的机械物理性能和电性能方面均可作有效控制。
2)具有非常良好的阻燃性能,故PVC 绝缘电线极易达到各类标准规定的阻燃等级。
3)在耐温方面,通过对材料配方优化改进,目前常用的PVC绝缘类型主要有以下三类:表I4)在额定电压方面,一般使用于额定1000V AC 及其以下电压等级, 可广泛应用于家用电器、仪器仪表、照明、网络通讯等行业。
5)琦富瑞塑胶事业部成功开发的无毒无味PVC 绝缘线,广泛使用于空调,冰箱等电器配线。
PVC 也有一些自身缺点,限制了其使用:1) 由于有大量氯元素,燃烧时会散发出大量浓烟会让人窒息,影响能见度,并产生一些致癌物质和HCl 气体,对环境造成严重危害。
高压交流电缆用交联聚乙烯绝缘料性能对比实验研究

高压交流电缆用交联聚乙烯绝缘料性能对比实验研究欧阳本红1,刘松华1,王诗航2,李建英2,李盛涛2(1. 中国电力科学研究院有限公司,湖北 武汉 430074;2. 西安交通大学 电气工程学院,陕西 西安 710049)摘 要:中国高电压等级交流电缆用交联聚乙烯(XPLE )绝缘料研发较晚,目前国产220 kV 电压等级绝缘料暂未获得工程应用。
以3种国内外高压电缆XLPE 绝缘料为研究对象,对比分析绝缘料热压试样的工频击穿场强、介电常数、介质损耗正切、熔融和结晶性能、拉伸强度、断裂伸长率、微观形貌和交联度等参数。
实验测试结果表明:国产XLPE 绝缘料的宏观性能参数已经和进口XLPE 绝缘料相差不大,甚至国产绝缘料试样的击穿场强和力学性能参数优于进口X1#试样,但同时也能够发现国产绝缘料的不足之处,例如击穿场强的稳定性较差、介质损耗角正切值偏大等。
研究结论可为国产电缆绝缘料的研发与性能提升提供数据支撑。
关键词:高压电缆;交联聚乙烯;绝缘性能DOI :10.11930/j.issn.1004-9649.2020061760 引言由于架空线占输电走廊面积大、不美观等原因,电缆化成为了未来城市电网建设的发展方向。
交联聚乙烯(XLPE )绝缘是目前高压电缆的主要绝缘形式,其具有优异的电气性能、机械性能和耐老化性能等,逐步取代了油纸电缆和充油电缆等。
目前,中国已经具备了制造500 kV 电压等级高压交、直流电缆的能力[1-2]。
然而,中国XLPE 电缆绝缘料的研发能力远远落后于国际先进水平。
为了打破目前高压电缆绝缘料依靠进口的局面,亟须推进中国XLPE 电缆绝缘料的研发与生产水平。
相比于北欧化工和陶氏化学等企业的电缆绝缘料,国内220 kV 电压等级电缆绝缘料研发仍处于起步阶段,尚未获得工程引用。
电缆料的分子链结构、复配过程、纯净度等的差别都会导致XLPE 绝缘理化性能的差异[3-7]。
全面表征分析国内外电缆绝缘料理化性能的差异,可明确国内电缆绝缘料的优化方向,为国产电缆绝缘料的综合性能改进提供数据支撑,具有重要的指导意义。
高压输电线路的绝缘材料性能研究

高压输电线路的绝缘材料性能研究1. 引言随着电力工业的迅速发展,高压输电线路扮演着至关重要的角色。
然而,高压输电线路在运行过程中会面临各种挑战,最主要的挑战之一就是保持其良好的绝缘性能。
为了解决这一问题,研究人员们不断努力,探索出各种绝缘材料以提高高压输电线路的性能。
本文将重点就高压输电线路绝缘材料的性能进行研究和讨论。
2. 绝缘材料的种类在高压输电线路中,常用的绝缘材料主要包括聚合物、橡胶和陶瓷等。
这些材料具有良好的绝缘性能和耐热性,能够在高压环境下有效地阻隔电流流动,保证电力传输的安全和稳定。
3. 绝缘材料的性能要求高压输电线路绝缘材料的性能要求非常高。
首先,绝缘材料要具备良好的绝缘性能,能够有效地抵抗电流的渗透和漏电。
其次,绝缘材料需要具备较高的耐热性能,以防止在高温环境下失去绝缘性能。
此外,绝缘材料还要具备较高的机械强度和耐候性,能够承受外部环境的挑战。
4. 绝缘材料性能的研究方法为了研究绝缘材料的性能,研究人员采用了多种方法。
首先,电学性能测试是最常见的研究方法之一。
通过测量绝缘材料的介电常数、击穿电压和电阻等参数,评估绝缘材料的性能。
另外,热性能测试也是必不可少的一项研究方法。
通过测量绝缘材料在高温环境下的性能指标,如热变形温度和耐热性,来评估其适应高压输电线路的能力。
此外,力学性能测试和耐候性测试也被广泛应用于绝缘材料性能的研究中。
5. 绝缘材料性能的影响因素绝缘材料性能的好坏受到多种因素的影响。
首先,材料的组成和结构对其性能起着决定性的作用。
不同材料的分子结构和化学性质差异较大,因此其绝缘性能也存在差异。
其次,制备工艺对绝缘材料的性能有重要影响。
适当的制备工艺可以提高材料的密实性和稳定性,从而提高绝缘材料的性能。
此外,材料的老化和损伤程度也会对性能产生显著影响。
6. 绝缘材料性能的改进方法针对目前绝缘材料性能存在的问题,研究人员们提出了多种改进方法。
首先,可以通过添加填料的方式来改善绝缘材料的性能。
超高压输电线路绝缘材料性能研究

超高压输电线路绝缘材料性能研究一、背景介绍随着电力工业的发展,超高压输电技术逐渐成为电力输配电领域的主流技术。
超高压输电线路以其传输能量高效、线损低、供能可靠等优势在现代化建设中发挥了重要作用,同时也面临着人们对其电气安全性和运行可靠性的关注。
超高压输电线路的可靠运行离不开绝缘材料的高性能,因此针对超高压输电线路绝缘材料的性能研究既涉及到电力工业的深入发展,也关乎国家能源安全、环境保护以及经济社会发展。
二、绝缘材料分类绝缘材料是在高电压下用于阻止电流漏流的材料,其性能决定着电力设备的安全运行。
绝缘材料根据其化学性质、电气性能、机械性能等特征可以分为如下几类:1.有机绝缘材料:有机绝缘材料包括纸板、胶合板、绝缘漆、胶带等。
这种材料具有良好的机械强度和绝缘性能,能够满足日常维护使用的需求,但不适宜用于高压大电流设备。
2.无机绝缘材料:无机绝缘材料主要包括瓷、玻璃、氧化铝等,因具有良好的耐热性、耐化学性以及高的机械强度和绝缘性能,能够满足高压、大电流设备的使用要求。
3.复合绝缘材料:复合绝缘材料是指由两种或两种以上的绝缘材料经过特定的工艺组合而成的材料,如玻璃纤维增强环氧树脂、硅橡胶等。
这种材料不仅具有有机材料的良好机械性能,还有无机材料的良好电绝缘性能技术。
三、绝缘材料的性能需求超高压输电线路对绝缘材料的性能要求极高,应具有如下几个方面的性能:1.电性能:超高压输电线路电压高,绝缘材料需具有好的介电强度,尤其要保证其在高电场下的耐电击穿性和耐放电性能。
2.热稳定性:超高压输电线路因电压高、电流大,其运行过程中会产生大量的热量,因此绝缘材料需具有良好的耐热性。
3.机械性能:超高压输电线路缆芯长度比较长,受到的加载也比较大,因此绝缘材料需具有良好的机械强度。
4.储存稳定性:超高压输电线路绝缘材料应长时间储存在恶劣环境中也要可以保持其原有的性能,稳定性高。
5.环保性:应尽量使用可回收或易降解的绝缘材料,避免珍稀金属的过度消耗和污染环境的发生。
高压绝缘材料对比分析

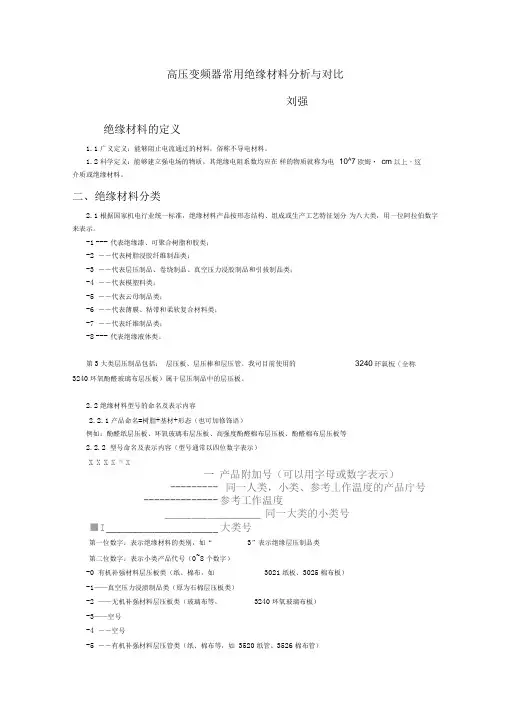

高压变频器常用绝缘材料分析与对比刘强绝缘材料的定义1.1广义定义:能够阻止电流通过的材料,俗称不导电材料。
1.2科学定义:能够建立强电场的物质,其绝缘电阻系数均应在 样的物质就称为电介质或绝缘材料。
二、绝缘材料分类2.1根据国家机电行业统一标准,绝缘材料产品按形态结构、组成或生产工艺特征划分 为八大类,用一位阿拉伯数字来表示。
-1 --- 代表绝缘漆、可聚合树脂和胶类;-2 ――代表树脂浸胶纤维制品类;-3 ――代表层压制品、卷绕制品、真空压力浸胶制品和引拔制品类;-4 ――代表模塑料类;-5 ――代表云母制品类;-6 ――代表薄膜、粘带和柔软复合材料类;-7 ――代表纤维制品类;-8 --- 代表绝缘液体类。
第3大类层压制品包括: 层压板、层压棒和层压管。
我司目前使用的 3240环氧酚醛玻璃布层压板)属于层压制品中的层压板。
2.2绝缘材料型号的命名及表示内容2.2.1产品命名=树脂+基材+形态(也可加修饰语)例如:酚醛纸层压板、环氧玻璃布层压板、高强度酚醛棉布层压板、酚醛棉布层压板等2.2.2 型号命名及表示内容(型号通常以四位数字表示)X X X X ™ X一 产品附加号(可以用字母或数字表示)--------- 同一人类,小类、参考丄作温度的产品庁号-------------- 参考工作温度__________________ 同一大类的小类号■I _____________________ 大类号第一位数字:表示绝缘材料的类别,如“3”表示绝缘层压制品类第二位数字:表示小类产品代号(0~8个数字) -0 有机补强材料层压板类(纸、棉布,如3021纸板、3025棉布板) -1——真空压力浸渍制品类(原为石棉层压板类)-2 ——无机补强材料层压板类(玻璃布等,3240环氧玻璃布板)-3——空号-4 ――空号 -5 ――有机补强材料层压管类(纸、棉布等,如 3520纸管、3526棉布管)10A 7欧姆• cm 以上,这 3240环氧板(全称-6 ――无机补强材料层压管类(玻璃布等,3640环氧玻璃布管)-7 -- 有机补强材料层压棒类(纸、棉布等,如3721酚醛棉布棒)-8 ——无机补强材料层压棒类(玻璃布等,3840环氧玻璃布棒)第三位数字:表示参考工作温度及耐温等级如我司3240环氧板,其耐温等级为F级,参考工作温度155C,数字表示为4第四位数字:表示同一大类、同一小类、同一参考温度的产品序列例如:酚醛棉布层压板:3025、3026、3027、3028附加的第五位数字或字母一般由生产企业附加,表示该型号产品的某些特性或特征例如:3240-1表示3240的经济型板(福润达)3025-CS 表示3025的经济型板并具有耐磨的特性(福润达)三、常用高压变频器绝缘材料3.1绝缘层压制品介绍酚醛树脂是根据苯酚、甲醛摩尔比【分子量比】的不同生产相互不同性质的树脂;棉布详细规格定义:a. 纱支:表示纱的细度单位,即纱长与纱重之比英制下棉纱重一磅,长840码为一纱支。
高压输电系统绝缘材料的性能分析及优化研究

高压输电系统绝缘材料的性能分析及优化研究高压输电系统是传输电力的主要途径之一,其中绝缘材料是保证电力输送安全和稳定的重要因素。
本文将就高压输电系统绝缘材料的性能分析及其优化研究展开探讨。
一、高压输电系统绝缘材料的种类和用途高压输电系统中常用的绝缘材料主要包括橡胶、塑料、亚麻布、玻璃纤维等,它们的核心作用是防止电线接触外部环境而引发的短路或漏电等安全事故。
不同的绝缘材料具有不同的物理化学性质,因此在选用时需要考虑其使用环境、耐热性、导电性等多种因素。
二、高压输电系统绝缘材料的性能分析1. 耐压性能耐压性能是绝缘材料的最主要特性之一。
在高压输电系统中,绝缘材料的耐压性能决定了电力输送的质量和安全。
通过对绝缘材料的耐电压测试可以评估其质量和可靠性,一般要求其能够承受1-10KV以上的电压。
2. 耐热性能绝缘材料在高压输电系统中常受高温环境的影响,因此其耐热性能也是关键因素之一。
一般要求绝缘材料能够承受50-150℃的高温环境,如若发生骤变或运行时温度过高很容易引发绝缘材料的老化、裂化、变形等问题。
3. 防水性能高压输电系统多处于极端自然环境下运行,绝缘材料的防水性能也很重要。
在不良天气条件下,如雨雪天气可能会涂到电线上,如果绝缘材料不能够起到很好的防水作用,就可能会导致正在输送的电力受到干扰而导致损失。
4. 导电性不良的绝缘材料很容易导致高压输电系统中发生漏电事故,因此绝缘材料的导电性也是评估绝缘材料质量的关键指标之一。
应检查绝缘材料联系器的导电性能,尤其是在潮湿和高温环境下,收敛器的金属部分必须始终与绝缘材料隔离开来,否则容易发生短路等情况。
三、高压输电系统绝缘材料的优化研究目前无论是我国还是国外高压输电系统,对于绝缘材料的优化都是一个持续的研究方向。
我们已经成功地开发了各种高性能的绝缘材料,并取得了不错的应用效果。
在未来,高压输电系统的绝缘材料优化研究仍然我国和世界各国工程技术研究的重点。
1. 引入新技术使用新技术如基于纳米技术和纳米材料制造绝缘材料的研究,在绝缘材料的电绝缘性、耐热性、抗水性、机械强度、成本控制等方面持续优化。
高电压绝缘技术课题报告我国特高压输电技术的对比分析报告

HUNAN UNIVERSITY我国特高压交直流输电技术的对比分析学院电气与信息工程学院专业电气工程及其自动化班级电自1101班小组成员:20110701110刘洋20110701111张宇松20110701117刘飞楚目录一、摘要二、我国特高压输电技术的现状与未来二、国外特高压发展概况三、特高压交、直流输电特性四、特高压输电方式适用场合五、特高压交直流输电技术的对比六、结语 (12)摘要:从世界范围看,特高压输电技术将长期发展。
根据中国电网的发展趋势,特高压电网将由1000kV级交流输电系统和±800kV级直流系统组成。
根据特高压交流和直流2种输电方式不同的技术经济特性,比较分析了两者的适用场合,并对特高压输电线路的防雷保护、可靠性、稳定性、电磁环境、绝缘子选型和交直流配合等技术问题,分别展开比较。
得出主要结论:特高压交流主要定位于近距离大容量输电和更高一级电压等级的网架建设,特高压直流主要定位于送受关系明确的远距离大容量输电以及部分大区、省网之间的互联;特高压直流的正极性导线比负极性导线更易遭受雷害;应避免出现由一个大电厂通过数回特高压交流线路集中送至同一地区的情况,也要重视包含多回特高压和超高压直流线路的“多馈入直流输电系统”的安全稳定问题;建议中国特高压输电线路优先采用大吨位、高强度的合成绝缘子,并采用由数片玻璃防污绝缘子和合成绝缘子构成的组合绝缘子方式,避免合成绝缘子芯棒碳化脆断的事故发生。
关键词:特高压交流;特高压直流;防雷;可靠性;稳定性;电磁环境;绝缘子;交直流配合我国特高压输电技术的现状与未来引言:大智慧阿思达克通讯社2月28日讯,国家电网公司26日发布2013年社会责任报告。
2013年国网特高压累计输电1390亿千瓦时,同比增长93%,每年拉动GDP增长约3200亿元。
关键词:特高压输电、我国特高压直流输电技术、我国特高压交流输电技术、现状、发展前景一、特高压输电1、概述:特高压是世界上最先进的输电技术。
高压输电线路绝缘材料性能及可靠性评价

高压输电线路绝缘材料性能及可靠性评价高压输电线路是连接电源站和用电地区的重要电力设施,而电线路绝缘则是其中必不可少的部分。
绝缘材料是电力系统中的关键组件,如果绝缘材料失效都会对电气设备造成危害。
因此,对高压输电线路绝缘材料的性能和可靠性进行评价是必要的。
一、高压输电线路绝缘材料类型高压输电线路绝缘材料广泛采用高分子材料,其中最常用的是聚乙烯、聚氯乙烯、交联聚乙烯和乙烯丙烯橡胶等。
这些材料具有绝缘性能好、机械强度高、湿漏电量低等优点。
此外,高压输电线路中的绝缘材料不仅有架空线路上的导线绝缘,还有隔离开关、避雷器、电缆头接头等部件的绝缘。
二、高压输电线路绝缘材料性能评价1.耐热性评价高压输电线路绝缘材料在运行过程中需要承受极高的温度和高压负荷,因此耐热性是绝缘材料的一个重要性能指标。
实验中通常采用热失重法、热氧化稳定性测试等方法来进行评价。
2.绝缘强度评价绝缘强度是衡量绝缘材料是否具有良好绝缘性能的指标。
在评价过程中,可以采用电击穿试验和电弧跟踪试验等方法,通过测定样品在设定电场下承受电极之间的电气断裂电压来评价绝缘强度。
3.电学性能评价高压输电线路绝缘材料性能评价中最重要的指标就是电学性能,这包括介电常数、介电损耗角正切值、电阻率、电容率和电传导率等。
三、高压输电线路绝缘材料可靠性评价高压输电线路绝缘材料在实际运行中往往会受到电气压力、温度、湿度和紫外线等自然环境因素的影响,这些因素将会导致绝缘材料的老化和劣化。
因此,对高压输电线路中的绝缘材料进行可靠性评价至关重要。
我们可以采用实验法和分析法等进行评价。
1.实验法实验法一般是利用模拟的重复老化实验来测试绝缘材料在特殊环境下的寿命。
通过加速老化,评价绝缘材料在短时间内的寿命表现,并预测其长时间的寿命和可靠性。
2.分析法分析法是通过对绝缘材料的化学结构、物理性质和机械性质进行分析,预测绝缘材料的寿命和老化方式。
这种方法不仅能够预测绝缘材料的寿命、老化程度和老化模式,还能够推测绝缘材料与环境因素之间的关系,有助于提高绝缘材料的可靠性。
