超高压输电公司百色局第1页合成绝缘子憎水性状态检测1.目的合成绝缘子具有耐污闪、湿闪性能好，重量轻等优点，在我国电力系统中得到了日益广泛的应用。
合成绝缘子优异的耐污闪性能源于其外绝缘材料硅橡胶的良好憎水性，但是在运行过程中污秽、潮湿、放电等因素经常引发憎水性下降甚至丧失，导致合成绝缘子污闪电压显著下降而引发闪络事故，严重威胁电力系统的安全运行。
因此，迫切需要有效检测、评估合成绝缘子的憎水性，提高其使用的安全性和可靠性，保障电网的稳定运行。
合成绝缘子耐污闪能力强，主要因为它独具的憎水性和憎水迁移性，合成绝缘子的憎水性状态的检测对保证电力系统稳定运行有着深远意义。
硅橡胶复合绝缘子优异的防污闪性能来源于其外绝缘材料硅橡胶良好的憎水性和独特的憎水迁移性。
所谓憎水性是指绝缘子表面不易受潮，吸附的水分以不连续的孤立小水珠的形式存在，不形成连续水膜，从而限制了表面泄漏电流，提高闪络电压；所谓憎水迁移性是指硅橡胶表面脏污后，硅橡胶可以把自身的憎水性迁移到污秽物表面，使污秽物表面也有憎水性。
实践证明，运行中的复合绝缘子由于污秽、潮湿、放电、低温等因素的影响，其憎水性会发生下降甚至丧失，并直接影响输变电设备的防污闪性能，甚至威胁系统的安全运行。
因此，对运行中的复合绝缘子的憎水性进行检测是十分必要的。
2.目前常用的检测方法和其局限性目前，适用于现场的憎水性测量方法主要是瑞典输电研究所提出的喷水分级法。
该方法将复合绝缘子表面的憎水性分为7级并给出分级判据和标准图片，HC-1级和HC-7级分别对应憎水性最强和最差（即完全亲水）的状态。
试验中，用普通喷壶对试品表面喷洒水雾，观察水分在试品表面的分布情况，对比分级判据和标准图片，得出绝缘子表面的憎水性状况。
喷水分级法的缺陷是对人的主面判断依赖性较大，准确度不高；同时也发现图像中水迹选择、拍摄角度、拍摄距离、试样选区形状及大小等因素会影响憎水性判断结果。
3.改进依据基本工作方法（1）采用喷水分级法（即HC分级法）。
合成绝缘表面憎水性分级方法介绍
合成绝缘表面憎水性分级方法介绍

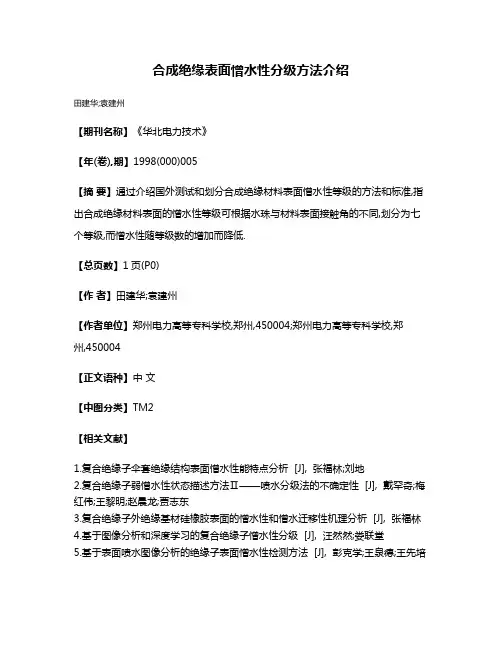

田建华;袁建州
【期刊名称】《华北电力技术》
【年(卷),期】1998(000)005
【摘要】通过介绍国外测试和划分合成绝缘材料表面憎水性等级的方法和标准,指出合成绝缘材料表面的憎水性等级可根据水珠与材料表面接触角的不同,划分为七个等级,而憎水性随等级数的增加而降低.
【总页数】1页(P0)
【作者】田建华;袁建州
【作者单位】郑州电力高等专科学校,郑州,450004;郑州电力高等专科学校,郑州,450004
【正文语种】中文
【中图分类】TM2
【相关文献】
1.复合绝缘子伞套绝缘结构表面憎水性能特点分析 [J], 张福林;刘地
2.复合绝缘子弱憎水性状态描述方法Ⅱ——喷水分级法的不确定性 [J], 戴罕奇;梅红伟;王黎明;赵晨龙;贾志东
3.复合绝缘子外绝缘基材硅橡胶表面的憎水性和憎水迁移性机理分析 [J], 张福林
4.基于图像分析和深度学习的复合绝缘子憎水性分级 [J], 汪然然;娄联堂
5.基于表面喷水图像分析的绝缘子表面憎水性检测方法 [J], 彭克学;王泉德;王先培
因版权原因，仅展示原文概要，查看原文内容请购买。
Q／CDT 107 001-2005 中国大唐集团电力设备交接和预防性试验规程
Q/CDT 中国大唐集团公司企业标准Q/CDT 107 001-2005 电力设备交接和预防性试验规程2005－11－07发布2005－11－07实施中国大唐集团公司发布中国大唐集团公司文件大唐集团制『2005』156号关于印发中国大唐集团公司《电力设备交接和预防性试验规程》的通知集团公司各分支机构、子公司，各直属企业：为规范和统一集团公司系统内部电力设备交接和预防性试验要求，使集团公司系统试验工作更科学、更合理，集团公司在广泛征求系统各单位和部分技术监督管理服务单位意见的基础上，编写了大唐集团公司《电力设备交接和预防性试验规程》，现印发给你们，请遵照执行。
本规程由集团公司安全生产部设备管理处负责解释。
各单位在执行过程中如发现不妥或需要补充之处，请以书面形式报集团公司安全生产部设备管理处。
本规程自发布之日起执行。
附件：中国大唐集团公司企业标准Q/CDT-2005 《电力设备交接和预防性试验规程》（另发）二00五年十一月七日主题词：集团公司电力设备预防性规程通知抄送：华北、黑龙江、吉林、河北、山西、西北、甘肃、河南、安徽、江苏、湖南、广西电力试验研究院。
中国大唐集团公司总经理工作部 2005年11月7日印发目录1总则 (5)2 旋转电机 (6)3 电力变压器及电抗器 (14)4 互感器 (23)5 开关设备 (27)6 套管 (36)7 支柱绝缘子、悬式绝缘子、合成绝缘子、RTV涂料 (37)8 电力电缆线路 (38)9 电容器 (42)10 绝缘油和六氟化硫气体 (46)11 避雷器 (50)12 母线 (53)13 二次回路 (53)14 1KV及以下的配电装置和馈线线路 (54)15 接地装置 (55)16电除尘器 (58)17 红外检测 (59)附录A 同步发电机和调相机的交流试验电压、老化鉴定和硅钢片单位损耗 (62)附录B 绝缘子的交流耐压试验电压标准 (69)附录C 污秽等级与对应附盐密度值 (69)附录D 橡塑电缆内衬层和外护套破坏进水的确定方法 (69)附录E 橡塑电缆附件中金属层的接地方法 (70)附录F 避雷器的电导电流值和工频放电电压值 (70)附录G 高压电气设备的工频耐压试验电压标准 (71)附录H 电力变压器的交流试验电压 (71)附录I 油浸电力变压器绕组直流泄漏电流参考值 (72)附录J 合成绝缘子和RTV涂料憎水性测量方法及判断准测 (72)附录K 气体绝缘金属密封开关设备老炼实验方法 (72)附录J 断路器回路电阻厂家标准 (72)1 总则1．1 电力设备绝缘的交接和预防性试验是检查、鉴定设备的健康状况，防止设备在运行中发生损坏的重要措施。
在运合成绝缘子憎水性测量方法
运行合成绝缘子憎水性测量方法
（试用稿）
华北电力集团公司
华北电力科学研究院有限责任公司
为配合华北电力集团公司生产部[2001]58号文“关于下发2001年华北电力集团公司反污专业工作会议纪要的通知及生产部[2001]59号文“关于《京津唐电网合成绝缘子运行情况分析会议纪要》的通知中关于“测量在运合成绝缘子表面憎水性的要求，特编写“运行合成绝缘子憎水性测量方法（试用稿）”。
1．憎水性分级测量：
运行合成绝缘子的憎水性测量采用喷水分级法（HC法），该方法将材料表面的憎水性状态分为7级，分别表示为HC1﹑HC2﹑HC3﹑HC4﹑HC5﹑HC6、HC7，其中HC1对应最佳憎水性，HC7对应最差憎水性及完全憎水性。
憎水性分级的典型状态如图1所示。
（1）喷水装置的要求：
喷水装置采用质量较好的喷壶，可以方便﹑稳定地调节出雾状水流。
喷射角的校验方法如下：在距喷水装置的喷嘴25cm处立一张纸，喷射方向垂直于该纸，喷水10-15次，形成的湿斑直径在25-35cm之间为合适。
（2）憎水性分级测量的要求：
喷水装置的喷嘴距试品25cm，约每秒喷水一次，共喷射25次，喷射方向尽量垂直于试品表面，憎水性分级值（HC值）应在喷水结束后30S内读取（按图1确定）。
2．气象参数测量
为综合分析合成绝缘子的外绝缘状况，要求测量﹑记录憎水性分级的同时，记录当日及前两日的气象参数，其中要求测量的参数为当时﹑当地的温度﹑湿度（可用干﹑湿球温度计测量），仅要求记录的参数为当日及前两日该地区的天气情况（包括温度﹑湿度﹑风力﹑晴﹑阴﹑雾﹑雨等），可取自当地气象台站的预报数据。
图1憎水性分级示意图。
憎水性小综述
复合绝缘子憎水性检测的方法综述摘要憎水性，是一个耐水渗透的标准，在对复合绝缘子的性能评价中是必不可少的。
本文总结了目前常用的几种憎水性的测试方法，如静态接触角法（CA法），动态接触角法，喷水分级法（HC法），动态滴水法。
考虑到使用的范围，另外一些的测试方法没有在这里进行总结陈述。
憎水性，反映的是材料耐水渗透的一个技术指标，通常以一定量的雾状水喷淋试样后，试样中的未透水部分的体积的百分比例来表示。
在高压输电的绝缘研究过程中，复合绝缘子因为其质量轻、强度高、耐污闪能力强等优点逐渐在电力系统中得到了广泛的应用，超越了瓷、玻璃绝缘子的应用范围。
作为应用广泛的绝缘设备，绝缘子的各项性能备受关注，憎水性成为影响复合绝缘子的污秽特性的基本因素，对复合绝缘子的憎水性测试是判断复合绝缘子的绝缘性能的重要手段。
随着我国工农业、经济的快速发展，大气的污染也在加剧，大气环境的影响已经成为裸露绝缘电气设备绝缘性能的主要因素，对复合绝缘子的憎水性测试显得更为重要[1]。
目前，憎水性测试采用的有静态接触角法（CA），喷水分级法（HC），动态接触角法，动态滴水法。
静态接触角法，简单来说就是将水滴在试样上，通过测量水、空气、式样的接触面的切线角进行憎水性的判断，将接触角大于90°的试样判定为憎水性良好，而小于90°的试样判定为亲水性。
目前采用静态接触角法的主要是平整规则的硅橡胶材料，常用数码相机获得水珠的图像，使用量角器等方法测量获得水珠在水平面的边缘的切线与水平线的夹角，由于该方法是通过肉眼观察读数获得的接触角，虽然使用简单，结果也有一定的准确性，但是受到了相机的分辨率和人为因素的影响，水煮的边缘常常会有一些不清晰，尤其是在与水平线的相交处。
这种方法的测试憎水性，受图像清晰度和人为影响的干扰较大。
文献【2】考虑到当水珠中的含水量不是很大时（水珠体积＜6μL），水珠图像呈圆形，而用于硅橡胶静态接触角测量的图像符合这种条件。
合成绝缘子和RTV涂料憎水性测方法及判断专责
合成绝缘子和RTV涂料憎水性测方法及判断专责J1 通则绝缘子憎水性测量包括伞套材料的憎水性、憎水性迁移特性、憎水性恢复时间、憎水性的丧失与恢复特性。
运行复合绝缘子憎水性测量应结合检修进行。
需选择晴好天气测量，若遇雨雾天气，应在雨雾停止4天后测量。
憎水性状态用静态接触角（θ）和憎水性分级（HC）来表示。
J2 试品准备J2.1试品要求试品的配方及硫化成型工艺应与按正常工艺生产绝缘子的伞套相同。
若绝缘子伞裙与护套的配方及硫化成型工艺不同，则应对伞裙材料及护套材料分别进行试验。
静态接触角法（CA法）采用平板试品，面积为30～50平方厘米，试品厚度3～6mm，试品数量为3个。
喷水分级法(HC法)采用平板或伞裙试品，面积50～100平方厘米，试品数量为5个。
J2.2清洁表面试品预处理用无水乙醇清洗表面，然后用自来水冲洗，干燥后置于防尘容器内，在实验室标准环境条件下至少保存24h。
J2.3试品涂污及憎水性迁移按照DL/T 810附录B中B.2.2、B.2.3条的方法涂污，盐密和灰密分别为0.1mg/cm2、0.5mg/cm2。
涂污后的试品置于实验室标准环境条件下的防尘容器内进行憎水性迁移，迁移时间为4天。
J3 测量方法J3.1静态接触角法（CA法）静态接触角法即通过直接测量固体表面平衡水珠的静态接触角来反映材料表面憎水性状态的方法。
可通过静态接触角测量仪器、测量显微镜或照相等方法来测量静态接触角θ的大小。
水珠的体积4～7μl左右（即水珠重量4～7mg），每个试品需测5个水珠的静态接触角（3个试品15个测量点的平均值为θav、最小值为θmin）。
J3.2喷水分级法（HC法）喷水分级法是用憎水性分级来表示固体材料表面憎水性状态的方法。
该法将材料表面的憎水性状态分为6级，分别表示为HC1～HC6。
HC1级对应憎水性很强的表面，HC6级对应完全亲水性的表面。
憎水性分级描述见DL/T 810附录E，典型状况见附图。
对憎水性分级测量和喷水装置的要求如下：1）喷水设备喷嘴距试品25cm，每秒喷水1次，共25次，喷水后表面应有水份流下。
憎水性
对线路影响
复合绝缘子在强电场作用、日光照射、湿度、污秽、酸雨等作用下，硅橡胶材料老化，憎水性下降，甚至消 失，积污加剧，产生电晕、电弧等放电，泄漏电流增大，而电晕电弧放电等又加剧了复合绝缘子的老化过程，如 此恶性循环，直至发生严重事故，影响着电力系统的安全运行 。
憎水性
反映材料耐水渗透的技术指标
01 定义
03 测试方法
目录
02 对线路影响
反映材料耐水渗透的一个技术指标，以经规定的方式，一定流量的水流喷淋之后，试样中未透水部分的体积 百分率来表示。——GB 10299-2011
对合成绝缘子憎水性的全面评价应该包括清洁表面的憎水性、憎水性的迁移特性、憎水性的丧失特性以及憎 水性丧失以后的恢复特性四个方面。
复合绝缘子具有憎水性，污湿环境使其表面凝结形成离散液滴，并与表面干区交替存在，导致绝缘子表面电 场发生畸变，当液滴间干区的电场强度达到空气的击穿电场强度时，绝缘子在很低电压条件下就会产生间歇式局 部放电。放电电弧的存在使液滴周围憎水性减弱甚至丧失，加速了局部电弧的发展并最终形成闪络 。
测试方法
IEC/TS 62073-2003给出了三种憎水性的测试方法：接触法，表面张力法和喷水分级法。
【亲水性】：材料在空气中与水接触时能被水润湿的性质。
【憎水性】：材料在空气中与水接触时不能被水润湿的性质。
【润湿】就是水被材料表面吸附的过程。材料分子与水分子之间的相互作用的内聚力大于水分子之间的内聚 力时，水分子能很快在材料表面铺散开来。此时，在材料、水和空气的交点处，沿水滴表面的切线与材料表面所 成的夹角（称润湿角）θ≤90°，材料呈现亲水性。若θ>90°，材料呈现疏水性。
硅橡胶绝缘产品憎水性测试方法
硅橡胶绝缘产品憎水性测试方法及注意事项华北电力科学研究院有限责任公司随着近年来复合绝缘子﹑RTV涂料及增爬裙的大量使用，依靠传统的盐密值已不能准确表述电力设备的外绝缘状况。
为此针对上述硅橡胶类外绝缘产品的特征提出了“憎水性测试”检测项目。
完整的憎水性测量包括下述四项内容：（1）测量洁净状态下（或当前状态下）硅橡胶表面的憎水性；（2）测量定量人工染污状态下硅橡胶表面的憎水迁移性；（3）测量洁净状态下硅橡胶表面憎水性的丧失性能；（4）测量洁净状态下硅橡胶表面憎水性的恢复性能。
测量方法包括静态接触角测量和喷雾（或喷水）分级测量，其中对于现场运行的硅橡胶外绝缘设备仅需做当前状态下硅橡胶表面的憎水性测量，即上述内容（1），但须记录测量期间及之前一段时间内的气象条件；若需全面评估硅橡胶产品的憎水性能，则应在实验室做全上述四项内容。
一．现场憎水性测量1．测量点的选择（1）复合绝缘子每条线路的每个厂家的每批产品均选择一支复合绝缘子作为测量点，该绝缘子应为该批绝缘子中运行环境最为恶劣的一支。
“环境最为恶劣”指当地污染状况最为严重及（或）阴雨潮湿天气相对最多﹑等。
取该绝缘子的横担侧（低压侧）第一片﹑中间一片及导线侧（高压侧）第一片伞裙做测量，上﹑下表面均测。
测量周期为一年一次。
（2）RTV涂料如果该RTV用于线路，则测量点选择方法同复合绝缘子；如果该RTV用于变电设备，则每站的每个厂家的每批涂料选择电压等级最高的一台设备的一相瓷瓶做测量点。
其它同复合绝缘子。
（3）增爬裙每站的每个厂家的每批增爬裙选择电压等级最高的一台设备的一相瓷瓶做测量点。
取该相瓷瓶的低压侧第一片﹑中间一片及高压侧第一片增爬裙做测量，仅测量上表面。
其它同复合绝缘子。
2．憎水性测量方法：运行硅橡胶产品的憎水性测量采用喷水分级法（HC法），该方法将材料表面的憎水性状态分为7级，分别表示为HC1﹑HC2﹑HC3﹑HC4﹑HC5﹑HC6及HC7，其中HC1对应最佳憎水性，HC7对应最差憎水性，即完全亲水性。
一种绝缘子rtv喷涂质量评价
一种绝缘子rtv喷涂质量评价摘要：一、引言二、绝缘子RTV 喷涂质量的评价标准三、RTV 喷涂质量的影响因素四、RTV 喷涂质量的检测方法五、结论正文：一、引言随着我国电力行业的快速发展，对于电力设备的质量要求也越来越高。
其中，绝缘子RTV 喷涂质量的评价成为了一项重要的研究内容。
本文将对绝缘子RTV 喷涂质量的评价进行探讨，分析其影响因素，并提出相应的检测方法。
二、绝缘子RTV 喷涂质量的评价标准绝缘子RTV 喷涂质量的评价主要从以下几个方面进行：1.喷涂层的厚度：喷涂层的厚度是影响绝缘子RTV 喷涂质量的重要因素，过厚或过薄的喷涂层都会影响其绝缘性能。
2.喷涂层的均匀性：喷涂层的均匀性对于绝缘子的绝缘性能和机械性能都有重要影响。
3.喷涂层的附着力：附着力是评价喷涂质量的重要指标，直接影响绝缘子的使用寿命。
三、RTV 喷涂质量的影响因素RTV 喷涂质量的影响因素主要包括：1.喷涂设备：喷涂设备的性能和参数设置直接影响喷涂质量。
2.涂料性能：涂料的性能直接影响喷涂层的性能，如涂料的粘度、固化时间等。
3.喷涂环境：环境温度、湿度等都会对喷涂质量产生影响。
四、RTV 喷涂质量的检测方法RTV 喷涂质量的检测方法主要包括：1.厚度检测：通过测量喷涂层的厚度，评价其质量。
2.均匀性检测：通过检测喷涂层的均匀性，评价其质量。
3.附着力检测：通过检测喷涂层的附着力，评价其质量。
五、结论绝缘子RTV 喷涂质量的评价是一个复杂的过程，需要从多个方面进行评价。
同时，RTV 喷涂质量的影响因素众多，需要在生产过程中进行严格控制。
复合绝缘子的憎水性
复合绝缘子的憎水性
复合绝缘子的憎水性也被称为湿润性,复合绝缘子外绝缘的表面张力决定了复合绝缘子的憎水性, 这种性能也表征了水分对复合绝缘子外绝缘的湿润能力。
复合绝缘子的憎水性有三种测试方法：
1、接触角法：此种憎水性的表征方法是通过放置在绝缘子表面的水珠的边沿
与材料表面之间形成的接触角来表征复合绝缘子的憎水性状态。
2、表面张力法: 此种方法是通过给定的混合液体，其表面的张力来间接的反
映复合绝缘子的憎水性状态。
3、喷水分级法：操作简单, 此种方法是通过检测时用普通喷壶对绝缘子表面
喷洒水雾, 是最早由瑞典输电研究所提出来的。
我们可以通过观察水分在绝缘子表面的湿润状态并对照分级判据和参考图像,从而得出复合绝缘子的憎水性的状态。
复合绝缘子的憎水性的三种测量方法的比较:
这几种测量方法中,测量精度最高的是接触角法, 表面张力法很少使用,接触角法被广泛应用于具有简单形状的复合绝缘子的憎水性变化特性及其机理的研究。
表面张力法其测量污秽试样的可行性以及多次测量的累积效应尚需进一步检验。
这几种方法中，喷水分级法操作最为简捷,既可以对简单形状的复合绝缘子进行测试也可以对真实绝缘子进行非破坏性测试，此种为常用的复合绝缘子的憎水性的检测方法。
总而言之，复合绝缘子的憎水性是硅橡胶绝缘子非常重要的考核标准之一，只有拥有高等级的憎水性的复合绝缘子才能被广泛应用到输配电线路架设中去。
更多关于复合绝缘子的憎水性的问题请参考沧州华菱电器网站的其他页面。
复合绝缘子憎水性检测方法研究
复合绝缘子憎水性检测方法研究发表时间：2019-03-29T15:18:16.643Z 来源：《电力设备》2018年第29期作者：叶堂柱韦海坤邝凡[导读] 摘要：复合绝缘子憎水性是检测其运行状态的重要指标之一，对复合绝缘子的憎水性能进行检测是判断复合绝缘子抗污闪性能的重要手段，也是确保复合绝缘子安全运行的重要保证。
（广东电网有限责任公司东莞供电局广东省东莞市 523050）摘要：复合绝缘子憎水性是检测其运行状态的重要指标之一，对复合绝缘子的憎水性能进行检测是判断复合绝缘子抗污闪性能的重要手段，也是确保复合绝缘子安全运行的重要保证。
本文简述了目前的几种复合绝缘子憎水性检测方法，并分析了各种方法的原理和优劣，最后总结并展望了复合绝缘子憎水性检测方法的发展趋势。
关键词：复合绝缘子；憎水性；检测方法引言硅橡胶复合绝缘子具有体积小、重量轻、机械强度高、憎水性强、耐污闪性能好、不测零值和少维护等优点，在世界范围内发展应用很快，尤其在我国发展迅猛。
运行中的复合绝缘子会由于老化原因导致复合绝缘子憎水性下降，甚至丧失憎水性能，使复合绝缘子耐污闪电压下降，发生污闪的几率增加。
憎水性作为复合绝缘子运行状态的重要指标之一，对其进行检测是判断复合绝缘子抗污闪性能的重要手段，也是确保复合绝缘子安全运行的重要保证。
因此，开展复合绝缘子憎水性检测技术的研究至关重要。
1复合绝峰子的憎水性和憎水迁移性复合绝缘子憎水性是指绝缘子表面吸附的水分以孤立不连续的小水珠的形式存在，不能形成连续水膜，限制表面泄露电流的发展，提高污闪电压。
复合绝缘子憎水迁移性是指绝缘子表面染污后，将硅橡胶的憎水性迁移至污秽层的表面，使污秽层表面也有憎水性。
2复含绝缘子憎水性检测方法复合绝缘子憎水等级检测的方法归纳起来主要包括：静态接触角法、动态接触角法、表面张力法、喷水分级法和基于数字图像处理的憎水性等级评判。
2•1静态接触角测量法液滴在固体表面的静态接触角是反映液体在固体表面润湿性的重要指标之一，其定义如图1所示，0即为静态接触角。
复合绝缘子和硫化硅橡胶涂层憎水性性能分析-全国输配电技术协作网
基于多旋翼无人机平台的复合绝缘子憎水性检测系统的研制国网河南省电力公司检修公司目录前言憎水性检测的现状多旋翼无人机在输电线路检测中的优势多旋翼无人机憎水性检测系统的构成无人机憎水性检测系统研究的关键点无人机憎水性检测系统的操作步骤复合绝缘子和硫化硅橡胶涂层憎水性性能分析结论前言本次项目通过介绍多旋翼无人机在输电线路检测中的优点、多旋翼无人机憎水性检测系统的构成及憎水性检测的操作步骤，探讨基于多旋翼无人机平台的复合绝缘子憎水性检测系统的研制与应用。
复合绝缘子运行现状随着复合绝缘子挂网数量的增多和运行年限的增长，其憎水性下降甚至丧失而导致复合绝缘子发生污闪事故的概率增大。
电力行业标准《输变电设备状态检修试验规程》规定复合绝缘子和室温硫化硅橡胶涂层的状态评估中要求，憎水性检测是重要的试验项目，是保证复合绝缘子外绝缘性能的有效手段。
憎水性检测的方法憎水性检测主要是瑞典输电研究所提出的喷水分级法。
使用普通喷壶对绝缘子表面按照一定的距离和次数等要求喷洒水雾，观察水分在试品表面的分布情况，对比分级判据和标准图片，得出绝缘子表面的憎水性状况。
目录前言憎水性检测的现状多旋翼无人机在输电线路检测中的优势多旋翼无人机憎水性检测系统的构成无人机憎水性检测系统研究的关键点无人机憎水性检测系统的操作步骤复合绝缘子和硫化硅橡胶涂层憎水性性能分析结论传统憎水性检测方法 均需要作业人员登塔才能进行，费时费力、作业风险大。
两种方法共同点 在线路带电的情况下，带电作业人员使用复合绝缘子带电检测仪进行检测，当复合绝缘子串较长时，受操作杆重量的限制，带电作业人员无法对带电侧复合绝缘子进行全面检测。
带电停电 高空作业人员在停电线路上携带喷壶和相机进行检测。
目录前言憎水性检测的现状多旋翼无人机在输电线路检测中的优势多旋翼无人机憎水性检测系统的构成无人机憎水性检测系统研究的关键点无人机憎水性检测系统的操作步骤复合绝缘子和硫化硅橡胶涂层憎水性性能分析结论多旋翼无人机在输电线路检测中的优势多旋翼无人起飞降落方便，技术简单，成本低廉，操作简单，近年来在输电线路巡检中得到广泛应用。
500KV线路合成绝缘子憎水性检查现场作业指导书
500KV线路复合绝缘子憎水性检查现场作业指导书
1．编写说明
为了检测合成绝缘子运行状况，分析合成绝缘子的表面憎水性是否满足运行条件，为预知性维修提供第一手资料，特制定线路复合绝缘子憎水性检查现场作业指导书，以便在线路停电检修期间完成对复合绝缘子憎水性抽查。
2. 适应范围
本指导适用于500KV线路复合绝缘子憎水性检查作业项目。
测试点选择：
3. 规范性引用文件
国家电网公司电力安全工作规程（电力线路部分）国电网安监[2005]83号
DL/T 741—2001 架空送电线路运行规程
GBJ233-1990 110～500KV架空电力线路施工及验收规范
DL/5092-1999 110-500KV架空送电线路设计技术规范
《国家电网公司发布的国家电网公司安全生产规程规定》
防止电力生产重大事故的重点要求
《2002年京津唐电网盐密测量、憎水性测量资料》（华北电力科学研究院有限责任公司）
根据DL/T 741-2001《架空送电线路运行规程》第６条制定4. 技术参数和分级标准
5. 检测前的准备工作
5.1.人员的要求
5.2.组织措施
5.3工作人员安全职责
5.4检测所用工器具及材料
5.5危险点控制分析
5.6安全措施
5.7技术措施
6.现场作业程序6.1 开工
6.2 作业内容步骤及标准
第11 页共14 页。
复合绝缘子检测平台及憎水性检测一体化研究
复合绝缘子检测平台及憎水性检测一体化研究摘要：基于实现快速检测复合绝缘子表面憎水性的需求，并满足快速、精确、客观等条件，本文中提出一种相对简单的、符合便携式需求的绝缘子憎水性检测装置设计方案，其工作机制为图像处理和分类，利用嵌入式平台的绝缘子憎水性进行判断。
结合边缘图像分割方法提取水珠目标，检测结果表明具有便捷、高效、精确的优势，极大地规避了人工观测中存在的误差现象。
关键词：复合绝缘子；憎水性；检测平台；一体化在电力设备故障检测与诊断过程中，绝缘子是一类重要的信息来源。
复合绝缘子由于具有强度高、质量轻、寿命长、维护简单等优势，在目前的电网建设中得到了广泛的应用，在一定程度上可视为判断电网稳定运行的依据。
复合绝缘子的多种状态参数中“憎水性”检测至关重要。
“憎水性”作为材料耐水渗透的一个重要指标，也是判断复合绝缘子老化、腐蚀程度的重要依据。
显而易见的是，在较为恶劣的自然条件及强电场作用下，很容易导致外部硅橡胶材料的憎水性下降，从而出现电弧、电晕等放电，造成泄露电流程度扩大，从而严重影响电网系统的正常运转；一种有效地复合绝缘子憎水性检测机制是非常必要的。
一、复合绝缘子憎水性检测及平台设计（一）复合绝缘子憎水性检测方法概述憎水性对输电线路中复合绝缘子的影响机制，主要是潮湿污染环境中导致绝缘子材料表面凝结大量水珠状液体，随着湿度、温度、压力等变化在表面干区交替存在，时间一长在复合绝缘子上就会出现表面电场畸变，一旦液滴之间干区电场强度达到空气击穿电场强度，就会出现间歇性局部放电现象。
针对复合绝缘子表面憎水性的检测至关重要，目前较为成熟的方法有三种，分别是接触角法、表面张力法、表面喷水法。
这三种方法各有特点，其中表面喷水法实施起来最为简单，也最为常见，它对于设备支持的要求也比较低，喷水法划分为HC1到HC6六个等级，代表了憎水性从升高趋势到逐渐降低趋势，这种检测方法的准确性不高，并且容易受到检测人员主观意识的影响。
