住宅施工图设计任务书
施工图设计任务书之二——住宅设计
1．9 施工图设计任务书之二——住宅设计一、题目单元式多层住宅设计二、目的和要求通过本次设计使学生在初步设计的基础上，能够运用建筑构造设计的基本理论和方法继续完成建筑施工图设计，了解设计的全过程。
三、设计条件同第一部分1．2。
四、设计内容及图纸要求按建筑制图标准规定绘制A2图纸2—3张，完成下列内容：1．标准层单元平面图1．比例1：50。
(1) 画出厨房、卫生间的固定设备。
(2) 标注各部分尺寸：外部尺寸：三道尺寸(即总尺寸、轴线尺寸、墙段和门窗洞口尺寸)。
内部尺寸：内部墙段、门窗洞口、墙厚等细部尺寸。
(3) 标注楼面标高。
(4) 标注定位轴线及轴线编号、门窗编号、剖切符号和详图索引符号等。
(5) 注写图名和比例。
2．剖面图1—2个，比例1：50或1：100。
(1) 绘出剖切到或投影可见的固定设备。
(2) 标注室内外地面、楼面、平台面、门窗洞口顶面和底面以及檐口底面或女儿墙顶面等处的标高。
(3) 标注建筑总高、层高以及门窗洞口和窗间墙等细部尺寸。
(4) 标注主要轴线及编号、详图索引号，注写图名和比例。
3．立面图组合立面2个，比例1：100(1) 标明建筑外形及门窗、雨篷、外廊等配件的形式和位置，注明外墙饰面材料和做法。
(2) 标注边轴线及编号，注写图名、比例。
4．屋顶平面图比例1：100或1：200(1) 表示出各坡面交线、檐沟或女儿墙和天沟、雨水口和屋面上人孔、烟囱等位置，标注排水方向和坡度值。
(2) 标注屋面标高(结构上表面标高)，标注屋面上人孔等突出屋面部分的有关尺寸。
(3) 标注各转角处的定位轴线及编号。
(4) 外部标注两道尺寸(即轴线尺寸和雨水口到邻近轴线的距离和雨水口的间距)；(5) 标注详图索引符号，注写图名和比例。
5．外墙详图1—2个，1：30.6. 其它详图2—3个，比例自选。
要求选择有代表性的节点，表示清楚各部分的构造关系，标注有关细部尺寸、标高、轴线编号以及做法说明等。
7．门窗明细表和设计说明(1) 门窗明细表(按一个单元统计)：(2) 设计说明：主要包括工程概况、设计标准、施工说明和建筑做法说明等。
住宅、幼儿园、配套及地下车库项目施工图设计任务书

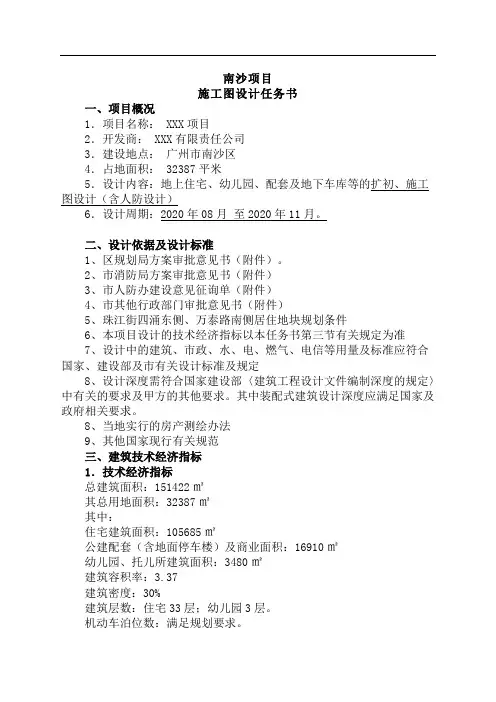

南沙项目施工图设计任务书一、项目概况1．项目名称： XXX项目2．开发商： XXX有限责任公司3．建设地点：广州市南沙区4．占地面积： 32387平米5．设计内容：地上住宅、幼儿园、配套及地下车库等的扩初、施工图设计（含人防设计）6．设计周期：2020年08月至2020年11月。
二、设计依据及设计标准1、区规划局方案审批意见书（附件）。
2、市消防局方案审批意见书（附件）3、市人防办建设意见征询单（附件）4、市其他行政部门审批意见书（附件）5、珠江街四涌东侧、万泰路南侧居住地块规划条件6、本项目设计的技术经济指标以本任务书第三节有关规定为准7、设计中的建筑、市政、水、电、燃气、电信等用量及标准应符合国家、建设部及市有关设计标准及规定8、设计深度需符合国家建设部〈建筑工程设计文件编制深度的规定〉中有关的要求及甲方的其他要求。
其中装配式建筑设计深度应满足国家及政府相关要求。
8、当地实行的房产测绘办法9、其他国家现行有关规范三、建筑技术经济指标1．技术经济指标总建筑面积：151422㎡其总用地面积：32387㎡其中：住宅建筑面积：105685㎡公建配套（含地面停车楼）及商业面积：16910㎡幼儿园、托儿所建筑面积：3480㎡建筑容积率：3.37建筑密度：30%建筑层数：住宅33层；幼儿园3层。
机动车泊位数：满足规划要求。
2、限额指标：地上部分含钢量应控制在：（ 45 ）Kg/m2地下部分非塔楼区含钢量应控制在：（ 110 ）Kg/m2地下部分塔楼区含钢量应控制在：（ 140 ）Kg/m2地下人防区含钢量应控制在：（ 160 ）Kg/m2地上部分混凝土用量应控制在：（ 0.37）m3/m2地下部分非塔楼区混凝土用量应控制在：（ 1.1 ）m3/m2地下部分塔楼区混凝土用量应控制在：（ 2 ）m3/m2地下车库层高（非人防区域普通车库）：（3.5）m地下车库层高（人防区域普通车库）：（3.6）m地下车位平均面积：（34）m2/车3.设计变更率不得大于1%。
高层住宅施工图设计任务书

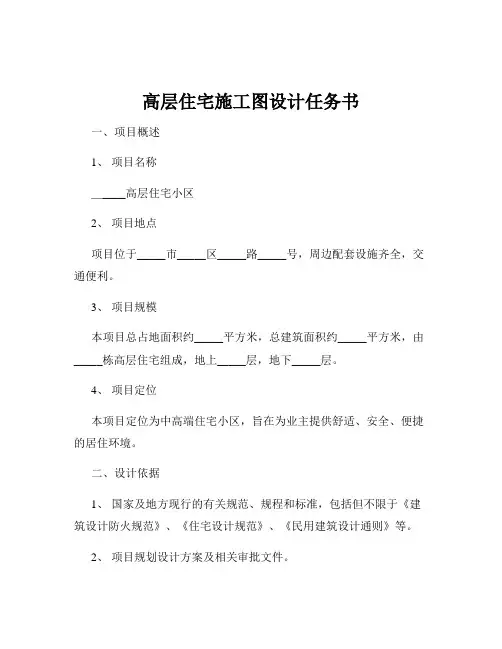

高层住宅施工图设计任务书一、项目概述1、项目名称＿____高层住宅小区2、项目地点项目位于_____市_____区_____路_____号，周边配套设施齐全，交通便利。
3、项目规模本项目总占地面积约_____平方米，总建筑面积约_____平方米，由_____栋高层住宅组成，地上_____层，地下_____层。
4、项目定位本项目定位为中高端住宅小区，旨在为业主提供舒适、安全、便捷的居住环境。
二、设计依据1、国家及地方现行的有关规范、规程和标准，包括但不限于《建筑设计防火规范》、《住宅设计规范》、《民用建筑设计通则》等。
2、项目规划设计方案及相关审批文件。
3、建设单位提供的设计任务书及相关要求。
三、设计范围1、本次施工图设计范围包括但不限于建筑、结构、给排水、电气、暖通等专业的设计。
2、设计内容应涵盖地下室、主体结构、屋面、外立面、室内装修、室外工程等。
四、建筑专业设计要求1、平面布局（1）住宅户型设计应满足不同用户的需求，布局合理，功能分区明确，动静分离，流线顺畅。
（2）每套住宅应保证充足的采光和通风，卧室、客厅等主要房间应朝向良好。
（3）公共区域如电梯厅、楼梯间等应宽敞明亮，方便通行。
2、层高与净高（1）住宅标准层层高为_____米，室内净高不低于_____米。
（2）地下室层高根据设备布置及停车要求确定，净高不低于_____米。
3、外立面设计（1）外立面风格应简洁大方，与周边环境相协调，具有现代感和品质感。
（2）选用的建筑材料应经久耐用，易于维护和清洁。
4、墙体与保温（1）外墙采用_____保温材料，满足节能要求。
（2）分户墙、楼梯间隔墙等应具有良好的隔音性能。
5、门窗设计（1）外窗采用断桥铝合金窗，玻璃选用中空玻璃，满足节能和隔音要求。
（2）入户门采用_____材质，具有防火、防盗功能。
6、屋面设计（1）屋面防水等级为_____级，采用_____防水卷材。
（2）设置保温层和排水系统，确保屋面排水顺畅。
施工图设计任务书范本
施工图设计任务书范本项目施工图设计任务书建设单位: 时间: 年月日施工图设计任务书一、项目概况1.1、工程名称:1.2、建设单位:1.3、工程地点:1.4、建设规模:二、施工图设计依据、目标和深度要求1(施工图设计依据:1.1项目方案、初步、扩初设计成果,文本,1.2项目方案设计批复、初步、扩初设计批复～包括各职能部门专业审批意见1.3项目施工图设计任务书。
1.4岩土工程勘察报告及相关补勘资料。
1.5国家和地方现行有关技术规范、规定等。
2.目标:确保项目设计能更好地满足居住舒适、造价经济、管理安全、维修便利的要求～力求使用功能完善合理～立面及造型协调美观～细部处理精致到位～通过施工图设计全面提高住宅产品的设计附加值。
3.设计深度要求:满足国家和建设部标准对施工图出图深度的要求～符合地方各相关职能部门对施工图报批报建深度和本设计任务书的相关要求。
4.与项目有关的其他专项要求:4.14.2三、施工图出图和设计配合的一般要求1施工图设计文件应最大限度地满足设计合同的要求～在内容上应包含设计合同要求所涉及的所有专业的设计图纸,含图纸目录、说明和必要的设备、材料表,。
2施工图应延续和完善前一阶段的设计成果～落实相关管理部门对项目的审批要求～落实业主对项目的使用功能、产品特色、工程质量和节点的要求～符合工程强制性条文的要求。
3施工图应满足工程实际施工的需要～能指导现场具体施工的定位放样、材料选择、工序安排和质量控制～最大限度地描述和表达产品的设计意图、构造要求和细部节点。
4施工图设计过程中的重要技术经济要点和环节应确保与甲方的充分沟通～在总图尺寸和细部调整、住宅平立剖面调整～结构优化设计～以及重要节点大样的做法确定等方面甲方需参与讨论。
5有关通用做法可套用通用图集～但应明确标注采用的图集和具体选用做法～当尺寸有明显差异时应出大样图～禁用院标通用图。
6在施工图设计完成前二周内～应出具地下室基础平面布置图～明确相应竖向标高～便于基坑围护方案设计。
室内施工图设计课程任务书(与“设计”有关的文档共5张)
3室、内设施计工内图容设：2计、达课到设程室任计内务设户书计型施工依图据文，件编由制提要求供的的完整户图型纸.中选择一种户型类型进行室内设计。(可另行自
[4效、果图图纸可要依求自：己己全确对部建设定模计其、图渲他纸染图的、幅后室为期A内3处规设理格软计，件要类掌求握型打情印)况。并自按行图确纸定编，排必顺须序提装交订彩成色册效。果图(自行安排）设计软件的基础上，提高使用计算机进行装饰工程图设计应用能力的课程。
44、 、图图纸纸要要 求求：：1、全全部部根设设计 计据图图课纸纸图图程幅幅为为讲AA33授规规格格内，，要要容求求，打打印印按并并按按照图图室纸纸编编内排排顺顺设序序计装装订订程成成册册序。。的施工图设计阶段的要求 (本可课另程行是自在己大确完家定掌其成握他计全的算室套机内辅设室助计设内类计型设软)。件计的基施础工上，图提高的使用绘计制算机。进行装饰工程图设计应用能力的课程。
32、 、设设计计内户 容型：依3、达据到，设室由内 提计设供内计的施户容工型：图中文选达件择编一到制种室要户求型内的类完型设整进计图行纸室施内. 工设计图。文件编制要求的完整图纸.
通过课程的学习，使大家掌握工程设计图的绘制和应用，提高运用计算机应用软件解决实际问题的能力，促进综合素质的提高，具备专
5、设计软件使用：施工图一律采用CAD绘制，出图时为黑白线稿，并符合制图规范要求。
第三页，共5页。
5、设计软件使用：施工图一律采用CAD绘制，出图时为黑白线稿，并符合
制图规范要求。[效果图可依自己对建模、渲染、后期处理软件掌握情况自行确
定，必须提交彩色效果图(自行安排）]。
6、全部课题设计必须同时提交电子文档。
施工图设计任务书
施工图设计任务书一、任务背景随着社会的发展和经济的不断进步，建筑行业的需求也日益增加。
为了满足各类建筑项目的需要，施工图设计成为了一项重要的任务。
施工图设计是建筑工程中的最后一环，它对整个项目的实施起到了关键的作用。
因此，编制一份完整的施工图设计任务书是必不可少的。
二、任务目标本次施工图设计任务的目标是完成一个建筑项目的施工图设计工作。
具体目标包括：1. 确定设计范围和内容：明确设计的范围和内容，包括建筑构造、建筑设备、管线布局等。
2. 制定设计方案：根据项目的要求，制定出多种设计方案，包括平面布局、立面设计、结构设计等。
3. 做好施工图绘制：根据最终确定的设计方案，完成施工图的绘制，包括平面布置图、剖面图、结构图等。
4. 优化设计方案：在绘制施工图的过程中，及时调整和优化设计方案，以便使设计更符合实际施工条件。
三、任务内容与要求1. 确定设计范围和内容：根据项目的要求，明确设计的范围和内容。
需要对建筑结构、建筑设备、管线布局等进行设计，并在设计中考虑工程的可行性和实用性。
2. 制定设计方案：根据项目的要求，制定出多种设计方案。
需要进行平面布局、立面设计、结构设计等，确保设计方案能够满足项目的要求，并兼顾美观和实用性。
3. 施工图绘制：根据最终确定的设计方案，完成施工图的绘制。
需要绘制平面布置图、剖面图、结构图等，并附上详细的注释和尺寸标注，确保施工图的准确性和可读性。
4. 优化设计方案：在施工图的绘制过程中，及时对设计方案进行调整和优化。
需要根据实际的施工条件，对设计进行合理的调整，以便提高施工效率和工程质量。
四、任务安排与时间计划1. 阶段一：确定设计范围和内容，制定设计方案。
预计完成时间为1个月。
2. 阶段二：完成施工图绘制。
预计完成时间为2个月。
3. 阶段三：优化设计方案。
预计完成时间为1个月。
五、任务交付与验收标准1. 任务交付：在任务完成后，将相关设计图纸和文件按规定交付给项目经理或建设单位。
某房地产施工图设计任务书
某房地产施工图设计任务书1. 引言本任务书旨在明确某房地产施工图设计的目标、任务和要求，以确保设计师对项目有清晰的理解并按照要求进行设计。
任务书适用于施工图设计阶段，旨在为设计师提供指导和约束，确保设计的准确性和有效性。
2. 项目背景某房地产项目位于城市的中心地带，占地面积2000平方米。
项目计划建设一栋综合性大楼，包括商业区、办公区和住宅区。
施工图设计任务包括建筑的平面布局、立面设计、设备布置等方面，以满足项目的功能和美观要求。
3. 任务目标本次施工图设计任务的目标是完成某房地产项目的施工图设计，确保设计方案满足项目的功能、空间布局和外观要求。
具体任务目标如下：•完成建筑的平面布局设计，包括房间功能划分、走廊、楼梯等区域的布置。
•完成建筑的立面设计，确保建筑外观与项目整体风格相符。
•完成设备的布置设计，包括电力设备、通风设备、给排水设备等。
4. 任务要求为了实现任务目标，设计师需要满足以下任务要求：4.1 建筑平面布局设计要求•合理划分房间功能，满足项目的功能需求。
•确保走廊和楼梯的布置符合规范，便于人员流动和疏散。
•针对商业区、办公区和住宅区，根据不同需求设计相应的空间布局。
4.2 建筑立面设计要求•建筑外观设计应与项目整体风格相协调。
•确保建筑外墙材料的选用和颜色搭配符合项目规划和市场需求。
4.3 设备布置设计要求•考虑建筑内的设备布置，包括电力设备、通风设备、给排水设备等，确保其合理性和安全性。
5. 交付物设计师需要按照项目需求完成以下交付物：•建筑平面布局设计图纸；•建筑立面设计图纸；•设备布置设计图纸；•相关设计说明文档。
6. 时间安排本次施工图设计任务的时间安排如下：•阶段一：收集需求和资料，进行初步设计。
预计耗时2周。
•阶段二：与项目负责人进行沟通和修改。
预计耗时1周。
•阶段三：完成最终设计和文档整理。
预计耗时2周。
7. 任务验收设计师需要按照任务目标和要求完成设计工作，并提交相应的交付物。
某住宅小区施工图设计任务书
某住宅小区工程施工图设计任务书编制单位河南某房地产开发有限公司编制日期2014-9-13目录一概述 (2)二设计范围 (2)三设计原则 (2)四总图设计 (3)五设计深度要求 (3)5.1 建筑专业 (3)5.2 结构专业 (5)5.3 给排水专业 (5)5.4 设备布置 (6)5.5 电气专业 (6)六施工图设计工作要求 (7)某住宅小区住宅施工图设计任务书河南XX置业有限公司开发建设的某住宅小区项目，位于某市某镇。
本次设计为项目的一期工程，根据设计合同相关内容进行设计。
本任务书中如有与设计合同冲突的内容，原则上以设计合同内容为准。
一、设计依据：1、经规划部门及我公司认可的规划设计文件；2、某小区项目场区工程地质勘查报告。
3、施工图设计应符合国家有关工程建设的政策和法令，符合国家现行的建筑工程建设标准、设计规范和制图标准。
二、设计范围1、1# ~ 10#楼2、按照双方签订的设计委托合同书内容设计。
3、包含总图、建筑、结构、给排水、暖通、电气等。
三、技术要求（一）建筑专业1. 遵循建筑设计、防火疏散、无障碍方面的规范要求。
2. 沿街1#10#楼为框架剪力墙结构，一、二层为商业网点，三~十一层为住宅，其余2# 5# 9#为剪力墙结构，均为纯住宅；（具体参照总平面图）；3# 4# 6# 7# 8#为砖混结构，均为纯住宅。
（具体参照总平面图）；3. 标高及层高：1# 10#商业网点层高一层为3.90米，二层为3.50米，住宅层高为2.9米；其他楼住宅层高均为2.90米.，地下车库底标高-4.70米。
4. 墙体：多层砖混结构用烧结页岩砖，填充墙体采用加气混凝土砌块墙，外墙外保温材料采用聚苯板。
5. 门窗：单元门采用电子对讲门；防火门采用乙级（木制）防火门；入户采用钢质防火防盗单门，外墙部位门窗及阳台选用断桥铝合金中空玻璃。
户内门仅预留门洞口，小于1米宽门洞高按2.1米，大于1米宽门洞高至梁底。
6. 屋面：屋面设保温层，防水层采用高分子复合卷材或SBS卷材防水,有组织排水。
施工图设计任务书
建筑施工图设计任务书
一、教学目的与要求
1、在建筑设计方案图的基础上，进行施工图设计。
首先熟悉施工图内容要求，特点及工作步骤，掌握施工图设计的基本要点，并学习建筑施工图的绘制方法和要领。
2、学会综合运用所学民用建筑设计原理及建筑构造知识来分析问题，进一步提高设计实践能力。
二、课程设计任务与要求
一）设计任务
三年级所做图书馆方案的建筑施工图设计
二）图纸内容及要求
设计在原方案基础上完成，达到施工图设计深度要求。
图纸内容：（各部分图纸张数自定，但要作为评分依据）
1、总平面图1：500
2、各层平面图1：100
3、建筑立面图1：100
4、主要剖面图1：100（建筑剖面+墙体断面）
5、楼梯大样1：50
6、卫生间大样1：50
7、屋面、墙身、门窗大样
8、建筑设计说明及技术经济指标
图纸要求：
电脑绘制，A2文本装订出图（平时看图A3打印）
交图时间：第四周星期二上午十一点交图
教学时间进度：（实际进度根据上课情况或略有调整）
第一周施工图概述、总平面图、首层平面
第二周建筑平、立、剖面图
第三周建筑详图、门窗大样、施工图设计说明，整理出图
三）参考书目：
1、《民用建筑工程建筑施工图设计深度图样》
2、《建筑施工图示例图集》
3、《建筑工程设计文件编制深度规定》
4、《房屋建筑制图统一标准》
5、《总图制图标准》
6、《建筑制图标准》
7、《民用建筑设计通则》
8、其它相关书籍。
施工图设计任务书
施工图设计任务书第一部分施工图设计内容及部分做法要求1．建筑部分1.1建筑：1.1.1本设计须以甲方提供的条件图为总前提进行设计。
1.1.2本项目共X种户型平面组合（X种户型），建筑平面以业主提供的户型平面图及组合平面图为依据进行设计。
1.1.3建筑物层数：XF，其中部分户型局部有X层地下室。
1.1.4墙体1.1.5楼地面1.1.6内外墙及顶棚1.1.7门窗1.1.8屋面1.1.9其他1.2结构：1.3给排水部分1.3.1给水部分1.3.2排水部分1.3.3消防部分1.3.4给排水总平面1.4电气部分1.4.1强电部分1.4.2弱电部分第二部分施工图设计工作要求1．施工图纸要求1.1建筑专业1.1.1建筑平面图分为1：100楼栋组合平面图和1：50单元户型放大平面图两种。
1.1.2楼栋组合平面图应反映建筑物长度、宽度，轴网定位和墙体定位情况，墙面的开洞，门窗洞口编号，户型编号，楼梯编号。
组合平面图可不标出家具布置，但应有洁具布置。
1.1.3户型须出1：50放大单元平面图。
单元放大平面图应反映每种户型内的详细构造情况，包括：家具布置情况、内墙定位、墙体材料图例、门窗和细部构造尺寸、标明管道位置、地漏和地面找坡情况、空调机冷凝管位置及其它公共部分的情况等。
1.1.4建筑物立面图应与平面图相吻合，特别是平面图中外墙上门窗洞口应在立面图中准确反应，一栋建筑物至少有四个外立面图。
1.1.5建施图中所反应结构布置须与结施一致。
1.2结构、水电专业与建筑专业发生矛盾时，以建筑专业为依据，并进行各专业图纸的相应调整。
2．设计工作要求2.1建筑户型1：50单元放大平面图中平面布置应在设计前期与建设单位设计人员协商，并请在建设单位设计人员提供户型定稿方案后一周提供1：50单元户型放大平面图，图中应标明柱、梁、隔墙、开关和插座位置，与建设单位设计人员协商。
经双方设计人员签字确认后再提交相关专业，再由设计总负责人组织条件图交底会审，并应有建设单位相关人员参加。
某小区拟建的住宅楼施工组织设计任务书
第一章工程表面第一节工程表面本工程是某小区拟建的住宅楼，位于红谷滩区，总修建面积2，修建占地面积2，其中地面以上7层，修建高度自室外筑成地面到女儿墙顶，平面示意图如1所示。
层高为3m。
抗震设防烈度为 6 度。
修建耐久年限为50 年。
修建屋面防水品级为Ⅰ级，耐久年限为 25 年，接纳三道设防。
结构形式为框架结构，柱下独立底子。
墙体用加气混凝土砌块砌筑，楼面现浇，屋面为平屋面，有女儿墙，SBS 改性沥青卷材防水。
内墙面为混淆砂浆抹灰，外墙面砖饰面。
详细修建、结构表面见表 1、表 2。
图1 修建平面示意图表1 修建表面一览表名称表面层数本工程为七层钢筋混凝土框架结构单层面积430m2修建面积2，层高为3m第二节自然条件和技能物资供给条件地质水文资料拟建园职位于长江中下游平原，园地阵势平坦，地貌属长江二级阶地，地下水的埋藏类型为上层滞水，主要留存于结构松散、孔隙连通性好的上层杂填土中，自然降水及地表生活用水为其主要补给水源，地下水位较浅，据园地四周现有的水文地质资料，地下水对混凝土无腐化性。
地质状况为坡地回填土园地，表层为杂填土，厚度，中间层为素填土，厚度为，最下层为粘土，厚度未钻探穿，地基承载力 f=350kPa，Es =14.7MPa。
k气象资料建立所在属亚热带气候，全年光照充实，雨量充沛，冬有严寒，夏有酷暑，平均气温 16.3 ℃，极度最高气温 39.4 ℃，极度最低温度- 18.1 ℃，春秋为降水期，全年平均降水量为 1204.5㎜，全年主导风向为东北风，夏季主导风向为东南风，室外平均风速 /s ，四周河道最高水位29.93m，最低枯水位8.86m，水位降幅高达20.06m。
根本风压：ω =0.35kN/m2 。
根本雪压：S =0.40kN/m2 。
第三节主要工程量一览表本工程底子为钢筋混凝土独立底子施工。
主要工程量一览表见表3表3 修建表面一览表工艺要求：主体现浇和砌围护墙之间的工艺和组织间歇时间为14天；主体现浇工程在底子回填一段以上方能开始施工。
施工图设计任务书 (2)
施工图设计任务书任务背景在建筑工程的设计与施工过程中，施工图设计是一个非常重要的环节。
施工图设计通过对建筑项目进行详细的图纸绘制，确保施工过程的准确性和合理性，为施工提供指导。
因此，编写本任务书，旨在明确施工图设计的目标和要求，确保设计团队能够有效完成相关工作。
任务目标本次施工图设计任务的目标是根据已有的设计方案和相关材料，完成建筑工程的施工图设计。
具体要求如下：1.细化设计：在设计方案的基础上，进行详细的施工图设计，包括平面图、立面图、剖面图等。
2.注重标准：根据相关国家和行业标准，确保施工图的准确性和可行性。
3.材料选择：合理选择使用的材料，并在施工图上明确标注。
4.安全考虑：在施工图设计过程中，要考虑建筑结构的安全性，确保施工过程中的安全。
5.环保要求：在施工图设计过程中，要考虑建筑材料的环保性，尽量选择符合环保标准的材料。
任务描述本次施工图设计任务的具体描述如下：1.平面图设计：根据建筑设计方案，绘制建筑的平面图。
平面图要包括建筑的主体结构、内部空间划分、通道位置、房间布局等内容。
2.立面图设计：根据建筑设计方案，绘制建筑的立面图。
立面图要包括建筑的外立面、结构特点、窗户、门等细节。
3.剖面图设计：根据建筑设计方案，绘制建筑的剖面图。
剖面图要包括建筑的纵向剖面和横向剖面，以展示建筑结构和内部空间。
4.系统图设计：根据建筑设计方案，绘制建筑相关系统的图纸，如给排水系统、电气系统、暖通系统等。
5.设备选型：根据建筑设计方案和系统图设计，进行相关设备的选型，并在施工图上明确标注。
任务要求1.采用国际通用的建筑设计软件进行施工图设计，如AutoCAD、Revit等。
2.施工图设计要符合国家和行业的相关标准，确保设计的准确性和可行性。
3.在施工图中，要明确标注各种材料、设备、尺寸、数量等相关信息。
4.设计团队要互相配合，确保设计工作的连贯性和一致性。
5.设计团队要及时与建筑设计师和施工方沟通，解决设计中遇到的问题。
