2020-2021全国各地中考物理分类：电功率的综合计算问题综合题汇编及详细答案
2020-2021全国各地中考物理分类：电功率的综合计算问题综合题汇编附答案
一、初中物理电功率的综合计算问题1．如图所示，电源电压U 保持不变，滑动变阻器R 2的最大阻值为30Ω，灯泡L 的电阻是20Ω。
当S 闭合，S 1断开，且滑片P 在b 端时，电流表示数为0.3A ；当S 、S 1都闭合，且滑片P 在a 端时，此时小灯泡正常发光，电流表的示数为0.8A （不考虑温度对电阻的影响），则下列说法正确的是（ ）A ．电源电压为12VB ．电阻R 1的阻值为250ΩC ．电路中消耗的最大总功率与最小总功率之比为8:5D ．小灯泡的额定功率是11.25W【来源】广东省广州市第六十五中学2019-2020学年九年级4月月考物理试题（线上检测) 【答案】D 【解析】 【分析】当S 闭合，S 1断开，且滑片P 在b 端时，灯泡与滑动变阻器的最大阻值串联，电流表测电路中的电流，根据电阻的串联和欧姆定律求出电源的电压；当S 、S 1都闭合，且滑片P 在a 端时，灯泡与R 1并联，电流表测干路电流，灯泡正常发光，先计算其电流，再由P UI =计算其额定功率；根据并联电路的电压特点和欧姆定律求出通过灯泡的电流，根据并联电路的电流特点求出通过R 1的电流，再根据欧姆定律求出R 1的阻值；当灯泡与滑动变阻器的最大阻值串联时电路中的电阻最大，电路消耗的总功率最小，根据P UI =求出其大小；当灯泡与R 1并联时电路中的总电阻最小，电路消耗的总功率最大，根据P UI =求出其大小，进一步求出两者的比值。
【详解】A ．由图知，当S 闭合，S 1断开，且滑片P 在b 端时，灯泡与滑动变阻器的最大阻值串联，电流表测电路中的电流，由串联电路特点和欧姆定律可得，电源的电压L 2()0.3A 20Ω30Ω15V ()U I R R =+=⨯+=故A 错误；BCD ．当S 、S 1都闭合，且滑片P 在a 端时，灯泡与R 1并联，电流表测干路电流，此时小灯泡正常发光，则灯泡的额定电压15V U U ==额此时通过灯泡的电流L L 15V 0.75A 20ΩU I R ===则灯泡的额定功率L 15V 0.75A 11.25W P U I ==⨯=额额通过R 1的电流1L 0.8A 0.75A 0.05A I I I '=-=-=则电阻R 1的阻值1115V 300Ω0.05AU R I === 根据电路图和2U P R=可知，灯泡与滑动变阻器的最大阻值串联时电路中的电阻最大，电路消耗的总功率最小；灯泡与R 1并联时电路中的总电阻最小，电路消耗的总功率最大；则电路中消耗的最大总功率与最小总功率之比()()max min :::0.8A:0.3A 8:3P P UI UI I I ='='==故BC 错误、D 正确。
2020-2021全国中考物理电功率的综合计算问题中考真题分类汇总及答案解析
一、初中物理电功率的综合计算问题1．甲、乙两个灯泡分别标有“6V 3W ”和“3V 3W ”，若灯丝的电阻不变，将它们连接到电路中保证两灯都安全，下列说法正确的是（ ）A ．甲乙串联后接入电路，若其中一个正常工作，甲和乙消耗的总功率是6WB ．甲乙并联后接入电路，若其中一个正常工作，甲和乙消耗的总功率是6WC ．甲乙串联后接入电路，若其中一个正常工作，乙消耗的电功率是0.75WD ．甲乙并联后接入电路，若其中一个正常工作，甲消耗的电功率是3W 【来源】2019年黑龙江省哈尔滨市南岗区中考一模理综物理试题 【答案】C 【解析】 【分析】 【详解】AC ．由“6V 3W ”知甲灯泡的额定电流3W =0.5A 6V P I U ==甲甲甲 电阻6V=12Ω0.5AU R I ==甲甲甲 由“3V 3W ”知乙灯泡的额定电流3W =1A 0.5A 3VP I U ==乙乙乙＞ 电阻3V=3Ω1AU R I ==乙乙乙 两灯泡串联在电路中，若只有一个灯正常发光，根据串联电路电流的规律，则电路电流应为I =0.5A ，甲灯正常发光，由电阻的串联和欧姆定律，电源电压U=I 甲(R 甲+R 乙)=0.5A×(12Ω+3Ω)=7.5V乙消耗的功率P 乙=I 2R 乙=(0.5A)2×3Ω=0.75W甲和乙消耗的总功率P 总1=UI =7.5V×0.5A=3.75W故A 错误，C 正确；BD ．甲乙并联后接入电路，若其中一个正常工作，根据并联电路电压的规律，乙正常工作，甲消耗的功率是()223V =0.75W 12ΩU P R ==乙甲实甲两灯泡并联时，流过甲的电流'3V=0.25A 12ΩU I R ==乙甲甲 流过乙的电流'1A I =乙根据并联电路电流的规律，则干路电流'''0.25A +1A =1.25A I I I =+=甲乙甲乙并联后接入电路，甲和乙消耗的总功率P 总2=U 乙I ′=3V×1.25A=3.75W故BD 错误。
2020-2021全国各地中考模拟试卷物理分类：电功率的综合计算问题综合题汇编及答案解析
一、初中物理电功率的综合计算问题1．图甲是用于焊接塑料水管的热熔器，其电路如图乙所示，加热电阻R1=66Ω、R2=176Ω，S1是手动控制开关，S2是可随温度自动跳转的温控开关，R0是特殊限流电阻，热熔器加热时R0的电阻较大，LED指示灯发红光，保温时R0的电阻较小，LED指示灯发绿光。
已知LED灯发光两端电压保持不变，下列说法错误的是（）A．开关S1和S2都闭合时，热熔器处于加热状态B．开关S1闭合，S2断开时，R1的功率小于R2的功率C．保温状态时加热电路的电功率为300WD．发红光时LED灯的电流小于发绿光时LED灯的电流【来源】湖北省黄石市大冶市2018届九年级上学期期末考试物理试题【答案】C【解析】【分析】电源电压不变，根据电功率的公式2UPR=可知电路中的总电阻越小，电路的加热功率越大，热熔器处于加热状态，反之处于保温状态；(1)开关S1和S2都闭合时，电阻R2被短路，只有R1工作，电路中的总电阻最小，根据2UPR=分析电功率的变化，从而得到处于哪种状态；(2)开关S1闭合，S2断开时，R1与R2串联，根据串联电路电流的规律和电功率的公式得到两个电阻电功率的大小关系；(3)两个电阻串联时，电路中的总电阻最大，根据2UPR=可知处于保温状态，根据电功率的公式得到保温状态时加热电路的电功率；(4)加热时和保温时LED灯两端电压保持不变，根据串联电路的电压特点可知R0两端的电压不变，根据欧姆定律比较两者的电流关系。
【详解】A．开关S1和S2都闭合时，R2被短路，加热电路只有R1工作，加热电阻最小，根据2U P R=可知电功率较大，处于加热状态，故A 正确，不符合题意；B ．开关S 1闭合，S 2断开时， R 1与R 2串联，串联电路中各处的电流相等，R 1＜R 2，由2P I R =可知，R 1的功率小于R 2的功率，故B 正确，不符合题意；C ．R 1与R 2串联，电路中的总电阻最大，根据2U P R=可知处于保温状态，加热电路的电功率2212(220V)200W 66Ω176ΩU P R R ===++故C 错误，符合题意；D ．热熔器加热时R 0的电阻较大，LED 指示灯发红光，保温时R 0的电阻较小，LED 指示灯发绿光，LED 灯发光时两端电压保持不变，且电源电压为220V 不变，由串联电路中总电压等于各分电压之和可知R 0两端的电压不变，因热熔器加热时R 0的电阻较大，则由U I R=可知，此时电路中的电流较小，发红光时LED 灯的电流小于发绿光时LED 灯的电流，故D 正确，不符合题意。
2020-2021全国中考物理电功率的综合计算问题的综合中考真题汇总附答案解析
一、初中物理电功率的综合计算问题1．如图甲所示的电路，电源两端的电压不变，R 1是滑动变阻器，R 2是定值电阻，当开关S 闭合后，逐步改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图像如图乙所示·下列判断正确的是（ ）A ．定值电阻R 2的电阻值为10ΩB ．变阻器接入电路的最大阻值为120ΩC ．R 1消耗的最大电功率为1.8WD ．R 2消耗的功率的最大值与最小值之差为7.2W【来源】重庆市双福育才中学2019-2020学年九年级12月月考物理试题 【答案】C 【解析】 【分析】 【详解】A ．由甲图可知电路为R 1与R 2串联电路，电压表测R 1两端电压，电流表测电路电流，由乙图数据可知，当电流为0.2A 是，电压表示数为8V ，当电流为0.4A 时，电压表示数为4V ，则由串联分压可得：1228V 0.2U U U R =+=+1224V 0.4U U U R ''=+=+解得电源电压U =12V ，电阻R 2=20Ω，故A 错误；B ．当滑动变阻器接入阻值最大时，由欧姆定律可知，电路电流最小，则对应乙图可知此时电流为0.1A ，电压表示数为10V ，则滑动变阻器接入电路最大阻值为：1max 1max 1min 10V100Ω0.1AU R I === 故B 错误；C ．设R 1两端电压为1U ''时其功率最大，此时R 2两端电压为：21U U U ''''=-由于串联，流过R 1电流为：2122U I I I R ''''''''=== 则此时R 1功率为：21max 1112U P U I U R ''''''''== 带入数据整理可得：()21max1196W 205P U ''=--+ 则可知当16V U ''=时R 1功率最大，为1.8W ，故C 正确；D ．当滑动变阻器接入阻值最小时，电路电流最大，为0.6A ，由2P I R =可知此时R 2功率最大，为：()222max 2max 20.6A 20Ω7.2W P I R ==⨯=当滑动变阻器接入阻值最大时，电路电流最小，为0.1A ，由2P I R =可知此时R 2功率最小，为：()222min 2min 20.1A 20Ω0.2W P I R ==⨯=则R 2消耗的功率的最大值与最小值之差为：2max 2min 7.2W 0.2W 7W P P P ∆=-=-=故D 错误。
2020-2021全国各地中考物理分类：电功率的综合计算问题综合题汇编及答案

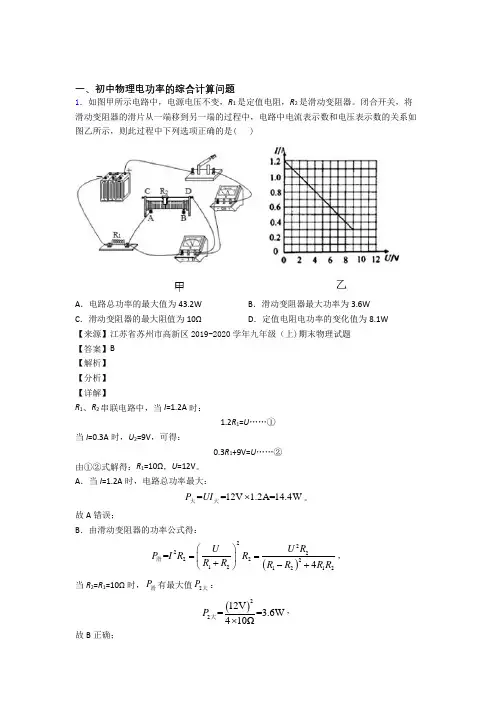

一、初中物理电功率的综合计算问题1．如图甲所示电路中，电源电压不变，R 1是定值电阻，R 2是滑动变阻器。
闭合开关，将滑动变阻器的滑片从一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，则此过程中下列选项正确的是( )A ．电路总功率的最大值为43.2WB ．滑动变阻器最大功率为3.6WC ．滑动变阻器的最大阻值为10ΩD ．定值电阻电功率的变化值为8.1W【来源】江苏省苏州市高新区2019-2020学年九年级（上)期末物理试题【答案】B 【解析】 【分析】 【详解】R 1、R 2串联电路中，当I =1.2A 时：1.2R 1=U ……①当I =0.3A 时，U 2=9V ，可得：0.3R 1+9V=U ……②由①②式解得：R 1=10Ω，U =12V 。
A ．当I =1.2A 时，电路总功率最大：==12V 1.2A=14.4W P UI ⨯大大。
故A 错误；B ．由滑动变阻器的功率公式得：()2222222121212=4U R U P I R R R R R R R R ⎛⎫== ⎪+-+⎝⎭滑， 当R 2=R 1=10Ω时，P 滑有最大值2P 大：()2212V ==3.6W 410ΩP ⨯大，故B 正确；C ．滑动变阻器最大阻值为：9V ==30Ω0.3AU R I =滑， 故C 错误；D ．当I =0.3A 时，定值电阻电功率为：()22110.3A 10Ω=0.9W P I R ==⨯， 当I =1.2A 时，定值电阻电功率为：()2211 1.2A 10Ω=14.4WP I R ==⨯'， 所以定值电阻电功率的变化值为：11114.4W 0.9W=13.5W P P P '-=-∆=。
故D 错误。
2．如图所示，电源电压恒定不变，闭合开关S ，将滑动变阻器的滑片P 从中点向b 端移动一段距离，电压表V 1、V 2示数的变化量分别为1U ∆、2U ∆，电流表示数的变化量为I ∆，阻值相同的定值电阻R 1、R 2消耗电功率的变化量分别为1P ∆、2P ∆，则下列判断正确的是（）A ．12U U ∆>∆B ．12U U ∆=∆C ．1212U U R R I I∆∆+=+∆∆ D ．21212P P I R R ∆+∆∆+=（）【来源】2020年天津市和平区中考一模物理试题 【答案】BC 【解析】 【分析】 【详解】由电路图可知，R 1与R 0、R 2串联，电压表V 1测R 0与R 2两端的电压之和，电压表V 2测R 2两端的电压，电流表测电路中的电流。
2020-2021中考物理 电功率的综合计算问题 综合题附详细答案
一、初中物理电功率的综合计算问题1．如图甲所示，已知电流表的量程为0~0.6A ，电压表的量程为0~6V ，滑动变阻器R 2的规格为“40Ω 0.5A ”。
闭合开关S 后，调节滑动变阻器的滑片P ，得到电流表与电压表的示数关系如图乙所示。
在保证电路安全的前提下，下列说法中正确的是（ ）A ．R 1的阻值为20ΩB ．电压表的变化范围是3V~6VC ．滑动变阻器的取值范围是6Ω~40ΩD ．电路总功率的变化范围是1.28W~4W【来源】江苏省扬州市梅岭中学2019届九年级中考二模物理试题 【答案】B 【解析】 【分析】根据图像，利用串联电路特点和欧姆定律，求出电源电压和电阻R 1的值，根据变阻器铭牌和电表的量程，求出变阻器接入电路的阻值范围，由P UI =求电路的总功率。
【详解】A ．由甲图知道，R 1 与R 2 串联，电压表测R 2 的电压，根据串联电路特点，由图乙可知1111.3V A 50U U I R R =+=+⨯滑------① 2112.5V A 30U U I R R =+=+⨯滑------②由①②解得：R 1 =10Ω，U =8V ，故A 错误；BCD ．由滑动变阻器R 2的规格为“40Ω 0.5A ”，当移动滑片使电流表示数达到I 大=0.5A 时，变阻器接入电路的电阻最小，电压表的示数最小，由P=UI 可得此时电路的总功率最大，则电压表的示数最小为18V 0.5A 10Ω=3V U U I R --⨯==小大变阻器接入电路的最小电阻Ω3V0 6.5AR U I ===小小大 电路的最大总功率8V 0.5A 4W P UI ==⨯=大大根据串联电路的分压特点，变阻器接入电路的电阻越大，其两端电压越高，最高电压不超过6V ，定值电阻R 1两端的电压为18V 6V 2V U U U =-=-=大此时的总电流为1 12V0.2A 10ΩUIR===小滑动变阻器的最大电阻为6V30Ω0.2AURI===大大小电路的最小功率为221W()8V1.610Ω30ΩUPR R===++小大综上所述，电压表的变化范围是3V~6V；滑动变阻器的取值范围是6Ω~30Ω；电路总功率的变化范围是1.6W~4W，故B正确、CD错误。
2020-2021全国中考物理电功率的综合计算问题的综合中考真题分类汇总含详细答案
4．小文同学在探究“电流与电压关系”实验中，分别测量了定值电阻R和小灯泡L在不同电压下的电流值，并根据数据绘制了I-U图象，如图所示。下列说法中正确的是（）
A．①是小灯泡的I-U图像，②是定值电阻的I-U图像
B．当通过定值电阻R的电流为0.2A时，它消耗的电功率为0.4W
C．把定值电阻R和小灯泡L串联后接在电源电压恒为9V的电路中，电路中的电流是0.4A
C．当开关S1闭合S2断开时，电阻R的功率是1.6W
D．I1∶I2=9∶4
【来源】四川省成都南开为明学校2019-2020学年九年级4月月考物理试题（在线考试)
【答案】BD
【解析】
【分析】
【详解】
A．当开关S1、S2都闭合时，电路为灯泡的简单电路，灯泡正常工作，电源的电压为12V，电路中的电流
I1= =0.6A
A．U=6V，R2=20Ω
B．U=9V，R3=30Ω
C．R2=20Ω，P∶ =2∶15
D．R3=10Ω，P∶ =3∶2
【来源】湖北武汉洪山区2019-2020学年九年级4月月考物理试题（质量监测)
【答案】C
【解析】
【分析】
【详解】
当只闭合开关S2时，等效电路图如图1所示；
当三个开关都闭合时，等效电路图如图2所示；
联立求解可得：U=6V，R2=5Ω；由于串联电路电流处处相等，则由P=I2R可知，R1与R2消耗的功率之比始终等于电阻之比，即：
P1：P2=R1：R2=10Ω：5Ω=2：1
滑动变阻器滑片位于最右端时，R2消耗功率为：
P2右=Imin2R2=(0.2A)2×5Ω=0.2W
滑动变阻器滑片位于最左端时，R2消耗功率为：
A．当S闭合，S1、S2都断开时，滑动变阻器接入电路的阻值范围是6-20Ω
2020-2021全国各地中考模拟试卷物理分类：电功率的综合计算问题综合题汇编及详细答案
一、初中物理电功率的综合计算问题1．如图所示的电路中，滑动变阻器R2上标有“20Ω 1A”字样，电压表选用的是“0~15V 的量程，电流表均选“0~0.6A"的量程，电源的电压保持不变。
当只闭合开关S1、S3，滑动变阻器的滑片P滑至最左端时，电路消耗的总功率为2.7W，电流表A的示数为I1，电压表的示数为U1；当只断开开关S1，滑片P滑至最右端时，电流表A的示数为I2，电压表的示数为U2；当只闭合开关S1，滑片P仍在最右端时，电流表A1的示数为I3，电压表的示数为U3。
若I1∶I2=5∶3，U2∶U3=3∶5，则下列结论错误的是（）A．I2∶I3=3∶2B．U1∶U3=4∶3C．该电路的最小功率为1.08WD．该电路的最大功率为5.4W【来源】2019年陕西省西安市西工大附中中考三模物理试题【答案】B【解析】【详解】根据电路图，分别画出当只闭合开关S1、S3、当只断开开关S1和只闭合开关S1的等效电路图，分别如下图所示：AB ．当只闭合开关S 1、S 3，滑动变阻器的滑片P 滑至最左端时，图1中只有R 1连入电路中，所以U =U 1， 由欧姆定律可知，电路中电流：11UI R =， 电路消耗的总功率 21=2.7W U P R =当只断开开关S 1，滑片P 滑至最右端时，由图2知，R 1与R 2的最大阻值串联，电压表只测R 2两端电压，电流表测电路中电流，由串联电路特点和欧姆定律可知，此时电路中电流212120U UI R R R ==++Ω由题知12: 5: 3I I =即11215320UI R U I R ==+Ω解得：R 1=30Ω， 则11 2.7W?30Ω=9V U U PR ===所以219V=0.18A 2030Ω+20ΩU I R ==+Ω则R 2两端电压2220.18A?20Ω=3.6V U I R ==当只闭合开关S 1，滑片P 仍在最右端时，图3中三个电阻串联，电压表测R 1和R 2的总电压，电流表A 1测电路中电流，由题可知23: 3: 5U U =则3255×3.6V=6V 33U U ==此时电路中的电流123UI R R R '=++由欧姆定律可得此时电压表的示数()()3121212339V=(30Ω+20Ω)=6V 3020U U I R R R R R R R R '=+=⨯+⨯++Ω+Ω+解得：R 3=25Ω 则31239V=0.12A 30Ω+20Ω+25ΩU I R R R ==++所以23: 0.18 A: 0.12 A=3: 2I I =则电压之比为13: 9 V: 6 V=3: 2U U =故A 正确，但不符合题意，故B 错误，符合题意；C ．由三个等效电路图可知，当只闭合开关S 1时(图3)，滑片在最右端时，电路的总电阻最大，且电压表和电流表都不超过量程，电源电压一定，由2U P R=知此时电路中电功率最小，所以该电路的最小功率39V?0.12A=1.08W P UI ==最小故C 正确，但不符合题意；D ．当闭合开关S 1、S 2、S 3，只有滑动变阻器连入电路中，电流表A 量程0−0.6A ，所以电路中最大电流为0.6A ，此时总功率最大， 所以该电路的最大功率9V?0.6A=5.4W P UI ==最大最大故D 正确，但不符合题意。
2020-2021全国中考物理电功率的综合计算问题中考真题汇总附答案
一、初中物理电功率的综合计算问题1．如图所示，电源电压保持不变，小灯泡L 标有“5V 2.5W”的字样，滑动变阻器 R 1 的最大阻值为40 Ω，定值电阻R 2 的阻值为 20Ω，电压表量程为0~3V ，电流表量程为 0~3A ，灯丝电阻不随温度变化。
当 S 1、S 2 和 S 3 都闭合，滑动变阻器的滑片滑到端点 a 时，小灯泡L 恰好正常发光。
在保证电路安全的前提下，以下说法正确的是：（ ）A ．电源电压为 10VB ．闭合 S 2、S 3，断开 S 1 时，电路中最小电流为 0.1AC ．闭合 S 1、S 3，断开 S 2 时，滑动变阻器取值范围为 0～20ΩD ．滑片在 a 端，S 1、S 2和S 3 都闭合时，整个电路的功率最大，最大值为 3.75W 【来源】重庆南开融侨中学2019-2020学年九年级（下)开学测试物理试题 【答案】D 【解析】 【详解】 根据2U P R=可得，小灯泡的电阻： ()2L L L 5V 2==10Ω2.5WU R P =额额；A ．当S 、S 1和S 2都闭合，滑动变阻器的滑片滑到a 端时，灯泡与电阻2R 并联；此时小灯泡L 恰好正常发光，则电源电压等于小灯泡的额定电压，L ==5V U U 额，故A 错误；B ．闭合S 2、S 3，断开S 1时，1R 与L 串联，电压表测变阻器1R 的电压，当滑动变阻器的两端电压等于电压表的最大值，即=3V U 滑时，变阻器接入电路的阻值最大，电路中电流最小， 则最小电流：L 5V-3V===0.2A 10ΩU U I R -滑； 故B 错误；C ．闭合S 1、S 3，断开S 2时，1R 与2R 串联，电压表测变阻器1R 的电压，由串联分压规律可知，当电压表示数最大为1=3V U 时，变阻器1R 接入电路的阻值最大，因串联电路电流处处相等，结合欧姆定律可得：1212U U RR =； 即：13V 5V-3V =20ΩR ； 解得1=30ΩR ，变阻器1R 接入电路的阻值最大为30Ω，故C 错误；D ．当S 、S 1和S 2都闭合，滑动变阻器的滑片滑到a 端时，灯泡与电阻2R 并联，因并联电路的总电阻最小，所以由2U P R=可知，此时整个电路的功率最大，则整个电路的最大功率：()222L L 25V =2.5W+=3.75W 20ΩU P P P P R =+=+最大额额；故D 正确。
2020-2021中考物理电功率的综合计算问题综合题及答案
一、初中物理电功率的综合计算问题1．如图所示的电路，电路接通后，移动滑动变阻器的滑片，电压表的最大值为6V ，电流表的最大值为3A 、最小值为1A ，由此可以确定（ ）A ．电源电压为9VB ．定值电阻的阻值为6ΩC ．滑动变阻器的最大阻值为2ΩD ．定值电阻最大功率为18W【来源】2020年广西中考一轮模拟物理试题（三) 【答案】A 【解析】 【分析】 【详解】由图可知，电路为定值电阻R 1与滑动变阻器串联，电压表测量滑动变阻器两端电压，电流表测量电路电流，当滑动变阻器接入阻值最大时，由串联分压及欧姆定律可知，电压表此时示数最大为6V ，对应电流最小为1A ，此时电源电压为U =U 1+U 2=1A×R 1+6V当滑动变阻器接入阻值最小为0Ω时，电路为R 1的简单电路，由欧姆定律可知此时电流最大为3A ，此时电源电压为1211=3A U U I R R '==⨯联立求解可得电源电压为9V ，电阻R 1阻值为3Ω，当滑动变阻器全部接入时，电路总电阻为19V=91AU R I ==Ω总 则滑动变阻器最大阻值为R 滑=R 总-R 1=9Ω-3Ω=6Ω定值电阻阻值不变，由2U P R=可知定值电阻两端电压最大时，功率最大，当滑动变阻器接入阻值为0Ω时，定值电阻两端电压最大，等于电源电压9V ，此时功率为()221max19V ==27W 3U P R =Ω故选A 。
2．如图所示，电源电压保持不变，R 2=50Ω，闭合S 1，断开S 2，R 1的电功率P 1=0.1W ，电压表示数为U1．开关都闭合时，电压表示数为6U1．用电阻R3替换R1、R2中的某一个，闭合开关S1，断开S2，电压表示数为U2，电路的总功率为P2，U2与U1相比，变化了0.5V．则下列结论正确的是（）A．R3可能是110ΩB．R3可能是5ΩC．P2可能是0.54W D．P2可能是0.65W【来源】四川省成都市2018年中考物理试题【答案】AC【解析】【分析】【详解】由电路图知道，开关都闭合时，电路中只有R1，电压表测电源两端的电压；由电压表的示数知道，电源的电压U=6U1；当闭合S1，断开S2时，R1与R2串联，电压表测R1两端的电压；由于串联电路中总电压等于各分电压之和，所以，R2两端的电压是：U R2 =U-U1 =6U1 -U1 =5U1，由于串联电路中各处的电流相等，所以，此时电路中的电流是：I=U1/R1=U R2/R2，即U1/R1=5U1/50Ω，故R1=10Ω；又因为R1的电功率是P1=0.1W，所以，由P=I2 R知道，此时电路中的电流是：I=，根据串联电路的特点知道，电源的电压是：U=I（R1 +R2）=0.1A×（10Ω+50Ω）=6V，所以U1 =U/6=6V/6=1V，当用电阻R3替换R1后，闭合开关S1断开S2时，R2与R3串联，电压表测R3两端的电压；（1）若U2与U1相比增加了0.5V，则电压表的示数U2 =1.5V，R2两端的电压U R2′=U-U2=6V-1.5V=4.5V，此时电路中的电流是：I1 =U R2′/R2=4.5V/50Ω=0.09A，则R3的阻值是：R3=U2/I1=1.5V0.09A≈16.7Ω，电路的总功率是：P2 =UI1 =6V×0.09A=0.54W；（2）若U2与U1相比减小了0.5V，则电压表的示数是U2 =0.5V，R2两端的电压U R2″=U-U2 =6V-0.5V=5.5V，此时电路中的电流是：I2 =U R2′/R2=5.5V/50Ω=0.11A，则R3的阻值是：R3=U2/I2=0.5V/0.11A≈4.5Ω，电路的总功率是：P2 =UI2 =6V×0.11A=0.66W，故C正确，D错误；当用电阻R3替换R2后，闭合开关S1断开S2时，R1与R3串联，电压表测R1两端的电压，（1）若U2与U1相比增加了0.5V，则电压表的示数是：U2 =1.5V，R3两端的电压是：U3=U-U2 =6V-1.5V=4.5V，此时电路中的电流是：I3 =U2/R1=1.5V/10Ω=0.15A，则R3的阻值是：R3 =U3/I3=4.5V/0.15A=30Ω，电路的总功率是：P2 =UI3 =6V×0.15A=0.9W；（2）若U2与U1相比减小了0.5V，则电压表的示数是：U2 =0.5V，R3两端的电压是：U3=U-U2 =6V-0.5V=5.5V，此时电路中的电流是：I4 =U2/R1=0.5V/10Ω=0.05A，则R3的阻值是：R3=U3/I4=5.5V/0.05A=110Ω，电路的总功率是：P2 =UI4 =6V×0.05A=0.3W，故AB错误，综上所述，只有AC正确，故选AC．【点睛】本题考查的是串联电路的特点和欧姆定律、电功率公式的应用，正确的讨论电阻R3替换R1、R2中的一个电阻后电压表可能的示数是解题关键，需要仔细分析找出各种情况中的联系，然后列式求解，属于难题．3．如图所示的电路中，电源两端电压为U，且保持不变，R1、R2和R3为三个定值电阻，已知R1=10 Ω。
2020-2021中考物理 电功率的综合计算问题综合试题附答案
一、初中物理电功率的综合计算问题1．定值电阻 R 1、R 2 和滑动变阻器R 3接入如图电路中，电源电压不变。
当开关S 1闭合，S 2断开，滑片P 位于a 点时，电压表V 1和V 2的示数之比U 1∶U 2＝2∶1.电流表的示数 I 1＝1A ；滑片 P 位于最右端时，电压表 V 1 和 V 2 的示数之比 U 1′∶U 2’＝2∶5.当开关 S 1 断开，S 2闭合，两个电压表V 1 和 V 2的示数之比U 1’’ ∶U 2’’＝3∶l 。
当通过开关的闭合与 断开及调节滑动变阻器的滑片，可使电路消耗的功率最小为4.5W ，则下列说法 正确的是（ ）A ．电源的电压为 10VB ．滑动变阻器的最大阻值是 20ΩC ．当开关 S 1 断开，S 2 闭合，R 1 消耗的电功率为 4WD ．当开关 S 1 闭合，S 2 断开，R 1 消耗的最大功率为 4.5W【来源】湖南长沙市广益实验中学2019-2020学年九年级3月月考物理试题 【答案】B 【解析】 【分析】根据串联电路中电压与电阻成正比，电路最小功率时，就是电压不变时电阻最大解答。
【详解】A ．由上图可知，闭合S 1断开S 2时R 2被短路，电路为R 1与滑动变阻器的串联电路，V 1测R 1的电压，V 2测滑动变阻器的电压，根据串联电路中电压与电阻成正比，由题意可得11221aU R U R == 推出R 1=2R a -----------(1)112325U R U R '==' 推出5R 1=2R 3------------(2)1a1A +U R R =源-----------(3) 当闭合S 2，断开S 1时，滑动变阻器被短路，为R 1与R 2的串联电路，V 1测R 1与R 2的总电压，V 2测R 2的电压，根据串联电路中电压与电阻成正比，由题意又可得1122231U R R U R ''+=='' 推出R 1=2R 2-------(4)电路最小功率时，就是电压不变时电阻最大则有21234.5W ++U R R R =源--------(5)联立(1) (2) (3) (4) (5)解之得12V U =源 ；18R =Ω ；24R =Ω ；320R =Ω ；a 4R =Ω故A 错误；B ．滑动变阻器的最大阻值是320R =Ω，故B 正确；C ．当开关 S 1 断开，S 2 闭合，滑动变阻器被短路，R １与R ２串联这时R １消耗功率2211212V ()()88W +8+4U P R R R =⨯=⨯Ω=ΩΩ源 不是4W ，故C 错误；D ．当开关 S 1 闭合，S 2 断开，R 2被短路，当滑动变阻器R 3=0时，R 1 消耗的功率最大为221(12V)8U P R '===Ω源18W不是4.5W 所以D 错误。
2020-2021中考物理 电功率的综合计算问题 综合题及答案解析
一、初中物理电功率的综合计算问题1．如图甲所示的电路中，电源电压U 保持不变，R 0为定值电阻。
闭合开关，电流表A 的示数为I ，电压表V 1的示数为U 1，电压表V 2的示数为U 2；将滑动变阻器R 的滑片从一端移动到另一端，U 1、U 2随I 变化的关系如图乙所示；则下列说法正确的是（ ）A ．电源电压为5.5 VB ．滑片在最右端时，定值电阻R 0的功率为6WC ．滑动变阻器的最大阻值为12.5 ΩD ．电灯的电阻随着电流的增大而减小【来源】2020年中考一轮模拟测试物理试题（一) 【答案】B 【解析】 【分析】 【详解】由图可知，灯泡L 与R 0、R 组成串联电路，电压表V 2测量L 两端的电压，电压表V 1测量灯泡L 与R 两端的总电压，当电流表的示数变大时，电压表V 2变大，电压表V 1变小，所以U 2-I 的图线为BQ ， U 1-I 图线应该为AQ ；ABC ．由图像乙知，Q 点U 1和U 2相等，则此时滑动变阻器两端的电压为零，电阻为零，电压表的示数都是3V ，电路中的电流为2.0A ，所以03V 2.0R U +=电源…①当滑动变阻器的滑片移到最左端时，电路中的电流最小为1.0A ，由图像知：电压表V 1的示数为4.5V ，电压表V 2的示数为1V ，所以04.5V 1.0=R U +电源…②由①②得：U 电源=6V ，R 0=1.5Ω，故A 错误； 此时滑动变阻器两端的电压为12= 4.5V-1V=3.5V U U U -=滑滑动变阻器的最大阻值为3.5V===3.5Ω1.0AU R I 滑滑大小 故C 错误；滑片在最右端时，U 1和U 2相等都是3V ，电路中的电流为2.0A ，已知R 0=1.5Ω，定值电阻R 0的功率为2200(2.0A) 1.5Ω=6W P I R ==⨯故B 正确；D ．通过灯泡的电流增大时，灯泡两端的电压变大，温度升高，灯丝的电阻变大，故D 错误。
2020-2021中考物理专题复习电功率的综合计算问题的综合题及答案解析
一、初中物理电功率的综合计算问题1．在如图的电路中，电源电压保持不变，R 0为定值电阻，滑动变阻器R 的最大阻值为R M ，移动滑动变阻器的滑片P 从A 端到B 端，滑动变阻器的电功率随电流表示数变化的完整图线如图，图线中a 、b 两点对应的电功率均为P 1，且c 点对应的是滑动变阻器的最大电功率P 2，且12:3:4P P =，则图线中b 点对应的电路状态中，滑动变阻器接入电路中的电阻大小( )A ．2R B ．3R C ．2R 0 D ．3R 0【来源】2020年江苏省苏州市昆山市中考二模物理试题 【答案】D 【解析】 【分析】 【详解】由电路图可知，R 0、R 串联在电路中，当滑片在c 点时，变阻器消耗的最大功率为P 2，此时变阻器将接入电路的阻值为R ，则有()()()2222222200000044U U R U R U P R R R R R R R R R R R R R⎛⎫==== ⎪++++-⎝⎭+ 由上面等式可知，当R=R 0时，变阻器消耗的电功率最大，即2204U P R =因为12:3:4P P =，则有2220120200003333444163U R UU P P R R R R R ⎛⎫==⨯== ⎪+⎝⎭ 即当R=3R 0时，满足关系式12:3:4P P =，故ABC 错误，D 正确。
故选D 。
2．如图是一个电加热器的工作原理图，其中1R 和2R 是阻值不变的发热电阻；已知加热器的额定电压为220V ，额定加热功率990W ，额定保温功率为110W 。
当电加热器正常工作时，下列说法正确的是（ ）A ．加热器的功率为110W 时，开关S 、1S 都闭合B ．开关S 闭合，1S 由断开到闭合，电路中电流变大，2R 的功率变大C ．电阻1R 与2R 的阻值之比为1∶8D ．若用电高峰期实际电压为200V ，加热器保温状态下的实际功率约为90.9W 【来源】2020年四川省成都市锦江区中考二诊物理试题 【答案】BD 【解析】 【分析】 【详解】A ．只闭合开关S ，两电阻串联，电阻较大，根据2U P R=知，在电压一定时，电功率较小，加热器处于保温状态，则此时加热器的功率为110W ，故A 错误；B ．开关S 闭合，S 1断开时，两电阻串联，S 1闭合时，电阻R 1被短路，只有电阻R 2工作，电阻减小，根据U I R=知，电路的电流增大，R 2的电阻不变，根据22P I R =知R 2的功率变大，故B 正确； C ．因为22U P R =加热、212U P R R =+保温，且P 加热=990W 、P 保温=110W ，所以 22212::990W :110W U U P P R R R ==+加热保温即12291R R R += 所以1281R R = 故C 错误；D ．只闭合开关S ，加热器处于保温状态，两电阻串联，保温功率为110W ，则2212(220V)=440Ω110WU P R R +==额保温当实际电压为200V 时，实际功率约为2122(200V)=90.9W 440ΩU R R P =≈+额实故 D 正确； 故选BD 。
2020-2021全国中考物理电功率的综合计算问题中考模拟和真题汇总含答案解析
一、初中物理电功率的综合计算问题1．如图所示，电源电压为6V 且保持不变，R 0=30Ω，滑动变阻器的规格为“20Ω1A”，电流表的量程为“0-0.6A”，小灯泡上标有“3V1.5W”字样。
不考虑灯丝电阻变化，并保证电路安全，则以下说法不正确的是A ．当S 闭合，S 1、S 2都断开时，滑动变阻器接入电路的阻值范围是6-20ΩB ．当S 闭合，S 1、S 2都断开时，电路消耗的最大功率是3WC ．当S 、S 1、S 2都闭合时，电路消耗的总功率最小值为2.4WD ．当S 、S 1、S 2都闭合时，滑动变阻器接入电路的最小阻值是15Ω【来源】天津市和平区2019-2020学年九年级（上)期末物理试题【答案】C【解析】【详解】A ．S 闭合，S 1、S 2都断开，滑动变阻器与灯泡串联。
由2U P R=可得，小灯泡的电阻为： ()22L 3V =6Ω1.5W U R P ==额额； 由P=UI 可得小灯泡正常发光时的电流： 1.5W ==0.5A 3VP I U =额额； 当电路中电流最大时，电阻最小，则滑动变阻器接入电路的最小阻值： 6V-3V =6Ω0.5A U U R I -==额小； 滑动变阻器的规格为“20Ω 1A ”，则最大阻值R 大=20Ω，故滑动变阻器接入电路的阻值范围是6Ω～20Ω；故A 正确，不符合题意；B ．S 闭合，S 1、S 2都断开，滑动变阻器与L 串联，电阻最小时电流最大，其最大电流：6V ==0.5A 6Ω+6ΩU I R =最大最小； 电路消耗最大功率： P 最大=UI 最大=6V×0.5A=3W ；故B 正确，不符合题意；C ．S 、S 1、S 2都闭合，滑动变阻器与R 0并联，通过R 0的电流：106V=0.2A 30ΩUIR==；当滑动变阻器的阻值最大时，此支路上的电流最小，则：26V=0.3A20ΩUIR==最大；则干路上的电流：I最小=I1+I2=0.2A+0.3A=0.5A；电路消耗的总功率最小值：P最小=UI最小=6V×0.5A=3W，故C不正确，符合题意；D．由电流表的量程可知，干路中的最大电流为0.6A，则电路消耗的总功率最大，电路中的总电阻：6V=10Ω0.6AURI==总；滑动变阻器与R0并联，则：111R R R=+滑总，即：11=10Ω30Ω1R+滑，解得R滑=15Ω．故D正确，不符合题意。
2020-2021中考物理 电功率的综合计算问题综合试题附答案
一、初中物理电功率的综合计算问题1．定值电阻 R 1、R 2 和滑动变阻器R 3接入如图电路中，电源电压不变。
当开关S 1闭合，S 2断开，滑片P 位于a 点时，电压表V 1和V 2的示数之比U 1∶U 2＝2∶1.电流表的示数 I 1＝1A ；滑片 P 位于最右端时，电压表 V 1 和 V 2 的示数之比 U 1′∶U 2’＝2∶5.当开关 S 1 断开，S 2闭合，两个电压表V 1 和 V 2的示数之比U 1’’ ∶U 2’’＝3∶l 。
当通过开关的闭合与 断开及调节滑动变阻器的滑片，可使电路消耗的功率最小为4.5W ，则下列说法 正确的是（ ）A ．电源的电压为 10VB ．滑动变阻器的最大阻值是 20ΩC ．当开关 S 1 断开，S 2 闭合，R 1 消耗的电功率为 4WD ．当开关 S 1 闭合，S 2 断开，R 1 消耗的最大功率为 4.5W【来源】湖南长沙市广益实验中学2019-2020学年九年级3月月考物理试题 【答案】B 【解析】 【分析】根据串联电路中电压与电阻成正比，电路最小功率时，就是电压不变时电阻最大解答。
【详解】A ．由上图可知，闭合S 1断开S 2时R 2被短路，电路为R 1与滑动变阻器的串联电路，V 1测R 1的电压，V 2测滑动变阻器的电压，根据串联电路中电压与电阻成正比，由题意可得11221aU R U R == 推出R 1=2R a -----------(1)112325U R U R '==' 推出5R 1=2R 3------------(2)1a1A +U R R =源-----------(3) 当闭合S 2，断开S 1时，滑动变阻器被短路，为R 1与R 2的串联电路，V 1测R 1与R 2的总电压，V 2测R 2的电压，根据串联电路中电压与电阻成正比，由题意又可得1122231U R R U R ''+=='' 推出R 1=2R 2-------(4)电路最小功率时，就是电压不变时电阻最大则有21234.5W ++U R R R =源--------(5)联立(1) (2) (3) (4) (5)解之得12V U =源 ；18R =Ω ；24R =Ω ；320R =Ω ；a 4R =Ω故A 错误；B ．滑动变阻器的最大阻值是320R =Ω，故B 正确；C ．当开关 S 1 断开，S 2 闭合，滑动变阻器被短路，R １与R ２串联这时R １消耗功率2211212V ()()88W +8+4U P R R R =⨯=⨯Ω=ΩΩ源 不是4W ，故C 错误；D ．当开关 S 1 闭合，S 2 断开，R 2被短路，当滑动变阻器R 3=0时，R 1 消耗的功率最大为221(12V)8U P R '===Ω源18W不是4.5W 所以D 错误。
2020-2021中考物理电功率的综合计算问题综合题附答案解析
一、初中物理电功率的综合计算问题1．如图甲所示的电路，电源两端的电压不变，R 1是滑动变阻器，R 2是定值电阻，当开关S 闭合后，逐步改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图像如图乙所示·下列判断正确的是（ ）A ．定值电阻R 2的电阻值为10ΩB ．变阻器接入电路的最大阻值为120ΩC ．R 1消耗的最大电功率为1.8WD ．R 2消耗的功率的最大值与最小值之差为7.2W【来源】重庆市双福育才中学2019-2020学年九年级12月月考物理试题 【答案】C 【解析】 【分析】 【详解】A ．由甲图可知电路为R 1与R 2串联电路，电压表测R 1两端电压，电流表测电路电流，由乙图数据可知，当电流为0.2A 是，电压表示数为8V ，当电流为0.4A 时，电压表示数为4V ，则由串联分压可得：1228V 0.2U U U R =+=+1224V 0.4U U U R ''=+=+解得电源电压U =12V ，电阻R 2=20Ω，故A 错误；B ．当滑动变阻器接入阻值最大时，由欧姆定律可知，电路电流最小，则对应乙图可知此时电流为0.1A ，电压表示数为10V ，则滑动变阻器接入电路最大阻值为：1max 1max 1min 10V100Ω0.1AU R I === 故B 错误；C ．设R 1两端电压为1U ''时其功率最大，此时R 2两端电压为：21U U U ''''=-由于串联，流过R 1电流为：2122U I I I R ''''''''=== 则此时R 1功率为：21max 1112U P U I U R ''''''''== 带入数据整理可得：()21max1196W 205P U ''=--+ 则可知当16V U ''=时R 1功率最大，为1.8W ，故C 正确；D ．当滑动变阻器接入阻值最小时，电路电流最大，为0.6A ，由2P I R =可知此时R 2功率最大，为：()222max 2max 20.6A 20Ω7.2W P I R ==⨯=当滑动变阻器接入阻值最大时，电路电流最小，为0.1A ，由2P I R =可知此时R 2功率最小，为：()222min 2min 20.1A 20Ω0.2W P I R ==⨯=则R 2消耗的功率的最大值与最小值之差为：2max 2min 7.2W 0.2W 7W P P P ∆=-=-=故D 错误。
2020-2021全国中考物理电功率的综合计算问题中考模拟和真题汇总含答案
一、初中物理电功率的综合计算问题1．将两个定值电阻串联接到电压为 U 的电源两端，R 1 消耗的功率为 P 1，R 2 消耗的功率为 3P 1．将这两个定值电阻并联接在电压为U 的电源两端时，下列说法中正确的是（ ） A ．R 1 与 R 2 的电阻之比为 3：1 B ．并联时通过 R 1 与 R 2 的电流之比为 1：1 C ．并联时 R 2 消耗的功率为163P 1 D ．并联时两电阻消耗的总功率为163P 1 【来源】湖南省长沙市广益实验中学2019-2020学年九年级（下)开学考试物理试题【答案】C 【解析】 【详解】A ．串联电流相等，由2=P I R 可知，两电阻功率之比等于电阻之比，即：111221133R P P R P P ===； 故A 错误；B ．并联电压相等，电阻与电流成反比，即：122131I R I R ==； 故B 错误；C ．在串联中时，R 1 消耗的功率：()2222111121211164U U U P I R R R R R R R ⎛⎫==== ⎪+⎝⎭； 所以有：211=16U P R ；并联时R 2消耗的功率：2221121116=16333U U P P P R R '==⨯=；故C 正确； D ．并联时总功率：2211111216464=1616333U U P P P P P R R +=+=⨯=总； 故D 错误。
2．小明设计了一个多档位电加热器，电路如图所示，其中R 1、R 2、R 3为发热电阻，三个灯泡为上述发热电阻相应的工作指示灯，其消耗的电功率可忽略不计。
小明设想通过开关的组合，使电加热器具有多档功率。
当只S 1闭合时，测得功率为200W ；当只S 2闭合时，测得功率为100W ；此电热器最大发热功率为800W ，则（ ）A ．当只S 3闭合时，电热器功率为500WB ．此电热器共有六档不同的功率C ．电阻R 1、R 2、R 3的阻值之比为5∶10∶2D ．正确使用此电热器，在连续用电1min 内可能耗电24000J 【来源】2019年河北省唐山市丰润区中考一模物理试题 【答案】AC 【解析】 【分析】(1)由电路图可知，三个发热电阻并联，由并联电路特点可以求出各电阻的功率，求出只有S 3闭合时的功率；(2)三个开关的通断组合成不同的连接方式，其发热功率不同； (3)由电功率的变形公式求出三个发热电阻的比值； (4)由电功公式W Pt =分析电热器消耗的电能。
2020-2021全国各地中考模拟试卷物理分类：电功率的综合计算问题附答案
一、初中物理电功率的综合计算问题1．如图所示，电源电压U 保持不变，滑动变阻器R 2的最大阻值为30Ω，灯泡L 的电阻是20Ω。
当S 闭合，S 1断开，且滑片P 在b 端时，电流表示数为0.3A ；当S 、S 1都闭合，且滑片P 在a 端时，此时小灯泡正常发光，电流表的示数为0.8A （不考虑温度对电阻的影响），则下列说法正确的是（ ）A ．电源电压为12VB ．电阻R 1的阻值为250ΩC ．电路中消耗的最大总功率与最小总功率之比为8:5D ．小灯泡的额定功率是11.25W【来源】广东省广州市第六十五中学2019-2020学年九年级4月月考物理试题（线上检测) 【答案】D 【解析】 【分析】当S 闭合，S 1断开，且滑片P 在b 端时，灯泡与滑动变阻器的最大阻值串联，电流表测电路中的电流，根据电阻的串联和欧姆定律求出电源的电压；当S 、S 1都闭合，且滑片P 在a 端时，灯泡与R 1并联，电流表测干路电流，灯泡正常发光，先计算其电流，再由P UI =计算其额定功率；根据并联电路的电压特点和欧姆定律求出通过灯泡的电流，根据并联电路的电流特点求出通过R 1的电流，再根据欧姆定律求出R 1的阻值；当灯泡与滑动变阻器的最大阻值串联时电路中的电阻最大，电路消耗的总功率最小，根据P UI =求出其大小；当灯泡与R 1并联时电路中的总电阻最小，电路消耗的总功率最大，根据P UI =求出其大小，进一步求出两者的比值。
【详解】A ．由图知，当S 闭合，S 1断开，且滑片P 在b 端时，灯泡与滑动变阻器的最大阻值串联，电流表测电路中的电流，由串联电路特点和欧姆定律可得，电源的电压L 2()0.3A 20Ω30Ω15V ()U I R R =+=⨯+=故A 错误；BCD ．当S 、S 1都闭合，且滑片P 在a 端时，灯泡与R 1并联，电流表测干路电流，此时小灯泡正常发光，则灯泡的额定电压15V U U ==额此时通过灯泡的电流L L 15V 0.75A 20ΩU I R ===则灯泡的额定功率L 15V 0.75A 11.25W P U I ==⨯=额额通过R 1的电流1L 0.8A 0.75A 0.05A I I I '=-=-=则电阻R 1的阻值1115V300Ω0.05AU R I === 根据电路图和2U P R=可知，灯泡与滑动变阻器的最大阻值串联时电路中的电阻最大，电路消耗的总功率最小；灯泡与R 1并联时电路中的总电阻最小，电路消耗的总功率最大；则电路中消耗的最大总功率与最小总功率之比()()max min :::0.8A:0.3A 8:3P P UI UI I I ='='==故BC 错误、D 正确。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、初中物理电功率的综合计算问题1．如图甲所示电路中，电源电压不变，R 1是定值电阻，R 2是滑动变阻器。
闭合开关，将滑动变阻器的滑片从一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，则此过程中下列选项正确的是( )A ．电路总功率的最大值为43.2WB ．滑动变阻器最大功率为3.6WC ．滑动变阻器的最大阻值为10ΩD ．定值电阻电功率的变化值为8.1W 【来源】江苏省苏州市高新区2019-2020学年九年级（上)期末物理试题【答案】B【解析】【分析】【详解】R 1、R 2串联电路中，当I =1.2A 时： 1.2R 1=U ……①当I =0.3A 时，U 2=9V ，可得：0.3R 1+9V=U ……②由①②式解得：R 1=10Ω，U =12V 。
A ．当I =1.2A 时，电路总功率最大：==12V 1.2A=14.4W P UI ⨯大大。
故A 错误；B ．由滑动变阻器的功率公式得：()2222222121212=4U R U P I R R R R R R R R ⎛⎫== ⎪+-+⎝⎭滑， 当R 2=R 1=10Ω时，P 滑有最大值2P 大：()2212V ==3.6W 410ΩP ⨯大，故B 正确；C ．滑动变阻器最大阻值为： 9V ==30Ω0.3AU R I =滑， 故C 错误； D ．当I =0.3A 时，定值电阻电功率为：()22110.3A 10Ω=0.9W P I R ==⨯， 当I =1.2A 时，定值电阻电功率为：()2211 1.2A 10Ω=14.4W P I R ==⨯'， 所以定值电阻电功率的变化值为：11114.4W 0.9W=13.5W P P P '-=-∆=。
故D 错误。
2．如图甲所示电路，电源电压不变。
R 1是滑动变阻器，R 2是定值电阻。
当开关S 闭合后，将滑动变阻器的滑片从最右端逐步滑到最左端，根据电压表与电流表的示数，绘制的图像如图乙所示。
下列判断正确的是（ ）A ．电路消耗电功率的最大值为7.2WB ．变阻器R 接入电路的最大阻值为120ΩC ．定值电阻R 2的电阻值为20ΩD ．电源电压为12V 【来源】2020年山东省青岛市西海岸新区中考一模物理试题【答案】ACD【解析】【分析】【详解】 BC ．由电路图可知，当滑片位于最左端时，电路为2R 的简单电路，此时电路中的电流最大，由乙图可知0.6A I =大由U I R=可得，电源的电压 220.6A U I R R 大==⨯……①当滑片位于最右端时，滑动变阻器的最大阻值1R 与电阻2R 串联，电压表测1R 两端的电压，此时电路中的电流最小；由乙图可知110V U =0.1A I =小变阻器1R 的最大阻值 1110V 100Ω0.1AU R I 大小=== 因串联电路中总电压等于各分电压之和，则电源的电压12210V 0.1A U U I R R =+=+⨯小……②由①②可得220.6A 10V 0.1A R R ⨯=+⨯解上式可得220ΩR =故B 错误，C 正确；D ．电源的电压20.6A 0.6A 20Ω12V U R =⨯=⨯=故D 正确；A ．电流最大时，电路消耗的最大电功率0.6A 12V 7.2W P I U ==⨯=大大故A 正确。
故选ACD 。
3．如图是一个电加热器的工作原理图，其中1R 和2R 是阻值不变的发热电阻；已知加热器的额定电压为220V ，额定加热功率990W ，额定保温功率为110W 。
当电加热器正常工作时，下列说法正确的是（ ）A ．加热器的功率为110W 时，开关S 、1S 都闭合B ．开关S 闭合，1S 由断开到闭合，电路中电流变大，2R 的功率变大C ．电阻1R 与2R 的阻值之比为1∶8D ．若用电高峰期实际电压为200V ，加热器保温状态下的实际功率约为90.9W【来源】2020年四川省成都市锦江区中考二诊物理试题【答案】BD【解析】【分析】【详解】A ．只闭合开关S ，两电阻串联，电阻较大，根据2U P R=知，在电压一定时，电功率较小，加热器处于保温状态，则此时加热器的功率为110W ，故A 错误；B ．开关S 闭合，S 1断开时，两电阻串联，S 1闭合时，电阻R 1被短路，只有电阻R 2工作，电阻减小，根据U I R =知，电路的电流增大，R 2的电阻不变，根据22P I R =知R 2的功率变大，故B 正确；C ．因为2 2U P R =加热、212U P R R =+保温，且P 加热=990W 、P 保温=110W ，所以 22 212::990W :110W U U P P R R R ==+加热保温 即12291R R R += 所以1281R R = 故C 错误；D ．只闭合开关S ，加热器处于保温状态，两电阻串联，保温功率为110W ，则2212(220V)=440Ω110WU P R R +==额保温 当实际电压为200V 时，实际功率约为2122(200V)=90.9W 440ΩU R R P =≈+额实 故 D 正确；故选BD 。
4．如图所示甲是某同学探究电流与电压关系的电路图，开关S 闭合后，将滑动变阻器的滑片P 从a 端移至b 端，电流表和电压表的示数变化关系如图乙，则由图象可知（ ）A ．电阻R 0两端电压与通过R 0的电流成正比B ．R 0的电阻值是5ΩC ．该电路最小功0.3WD ．滑动变阻器R 的电功变化范围0~0.45W【来源】2020年贵州省遵义市桐梓县中考二模物理试题【答案】BCD【解析】【分析】【详解】A ．由电路图可知，电流表测电路电流，电压表测电阻R 0电压，由I-U 图象可知，电阻R 0的I-U 图象是一条倾斜的直线，是正比例函数图象，电阻R 0是一个定值，电压表的示数与电流表的示数之比不变，电阻R 0两端电流与通过R 0的电压成正比，电压决定电流，不能说电流与电压成正比，故A 错误，A 不符合题意；B ．由I-U 图象可知，滑片P 移至b 端时滑动变阻器接入阻值为零，此时电压表示数为电源电压，为3V ，电路中的电流为0.6A ，则03V 5Ω0.6AU R I === 故B 正确，B 符合题意；C ．根据功率公式 2U P UI R== 当电路电阻最大时，即滑动变阻器接入最大时，功率最小，由I-U 图象可知，此时滑片P 移至a 端，电压表示数为0.5V ，电路中的电流为0.1A ，则电路总电阻为3V 30Ω0.1AU R I ===总 则电路最小功率为 22min(3V)0.3W 30ΩU P R ===总 故C 正确，C 符合题意；D ．根据功率公式222222000001()()24R R U R U U P U R R R R R R R R R R R R====-++++ 当滑动变阻器接入阻值为零时功率最小，为零；当滑动变阻器接入阻值与电阻R 0相等时功率最大，为22max0(3V)0.45W 445ΩU P R ===⨯ 故D 正确，D 符合题意。
故选BCD 。
5．如图所示，电源电压保持不变，R 2=50Ω，闭合S 1，断开S 2，R 1的电功率P 1=0.1W ，电压表示数为U 1．开关都闭合时，电压表示数为6U 1．用电阻R 3替换R 1、R 2中的某一个，闭合开关S 1，断开S 2，电压表示数为U 2，电路的总功率为P 2，U 2与U 1相比，变化了0.5V ．则下列结论正确的是（ ）A ．R 3可能是110ΩB ．R 3可能是5ΩC ．P 2可能是0.54WD ．P 2可能是0.65W【来源】四川省成都市2018年中考物理试题【答案】AC【解析】【分析】【详解】 由电路图知道，开关都闭合时，电路中只有R 1，电压表测电源两端的电压；由电压表的示数知道，电源的电压U =6U 1；当闭合S 1，断开S 2 时，R 1与R 2 串联，电压表测R 1两端的电压；由于串联电路中总电压等于各分电压之和，所以，R 2两端的电压是：U R2 =U-U 1 =6U 1 -U 1 =5U 1，由于串联电路中各处的电流相等，所以，此时电路中的电流是：I=U 1/R 1=U R2/R 2，即U 1/R 1=5U 1/50Ω，故R 1 =10Ω；又因为R 1的电功率是P 1=0.1W ，所以，由P=I 2 R 知道，此时电路中的电流是：I =，根据串联电路的特点知道，电源的电压是：U=I （R 1 +R 2）=0.1A×（10Ω+50Ω）=6V ，所以U 1 =U /6=6V/6=1V ，当用电阻R 3替换R 1 后，闭合开关S 1 断开S 2 时，R 2与R 3 串联，电压表测R 3 两端的电压；（1）若U 2 与U 1 相比增加了0.5V ，则电压表的示数U 2 =1.5V ，R 2 两端的电压U R2′=U-U 2 =6V-1.5V=4.5V ，此时电路中的电流是：I 1 =U R2′/R 2=4.5V/50Ω=0.09A ，则R 3 的阻值是：R 3 =U 2/I 1=1.5V0.09A≈16.7Ω，电路的总功率是：P 2 =UI 1 =6V×0.09A=0.54W ；（2）若U 2 与U 1 相比减小了0.5V ，则电压表的示数是U 2 =0.5V ，R 2 两端的电压U R2″=U-U 2=6V-0.5V=5.5V，此时电路中的电流是：I2 =U R2′/R2=5.5V/50Ω=0.11A，则R3的阻值是：R3=U2/I2=0.5V/0.11A≈4.5Ω，电路的总功率是：P2 =UI2 =6V×0.11A=0.66W，故C正确，D错误；当用电阻R3替换R2后，闭合开关S1断开S2时，R1与R3串联，电压表测R1两端的电压，（1）若U2与U1相比增加了0.5V，则电压表的示数是：U2 =1.5V，R3两端的电压是：U3=U-U2 =6V-1.5V=4.5V，此时电路中的电流是：I3 =U2/R1=1.5V/10Ω=0.15A，则R3的阻值是：R3 =U3/I3=4.5V/0.15A=30Ω，电路的总功率是：P2 =UI3 =6V×0.15A=0.9W；（2）若U2与U1相比减小了0.5V，则电压表的示数是：U2 =0.5V，R3两端的电压是：U3=U-U2 =6V-0.5V=5.5V，此时电路中的电流是：I4 =U2/R1=0.5V/10Ω=0.05A，则R3的阻值是：R3=U3/I4=5.5V/0.05A=110Ω，电路的总功率是：P2 =UI4 =6V×0.05A=0.3W，故AB错误，综上所述，只有AC正确，故选AC．【点睛】本题考查的是串联电路的特点和欧姆定律、电功率公式的应用，正确的讨论电阻R3替换R1、R2中的一个电阻后电压表可能的示数是解题关键，需要仔细分析找出各种情况中的联系，然后列式求解，属于难题．6．如图所示的电路中，电源两端电压为U，且保持不变，R1、R2和R3为三个定值电阻，已知R1=10 Ω。
