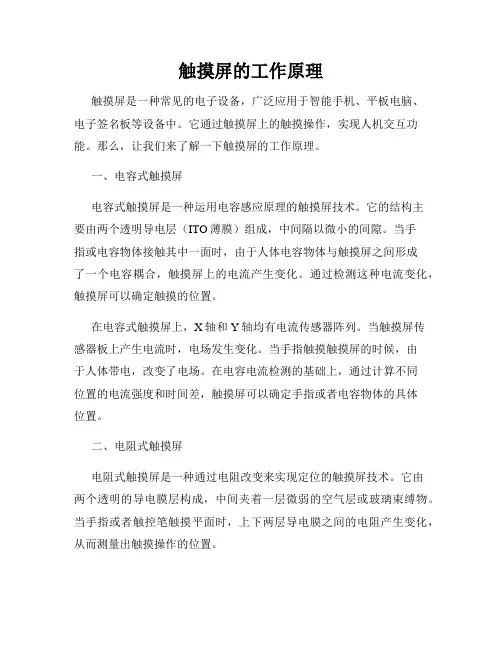

触摸屏工作原理

表面声波触摸屏
表面声波触摸屏的触摸屏部分可以是一块平面、球面或是柱面的玻璃平板，安装在CRT、LED、LCD或是等离子显示器屏幕的前面。这块玻璃平板只是一块纯粹的强化玻璃，区别于别类触摸屏技术是没有任何贴膜和覆盖层。
电容触摸屏本身实际是一套精密的漏电传感器，带手套的手不能触摸，由于使用电容方式，导致有漂移现象，下节电容触摸屏有详细的介绍。电容屏和电阻屏都是电原理工作方式，电工作方式对于多点触摸，不管是多少点，也不管是连续的还是不连续的，都是取多点触摸的中心点判断，因为电流叠加是分不出来谁是谁的，没有办法。
超声波触摸屏有表面声波触摸屏和体波声波触摸屏，利用的都是电-声压电换能器作传感器，接收传感器和发射传感器所用的压电晶体不是一种型号，在制造时的掺杂材料略有不同，发射换能器功率大，接收换能器更加灵敏。压电换能器的寿命长，工作稳定，正常工作可以保证10年不出问题。触摸屏安装后，换能器是隐藏起来的，但是在运输和安装过程中需要小心谨慎，裸露的换能器晶体不能碰撞挤压。表面声波触摸屏有X、Y轴两对传感器，利用屏幕表面的声表面波来检测手指触摸，可以说，工作面是一层看不见、打不坏的声能，不怕暴力使用，最适合公共信息查询，是目前市场上最受欢迎的触摸屏产品。
四线电阻触摸屏特点：
总的来说，不管是四线电阻触摸屏、五线电阻触摸屏还是其他几类电阻触摸屏（本文不再介绍），电阻触摸屏都有这么几个优点：
不怕灰尘、水汽和油污，防止电磁辐射
可以用任何物体来触摸，可以用来写字画画
同时，电阻类触摸屏的缺点是：
外层薄膜毕竟是塑料膜，不适宜公共场所
透光率有损失
四线电阻和五线电阻相比，四线优势是价格，劣势是使用寿命；五线优势是稳定、寿命极大提高、精度保证。
触摸屏的第一个特征：透明，它直接影响到触摸屏的视觉效果。透明有透明的程度问题，红外线技术触摸屏和表面声波触摸屏只隔了一层纯玻璃，透明可算佼佼者，其它触摸屏这点就要好好推敲一番，“透明”，在触摸屏行业里，只是个非常泛泛的概念，我们知道，很多触摸屏是多层的复合薄膜，仅用透明一点来概括它的视觉效果是不够的，它应该至少包括四个特性：透明度、色彩失真度、反光性和清晰度，还能再分，比如反光程度包括镜面反光程度和衍射反光程度，只不过我们的触摸屏表面衍射反光还没到达CD盘的程度，对用户而言，这四个度量已经基本够了。今天我尽量不结合具体的触摸屏去“排队”，技术是在前进的，今天也许是声波屏最理想，明天也许又是另一种，环星公司通过触摸屏的技术本质引申出一些触摸屏的概念，目的是让用户自己学会思考、学会判断，选购适用的触摸屏。
当手指触摸屏幕时，平常相互绝缘的两层导电层就在触摸点位置有了一个接触，因其中一面导电层接通Y轴方向的5V均匀电压场，使得侦测层的电压由零变为非零，控制器侦测到这个接通后，进行A/D转换，并将得到的电压值与5V相比即可得触摸点的Y轴坐标，同理得出X轴的坐标，这就是所有电阻技术触摸屏共同的最基本原理。
电阻类触摸屏的关键在于材料科技。常用的透明导电涂层材料有：
反光性，主要是指由于镜面反射造成图象上重叠身后的光影，如人影、窗户、灯光等。反光是触摸屏带来的负面效果，越小越好，它影响用户的浏览速度，严重时甚至无法辨认图象字符，反光性强的触摸屏使用环境受到限制，现场的灯光布置也被迫需要调整。大多数存在反光问题的触摸屏都提供另外一种经过表面处理的型号：磨砂面触摸屏，也叫防眩型，价格略高一些，防眩型反光性明显下降，适用于采光非常充足的大厅或展览场所，不过，防眩型的透光性和清晰度也随之有较大幅度的下降。
电阻技术触摸屏基本原理：
电阻触摸屏的屏体部分是一块与显示器表面非常配合的多层复合薄膜，由一层玻璃或有机玻璃作为基层，表面涂有一层透明的导电层，上面再盖有一层外表面硬化处理、光滑防刮的塑料层，它的内表面也涂有一层透明导电层，在两层导电层之间有许多细小(小于千分之一英寸)的透明隔离点把它们隔开绝缘。
电阻触摸屏剖面结构
五线电阻触摸屏的改进：
首先五线电阻触摸屏的A面是导电玻璃而不是导电涂覆层，导电玻璃的工艺使得A面的寿命得到极大的提高，并且可以提高透光率。
其次五线电阻触摸屏把工作面的任务都交给寿命长的A面，而B面只用来作为导体，并且采用了延展性好、电阻率低的镍金透明导电层，因此，B面的寿命也极大的提高。
五线电阻触摸屏的另一个专有技术是通过精密的电阻网络来校正A面的线性问题：由于工艺工程不可避免的有可能厚薄不均而造成电压场不均匀分布，精密电阻网络在工作时流过绝大部分电流，因此可以补偿工作面有可能的线性失真。
红外触摸屏靠多对红外发射和接收对管来工作，红外对管性能和寿命都比较可靠，任何阻挡光线的物体都可用来作触摸物，不过红外触摸屏使用传感器数目将近100对，并且共用外围电路，这就要求传感器不仅本身性能好，还要求将近100对的红外二极管“光-电阻特性”和“结电容”都保持一致。实际应用中，万一有哪一对出现故障，可以在上电自检过程中发现并在此后加以忽略，靠邻近的红外线代替，由于每一对红外线只“监管”约6mm左右的窄带，而手指通常在15mm左右粗细，用户是察觉不到的。但如果生产过程没有对红外发射管进行老化测试，没有很好的质量管理体系，将近100对的传感器，很快就不是一对两对“掉队”的问题了，总体寿命也就难以保证。因此，购买红外屏的用户应该了解厂家有没有严格的质量检测办法或是否通过ISO9000认证。
五线电阻触摸屏是目前最好的电阻技术触摸屏，最适合于军事、医疗、工业控制领域使用。
表面声波
表面声波，超声波的一种，在介质(例如玻璃或金属等刚性材料)表面浅层传播的机械能量波。通过楔形三角基座（根据表面波的波长严格设计），可以做到定向、小角度的表面声波能量发射。见下图。
表面声波性能稳定、易于分析，并且在横波传递过程中具有非常尖锐的频率特性，近年来在无损探伤、造影和滤波器方向上应用发展很快，表面声波相关的理论研究、半导体材料、声导材料、检测技术等技术都已经相当成熟。
触摸屏
触摸屏的几个概念
所谓触摸屏，从技术原理角度来讲，触摸屏是一套透明的绝对定位系统，首先它必须保证是透明的，因此它必须通过材料科技来解决透明问题，像数字化仪、写字板、电梯开关，它们都不是触摸屏；其次它是绝对坐标，手指摸哪就是哪，不需要第二个动作，不像鼠标，是相对定位的一套系统，我们可以注意到，触摸屏软件都不需要光标，有光标反倒影响用户的注意力，因为光标是给相对定位的设备用的，相对定位的设备要移动到一个地方首先要知道现在在何处，往哪个方向去，每时每刻还需要不停的给用户反馈当前的位置才不致于出现偏差。这些对采取绝对坐标定位的触摸屏来说都不需要；再其次就是能检测手指的触摸动作并且判断手指位置，各类触摸屏技术就是围绕“检测手指触摸”而八仙过海各显神通的。
触摸屏的第三个特性：检测触摸并定位，各种触摸屏技术都是依靠各自的传感器来工作的，甚至有的触摸屏本身就是一套传感器。各自的定位原理和各自所用的传感器决定了触摸屏的反应速度、可靠性、稳定性和寿命。触摸屏的传感器方式还决定了该触摸屏如何识别多点触摸的问题，也就是超过一点的同时触摸怎么办？有人触摸时接着旁边又有人触摸怎么办？这是触摸屏使用过程中经常出现的问题，我认为最理想的方式是：超过一点的同时触摸谁也不判断，一直等到多点触摸移走，有人触摸接着又有人触摸应该是分先后都判断，当然是技术上可能的话。
清晰度，有些触摸屏加装之后，字迹模糊，图象细节模糊，整个屏幕显得模模糊糊，看不太清楚，这就是清晰度太差。清晰度的问题主要是多层薄膜结构的触摸屏，由于薄膜层之间光反复反射折射而造成的，此外防眩型触摸屏由于表面磨砂也造成清晰度下降。清晰度不好，眼睛容易疲劳，对眼睛也有一定伤害，选购触摸屏时要注意判别。
触摸屏的第二个特性：触摸屏是绝对坐标系统，要选哪就直接点那，与鼠标这类相对定位系统的本质区别是一次到位的直观性。绝对坐标系的特点是每一次定位坐标与上一次定位坐标没有关系，触摸屏在物理上是一套独立的坐标定位系统，每次触摸的数据通过校准数据转为屏幕上的坐标，这样，就要求触摸屏这套坐标不管在什么情况下，同一点的输出数据是稳定的，如果不稳定，那么这触摸屏就不能保证绝对坐标定位，点不准，这就是触摸屏最怕的问题：漂移。技术原理上凡是不能保证同一点触摸每一次采样数据相同的触摸屏都免不了漂移这个问题，目前有漂移现象的只有电容触摸屏。
①ITO，氧化铟，弱导电体，特性是当厚度降到1800个埃（埃＝10-10米）以下时会突然变得透明，透光率为80％，再薄下去透光率反而下降，到300埃厚度时又上升到80％。ITO是所有电阻技术触摸屏及电容技术触摸屏都用到的主要材料，实际上电阻和电容技术触摸屏的工作面就是ITO涂层。
②镍金涂层，五线电阻触摸屏的外层导电层使用的是延展性好的镍金涂层材料，外导电层由于频繁触摸，使用延展性好的镍金材料目的是为了延长使用寿命，但是工艺成本较为高昂。镍金导电层虽然延展性好，但是只能作透明导体，不适合作为电阻触摸屏的工作面，因为它导电率高，而且金属不易做到厚度非常均匀，不宜作电压分布层，只能作为探层。
先说透明度和色彩失真度，首先提醒大家，我们看到的彩色世界包含了可见光波段中的各种波长色，在没有完全解决透明材料科技之前，或者说还没有低成本的很好解决透明材料科技之前，多层复合薄膜的触摸屏在各波长下的透光性还不能达到理想的一致状态，下面是一个示意图：
由于透光性与波长曲线图的存在，通过触摸屏看到的图象不可避免的与原图象产生了色彩失真，静态的图象感觉还只是色彩的失真，动态的多媒体图象感觉就不是很舒服了，色彩失真度也就是图中的最大色彩失真度自然是越小越好。平常所说的透明度也只能是图中的平均透明度，当然是越高越好。
四线电阻触摸Biblioteka Baidu：
四线电阻技术电阻触摸屏的两层导电层都是ITO，在每层的两边缘各涂一条银胶，一端加5V电压，一端加0V，即能在工作面的一个方向上形成均匀连续的平行电压分布。
四线电阻触摸屏的两层ITO工作面工作时都加上5V到0V的均匀电压分布场，触摸屏的引出线共有4条，四线电阻由此得名。当A面加竖直方向的电压场时，B面作为测量触摸点电压的探头；B面加水平方向的电压时，A面作探头。
以上谈了一些触摸屏技术领域的概念，当然，只是是纯技术原理的一些探讨，评判一种触摸屏，光是技术原理还只是其中的一部分，触摸屏要应用到各个领域，还要抵受千触万摸，选用材料的耐用性如何，反应速度如何（使用要感觉顺畅反应速度须小于20ms），控制卡、驱动程序和校准程序怎么样，卡的设计水平和工艺水平，驱动程序跨操作系统平台、跨机种的通用性、计算机接口与技术趋势的紧跟程度，厂商的技术实力和服务承诺的可信任度，这些都是理性的评判一种触摸屏，更准确的说：一种产品的重要因素。
五线电阻触摸屏：
五线电阻技术触摸屏的基层把两个方向的电压场通过精密电阻网络都加在玻璃的导电工作面上，我们可以简单的理解为两个方向的电压场分时工作加在同一工作面上，而外层镍金导电层只仅仅用来当作纯导体，有触摸后分时检测内层ITO接触点X轴和Y轴电压值的方法测得触摸点的位置。五线电阻触摸屏内层ITO需四条引线，外层只作导体仅仅一条，触摸屏得引出线共有5条。
红外屏赖以工作的是红外线矩阵，矩阵上多点的x、y坐标能组合出平方倍多的触摸点，见下图，A、B两点和C、D两点对红外屏来说是相同的效果，无法分辨，怎么处理呢？目前市场上的红外屏对多点触摸常见的处理不管连续否，要么不判断，要么判为左上角，即下图中不管是A、B还是C、D都判为C点。真正技术过得硬的红外屏应该是对坐标连续的多点触摸判断取中点，即判断为大物体（比如粗手指）的触摸，而对不连续的多点触摸不予判断，所以说它技术过硬是这种算法对产品的品质要求更严，不允许出现各种各样的故障情况。这种红外屏现在市场有，价格非常高。
四线电阻触摸屏的缺陷：
电阻触摸屏的B面要经常被触动，四线电阻触摸屏的B面采用ITO，我们知道，ITO是极薄的氧化金属，在使用过程中，很快就会产生细小的裂纹，而裂纹一旦产生，原流经该处的电流被迫绕裂纹而行，本该均匀分布的电压随之遭到破坏，触摸屏就有了损伤，表现为裂纹处点不准。
随着裂纹的加剧和增多，触摸屏慢慢就会失效，因此使用寿命不长是四线电阻触摸屏的主要问题。
