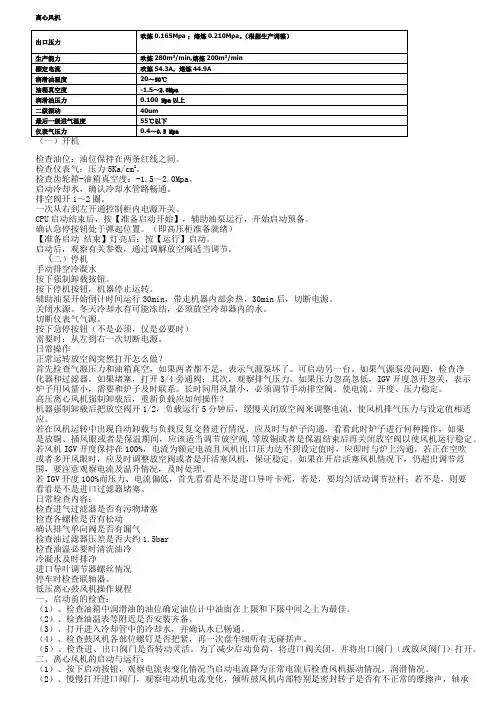

离心风机培训资料

离心风机培训资料

目录

1、离心风机的定义及基本知识和分类…………………………………1/6

2、离心风机的性能与选择 (7)

3、离心风机的部件及特性介绍 (15)

4、离心风机的部件及特性介绍 (18)

离心风机的定义及基本知识和分类

风机的定义：

风机是一种用于压缩和输送气体的机械，从能量观点来看，它是把原动机的机械能量转变为气体能量的一种机械。

风机分类及用途：

透平式风机--通过旋转叶片压缩输送气体的风机。

容积式风机—用改变气体容积的方法压缩及输送气体机械。

按气流运动方向分类；

离心式风机—气流轴向驶入风机叶轮后，在离心力作用下被压缩，主要沿径向流动。

轴流式风机—气流轴向驶入旋转叶片通道，由于叶片与气体相互作用，气体被压缩后

近似在园柱型表面上沿轴线方向流动。

混流式风机—气体与主轴成某一角度的方向进入旋转叶道，近似沿锥面流动。

横流式风机—气体横贯旋转叶道，而受到叶片作用升高压力。

通风机高低压相应分类如下(在标准状态下)

低压离心通风机：全压P≤1000Pa

中压离心通风机：全压P=1000-3000Pa

高压离心通风机：全压P=3000-15000Pa

风机全称及型号表示方法：

1.一般通风机全称表示方法

2.型式和品种组成表示方法：

风机主要技术参数的概念：

1)压力:离心通风机的压力指升压（相对于大气的压力）,即气体在风机内压

力的升高值或者该风机进出口处气体压力之差。它有静压、动压、全

压之分。性能参数指全压（等于风机出口与进口总压之差）,其单位常

用Pa、KPa、mH2O、mmH2O等。

2)流量:单位时间内流过风机的气体容积的量,又称风量。常用Q来表示,常用

单位是;m3/s、m3/min、m3/h（秒、分、小时）。(有时候也用到“质

量流量”即单位时间内流过风机的气体质量,这个时候需要考虑风机进

口的气体密度,与气体成份,当地大气压,气体温度,进口压力有密切影

响,需经换算才能得到习惯的“气体流量”）。

3)转速：风机转子旋转速度。

常以n来表示、其单位用r/min(r表示转速，min表示分钟)。

4)功率：驱动风机所需要的功率。

常以N来表示、其单位用Kw。

常用风机用途代号：

公司生产的离心风机产品类别

传动方式及机械效率：

叶轮

电动机

D 型联轴器联接转动：

叶轮 轴承座 联轴器 电动机 F 型联轴器联接转动：

轴承座 叶轮 轴承座 联轴器 电动机

B

C

叶轮 轴承座

V 型皮带 E 型皮带传动： 皮带轮 轴承座

离心风机的旋转方向（指叶轮的旋转方向）：

离心风机的出风口方向：

按叶轮旋转方向用右（或左）和出风口角度表示，?出风口往往制成可以自由转动的结构。我国对离心式通风机出风口位置作了规定，根据现场使用要求，离心式通风机蜗壳出口方向可从图4—2规定的8个基本出风口位置中选取。?????

如果仍不能满足要求，可以从下列补充角度15。，30。，60。，75。，105。，l20。，l50。，l65。，l95。，210。中选取。

图4--2出风口位置

图4--2出风口位置

离心风机的性能与选择

风机输送气体标准状态：

风机性能一般指在标准状态下输送空气的性能。通风机的指定状态为

大气压力：P=101325pa ,气体温度：t=20℃，气体介质密度ρ=m3。

当实际使用状态与性能表中所指进气状态不同，则必须把实际使用状态的性能换算到制定进气状态的性能，然后根据换算后的性能选择风机，换算公式如下：

气体密度改变时， Q1=Q2 P1/P2=ρ1/ρ2 N1/N2=ρ1/ρ2

风机转速改变时， Q1/Q2=n1/n2 P1/P2= (n1/n2) 2 N1/N2=(n1/n2)3 以上公式中Q、P、N分别表示流量、全压、轴功率

估算所需功率：

N=Q*P*K/(1000*3600*η*η1) (kw)

试中： Q—流量（m3/h）

P—全压（pa）

η—内效率

η1—机械效率

K—储备系数

离心风机的部件及特性介绍
