单片机延时程序分析#(优选.)
单片机延时500ms程序汇编
单片机延时500ms程序汇编一、概述在单片机编程中，延时操作是非常常见且重要的一部分。
延时可以使程序在执行过程中暂停一段时间，以确保输入输出设备能够正常工作，或者是为了保护其他设备。
本文将介绍如何使用汇编语言编写单片机延时500ms的程序。
二、延时原理在单片机中，延时操作通常通过循环来实现。
每个循环需要一定的时间，通过控制循环次数和循环体内的指令数量，可以实现不同长度的延时。
在汇编语言中，可以使用计数器来控制循环次数，从而实现精确的延时操作。
三、汇编语言编写延时程序接下来，我们将使用汇编语言编写延时500ms的程序。
1. 设置计数器初值在程序的开头我们需要设置计数器的初值，这个初值需要根据单片机的工作频率和所需的延时时间来计算。
假设单片机的工作频率为1MHz，那么在循环500次后，就能够达到500ms的延时。
我们需要将计数器的初值设为500。
2. 循环计数接下来，我们进入一个循环，在循环中进行计数操作。
每次循环结束时，都需要检查计数器的值，当计数器减至0时，表示已经达到了500ms的延时时间，可以退出循环。
3. 优化程序为了提高程序的执行效率，可以对计数器进行优化。
例如可以通过嵌套循环的方式，减少循环的次数，从而提高延时的精度和稳定性。
四、程序示例下面是一个简单的示例程序，演示了如何使用汇编语言编写延时500ms的程序。
```org 0x00mov r2, #500 ; 设置计数器初值为500delay_loop:djnz r2, delay_loop ; 进行计数ret ; 延时结束，退出程序```五、结语通过以上的示例程序，我们可以看到如何使用汇编语言编写单片机延时500ms的程序。
当然，实际的延时程序可能会更加复杂，需要根据具体的单片机型号和工作频率进行调整，但是思路是相似的。
在实际的编程中，需要根据具体的需求和硬件环境来进行调整和优化，以实现更加稳定和精确的延时操作。
希望本文对单片机延时程序的编写有所帮助，也欢迎大家在评论区提出宝贵意见和建议。
51单片机技巧：精确延时
在用C语言写程序时，初学者遇到的一个难题时精确延时程序的设计。
我刚开始用C语言写程序时同样遇到了这个问题，后来参考了一些文章和实际设计后才知道了精确延时程序的设计。
我现在就用两种方法来实现，一种是while()语句，另一种是for()语句，这两种语句均可产生汇编语句中的DJNZ语句，以12MHZ晶振为例（说明：在编写C程序时，变量尽量使用unsigned char，如满足不了才使用unsigned int）：1.delay＝99；while(--delay)；产生的汇编代码为：000FH MOV 08H,#63H0012H DJNZ 08H,0012H这样产生的延时时间为：(99+1)×2us。
最小延时时间为2us，若加上对delay赋值语句，则最小为4us。
2.for(i=delay;i>0;i--);产生的汇编代码同while()语句。
下面来举例几个延时函数：一. 500ms延时子程序void delay500ms(void){unsigned char i,j,k;for(i=15;i>0;i--)for(j=202;j>0;j--)for(k=81;k>0;k--);}产生的汇编代码：C:0x0800 7F0F MOV R7,#0x0FC:0x0802 7ECA MOV R6,#0xCAC:0x0804 7D51 MOV R5,#0x51C:0x0806 DDFE DJNZ R5,C:0806C:0x0808 DEFA DJNZ R6,C:0804C:0x080A DFF6 DJNZ R7,C:0802C:0x080C 22 RET计算分析:程序共有三层循环一层循环n:R5*2 = 81*2 = 162us DJNZ 2us二层循环m:R6*(n+3) = 202*165 = 33330us DJNZ 2us + R5赋值1us = 3us 三层循环: R7*(m+3) = 15*33333 = 499995us DJNZ 2us + R6赋值1us = 3us 循环外: 5us 子程序调用2us + 子程序返回2us + R7赋值1us = 5us延时总时间= 三层循环+ 循环外= 499995+5 = 500000us =500ms计算公式:延时时间=[(2*R5+3)*R6+3]*R7+5二. 200ms延时子程序void delay200ms(void){unsigned char i,j,k;for(i=5;i>0;i--)for(j=132;j>0;j--)for(k=150;k>0;k--);}三. 10ms延时子程序void delay10ms(void){unsigned char i,j,k;for(i=5;i>0;i--)for(j=4;j>0;j--)for(k=248;k>0;k--);}四. 1s延时子程序void delay1s(void){unsigned char h,i,j,k;for(h=5;h>0;h--)for(i=4;i>0;i--)for(j=116;j>0;j--)for(k=214;k>0;k--);}以上的这先希望对大家有帮组，如有不足之处请指出，如有更好的方法也可以告诉我，大家一起分享第二部分关于单片机C语言的精确延时，网上很多都是大约给出延时值没有准确那值是多少,也就没有达到精确高的要求，而51hei给出的本函数克服了以上缺点，能够精确计数出要延时值且精确达到1us,本举例所用CPU为STC12C5412系列12倍速的单片机,只要修改一下参数值其它系例单片机也通用,适用范围宽。
51单片机delay()延时的用途和用法讲解
{ unsigned int i; for(i=0;i<uiDelayShort;i++) { ; //一个分号相当于执行一条空语句 }
}
/* 注释八： * delay_long(unsigned int uiDelayLong)是大延时函数， * 专门用在上电初始化的大延时， * 此函数的特点是能实现比较长时间的延时，细分度取决于内嵌 for 循环的次数， * uiDelayLong 的数值的大小就代表里面执行了多少次 500 条空指令的时间。 * 数值越大，延时越长。时间精度不要刻意去计算，感觉差不多就行。 */ void delay_long(unsigned int uiDelayLong) {
unsigned int i; unsigned int j; for(i=0;i<uiDelayLong;i++) {
for(j=0;j<500;j++) //内嵌循环的空指令数量 { ; //一个分号相当于执行一条空语句 }
}பைடு நூலகம்}
void initial_myself() //初始化单片机 {
led_dr=0; //LED 灭 } void initial_peripheral() //初始化外围 {
delay()延时的用途讲解
（1）硬件平台：基于朱兆祺 51 单片机学习板。
（2）实现功能：让一个 LED 闪烁。
（3）源代码讲解如下：
#include "REG52.H"
void initial_myself(); void initial_peripheral();
void delay_short(unsigned int uiDelayshort); void delay_long(unsigned int uiDelaylong); void led_flicker();

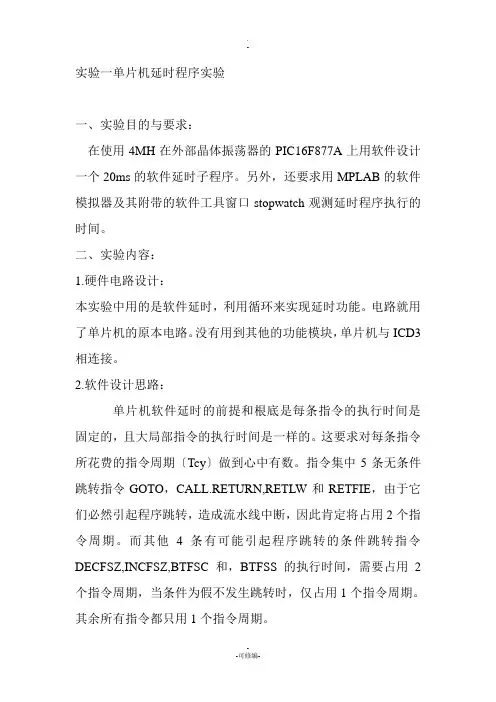

单片机延时程序
实验一单片机延时程序实验一、实验目的与要求：在使用4MH在外部晶体振荡器的PIC16F877A上用软件设计一个20ms的软件延时子程序。
另外，还要求用MPLAB的软件模拟器及其附带的软件工具窗口stopwatch观测延时程序执行的时间。
二、实验内容：1.硬件电路设计：本实验中用的是软件延时，利用循环来实现延时功能。
电路就用了单片机的原本电路。
没有用到其他的功能模块，单片机与ICD3相连接。
2.软件设计思路：单片机软件延时的前提和根底是每条指令的执行时间是固定的，且大局部指令的执行时间是一样的。
这要求对每条指令所花费的指令周期〔Tcy〕做到心中有数。
指令集中5条无条件跳转指令GOTO，CALL.RETURN,RETLW和RETFIE，由于它们必然引起程序跳转，造成流水线中断，因此肯定将占用2个指令周期。
而其他4条有可能引起程序跳转的条件跳转指令DECFSZ,INCFSZ,BTFSC和，BTFSS的执行时间，需要占用2个指令周期，当条件为假不发生跳转时，仅占用1个指令周期。
其余所有指令都只用1个指令周期。
每个指令周期Tcy的时间长度，计算方法：如果采用4MHz 的外部晶体〔fosc=4 MHz〕，那么PIC中档单片机的指令周期Tcy为1us，这是一个整数。
而采用其他频率的外部晶体时，指令周期时间将反比于外部晶体频率。
至于软件延时的构造和实现方法，其实可以采用任何指令和构造，因为只是通过执行指令消耗时间。
但通常情况下有两个选择延时程序构造的原那么：（1）执行指令周期数计算方便。
如果含有太多复杂的条件跳转循环等构造势必会造成指令周期的计算困难，甚至可能造成执行所造成的软件延时时间不等。
（2）不能占用太多的程序空间。
试想用20000个NOP指令来实现20ms的延时，显然是可以的，但是这样做浪费了整整一个页的程序存储器，得不偿失，而通过适当的循环构造，重复执行某些一样的程序是比拟合理的方法。
因此，软件延时程序一般采用以下方法：如果延时时间短〔微妙级别〕，可以连续插入几条NOP指令；如果延时时间长〔几个毫秒级别〕，那么可以使用双嵌套循环的方法来实现。

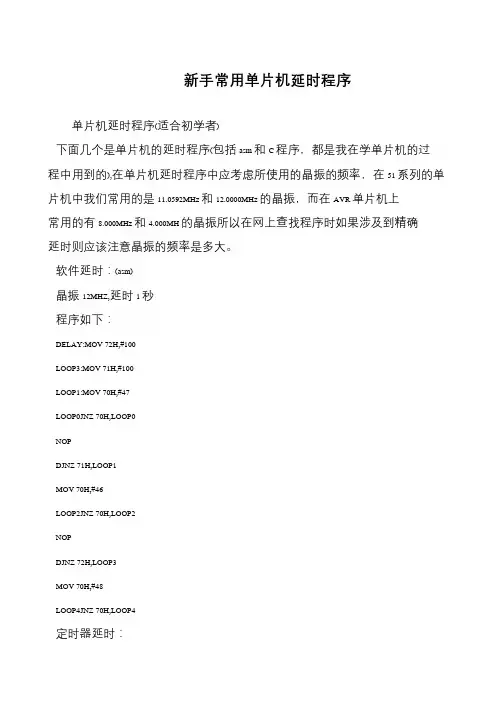

新手常用单片机延时程序
_NOP_( );
}
/*****************11us延时函数*************************/
//
void delay(uint t)
{
for (;t0;t--);
}
1ms延时子程序(12MHZ)
void delay1ms(uint p)//12mhz
DELAY:CLR EX0
MOV TMOD,#01H ;设置定时器的工作方式为方式1
MOV TL0,#0B0H ;给定时器设置计数初始值
MOV TH0,#3CH
SETB TR0;开启定时器
HERE:JBC TF0,NEXT1
SJMP HERE
NEXT1:MOV TL0,#0B0H
MOVTH0,#3CH
DJNZ R7,HERE
CLR TR0;定时器要软件清零
SETB EX0
RET
C语言延时程序：
void delay_18B20(unsigned inti)
{
while(i--);
}
void Delay10us( )//12mhz
{
_NOP_( );
_NOP_( );
_NOP_( );
_NOP_( );
延时则应该注意晶振的频率是多大。
软件延时：(asm)
晶振12MHZ,延时1秒
程序如下：
DELAY:MOV 72H,#100
LOOP3:MOV 71H,#100
LOOP1:MOV 70H,#47
LOOP0JNZ 70H,LOOP0
NOP
DJNZ 71H,LOOP1
MOV 70H,#46
LOOP2JNZ 70H,LOOP2
C51单片机的几种常用延时程序设计2024
引言概述：C51单片机是一种广泛应用于嵌入式系统中的微控制器，它具有高度集成化、易于编程和灵活性强等特点。
在C51单片机的软件开发过程中，延时程序设计是非常重要的一部分。
本文将介绍C51单片机中几种常用的延时程序设计方法，包括循环延时、定时器延时、外部中断延时等。
这些方法不仅可以满足在实际应用中对延时的需求，而且可以提高程序的稳定性和可靠性。
正文内容：一、循环延时1. 使用循环控制语句实现延时功能，例如使用for循环、while循环等。
2. 根据需要设置延时的时间，通过循环次数来控制延时的时长。
3. 循环延时的精度受到指令执行时间的影响，可能存在一定的误差。
4. 循环延时的优点是简单易用，适用于较短的延时时间。
5. 注意在循环延时时要考虑其他任务的处理，避免长时间的等待造成程序卡死或响应延迟。
二、定时器延时1. 使用C51单片机内置的定时器模块来实现延时。
2. 配置定时器的工作模式，如工作方式、定时器精度等。
3. 设置定时器的初值和重装值，控制定时器中断的触发时间。
4. 在定时器中断服务函数中进行延时计数和延时结束标志的设置。
5. 定时器延时的优点是精确可控，适用于需要较高精度的延时要求。
三、外部中断延时1. 在C51单片机上配置一个外部中断引脚。
2. 设置外部中断中断触发条件，如上升沿触发、下降沿触发等。
3. 在外部中断中断服务函数中进行延时计数和延时结束标志的设置。
4. 外部中断延时的优点是能够快速响应外部信号，适用于实时性要求较高的场景。
5. 注意在外部中断延时时要处理好外部中断的抖动问题，确保延时的准确性。
四、内部计时器延时1. 使用C51单片机内部的计时器模块来实现延时。
2. 配置计时器的工作模式，如工作方式、计时器精度等。
3. 设置计时器的初值和重装值，使计时器按照一定的频率进行计数。
4. 根据计时器的计数值进行延时的判断和计数。
5. 内部计时器延时的优点是能够利用单片机内部的硬件资源，提高延时的准确性和稳定性。
80C51单片机上电复位和复位延时的时序分析
80C51单片机上电复位和复位延时的时序分析1.上电复位时序分析：当单片机通电时，其内部电路经过一系列的过程，最终实现上电复位。
具体的时序如下：a.当电源供电稳定后，单片机内部开始运行，在此之前，通过电源上的电感元件（电源滤波电感）将电源的浪涌电流限制在一定范围内，避免对器件造成损害。
b.在电源稳定后，单片机内部的复位电路开始工作，将复位引脚（RST）拉低。
复位引脚通常由一个上拉电阻连接到电源电压，当复位引脚被拉低时，单片机内部复位逻辑电路开始工作。
c.单片机内部的复位逻辑电路通过一系列的电路操作，包括对寄存器、内存等的清零操作，实现对整个系统的复位。
同时，系统时钟和各个外设模块（如定时器、串口等）被禁止，确保整个系统进入复位状态。
d.完成复位操作后，复位引脚会逐渐恢复高电平，此时单片机开始退出复位状态，系统可以开始正常运行。
2.复位延时时序分析：在单片机复位后，必须等待一段时间，直到内部电路完全稳定，才能恢复正常运行。
此时间段被称为复位延时。
具体的时序如下：a.当复位引脚恢复高电平时，复位逻辑电路停止工作，但系统内部的各个模块以及外设模块的电路需要一定时间来稳定，此时单片机处于复位延时状态。
b.在复位延时期间，系统时钟和各个外设模块仍然被禁止，保证系统内部不会发生意外的操作。
c.复位延时的具体时间取决于单片机的工作频率，通常在给定的单片机规格书中可以找到相关的参数或公式。
复位延时可以使用一个定时器或延时循环实现，保证系统稳定后再进行正常的操作。
总结：80C51单片机的上电复位和复位延时时序分析是单片机运行的基础，关系到系统的稳定性和可靠性。
通过了解上电复位和复位延时的时序分析，可以更好地理解单片机的工作原理，并合理地设计系统硬件电路和软件逻辑，保证系统的正常运行。
51单片机延时函数
51单片机延时函数在嵌入式系统开发中，51单片机因其易于学习和使用、成本低廉等优点被广泛使用。
在51单片机的程序设计中，延时函数是一个常见的需求。
通过延时函数，我们可以控制程序的执行速度，实现定时器功能，或者在需要的时候进行延时操作。
本文将介绍51单片机中常见的延时函数及其实现方法。
一、使用for循环延时这种方法不精确，但是对于要求不高的场合，可以用来估算延时。
cvoid delay(unsigned int time){unsigned int i,j;for(i=0;i<time;i++)for(j=0;j<1275;j++);}这个延时函数的原理是：在第一个for循环中，我们循环了指定的时间次数（time次），然后在每一次循环中，我们又循环了1275次。
这样，整个函数的执行时间就是time乘以1275，大致上形成了一个延时效果。
但是需要注意的是，这种方法因为硬件和编译器的不同，延时时间会有很大差异，所以只适用于对延时时间要求不精确的场合。
二、使用while循环延时这种方法比使用for循环延时更精确一些，但是同样因为硬件和编译器的不同，延时时间会有差异。
cvoid delay(unsigned int time){unsigned int i;while(time--)for(i=0;i<1275;i++);}这个延时函数的原理是：我们先进入一个while循环，在这个循环中，我们循环指定的时间次数（time次）。
然后在每一次循环中，我们又循环了1275次。
这样，整个函数的执行时间就是time乘以1275，大致上形成了一个延时效果。
但是需要注意的是，这种方法因为硬件和编译器的不同，延时时间会有差异，所以只适用于对延时时间要求不精确的场合。
三、使用定时器0实现精确延时这种方法需要在单片机中开启定时器0，并设置定时器中断。
在中断服务程序中，我们进行相应的操作来实现精确的延时。
这种方法需要使用到单片机的定时器中断功能，相对复杂一些，但是可以实现精确的延时。
汇编延时程序讲解
延时程序在单片机编程中使用非常广泛,但一些读者在学习中不知道延时程序怎么编程,不知道机器周期和指令周期的区别,不知道延时程序指令的用法, ,本文就此问题从延时程序的基本概念、机器周期和指令周期的区别和联系、相关指令的用法等用图解法的形式详尽的回答读者我们知道程序设计是单片机开发最重要的工作，而程序在执行过程中常常需要完成延时的功能。
例如在交通灯的控制程序中，需要控制红灯亮的时间持续30秒，就可以通过延时程序来完成。
延时程序是如何实现的呢？下面让我们先来了解一些相关的概念。
一、机器周期和指令周期1．机器周期是指单片机完成一个基本操作所花费的时间，一般使用微秒来计量单片机的运行速度，51 单片机的一个机器周期包括12 个时钟振荡周期，也就是说如果51 单片机采用12MHz 晶振，那么执行一个机器周期就只需要1μs；如果采用的是6MHz 的晶振，那么执行一个机器周期就需要2 μs。
2 ．指令周期是指单片机执行一条指令所需要的时间，一般利用单片机的机器周期来计量指令周期。
在51 单片机里有单周期指令（执行这条指令只需一个机器周期），双周期指令（执行这条指令只需要两个机器周期），四周期指令（执行这条指令需要四个机器周期）。
除了乘、除两条指令是四周期指令，其余均为单周期或双周期指令。
也就是说，如果51 单片机采用的是12MHz 晶振，那么它执行一条指令一般只需1~2 微秒的时间；如果采用的是6MH 晶振，执行一条指令一般就需2~4 微秒的时间。
现在的单片机有很多种型号，但在每个型号的单片机器件手册中都会详细说明执行各种指令所需的机器周期，了解以上概念后，那么可以依据单片机器件手册中的指令执行周期和单片机所用晶振频率来完成需要精确延时时间的延时程序。
二、延时指令在单片机编程里面并没有真正的延时指令，从上面的概念中我们知道单片机每执行一条指令都需要一定的时间，所以要达到延时的效果，只须让单片机不断地执行没有具体实际意义的指令，从而达到了延时的效果。
51单片机延时时间计算和延时程序设计
一、关于单片机周期的几个概念时钟周期时钟周期也称为振荡周期，定义为时钟脉冲的倒数（可以这样来理解，时钟周期就是单片机外接晶振的倒数，例如12MHz 的晶振，它的时间周期就是1/12 us），是计算机中最基本的、最小的时间单位。
在一个时钟周期内，CPU仅完成一个最基本的动作。
机器周期完成一个基本操作所需要的时间称为机器周期。
以51 为例,晶振12M，时钟周期（晶振周期）就是（1/12）μs，一个机器周期包含12 个时钟周期，一个机器周期就是1μ s。
指令周期：执行一条指令所需要的时间，一般由若干个机器周期组成。
指令不同，所需的机器周期也不同。
对于一些简单的的单字节指令，在取指令周期中，指令取出到指令寄存器后，立即译码执行，不再需要其它的机器周期。
对于一些比较复杂的指令，例如转移指令、乘法指令，则需要两个或者两个以上的机器周期。
2.延时常用指令的机器周期1.指令含义DJNZ：减 1 条件转移指令这是一组把减 1 与条件转移两种功能结合在一起的指令，共2条。
DJNZ Rn，rel ；Rn←（Rn）-1；若（Rn）=0，则PC←（PC）+2 ；顺序执行；若（Rn）≠ 0，则PC←（PC）+2+rel，转移到rel 所在位置DJNZ direct，rel ；direct ←（direct ）-1；若（direct）= 0，则PC←（PC）+3；顺序执行；若（direct）≠ 0，则PC←（PC）+3+rel，转移到rel 所在位置2.DJNZ Rn,rel 指令详解例：MOV R7，#5DEL:DJNZ R7,DEL; r在el本例中指标号DEL三、51 单片机延时时间的计算方法和延时程序设计1.单层循环由上例可知，当Rn赋值为几，循环就执行几次，上例执行 5 次，因此本例执行的机器周期个数=1（MOV R7，#5）+2（DJNZ R7,DE）L ×5=11，以12MHz的晶振为例，执行时间（延时时间）=机器周期个数×1μs=11μ s，当设定立即数为0 时，循环程序最多执行256 次，即延时时间最多256μ s。
单片机中delay延时原理
单片机中delay延时原理延时是指在程序中暂停一段时间来等待一些操作完成或者时间间隔的过程。
在单片机中，常用的延时方法是利用循环来实现。
下面将详细介绍单片机中延时的原理。
1.循环延时循环延时是最简单的延时方法。
单片机中的时钟频率非常高，可以达到几百万或者几千万次每秒。
通过循环执行一定的指令次数，可以实现一定的延时。
每个指令的执行时间是固定的，因此通过控制循环次数可以实现准确的延时。
循环延时的原理非常简单：通过循环执行一段代码，每次循环都进行一个空操作或者简单的循环次数检测，当循环次数达到预设的值时，延时结束。
2.普通延时实现普通延时实现的代码如下：```cunsigned int i, j;for(j=0;j<1000;j++)//空操作，用于延时}}```上述代码中空操作的循环次数是根据实际情况设定的，一般通过试验来确定。
空操作的次数太小会导致延时不准确，次数太大可能会浪费过多的时间。
3.精确延时实现普通延时方法虽然简单，但是有一定的误差，影响了延时的准确性。
为了提高延时的准确性，可以通过精确延时方法来实现。
精确延时方法是使用定时器来实现延时。
利用定时器的计时功能，可以精确地控制延时的时间。
具体步骤如下：3.1设置定时器的工作模式和工作频率。
3.2根据需要延时的时间计算出定时器的初值。
3.3启动定时器。
3.4循环检测定时器的中断标志位，直到定时器计数结束。
3.5关闭定时器。
下面是一个使用定时器实现精确延时的代码示例：```cvoid delay_us(unsigned int n) //精确微秒延时TMOD=0x01;//设置定时器0为工作模式1TL0=0;//设置定时器初值TH0=0;TR0=1;//启动定时器while(n--) //循环检测定时器计时是否结束while(TF0 == 0);TF0=0;//清除定时器中断标志位}TR0=0;//关闭定时器```该代码中使用了定时器0来实现微秒级的延时。
单片机的延时与中断问题及解决方法
单片机的延时与中断问题及解决方法单片机作为嵌入式系统中非常重要的组成部分，在许多应用中都需要进行延时和中断处理。
延时和中断是单片机中常见的问题，它们直接关系到系统的稳定性和性能。
本文将重点介绍单片机中延时和中断的问题，并提出解决方法。
一、延时问题延时是指在程序执行过程中需要暂停一段时间，以便等待某些条件满足或者执行某些特定的操作。
在单片机中，延时通常需要通过软件实现，也就是在程序中加入延时函数。
常见的延时函数包括循环延时和定时器延时。
1. 循环延时循环延时是指通过循环来实现延时的方式。
具体做法是在程序中使用一个循环来反复执行空操作，从而消耗一定的时间。
下面是一个简单的循环延时函数：```cvoid delay(unsigned int ms){unsigned int i, j;for(i = 0; i < ms; i++)for(j = 0; j < 1000; j++);}```这个函数中，外层循环控制延时的毫秒数，内层循环则是用来消耗时间的。
通过这样的方式可以实现一定量级的延时。
循环延时的精度和稳定性都不够理想，特别是在频繁调用的情况下，容易导致系统性能下降。
2. 定时器延时定时器是单片机中常见的外设之一，它可以生成精确的时间延时。
通过设置定时器的时钟源和计数值，可以实现微秒级甚至更小单位的延时。
在单片机中，通常会使用定时器来实现较为精确的延时操作。
下面是一个使用定时器来实现延时的示例：```cvoid delay_us(unsigned int us){TMOD = 0x01; // 设置定时器为工作方式1TH0 = 0xFF - us / 256; // 设置定时器初值TL0 = 0xFF - us % 256; // 设置定时器初值TR0 = 1; // 启动定时器while(!TF0); // 等待定时器溢出TR0 = 0; // 停止定时器TF0 = 0; // 清除溢出标志}```这段代码中，我们使用定时器0来实现微秒级的延时操作。
8051单片机精确延时程序
TM/启动定时器0
ET0=0x00;//禁止定时中断
while(t!=0)//循环次数t
{
TH0=0xFC;
TL0=0x66;//设置计数初值
while(TF0!=1);//查询计数器溢出标志位
TF0=0;//溢出后清零
t--;
}
}
此外，还用excel制作了一个计算计数初值的的小工具，输入晶振和需要延
延时函数
voiddelay(unsignedintt)//延时tms
{
TMOD=0x01;//设置工作模式
TR0=1;//启动定时器0
ET0=0x00;//禁止定时中断
while(t!=0)//循环次数t
{
TH0=0xFC;
TL0=0x66;//设置计数初值
while(TF0!=1);//查询计数器溢出标志位
TF0=0;//溢出后清零
t--;
}
}
此外，还用excel制作了一个计算计数初值的的小工具，输入晶振和需要延
时的最小单位，就自动计算出计算初值，并转换为16进制（用DEC2HEX函
数)
tips:感谢大家的阅读，本文由我司收集整编。仅供参阅！
时的最小单位，就自动计算出计算初值，并转换为16进制（用DEC2HEX函
数)
各种教材都喜欢用for循环再嵌套一个for循环来实现延时，下列是通过定时
器来延时;
delay(t)表示延时tms;
也可以通过定时器中断的方式来延时，但是每次延时的时间非常有限，对于
11.0592MHz的晶振，每次中断延时只有约71ms.
8051单片机精确延时程序
各种教材都喜欢用for循环再嵌套一个for循环来实现延时，下列是通过定
51单片机的延时及时序分析
要给我们的计算机CPU提供时序，就需要相关的硬件电路，即振荡器和时钟电路。我们学习的8051单片机内部有一个高增益反相放大器，这个反相放大器的作用就是用于构成振荡器用的，但要形成时钟，外部还需要加一些附加电路。8051单片机的时钟产生有以下两种方法：
51单片机的延时及时序分析
计算机工作时，是在统一的时钟脉冲控制下一拍一拍地进行的。这个脉冲是由单片机控制器中的时序电路发出的。单片机的时序就是CPU在执行指令时所需控制信号的时间顺序，为了保证各部件间的同步工作，单片机内部电路应在唯一的时钟信号下严格地控时序进行工作，在学习51单片机的时序之前，我们先来了解下时序相关的一些概念。
在8051单片机中把一个时钟周期定义为一个节拍（用P表示），二个节拍定义为一个状态周期（用S表示）。请大家参考后面的时序图。
机器周期
在计算机中，为了便于管理，常把一条指令的执行过程划分为若干个阶段，每一阶段完成一项工作。例如，取指令、存储器读、存储器写等，这每一项工作称为一个基本操作。完成一个基本操作所需要的时间称为机器周期。一般情况下，一个机器周期由若干个S周期（状态周期）组成。8051系列单片机的一个机器周期同6个S周期（状态周期）组成。前面已说过一个时钟周期定义为一个节拍（用P表示），二个节拍定义为一个状态周期（用S表示），8051单片机的机器周期由6个状态周期组成，也就是说一个机器周期=6个状态周期=12个时钟周期。参见后面的时序图。
二、外部时钟方式：
此方式是利用外部振荡脉冲接入XTAL1或XTAL2。HMOS和CHMOS单片机外时钟信号接入方式不同，HMOS型单片机（例如8051）外时钟信号由XTAL2端脚注入后直接送至内部时钟电路，输入端XTAL1应接地。由于XTAL2端的逻辑电平不是TTL的，故建议外接一个上接电阻。对于CHMOS型的单片机（例如80C51），因内部时钟发生器的信号取自反相器的输入端，故采用外部时钟源时，接线方式为外时钟信号接到XTAL1而XTAL2悬空。如下图
单片机 延时 计算
单片机延时计算
在单片机编程中，延时是一种常用的控制方法。
延时的基本原理是利用单片机内部的计时器来实现时间的计算。
以下是一个简单的延时计算程序的中文代码：
1. 定义延时时间
首先需要定义需要延时的时间，例如下面的代码定义了一个需要延时10毫秒的时间：
unsigned int delay_time = 10;
2. 计算延时时间
接下来需要编写延时计算的函数，在这个函数中需要使用单片机内部的计时器来实现时间的计算。
以51单片机为例，我们可以使用定时器和定时器中断来实现延时计算。
具体代码如下：
void delay(unsigned int time) // time为需要延时的时间（单位：毫秒）
{
unsigned char i, j;
while (time--)
{
i = 10;
j = 120;
do
{
while (--j);
} while (--i);
}
}
3. 调用延时函数
最后，在需要进行延时的地方调用延时函数即可，例如下面的代
码在执行delay函数后会延时10毫秒：
delay(delay_time);
以上就是一个简单的中文延时计算程序，希望能对你有所帮助。
用单片机C语言精确延时（定时）的方法
用单片机C语言精确延时（定时）的方法用单片机C语言精确延时(定时)的方法C语言的设计目标是提供一种能以简易的方式编译、处理低级存储器、产生少量的机器码以及不需要任何运行环境支持便能运行的编程语言。
那么用单片机C语言精确延时(定时)的方法都是怎样的呢？以下仅供参考！由于单片机C语言下利用软件延时不容易做到精确的定时，所以很多人在编写延时子程序的时候不能好好的把握延时的具体时间。
C 语言下，延时程序主要有以下几种：一：void delay(unsigned char k){unsigned char i,k; //定义变量for(i=0;i<k;i++); //for循环语句}该程序在Keil环境下，会先将C语言转化成汇编语言，那么我们就可以根据汇编语言来计算出精确的`时间，转化具体步骤如下：CLR A ；指令1MOV R7,A ；指令2LOOP:INC R7 ；指令3CJNE R7,k,LOOP ；指令4这里，指令1，指令2和指令3各消耗1个机器周期，指令4消耗两个机器周期（可查文末附录表），而在12M的晶振下一个机器周期是1us，在这个过程中，指令1和指令2分别执行1次，即消耗1+1us，而指令3和指令4分别执行了k次，那么这样加起来，这个延时子程序所消耗的具体时间就是t=1+1+(1+2)*k=3k+2us。
呵呵，这样说来，如果我们定义的k为100的话，这个延时子程序的精确时间就是302us。
二：void delay(unsigned char i){while(--i){;}}同样的道理，将其反汇编，可以看到，只有一条语句：DJNZ i,$;该语句消耗2us，一共执行i次，所以总共消耗时间t=i*2us。
三：下面的将形参换为整形int，这样的话，反汇编所执行的语句完全不同，用个具体的数字做例子：void delay(){unsigned int i=10000;while(--i);}反汇编后：4: unsigned int i=10000;C:0x0003 7F10 MOV R7,#0x10C:0x0005 7E27 MOV R6,#0x275: while(--i)6: ;C:0x0007 EF MOV A,R7C:0x0008 1F DEC R7C:0x0009 7001 JNZ C:000CC:0x000B 1E DEC R6C:0x000C 14 DEC AC:0x000D 4E ORL A,R6C:0x000E 70F7 JNZ C:0007具体计算如下1.R7经过10H（16）次循环减为0：t1=10H*（1+1+2+1+1+2）2.R6经过27H*256次循环减为0：t2=27H*256*（1+1+2+1+1+2）+27H*13.最后R7的是变为255，因此还要多出255次的循环：t3=255*（1+1+2+1+1+2）4.加上之前消耗的2us，总消耗时间：T=2+10H*（1+1+2+1+1+2）+27H*256*（1+1+2+1+1+2）+27H*1+255*（1+1+2+1+1+2）=2+16*7+39*256*7+39*1+255*7=71826us大约为72ms吧如果定义一个unsigned int i,那么延时计算公式为T=2+(i%256)*7+(i/256)*256*7+i/256+255*7关于其他类型的延时程序都可以按照这个方法对时间进行较为精确的计算。
51单片机延时程序算法详解
51单片机汇编延时程序算法详解将以12MHZ晶振为例，详细讲解MCS-51单片机中汇编程序延时的精确算法。
指令周期、机器周期与时钟周期指令周期：CPU执行一条指令所需要的时间称为指令周期，它是以机器周期为单位的，指令不同，所需的机器周期也不同。
时钟周期：也称为振荡周期，一个时钟周期＝晶振的倒数。
MCS-51单片机的一个机器周期=6个状态周期=12个时钟周期。
MCS-51单片机的指令有单字节、双字节和三字节的，它们的指令周期不尽相同，一个单周期指令包含一个机器周期，即12个时钟周期，所以一条单周期指令被执行所占时间为12*（1/12000000）=1μs。
程序分析例1 50ms 延时子程序：DEL：MOV R7，#200 ①DEL1：MOV R6，#125 ②DEL2：DJNZ R6，DEL2 ③DJNZ R7，DEL1 ④RET ⑤精确延时时间为：1+（1*200）+（2*125*200）+（2*200）+2=（2*125+3）*200+3 ⑥=50603μs≈50ms由⑥整理出公式（只限上述写法）延时时间=（2*内循环+3）*外循环+3 ⑦详解：DEL这个子程序共有五条指令，现在分别就每一条指令被执行的次数和所耗时间进行分析。
第一句：MOV R7，#200 在整个子程序中只被执行一次，且为单周期指令，所以耗时1μs 第二句：MOV R6，#125 从②看到④只要R7-1不为0，就会返回到这句，共执行了R7次，共耗时200μs第三句：DJNZ R6，DEL2 只要R6-1不为0,就反复执行此句（内循环R6次），又受外循环R7控制，所以共执行R6*R7次，因是双周期指令，所以耗时2*R6*R7μs。
例2 1秒延时子程序：DEL：MOV R7,#10 ①DEL1：MOV R6，#200 ②DEL2：MOV R5，#248 ③DJNZ R5，$ ④DJNZ R6，DEL2 ⑤DJNZ R7，DEL1 ⑥RET ⑦对每条指令进行计算得出精确延时时间为：1+（1*10）+（1*200*10）+（2*248*200*10）+（2*200*10）+（2*10）+2 =[（2*248+3）*200+3]*10+3 ⑧=998033μs≈1s由⑧整理得：延时时间=[（2*第一层循环+3）*第二层循环+3]*第三层循环+3 ⑨此式适用三层循环以内的程序，也验证了例1中式⑦（第三层循环相当于1）的成立。
单片机的延时与中断问题及解决方法
单片机的延时与中断问题及解决方法单片机（Microcontroller）是一种在单个芯片上集成了CPU、存储器和输入输出设备等外围设备的计算机系统。
在嵌入式系统中，延时和中断（Interrupt）是常用的两种技术。
延时是一种在程序中等待一定时间的技术，而中断是一种在程序执行的任意时刻打断程序执行的技术。
本文将着重介绍单片机的延时和中断问题及解决方法。
在嵌入式系统中，延时是一种非常常见的操作。
当我们需要在程序中等待一段时间时，我们通常使用延时功能实现。
1.1 延时方式单片机的延时主要有“循环延时”和“计时器延时”两种方式：1）循环延时：单片机的工作频率通常是固定的，我们可以通过循环来实现延时操作。
循环延时的原理是用空语句填充时间，实现等待计时的效果。
示例如下：//循环5次延时一秒钟void delay(){int i, j;for (i = 0; i < 5; i++)for (j = 0; j < 10000; j++);}2）计时器延时：单片机内部集成了计时器，我们可以利用它的定时功能来实现延时。
计时器定时的原理是利用定时器预定的时间周期，到达预定时间周期后，计时器会自动重置，并向中断向量发送中断请求。
这种延时方式精度高，不受循环次数和代码优化的影响。
示例如下：//定时器延时一秒钟void delay(){TMOD = 0x01; //模式1：16位定时器模式TH0 = (65536-50000)/256; //赋上载值TL0 = (65536-50000)%256;TR0 = 1; //启动定时器while(TF0==0); //等待中断TR0 = 0; //停止定时器TF0 = 0;}1.2 延时精度问题延时精度是指出现误差的几率，因此延时的精度较高的情况下，误差几率会降低。
在单片机中，延时的精度受多种因素影响，如微处理器主频、指令执行的时间、数据访问等等。
循环延时精度较低，由于循环延迟的时间是由程序中指令的执行时间来决定的，程序指令执行时间与CPU主频相等，因此循环延时的精度会受到CPU主频的影响。
单片机各种延时程序符号的含义解析
单片机各种延时程序符号的含义解析单片机延时程序MOV：这是一条指令，意思是传递数据。
说到传递，我们都很清楚，传东西要从一本人的手上传到另一本人的手上，也就是说要有一个接受者，一个传递者和一样东西。
从指令MOV R7，#250中来分析，R7是一个接受者，250是被传递的数，传递者在这条指令中被省略了（注意：并不是每一条传递指令都会省的，事实上大部份数据传递指令都会有传递者）。
它的意义也很明显：将数据250送到R7中去，因此执行完这条指令后，R7单元中的值就应当是250。
在250前面有个#号，这又是什么意思呢？这个#就是用来说明250就是一个被传递的东西本身，而不是传递者。
那么MOV R6，#250是什么意思，应当不用分析了吧。
DJNZ：这是另一条指令，我们来看一下这条指令后面跟着的两个东西，一个是R6，一个是D2，R6我们当然已知是什么了，查一下D2是什么。
D2在本行的前面，我们已学过，这称之为标号。
标号的用途是什么呢？就是给本行起一个名字。
DJNZ指令的执行过程是这样的，它将其后面的第一个参数中的值减1，然后看一下，这个值是否等于0，如果等于0，就往下执行，如果不等于0，就转移，转到什么地方去呢？可能大家已猜到了，转到第二个参数所指定的地方去（请大家用自已的话讲一下这条语句是怎样执行的）。
本条指令的最终执行结果就是，在原地转圈250次。
执行完了DJNZ R6，D2之后（也就是R6的值等于0之后），就会去执行下面一行，也就是DJNZ R7，D1，请大家自行分析一下这句话执行的结果。
（转去执行MOV R6，#250，同时R7中的值减1），最终DJNZ R6，D2这句话将被执行250*250=62500次，执行这么多次同一条指令干吗？就是为了延时。
一个问题：如果在R6中放入0，会有什么样的结果。
二、时序分析：前面我们介绍了延时程序，但这还不完善，因为，我们只知道DJNZ R6，D2这句话会被执行62500次，但是执行这么多次需要多长时间呢？是否满足我们的要求呢？我们还不知。
CC2530单片机精确延时函数的分析与实现
软件开发与应用 电子技术与软件工程Software Developm ent And Application Electronic Technology & Software EngineeringC C2530单片机精确延时函数的分析与实现陆捷邹静(武昌工学院信息工程学院湖北省武汉市430065 )摘要：本文利用IAR Embedded Workbench for8051的反汇编工具，首先分析f o r语句的汇编代码，然后计算两重f o r循环嵌套的 指令总数，接着通过求解方程来确定两重循环的最优次数，最后采用N0P指令微调指令总数，从而实现精确延时。
IA R C-SPY的仿真结果 表明，计算得出的调用延时函数的指令总数正确。
该方法普遍适用于各型单片机的软件精确延时。
关键词：CC2530;精确延时；执行时间CC2530F256单片机结合T I公司的ZigBee 2007协议栈，可以 广泛应用于 2.4GHz 的 IEEE802.15.4、ZigBee 和 RF4CE应用，是一个真正的无线片上系统解决方案m。
它集成了增强型8051微控 制器内核、2.4GHz R F收发器，以及外设、内存、时钟、电源管理 等模块。
很多基于ZigBee技术的无线传感网应用，都是采用该型 号单片机作为网络节点的微控制器在开发这些单片机应用程序的过程中，经常需要解决精确延时 的问题，例如按键去抖、数据传输等操作，延时的时长在几十微秒 到几秒之间不等[8]。
实现精确延时的方法通常有两种：一种是硬件 延时，另一种是软件延时。
硬件延时就是采用片上的定时器外设来 计数延时。
这种方法不占用C P U的运行资源，工作效率高，延时 精确。
但是CC2530只有4个定时器，一般用于Z-Stack协议栈，不适用于普通的等待延时，因此，很多情况下采用软件延时的方法。
软件延时主要采用for循环体或while循环体来实现。
采用这种方法，如果能够确定调用延时函数执行了多少个指令周期，就能够实现精 确延时。
