笔记本常用供电芯片大全

笔记本常用供电芯片大全
线性稳压块： 2951 、LP2951 、m5236 、2950 、AAT3200 、AAT3680 、AME8824 、
AMS1505 、APL5912 、APL5913 、 G9338 、 SC1565 、 MAX8863 、MIC5205 、SI91
83 、
开机芯片：东芝 TMP87PM48U 、 TMP48U 、TMP87PH48U
、 TB6806F 、 TB6807F
TB6808F 、TB62501F 、、 BD4175KV N267
E 、MAX1901 、MAX1902 、MAX1904 、 MAX1977 、MAX1999 、MAX785 、MAX786 、
MAX8734
SB3052 、SC1402 、 SC1403 、 SC1404 、 SC2450 、
IBM:TB6805F I/O 芯片： PC97338 、 PC87391 、PC87392 、pc87393
SMSC 系列： FDC37N869 、FDC37N958 、FDC37N972
LPC47N227/217
、LPC47N252 LPC47N253 、 LPC47N254 、 LPC47N354 、LPC47
键盘芯片： H8C/2471 、H8/3434 H8/3431 、H8S/2116V
、 PC87541 PC87570 、 PC87591 PC87594 PC97551
PC97554 键盘芯片：具有开机功能： H8/3434 、H8/3437 、H8/2147 H8/2149 、H8/2161 、 H 8/2168 PC87570 、 PC87591 、 H8S/XXX 、 M38857 、 M38867 、 M38869
系统供电芯片： ISL6228 ISL6232
MAX1630
MAX1631 、MAX1632 、 MAX1633 、MAX1634 、 MAX1635 、MAX17003
LTC1628 、 LT3728L 、 LT3728LX
TPS51020 、TPS51120
MAX1631 、MAX1634 、MAX1904 可互换〉
MAX1632 、MAX1635 、MAX1902 可互换〉
〈MAX786、SB3052 可互换—老机型〉
MAX8734 、MAX1999 可互换〉
SC1402 （与MAX1632 一样）IBM R40 用
LTC1628（与MAX1632 差不多）索尼常用
MAX785（奔2 机器）
辅助供电芯片：
ADP3160 、ADP3167 、ADP3168 、APW7057 、APW7060 、I
SL6224 、ISL6225 、ISL6227 、IPM6220A
MAXl540 、MAXl541 、MAX1623 、MAX1626 、MAX1627 、MAX1644 、MAX1710
MAX1711 、MAXl712 、MAX1714 、MAX1715 、MAX1717 、MAX1718 、MAX1809

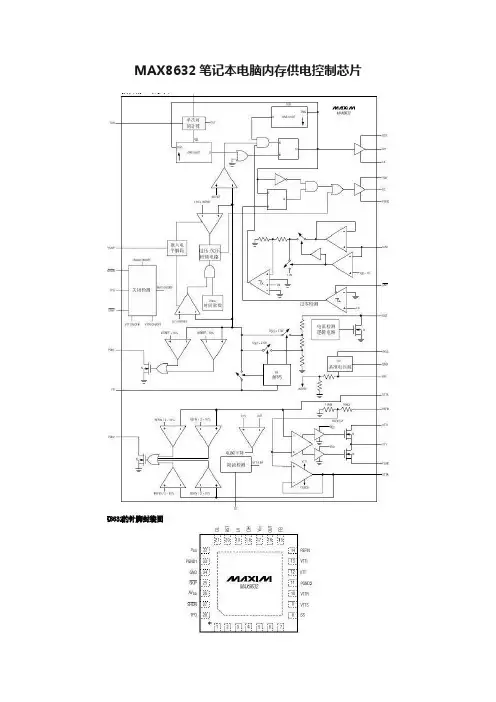

MAX1844 、MAX1845 、MAX1992 、MAXl993 、MAX8505 、MAX8550 、MAX8632
MAX8743 、MAX8794 、
SC1470 、SC1474 、SC1476 、SC1485 、SC1486 、SCl486A 、SC470 、SI786LG 、G2996 、SWC1486
TPS51116 、TPS51117 、TPS51120 、TPS51124 、TPS54610 、TPS54672
CPU 供电芯片：
ADP3166 、ADP3170 、ADP3180 、ADP3181 、ADP3203 、ADP3421
AIC1567 、ISL6215 、ISL6218 、ISL6223 、ISL6227 、ISL6260 、ISL6262 LTC1436 、LTC1736 、LTC1709 、LTC3716 、LTC3735 、
MAX1532 、MAX1710 、MAX1711 、MAX1712 、MAX1714 、MAX1717 、MAX1718 、MAX1830 、MAXl831 、MAX1897 、MAX1907 、MAX1987 、MAX1988 、MAX798 、MAX8760 、MAX8770 、MAX8771 、MAX8774 、MAX8736
SC451 、SC452 、SC1474 、SC1476 、
供电芯片搭配使用：
ADP3203/ADP3415 、ADP3205+ADP3415
ADP3410+ADP3421 、ADP3410+ADP3422
ADP3207+ADP3419 、ADP3208+ADP3419
电池充/ 放电控制芯片：
AAI3680 、ADP3801 、ADP3806
BQ24700 、BQ2470l 、BQ24702 、BQ24703
DS2770 、
ISL6251
M61040FP 、
MAX1645 、MAX1647 、MAX1648 、MAX745 、MAX1736 MAX1772 、M
AX1773 、MAX1870 MAX1873 、MAX1908 、 MAX1909 、MAX745 、 MAX8724 、 M
AX8725 、 MAX8765
MB3878 、 MB3879 、MB3887 、 MB39A126PFV
LT1505G 、 LTl505 、 LTC4008 、TC490/591 、 TL494 、TL594 、
OZ983 、 OZ985 、
线圈,非电路 )
ES1921 、 ESS1980S 、STAC9704 、AU8810 、 4299-JQ 、
4297-JQ 、 AD1885 、AD1984 、8552TS 、 8542TS 、CS4239-KQ 、AD1981 、 AD19 81B 、ADl888 、ADl981 、AD1986 、 ALC200 、
ALC201A 、 ALC202 、ALC203 、ALC258 、 ALC262 、ALC655 、 ALC658 、 ALC660 、 ALC861 、 ALC880 、ALC883 、CMl9738 、CS4205 、
CX20468 、CX20549 、 CX20561 PT2353 、
MAXl644 笔记本电池电量检测芯片： BQ2040 、 BQ2060
CPU 温度控制芯片： MAX1617 、MAX1020A 、AD1020 、AD1021 、AD1030 、AD103
0A 、 AD1031 、 CM8500 、MAX1989 、AD1020A 、 MAX6654 、ADM1032 、G781 、L
M26 、
网卡芯片： RTL8100 、RTL8139 、Intel-DA82562ET 、 RC82540 、3COM 、BCM440 、
BCM5702KBGA 、88E8001 、 88E8055 、82562EZ
网卡隔离器： LF8423 、 LF-H80P 、 H-0023 、H0024/42
、 H0019 、ATPL-119( 内部是
声卡芯片：
（没声音, 杂音,声小,查功放芯片）（开机时,没有声音, 无声卡设备,查声卡芯片）
音频功放芯片：APA2020 、TPA0142 、TPA0312 、TPA6017 、TPA0202 、LM4835 、L M4838 、LM4861 、LM4863 、LM4880 、
LM4881 、LM4882 、LM4911 MAX9710 、MAX9750 、MAX9751 、MAX9755 MA X9789 、MAX9790 、ESS1980S 、8552TS 、8542TS 、
TPA0302 、AU8810 、BA7786 、AN1294 、AN12941 、AN12942B 、AN12943
G1420 、
PC 卡信号芯片：R5C551 、R5C552 、R5C476 、R54472 、R5C593 、SN0301520 、P CIXXX 、
PC 卡供电芯片：TPS2205 、TPS2206 、TPS2216 、TPS2211 、TPS2224 、PU2211
M2562A 、M2563A 、M2564A 、OZ2206 、
超级I/O ：
PC8394T
IO 芯片：
PC 系列：PC87591S (VPCQ01 )、PC 87591L ( VPC01 )、PC97317IBW
PC87393 VGJ 、PC87591E-VLB 、PC87591E (-VPCI01)/(VPCQ01) 、PC97551-VP C、PC87570-ICC/VPC 、PC87391VGJ
PC8394T 、PC87392 、PC87541L 、PC87541VPC87591E-VLB
TB 系列：TB62501F 、TB62506F 、TB6808F 、
MC145583（COM 口的 12 — 19 脚与 I/O 芯片相连 ）
10LQF 、 KB910LQFA1
LPC47N254-AQQ
LPC47N254
BD9883FV 、OZ960 、OZ965 、 MAXl522 、 MAXl523 、 MAXl524
TL1451 、 TL5001 、
MAX3243 、 MAX213 、ADM213 、HIN213 、 SP3243 、
ENE 系列： KB3910QB0
、 KB910SFC1 、KB3910SF 、KB910QF 、KB910QB4 、KB9 其它系列： IT8510E 、PS5130 、 W83L950D 、 LPC47N249-AQQ 、PCI4510 、LPC47
N253-AQQ 、 LPC47N250-SD 、 LPC47N252-SG
1 ）管理串口、并口、软驱、 I/O ：PC97338 、 MB87392
2 ）管理键盘、鼠标、且带开机功能： H8/3437 、H8 。

2169 、M38857 、M38867
、M 38869 、PC87570 、
3 ）带以上两项功能： PC87591 、PC97551 、 eneKB910 、 smscLPC47N252
smsc 端口限流保护芯片： AAT4280 、 MIC2545 、 AAT4280 、MAX1558 、
笔记本数字温度控制芯片： DS1620
笔记本电源适配器控制芯片： FAN7601 M51995A 、 NCPl205 、NCP1207 、
笔记本屏高压驱动控制芯片： BA9471F 、 BD9766FV 、 BD9882F 、
COM 口芯片：
显卡品牌：ATI 、NVIDIA 、S3 、NEOMAGIC 、TRIDENT 、SMI 、INTEL-FW82807 和C H7001A
时钟芯片：ICS954226 （P4-M 和P-M 系统设计的时钟芯片）
SLG84420
指纹传感器：AES2501A 、
USB 供电芯片：MAX1922 、MAXC7-1055 、MAX8901 、MAX1989 、MAX6689
笔记本主板静态电流部分的问题解析
什么是静态电流?有很多人还不是很清楚. 在这里我来解释一下.所谓静态电流就是在接上电源适配器在不上电池的情况下, 主板所产生的电流. 在维修的时候, 我们用电源供应器来代替电源适配器, 电源供应器有两个档位,一个是电压档另一个是电流档. 静态电流就会在电流档上显示出来的. 电压档显示的就是笔记本电脑的供电电压.
有的人会问静态电流到底是多少呢?那又怎么样判断静态电流是大还是小呢?在这里我要阐述自己的维修观点, 有一些自己起的术语,如果有维修本本经验的人士在听到这些术语后不要惊讶, 因为意思和你所知道的术语的意思是一样的. 下面我用一种笔记本主板的图纸（附带的图纸）来帮大家解析:
这种主板的静态电流是0.04A—0.06A 之间, 一般是0.05A. 只要静态电流正确了那么主板的原始电压3V_AUX.5_VAUX,12_VAUX会出来了.
要是静态电流不对, 那么这三个原始电压就会出不来. 那么静态电流不对怎么解决呢?下面我会阐述这些疑虑的.
静态电流为零
静态电流为零就是主板还没有接到外界的指令或者是静态电流回路有开
路现象出现.,这里我所说的外界指令就是主板的主供电19V（有的主板是16V）, 还没有传到主板上去，那就要看看供给主板的19V电压的传输路径有没有被断开
（OPEN）.很多情况下就是19V的传输路径出了问题,19V通过电源接口到主板再通过一个大电感PL7供给主板上的主电源芯片SC1404的.还有就是产生
3V_AUX,5V_AU的电路上的电感PL8, PL6两个是不是OPEN断开）
为什么这里也会造成这种现象呢？因为有电流必然会有一个回路，这里就是静态回路。

要是这个回路被断开那么就不会有静态电流的，这里先提一下，这个原理也是解决静态电流大的一个判断依据。

静态电流小
静态电流小就意味着三个原始电压没有出来. 但只要有电流就表示外界给主板的指令已经送到SC1404主电源芯片上了,那为什么静态电流会小了,那是因为SC1404还没有工作，有的人想到这一步就认为SC1404坏了,接着就开始换SC1404但很少有换好的那换不好怎么办呢？没有办法了.在这里我要提醒一下:主板不要轻易去换零件, 为什么呢?因为在没有确定之前你想换的那颗零件只是嫌疑犯而已, 那怎样才能判断准确呢?下面是我的维修思路. 既然SC1404 没有工作, 那么它在工作时要有条件的, 那我们看看sc1404 的工作条件是什么? 首先SC1404要有外界的指令19V电压,还要有一个VL信号用万用表电压档量测为5V.还有一个AUX_OFF信号,这个信号表示高电平有效,用万用表量测也为5V, 要是这个信号被锁定以后SC1404就不会工作的基本上就这几个信号在控制的.
还有SC1404的第23脚和22脚是高电位近19V.要是发现VL或AUX_OFF信号不正常, 那就顺着这个信号查找下去, 在这里你可能还不是很清楚, 但这个芯片SC1404和一些笔记本主板上用的MAX163基本是一个工作原理的
静态电流大
静态电流大分为两种情况：一种是电流大到1.00A 以上，还有一种就是在0.15A 左右。

这两种有什么不同和有什么样的解决方法呢？第一种是外加电压19V短路（SHOR），造成静态电流大的现象。

碰到这种情况要在有限的时间内断开外加电压（拔掉电源） ,否则会烧很多相关零件的切记。

这种情况的处理要简单一些, 为什么我要说在有限的时间内断开外加电压这里就有一个处理的技巧, 在没有断开外加电压时要迅速的用手去触摸整个主板上的零件（在你不知道19V外加电压在主板上的承载体即19V的负载的情况下），看看你能不能感觉到有什么零件很烫手,一般就是那颗零件坏了, 为什么会这样去判断, 判断的依据是什么？这里我介绍一下它的原理：这是根据简单的电路并联原理来判断的，大家想象一下两个电阻并联在不改变外加电压的情况下，阻值小的那条支路分得的电流是不是要比另一条支路的分得的电流大，那么这条支路产生的热量就要大的很多，公式为热量等于电流乘以电流再乘以时间，只要电流增大那么热量就会增大很多，你就能很快的感觉出来。

在主板上19V的负载都是并联的只要有一个短路那么那一个产生的热量就会很大的。

要是感觉不出来，就必须
所以一路一路断开了查找了，查找的思路是这样的19V通过电感传输到每一路去的，只要断
开电感量测两端看看是那一端短路，要是还是主电源端就按这个方法再去查找，要是量测主电源端不短路了，那就是这一路的负载端短路，只要查到就好解决了，给这一路的负载
卸掉就可以了。

也许有人会问19V 短路可以用这种方法，那3V, 5V, 1.25V 等等 电压短路能不能用这种方法呢？可以的我给这种方法起名叫烧机法。

但在维修使 用的时候要注意一些问题， 就是在维修的时候电压不能乱调要准确的打在那个短 路的电压值上， 电流档可以调的， 但开始要调到最小档， 然后再慢慢加大直到你 能感觉出来为止， 如果电压不调好很可能会烧掉很多此短路电压的负载的切记切 记。

还有一种就是静态电流在 0.15A 左右的情况 . 出现这种情况它所表现 出来的现
象是什么呢？也就是你能从主板上得到什么样的信号呢？很直观的信 号就是电源主芯片发烫而且是很烫的那种， 这个时候有的人就没有办法了， 没有 头绪了，只好换主电源芯片SC1404了，但换后现象依旧.这时真的没辙了，该怎 么办呢？如果我拿到这样现象的主板我会这样做：
把电源主芯片 SC1404产生的
原始电压3V_AUX 5V_AUX 12V_AUXf 其负载断开，断开就是把 PL8, PL6还有 就是12V_AUX 勺PJP7连接点，不过要一路一路的断开，不能同时一起断开.这是 主板的回路的一部分， 上面我说过没有静态电流时也会和这三路有关， 正常的主 板断开任何一路其静态电流都会为零，那就要看看是哪一路影响的 . 操作步骤如 下：断开外加电源，在断开3V_AUX 勺电感PL8,然后在加上外加电源，看看电 源供应器上的电流值是为零还是为原来的值，要是原来的值那就把你断开的 3V_AUX 勺PL8再连接上，再断另外两路的，一定会断好的.那么要是为零就是 3V_AU 磁一路有问题，才会影响主板的，这时你就要看看是 3V_AUX 勺产生端出 问题还是其负载端出问题了，这里就好说了，为什么呢？因为产生端就是 PU12， PU14两颗N 型的MOST 有问题，一般是虚焊影响的，要是其负载端有问题那么 就得把负载一个一个卸掉，才能判断到底是哪一个坏了而影响的 . 做维修工作心 要细，不能马虎的 . 否则是不会及时准确的查找到故障点的 .
对大部分笔记本主板来说它的静态电流在 0.03A —0.07A 之间. 它有一个 根据那就
是原始电压3V_AUX 5V_AUX 12V_AU)是否正常，要是正常就说明其静 态电流是正确的。

要是没有原始电压就说明其是不正确的 .
这一部分讲到现在也该结束了， 相对来说我已经说的很详细了， 希望大家可以从 中吸取一点精华 .
笔记本主板维修思路
1. 首先，先查一下， 电源适配器有无电压输出， 如有，再查生成 12V ， 5V ， 3o 3V 的电源供电芯片有没有基准电压和待机电压 5V,还有电池充电器有没有供 电，CPU 供电电路有没有3o 3V 的供电，有没有基准电压，电源管理芯片这边通 过场效应管的高低门驱动器有无供电， 据不据备待机， 查一下没有有保险电阻有 没有坏， 你这种情况，电池充不满电，但电池又确定是好的，很有可能是以下几
供参考： 1)电路提早终止了充电 2) 场效应管及升压电容损坏 3) 芯片内 部控制参数坏造成，只能是换芯片了 如果能放电不能充电，升压电容和场效应 管都没坏，也只有换芯片了。

一般芯片是不容易坏的
3. 不开机的故障， 一看二听三检测。

一、看有没有明显的可见的故障。

如 有没有地方还有滤波电容，没有有坏！
2. 种情况，
烧焦、变形、崩裂等。

闻闻有没有地方有烧焦的糊味。

二、开机听听有没有正常或不正常的声响，从那里发出的。

三、检测在没有专门工具的情况下只能由万用表测测保险电阻是否烧断，有没有明显的短路等。

CPU内存条是不
是接触良好等都可以测测。

注意通电时不能人为短路而造成破坏。

4 ．显示屏显示不正常，从故障看来有可能是屏或屏线问题：1）检查主板供电上屏是否正常，电压一般为1点几伏，2 点几伏，3 点几伏。

IBM 机因为高压板的供电都是和上液晶屏同一条数据线，所以还有几组为
5 点几伏，10点伏左右的电压，当然还有0 伏则是地线!2）如果有供电，检查屏接囗处，用万用表继续量电压。

电压值如上! 如果现在没有电压了就肯定是屏线故障。

换一条屏线或用同一耐压的线挑线一条屏线即可，倘若可以就可以排除故障。

如果还是故障存在的话，屏也有可能有故障了，这样的情况很少，很少同时存
在!!! 确定到屏的电压正常，则要修屏了。

在屏上有块微处理信号芯片，因为没有电路图，所以不能确定每一个脚的工作电压。

只能用示波器看这块芯片处理之后的波形是否正确，分两部走（一）如果不合，就换块同型号芯片即可。

如果合，就检查周边的电容。

二如果还是不行，就只有换块屏了，因为是屏的压线松动。

3）如果没有供电，则要检查显卡输出电压是否稳定，这部分电压是到一块处理信号芯片，然后输出到屏线。

如果还是电压还是正常，就可以确定是这块芯片的故障了。

换回同型号芯片就可以有电压输出到屏线了，之后可以接着同第二部一样的检查。

4）首先检查主板上不上电，测一下电源管理芯片1632或1631（大多数是这两个芯片）的第五脚有没有5 伏电压，21，22脚有没有16伏和5 伏。

在看看有没有2951 这个8 条腿的片子测测他有没有5 伏
5. 不开机的检修方法:1）排除电源插座, 各模块松动接触不良, 主板上的附着物,cpu 松动. 虚焊等现象.2）检查主供电保险丝, 是否烧毁, 如果烧毁, 要打电阻值正向不能过小或短路反响可以忽略!（排除隔离电路故障进入下一步3）测
量,3.3v/5v产生电路/cpu主供电电路/电池充电电路有无供电电压=适配器电压无则检修相应电路.3. 电源启动按钮正端有无3.5-5v 电压无则检查3.3v/5v 电路一般都有这个电路产生.（3.3v/5v 产生电路判断应为没有图纸我们用反向法来判断主板上哪个电路是产生3.3v/5v 电路首先找到内存插槽附近的贴片电容很明显（电路板上的电容95%都是用来滤波）一端和地相连另一端就接着3.3v/5v 产生电路的输出电感上中间有保险电阻还可以用ps/2 鼠标口的供电5v来判断3.3v/5v产生电路（特点笔记本的供电电路都有特点：都是有1 个电感2个mos管（8个脚的场效应3极管）和电源模块（统称了按作用不同分cpu 主电压电池充电3.3v/5v产生电路这3种电路结构很相近用反向法就可以区分哪个是什么电路cpu 主供电cpu 附近贴片电容有很多p2 以上cpu 一般采用3 供电主电内核外核要区分哪个是主电的滤波电容也很简单数量最多的就是主电滤波电容特点这些电容正连着正负连着负哪组并联的电容数量最多哪组就是cpu 主电顺藤摸瓜找到cpu 主电产生电路电池充电电路用电池正极顺藤摸瓜3.3v/5v 产生电路上面说过了）按下电源按钮就应该产生3.3v/5v/cpu 主电等电压如果没有也是顺藤摸瓜坏哪修哪!4）供电正常了就
要看看时钟电路有没有供电686机一般有2个供电3.3v 2.5分别来自3.3v/5v 产生电路和cpu外核电压产生）电路测试点找边上的贴片电容.5）复位电路比较头痛没有芯片资料不是很好找就用硬盘的pc卡插槽的复位脚（不要告诉我你不知道是哪个川）简单判断一下了
6）基本认为供电时钟复位正常我们就要刷新一下bios笔记高档机刷bios千万要备份哦切忌切忌
笔记本主板静态电流部分的问题解析
静态电流为零就是主板还没有接到外来指令（既主供电）或者是
静态电流回路有开路.看供给主板的19V电压的传输路径有没有被断开.很多情况下就是19V的传输路径出了问题,19V通过电源接口到主板再通过一个大电感PL7供给主板上的主电源芯片的.还有就是产生3V_AUX,5V_AU的电路上的电感PL8, PL6两个是不是0PEN断开）要是这个回路被断开那么就不会有静态电流的
静态电流小就意味着三个原始电压没有出来.但只要有电流
就表示外界给主板的指令已经送到SC1404主电源芯片上了，但
SC1404还没有工作.有的人认为SC1404坏了，换SC1404但很少
有换好的。

既然SC1404没有工作，那么看工作需要的条件了。

首先
SC1404要有外界的指令19V电压，还要有一个VL信号用万用表电压档量测为5V.还有一个AUX_OFF信号，这个信号表示高电平有效，用万用表量测也为5V,要是这个信号被锁定以后SC1404
就不会工作的基本上就这几个信号在控制的.还有SC1404的第
23脚和22脚是高电位近19V.要是发现VL或AUX OFF信号不正
常,那就顺着这个信号查找下去，这芯片SC1404和一些笔记本主板上用的MAX1632基本是一个工作原理的。

静态电流大分为两种情况：一种是电流大到1.00A以上，还有一种就是在0.15A左右。

第一种是外加电压19V短路造成的现象。

碰到要断开外加电压（拔掉电源），否则会烧很多相关零件的切
记。

在没有断开外加电压时要迅速的用手去触摸整个主板，看什么零件很烫手，一般就是那颗零件坏了，判断的依据是什么？电
路并联原理来判断的，两个电阻并联，在不改变外加电压的情况
下，阻值小的那条支路分得的电流是不是要比另一条支路的分得
的电流大，那么这条支路产生的热量就要大的很多，公式为热量等于电流乘以电流再乘以时间，只要电流增大那么热量就会增大很多。

在主板上19V的负载都是并联的只要有一个短路那么那一个产生的热量就会很大的。

要是感觉不出来，就必须一路一路断开了查找了，查找的思路是这样的？19V通过电感传输到每一路
去的，只要断开电感量测两端看看是那一端短路，要是还是主电
源端就按这个方法再去查找，要是量测主电源端不短路了，是这一
那就路的负载端短路，只要查到就好解决了，给这一路的负载卸掉就可以
了。

也许有人会问19V短路可以用这种方法，那3V, 5V, 1.25V等等电压短路能不能用这种方法呢？可以的.但在维
修使用的时候电压不能乱调要准确的打在那个短路的电压值上，电流档可以调的，但开始要调到最小档，再慢慢加大直到你能感
觉出来为止，如果电压不调好很可能会烧掉很多此短路电压的负载的切记切记。

静态电流在0.15A 左右的情况. 这种情况表现出来的现象是什么呢？很直观的信号就是电源主芯片发烫而且是很烫的那种，
个时候有的人就没有办法了，只好换主电源芯片SC1404了，但
换后现象依旧，该怎么办呢？答：把电源主芯片SC1404产生的原始电压
3V_AUX 5V_AUX 12V_AU）与其负载断开，断开就是把PL8,
PL6还有就是12V_AUX勺PJP7连接点，不过要一路一路的断开，不能同时一起断开. 这是主板的回路的一部分，上面我说过没有静态电流时也会和这三路有关，正常的主板断开任何一路其静态电流都会为零，那就要看看是哪一路影响的. 操作步骤如下：断开外加电源，在断开3V_AUX勺电感PL8,然后在加上外加电源，看看电源供应器上的电流值是为零还是为原来的值，要是原来的值那就把你断开的3V_AUX勺PL8再连接上，再断另外两路的，一定会断好的.那么要是为零就是3V_AUX这一路有问题，才会影响主板的，这时你就要看看是3V_AUX勺产生端出问题还是其负载端出问题了，这里就好说了, 为什么呢？因为产生端就是PU12 PU14两颗N型的MOS管有问题, 般是虚焊影响的，要是其负载端有问题那么就得把负载一个一个卸掉，才能判断到底是哪一个坏了而影响的
笔记本主板加电部分的问题分析笔记本主板的上电部分
相对来说是比较难的, 有些资料和书说的很高深, 但我要说的是我们要学的是维修并不是去搞研发
的, 我们没有必要去搞的那么深, 再说你看那些资料只会增加你的烦恼, 没有好的结果（对于初
学者来说）. 在没有理清主板维修思路之前,去看那些资料是不好的,下面我所要介绍的就是要让你
们感到简单易懂,同时又能把问题理解透彻,有实用价值.
对于笔记本主板上电部分我简单介绍一下,让大家有一个认识. 主板的上电就是指在静态电流正常不要上CPU 和内存的（针对除AMD 芯片组的所有的主板）前提下我们按下PEWOR 键,开始启动主板,现在我来介绍一下主板的启动过程.主板的启动正常与否的依据是什么呢?可能大家不是很清楚, 这个依据就是系统电压产生的正常与否.什么是系统电压呢?系统电压就是整个主板在启动是所需的各种电压，如 3.3V ，5V ，2.5V ，1.35V ， 1.25V ，CPU 电压等等.主板要启动系统电压就不能少，可见系统电压的产生就是主板上电部分的核心所在.换句话来解释主板的上电部分就是主板怎样产生系统电压的的过程. 那么系统电压是怎
么产生的呢？以下是我要重点阐述的，大家一定要注意以下我所应用的方法和一些维修技巧.
笔记本主板的上电部分涉及到主板一个很重要的上电步骤，这一个步骤我们用上电时序这个术语来诠
释的，下面我们来看看这个时序到底有多神秘.我们结合图纸来分析：大家看图纸的第 3 页有一个标题为POWER ON SEQUENCE 项，这就是主板的上电时序，大家看到后可能还不是很明白，也不知道是怎么看的，那我来解释一下. 这个图是一个脉冲信号示意图，有的人会问脉冲信号又是什么呢？脉冲信号就是在瞬间产生的一个以方波形式表现的信号，我们用万用表是不能量出这个信号的，只能量出其电压的表现值大家想想看既然是时序那么就会有一个先后顺序，这个时序的先后顺序是怎么排定的呢？大家看图看看是哪一个信号先有变化的，显然是PWRSW 信号开始动作，所以这个信号是主板启动的第一步. 然后依次是
+5V_ON ，+2.5V_ON ，+3V_ON ，KBC_PWRBTN# ，RSMRST# ，SUSC ，+2.5VS_ON# ，+3VS_ON ，+5VS_ON ，+1.5VS_ON# ，KBC_PWROK ，VCORE_ON ，GMCH_ON ，VR_POWERGD_GPO 这些信号.那么这个时候有人会产生这样的疑问：那这些信号是怎样工作进而产生系统电压的呢？下面我们来分析一下，PWRSW 信号是主板启动的第一步我们就从这个信号着手
PWRSW 信号的相关电路只有两个，一个是CN24 接口还有一个就是U17 个I/O 芯片，这个信号的初始电压表现为一个高电位，这个是和台式机主板一样的，其PWRSW 信号的初始电压表现也为一个高电位，在触发的瞬间这个电位的变化为高电位（ 3.3 V ）—低电位（0 V）—高电位（ 3.3V ），这个是我们外界提供的命令（触发）在瞬间完成的，所以我们用肉眼是看不到的. 这个信号产生变化后那么紧接着就
会产生其他的时序信号.在这里我针对时序的问题就阐述到这，那么肯定有人会问PWRSW 产生变化后其他的时序信号是怎样产生的呢？在这我声明一下因为我不是搞研发的所以还有其他的信号来推动产生其他
时序信号我不知道，但大家知道一点其他时序信号没有产生就会和
U17 有关系的，只有U17 在得到
PWRSW 变化的指令时才会产生这些时序信号，大家注意一下，所有的笔记
本电脑的整机都会有电源指示灯的，如果大家在遇到触发后电源指示灯没有亮，我可以肯定的告诉大家一定是PWRSW 这个信号有问题，不会有PWRSW 信号的变化，那么怎么来解决这个问题呢？很简单就是从我的触发端开始查起，首先量测其电压有没有变化，就是用万用表或示波器来量测，如果没有变化再量测这个信号的对地阻抗是不是为（用数字万用表的二极体档），若为 1 就表示这个信号有开路现象出现，在我们所结合的图纸上来说就是PWRSW 信号与U17 开路，只要把开路的地方给连合上就可以了，在这里这个信号的对地阻抗为 1 ，那么要是为0 又会出现什么现象呢？按道理来说这个信号是短路了，也就是说这个信号的电压表现值为0 ，大
家想想看原来是 3.3V 的现在在通电的瞬间就变化为0 了，是不是把触发前的步骤省略了呢？不错就是这种情况，那么这个时候主板就会自动上电但瞬间电源指示灯又会熄灭.要是这样那只能采取短路维修法了，
要么就用烧机法来做（在不知道此信号的直连芯片的情况下），如果知道此信号的直连芯片后就可以直接把直连芯片给拆卸掉，然后再量测其对地阻抗是不是为 1 ，要是为 1 就说明其直连芯片是坏的，要是还是
0 那么就要再查找了. 大家一定要注意这个维修思路
好了这个方面我已经讲解的很详细了，那么以下我该讲时序信号产生后是怎么样推动系统电压产生的 了，我们就以CPU 电压的产生来分析一下，在这里我们只以 CPU 电压的产生来作范例是因为所有和时序
信号有关的系统电压都是一个原理的，
所以我就任意挑一个系统电压的产生作为讲解范例
.大家请看图纸的
第24页，这个电路就是 CPU 电压产生电路，要产生 CPU 电压主要是PU6这个芯片的工作条件要正确. 那么我们来看看
PU6的工作条件VCORE_ON 就是其中的一个重要的条件，这个
VCORE_ON 信号就是
我们所说的时序信号，这个时序信号就是产生 CPU_CORE 电压（CPU 工作电压）的条件.如果VCORE_ON 这个信号没有就不会产生 工作电压+3VS ，+5VS 信号不能同时为高电位（ 的，所以不能全是高电位的， 出不同的组合得到的不同的 注意PU6该芯片的内部基准电压 REF 信号和
内部一些反馈信号大家都要注意，其中反馈信号的升压电容 要注意它的好坏，在这里只是提一些可能造成系统电压出不来的一些所要考虑的问题，至于怎样去测量比 如升压电容的好坏我在此就不详细的介绍了，好了我下面来介绍一下关于本人所遇到上电部分一些问题的 判断和解决的方法：
1. 上电电流为零
上电电流为零就是说我们在按下启动开关后，主板没有反映，我们看电源供应器上的电流值没有变化 还是停留在静态电流值，这个时候我们该怎么样去解决呢？针对这个现象去分析一下是什么造成这个现象 的，本人认为有两个问题所在，第一是
PWRSW 这个信号出问题了，在上面我已经详细介绍了该信号出问
题的解决方法了，在此我不做介绍了 .第二是BIOS 出问题了，不一定是BIOS 本体有问题也不一定是其软 体程序有问题，但大家都应该把这两个都要考虑进去， BIOS 的工作不仅要有电压还要有开启信号就是其
选通信号CS :片选信号，为低电平表示选中
BIOS 芯片，BIOS 芯片才能工作，高电平表示不选中
BIOS 芯片，WE :读写允许信号，高电平表示写操作，低电平表示写操作这根线座表示恒定的高电平在
POST ,
加电自检，OE :数据充许输出信号，为低电平表示 BIOS 芯片充许数据输出，开始工作，高电平则不充许 输出.只有这些信号正常才能判断 BIOS 的好坏.我修过很多台式机主板还没有遇到不上电的问题和
BIOS
有关，这就是笔记本和台式机主板的区别的一处吧.如果有条件的同行可以通过示波器来判断，
那样更直观.
2. 上电电流不稳定
上电电流不稳定指的是上电电流有了，但不正确而且会断电，一般的上电电流为 间，但这种情况上电电流值为 0.40A 到1.35A 持续不了多久就断电了，这种现象该怎么样去解决呢?
笔记本维修电流判断法
FF 还是跑不跑码而已，意义不是很大，想让它指点你去修好本子你可能要吐血。

我用多功能电源已经有 1年多的时间了，感觉很不错。

刚开始也和大家一样看不懂它的显示模式。

后来才 知道那就是电流判断法，不过不是让你去看它的数字，而是看电流跳变。

每台机器上电电流都不是一样的。

举个最简单的例子，P3和P4的电流就相差很多，更不用说AMD 的了。

CPU 工作电压了 .PU6除去VCORE_ON 控制信号以外的工作条件还有 PU6的
，还有VID 片选信号，VID 片选信号有六个是从 PM_VID0 — PM_VID5，这六个
0.8V 左右），要是都为高电位就把 VID 信号给锁住了那么 CPU 电压也不会产生 VID 信号不同的组合就会得到不同的
CPU 工作的电压.在这里我不详细的列
CPU 电压.还有一些控制信号如 CPU_DPRSLPVR ，STP_CPU# 等,但大家要
0.24A 至y 0.30A 之。
