轴类零件加工工艺

轴类零件加工工艺
一端用中心孔定位。 对中心通孔的长轴,在内孔半精加工后,利用工件的内锥孔或内
孔的两端加工出带锥度的工艺孔,加上锥形堵塞或锥套心轴加工。内 孔精加工前不要将锥堵或锥套拆下,以避免因重新安装带耒的同轴度 误差。
(2)加工路线的安排 1)划分加工阶段
精度及表面粗糙度要求较高的重要表面(轴颈、基准内孔等)为粗加 工---半精加工---精加工三个阶段,对要求更高的表面还应有光整加工阶段; 其余表面加工分为粗加工一半精加工两个阶段进行或一次加工完毕。
分为三个阶段: • 粗加工:工序1~6 • 半精加工:工序7~13(7为预备) • 精加工:工序14~26(14为预备)
5、车床主轴加工工艺过程分析
(1)主轴毛坯的制造方法 自由锻件:小批量或单件生产;模锻件:大批量生产。 (2)热处理工序的安排 毛坯热处理:去锻造应力,细化晶粒; 切削前正火(预备热处理):改善切削加工性能和机械-物
3、车床主轴技术条件的分析
(1)主轴支承轴颈的技术要求
支承轴颈是主轴的装配基准,其精度直接影响主轴的回转精度;主 轴上各重要表面又以支承轴颈为设计基准,有严格的位置要求。
支承轴颈为三支承结构,并且跨度大;
支承轴颈采用锥面 (1:12) 结构,接触率≥70%,可用来调整轴承间隙;
中间支承为IT5~IT6,粗糙度 Ra 0.63m
备料—锻造—正火(退火)—钻中心孔—粗车—调质——半精车、精车—低 温时效—粗磨—氮化处理—次要表面加工—精磨—光磨。 整体淬火轴类零件:
备料—锻造—正火(退火)—钻中心孔—粗车—调质——半精车、精车— 次要表面加工—整体淬火—粗磨—低温时效—精磨。
2、短轴类零件
(1)定位基准的选择 短轴刚性大,一般以外圆柱面定位,用三爪卡盘夹紧后呈悬伸状切削。 径向力大时,用一端是工件外圆,一端中心孔定位。

实验一:轴类零件加工工艺

实验一:轴类零件加工工艺

实验一:轴类零件加工工艺规程设计、【目的要求】1、了解轴类零件的作用及其结构和加工特色。

2、掌握轴类零件的工艺设计规律,并能灵活运用于轴类零件的工艺设计。

、【实验仪器与试剂】1.车床一台、90°偏刀2.45 #钢棒料三、【实验原理】轴类零件是机器中经常遇到的典型零件之一。

它主要用来支承传动零部件,传递扭矩和承受载荷。

轴类零件是旋转体零件,其长度大于直径,一般由同心轴的外圆柱面、圆锥面、内孔和螺纹及相应的端面所组成。

根据结构形状的不同,轴类零件可分为光轴、阶梯轴、空心轴和曲轴等。

轴的长径比小于5的称为短轴,大于20的称为细长轴,大多数轴介于两者之间。

轴用轴承支承,与轴承配合的轴段称为轴颈。

轴颈是轴的装配基准, 它们的精度和表面质量一般要求较高,其技术要求一般根据轴的主要功用和工作条件制定,通常有以下几项:—|1、尺寸精度起支承作用的轴颈为了确定轴的位置,通常对其尺寸精度要求较高(IT5~IT7 )装配传动件的轴颈尺寸精度一般要求较低。

(IT6~IT9 )。

2、几何形状精度轴类零件的几何形状精度主要是指轴颈、外锥面、莫氏锥孔等的圆度、圆柱度等,一般应将其公差限制在尺寸公差范围内。

对精度要求较高的内外圆表面,应在图纸上标注其允许偏差。

3、相互位置精度轴类零件的位置精度要求主要是由轴在机械中的位置和功用决定的。

通常应保证装配传动件的轴颈对支承轴颈的同轴度要求,否则会影响传动件(齿轮等)的传动精度,并产生噪声。

普通精度的轴,其配合轴段对支承轴颈的径向跳动一般为0.01~0.03mm, 高精度轴(如主轴)通常为0.001~0.005mm。

4、表面粗糙度一般与传动件相配合的轴径表面粗糙度为Ra2.5~0.63?m ,与轴承相配合的支承轴径的表面粗糙度为Ra0.63~0.16?m。

(二)、轴类零件的毛坯和材料及热处理)、轴类零件的毛坯和材料及热处理轴类零件的毛坯和材料1、轴类零件的毛坯轴类零件可根据使用要求、生产类型、设备条件及结构,选用棒料、锻件等毛坯形式。

轴类零件加工工艺

轴类零件加工工艺

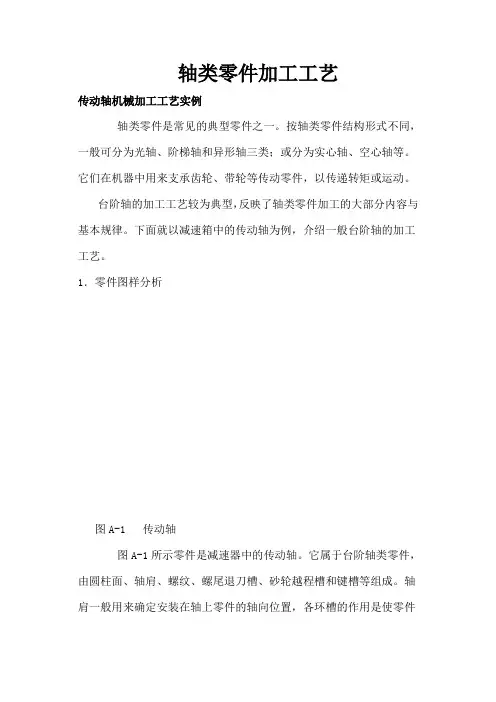

轴类零件加工工艺传动轴机械加工工艺实例轴类零件是常见的典型零件之一。

按轴类零件结构形式不同,一般可分为光轴、阶梯轴和异形轴三类;或分为实心轴、空心轴等。

它们在机器中用来支承齿轮、带轮等传动零件,以传递转矩或运动。

台阶轴的加工工艺较为典型,反映了轴类零件加工的大部分内容与基本规律。

下面就以减速箱中的传动轴为例,介绍一般台阶轴的加工工艺。

1.零件图样分析图A-1 传动轴图A-1所示零件是减速器中的传动轴。

它属于台阶轴类零件,由圆柱面、轴肩、螺纹、螺尾退刀槽、砂轮越程槽和键槽等组成。

轴肩一般用来确定安装在轴上零件的轴向位置,各环槽的作用是使零件装配时有一个正确的位置,并使加工中磨削外圆或车螺纹时退刀方便;键槽用于安装键,以传递转矩;螺纹用于安装各种锁紧螺母和调整螺母。

根据工作性能与条件,该传动轴图样(图A-1)规定了主要轴颈M,N,外圆P、Q以及轴肩G、H、I 有较高的尺寸、位置精度和较小的表面粗糙度值,并有热处理要求。

这些技术要求必须在加工中给予保证。

因此,该传动轴的关键工序是轴颈M、N和外圆P、Q的加工。

2.确定毛坯该传动轴材料为45钢,因其属于一般传动轴,故选45钢可满足其要求。

本例传动轴属于中、小传动轴,并且各外圆直径尺寸相差不大,故选择¢60mm的热轧圆钢作毛坯。

3.确定主要表面的加工方法传动轴大都是回转表面,主要采用车削与外圆磨削成形。

由于该传动轴的主要表面M、N、P、Q的公差等级(IT6)较高,表面粗糙度Ra值(Ra=0.8 um)较小,故车削后还需磨削。

外圆表面的加工方案(参考表A-3)可为:粗车→半精车→磨削。

4.确定定位基准合理地选择定位基准,对于保证零件的尺寸和位置精度有着决定性的作用。

由于该传动轴的几个主要配合表面(Q、P、N、M)及轴肩面(H、G)对基准轴线A-B均有径向圆跳动和端面圆跳动的要求,它又是实心轴,所以应选择两端中心孔为基准,采用双顶尖装夹方法,以保证零件的技术要求。

毕业论文-轴套零件的加工工艺规程及夹具设计

毕业论文-轴套零件的加工工艺规程及夹具设计

毕业设计说明书课题:轴套零件的加工工艺规程及夹具设计专业:班级:姓名:学号:指导老师:陕西国防工业职业技术学院二O一一届毕业设计(论文)任务书专业:数控技术班级:数控姓名:学号:一、设计题目(附图):轴套零件机械加工工艺规程制订及第25 工序工艺装备设计。

二、设计条件:l、零件图;2、生产批量:中批量生产。

三、设计内容:1、零件图分析:l)、零件图工艺性分析(结构工艺性及技术条件分析);2)、绘制零件图;2、毛坯选择:1)、毛坯类型;2)、余量确定;3)、毛坯图。

3、机械加工工艺路线确定:1)、加工方案分析及确定;2)、基准的选择;3)、绘制加工工艺流程图(确定定位夹紧方案)。

4、工艺尺寸及其公差确定:1)、基准重合时(工序尺寸关系图绘制);2)、利用尺寸关系图计算工序尺寸;3)、基准不重合时(绘制尺寸链图)并计算工序尺寸。

5、设备及其工艺装备确定:6、切削用量及工时定额确定:确定每道工序切削用量及工时定额。

7、工艺文件制订:1)、编写工艺设计说明书;2)、填写工艺规程;(工艺过程卡片和工序卡片)8、指定工序机床夹具设计:1)、工序图分析;2)、定位方案确定;3)、定位误差计算;4)、夹具总装图绘制。

9、刀具、量具没计。

(绘制刀具量具工作图)10、某工序数控编程程序设计。

四、上交资料(除资料2使用标准A3手写外,其余电子文稿指导教师审核后,打印上交)1、零件机械加工工艺规程制订设计说明书一份;(按统一格式撰写)2、工艺文件一套(含工艺过程卡片、每一道工序的工序卡片,工序附图);3、机床夹具设计说明书一份;(按统一格式撰写)4、夹具总装图一张(打印图纸);零件图两张以上(A4图纸);5、刀量具设计说明书一份;(按统一格式撰写)6、刀具工作图一张(A4图纸);量具工作图一张(A4图纸)。

7、数控编程程序说明书五、起止日期:2010年月日一2010年月日(共8周)六、指导教师:七、审核批准:教研室主任:系主任:年月日八、设计评语:九、设计成绩:年月日本文主要介绍轴套零件的机械加工工艺过程,首先通过对该其零件图纸进行分析,再确定其加工工艺,选择合理的设备及工艺装备,并制定出合理的工艺路线,选择合理的刀具、切削用量等,其次设计钻两斜孔的钻孔夹具、专用刀具、专用量具等,最终制定并填写机械加工工艺卡片和机械加工工序卡片。

轴类零件加工工艺规程及编程

轴类零件加工工艺规程及编程

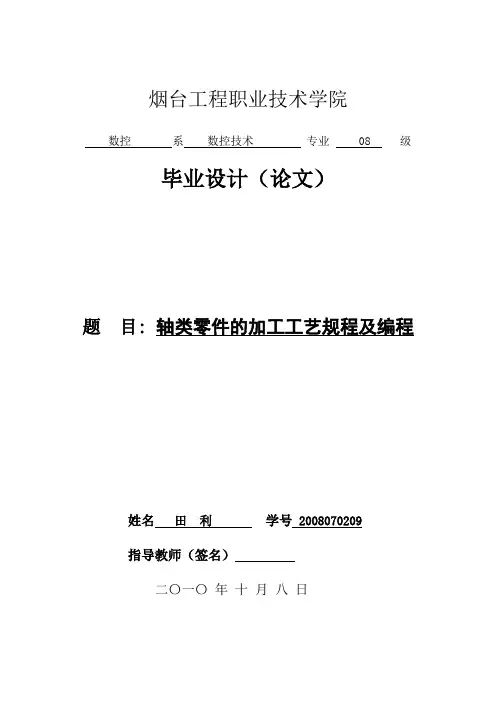

烟台工程职业技术学院数控系数控技术专业 08 级毕业设计(论文)题目: 轴类零件的加工工艺规程及编程姓名田利学号2008070209指导教师(签名)二〇一〇年十月八日目录摘要 (4)前言 (5)第一章概述 (6)1.1 典型轴类零件的加工工艺 (6)1.2 数控车床概述 (8)1.3 镗孔工艺 (9)1.4 螺纹加工工艺 (9)1.5 分析加工对象 (11)第二章工艺过程卡/加工工序卡 (12)2.1 数控加工工艺内容的选择 (12)2.2 工艺过程 (12)2.3 加工工序的划分 (14)2.4 编制工艺过程卡 (15)2.5 切削用量的确定 (15)2.6 编制加工工序卡 (17)第三章加工路线图 (21)3.1 刀具加工进给路线的确定 (21)3.2 绘制刀具加工路线图 (22)第四章数控刀具表/数控编程基础 (23)4.1 本零件加工所用刀具 (23)4.2 编程基础 (23)附录一 (28)总结 (30)结束语 (32)参考文献 (33)随着科学技术飞速发展和经济竞争的日趋激烈,机械产品的更新速度越来越快,数控加工技术作为先进生产力的代表,在机械及相关行业领域发挥着重要的作用,机械制造的竞争,其实质是数控技术的竞争。

本次设计就是进行典型轴类零件的数控加工工艺与编程,侧重于该零件的工艺分析、加工路线的确定及加工程序的编制。

并绘制零件图、加工路线图。

用G代码编制该零件的数控加工程序,并附以编程尺寸的计算方法,其中零件工艺规程的分析是此次论文的重点和难点。

关键词:数控加工;工艺过程;加工工序;加工路线机械制造业在国民经济中起着特殊重要的作用它为各个经济部门提供先进的技术装备,为人民生活提供所需的机械商品,为国防事业提供了现代化的武器,也为各个部门提供了各种机械设备,其中机械设备都是由不同的零件而组成的,这些零件是由不同的工种分别加工出来的。

随着科学技术的发展,尽管有一些零件已经用精密的铸造或冷压等方法来制造,但是,绝大多数零件的制造还离不开普通机床的加工。

典型轴类零件的数控车加工工艺

典型轴类零件的数控车加工工艺

典型轴类零件的数控车加工工艺在数控机床上加工零件,与普通机床有所不同,不仅要考虑夹具、刀具、切削用量等常规工艺的选择,更要考虑对刀点、编程原点等设置,在保证质量的前提下,尽可能提高机床的加工效率。

表一2、车工件左端外圆弧至工件总长的1/2处3、车工件左端内腔二、2、车工件外形与原外圆弧相接3、车工件右端内腔一、夹具和工件装夹方法的比拟比拟两种工艺方案,在夹具选择方面,都选择了数控车床上的最通用的夹具——三爪卡盘。

但是,方案一,除了使用卡盘,还采用了顶尖,为一夹一顶的方式,采用此方式,必须预先车削辅助夹套〔如图〕;方案二,不需要辅助夹套,可省下车削夹套的材料和时间,但是,在调头装夹后,只装夹了工件的很短的一局部,对于像本例中比拟细长的轴类零件的车削,存在装夹不安全的因素,并且由于装夹不可靠,还会引起工件同轴度的误差,造成废品。

在夹具的选用中,方案一较适宜。

二、刀具的选择与对刀点、换刀点的位置。

1、刀具的选择与普通机床相比,数控加工时对刀具提出了更高的要求,不仅要求刚性好、精度高,而且要求尺寸稳定、耐用度高、断屑和排屑性能好,同时要求安装调整方便,满足数控机床的高效率。

本例中,两种方案采用了类似的刀具,分别为:1号刀大偏角刀如图3号刀内切槽刀4号刀内螺纹刀5号刀外切槽刀6号刀外螺纹刀1号刀为大偏角刀,分别用来车削端面,外圆与圆弧,采用较大的副偏角,可以防止连圆弧时产生过切现象,但是在两种方案中,方案一中间连续的圆弧在一次车削中完成,能保证圆弧的光滑连接、方案二中间连续的圆弧通过调头车削来完成,接刀处会产生明显的接刀痕迹,相比方案一有所欠缺。

2号刀为镗刀,用于内孔的加工,由于工件的孔较深,且直径小,对于镗刀的要求较高,故采用了切削刃口〔刀夹〕位置在镗杆直径为1/2处这样处理,可增大镗杆的直径,从而提高镗刀的刚性。

3号刀内切槽刀、4号刀内螺纹刀、5号刀外切槽刀、6号刀外螺纹刀,方案一样。

2、对刀点、换刀点的位置。

典型零件加工工艺(轴和套筒)

典型零件加工工艺(轴和套筒)
生产类型为大批生产。
25
1)主要表面及其精度要求 ①支承轴颈
是两个锥度为1:12的圆锥面,分别与两个双列 短圆锥轴承相配合。
支承轴颈是主轴部件的装配基准,其精度直接 影响主轴部件的回转精度,尺寸精度一般为IT5。
主轴两支承轴颈的圆度允差和对其公共轴线的 斜向圆跳动允差均为0.005 mm,表面粗糙度Ra值不 大于0.63µm。
21
热处理工序的安排
结构尺寸不大的中碳钢普通轴类锻件,一般在切削加工 前进行调质热处理。
对于重要的轴类零件(如机床主轴),则:
一般在毛坯锻造后安排正火处理,达到消除锻造应 力,改善切削性能的目的;
粗加工后安排调质处理,以提高零件的综合力学性 能,并作为需要表面淬火或氮化处理的零件的预备热处 理;
5
二、轴类零件的材料和毛坯
1、轴类零件的常用毛坯:
①光轴、直径相差不大的阶梯轴常采用热轧或 冷拉的圆棒料;
②直径相差较大的阶梯轴和比较重要的轴大都 采用锻件。
③当轴的结构形状复杂或尺寸较大时,也有采
用铸件的。
自由锻
中小批
毛坯锻造
模锻
大批大量
6
2、轴类零件的材料:
1)一般轴类零件:45钢应用最多,一般须经调
轴上有相对运动的轴颈和经常拆卸的表面,需要进
行表面淬火处理,安排在磨削前。或在粗磨后、精磨前
渗氮处理
22
四、 机床主轴加工工艺及其分析
23
24
(1)零件分析 对机床主轴的共同要求是必须满足机床
的工作性能:即回转精度、刚度、热变形、 抗振性、使用寿命等多方面的要求。
车床主轴是带有通孔的多阶台轴,普通 精度等级,材料为45钢。
9
顶尖的实施

轴类零件的加工工艺PPT课件

轴类零件的加工工艺PPT课件

第14页/共17页
4.3 轴类零件的加工工艺
③ 表面粗糙度;轴颈的表面粗糙度值Ra 应与尺寸公差等级相适应。公差等级为IT5的Ra值为 0.4 ~ 0.2µm ; 公 差 等 级 为 IT6 的 Ra 值 为 0.8 ~ 0.4µm ; 公差等 级 为 IT8 ~IT7 的 Ra 值 为0.8 ~0.6µm 。 装 配定 位 用 的 轴 肩 Ra 值 通 常 为 1.6 ~ 0.8µm 。 非 配 合 的 次 要 表 面 Ra 值 常 取 6.3µm 。 该 轴 的两 支 承 表面 及 ø22 配 合 表 面 为 0.8µm , ø15 配 合 表 面 为 1.6µm , 键 槽 底 孔 为 6.3µm,其余为12.5µm。
⑴ 切断毛坯表面,最好用外圆车刀先把 工件车圆,或开始时尽量减小走刀量,防止“扎刀” 而损坏车刀。
第10页/共17页
4.3 轴类零件的加工工艺
⑵ 手动进刀时,摇动手柄应连续、均匀,避免 因切断刀与工件表面摩擦,使工件表面产生冷硬现象 而迅速磨损刀具,在即将切断时要放慢进给速度,以 免突然切断而使刀头折断。
4.3 轴类零件的加工工艺
4.3.5 切槽和切断
在车削加工中,当工件的毛坯是棒料且很长时, 需根据零件长度进行切断后再加工,避免空走刀;或 是车削完后把工件从原材料上切下来,这称为切断。
沟槽是在工件的外圆、内孔或端面上切有各种 形式的槽,沟槽的作用一般是为了退刀和装配时保证 零件有一个正确的轴向位置。
⑶ 用卡盘装夹工件时,切断位置尽可能靠近卡 盘,防止引起振动;由一夹一顶装夹工件时,工件不 完全切断,应取下工件后再敲断。
⑷ 切断过程中如需要停车,应先退刀再停。
第11页/共17页
4.3 轴类零件的加工工艺

轴加工工艺规程

轴加工工艺规程

轴的加工工艺规程--------李清玉一,轴的加工工艺规程1.1毛坯的选择选择毛坯的基本任务是选定毛坯的制造方法及其制造精度。

毛坯的种类①铸件,适合做形状复杂零件的毛坯。

②锻件(自由锻和模锻),适合做零件简单的毛坯。

③焊接件,适合做板料、框架类零件的毛坯。

④型材,适合做轴、平板类零件的毛坯。

⑤其他如冲件、冷挤压件、粉末冶金件。

1.2定位基准的选择基准是指用来确认生产对象上几何要素间的几何关系所依据的那些点、线、面。

根据基准作用的不同,可将基准分为设计基准和工艺基准。

⑴设计基准:在零件图上用来标注尺寸和表面相互位置的基准,称为设计基准。

⑵工艺基准:是工件在加工或产品装配中确定其他点、线、面位置所依据的基准。

工艺基准按用途分又分为定位基准、测量基准、装配基准及工序基准。

定位基准包括粗基准和精基准。

1.3轴类零件加工的工艺过程分析1.3.1基本加工路线外圆加工方法很多,基本加工路线可归纳为以下四种。

①粗车——半精车——精车对于一般常用材料,这是外圆表面,加工采用的最主要的加工路线。

②粗车——半精车——粗磨——精磨对于钢铁材料,精度要求高和表面粗糙度值要求小、零件需要淬硬时,其后续工序常用磨削。

③粗车——半精车——精车——金刚石车对于非铁金属,用磨削加工通常不宜得到所要求的表面粗糙度,因为有色金属一般比较软,容易堵塞沙粒间的空隙,因此其最终工序多用精车和金刚石车。

④粗车——半精车——粗磨——精磨——光整加工对于钢铁材料的淬硬零件,精度要求高和表面粗糙值要求很小时,常采用此加工路线。

二机械加工工艺路线拟定工艺路线的拟定是制定机械加工工艺规程的关键,其主要任务是选择各个表面的加工方法和加工方案,确定各个表面的加工顺序和工序组合等内容。

2.1加工顺序的安排一个复杂零件的加工过程包括以下几种工序:机械加工工序,热处理工序,辅助工序等。

2.1.1机械加工工序的安排原则⑴先基面后其他。

作为精基准的表面应在机械加工工艺过程一开始便进行加工,因为后续工序中加工其他表面时要用该精基准来定位,如果精基准不止一个,则应按照几面转换的顺序和逐步提高加工精度的原则来安排基面和主要表面的加工。

轴类零件机械加工工艺规程设计

轴类零件机械加工工艺规程设计
3
1.零件图的分析
设计说明书
由零件图可知,该零件属于轴类回转体零件,零件表面有圆弧,切槽,倒角,简 单螺纹,锥体,锥孔部分,是一个结构复杂的细长轴零件,零件的主体尺寸长度为 145mm,最大位置直径为Φ53mm,最右端有一段长 22mm 公称直径为Φ33mm 的普通 螺纹,并有 2×45º倒角,但零件中没有退刀槽,这就给零件的加工增加了一定的难度, 再是一段由直径为Φ35mm 和Φ44mm 之间连接的半径为 R24mm 的圆弧,要计算出交 点尺寸才可以编程,左端的孔加工也有一定的难度,最小直径部分要计算出尺寸,加 工时要保证孔的锥度和表面粗糙度,中间要有大量的计算。给整个设计带来了一定的 挑战。
因: VC=∏dn/1000
F= f×n
故主轴转速:n=(1000×110)/(3.14×60)=584r/min
进给速度:F= f×n=0.3×584=175 mm/min
考虑到刀具强度、机床刚度等实际情况,选择 n=600r/min F=200 mm/min
ap=3mm; (2)精车外圆时,选取 VC=130m/min ap=0.2mm f=0.1mm.
选取刀具时,要使刀具的尺寸与被加工工件的表面尺寸和形状相适应。根据零件 的分析所选择的刀具有:主偏角分别为 75º、30º的外圆车刀,宽度为 3.5mm 的切槽刀, 刀片材料为标准的 60º螺纹车刀。标准直径为Φ24 的麻花钻,内圆车刀。刀片材料为 YT15 或 YT30。 2.4 机床的选用
根据现有数控机床和零件的加工工艺可选用。华中数控系统(HNC-21),机床型 号为华中世纪星 21TCK1640 数控车床,功率:4KW,可选用的加工的工件毛坯为Φ60 ×150,高速档为:250~2500r/min,低速档为:75~790r/min。机床精度为 0.001,机床 辅住夹具有顶尖、尾座。
