轴类零件加工工艺一、轴类零件的功用、结构特点及技术要求轴类零件是机器中经常遇到的典型零件之一。
它主要用来支承传动零部件，传递扭矩和承受载荷。
轴类零件是旋转体零件，其长度大于直径，一般由同心轴的外圆柱面、圆锥面、内孔和螺纹及相应的端面所组成。
根据结构形状的不同，轴类零件可分为光轴、阶梯轴、空心轴和曲轴等。
轴的长径比小于5的称为短轴，大于20的称为细长轴，大多数轴介于两者之间。
轴用轴承支承，与轴承配合的轴段称为轴颈。
轴颈是轴的装配基准，它们的精度和表面质量一般要求较高，其技术要求一般根据轴的主要功用和工作条件制定，通常有以下几项：(一)尺寸精度起支承作用的轴颈为了确定轴的位置，通常对其尺寸精度要求较高（IT5～IT7）。
装配传动件的轴颈尺寸精度一般要求较低（IT6～IT9）。
(二)几何形状精度轴类零件的几何形状精度主要是指轴颈、外锥面、莫氏锥孔等的圆度、圆柱度等，一般应将其公差限制在尺寸公差范围内。
对精度要求较高的内外圆表面，应在图纸上标注其允许偏差。
(三)相互位置精度轴类零件的位置精度要求主要是由轴在机械中的位置和功用决定的。
通常应保证装配传动件的轴颈对支承轴颈的同轴度要求，否则会影响传动件（齿轮等）的传动精度，并产生噪声。
普通精度的轴，其配合轴段对支承轴颈的径向跳动一般为0.01～0.03mm，高精度轴（如主轴）通常为0.001～0.005mm。
(四)表面粗糙度一般与传动件相配合的轴径表面粗糙度为Ra2.5～0.63μm，与轴承相配合的支承轴径的表面粗糙度为Ra0.63～0.16μm。
二、轴类零件的毛坯和材料(一)轴类零件的毛坯轴类零件可根据使用要求、生产类型、设备条件及结构，选用棒料、锻件等毛坯形式。
对于外圆直径相差不大的轴，一般以棒料为主；而对于外圆直径相差大的阶梯轴或重要的轴，常选用锻件，这样既节约材料又减少机械加工的工作量，还可改善机械性能。
根据生产规模的不同，毛坯的锻造方式有自由锻和模锻两种。
轴的加工工艺包括什么
轴的加工工艺包括什么
轴的加工工艺主要包括以下几种:
1.车削：使用车床进行旋转切削，将工件固定在主轴上，然后用刀具加工出所需形状。
2.铣削：使用铣床进行切削，通过旋转刀具在工件上移动，将工件表面铣光并形成所需形状。
3.钻削：使用钻床或者钻头进行切削，将工件固定在工作台上，并通过钻头的旋转来加工出中空孔或者盲孔。
4.拉削：使用拉床进行切削，将工件夹在拉刀和夹具之间，通过拉刀的移动来加工出所需形状。
5.磨削：使用磨床进行切削，通过砂轮的旋转和与工件的接触来去除工件表面的金属，实现精密的加工。
6.焊接：使用焊接设备将两个或多个轴件相连接，常见的焊接方法包括电弧焊、氩弧焊等。
7.热处理：对轴进行热处理，如淬火，调质等，以增强轴的硬度和强度，并改变
其组织结构和性能。
8.抛光：对轴进行表面抛光处理，使其表面光滑，增加其美观性。
9.组装：将加工好的轴与其他配件一起进行组装，形成完整的机械设备。
轴类零件加工工艺
轴类零件加工工艺机床主轴机床主轴是典型的受扭转—弯曲复合作用的轴件，它受的应力不大（中等载荷），承担的冲击载荷也不大，假如使用滑动轴承，轴颈处要求耐磨。
因此大多采纳45钢制造，并进行调质处理，轴颈处由表面淬火来强化。
载荷较大时则用40Cr等低合金结构钢来制造。
车床主轴的选材结果如下：材料：45钢。
热处理：整体调质，轴颈及锥孔表面淬火。
性能要求：整体硬度NB220～HB240；轴颈及锥孔处硬度HRC52。
工艺路线：锻造→正火→粗加工→调质→精加工→表面淬火及低温回火→磨削。
该轴工作应力专门低，冲击载荷不大，45钢处理后屈服极限可达400MPa以上，完全可满足要求。
现在有部分机床主轴差不多能够用球墨铸铁制造。
拖拉机半轴汽车半轴是典型的受扭矩的轴件，但工作应力较大，且受相当大的冲击载荷，其结构如图5所示。
最大直径达50mm左右，用45钢制造时，即使水淬也只能使表面淬透深度为10%半径。
为了提高淬透性，并在油中淬火防止变形和开裂，中、小型汽车的半轴一样用40Cr制造，重型车用40CrMnMo等淬透性专门高的钢制造。
例：铁牛45半轴材料：40Cr。
热处理：整体调质。
性能要求：杆部HRC37～HRC44；盘部外圆HRC24～HRC34。
工艺路线：下料→锻造→正火→机械加工→调质→盘部钻孔→磨花键。
机床齿轮机床齿轮工作条件较好，工作中受力不大，转速中等，工作平稳无强烈冲击，因此其齿面强度、心部强度和韧性的要求均不太高，一样用45钢制造，采纳高频淬火表面强化，齿面硬度可达HRC52左右，这对弯曲疲劳或表面疲劳是足够了。
齿轮调质后，心部可保证有HB220左右的硬度及大于4kg?m/cm2的冲击韧性，能满足工作要求。
关于一部分要求较高的齿轮，可用合金调质钢（如40Cr等）制造。
这时心部强度及韧性都有所提高，弯曲疲劳及表面疲劳抗力也都增大。
例：一般车床床头箱传动齿轮。
材料：45钢。
热处理：正火或调质，齿部高频淬火和低温回火。
《轴类零件加工工艺》课件
详细描述
轴类零件是各种机械设备中必不可少的组成部分，广泛 应用于汽车、机床、电机、船舶、航空航天等领域。例 如，在汽车中，轴类零件用于连接发动机和传动系统， 传递动力，驱动车辆行驶；在机床中，轴类零件用于支 撑旋转刀具或工件，实现切削加工；在电机中，轴类零 件用于传递扭矩，驱动发电机或电动机运转。因此，轴 类零件的性能和加工质量对机械设备的性能和使用寿命 具有重要影响。
直接测量法
通过直接测量工件尺寸、几何形 状等参数，与标准值进行比较， 判断是否符合要求。
比较测量法
使用标准量具与被测工件进行比 较，确定工件是否合格。
检测方法与工具
• 自动检测法：利用传感器、计算机等设备实现自动检测和 记录，提高检测效率和精度。
检测方法与工具
卡尺
用于测量长度、宽度、厚度等参数。
随着环保意识的提高，绿色制造技术成为未 来制造业的发展方向，轴类零件加工行业也 不例外。
详细描述
绿色制造技术包括节能减排、资源循环利用 、环保材料等，这些技术的应用能够降低轴 类零件加工过程中的能耗和排放，减少对环 境的污染，实现可持续发展。
新材料的应用与挑战
总结词
随着新材料技术的不断发展，新型材料在轴类零件加工中的应用越来越广泛，同时也带 来了一些挑战。
精加工
加工精度
精加工阶段需要进一步提高零件的加 工精度和表面质量。
余量控制
冷却方式
选择适当的冷却方式，如切削液、润 滑油等，以降低切削温度、减少刀具 磨损。
合理控制余量，避免过多或过少余量 导致的问题。
表面处理
表面粗糙度
轴类零件加工工艺

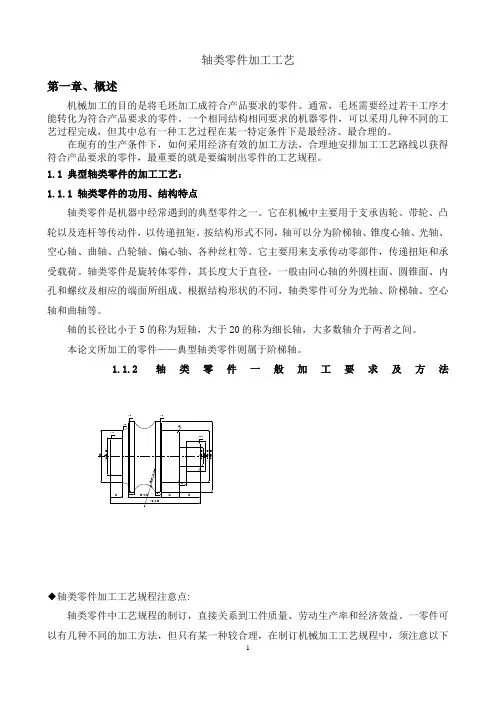

轴类零件加工工艺第一章、概述机械加工的目的是将毛坯加工成符合产品要求的零件。
通常，毛坯需要经过若干工序才能转化为符合产品要求的零件。
一个相同结构相同要求的机器零件，可以采用几种不同的工艺过程完成，但其中总有一种工艺过程在某一特定条件下是最经济、最合理的。
在现有的生产条件下，如何采用经济有效的加工方法，合理地安排加工工艺路线以获得符合产品要求的零件，最重要的就是要编制出零件的工艺规程。
1.1 典型轴类零件的加工工艺：1.1.1 轴类零件的功用、结构特点轴类零件是机器中经常遇到的典型零件之一。
它在机械中主要用于支承齿轮、带轮、凸轮以及连杆等传动件，以传递扭矩。
按结构形式不同，轴可以分为阶梯轴、锥度心轴、光轴、空心轴、曲轴、凸轮轴、偏心轴、各种丝杠等。
它主要用来支承传动零部件，传递扭矩和承受载荷。
轴类零件是旋转体零件，其长度大于直径，一般由同心轴的外圆柱面、圆锥面、内孔和螺纹及相应的端面所组成。
根据结构形状的不同，轴类零件可分为光轴、阶梯轴、空心轴和曲轴等。
轴的长径比小于5的称为短轴，大于20的称为细长轴，大多数轴介于两者之间。
本论文所加工的零件——典型轴类零件则属于阶梯轴。
1.1.2 轴类零件一般加工要求及方法◆轴类零件加工工艺规程注意点:轴类零件中工艺规程的制订，直接关系到工件质量、劳动生产率和经济效益。
一零件可以有几种不同的加工方法，但只有某一种较合理，在制订机械加工工艺规程中，须注意以下1几点。
1)粗基准选择：有非加工表面，应选非加工表面作为粗基准。
对所有表面都需加工的铸件轴，根据加工余量最小表面找正。
且选择平整光滑表面，让开浇口处。
选牢固可靠表面为粗基准，同时，粗基准不可重复使用。
2)精基准选择：要符合基准重合原则，尽可能选设计基准或装配基准作为定位基准。
符合基准统一原则。
尽可能在多数工序中用同一个定位基准。
尽可能使定位基准与测量基准重合。
选择精度高、安装稳定可靠表面为精基准。
工艺规程制订得是否合理，直接影响工件的质量、劳动生产率和经济效益。
轴类零件的加工工艺及技术要求

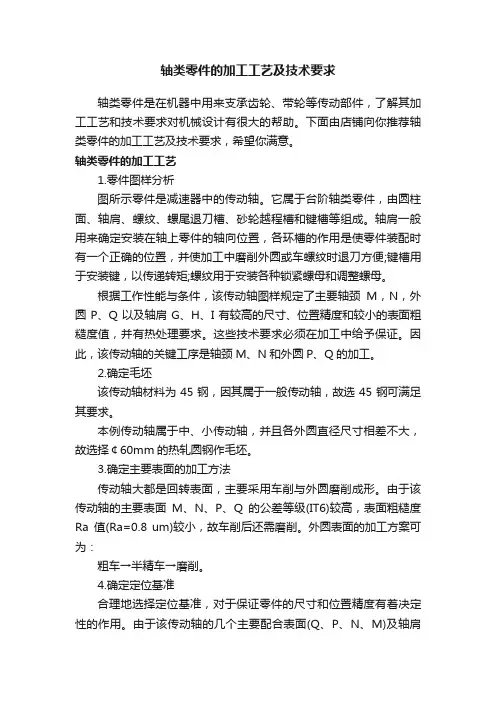

轴类零件的加工工艺及技术要求轴类零件是在机器中用来支承齿轮、带轮等传动部件，了解其加工工艺和技术要求对机械设计有很大的帮助。
下面由店铺向你推荐轴类零件的加工工艺及技术要求，希望你满意。
轴类零件的加工工艺1.零件图样分析图所示零件是减速器中的传动轴。
它属于台阶轴类零件，由圆柱面、轴肩、螺纹、螺尾退刀槽、砂轮越程槽和键槽等组成。
轴肩一般用来确定安装在轴上零件的轴向位置，各环槽的作用是使零件装配时有一个正确的位置，并使加工中磨削外圆或车螺纹时退刀方便;键槽用于安装键，以传递转矩;螺纹用于安装各种锁紧螺母和调整螺母。
根据工作性能与条件，该传动轴图样规定了主要轴颈M，N，外圆P、Q以及轴肩G、H、I有较高的尺寸、位置精度和较小的表面粗糙度值，并有热处理要求。
这些技术要求必须在加工中给予保证。
因此，该传动轴的关键工序是轴颈M、N和外圆P、Q的加工。
2.确定毛坯该传动轴材料为45钢，因其属于一般传动轴，故选45钢可满足其要求。
本例传动轴属于中、小传动轴，并且各外圆直径尺寸相差不大，故选择￠60mm的热轧圆钢作毛坯。
3.确定主要表面的加工方法传动轴大都是回转表面，主要采用车削与外圆磨削成形。
由于该传动轴的主要表面M、N、P、Q的公差等级(IT6)较高，表面粗糙度Ra值(Ra=0.8 um)较小，故车削后还需磨削。
外圆表面的加工方案可为：粗车→半精车→磨削。
4.确定定位基准合理地选择定位基准，对于保证零件的尺寸和位置精度有着决定性的作用。
由于该传动轴的几个主要配合表面(Q、P、N、M)及轴肩面(H、G)对基准轴线A-B均有径向圆跳动和端面圆跳动的要求，它又是实心轴，所以应选择两端中心孔为基准，采用双顶尖装夹方法，以保证零件的技术要求。
粗基准采用热轧圆钢的毛坯外圆。
中心孔加工采用三爪自定心卡盘装夹热轧圆钢的毛坯外圆，车端面、钻中心孔。
但必须注意，一般不能用毛坯外圆装夹两次钻两端中心孔，而应该以毛坯外圆作粗基准，先加工一个端面，钻中心孔，车出一端外圆;然后以已车过的外圆作基准，用三爪自定心卡盘装夹(有时在上工步已车外圆处搭中心架)，车另一端面，钻中心孔。
