油气输送管道检查表

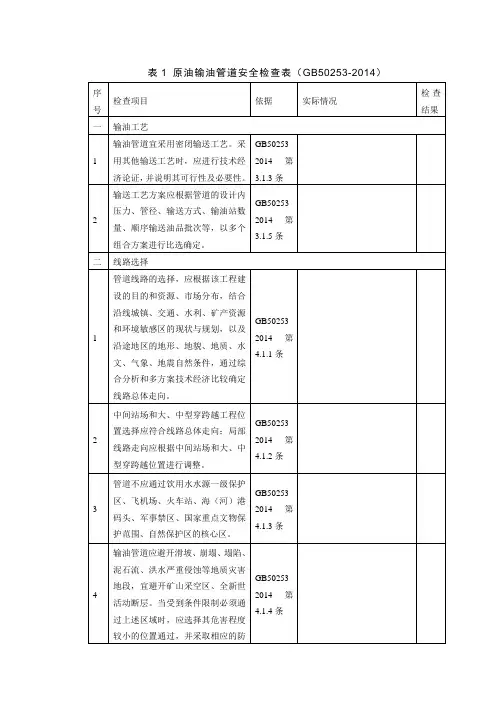

原油输油管道安全检查表(GB 50253-2014)
5当土堤阻挡水流排泄时，应设置泄水孔或涵洞等构筑物；泄水能力应满足重现期为25年一遇的洪水流量。
6软弱地基上的土堤，应防止填土后基础的沉陷。
7土堤用土的透水性能宜接近原状土，且应满足填方的强度和稳定性的要求。
GB50253-2014第4.2.9条
GB50253-2014第4.1.9条
9
管道与通信光缆同沟敷设时，其最小净距（指两断面垂直投影的净距）不应小于0.3m。
GB50253-2014第4.1.10条
三
管道敷设
1
输油管道应采用地下埋设方式。当受自然条件限制时，局部地段可采用土堤埋设或地上敷设。
GB50253-2014第4.2.1条
2
当输油管道需改变平面走向或为适应地形变化改变纵向坡度时，可采用弹性弯曲、冷弯管和热煨弯管，不得采用虾米腰弯头或褶皱弯头，并应符合下列规定：
1岩石、卵砾石、冻土段管沟，应在沟底先铺设细土或砂垫层，压实后的厚度不宣小于0.2m。
2回填岩石、砾石、冻土段的管沟时，应先用细土或砂回填至管顶以上0.3m后，方可用原状土回填，回填土中的岩石和碎石块最大粒径不应超过250mm。
3管顶和管底用的细土或砂的最大粒径应根据外防腐涂层的类型确定；对于三层结构聚乙烯、三层结构聚丙烯和双层环氧粉末外防腐涂层，最大粒径不宜超过20mm，且应保证良好的颗粒级配；对于其他涂层，最大粒径不宜超过10mm。
1输油管道在土堤中的径向覆土厚度不应小于1.0m；土堤顶宽应大于管道直径两倍且不得小于1.0m。
2土堤边坡坡度应根据当地自然条件、填土类别和土堤高度确定。对黏性士土堤，堤高小于2.0m时，土堤边坡坡度可采用1：0.75~ 1：1；堤高为2m～5m时，可采用1：1.25~ 1：1.5。
输油管路安全检查表
检查单位：检查日期：年月日
序号
项目
检查要点
评价
（是“√”或不是“X”）
1பைடு நூலகம்
管路
1地面或管沟管路是否锈蚀，漆层及保温层是否符合要求，并保护完好
2管路与周围建（构）筑物之间的距离是否符合规范要求
3管路是否与通讯、电力电缆埋设一起或放在同一管沟内
4管线穿越铁路、公路、沟渠、马车道等是否加有套管或设管沟
牺牲阳极保护装置
①管对地、阳极对地、阳极对管电位差是否正常（实测、查记录）
②保护电位、阳极组输出电流、阳极接地电阻及埋设点土壤电阻率是否正常
③阳极性能是否良好（实测、查记录）
9
管沟
①管沟内是否整洁，完好（无积水、无污物，盖板完整）
②阀井盖是否完整并上锁
③管沟是否按规定设置有隔断设施
④管沟、阀井内是否有油气（可燃气体浓度在爆炸下限的5％以下，有油气味，应检查是否由于管线、阀门等渗漏引起）
5
过滤器
①外现质量是否良好（内外壁油漆无脱落：无油垢，无锈蚀，无裂纹，无变形等损伤）
②附属件是否齐全、完好（有压力表窥视器、放沉淀阀等附属件）
③是否严密？（在规定试验压力下不渗漏，不变形，检查试验记录）
④是否附有静电传导装置
⑤滤网是否完好（无污物、无破损等）
⑥选用是否符合要求？（目数、过滤面积、材料、流量等参数与使用要求相符）
5管路穿越、跨越河床、重要道路处两边是否设有闸阀井
6管路是否设置有放空系统，是否适用
7管路是否有明显扭曲、位移、变形
8管路与管件的连接处及焊逢处是否渗漏（尤其是在夏季温度高时）
9埋地输油管路是否有管路走向标桩，是否牢固可靠
10管路跨铁路、公路是否符合安全要求

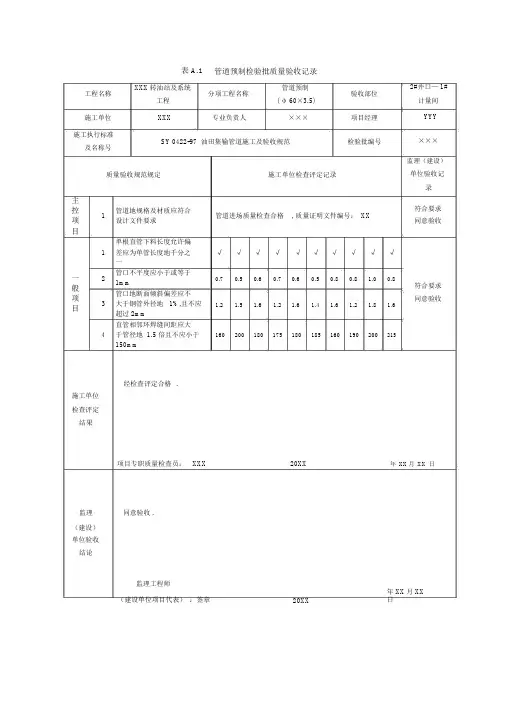

SY油气田集输管道工程质量验收表格
表 A.1管道预制检验批质量验收记录工程名称XXX转油站及系统分项工程名称管道预制验收部位工程( φ 60×3.5)施工单位XXX专业负责人×××项目经理施工执行标准SY 0422-97 油田集输管道施工及验收规范检验批编号及名称号质量验收规范规定施工单位检查评定记录主控1管道地规格及材质应符合管道进场质量检查合格, 质量证明文件编号： XX项设计文件要求目单根直管下料长度允许偏1差应为单管长度地千分之√√√√√√√√√√一一2管口不平度应小于或等于0.70.50.60.70.60.50.80.8 1.00.8 1mm般管口地断面倾斜偏差应不项3大于钢管外径地 1%,且不应 1.2 1.5 1.6 1.2 1.6 1.4 1.6 1.2 1.8 1.6目超过 2mm直管相邻环焊缝间距应大4于管径地 1.5 倍且不应小于160200180175180185160190200215 150mm2#井口— 1#计量间YYY×××监理（建设）单位验收记录符合要求同意验收符合要求同意验收经检查评定合格.施工单位检查评定结果项目专职质量检查员：XXX20XX年XX月XX日监理同意验收 .（建设）单位验收结论监理工程师（建设单位项目代表）：签章20XX 年 XX月 XX 日表 A.2管沟开挖检验批质量验收记录工程名称XXX转油站及系分项工程名称管沟开挖验收部位1#井口— 1#统工程计量间施工单位XXX专业负责人×××项目经理YYY 施工执行标准SY 0422-97 油田集输管道施工及验收规范检验批编号×××及名称号监理（建设）质量验收规范规定施工单位检查评定记录单位验收记录主管沟深度应符合设计要求,控1沟底标高允许偏差为0～52852840355735524410符合要求项100mm.同意验收目2位置偏移不大于 100mm.454557一多管道同沟敷设时 , 管沟底1宽应为两边管道外缘各加265230240250231224205235253269般符合要求250mm .项同意验收目2石方段管沟应加深 200mm./施工经检查评定合格.单位检查评定结果项目专职质量检查员：XXX20XX年XX月XX日监理同意验收 .（建设）单位验收结论监理工程师（建设单位项目代表）：签章20XX 年 XX月 XX 日表 A.3管道组对检验批质量验收记录工程名称XXX转油站及系统分项工程名称管道组对验收部位工程( φ 60×3.5)施工单位XXX专业负责人×××项目经理施工执行标准SY 0422-97 油田集输管道施工及验收规范检验批编号及名称号质量验收规范规定施工单位检查评定记录2#井口— 1#计量间YYY×××监理（建设）单位验收记录主控管道地规格及材质应符合1设计文件要求项目管道接头地坡口型式坡口型式及坡口角度组对尺寸应1符合焊接工钝边艺规程地规间隙定高压管道对一口错边量不般应超过壁厚项对口错边量地 10%且不目大于 1mm应符合下列2中压管道对要求口错边量不应超过壁厚地15%且不大于 1.6mm直缝或螺旋焊缝错开间距3不应小于100mm 管道进场质量检查合格, 质量证明文件编号：XX符合焊接工艺规程地规定72° 68°72°73°69° 68°69°69°70° 72°1.2 1.5 1.6 1.4 1.4 1.6 1.3 1.8 1.6 1.61.52.3 2.0 1.8 2.2 2.5 2.5 1.8 2.2 2.3/0.30.3000.300.4000/符合要求同意验收符合要求同意验收经检查评定合格.施工单位检查评定结果项目专职质量检查员：XXX20XX年XX月XX日监理同意验收 .（建设）单位验收结论监理工程师（建设单位项目代表）：签章20XX 年 XX月 XX 日表 A.4管道焊接检验批质量验收记录工程名称XXX转油站及系统分项工程名称管道焊接验收部位工程( φ 60×3.5)施工单位XXX专业负责人×××项目经理施工执行标准SY 0422-97 油田集输管道施工及验收规范检验批编号及名称号质量验收规范规定施工单位检查评定记录主控1焊接材料地牌号及规格应焊材进场检验合格 , 质量证明文件编号： XX项符合焊接工艺规程地规定目清除坡口表面及其两侧至1少 10mm 范围内地铁锈 . 水√√√√√√√√√√分 . 油污和灰尘等焊缝表面应无裂纹,气孔,2夹渣 , 熔合性飞溅及凹陷等√√√√√√√√√√缺陷 .咬边深度不应大于管壁厚0.30000.300.4000地 12.5 ％且不超过 0.8mm.一3在焊缝任何 300mm地连续长度中 , 累计咬边长度不应大120001509000般于 50mm项焊缝宽度每边应超出坡口目4 1.2 1.4 1.5 1.2 1.3 1.1 1.5 1.0 1.6 1.5 1mm～2mm.焊缝余高不大于 1.6mm , 局5部不大于 3mm,但长度不大 1.2 1.5 1.2 1.2 1.60.80.6 1.20.50.5于 50mm.焊高压管道不应超过壁/缝厚地 10%且不大于 1mm6错中压管道不应超过壁边厚地 15%且不大于0.30.50.60.40.60.30.70.30.20.5量 1.6mm.施工单位经检查评定合格 .检查评定结果2#井口— 1#计量间YYY×××监理（建设）单位验收记录符合要求同意验收符合要求同意验收项目专职质量检查员：XXX20XX年XX月XX日监理（建设）同意验收 .单位验收结论监理工程师（建设单位项目代表）：签章20XX 年 XX月 XX 日表 A.5管道防腐层补口及补伤检验批质量验收记录工程名称XXX转油站及系分项工程名称管沟防腐层补口验收部位1#井口— 1#统工程及补伤计量间施工单位XXX专业负责人×××项目经理YYY 施工执行标准SY 0422-97 油田集输管道施工及验收规范检验批编号×××及名称号监理（建设）质量验收规范规定施工单位检查评定记录单位验收记录补口及补伤所用材料应具主1备产品质量证明书和复验报告控防腐层补口补伤后不应有项2漏点目热缩套剥离强度试验按3SY/T0413 进行抽查一补口后表面应平整 , 粘结严般1密, 不应有气泡与皱折等缺项陷；接茬处应粘结牢固, 衔目接平整补口及补伤所用材料进场质量检查合格, 质量证明文件编号：XX符合要求补口补伤后经检查没有漏点同意验收剥离强度试验合格, 试验记录编号：XX符合要求√√√√√√√√√√同意验收施工经检查评定合格.单位检查评定结果项目专职质量检查员：XXX20XX年XX月XX日监理同意验收 .（建设）单位验收结论监理工程师（建设单位项目代表）：签章20XX 年 XX月 XX 日表 A.6管道保温检验批质量验收记录工程名称XXX转油站及系统分项工程名称管道保温验收部位工程施工单位XXX专业负责人×××项目经理施工执行标准SY 0422-97 油田集输管道施工及验收规范检验批编号及名称号质量验收规范规定施工单位检查评定记录主控保温材料应具有产品质量保温材料进场质量检查合格, 质量证明文件编号： XX 1证明书和复验报告项目1铁丝绑扎应牢固 . 充填应密√√√√√√√√√√实 . 无严重凸凹现象2金属薄板保护层咬缝应牢√√√√√√√√√√固 , 包裹应紧凑一管壳预制块保温接缝应错般3开 , 水平管地接缝应在正侧√√√√√√√√√√项面目保温层玻璃布缠绕应紧密,4采用外防腐不应露出玻璃√√√√√√√√√√布纹5石棉水泥保护层厚度应均/匀 , 表面应平滑2#井口— 1#计量间YYY×××监理（建设）单位验收记录符合要求同意验收符合要求同意验收经检查评定合格.施工单位检查评定结果项目专职质量检查员：XXX20XX年XX月XX日监理同意验收 .（建设）单位验收结论监理工程师（建设单位项目代表）：签章20XX 年 XX月 XX 日表 A.7管道下沟及回填检验批质量验收记录工程名称XXX转油站及系分项工程名称管道下沟及回填验收部位统工程施工单位XXX专业负责人×××项目经理施工执行标准SY 0422-97 油田集输管道施工及验收规范检验批编号及名称号质量验收规范规定施工单位检查评定记录管道下沟前 , 应对防腐层1进行电火花检查并无漏经电火花检测无漏点, 检查记录编号： XX点2#井口— 1#计量间YYY×××监理（建设）单位验收记录主2控项目341一般项2目管道下沟后,不应有悬空；若有悬空 , 应采用细土进行回填管道埋深应符合设计文件要求管道下沟回填后应用音频检漏仪检测防腐层, 每10km漏点不超过 5 点石方沟底应先回填 200mm厚细软土垫层管道回填应分二次进行,第一次回填用最大粒径不超过10mm细土回填 ,且应高出管顶部300mm；第二次回填用其他土. 农田地带表层应用耕植土回填 , 回填土应高出自然地面 300mm管道下沟施工符合设计要求, 施工记录编号XXX管道埋深符合设计要求, 施工记录编号XXX经音频检漏仪检测合格, 检查记录编号：XX/√√√√√√√√√√符合要求同意验收符合要求同意验收经检查评定合格.施工单位检查评定结果项目专职质量检查员：XXX20XX年XX月XX日监理同意验收 .（建设）单位验收结论监理工程师（建设单位项目代表）：签章20XX 年 XX月 XX 日表 A.8管道清扫及试压检验批质量验收记录工程名称XXX转油站及系统分项工程名称管道清扫及试压验收部位1#井口— 1#工程计量间施工单位XXX专业负责人×××项目经理YYY 施工执行标准SY 0422-97油田集输管道施工及验收规范检验批编号×××及名称号监理（建设）质量验收规范规定施工单位检查评定记录单位验收记录主管道试验压力应符合控符合要求114.1.8地规定 , 压降应符合管道水压试验合格 , 试压记录编号： XX项同意验收14.1.12地规定目一管道吹扫时 , 吹出地气体应般符合要求1无铁锈 .尘土.石块.水等杂√ √ √√√√√√ √√项物同意验收目施工经检查评定合格.单位检查评定结果项目专职质量检查员：XXX20XX年XX月XX日监理同意验收 .（建设）单位验收结论监理工程师（建设单位项目代表）：签章20XX 年 XX月 XX 日表 A.9输气管道干燥检验批质量验收记录工程名称XXX 转油站及系统分项工程名称输气管道干燥验收部位1#井口— 1#工程计量间施工单位XXX专业负责人 ×××项目经理 YYY施工执行标准 SY 0422-97 油田集输管道施工及验收规范检验批编号×××及名称号监理（建设）质量验收规范规定施工单位检查评定记录单位验收记录当采用空气干燥法和真空 采用真空法干燥 , 符合设计及规范要求 , 见施工记录 , 记主1 干燥法时 , 管道干燥指标：管内空气水露点应比输送录编号 XXX符合要求 控条件下最低环境温度低 5℃项同意验收当采用干燥剂干燥法时 , 管目道干燥指标： 干燥剂占混合 /2液地质量分数不低于 80%一般干燥前管道内游离水应清 √√√√√√√√√√符合要求1扫干净同意验收项目施工经检查评定合格 .单位检查评定结果项目专职质量检查员： XXX20XX年 XX 月 XX 日监理 同意验收 .（建设）单位验收结论监理工程师（建设单位项目代表） ：签章20XX年 XX 月 XX 日表 A.10小型穿越检验批质量验收记录工程名称XXX转油站及系统分项工程名称小型穿越工程验收部位工程施工单位XXX专业负责人×××项目经理施工执行标准SY 0422-97油田集输管道施工及验收规范检验批编号及名称号质量验收规范规定施工单位检查评定记录2#井口— 1#计量间YYY×××监理（建设）单位验收记录穿越管道 . 套管及焊接材料1地材质 . 型号 . 规格应符合设计要求穿越管道轴线位置应符合设计要求 , 水平偏差：顶管主2穿越不大于1%L,河底开挖控不大于 200mm,路基开挖不项大于 100mm,（ L 为穿越长度）目管沟开挖深度应符合设计要求 , 允许偏差：顶管穿越3为 -40mm~+30mm,河底开挖不大于 200mm,路基开挖为-100mm~+50mm；且埋深应符合设计要求采用套管穿越时 , 输送管地一1绝缘支撑架应安装牢固, 绝般缘垫位置正确 . 套管不应与项带状牺牲阳极带相连目2绝缘电阻值应大于 2МΩ穿越管道 . 套管及焊接材料经质量检查合格, 质量证明文件编号： XX60508050706080908040-60+20 +30+50-30+20-80-80-60+40√1.8符合要求同意验收符合要求同意验收经检查评定合格.施工单位检查评定结果项目专职质量检查员：XXX20XX年XX月XX日监理同意验收 .（建设）单位验收结论监理工程师（建设单位项目代表）：签章20XX 年 XX月 XX 日表 A.11小型跨越检验批质量验收记录工程名称XXX转油站及系统分项工程名称小型跨越工程验收部位1#井口— 1#工程计量间施工单位XXX专业负责人×××项目经理YYY 施工执行标准SY 0422-97 油田集输管道施工及验收规范检验批编号×××及名称号监理（建设）质量验收规范规定施工单位检查评定记录单位验收记录主管材 . 焊材 . 防腐保温材料管材 . 焊材 . 防腐保温材料和建材经质量检查合格,质量符合要求控1和建材地材质 . 规格 . 型号项证明文件编号： XX同意验收应符合设计要求目1管桥基础顶面标高允许偏+22-11-24+25差± 30mm一2管桥基础横截面尺寸允许+35-12+22+20般偏差± 50mm符合要求项3管道轴线偏移允许偏差+20+12同意验收目± 30mm4管道表面油漆应涂刷均匀√√√√√√√√√√施工经检查评定合格.单位检查评定结果项目专职质量检查员：XXX20XX年XX月XX日监理同意验收 .（建设）单位验收结论监理工程师（建设单位项目代表）：签章20XX 年 XX月 XX 日表 A.12牺牲阳极阴极保护检验批质量验收记录工程名称XXX转油站及系分项工程名称牺牲阳极阴极保护验收部位1#井口— 1#统工程计量间施工单位XXX专业负责人×××项目经理YYY 施工执行标准SY 0422-97 油田集输管道施工及验收规范检验批编号×××及名称号监理（建设）质量验收规范规定施工单位检查评定记录单位验收记录主1控项目212一3般项目4牺牲阳极保护所用地各种电气材料和防腐材料应符合设计要求绝缘接头地绝缘电阻应大于2М Ω牺牲阳极在装填料前 , 表面应无氧化膜及其他污物 , 牺牲阳极应位于填包料中心 , 且袋口扎紧 , 填包料中不应混入泥土等杂物所有焊接点应无虚焊 . 气孔等缺陷连接点与管道连接处防腐应符合设计要求管道对地电位差V阳极对管道电位差V电阳极对地电位差参V数阳极输出电流mA阳极接地电阻Ω牺牲阳极保护所用电气和防腐材料经质量检查合格, 质量证明文件编号：XX符合要求同意验收1.8 1.5 1.6 1.5√√√√√√√√√√√√符合要求同意验收施工单位经检查评定合格 .检查评定结果项目专职质量检查员： XXX20XX 年 XX月 XX 日监理（建设）同意验收 .单位验收结论监理工程师20XX年 XX月 XX日（建设单位项目代表）：签章表 A.13外加电流阴极保护检验批质量验收记录XXX转油站及系分项工程名称外加电流阴极保护验收部位工程名称统工程施工单位XXX专业负责人×××项目经理施工执行标准SY 0422-97 油田集输管道施工及验收规范检验批编号及名称号质量验收规范规定施工单位检查评定记录主1外加电流阴极保护所用地电外加电流阴极保护所用地电源设备及各种电料器材经源设备及各种电料器材应符质量检查合格 , 质量证明文件编号： XX控合设计要求项目管道绝缘接头地绝缘电阻应1.5 1.6 1.8 1.62大于 2МΩ1阳极顶面埋深距地面大于1m1.5 1.3 1.3 1.2 1.4 1.5 1.6 2阳极接地电阻应小于 1Ω0.50.80.60.60.80.80.6 3回填料顶部粗砂厚度应大于0.60.70.60.80.50.80.6一0.5m般管道保护电位项V目管道保护电流电4mA参阳极床接地电阻数Ω直流电源地电位和电压V 1#井口— 1#计量间YYY×××监理（建设）单位验收记录符合要求同意验收符合要求同意验收施工经检查评定合格.单位检查评定结果项目专职质量检查员：XXX20XX年XX月XX日监理同意验收 .（建设）单位验收结论监理工程师（建设单位项目代表）：签章20XX 年 XX月 XX 日表 A.14线路截断阀室检验批质量验收记录工程名称XXX转油站及系统分项工程名称线路截断阀室验收部位1#井口— 1#计工程量间施工单位XXX专业负责人×××项目经理YYY施工执行标准SY 0422-97 油田集输管道施工及验收规范检验批编号×××及名称号质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录主控工程所用主材应有产品出工程所用主材经质量检查合格 , 质量证明文件编号： XX 符合要求1项厂质量证明书和检验报告同意验收目墙体轴线位移偏差± 10mm1墙体垂直度偏差± 5mm基础和墙砌体顶面标高允许偏差± 15mm一门窗宽度偏差为± 5mm般2项门窗高度偏差为目-5mm~+10mm墙面抹灰表面不平度不超3过 5mm地面平整度允许偏差不超4过 4mm管墩截面尺寸允许偏差±520mm施工单位经检查评定合格.检查评定结果+8+6-2-6-4+3-5+4+10+12-8-5+3-2+4-2符合要求-2+6+4-3同意验收35240234443232331220+15+10-5-10+15+15-5-10+10+15项目专职质量检查员：XXX20XX年XX月XX日监理（建设）同意验收 .单位验收结论监理工程师（建设单位项目代表）：签章20XX 年 XX月 XX 日表 A.15里程桩 . 转角桩 . 测试桩检验批质量验收记录工程名称XXX转油站及系统分项工程名称里程桩 . 转角桩 .验收部位1#井口— 1#计工程测试桩量间施工单位XXX专业负责人×××项目经理YYY施工执行标准SY 0422-97 油田集输管道施工及验收规范检验批编号×××及名称号质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录一1桩尺寸允许偏差为± 10mm+5-2-3+6+5符合要求般项2桩埋设深度允许偏差为±-20+15+10-15-20同意验收目30mm施工经检查评定合格.单位检查评定结果项目专职质量检查员：XXX20XX年XX月XX日监理同意验收 .（建设）单位验收结论监理工程师（建设单位项目代表）：签章20XX 年 XX月 XX 日表 A.16线路保护构筑物检验批质量验收记录工程名称XXX转油站及系统分项工程名称线路保护构筑物验收部位1#井口— 1#计工程量间施工单位XXX专业负责人×××项目经理YYY施工执行标准SY 0422-97 油田集输管道施工及验收规范检验批编号×××及名称号质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录主控工程所用主材应有产品出工程所用主材经质量检查合格, 质量证明文件编号： XX 符合要求1项厂质量证明书和检验报告同意验收目1构筑物位置允许偏差 200mm 1531661821861421022顶面标高允许偏差± 25mm+20+10-5-15-20-20一般砌体厚度允许偏差+10+20+15+10+5+10符合要求30mm~+30mm同意验收项目混凝土构筑物表面平整度105108121516104允许偏差 20mm5预埋件坐标允许偏差±+5+6+8-6-8-10-10-5 10mm施工经检查评定合格.单位检查评定结果项目专职质量检查员：XXX20XX年XX月XX日监理同意验收 .（建设）单位验收结论监理工程师（建设单位项目代表）：签章20XX 年 XX月 XX 日。
油气管道输送安全检查表
转动设备的联轴器防护罩完好、设备接地良好。
加热炉
加热炉安全附件完好，安全阀每年检验一次，压力表每半年校验一次。
加热炉装设火星熄灭报警装置及安全联锁保护装置
重新点炉前，按规定进行炉膛吹扫。
安全装置
管道泄漏检测报警、可燃气体泄漏检测报警、火灾报警；系统和检测仪每年进行一次校验。
超温和压力异常报警
自动停泵和压力泄放
应急管理
成立抢险应急队伍，制定应急预案，人员和设备的配备符合要求。
应急预案要包括：管线断裂、设备故障、可燃物质泄漏、火灾与爆炸、人员中毒、地震和洪水、人员撤离和疏散等内容。
管道检测
有油气管道是否进行定期检测
站场安全
生产区与生活区分开，实行封闭化管理。
有明显的防火警示标志
灯具、电气设备、仪表、控制系统、测试仪器等，符合防爆等级要求。

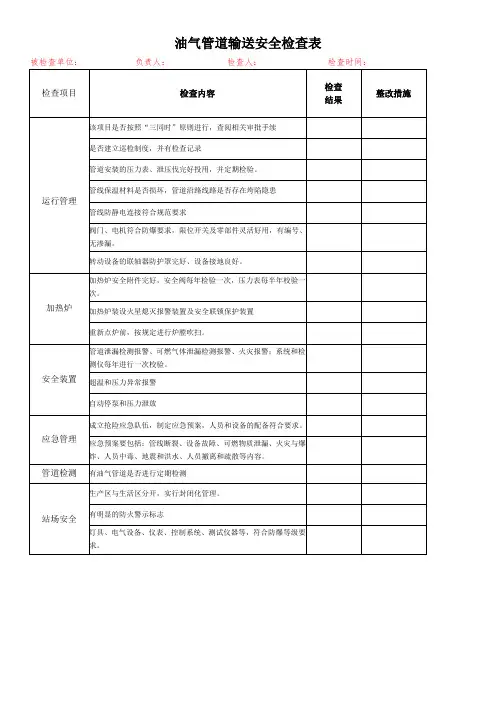

油气管道输送安全检查表
被检查单位： 负责人： 检查人： 检查时间：
检查项目
检查内容
检查
结果
整改措施
运行管理
该项目是否按照“三同时”原则进行，查阅相关审批手续表、泄压伐完好投用，并定期检验。
管线保温材料是否损坏，管道沿路线路是否存在垮陷隐患
管线防静电连接符合规范要求
油气输送管道企业抽检表
责令改正、
予以经济处罚
3
定期开展管道高后果区风险识别，针对高风险区采取防范措施情况。
查看工作记录
1.未定期开展管道高后果区风险识别；
2.未针对高风险区采取防范措施（如设置明显的安全警示标示）。
《安全生产法》第三十二条
责令改正、
予以经济处罚
4
特种作业人员持证上岗情况；动火作业、进入受限空间作业等特殊作业许可证办理是否规范情况。
责令改正、
予以经济处罚
2
是否具备实时泄漏监测系统；是否建立了管道防腐蚀管理、第三方施工监管、管道维修、管道检测等管道技术管理档案。日常巡检、管道巡护、检维修、维护保养、日常值班记录是否详细完整。
现场检查、查看记录
1.不具备实时泄漏监测系统；
2.未建立管道技术管理档案；
3.日常巡检、管道巡护、检维修、维护保养、值班记录不完整。
查预案、备案记录、演练记录
1.未编制管道应急救援预案；
2.预案未报备；
3.未进行应急培训；
4.未定期开展应急演练。
《安全生产法》第九十四条第六项、《生产安全事故应急预案管理办法》第四十五条
责令改正、
予以经济处罚
6
其他重大安全隐患和非法违法、违规违章行为。
7
落实国家、省、市安全专项整治工作纠
8
监管部门查出问题隐患整改落实情况
未召开会议专题研究制定整改方案，未落实整改措施
9
近三年来发生事故情况
油气输送管道企业抽检表
被检查单位： 地址： 检查时间：
序号
检查内容
检查方式
常见问题
执法依据
处理建议
检查结果
1
油气输送管道检查表
7
管道企业所辖管道是否具备实时泄漏监测系统。是否建立了管道防腐蚀管理、第三方施工监管、管道维修、管道检测等管道技术管理档案。日常巡查、管道巡护、检维修、维护保养记录是否详细完整。
是□ 否□
8
管道企业是否定期开展管道高后果区风险识别，针对高后果区采取哪些防范措施。
是□ 否□
9
管道企业特种作业人员是否取得相应资格并做到了持证上岗。操作人员是否进行岗前培训且合格。动火作业、进入受限空间作业等特殊作业许可证办理是否规范。
是□ 否□
3
是否按照《国务院安全生产委员会关于印发<油气输送管道保护和安全监管职责分工>和<2015年油气输送管道隐患整治攻坚战工作要点>的通知》（安委〔2015〕4号）的要求，明确各部门职责分工，并按照2015年油气输送管道隐患整治攻坚战工作要点开展相关工作。
是□ 否□
4
油气输送管道安全隐患整改工作领导机制建立及运行情况。油气输送管道隐患整改进度情况。
是□ 否□
10
管道企业是否编制管道应急救援预案，应急预案是否上报有关地方政府管道保护主管部门。地方政府是否编制各级管道应急救援预案，是否进行应急培训并定期开展企地联合应急演练。应急救援物资、人员是否按照规定配备，应急设备是否完好可用。
是□ 否□
注：此表为必检查项，各地、各有关部门可根据具体情况适度增加。
是□ 否□
5
管道隐患是否已按有关法规、要求进行识别、分类，对隐患登记造册，并做到了整治计划、责任、资金、时限、预案“五落实”。企业需要政府协调解决的隐患是否及时上报地方政府主管部门。
是□ 否□
6
管道企业是否按要求及时向县级以上主管部门报备油气输送管道竣工测量图。县级以上主管部门是否按要求将管道竣工测量图分送本级人民政府规划、建设、国土资源、铁路、交通、水利、公安、安全监管等部门和有关军事机关。
油气输送管线安全专项排查表
序号 项目 检查内容
一查管道规划建设和选址是否符合城乡规划，与各 类用地布局相协调，与城市防洪、道路交通以及地 下管线、地下轨道交通等各类地下空间和设施相衔 接；建设规划总体布局和选址是否符合相关城市规 划规范、工程设计规范、安全规程等技术标准要求 和遵循安全合理原则，考虑地形、地貌、工程和水 文地质条件等合理规划并布局； 二查线路选择是否满足《输油管道设计规范》中对 避开地震、山洪及地质灾害区域的规定，确需穿越 地震活动断层等区域的，是否采取了工程防灾措 施； 三查油气、危险化学品输送等管道是否与居民区、 工厂、学校、医院、商场、车站等人口密集区以及 建（构）筑物、铁路、公路、航道、港口、市政公 用地下管线及设施、军事设施、电力设施、其他强 腐蚀性管道及设施等有安全保护距离，是否符合国 家有关法律法规以及标准规范的强制性要求； 1 查规划、选址和 四查是否存在光气、氯气等剧毒气体和氨、硫化氢 设计及总平面布 等有毒气体危险化学品管道穿(跨)越公共区域的情 置等情况。 况； 五查是否存在油气管线、危险化学品管道与市政公 用管线、民用管线交叉的情况，以及民用管线封闭 空间内是否存在油气管线、危险化学品管道； 六查是否有情况不明或改变线路但风险不明的油气 管线、危险化学品管道； 七查新建、改建、扩建的油气管线、危险化学品管 道是否符合安全设施“三同时”规定； 八查敷设在江、河、湖泊或者其他环境敏感区域的 油气管道，是否采取了提高管道压力设计等级、增 加防护套管等措施； 九查油气管线、危险化学品管道是否配备了压力、 流量等信息的不间断采集和监测系统，设置了泄漏 检测报警装置、紧急切断装置； 十查管道经过的封闭空间是否设立了泄漏报警检测 设施等。 一查所有管线是否符合国家有关产品质量要求，管 道是否经过检验检测合格； 二查地面管线是否存在腐蚀、破损、开裂、变形、 老化和跑、冒、滴、漏现象； 三查是否有故障下的安全保障设施和备用系统； 查管线质量及完 四查是否有难以发现隐患的隐蔽工程； 好情况。 五查管线是否被违法占压，上方和沿线是否有违章 搭建或不符合安全标准的建（构）筑物，占压情况 是否上报地方政府相关部门，是否得到处置等； 六查管道上是否装有打孔盗油盗气阀门等破坏装置； 七查管道是否办理使用登记。 一查工艺管网、建（构）筑物、设备设施、电气仪 表系统是否按照《石油与石油设施雷电安全规范》 、《建筑物防雷设计规范》、《石油库设计规范》 等规范、规程和标准设计安装防雷、防静电设施并 查防雷、防静电 定期进行检查和检测； 和绝缘保护措施 二查是否按照《石油天然气管道安全规程》要求对 情况。 输油泵、加热炉、压缩机组等输油气生产设备、设 施设置自动保护装置，并定期检测； 三查是否按照《埋地钢质管道外防腐层修复技术规 范》和《埋地钢质管道阴极保护技术规范》等要求 采取了有效的防腐绝缘与阴极保护措施等；
油气管道安全检查表
5.全员签订安全合同，落实领导干部带班制度。 基础管理
6.制定有各岗位安全操作规程，动火、动土等高 风险作业审批制度。
7.新入厂员工、转岗员工按规定进行安全教育、 培训。
8.特种作业人员持证上岗率100%。
8.管道沿线设置的里程桩、转角桩等标志桩和警 示桩齐全完好。
9.清管有规程、有方案，清管周期合理；对报废 油气管道及时进行彻底清理。
10.按规定处理需封存的油气管道：排除油气，采 取管道内防腐和阴极保护措施。
11.高、低压泄压伐保持完好，定期检验。
12.工艺管线涂色符合标准。
13.管线防静电连接符合规范要求。
14.按规定设置管道泄漏检测报警、可燃气体泄漏 检测报警、火灾报警系统和检测仪，每年进行一 次校验。
管线安全 15.水击保护和阴极防护符合有关规定。
16.穿跨越安全可靠
17.管道阀门、管线焊接点、压力容器完好
1.站场选址和总平面布置与建筑物、铁路、公路 等安全保护距离符合规定要求。 2.生产区与办公区、生活区应有明显的分界线和 标记，实行封闭化管理。生产站区前有站区平面 布置图，标明逃生路线。 3.生产场所根据场所特点设立安全警示标志，灯 具、电气设备、仪表、控制系统、测试仪器等， 符合防爆等级要求。 场站、泵站 安全 4.站场内有明显的防火警示标志。
11.设有超温和压力异常报警仪，设有自动停泵和 压力泄放装置。
12.员工个人劳动防护用品配备符合规定，发放到 位，穿戴正确，台帐资料齐全。
1.执行危险作业或非常规作业(工程施工)许可制 度。
2.审批职责明确、程序合法，审批文件规范。
输油管道工程现场安全检查表
输油管道工程现场安全检查表---1. 项目信息- 项目名称：- 项目负责人：- 工作地点：- 检查日期：2. 安全设备和防护措施- [ ] 建立合适的安全警示标志并进行有效放置- [ ] 检查安全隔离栅栏的完整性及稳固性- [ ] 确保现场人员配备合适的个人防护设备（如安全帽、安全鞋、手套、面罩等）- [ ] 检查消防设备和器材是否齐全、有效，并在易燃易爆区域周围设置足够的灭火设备- [ ] 检查现场是否设置高效通风设备3. 劳动防护管理- [ ] 检查施工人员的劳动防护用品佩戴情况，包括安全帽、防护鞋、手套等- [ ] 检查现场是否设立合理的温度和湿度控制措施- [ ] 检查作业场所和场地是否清洁整齐，通道畅通无阻，并检查是否存在滑倒、坠落等危险因素及防护措施- [ ] 检查是否制定了合理的工作时间安排和休息制度，劳动强度是否得到控制4. 特种设备和机械安全- [ ] 检查特种设备（如起重机械、压力、电梯等）的使用和操作是否符合安全要求，设备是否合格并有有效使用证明和维修记录- [ ] 检查机械设备的操作人员是否持有相应证书，并了解他们是否熟悉设备的操作和维护要求- [ ] 检查机械设备的维护保养情况和安全保护装置的有效性- [ ] 检查机械设备的停机维护和检修过程是否符合规程，维修记录是否完整和准确5. 施工现场环境- [ ] 检查施工现场是否存在有害气体、粉尘、噪音等环境污染因素，并检查是否有相应的防护措施- [ ] 检查施工现场周边地面、道路、排水系统等基础设施是否维护良好，是否存在安全隐患- [ ] 检查施工现场的排水系统是否通畅，防止水积聚导致滑倒和其他安全问题- [ ] 检查施工现场的供电设备是否符合安全要求，线路是否有保护措施6. 施工作业及管理- [ ] 检查施工作业的组织和管理是否符合规定，是否进行作业票签发，并有专人监督- [ ] 检查施工材料的质量是否符合标准，存放是否规范，并检查是否存在易燃易爆材料及其存储的安全措施- [ ] 检查焊接、切割等高温作业是否有专人负责监督，并具备相应的安全防护措施- [ ] 检查施工现场的各类管线敷设是否符合设计要求，并检查安全预防措施（如挖掘施工、防坠安全网等）是否到位7. 突发情况处置- [ ] 检查是否建立了应急预案，是否有培训和演练，并检查应急设备和器材是否齐全、有效- [ ] 检查油气泄漏、火灾等突发情况的应急处置流程是否清晰，并了解现场人员对应急处置措施的熟悉程度---以上是输油管道工程现场安全检查表，用于对输油管道工程施工现场的安全状况进行检查，并采取相应的安全措施，确保工程施工过程中的安全。
下穿铁路油气管道检查维护检查表
下穿铁路油气管道安全专项检查表被检查单位/地点：检查日期：检查负责人：参加检查人员：序号检查内容检查标准检查结果存在问题责任单位整改/落实验收确认1 是否制定《下穿铁路燃气管道巡护制度》1、《下穿铁路燃气管道巡护制度》建立健全。
2、制度包含内容：编制依据、责任单位或部门、专人责任界区划分、巡查维护内容、巡查维护责任、日常巡护频次、异常情况处理、应急处置措施、考核处罚措施等。
2 检查下穿铁路燃气管道巡护记录档案。
1、记录要完善、齐全，杜绝千率一篇；2、专人界区巡查记录填写规范；3、有异常情况处置记录。
3 维抢修队伍或专门维抢修人员的1、在管道沿线特定区域范围内建立维抢修队伍或配备专门人员，配备维配备情况，如自身能力不足的，是否签订维抢修委托协议。
抢修车辆、设备和机具，合理储备管道抢修物资，对管道线路进行经常维护；2、自身能力不足的，通过协议方式委托相应有资质和能力的专业队伍进行管道的维抢修工作。
4 现场检查下穿铁路燃气管道标志（里程桩、标志桩、转角装、警示桩等）设置情况。
下穿铁路燃气管道要设置明显标志（里程桩、标志桩、转角装、警示桩等），有缺失或损坏及时补充完善。
5 现场检查下穿铁路燃气管道的隐患情况，是否存在危害管道安全运行的行为及时发现隐患治理隐患，决不能带病运行，对发现危害管道安全运行的行为及时制止、及时上报。
6 检查下穿铁路燃气管道检测、维1、检测、维修记录完善；2、安全风险较大的区段和场所进行重点修记录；检查下穿铁路管道区段和场所重点监测记录。
监测措施记录齐全。
7 检查下穿铁路燃气管道专项档案。
下穿铁路燃气管道专项档案包含：1、基本资料（周边环境、图纸、备案资料等）；2、巡查维护、记录3、检测、监控记录；4、异常情况处置；5、周边村庄、厂矿企业、相关方的宣传记录；6、安全检查、隐患整改记录（包括上级部门检查）等。
8 其他巡查维护的内容。
其他巡查维护的内容。
油气管道企业安全生产检查表
油气管道企业安全生产检查表
被检查单位：检查时间：年月日检查人员：
油气管道企业安全生产检查表
油气管道企业安全生产检查表
油气管道企业安全生产检查表
油气管道企业安全生产检查表
被检查单位：检查时间：年月日检查人员：
油气管道企业安全生产检查表
被检查单位：检查时间：年月日检查人员：
油气管道企业安全生产检查表
被检查单位：检查时间：年月日检查人员：
油气管道企业安全生产检查评分总表（600分）
受检单位：受检日期：年月日。
【安全生产全套表格资料-政府部门检查表】-油气输送管道企业保护检查表
《石油天然气管道保护 法》
《石油天然气管道保护 法》
《国务院安全生产委员 会成员单位安全生产工 作职责分工》 相关法律法规
****企业油气输送管道保护检查表
项目
一、贯彻落 实油气输送 管道保护主 体责任情况
二、油气输 送管道项目 合法合规审 批情况
检查内容
1. 建 立 健 全 油 气 输 送 管道保护责任制 2.制定油气输送管道 保护规章制度 3.建立、健全管道巡 护制度，配备专门人 员对管道线路进行日 常巡护、检测和维修 4.保证油气输送管道 保护投入 5.制定本企业管道事 故应急预案，并报地 方政府主管管道保护 工作的部门备案 6.油气输送管道保护 重大问题及隐患整治
检查 方法
查看 资料 现场 检查
检查依据
处罚 依据 及标 准
《石油天然气管道保护 法》
《石油天然气管道保护 法》《国务院安全生产委 员会成员单位安全生产 工作职责分工》 《石油天然气管道保护 法》《政府核准投资项目 管理办法》
移送 执法 职责 部门 或市、 县政 府
《石油天然气管道保护 法》
《石油天然气管道保护 法》
1.管道项目是否符合 油气发展规划、城乡 规划等
2.核准及相关要件
3.对新建管道通过区 域不能满足管道保护 法规定的管道保护要 求的，管道企业是否 提出防护方案，并经 管道保护方面的专家 评审论证，报经管道 所在地县级以上地方 人民政府主管管道保 护工作的部门批准 4.油气输送管道项目 建成后应按国家有关 规定进行竣工验收
三、油气输 送管道运行 中的保护
四、设备及 研发情况 五、其他
5. 管 道 企 业 是 否 自 管 道竣工验收合格之日 起六十日内，将竣工 测量图报管道所在地 县级以上地方人民政 府主管管道保护工作 的部门备案 1. 管 道 企 业 是 否 定 期 对管道进行检测、维 修 2. 管 道 企 业 是 否 配 备 管道保护所必需的人 员和技术装备 3. 管 道 企 业 是 否 对 停 止运行、封存、报废 的油气输送管道采取 必要的安全防护措 施，并报县级以上地 方人民政府主管管道 保护工作的部门备案 重大设备研发、先进 技术、成套设备引进 推广 法律法规规定的其他 事项
石油天然气-管道安全生产督导检查表
11
防腐蚀
控制管理
是否落实防腐蚀控制管理制度要求，对管道阴极保护电位、牺牲阳极和防腐层进行检查测试，并保留记录
查看现场
12
输油、气泄放系统管理
是否落实输油、气泄放系统管理制度要求，进行维护检查，并保留记录
查看现场
13
污油、废液
处理管理
是否落实管道污油、废液处理管理制度，按要求进行处理，并保留记录
查看现场
8
压缩机操作
1．是否设置进出口压力超限、原动机转速超限、启动气和燃料气限流超压、振动及喘振超限、润滑保护系统、轴承位移超限、机组温度等安全保护
2．开机前是否检查各部件及连接件的紧固情况，各零部件要齐全完好，机身清洁无杂物，检查安全阀、仪表，确保灵活好用，指示准确运行时保持润滑油液位在油标上下限位之间
7．排水操作时缓慢开启排污阀并随时调节阀门开度。排水期间，操作人员是否坚守岗位，当发现油花时立即关闭排污阀
查看现场
7
输油泵机组
操作
1．辅油泵机组是否有安全自动保护装置，并明确操作控制参数
输油泵机组切换时，提前与上、下站和本站运行岗位联系。输油泵机组切换宜采用“先启后停”的运行方式，特殊情况亦可采用“先停后启”的运行方式。切换期间，应认真调节输油泵机组的负荷，基本保持出站压力平稳，严防出站压力超高
3．检查机器运转情况、气路、油路、水路有无泄漏现象，机器运转有无杂音，注意电机温度是否过高。每2小时进行一次巡回检查，认真填写运转记录
查看现场
9
加热炉操作
1．是否定期对加热炉炉体、炉管进行检测。间接加热炉还应定期检测热媒性能
2．倒全越站或由于流程切换导致炉管过流量减少时，加热炉是否提前压火，停炉后待炉膛温度降至100℃以下，方可关严进、出站阀门，同时导通站内泄压流程
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
7
管道企业所辖管道是否具备实时泄漏监测系统。是否建立了管道防腐蚀管理、第三方施工监管、管道维修、管道检测等管道技术管理档案。日常巡查、管道巡护、检维修、维护保养记录是否详细完整。
是□ 否□
8
管道企业是否定期开展管道高后果区风险识别，针对高后果区采取哪些防范措施。
是□ 否□
9
管道企业特种作业人员是否取得相应资格并做到了持证上岗。操作人员是否进行岗前培训且合格。动火作业、进入受限空间作业等特殊作业许可证办理是否规范。
是□ 否□
10
管道企业是否编制管道应急救援预案，应急预案是否上报有关地方政府管道保护主管部门。地方政府是否编制各级管道应急救援预案，是否进行应急培训并定期开展企地联合应急演练。应急救援物资、人员是否按照规定配备，应急设备是否完好可用。
是□ 否□
注：此表为必检查项，各地、各有关部门可根据具体情况适度增加。
是□ 否□
3
是否按照《国务院安全生产委员会关于印发<油气输送管道保护和安全监管职责分工>和<2015年油气输送管道隐患整治攻坚战工作要点>的通知》（安委〔2015〕4号）的要求，明确各部门职责分工，并按照2015年油气输送管道隐患整治攻坚战工作要点开展相关工作。
是□ 否□
4
油气输送管道安全隐患整改工作领导机制建立及运行情况。油气输送管道隐患整改进度情况。
是□ 否□
5
管道隐患是否已按有关法规、要求进行识别、分类，对隐患登记造册，并做到了整治计划、责任、资金、时限、预案“五落实”。企业需要政府协调解决的隐患是否及时上报地方政府主管部门。
是□ 否□
6
管道企业是否按要求及时向县级以上主管部门报备油气输送管道竣工测量图。县级以上主管部门是否按要求将管道竣工测量图分送本级人民政府规划、建设、国土资源、铁路、交通、水利、公安、安全监管等部门和有关军事机关。

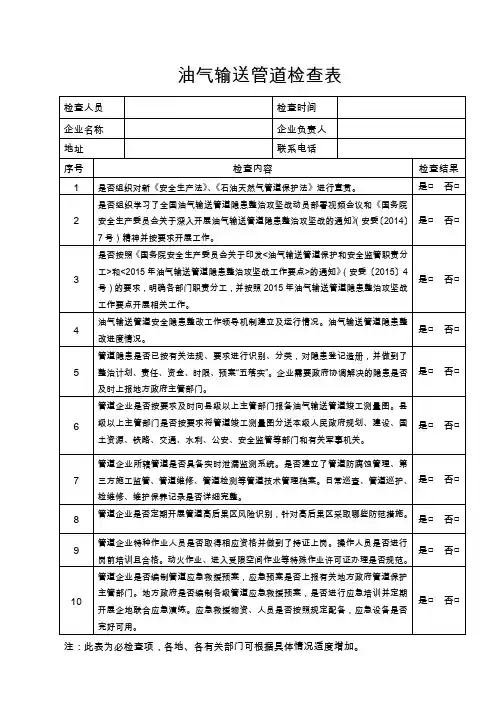

油气输送管道检查表
检查人员
检查时间
企业名称
企业负责人
地址
联系电话
序号
检查内容
检查结果
1
是否组织对新《安全生产法》、《石油天然气管道保护法》进行宣贯。
是□ 否□
2
是否组织学习了全国油气输送管道隐患整治攻坚战动员部署视频会议和《国务院安全生产委员会关于深入开展油气输送管道隐患整治攻坚战的通知》（安委〔2014〕7号）精神并按要求开展工作。
