最新建筑设计图纸规范标准

最新建筑设计图纸规范标准

最新建筑设计图纸规范标准建筑设计图纸是建筑项目实施过程中的重要技术文件,它详细记录了建筑物的尺寸、结构、材料以及施工要求等信息。

随着建筑技术的发展和建筑法规的更新,建筑设计图纸规范标准也在不断地进行调整和完善。

以下是最新建筑设计图纸规范标准的主要内容:1. 总则- 设计图纸应遵循国家和地方的建筑法规、标准以及行业规范。

- 图纸应清晰、准确、完整,便于施工人员理解和执行。

2. 图纸分类- 建筑施工图:包括平面图、立面图、剖面图等,展示建筑物的各个面和内部结构。

- 结构施工图:详细描述建筑物的结构系统、构件尺寸和材料要求。

- 电气施工图:包括电气系统的布局、设备安装和电缆布线等。

- 给排水施工图:展示给水、排水、雨水系统的设计和施工要求。

- 暖通空调施工图:描述暖通空调系统的布局、设备安装和管道布置等。

3. 图纸内容- 每个图纸应包含标题栏,注明工程名称、图纸编号、比例、设计单位、设计人等信息。

- 图纸应使用统一的图例和符号,以确保信息的一致性。

- 所有尺寸、标高和材料规格应清晰标注,避免歧义。

4. 图纸表达方式- 使用标准化的绘图工具和软件,确保图纸的规范性和准确性。

- 图纸应采用适当的比例,以便于阅读和施工。

- 对于复杂的结构或构件,应提供详细的放大图或剖面图。

5. 设计参数和计算书- 设计图纸应附有相应的设计参数表和计算书,以证明设计的合理性和安全性。

- 计算书应包括荷载分析、结构分析和材料选择等内容。

6. 施工说明- 图纸应附有施工说明,包括施工顺序、施工方法和特殊施工要求等。

- 施工说明应简洁明了,便于施工人员理解和执行。

7. 环保和节能要求- 建筑设计应符合环保和节能的相关标准,图纸中应体现绿色建筑的理念和措施。

8. 安全和健康要求- 设计图纸应考虑到施工人员的安全和健康,避免设计中存在安全隐患。

9. 审查和批准- 所有设计图纸在提交施工前,应经过专业审查,并取得相关部门的批准。

10. 更新和维护- 设计图纸在施工过程中如有变更,应及时更新,并通知所有相关人员。

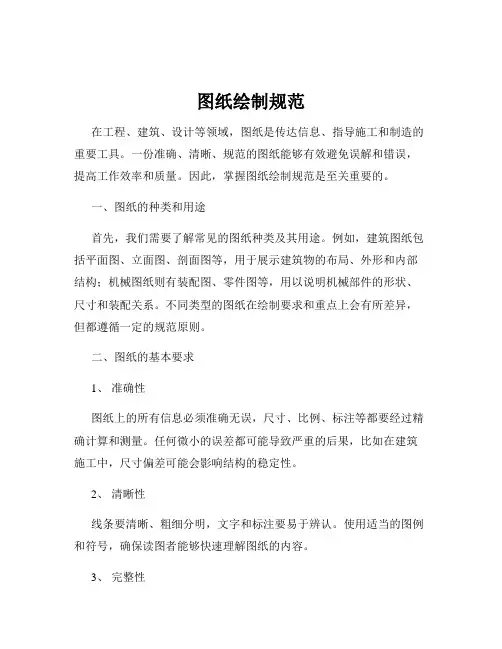

图纸绘制规范

图纸绘制规范

图纸绘制规范在工程、建筑、设计等领域,图纸是传达信息、指导施工和制造的重要工具。

一份准确、清晰、规范的图纸能够有效避免误解和错误,提高工作效率和质量。

因此,掌握图纸绘制规范是至关重要的。

一、图纸的种类和用途首先,我们需要了解常见的图纸种类及其用途。

例如,建筑图纸包括平面图、立面图、剖面图等,用于展示建筑物的布局、外形和内部结构;机械图纸则有装配图、零件图等,用以说明机械部件的形状、尺寸和装配关系。

不同类型的图纸在绘制要求和重点上会有所差异,但都遵循一定的规范原则。

二、图纸的基本要求1、准确性图纸上的所有信息必须准确无误,尺寸、比例、标注等都要经过精确计算和测量。

任何微小的误差都可能导致严重的后果,比如在建筑施工中,尺寸偏差可能会影响结构的稳定性。

2、清晰性线条要清晰、粗细分明,文字和标注要易于辨认。

使用适当的图例和符号,确保读图者能够快速理解图纸的内容。

3、完整性图纸应包含所有必要的信息,如标题栏、技术要求、材料说明等。

不能遗漏任何关键的细节,以免给后续的工作带来困扰。

4、规范性遵循国家和行业的相关标准和规范进行绘制,如使用标准的图幅、比例、字体等。

这有助于提高图纸的通用性和可读性。

三、图纸的格式规范1、图幅根据图纸所表达内容的复杂程度和规模,选择合适的图幅,常见的有 A0、A1、A2 等。

图幅的边框尺寸和装订边宽度都有明确的规定。

2、比例选择适当的比例,使图纸能够清晰地展示物体的形状和尺寸。

比例应标注在图纸的标题栏中。

3、标题栏位于图纸的右下角,包含图纸的名称、编号、绘图比例、绘图者、审核者等信息。

4、线条不同类型的线条有不同的用途和宽度规定。

例如,粗实线用于表示可见轮廓线,细实线用于尺寸线、剖面线等。

四、图形绘制规范1、投影法通常采用正投影法绘制图形,以保证物体的形状和尺寸能够准确表达。

2、视图选择根据物体的结构特点,选择合适的视图数量和方向,如主视图、俯视图、左视图等。

必要时还应绘制局部视图、斜视图或剖视图。

室内设计图纸规范

室内设计图纸规范

室内设计图纸规范在室内设计领域,设计图纸是设计师与施工团队之间沟通的重要桥梁,其规范性直接影响到设计方案能否顺利实施以及最终的装修效果。

一份规范的室内设计图纸不仅能够清晰地表达设计师的创意和构想,还能为施工人员提供准确的指导,确保施工过程的高效与精准。

接下来,让我们详细了解一下室内设计图纸的规范。

一、图纸的种类室内设计图纸通常包括平面图、顶面图、立面图、剖面图、节点大样图等。

平面图是室内设计图纸中最基础也是最重要的一种。

它展示了房间的布局、家具的摆放、门窗的位置以及空间的划分等。

通过平面图,我们可以对整个室内空间有一个整体的了解。

顶面图主要反映天花板的造型、灯具的布置以及空调风口等设备的位置。

立面图则展示了墙面的装饰、柜体的设计以及门窗的样式等垂直方向的信息。

剖面图用于表达空间内部的结构和构造,帮助施工人员理解不同部位的高度关系和材料使用。

节点大样图则是对一些关键部位的详细描绘,如墙角、楼梯踏步等,以便更清晰地展示施工工艺和细节处理。

二、图纸的比例选择合适的图纸比例至关重要。

常见的比例有 1:50、1:100、1:200 等。

对于较小的空间,如卫生间、厨房等,可能会采用 1:50 的比例,以便更清晰地展示细节;而对于较大的空间,如客厅、卧室等,则可以采用 1:100 或 1:200 的比例。

在同一张图纸中,应保持比例的一致性,避免出现比例混乱导致尺寸标注不准确的情况。

三、尺寸标注尺寸标注是图纸中非常关键的部分,它必须清晰、准确、完整。

标注的内容包括房间的长宽高、门窗的尺寸、家具的尺寸以及各种造型的尺寸等。

尺寸线应使用细实线,尺寸数字应清晰可读,字体大小适中。

标注的位置应尽量整齐、美观,避免遮挡重要的图形和线条。

同时,还应注意标注的精度,一般情况下,尺寸标注精确到毫米即可。

对于一些对精度要求较高的部位,如家具的安装孔位等,可以精确到 05 毫米。

四、图形绘制图形绘制应规范、清晰,线条粗细适中。

墙体线一般用粗实线表示,家具、门窗等用中实线或细实线绘制。

设计部制图规范

设计部制图规范

设计部制图规定一:基本设置要求1.图框1.1图幅1.2标题栏图框已经制成标准图块。

2 比例3.字体3.1 字高a、图面字高应严格采用3.5、7mm(图幅里的图名)等2类字高,高宽比设定为0.7;b、汉字字高应不小于3.5mm,英文字符与数字高度应不小于2.5mm;c、设计说明部分采用3.5mm字高,尺寸标注采用2.5mm字高。

即模型字高为700mm,采用1:200比例,布局字高即为3.5mm, 模型字高为350mm,采用1:100比例,布局字高也为3.5mm。

3.2 字间距及行距字间距宜使用标准字间距,行间距宜采用1.5倍行距。

3.3 字体标准图内及说明的字体要求统一选用LLR(领路人,宋体),使用字体类型定为宋体。

二:图层管理根据图纸模板,管理图层三:图纸顺序1:图纸顺序如下:1 封面2图纸目录3 设计说明4 系统图5 平面图(附图例表)6 立面图(附图例表)7 节点图2:设计说明要点:用统一的设计说明四:管线敷设方式线路标注a-b(c×d)-e-fa:线路编号b:电缆或导线型号c:导线或芯线数d:导线截面积(mm2)e:敷设方式f:安装部位例:配电箱编号-回路编号-线缆型号-管材型号-敷设方式AL1-N1-WDZA YJY3*4-SC20(或线槽、桥架)-FC导线敷设方式的标注:导线敷设部位的标注:六:其他注意事项1:管子一般选用原则1〉室内一般选用JDG管、暗敷。

2〉室外一般选用PC或SC管。

优先采用PC。

3〉出户管一般选用RC管。

埋深-700mm。

出散水坡1000mm。

2:图纸中的文字一般同类型的说明或标注应一致。

大小应有设计原则。

室内设计图纸规范

室内设计图纸规范
3
2
1
(四)图纸具体要求
二、图纸规范要求
图纸幅面为A3大小(297×420),使用公司统一印制的标准A3图纸。
图 纸 名 称 常 用 比 例 可 用 比 例
平面图 天花平面图 电位图 1∶50 1∶100
设置
规范图电脑打印设置(参考)
1∶50、1∶60 打印 白:0.6 红:0.3 兰:0.03 1∶20、1∶30 打印 白:0.5 红:0.22 兰:0.03
规范图电脑打印设置(参考)
三. 数字、文字设置的规定 1.1∶50、1∶60打印(平面) ①图名:200 红线 ②房间名称:150 红线主要家俱、电器、 地面、天 花材料 ③说明及其它文字:80 兰线 ④尺寸数字:100 红线 ⑤比例:80 兰线 2.1∶20、1∶30打印(立面) ①图名:120 红线 ②索引文字:60 兰线
各种线型的运用:
(二)线型及宽度的规定
04
03
01
02
尺寸线及尺寸界限应以细实线绘制,尺寸起止符号的斜短线,应以中粗线绘制,长度为2-3mm,并与尺寸线右方向成45º角;
尺寸线应与被注长度平行,两端不宜超出尺寸界限,尺寸界限应与尺寸线垂直;
尺寸数字应注写在尺寸线读数上方的中部,数字间不要有逗号,相邻的尺寸数字如注写位置不够,可错开或引出注写;
03
(九)其他
三、常用图例及图标
规范图电脑打印设置(参考)
一. 线型颜色规定:整套图需有三种颜色(如:白、红、兰)不要太多颜色。(1∶50打印) 1.白(粗实线)墙体的轮廓线,整体剖切的表示(A ) 局部剖切的方向( )图名下的第一条横线。 2.红(中实线)主要家具的结构轮廓线,标注的数字,图名下面的第二条横线,房间名称 3.兰(细实线)地板、地砖及地面材料及地面、顶面的材料说 明的文字。家电、家俱内部的线条(除轮廓线外)尺寸界限、尺寸线、电位图中的控制关系线,物体中的填充线 、 标高符号、引出线、详图索引植物等装饰品 4.红(中虚线)拆除墙体 5.兰(细虚线)家俱图中不可见的隔板,门、窗的开启方式。

设计图纸的规范细则

设计图纸的规范细则

设计图纸的规范细则在工程建设、产品制造等众多领域,设计图纸是将创意和构想转化为实际可操作方案的重要工具。

一份规范、准确、清晰的设计图纸不仅能够有效地传达设计意图,还能为后续的施工、生产等环节提供可靠的依据,减少误解和错误,提高工作效率和质量。

为了确保设计图纸的质量和有效性,以下将详细阐述设计图纸的规范细则。

一、图纸格式与布局1、图纸尺寸应根据实际需要选择标准的图纸尺寸,如 A0、A1、A2、A3 等,并确保在整个项目中保持统一。

2、边框与标题栏图纸四周应绘制边框,边框的宽度和样式应符合相关标准。

标题栏应位于图纸的右下角,包含项目名称、图纸名称、编号、比例、绘图日期、设计单位等必要信息。

3、图面布局图形应布置合理,留出足够的空间用于标注尺寸、注释和技术要求等。

不同类型的图形元素(如线条、符号、文字等)应层次分明,避免相互重叠和混淆。

二、图形绘制1、线条类型与用途根据不同的表达内容,使用不同类型的线条,如实线、虚线、点划线等。

实线用于表示物体的可见轮廓,虚线用于表示不可见轮廓,点划线用于表示中心线等。

2、图形比例应根据物体的实际尺寸和图纸的大小选择合适的比例,确保图形能够清晰地展示物体的形状和结构。

比例应在标题栏中明确标注。

3、投影方法通常采用正投影法绘制图形,以保证物体的形状和尺寸能够准确地表达。

对于复杂的物体,可以采用多个视图(如主视图、俯视图、左视图等)来全面展示其特征。

4、图形符号与标注应使用标准的图形符号来表示各种零部件、设备和工艺等。

标注应清晰、准确,包括尺寸标注、公差标注、表面粗糙度标注等,标注的字体大小和样式应统一。

三、尺寸标注1、尺寸基准选择合适的尺寸基准,确保所标注的尺寸能够准确地反映物体的形状和位置关系。

2、尺寸标注的形式尺寸应采用水平、垂直或倾斜的方式标注,尺寸线应与被标注的轮廓线保持适当的距离,尺寸数字应位于尺寸线的上方或中断处,且字头朝上或朝左。

3、公差标注对于有公差要求的尺寸,应按照相关标准进行标注,明确公差的类型(如尺寸公差、形位公差等)和数值。

建筑工程设计图纸规范

建筑工程设计图纸规范

污水系统图
要点一
总结词
全面呈现污水排放和处理系统的结构和流程。
要点二
详细描述
污水系统图是用来全面呈现建筑工程中污水排放和处理系 统的结构和流程的图纸。该图应详细标明污水管道、处理 设施、排放口等组成部分的位置和连接方式,同时应标注 管道的管径、坡度、流向等信息。此外,还应根据实际情 况标注污水处理工艺流程,包括各种构筑物和处理单元的 顺序和连接方式,以便施工人员能够准确地进行施工和操 作。
详细描述
电气平面图应详细标注电气设备和线路的布局和安装位置,包括开关、插座、灯具、配电箱等的位置 和高度。此外,还应标注各种管线的走向、连接方式和安装方法,以便于施工人员按照图纸进行施工 。
控制原理图
总结词
控制原理图是表示电气控制系统的逻辑关系和工作原理 的图纸,用于指导电气控制设备的安装和调试。
设计图纸是建筑工程的基础,规范的设计图纸能够确保建筑工程按照统一的标准和要求 进行,从而提高工程的质量和安全性。
促进建筑工程的顺利进行
规范的设计图纸能够减少施工过程中的错误和纠纷,避免因图纸不规范而导致的返工和 延误。
提高建筑工程的经济效益
规范的设计图纸有助于合理利用资源和降低成本,从而提高建筑工程的经济效益。
基础详图应详细描述基础的构造做法、配筋要求、混 凝土强度等级等,并应标注必要的尺寸和说明。
结构平面图
01
结构平面图是表示建筑物各层楼面的水平投影的图纸,它包括 楼层平面图和屋顶平面图。
02
楼层平面图应标明各层楼面的平面布置、定位轴线、梁板尺寸
、楼面标高等信息。
屋顶平面图应标明屋顶的平面布置、排水方向、天沟、女儿墙
平面图应标注房间的名称、尺 寸、门窗的位置和尺寸等信息 ,方便施工人员和管理人员了 解和使用。

建筑工程图纸设计规范

建筑工程图纸设计规范

建筑工程图纸设计规范1. 引言建筑工程图纸设计规范是为了确保建筑项目的顺利实施和施工质量的保证而制定的准则。

本文档旨在向建筑师、工程师、设计师和其他相关人员提供一系列标准和指导,以确保图纸设计的合理性、准确性和一致性。

2. 标准化术语在本文档中,以下术语应遵循统一定义:•建筑平面图:展示建筑物水平剖面的平面图。

•立面图:展示建筑物正面或侧面视图的图纸。

•剖面图:展示建筑物沿垂直方向切割后的视图。

•细部构造图:呈现建筑细节和连接方式的详细图纸。

3. 图纸设计规范3.1 页面设置•图纸尺寸应符合国际标准或相关行业标准,并定义清晰可见的边界线。

•图形及文字应与边界线之间有适当距离。

•应为每个页面提供唯一且说明性强的标题。

3.2 图形表示•应采用统一的符号和标注,遵循行业规范和标准。

•标注文字应清晰、易读,并保证与图纸比例一致。

•使用不同线型和颜色来区分不同元素,方便理解和辨认。

3.3 图纸标注•每个图纸应包含项目名称、图纸编号、版本号、绘图日期等关键信息。

•所有图纸上的文字应为统一字体,并至少具备两种不同字重以表达不同含义。

•应提供适当数量的尺寸标注,确保设计准确性。

3.4 图层设置•应为每个图纸设置适当的图层,以便于对构件进行独立编辑和控制。

•图层命名应明确且具有一定的层级结构,以方便查找和管理。

3.5 细部构造图•细部构造图应包含建筑物各组成部分、连接方式、材料明细等相关信息。

•构件连接细节必须展示清晰且准确,确保施工质量和安全性。

4. 结论本文档总结了建筑工程图纸设计规范的主要内容。

这些规范旨在确保建筑项目的顺利进行,并在施工过程中提供设计准确性和一致性。

建筑师、工程师和相关人员应遵循这些规范,以确保图纸设计的质量和可行性。

这将有助于提高建筑项目的成功完成率,并增加项目的可持续性发展。

图纸设计规范

图纸设计规范

设计规范
为严格设计行为,减少施工过程中发生错误,特似定本规范
一、平面图
1、若结构有改动的图纸必须绘制原始结构图,。

2、平面图中用涂黑部分绘制剪力墙结构。

3、墙体厚度为240MM,阳台栏杆以120MM绘制。

4、门扇的轴均以内墙线端为圆心,门洞线应细过墙线
5、所有置于平面图平面上的物件均不能被平面的填覆盖。

6、所有平面物件均应以实际物件按相应比例绘制。

7、平面图中线条的粗细依次为:墙线、门窗、家具、电器、标
注线、地面。

8、平面图中须有标志标明图中4个方向后在立面图中注明其
相应的方向。

(索引图)
二、立面图
三、标注
1、图名:用黑线表示上面为中文、下面为英文、前面部分写明
图名字体用宋体字。

如图
2、图框:双线外框、窗口文字使用仿宋体,必须注明“标志、
警告、及其它相关人”
3、标注线:A标注线使用灰色线,在同一纵向的标注使用“F”
型标注法,将最下方指示目标标注于“F”型的下方横线上
依次类推。

B横向标注,将字置于线的上方,采用中间对齐。

四、封面
封面应按相关规定格式,须注明:图名、公司地址、电话、网址、邮箱等信息。

五、图序
1、目录
2、设计说明
3、强弱电配置说明
4、原始平面图
5、平面布置图
6、家具尺寸图
7、拆墙图
8、新建墙体图
9、吊顶平面图
10、开关布置图
11、插座布置图
12、地面材质图
13、防水说明图
14、索引图
15、电视墙立面图
16、沙发背墙立面图
17、玄关立面图
18、。

图纸设计规范

图纸设计规范

图纸设计规范图纸设计规范是一套制定的标准和规则,用于指导和规范图纸的设计和绘制工作。

图纸设计规范的目的是确保图纸的质量和准确性,方便图纸的阅读和理解,提高工作效率和减少错误。

一、图纸设计规范的基本要求1.图纸设计应符合国家和行业的相关标准和规范,包括图样表示、尺寸标注、线型符号、比例关系等方面。

2.图纸的设计应准确、规范,不应有模糊、重叠、断线等现象。

3.图纸应可读性强、逻辑清晰,能够准确地传达设计意图。

4.图纸应具有一定的美观性,注重线条的流畅和比例的协调。

二、图纸设计规范的具体内容1.图纸的格式规范化图纸的大小、方向、边框、抬头、标记等应根据具体要求进行规范,确保图纸的一致性和统一性。

2.图样表示规范化图样应采用统一的符号和标注,能够清晰地表达设计意图,包括平面图、剖面图、立面图、装配图等。

3.尺寸标注规范化尺寸标注应准确、清晰,遵循相关标准和规范,标注线与尺寸之间的距离应合理,标注箭头应指向尺寸的部位。

4.线型符号规范化不同线型应有明确的定义和使用规定,如实线表示实物轮廓,虚线表示隐藏线,点划线表示中心线等。

5.比例关系规范化图纸上的比例应与实际尺寸相符,比例关系应统一,保证图纸的准确性和可靠性。

6.图纸的注释和说明图纸上的注释和说明应简洁明了,能够清楚地解释图纸的内容和细节,避免歧义和误解。

7.图纸的版本管理对于图纸的修改和更新,应进行版本控制和管理,确保每个版本的准确性和可追溯性。

三、图纸设计规范的应用1.图纸设计规范适用于各类工程设计和制造行业,包括建筑、机械、电气、化工等领域。

2.图纸设计规范可以应用于图纸的设计、校对、审核和发布等各个环节,以确保图纸的质量和准确性。

3.图纸设计规范也可以作为培训和教育的依据,对于图纸设计人员的专业能力提升和规范化进行指导和要求。

总之,图纸设计规范是保证图纸质量的基础,通过规范图纸的设计和绘制,能够提高工作效率,减少错误和纠正成本,提高设计师的专业水平和服务质量。

设计制图规范

设计制图规范

∙(一)、基本要求 1.所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。

A.图纸封皮须注明工程名称、图纸类别(施工图、竣工图、方案图)、制图日期。

B.图纸说明须对工程进一步说明工程概况、工程名 ...∙∙(一)、基本要求1.所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。

A.图纸封皮须注明工程名称、图纸类别(施工图、竣工图、方案图)、制图日期。

B.图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。

2.每张图纸须编制图名、图号、比例、时间。

3.打印图纸按需要,比例出图。

(二)、常用(_er4 __chang2 yong4)制图方式。

一、常用比例1:1 1:2 1:3 1:4 1:5 1:6 1:10 1:15 1:201:25 1:30 1:401:50 1:60 1:80 1:100 1:150 1:200 1:250 1:300 1:400 1:500 二、线型1.粗实线:0.3mm1.平、剖面图中被剖切的主要建筑构造的轮廓(建筑平面图)2.室内外立面图的轮廓。

3.建筑装饰构造详图的建筑物表面线。

2.中实线:0.15-0.18mm1.平、剖面图中被剖切的次要建筑构造的轮廓线。

2.室内外平顶、立、剖面图中建筑构配件的轮廓线。

3.建筑装饰构造详图及构配件详图中一般轮廓线。

3.细实线:0.1mm1.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。

4.细虚线:0.1-0.13mm1.室内平面、顶面图中未剖切到的主要轮廓线。

2.建筑构造及建筑装饰构配件不可见的轮廓线。

3.拟扩建的建筑轮廓线。

4.外开门立面图开门表示方式。

5.细点划线:0.1-0.13mm1.中央线、对称线、定位轴线。

6.细折断线:0.1-0.13mm1.不需画全的断开界线。

三、打印出图笔号1-10号线宽设置1号红色 0.1mm 6号紫色 0.1-0.13mm2号黄色 0.1-0.13mm 7号白色 0.1-0.13mm3号绿色 0.1-0.13mm 8.9号灰色 0.05-0.1mm4号浅兰色 0.15-0.18mm 10号红色 0.6-1mm5号深兰色 0.3-0.4mm10号特粗线: 1.立面地坪线2.索引剖切符号3.图标上线4.索引图标中表示索(suo yin tu biao zhong biao shi suo)引图在本图的短线三、剖切索引符号1. m: ø12mm(在A0、A1、A2、图纸)2. m: ø10mm(在A3、A4图纸)3. 特粗线到索引线为剖视方悟4. A: 字高5mm(在A0、A1、A2、图纸)字高4mm(在A3、A4图纸)5. B-01:字高3mm(在A0、A1、A2、图纸)字高2.5mm(在A3、A4图纸)6. A为索引图号,B-01为索引图纸号,B-01为“ ”表示索引在本图四、平、(si4 _ping2 _)立面索引符号1.m: ø12mm(在A0、A1、A2图纸)2.m: ø10mm(在A3、A4图纸)3.A1-A4:字高4mm(在A0、A1、A2图纸)字高3mm(在A3、A4图纸)4.B-01--B-04:字高2.5mm(在A0、A1、A2图纸)字高2mm(在A3、A4图纸)5.箭头为视图方悟。

建筑工程设计图纸规范

建筑工程设计图纸规范

建筑工程设计图纸规范建筑工程设计图纸是建筑师和工程师在进行建筑设计过程中的重要工具。

它们不仅包含了建筑物的外观和内部结构,还包括了施工细节和技术规范。

为了确保图纸的准确性和一致性,建筑工程设计图纸需要遵循一定的规范。

本文将介绍建筑工程设计图纸规范的要点。

一、图纸尺寸和比例建筑工程设计图纸的尺寸和比例是确保图纸准确性的关键因素。

常见的图纸尺寸包括A0、A1、A2等,其中A0为最大尺寸。

图纸的比例通常为1:50或1:100,这意味着图纸上的每个单位长度代表实际建筑物上的50或100个单位长度。

二、图纸标注图纸标注是指在图纸上标注建筑物的各个部分和细节。

标注应该清晰明了,方便阅读和理解。

常见的图纸标注包括建筑物的名称、楼层高度、房间编号、尺寸、材料规格等。

标注应使用统一的字体和字号,确保一致性。

三、图纸符号和图例建筑工程设计图纸中使用了大量的符号和图例来表示不同的建筑元素和设备。

这些符号和图例应该符合行业标准,并且在图纸上清晰可见。

常见的符号包括电气设备符号、管道符号、门窗符号等。

图例应该包含每个符号的名称和说明,以便读者理解。

四、图纸布局图纸布局是指图纸上各个部分的排列和组织方式。

图纸应该按照逻辑顺序排列,使得读者能够轻松地跟踪和理解建筑物的各个部分。

常见的图纸布局包括平面图、立面图、剖面图等。

每个图纸应该有清晰的标题,以便读者快速定位所需信息。

五、图纸细节和注释图纸细节和注释是指在图纸上对特定部分进行详细描述和说明。

这些细节和注释应该清晰明了,以便施工人员能够准确理解和执行。

细节和注释应该使用简洁的语言,避免歧义和误解。

图纸上的箭头和引线应指向正确的位置,以确保准确性。

六、图纸修订和版本控制建筑工程设计图纸在设计和施工过程中可能需要多次修订。

为了确保施工人员使用最新版本的图纸,图纸应该进行版本控制和标识。

每个图纸应该有唯一的编号和日期,并且在修订时进行更新。

修订应该清晰地标注在图纸上,以便读者能够识别变更内容。

图纸设计规范

图纸设计规范

图纸设计规范在图纸设计中,规范是确保设计师能够提供准确和一致图纸的重要工具。

它们有助于减少错误、提高效率,并确保图纸符合标准和要求。

以下是图纸设计规范的一些重要方面。

1. 标题和图例:每个图纸应有一个清晰明确的标题,以便快速识别其内容。

另外,图纸上应包含详细的图例,说明图纸中使用的符号和缩写的含义。

2. 比例和尺寸:图纸的比例和尺寸应根据需要进行准确选择和标注。

比例应与工程或设计要求相匹配,并确保图纸在打印或查看时不失真或变形。

3. 标尺和网格:图纸上应明确绘制标尺和网格线,以帮助读者测量尺寸和位置。

标尺应准确标注,并遵循相关国家或地区的度量单位标准。

4. 字体和文字:图纸上的文字应清晰易读,字体大小适中。

使用标准字体,避免过于装饰性或难以阅读的字体。

5. 绘图规则:图纸上的线条和符号应保持连续,清晰和一致。

避免重复或不规则的线条,使用标准符号和图形。

6. 图层和图纸组织:图纸应结构良好,具备逻辑性。

使用图层来分离不同元素,如尺寸、文字和构造线等,并确保正确命名和组织图层。

7. 尺寸和注释:图纸上的尺寸和注释应准确、一致,并与设计要求相匹配。

使用标准尺寸符号和线类型来标注尺寸,并确保注释清晰明确,不会引起歧义。

8. 边界和边距:图纸上应有清晰的边界和适当的边距,以保护图纸免受损坏或变形。

边界应准确标定,并保留足够的空间用于注释和签名。

9. 质量和印刷:图纸应具备足够的解析度和打印质量,以确保信息清晰可读。

尽量避免线条模糊、文字模糊或颜色变形等问题。

10. 文件命名和版本控制:为了方便管理和查找,图纸文件应具有有意义的命名,并按照版本顺序进行编号或标记。

在进行任何修改时,应保存并更新文件版本。

总结起来,图纸设计规范是确保图纸准确、一致和易读的重要工具。

它们包括标题和图例、比例和尺寸、标尺和网格、字体和文字、绘图规则、图层和图纸组织、尺寸和注释、边界和边距、质量和印刷、文件命名和版本控制等方面。

通过遵循这些规范,设计师能够提供高质量的图纸,并提高工作效率。

室内设计CAD图纸规范

室内设计CAD图纸规范

室内设计图纸规范一、图纸目录编排及图纸内容:1、图纸目录按封面、目录、材料表、施工设计说明、平面天花、立面、剖面节点大样、门窗表的顺序编排。

2、平面图分类如下:原建筑平面图、拆墙图、墙体放线图(砌墙图)、平面布置图、平面家具图、地面铺贴图(地花图)、天花布置图、天花造型尺寸图、天花灯具定位图、灯具连线示意图、强弱电插座示意图(可以把强电、弱电分开)、立面索引图。

(有些项目可以没有拆墙图;有些项目的天花布置图、天花造型尺寸图可以合为一张图)注:如果出现分平面图的时候,总平面图只分原建筑平面图、总拆墙图、总墙体放线图、总平面布置图、总天花布置图、其它内容的图纸不再编总图,只表现在分平面图。

A、原建筑平面图主要表现原建筑的平面图或现场平面数据图,内容有:隔墙、隔断、门洞窗洞或门窗尺寸及拆墙内容及尺寸。

B、拆墙图主要根据设计要求拆除原墙体、隔断等,把要拆除的进行尺寸定位及文字说明。

C、墙体放线图主要表现重新隔墙或隔断的尺寸图,内容有:隔墙材料说明、隔断高度、隔墙或隔断尺寸、门窗编号(在图例中表示出门窗的宽度和高度)。

D、平面布置图主要表现空间分隔、家具布置、落地灯及壁灯、洁具布局、窗帘等。

(要出现空间名称、中英文互译、面积、标高及个别空间的尺寸说明和文字说明)。

E、平面家具图主要表现家私、落地灯及壁灯、洁具等编号及定位尺寸。

(要有一个统一定位的起点)F、地面铺贴图主要表现地面材料的铺贴方式、铺贴起点及方向、拼花样式、尺寸及标明材料,地面高差(标高)、剖面索引。

G、天花布置图主要表现天花的材料及标高,造型剖面索引。

如果空间太小及内容不多,天花造型尺寸图及天花灯具定位图可以合并到此图。

(要有图例说明)H、天花造型尺寸图主要表现天花造型尺寸及标高、空调给排风口等其它天花设备的定位。

(要有图例说明)I、天花灯具定位图主要表现天花所有的灯具定位尺寸、灯具编号。

(要有图例说明)J、灯具连线示意图主要表现灯具的控制方式及开关的定位。

建筑设计制图规范

建筑设计制图规范

建筑设计制图规范建筑设计制图规范是指在建筑设计过程中,为了保证设计图纸的规范和统一性,提高设计效率和施工质量,所制定的一系列制图要求和规范。

下面是关于建筑设计制图规范的一些要点和具体内容。

1.图幅和比例建筑设计图纸应根据项目的规模和需要确定适当的图幅和比例,常用的图幅有A0、A1、A2、A3等,常用的比例有1:100、1:200、1:500等。

同时,在每张图纸上要标注图纸名称、图幅和比例。

2.图纸布局建筑设计图纸应按照从左上角到右下角的阅读习惯进行布局,上方为建筑平面图,下方为立面图和剖面图。

同时,要求图纸上的文字和标注清晰易读,与图形配合合理。

3.线条粗细和样式建筑设计图纸上的线条粗细和样式要符合国家规定的标准。

一般来说,建筑轮廓线使用粗线,辅助线使用细线,不同功能线条使用不同样式,如实线、虚线、点线等。

4.尺寸标注建筑设计图纸上的尺寸标注应准确清晰,标注应按照专业规范进行,标注尺寸应有尺寸线、尺寸值和箭头,避免尺寸标注与其他线条重叠。

5.符号和注释建筑设计图纸上的符号和注释应使用统一的符号系统和标准。

对于常用的符号和注释,应按照国家标准进行使用,对于项目中特定的符号和注释,应有统一的定义和解释说明。

6.层次标注建筑设计图纸上的不同图层应有清晰的层次标注,方便绘制和查找。

建议按照层次划分不同的图层,如建筑平面、结构、给排水等,并给予不同图层不同的颜色和线型。

7.图框和图例建筑设计图纸上要有统一的图框和标题栏,包括项目名称、图纸名称、设计单位、设计人员、审核人员等信息。

图例根据项目需求设置,一般包括符号图例和注释说明。

8.工程量清单建筑设计图纸上应有清晰明确的工程量清单,包括主要构件的名称、数量、规格、材料等信息。

工程量清单应按照专业规范进行编制,并与设计图纸相互对应。

9.设计交底和整理建筑设计图纸应定期进行设计交底,并及时整理和更新图纸。

设计交底包括对图纸的全面、准确的解读和说明,确保图纸的正确理解和实施。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

图纸设计规范一、机械图纸设计规范(一)前言1.制定制图标准手册目的为了实现企业标准化和统一企业制图标准,特制定本手册2.手册的修改、更新和完善为了适应计算机绘图软件的更新或更改,本手册需要不断修改、更新和完善,但在任何时候都必须采用最新版本。

手册的修改和完善由技术部根据企业实际情况组织实施3.手册适用范围1)本手册不仅适用于港东科技发展股份有限公司,而且所有为港东科技发展股份有限公司服务的单位或人员都应遵守本手册2)如果本手册规定的内容于客户需求有不一致的地方,应遵守客户优先的原则,但必须书面报技术部门批准备案(二)说明及设置1.目的1)本手册对绘制所有图纸时需要遵循的标准作了规定。

本手册的目的是确保所有的图纸都采用统一的格式绘制,这将提高图纸的清晰度和可读性,并且方便审阅,共同使用和修改图纸2)绘制所有图纸的目的时传递信息,或作为完成工作的记录,或二者兼备。

为了实现这一目的,公司图纸将采用统一的、清楚的、精确的和易读的格式绘制3)为了提高清晰度,图纸上应只包含基本的信息。

必要时,可以在某些情况下包含参考信息,但是不应该包含多余的信息4)在准备和复核图纸的过程中,必须考虑绘制每张图纸的目的。

应尽力避免将不为该目的的服务的信息放到图纸上,图纸上的信息应尽可能地清楚、精确2.应用范围所有图纸必须根据本手册的要求和目标绘制。

当出现本手册中没有涉及到的情况时,绘制者应与技术部协商澄清。

各项目组在设计策划中应明确是否完全使用本手册。

3.CADD定义1)CADD:计算机辅助设计和绘图(Computer Aided Design & Drafting)2)CADD系统:用于生成CADD图纸文件和这些文件的硬拷贝图形的计算机硬件和软件3)图纸管理系统:与CADD系统配套的管理CADD图纸文件和相关参考文件的软件4)绘图者:负责绘制图纸的任何组织或个人4.CADD系统技术部负责审批院可用的CADD系统,已批准可使用的CADD系统:1)天河PCCAD v10及其以上版本2)Solidedge5.CADD的使用1)所有图纸都应使用经过批准的CADD系统生成。

使用CADD绘制的图纸不允许有局部的手工绘图或包含少量的人工修改。

只有签署可以不使用CADD生成。

2)草图可以手工绘制,手工绘制的草图应尽可能地符合本手册的规定6.系统的区域设置绘图计算机的操作系统的区域设置应设置为“中国”。

示例如下:7.文件的存储格式所有图纸文件的存储格式都应和AutoCAD 2004的格式(.dwg)兼容。

如果采用更高版本软件绘制,必须调整格式为AutoCAD 2004,见下图:8.单位和语言1)除了顾客要求外,所有的说明都应使用中文2)所有单位都应采用国际单位制,所有的线条尺寸都应以毫米(mm)为单位。

为了确保表达清楚,在数值及单位之间不留空格,如下所示:9.5mm3)其他的非线性尺寸,如面积和体积,应使用单位符号。

最常见的非线性尺寸如下:平方米-m2立方米-m3(三)制图标准1.图幅用计算机绘制工程图时,其图纸幅面和格式按照GB/T 14689的有关规定,基本尺寸如下:加长幅面的图框尺寸,按所选用的基本幅面大一号的图框尺寸确定.例如A2×3的图框尺寸.按A1的图框尺寸确定,即e为20(或c为10),而A3×4的图框尺寸,按A2的图框尺寸确定,即e为10(或c为10)。

2.比例用计算机绘制工程图样时的比例大小应按照GB/T 14690中规定。

在CAD工程图中需要按比例绘制图形时,按表1中规定的系列选用适当的比例。

种类比例原值比例1∶1放大比例2∶12×10n∶15∶15×10n∶110∶110×10n∶1缩小比例1∶21∶2×10n1∶51∶5×10n1∶101∶10×10n注:n为正整数。

表1 必要时,也允许选取表2中的比例。

种类比例放大比例4∶14×10n∶12.5∶12.5×10n∶1缩小比例1∶1.51∶1.5×10n1∶2.51∶2.5×10n1∶31∶3×10n1∶41∶4×10n1∶61∶6×10n注:n为正整数表23.标题栏每张CAD工程图均应配置标题栏,遵守GB/T 10609.1中的有关规定,并应配置在图框的右下角。

企业可以根据实际情况对其做适量修改,本公司采用以下标准,如图所示:标题栏的位置应位于图纸的右下角,如图2~图5。

标题栏的长边置于水平方向并与图纸的长边平行时,则构成X型图纸,若标题栏的长边与图纸的长边垂直时,则构成Y型图纸。

在此情况下,看图的方向与看标题栏的方向一致。

为了利用预先印制的图纸,允许将X型图纸的短边置于水平位置使用,如图6;或将Y型图纸的长边置于水平位置使用,如图7。

4.附加符号(可选)1)对中符号为了使图样复制和缩微摄影时定位方便,对表l和表2所列的各号图纸,均应在图纸各边长的中点处分别画出对中符号。

对中符号用粗实线绘制,线宽不小于0.5mm,长度从纸边界开始至伸入图框内约5mm.如图6、图7。

对中符号的位置误差应不大于0.5mm.当对中符号处在标题栏范围内时,则伸入标题栏部分省略不画,如图7。

2)方向符号对于使用预先印制的图纸时,为了明确绘图与看图时图纸的方向,应在图纸的下边对中符号处画出一个方向符号,如图6、图7。

方向符号是用细实线绘制的等边三角形,其大小和所处的位置见图8。

3)剪切符号为使复制图样时便于自动切剪,可在图纸(如供复制用的底图)的四个角上分别绘出剪切符号。

剪切符号可采用直角边边长为10mm的黑色等腰三角形,如图9,当使用这种符号对某些自动切纸机不适合时,也可以将剪切符号画成两条粗绕段,线段的线宽为2mm,线长为10mm,如图l0。

5.图幅分区(可选)1)必要时,可以用细实线在图纸周边内画出分区,如图11、图12。

2)图幅分区数目按图样的复杂程度确定,但必须取偶数。

每一分区的长度应在25~75mm之间选择。

3)分区的编号,沿上下方向(按看图方向确定图纸的上下和左右)用大写拉丁字母从上到下顺序编写;沿水平方向用阿拉伯数字从左到右顺序编写。

4)当分区数超过拉丁字母的总数时,超过的各区可用双重字母依次编写,例如AA,BB,CC,………等,拉丁字母和阿拉伯数字的位置应尽量靠近图框线。

5)在图样中标注分区代号时,分区代号由拉丁字母和阿拉伯数字组合而成,字母在前、数字在后并排地书写,如B3、C5等。

6)当分区代号与图形名称同时标注时,则分区代号写在图形名称的后边,中间空出一个字母的宽度,例如:A向 B3;E一E A7;C5等。

6.米制参考分度(可选)1)对于用作缩微摄影的原件,可在图纸的下边设置不注尺寸数字的米制参考分度,用以识别缩微摄影的放大或缩小的倍率。

2)米制参考分度用粗实线绘制,线宽不小于0.5mm,总长为100mm,等分为10格,格高为5mm,对称地配置在图纸下边的对中符号两侧,见图13。

3)当同时采用米制参考分度与图幅分区时,则绘制米制参考分度的这一部分省略图幅分区。

7.预先印制的图纸(可选)图纸可以预先印制,预先印制的图纸一般应具有图框、标题栏和对中符号三项基本内容。

而其他内容如剪切符号、图幅分区、米制参考分度等可根据图纸的用途和使用情况确定其取舍。

也可根据具体需要临时绘制。

8.字体CAD工程图中所用的字体应按GB/T 13362.4~13362.5和GB/T 14691要求,并应做到字体端正、笔画清楚、排列整齐、间隔均匀。

1)CAD工程图的字体与图纸幅面之间的大小关系参见下表:图幅字体A0 A1 A2 A3 A4字母数字 3.5汉字 52)CAD工程图中字体的最小字(词)距、行距以及间隔线或基准线与书写字体之间的最小距离见下表:字体最小距离汉字字距 1.5 行距 2 间隔线或基准线与汉字的间距 1拉丁字母、阿拉伯数字、字符0.5希腊字母、罗马数字词距 1.5 行距 1 间隔线或基准线与字母、数字的间距 1注:当汉字与字母、数字混合使用时,字体的最小字距、行距等应根据汉字的规定使用3) CAD 工程图中的字体选用范围见下表: 汉字字型 国家标准号 字体文件名 应 用 范 围长仿宋体 GB/T 13362.4~13362.5—1992 HZCF.*图中标注及说明的汉字、标题栏、明细栏等单线宋体 GB/T 13844—1992 HZDX.* 大标题、小标题、图册封面、目录清单、标题栏中设计单位名称、图样名称、工程名称、 地形图等 宋 体 GB/T 13845—1992 HZST.* 仿宋体 GB/T 13846—1992 HZFS.* 楷体 GB/T 13847—1992 HZKT.*黑体GB/T 13848—1992HZHT.*本公司采用以下设置:9. 图线CAD 工程图中所用的图线,应遵照GB/T 17450中的有关规定。

1) CAD 工程图中的基本线型见下表: 标识号 描 述图 例线型(按GB/T17450) 01 粗实线剖切面的粗剖切线 A 02 细实线 细波浪线 细折断线 B C D 03粗虚线 E 04 细虚线 F 05 细点画线剖切面的剖切线 G 06 粗点画线 J 07细双点画线K08尺寸线,投影连线,尺寸终端与符号细实线09参考圆,包括引出线和终端(如箭头)10 剖面符号11 文本(细实线) ABCD 12 尺寸值和公差 423±1 13 文本(粗实线) KLMN 14、15、16 用户选用2) 基本线型的变形见下表: 3) 基本图线的颜色屏幕上的图线一般应按下表中提供的颜色显示,相同类型的图线应采用同样的颜色。

图 线 类 型 颜色图 线 类 型屏幕上的颜色 粗实线 白 色虚 线 黄 色 细实线 绿 色细点画线 红 色 波浪线 粗点画线 棕 色 双折线双点画线粉红色10. 剖面符号基 本 线 型 的 变 形名 称 规则波浪连续线 规则螺旋连续线规则锯齿连续线波浪线 注:本表仅包括表7中No.01基本线型的类型,No.02~15可用同样方法的变形表示。

CAD工程图中剖切面的剖面区域的表示见下表剖面区域的式样名称剖面区域的式样名称金属材料/普通砖非金属材料(除普通砖外)固体材料混凝土液体材料木质件气体材料透明材料11.明细栏CAD工程图中的明细栏应遵守GB/T 10609.2中的有关规定,CAD工程图中的装配图上一般应配置明细栏。

装配图中不能在标题栏的上方配置明细栏时,可作为装配图的续页按A4幅面单独绘出,其顺序应是由上而下延伸。

12.投影法1)正投影法正投影的基本方法CAD工程图中表示一个物体可有六个基本投影方向,相应的六个基本的投影平面分别垂直于六个基本投影方向,通过投影所得到视图及名称见下表,物体在基本投影面上的投影称为基本视图。
