3储层等时地层格架与高分辨率层序地层学
层序地层学
沉积背景
物类型。
地震、钻测井和露头资料的层序划分与对比，层序年代标定，建立等时 层序分析 年代地层格架，确定层序周期与级别，分析层序时频特征，分析层序成
因机理，确定层序的主控因素。
确定体系域类型，分析各体系域的分布，分析地震相、沉积相的特征， 层序构型
判断古水流体系，确定准层序的叠置样式，建立地层层序模式，并进行 分析
三角洲进积与退积作用转换面
A Genetic Sequence =
Sediment Accumulated in One Base-Level Cycle
Base-Level Rise Half-Cycle Base-Level Fall Half-Cycle
2 进展 —高分辨率层序地层学
高分辨率层序地层学核心内容是建立多级次基准面旋回。 基本方法是判别A/S比值单向变化趋势确定基准面旋回转换 位置。
（c) 垂向叠加
LS
（d) 海向步进 海洋方向
VS
SS b 陆地方向
临滨 滨岸平原
大洋方向
有效可容纳空间迁移及伴随的地层堆积样式
不 同 基 准 面 状 态 下 砂 体 叠 加 规 律
2 进展 —不同背景的层序模式
三种边缘背景下的低位体系域构成 (据Van Wagoner等，1990)
2 进展 —陆相层序地层
示 形
式
地震相 + 模相式 体系域分析
2 进展 —由相模式到体系域
2 进展 —高分辨率层序地层学
基准面、可容纳空间及其与地表的关系
2 进展 —高分辨率层序地层学
供给充分时的有效沉积物通量（单位时间内的沉积物补给量）
沉积 物 卸 载 区
沉 积 物 补 给区
高分辨率层序地层学
目录1 概述 (2)2 “高分辨率层序地层学”概念的剖析 (2)3 高分辨率层序地层学的基本原理 (2)3.1基准面变化原理 (3)3.2沉积物体积分配原理 (5)3.3相分异原理 (6)3.4物质守恒原理 (6)4 在油气勘探中的应用 (6)4.1 储层对比 (7)4.2 储层分布预测 (7)5 总结 (8)参考文献 (9)1 概述高分辨率层序地层学是由美国科罗拉多矿业学院Cross教授(1988)带领的研究组所提出,它以野外露头、钻井岩芯、测井和高分辨率地震反射剖面资料为基础,根据地层的过程响应沉积动力学原理,通过精细地层层序划分和对比技术将钻井的一维信息转变为三维地层叠置关系,从而建立区域、油田乃至油藏等不同规模层次的储层、隔(夹)层及烃源岩层的成因地层对比格架。
高分辨率层序地层学理论核心为:在基准面变化过程中,由于可容纳空间和沉积物供给量比值(A/S)的变化,在相同的沉积体系域或相域中发生沉积物的体积分配作用,导致沉积物的保存程度、地层堆积样式、相序、相类型以及岩石结构和相组合类型发生变化。
基本理论包括基准面原理、体积划分原理、相分异原理和旋回等时对比法则。
其理论的关键点是基准面变化控制了层序地层的发育。
2 “高分辨率层序地层学”概念的剖析由于“层序地层学”概念诞生于前,“高分辨率层序地层学”概念诞生于后,在“层序地层学”概念先入为主的情况下,可能会有人认为“高分辨率层序地层学”一词的核心是“层序地层学”。
其实不然,只要深刻地理解了高分辨率层序地层学的理论方法体系构成,不难得出,它与经典的层序地层学是有质的差异的,二者之间无论是在概念、理论体系构成上,抑或是在方法体系构成上都有不同。
高分辨率层序地层学虽然借鉴了经典层序地层学的某些思想,但它不是对经典的层序地层学的一种简单升级,而是质的革新,具有一套完全独立于经典层序地层学的、不但适用于海相地层而且适用于陆相地层的理论方法体系,它摆脱了经典层序地层学关于海平面变化控制层序形成这一思想对陆相层序地层研究的束缚,通过对基准面旋回的不同层次性分析,实现不同级次的层序地层划分与对比,从而构建起高分辨率层序地层格架。
《高分辨率层序地层学》绪论
绪论层序一词(sequence)，由Sloss在1949年第一次引入地质学中，认为它是“比群和超群更高一级的岩石地层学单位”，而没有现代层序地层学的概念．70年代初，北美、西欧一些国家，把地震地层学方法广泛应用于石油和天然气的勘探，取得了显著的经济效益，同时也积累了大量的地震资料和分析解释经验。
许多地质学家从中发现了许多在以往地面露头、岩芯和测井资料研究中忽视了的,或从未发现过的一些重要现象，认识到他们长期信守的某些基本地质概念需要加以修正。
美国石油地质学家协会(AAPG)于1975年以地震地层为中心召开年会，专门讨论这些问题并进行理论总结，随后，于1977年公开出版了由佩顿主编的‘地震地层学”。
层序地层学的主要奠基者P.R.Vail教授在这本书中，发表了他的两篇经典论文，对层序地层学中的众多基本概念、定义和关键性术语，首次作出了明确和系统的说明，因此，从P.R.Vail的两篇经典论文发表时期开始，意味着层序地层学的正式诞生。
80年代初期，以美国埃克森石油公司(EXXON) P.R.Vail为首的研究集体，在这一新的思想指导下进行了大量工作，发表了许多研究成果，同时利用层序地层、磁性地层、年代地层以及生物地层中所反映的海平面变化和同位素年龄等大量资料，编辑了全球中生代以来的年代地层和海平面旋回曲线图，厘定了不整合面与海平面变化的概念，并强调地震剖面、测井和地面露头的综合研究，是识别海平面变化的重要手段；1986年，第12届全球沉积学大会上正式公布的全球沉积学计划(GSGP)中指出，“长期以来，地质学家对地球历史中的韵律和特殊事件的发现和解释，具有浓厚的兴趣，近10年来，有几个方面的进展，已为从全球规模来考虑问题提供了一个新的超常的良机，其中最有希望的进展是层序地层学”；1988年9月，全球沉积地质委员会(GSGC)正式将层序地层学和全球海平面变化纳入GSGC研究计划中，层序地层学被推向“学科研究的前沿”，在1988年正式出版了由C.K.威尔格斯主编的《海平面变化综合分析》(1993年由徐怀大和魏魁生等人译为中译本，译名为“层序地层学原理”)，之后在1989年又相继出版了桑格瑞和维尔等主编的《应用层序地层学》。
高分辨率层序地层学在地层划分对比中的应届——以黑油山油田克拉玛依组为例
提 出 的现 代 高分 辨 率 层 序 地 层 学 理 论 ，是 以 露 头 、
测井 、岩心和三维高分辨率 地震反射 资料 为基础 ， 以高分辨率层序地层理论为指导 ，运用精细地层划
分 和对 比技 术 ，建 立 区域 、油 田乃 至 油藏 级 高 精 度
地层 对 比框 架 ，在 成 因地 层格 架 内对 地 层 ，包 括 生
第１ 卷
王郑库 ，等 ：高分辨率层序地层学在地层划分对 比中的应用
第 ６期
包括克下组和克上组 ，均属 冲积扇沉积体系 ，包括 主槽 、槽滩 、漫洪带 、辫流线 、辫流砂 岛、漫流带 等沉积微相 。克下组岩性主要 为灰绿色 一 浅灰色泥
岩 、细粉 砂 岩 、含砾 砂 岩 和 砂 砾 岩 。克 上 组 主要 为 灰绿 色 一 浅 灰 色泥 岩 、细粉 砂岩 、中细 砂 岩 、含 砾
油层 、储 层 和 隔层 进 行 评 价 和预 测 的一 项 理 论 和 技 术…。基准 面旋 回原 理是 高分 辨率层 序 地层 学 理论 的 核 心 。 在基 准 面 旋 回升 降 过程 中 ， 由于 可容 纳 空 间 与沉 积 物 补给 量 比值 的 变化 ，在 相 同沉 积 体 系 域 或 相 域 中 ，沉 积 物 的体 积 分 配作 用 会 导 致 沉 积 物 的保 存 程 度 、地层 堆 积 样 式 、相序 、相
维普资讯
２０ ０ ７年
天 然 气 技 术
Ｎａ ｕ ａ ｓ Ｔ ｃ ｎ ｌ ｇ ｔ ｒ ｌＧａ ｅ ｈ ｏ ｏ ｙ
3储层等时地层格架与高分辨率层序地层学
沉积旋回分级
三级旋回
受局部构造 （三级）运动 控制，在三级 构造范围内可 以对比。
四级旋回 沉积韵律
地层单元 系 层组划分 含油层系
组 若干油层组
段 砂层组
沉积韵律 若干单油层
地球科学学院 3RG 尹Байду номын сангаас举 2009
油层对比单元的划分
单油层(通称小层或单层) 是组合含油层系的最小单元，相当于沉积韵律中的较粗粒部分。同一油田
旋回对比，分级控制的基本原理
实例
地球科学学院 3RG 尹太举 2009
1. 对比基本原则 2. 对比资料的选取 3. 对比单元的划分 4. 对比步骤 5. 对比工作程序 6. 对比成果图的编制与应用
地球科学学院 3RG 尹太举 2009
地球科学学院 3RG 尹太举 2009
对比骨架剖面
地球科学学院 3RG 尹太举 2009
岩为低电阻率和高自然伽玛。 ⑤ 碎屑岩剖面中夹的稳定泥岩段：低电阻率和高自然
伽玛。 ⑥ 稳定砂岩段
地球科学学院 3RG 尹太举 2009
• 首先应研究标准层的分布规律及二级旋回的 数量及性质。
• 二级旋回的数量决定了油层组的多少，二级 旋回的性质应参考一级旋回的性质而定，标 准层用于确定对比区内油层组间的层位界限。
地球科学学院 3RG 尹太举 2009
B．利用沉积旋回对比砂层组
• 在划分油 组的基础上的砂岩组对比，应根据油层组内的岩石组合 性质，演变规律、旋回性质、电测曲线形态组合特征，将其进一 步划分为若干个三级旋回。在二级旋回内划分三级旋回
• 一般均按水进型考虑，即以水退作为三级旋回的起点，水进结束 作为终点。
地球科学学院 3RG 尹太举 2009

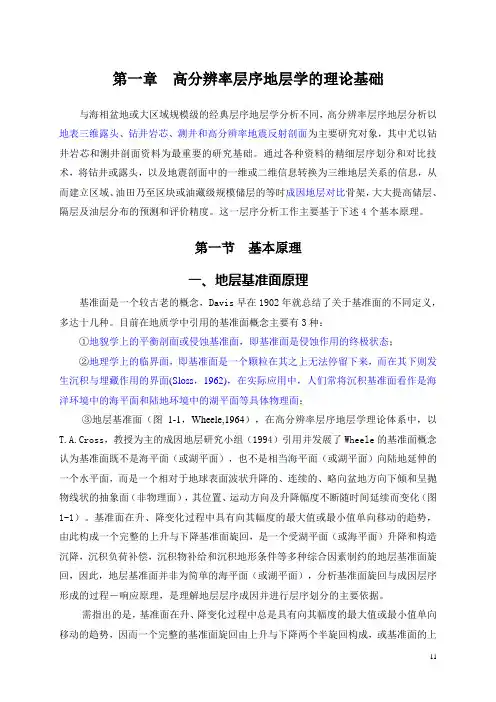

《高分辨率层序地层学》高分辨率层序地层学的理论基础
第一章高分辨率层序地层学的理论基础与海相盆地或大区域规模级的经典层序地层学分析不同，高分辨率层序地层分析以地表三维露头、钻井岩芯、测井和高分辨率地震反射剖面为主要研究对象，其中尤以钻井岩芯和测井剖面资料为最重要的研究基础。
通过各种资料的精细层序划分和对比技术，将钻井或露头，以及地震剖面中的一维或二维信息转换为三维地层关系的信息，从而建立区域、油田乃至区块或油藏级规模储层的等时成因地层对比骨架，大大提高储层、隔层及油层分布的预测和评价精度。
这一层序分析工作主要基于下述4个基本原理。
第一节基本原理一、地层基准面原理基准面是一个较古老的概念，Davis早在1902年就总结了关于基准面的不同定义，多达十几种。
目前在地质学中引用的基准面概念主要有3种：①地貌学上的平衡剖面或侵蚀基准面，即基准面是侵蚀作用的终极状态；②地理学上的临界面，即基准面是一个颗粒在其之上无法停留下来，而在其下则发生沉积与埋藏作用的界面(Sloss，1962)，在实际应用中，人们常将沉积基准面看作是海洋环境中的海平面和陆地环境中的湖平面等具体物理面；③地层基准面（图1-1，Wheele,1964），在高分辨率层序地层学理论体系中，以T.A.Cross，教授为主的成因地层研究小组（1994）引用并发展了Wheele的基准面概念认为基准面既不是海平面（或湖平面），也不是相当海平面（或湖平面）向陆地延伸的一个水平面，而是一个相对于地球表面波状升降的、连续的、略向盆地方向下倾和呈抛物线状的抽象面（非物理面），其位置、运动方向及升降幅度不断随时间延续而变化（图1-1）。
基准面在升、降变化过程中具有向其幅度的最大值或最小值单向移动的趋势，由此构成一个完整的上升与下降基准面旋回，是一个受湖平面（或海平面）升降和构造沉降，沉积负荷补偿，沉积物补给和沉积地形条件等多种综合因素制约的地层基准面旋回，因此，地层基准面并非为简单的海平面（或湖平面），分析基准面旋回与成因层序形成的过程－响应原理，是理解地层层序成因并进行层序划分的主要依据。
层序地层学
1.论述层序地层学发展的主要学派，并阐述他们之间的关键不同点，着重从其形成机制、模式和研究方法论述。
1. 高分辨率层序地层学：是以Cross领导的科罗拉多矿业学院成因地层研究组为代表提出的，邓洪文教授首次将该理论体系在国内作了较为详细的介绍，随后引起了许多地质学家的重视，并逐步在实践中得到应用。
高分辨率层序地层学就是利用高分辨率地震剖面、测井、岩心和露头资料，通过对层序地层基准面的分析，运用精细的层序地层划分对比技术，建立高分辨率层序地层框架，由于时间分辨率的增加，地层预测的准确性大为提高，并能为油藏数值模拟提供可靠的岩石物理模型。
1.理论基础：高分辨率层序地层学理论的核心是：在基准面变化过程中，由于可容纳空间与沉积物通量比值(A／S)的变化，相同沉积体系域或相域中发生沉积物的重新分配作用，导致沉积物的保存程度、地层堆积样式、相序、相类型及岩石结构发生变化。
这些变化是基准面旋回中所处的位置和可容纳空间的函数。
基本理论包括基准面原理、体积划分原理、相分异原理和旋回等时对比法则。
其理论的关键点是基准面变化控制了层序地层的发育。
1.1 高分辨率层序地层学基准面旋回简介：作为对一个基准面旋回变化过程中形成的沉积体进行研究的分支学科，高分辨率层序地层学研究的基本单元是成因层序，即以等时面为界的时间地层单元，研究的基本原理是地层基准面或平衡剖面理论。
地层基准面为一抽象的、动态的非物理界面它是海平面、古构造(区域、局部)、古气候、古物源及沉积物供给速率、古地理等多种影响因子的函数。
基准面位置运动轨迹及方向、波动振幅及频率随时间而变化，并能准确地、动态地反映空间及沉积过程。
基准面在变化中总具有向其幅度的最大值或最小值单向移动的趋势，构成一个完整的上升下降旋回。
一个基准面旋回是等时的，在一个基准面旋回变化过程中(可理解为时代域)保存下来的一套岩石为一个成因地层单元，即成因层序，它以时间面为界，因而为一个时间地层单元。
肖亮-高分辨率层序地层学
A/S比旋回中的体积分配
A/S比增大，向陆方向可容空间
增大，沉积的沉积物数量增多 A/S比减小，向陆方向可容空间 减少，沉积的物质变少，发生沉 积物的路过作用，甚至剥蚀作用
相分异作用
由于可容纳空间及其所影响的沉积物体积的变化， 在同一地理位置（或沉积体系域、相域）的沉积环境或 相类型、相组合或相序发生规律性变化，称之为相分异 （facies differentiation）。也可以是指在基准面旋回中 岩石的沉积学和地层学属性的变化。
基准面旋回
•基准面在升、降变化过程中具有向其幅度的最大值或最小 值单向移动的趋势，由此构成一个完整的上升与下降旋回 •基准面的一个上升与下降旋回合称为一个基准面旋回 •基准面旋回可发生在地表之上或之下，也可穿越地表，既 基准面穿越旋回 •在地表的不同部位基准面的升降旋回是等时的
基准面旋回特点
基准面升降旋回记录了可容空间由最小向 最大方向或由最大向最小方向单向变化的 过程
整个盆地或大规模的区域内同时发生的 基准面旋回所经历的全部时间由地层记 录（岩石）和沉积间断面组成 不同区域可以进行不同的层次划分 层次性
基准面旋回变化的主控因素
基准面的变化是海平面、构造沉降、沉积物补给、 沉积负荷补偿、沉积压实与沉积地形等各要素变化的综 合反映 不同级次的基准面旋回的主控因素不同，盆地范 围的基准面旋回主要受区域构造运动控制，次一级的基 准面旋回受构造沉降、沉积物补给的控制更加明显，更 次一级的基准面旋回受自旋回作用的影响更加明显 与海相盆地不同，在陆相盆地中，基底沉降、沉 积物供给和气候对基准面变化和层序发育的控制作用更 加明显
4 三角洲的类型变化实际上与A／S值变化密切相关
A/S比值
高分辨率层序地层学理论的核心内容 是“在基准面旋回变化过程中,由于可容纳 空间(A ) 与沉积物补给通量(S )比值(A / S ) 的变化，相同沉积体系域或相域中发生沉 积物的体积分配作用和相分异作用，导致 沉积物的保存程度、地层堆积样式、相序、 相类型及岩石结构和组合类型发生的变 化”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地球科学学院 3RG 尹太举 2009
油层对比的步骤
确定 标准层
按旋回划分 油层组
划分砂层组
地球科学学院 3RG 尹太举 2009
5 对比工作程序
• 选取标准井（取心、测井曲线较全、地层完
整、位置合适、地层特征明显）
• 选择标准层
• 建立骨对比剖面及骨干剖面对比
• 建立全区对比剖面及剖面对比 • 全区对比及全区对比闭合 • 复杂断块的对比应从块内对比再全区闭合
• 与小层平面图勾绘尖灭线及零线方法相同
• 若作图区内或作图边界存在断层，则应视砂层与有效油层断失情况而
定，如果断层未将砂层全部断失，勾绘时可以不考虑断层。若断层将 油层全部断失，或断层一侧为油层，另一侧为水层，则有效厚度零线 将与断层线相交。 • 分布于油水过渡带内的井点，若油层为一类有效厚度，则有效厚度零 线将交于外油水边界，若为二类有效厚度，则有效厚度零线应交于内 油水边界。
侏 罗 系
地球科学学院 3RG 尹太举 2009
一级旋回
受区域构造 二级旋回 受二级构造 运动控制，在 二级构造范围 内可以对比。 包括不同的岩 三级旋回
沉积旋回分级
运动控制，在
全盆地可以对 比，界线位于 水进水退的转 折点。包括一 整套储油组合
受局部构造
四级旋回 构造范围内可 以对比。
是由若干相互邻近的单油层组合而成。同一砂层组内的油层其岩性特征基 本一致。砂层组间上下均有较为稳定的隔层分隔。
油层组 由若干油层特性相近的砂层组组合而成。以较厚的非渗透性泥岩作盖、底 含油层系 是若干油层组的组合，同一含油层系内的油层其沉积成因、岩石类型相近， 油水特征基本一致。含油层系的顶、底界面与地层时代分界线具一致性。
④ 绘各井的层柱。按所确定的纵比例尺，于井位点旁绘该井层柱，按深
度标出各单层的顶、底界线，按分井单层切分数据表中所给的自然小 层数据
⑤ 连接井间小层对比线。连线不宜太多，一般按左右成排、前后斜行连
线。连线相遇即行断开以避免交错 ⑥ 注释射孔井段、渗透率分级符号。渗透率可以符号或色谱按分级界限
注释于图上
等时地一层层以格架与 高分辨率层序地层学
长江大学 尹太举 2012.9
第一部分 油层等时地层格架 大区域
世界的
1 2 3
区域的
地层对比分四级
油层对比
地球科学学院 3RG 尹太举 2009
基本原理 • 沉积剖面上各类 岩石依次交替，形 成有规律的组合， 这些组合依次做周 期性的重复出现， 这就是沉积旋回。 它的形成与地壳运 动有密切的关系。
小层平面图
制步骤： •编制小层划分数据表 •绘制小层平面图
a—特高渗透区；b—高渗透区；c—中渗透区；d— 低渗透区； e—砂层尖灭区；f—砂层连通区；g— 有效厚度等值线；h—资料点
地球科学学院 3RG 尹太举 2009
油层连通图编制步骤（栅状图书）
① 编制小层连通数据表。油层连通图应综合反应各个小层的连通状况 ② 选择作图比例尺。纵、横比例尺应视研究目的和编图区的范围及单层 厚度而定。若单层太薄，为使图幅清晰，可适当放大纵比例尺 ③ 绘制井位图。若平面井点分布不匀，可将密集井疏散开，常用的方法 是用等度投影法将直角坐标改成菱形坐标网
• 划分油砂体。在连通图上切分油砂体的原则是：在纵向上 尽量照顾同层号的单层，层号相同者应属同一油砂体。对 于上下连通的单层则应根据区内单层井点数与共同钻遇这 些单层的总井数的百分比值的大小进行劈分或合并
地球科学学院 3RG 尹太举 2009
油砂体平面图编制
• 在井位图上，按规定格式将单层号、砂层厚度、有效厚度、 渗透率值标绘于井位下方。并连接横向对比线。 • 勾绘砂岩尖灭线和有效厚度零线。
通过对地层记录中体积分配和相分异进行描述， 则有可能恢复基准面变化旋回，据基准面旋回 进行储层精细对比和储层物性预测。
地球科学学院 3RG 尹太举 2009
1 对比基本原则
对比的依据
岩性特征
岩层的颜色、成分、结构、
构造等，这些都是沉积环境的
物质反映。岩性特征用以进行 地层对比的基本原则是：同一 沉积环境下所形成的沉积物， 其岩性特征亦应相同，而不同 沉积环境中所形成的沉积物， 其岩性特征不同。
地球科学学院 3RG 尹太举 2009
厚油层厚度占小层厚度百分数， % 有效渗透率，10-3μm2
地球科学学院 3RG 尹太举 2009
第二部分 高分辨率层序地层学
一、基本概念与原理 二、高分辨率层序地层对比 三、储层表征应用
一、基本概念与基本原理
基准面变化旋回中，随A/S比的变化，A在不同 部位空间部位迁移，同时伴随时空中的体积分 配，进而形成了相分异，储层的物性随之产生 相应的变化。
真 电 阻 率 Ω· m
单 层 编 号
砂 层 厚 度 m
有效 厚度 m
厚度权 衡渗透 率 μm2
地球科学学院 3RG 尹太举 2009
××油田××区××层单层对比数据表
层号 项目 有效厚度 m 1 2 3 4 5 6 7 8 9 10
砂层厚度 m
渗透率 μm2
平面分布
纵向连通
地球科学学院 3RG 尹太举 2009
• 根据作图区的大小，选用适当比例尺的井位图。为避免南 北点对比连线过陡，可以变换坐标或上下适当移动个别井 位。或将井位图旋转适当角度，以对比线清晰为准。 • 根据单层划分数据表，按选定的纵向比例尺，将砂岩组内 各单层的厚度，标示于井层柱内。由于油砂体连通图主要 反应油砂体间的连通关系，因此，不必写上油的厚度值。 • 根据连通关系资料，从图幅下端各井点开始，逐次向上连 接井间对比线。
地球科学学院 3RG 尹太举 2009
油砂体连通图
•油砂体
• • 将具有渗透性较好，含油饱和度较高，能产出工业油流的砂岩体称为 油砂体 油砂体是组成油层的基本单元，油砂体之间一般都被非渗透性的地层 隔绝，上下和四周油水窜流甚微或不存在。
•
在注水开发的油田汕砂体也是一个相对独立的油水运动单元。
油砂体图
性质，演变规律、旋回性质、电测曲线形态组合特征，将其进一
步划分为若干个三级旋回。在二级旋回内划分三级旋回
• 一般均按水进型考虑，即以水退作为三级旋回的起点，水进结束
作为终点。 • 使旋回内的粗粒部分的顶部均有一层分布相对稳定的泥岩层，这 层泥岩既可作为划分与对比三级旋回的具体界线，又可作为砂岩 组的分层界面。
自然电位曲线
能反映各级旋回组合特征； 能定性反映油层 的储油物性 能清楚地反映各个薄层的界面；能反映砂
微电极曲线
岩、泥岩、泥质粉砂岩、粉砂岩、含钙岩层 的岩性特征；能反映各类岩层的储油物性
地球科学学院 3RG 尹太举 2009
3 油层对比单元划分
• • • • • 油层单元划分为四级 含油层系（系） 油层组（组） 砂层组（段） 单油层
地球科学学院 3RG 尹太举 2009
-反映有效厚度与渗透率变化
有效厚 度零线 尖灭线
油砂体平面图
1—砂岩尖灭， 2—有效厚度零线； 3—虚线表示纵向两油砂体的公用部位；
4—油砂体编号；
5—砂岩尖灭线； 6—侧向分切线； 地球科学学院 3RG 尹太举 2009
油砂体分类评价
油层类别 项 目 一类 砂岩钻遇率，% 单层 分布 砂岩延伸程度大于 600m的厚度百分数，% 小层展平厚度，m 有效 厚度 小层厚度占总厚度的百 分数，% ≥75 ≥70 ≥0.8 ≥10.0 ≥70 ≥100 二类 60～75 50～70 0.5～0.8 7.0～10.0 50～70 80～100 三类 <60 <50 <0.5 <7.0 <50 <80
相段。
地层单元 层组划分
系 含油层系
组 若干油层组
段 砂层组
沉积韵律 若干单油层
地球科学学院 3RG 尹太举 2009
油层对比单元的划分
单油层(通称小层或单层) 是组合含油层系的最小单元，相当于沉积韵律中的较粗粒部分。同一油田 范围内的单油层具一定的厚度和分布范围，并具岩性和储油物性基本一致的 特征。单油层间应有隔层分隔，其分隔面积应大于其连通面积。 砂层组(或称复油层)
• 油砂体连通图
油砂体连通图是反应相邻油砂体相互连通关系的 立体图 。
地球科学学院 3RG 尹太举 2009
××油田××区××井小层数据表
自然分段小层数据 统一划分单层数据
油 层 组
小 层 编 号
砂 岩 井 段 m
砂 层 厚 度 m
有效 厚度 m
一 类
二 类
渗透 率 μm2
有 效 产能 系数 孔隙 μ m2· 度 % m
实
例
旋回对比，分级控制的基本原理
地球科学学院 3RG 尹太举 2009
1. 对比基本原则
2. 对比资料的选取
3. 对比单元的划分 4. 对比步骤
5. 对比工作程序
6. 对比成果图的编制与应用
地球科学学院 3RG 尹太举 2009
地球科学学院 3RG 尹太举 2009
对比骨架剖面
浅水三角洲砂体 滨浅湖泥岩
• 油砂体连通图：油砂体连通图是反应相邻油砂体相互连通关系的立体图
•
油砂体平面图 ：砂体平面图是反应单个砂体平面分布特征，有效厚度及渗透 率变化趋势的图件
地球科学学院 3RG 尹太举 2009
油砂体连通图
油砂体连通图 --反映相邻油砂体相互关系 地球科学学院 3RG 尹太举 2009
油砂体连通图的编制
地球科学学院 3RG 尹太举 2009
油层剖面图
—不反映构造形态
某一层位拉平后 作为基线
高渗透层
中渗层
低渗层
有效层
