电动车充电器常见故障维修方法

电动车充电器常见故障维修方法

(2011-08-13 12:30:42)

转载▼

标签：

分类：电动车充电器技术资料

杂谈

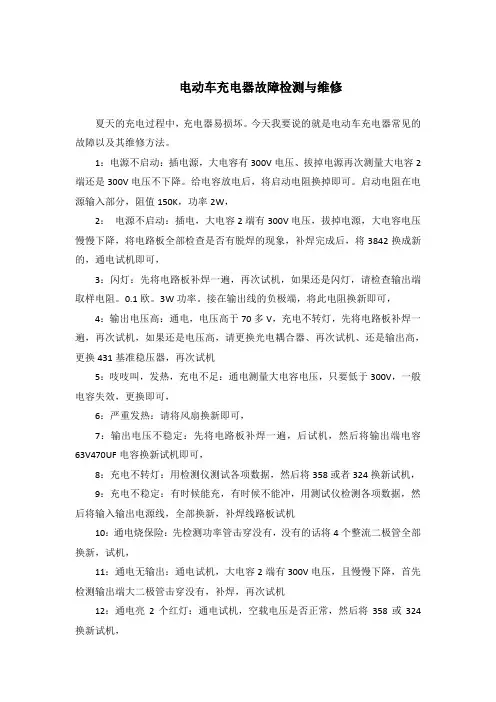

1：电源不启动:插电源，大电容有300V电压、拔掉电源再次测量大电容2端还是300V电压不

下降。给电容放电后，将启动电阻换掉即可。启动电阻在电源输入部分，

阻值150K，功率2W，

2: 电源不启动:插电，大电容2端有300V电压，拔掉电源，大电容电压慢慢下降，将电路板

全部检查是否有脱焊的现象，补焊完成后，将3842换成新的，通电试机即

可，

3：闪灯：先将电路板补焊一遍，再次试机，如果还是闪灯，请检查输出端取样电阻。0.1

欧。3W功率。接在输出线的负极端，将此电阻换新即可，4：输出电压高，通电，电压高于70多V，充电不转灯，先将电路板补焊一遍，再次试机，

如果还是电压高，请更换光电耦合器、再次试机、还是输出高，更换431

基准稳压器，再次试机

5：吱吱叫，发热，充电不足:通电测量大电容电压，只要低于300V，一般电容失效，更换即可，

6：严重发热，请将风扇换新即可，

7：输出电压不稳定，先将电路板补焊一遍，后试机，然后将输出端电容63V470UF 电容换新试机即

可，

8：充电不转灯，用检测仪测试各项数据，然后将358或者324换新试机，

9：充电不稳定，有时候能充，有时候不能冲，用测试仪检测各项数据，然后将输入输出电源线，

全部换新，补焊线路板试机

10：通电烧保险：先检测功率管击穿没有，没有的话将4个整流二极管全部换新，试机，

7：正常情况下。4820新电池充电时间约10小时左右，续航里程40---60公里，4812新电池充电

时间约10小时内，里程达到25---40公里，如果正常充电时间超过以上，请更换优质充电器再

次使用，反馈信息

8：有很多充电器内部电路、输入输出连线老化，造成，有时候能充、有时候不能冲。严重影

响电池，或者充电过程中电路失效，造成充鼓包，如果出现这种情况，请直接更换优质充

电器再次使用。反馈信息

下面介绍充电器高压炸机故障的修理流程。此流程身经百战，可靠实用。一定要严格遵守，不可打乱先后次序，否则后果自负！！！！！

<1>全面检测：

高压直流二极管（4007，5399，5408）或者全桥。

高压大电容，简称“一大电容”，450v68uf。

3842的7脚供电电容，简称“高压小电容”。35v100uf

场效应管（mos管，比如6N60,7N80,10N90,K1358,,,,,,,,）

低压部分的主整流管1660，uf5408，FR307,,,,,,,,,,,,,,,,,,,

低压部分的主滤波电容，（63v470uf）简称“二大电容”。

低压部分的辅助电源滤波电容，（63v470uf）

输出电流取样电阻（3w0.1欧姆）

光耦（pc817，4n35，，）用ws-3可以快速准确检测。没有ws-3就用二极管档测量光耦低压侧的参数，应该是一个发光二极管的参数。光耦高压侧的参数基本上查不到，但也不能短路

变压器各引脚是否虚焊，或者各绕组开路，（绕组短路故障用普通万用表是没办法的，但可以用ws-3仪器，通过“能量公式”来判断）。

电路板的铜箔（铜皮）是否有断裂（有时候眼睛看不出来，要配合万用表和扭动电路板来检查，或者对焊点进行补焊时，可以观察到，但要有经验才行。

<2>拆掉损坏的零件，（3842，7n80，以及3w0.5欧姆，10欧姆，1k，等等，具体位置请看原理图红色标注）焊上保险管。（或者串联220v40w灯泡）。

<3>安装“基础”零件

更换高压整流二极管，一律用5399代替。4只全部换新。高压部分电流取样电阻R1（用3w1欧姆或者3w0.5欧姆），驱动电阻R2 (1/4W，10欧姆)，R3(1/4W 1k),下拉电阻R4(1/4W 10k)，下偏电阻R5(1/4W 1k)。若原装各电阻与本图有出入的，一律以本图为准（以不变应万变）

<4>接通ws-3的保护电，（没ws-3的情串联灯泡，后文字相同处理）。电流表指针

大幅度摆动，然后回摆，最后接近3-5ma。即可判断出高压部分无短路故障，用万用表直流2000v档位测量“一大电容”，应该有260-310v之间电压。低于260v就是电容的容量下降，低于240v是热量消失，或者虚焊，或者引脚锈蚀断开。应更换耐压400v以上，62uf-100uf 容量的电解电容。电压就会恢复到正常范围。

<5>在“一大电容”的电压正常的情况下，测量3842的5洞和7洞（注意，因为3842

还没有安装，所以是“洞”而不是“脚”，后文相同），应该有40-80v电压。证明“高压小电容”正常。7脚启动供电电阻R6也正常。辅助绕组供电D1也正常，光耦也正常

<6>断开保护电，进行放电，首先放“一大电容”，连续放3次，火花越大，电容越好。

没火花就是坏掉了，然后放“高压小电容”，连续放3次，火花越大，电容越好。没火花就是坏掉了

<7>安装3842，（安装前最好用ws-3检测一下是否正常，没ws-3的用万用表检测5脚与6脚以及7脚是否短路）。

<8>通ws-3保护电，测量7n80的1洞和3洞。应该有电压跳变。用数字表的二极管

档测量脉冲（红笔接7n80的3洞，黑笔接1洞）。应该有“滴，滴”声。若没有“滴，滴”声，表示还有故障。）

<9>有“滴，滴”声后。断开保护电，

<10>进行放电，“一大电容”，连续放3次。

<11>安装场效应管，不管原来是什么型号，一律用7n80代替。（以不变应万变）

<12>通保护电，一般来说80%的机会是灯亮。不亮表示有其他故障

<13>观察ws-3的电流表，应该是在规定内，36v的10-15ma。48v的20-25ma。60v

的更大。此时用“得康充电器检测仪”测量，空载电压输出也是在正常范围内，36v的输出42v 左右。48v的输出56v左右。表示各主要单元正常。

<14>若出现异常输出电压和异常高压电流需要进一步处理，但是这种可能性为20%

以下要是嫌麻烦，可以放弃这种充电器

处理各种空载异常现象，包括变压器短路，虚高电压太多，空载电流过大，，，，，等很多种疑难杂症，这些内容必须回复以后才能观看，嘿嘿，或者到本人小店来，亲自实践。

<15>一切正常后，用“得康充电器检测仪”测量充电器4项参数，低压，高压，恒流，转灯。对不正常的参数进行调节。

<16>3842充电器的电压调整

A找到TL431

B找到光耦Pc817.
