电动车充电器原理及带电路图维修
电动车充电器原理及带电路图维修word精品
常用电动车充电器根据电路结构可大致分为两种。第一种是以
UC3842驱动场效应管的单管开关电源，配合LM358双运放来实现三

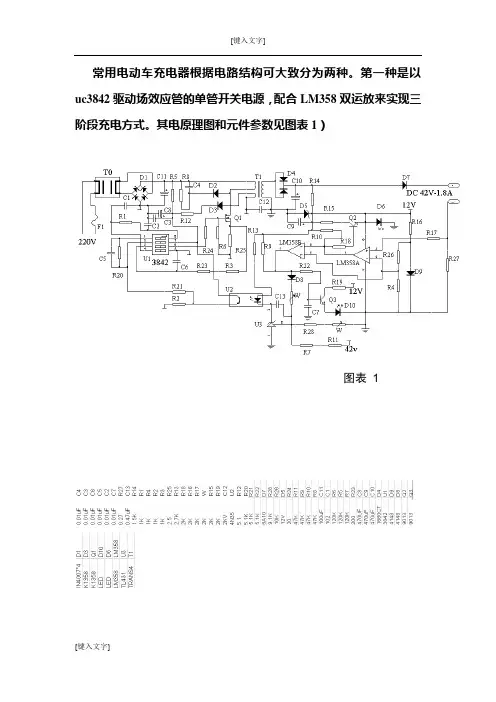

阶段充电方式。其电原理图和元件参数见图表
1)
220v 交流电经TO 双向滤波抑制干扰，D1整流为脉动直流， 再经
U L
5竺““玮
rMCJEECNErME 寸
LLnE
寸
竺
Is 雪06
oaM
耳
"
请
U0S-
O
g
!5—
O O T — Q
1—
Q Q LLI
ips - 3
LL LL O 01 D ： Q tr
◎ L g 亠 0
LgLT-gifJZC^pOL 寸 16BE iliCrOOcrCEiVjZUOOLj^QQO 1
v~ift ggSiLLE 寸寸奇
己工
rsi TT in o Q
C11滤波形成稳定的300V左右的直流电。U1为TL3842脉宽调制集成电路。其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1（K1358）3脚为最大电流限制，调整
R25（2.5欧姆）的阻值可以调整充电器的最大电流。2脚为电压反馈，可以调节充电器的输出电压。4脚外接振荡电阻R1,和振荡电容C1。T1为高频脉冲变压器，其作用有三个。第一是把高压脉冲将压为低压脉冲。第二是起到隔离高压的作用，以防触电。第三是为UC3842提供工作电源。D4为高频整流管（16A60V ）C10为低压滤波电容，D5 为12V稳压二极管，U3（TL431）为精密基准电压源，配合U2（光耦合器4N35）起到自动调节充电器电压的作用。调整w2（微调电阻）可
以细调充电器的电压。D10是电源指示灯。D6为充电指示灯。R27 是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200 —300 mA ）。
电动车充电器原理及带电路图维修

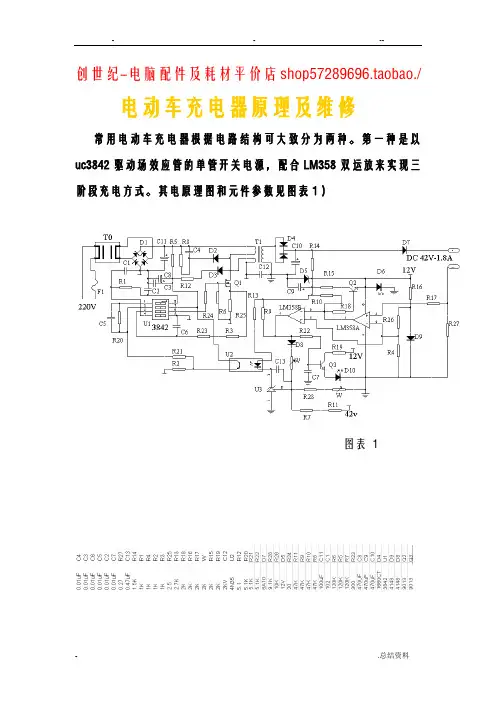

常用电动车充电器根据电路结构可大致分为两种。第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。其电原理图和元件参数见图表1）
图表 1
220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。U1 为TL3842脉宽调制集成电路。其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。2脚为电压反馈，可以调节充电器的输出电压。4脚外接振荡电阻R1,和振荡电容C1。T1为高频脉冲变压器，其作用有三个。第一是把高压脉冲将压为低压脉冲。第二是起到隔离高压的作用，以防触电。第三是为uc3842提供工作电源。D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V稳压二极管， U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。调整w2(微调电阻)可以细调充电器的电压。D10是电源指示灯。D6为充电指示灯。 R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）。
通电开始时，C11上有300v左右电压。此电压一路经T1加载到Q1。第二路经R5,C8,C3, 达到U1的第7脚。强迫U1启动。U1的6脚输出方波脉冲，Q1工作，电流经R25到地。同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。D9为LM358提供基准电压，经R26,R4分压达到LM358
电动车充电器原理及带电路图维修
电动车充电器原理及带电路图维修
————————————————————————————————作者：————————————————————————————————日期：
常用电动车充电器根据电路结构可大致分为两种。第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。其电原理图和元件参数见图表1）
图表 1
220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。U1 为TL3842脉宽调制集成电路。其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。2脚为电压反馈，可以调节充电器的输出电压。4脚外接振荡电阻R1,和振荡电容C1。T1为高频脉冲变压器，其作用有三个。第一是把高压脉冲将压为低压脉冲。第二是起到隔离高压的作用，以防触电。第三是为uc3842提供工作电源。D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V 稳压二极管，U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。调整w2(微调电阻)可以细调充电器的电压。D10是电源指示灯。D6为充电指示灯。R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）。
通电开始时，C11上有300v左右电压。此电压一路经T1加载到Q1。第二路经R5,C8,C3, 达到U1的第7脚。强迫U1启动。U1的6脚输出方波脉冲，Q1工作，电流经R25到地。同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。D9为LM358提供基准电压，经
电动车充电器原理及带电路图维修
常用电动车充电器根据电路结构可大致分为两种。第一种是以UC3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。其电原理图和元件参数见图表1)
220v交流电经TO双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。U1为TL3842脉宽调制集成电路。其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1（K1358）3脚为最大电流限制，调整
R25（2.5欧姆）的阻值可以调整充电器的最大电流。2脚为电压反馈，可以调节充电器的输出电压。4脚外接振荡电阻R1,和振荡电容C1。T1为高频脉冲变压器，其作用有三个。第一是把高压脉冲将压为低压脉冲。第二是起到隔离高压的作用，以防触电。第三是为UC3842提供工作电源。D4为高频整流管（16A60V ）C10为低压滤波电容，D5 为12V稳压二极管，U3（TL431）为精密基准电压源，配合U2（光耦
合器4N35）起到自动调节充电器电压的作用。调整w2（微调电阻）可以细调充电器的电压。D10是电源指示灯。D6为充电指示灯。R27 是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200 —300 mA ）。
通电开始时，C11上有300v左右电压。此电压一路经T1加载到Q1。第二路经R5,C8,C3,达到U1的第7脚。强迫U1启动。U1 的6脚输出方波脉冲，Q1工作，电流经R25到地。同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。此电压一路经D7 （D7起到防止电池的电流倒灌给充电器的作用）给电池充电。第二路经R14,D5,C9,为LM358（双运算放大器，1脚为电源地，8脚为电源正）及其外围电路提供12V工
电动车充电器原理及带电路图维修
常用电动车充电器根据电路结构可大致分为两种。第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。其电原理图和元件参数见图表1）
图表 1
220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。U1 为TL3842脉宽调制集成电路。其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。2脚为电压反馈，可以调节充电器的输出电压。4脚外接振荡电阻R1,和振荡电容C1。T1为高频脉冲变压器，其作用有三个。第一是把高压脉冲将压为低压脉冲。第二是起到隔离高压的作用，以防触电。第三是为uc3842提供工作电源。D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V 稳压二极管，U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。调整w2(微调电阻)可以细调充电器的电压。D10是电源指示灯。D6为充电指示灯。R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）。
通电开始时，C11上有300v左右电压。此电压一路经T1加载到Q1。第二路经R5,C8,C3, 达到U1的第7脚。强迫U1启动。U1的6脚输出方波脉冲，Q1工作，电流经R25到地。同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。D9为LM358提供基准电压，经
电动车充电器原理及带电路图维修
常用电动车充电器根据电路结构可大致分为两种。第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。其电原理图和元件参数见图表1）
图表 1
220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。U1 为TL3842脉宽调制集成电路。其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。2脚为电压反馈，可以调节充电器的输出电压。4脚外接振荡电阻R1,和振荡电容C1。T1为高频脉冲变压器，其作用有三个。第一是把高压脉冲将压为低压脉冲。第二是起到隔离高压的作用，以防触电。第三是为uc3842提供工作电源。D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V 稳压二极管，U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。调整w2(微调电阻)可以细调充电器的电压。D10是电源指示灯。D6为充电指示灯。R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）。
通电开始时，C11上有300v左右电压。此电压一路经T1加载到Q1。第二路经R5,C8,C3, 达到U1的第7脚。强迫U1启动。U1的6脚输出方波脉冲，Q1工作，电流经R25到地。同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。D9为LM358提供基准电压，经
电动车充电器原理及带电路图维修
常用电动车充电器根据电路结构可大致分为两种。第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。其电原理图和元件参数见图表1）
图表 1
220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。U1 为TL3842脉宽调制集成电路。其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。2脚为电压反馈，可以调节充电器的输出电压。4脚外接振荡电阻R1,和振荡电容C1。T1为高频脉冲变压器，其作用有三个。第一是把高压脉冲将压为低压脉冲。第二是起到隔离高压的作用，以防触电。第三是为uc3842提供工作电源。D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V 稳压二极管，U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。调整w2(微调电阻)可以细调充电器的电压。D10是电源指示灯。D6为充电指示灯。R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）。
通电开始时，C11上有300v左右电压。此电压一路经T1加载到Q1。第二路经R5,C8,C3, 达到U1的第7脚。强迫U1启动。U1的6脚输出方波脉冲，Q1工作，电流经R25到地。同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。D9为LM358提供基准电压，经
电动车充电器原理及带电路图维修
常用电动车充电器根据电路结构可大致分为两种。第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。其电原理图和元件参数见图表1）
图表 1
220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。U1 为TL3842脉宽调制集成电路。其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25欧姆)的阻值可以调整充电器的最大电流。2脚为电压反馈，可以调节充电器的输出电压。4脚外接振荡电阻R1,和振荡电容C1。T1为高频脉冲变压器，其作用有三个。第一是把高压脉冲将压为低压脉冲。第二是起到隔离高压的作用，以防触电。第三是为uc3842提供工作电源。D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V稳压二极
管， U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。调整w2(微调电阻)可以细调充电器的电压。D10是电源指示灯。D6为充电指示灯。 R27是电流取样电阻（欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）。
通电开始时，C11上有300v左右电压。此电压一路经T1加载到Q1。第二路经R5,C8,C3, 达到U1的第7脚。强迫U1启动。U1的6脚输出方波脉冲，Q1工作，电流经R25到地。同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。D9为LM358提供基准电压，经R26,R4分压达到LM358的第二脚和第5脚。正常充电时，R27上端有－左右电压，此电压经R17加到LM358第三脚，从1脚送出高电压。此电压一路经R18,强迫Q2导通，D6（红灯）点亮，第二路注入LM358的6脚，7脚输出低电压，迫使Q3关断，D10(绿灯)熄灭，充电器进入恒流充电阶段。当电池电压上升到左右时,充电器进入恒压充电阶段，输出电压维持在左右，充电器进入恒压充电阶段，电流逐渐减小。当充电电流减小到200mA—300mA时，R27上端的电压下降，LM358的3脚电压低于2脚，1脚输出低电压，Q2关断，D6熄灭。同时7脚输出高电压，此电压一路使Q3导通，D10点亮。另一路经D8，W1到达反馈电路，使电压
电动车充电器原理及带电路图维修
常用电动车充电器根据电路结构可大致分为两种.第一种就是以uc384２驱动场效应管得单管开关电源,配合ＬM358双运放来实现三阶段充电方式。其电原理图与元件参数见图表1)
图表错误!未定义书签。
22０v交流电经T0双向滤波抑制干扰,D1整流为脉动直流，再经Ｃ1１滤波形成稳定得３０0V左右得直流电.U1为TL38４2脉宽调制集成电路。其5脚为电源负极，7脚为电源正极,6脚为脉冲输出直接驱动场效应管Q１（K1３58）3脚为最大电流限制,调整R25
（２、5欧姆）得阻值可以调整充电器得最大电流。２脚为电压反馈,可以调节充电器得输出电压。４脚外接振荡电阻R１,与振荡电容C1。T１为高频脉冲变压器，其作用有三个。第一就是把高压脉冲将压为低压脉冲.第二就是起到隔离高压得作用，以防触电。第三就是为ｕc38４2提供工作电源。D4为高频整流管(16A6０V）C10为低压滤波电容，Ｄ５为１2V稳压二极管，U3（ＴL431)为精密基准电压源,配合U２（光耦合器4N35）起到自动调节充电器电压得作用。调整w2（微调电阻)可以细调充电器得电压。D10就是电源指示灯。D6为充电指示灯。R2７就是电流取样电阻（0、1欧姆,５w)改变W1得阻值可以调整充电器转浮充得拐点电流（200－3０0 mA）.
通电开始时，Ｃ１1上有300v左右电压。此电压一路经T１加载到Q1。第二路经R５，C8,C3，达到Ｕ1得第7脚.强迫U1启动。U１得6脚输出方波脉冲,Q１工作,电流经R２5到地。同时Ｔ1副线圈产生感应电压,经D3，R1２给Ｕ１提供可靠电源。T1输出线圈得电压经D4,C10整流滤波得到稳定得电压.此电压一路经Ｄ7(D7起到防止电池得电流倒灌给充电器得作用)给电池充电。第二路经R14,Ｄ5,C9, 为LM３58(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供１２V工作电源。D9为LM３58提供基准电压，经R26,Ｒ４分压达到LM３58得第二脚与第5脚.正常充电时,R2７上端有0、15－0、18Ｖ左右电压，此电压经R１7加到LM358第三脚，从１脚送出高电压.此电压一路经R1８，强迫Q2导通,Ｄ6（红灯)点亮，第二路注入LM358得６脚，7脚输出低电压，迫使Q3关断，D1０(绿
常见电动车充电器的三种电路图
常见电动车充电器的三种电路图
第一种：下图1为充电器的电路原理图，主要由整流滤波、高压开关、电压变换、恒流、恒压及充电控制等几部分组成。其基本原理是充电器将输入的220V市电电压经整流滤波后转变为直流300V左右的电压，通过开关管的接通和关断，使300V直流电压变成受控制的交流电压，交流电压通过开关变压器耦合后在其二次侧产生低压交流电，低压交流电再通过二极管整流后输出直流充电电压。
图1
开关管受电源厚模块的控制，4N35光耦合器将二次电压波动信号反馈给电源厚模块，从而达到稳定输出电压的目的。使用开关电源作为充电器的好处是能有效的根据负载的大小控制输出，保护负载并节约能源。
第二种：以3842驱动场效应管的单管开关电源，配合358双运放来实现三阶段充电方式。其电原理图和元件参数见图2。
图2
工作原理：220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。U1 为3842脉宽调制集成电路。其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管
Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。2脚为电压反馈，可以调节充电器的输出电压。4脚外接振荡电阻R1,和振荡电容C1。T1为高频脉冲变压器，其作用有三个；第一是把高压脉冲将压为低压脉冲。
第二是起到隔离高压的作用，以防触电；第三是为uc3842提供工作电源。
D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V稳压二极管，U3(431)为精密基准电压源，配合
电动车充电器原理及带电路图维修
常用电动车充电器根据电路结构可大致分为两种。第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。其电原理图和元件参数见图表1）
图表 1
220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。U1 为TL3842脉宽调制集成电路。其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。2脚为电压反馈，可以调节充电器的输出电压。4脚外接振荡电阻R1,和振荡电容C1。T1为高频脉冲变压器，其作用有三个。第一是把高压脉冲将压为低压脉冲。第二是起到隔离高压的作用，以防触电。第三是为uc3842提供工作电源。D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V 稳压二极管，U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。调整w2(微调电阻)可以细调充电器的电压。D10是电源指示灯。D6为充电指示灯。R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）。
通电开始时，C11上有300v左右电压。此电压一路经T1加载到Q1。第二路经R5,C8,C3, 达到U1的第7脚。强迫U1启动。U1的6脚输出方波脉冲，Q1工作，电流经R25到地。同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。D9为LM358提供基准电压，经
电动车充电器原理及带电路图维修
常用电动车充电器根据电路结构可大致分为两种。第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。其电原理图和元件参数见图表1）
图表 1
220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。U1 为TL3842脉宽调制集成电路。其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。2脚为电压反馈，可以调节充电器的输出电压。4脚外接振荡电阻R1,和振荡电容C1。T1为高频脉冲变压器，其作用有三个。第一是把高压脉冲将压为低压脉冲。第二是起到隔离高压的作用，以防触电。第三是为uc3842提供工作电源。D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V 稳压二极管，U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。调整w2(微调电阻)可以细调充电器的电压。D10是电源指示灯。D6为充电指示灯。R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）。
通电开始时，C11上有300v左右电压。此电压一路经T1加载到Q1。第二路经R5,C8,C3, 达到U1的第7脚。强迫U1启动。U1的6脚输出方波脉冲，Q1工作，电流经R25到地。同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。D9为LM358提供基准电压，经
电动车充电器原理及带电路图维修
常用电动车充电器根据电路结构可大致分为两种。第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。其电原理图和元件参数见图表1）
图表 1
220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。U1 为TL3842脉宽调制集成电路。其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。2脚为电压反馈，可以调节充电器的输出电压。4脚外接振荡电阻R1,和振荡电容C1。T1为高频脉冲变压器，其作用有三个。第一是把高压脉冲将压为低压脉冲。第二是起到隔离高压的作用，以防触电。第三是为uc3842提供工作电源。D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V 稳压二极管，U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。调整w2(微调电阻)可以细调充电器的电压。D10是电源指示灯。D6为充电指示灯。R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）。
通电开始时，C11上有300v左右电压。此电压一路经T1加载到Q1。第二路经R5,C8,C3, 达到U1的第7脚。强迫U1启动。U1的6脚输出方波脉冲，Q1工作，电流经R25到地。同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。D9为LM358提供基准电压，经
电动车充电器原理及带电路图维修
常用电动车充电器根据电路结构可大致分为两种。第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。其电原理图和元件参数见图表1）
图表1
220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。U1 为TL3842脉宽调制集成电路。其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。2脚为电压反馈，可以调节充电器的输出电压。4脚外接振荡电阻R1,和振荡电容C1。T1为高频脉冲变压器，其作用有三个。第一是把高压脉冲将压为低压脉冲。第二是起到隔离高压的作用，以防触电。第三是为uc3842提供工作电源。D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V 稳压二极管，U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。调整w2(微调电阻)可以细调充电器的电压。D10是电源指示灯。D6为充电指示灯。R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）。
通电开始时，C11上有300v左右电压。此电压一路经T1加载到Q1。第二路经R5,C8,C3, 达到U1的第7脚。强迫U1启动。U1的6脚输出方波脉冲，Q1工作，电流经R25到地。同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。T1输出线圈的电压
电动车充电器原理及带电路图维修
常用电动车充电器根据电路结构可大致分为两种。第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。其电原理图和元件参数见图表1）
图表 1
220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。U1 为TL3842脉宽调制集成电路。其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。2脚为电压反馈，可以调节充电器的输出电压。4脚外接振荡电阻R1,和振荡电容C1。T1为高频脉冲变压器，其作用有三个。第一是把高压脉冲将压为低压脉冲。第二是起到隔离高压的作用，以防触电。第三是为uc3842提供工作电源。D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V稳压二极管，U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。调整w2(微调电阻)可以细调充电器的电压。D10是电源指示灯。D6为充电指示灯。R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）。
通电开始时，C11上有300v左右电压。此电压一路经T1加载到Q1。第二路经R5,C8,C3, 达到U1的第7脚。强迫U1启动。U1的6脚输出方波脉冲，Q1工作，电流经R25到地。同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。D9为LM358提供基准电压，经
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用电动车充电器根据电路结构可大致分为两种。第一种就是以uc3842驱动场效应管的单管开关电源,配合LM358双运放来实现三阶段充电方式。其电原理图与元件参数见图表1)
图表 1
220v交流电经T0双向滤波抑制干扰,D1整流为脉动直流,再经C11滤波形成稳定的300V左右的直流电。U1 为TL3842脉宽调制集成电路。其5脚为电源负极,7脚为电源正极,6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制,调整R25(2、5欧姆)的阻值可以调整充电器的最大电流。2脚为电压反馈,可以调节充电器
的输出电压。4脚外接振荡电阻R1,与振荡电容C1。T1为高频脉冲变压器,其作用有三个。第一就是把高压脉冲将压为低压脉冲。第二就是起到隔离高压的作用,以防触电。第三就是为uc3842提供工作电源。D4为高频整流管(16A60V)C10为低压滤波电容,D5为12V稳压二极管, U3(TL431)为精密基准电压源,配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。调整w2(微调电阻)可以细调充电器的电压。D10就是电源指示灯。D6为充电指示灯。R27就是电流取样电阻(0、1欧姆,5w)改变W1的阻值可以调整充电器转浮充的拐点电流(200－300 mA)。
通电开始时,C11上有300v左右电压。此电压一路经T1加载到Q1。第二路经R5,C8,C3, 达到U1的第7脚。强迫U1启动。U1的6脚输出方波脉冲,Q1工作,电流经R25到地。同时T1副线圈产生感应电压,经D3,R12给U1提供可靠电源。T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。此电压一路经D7(D7起到防止电池的电流倒灌给充电器的作用)给电池充电。第二路经R14,D5,C9, 为LM358(双运算放大器,1脚为电源地,8脚为电源正)及其外围电路提供12V工作电源。D9为LM358提供基准电压,经R26,R4分压达到LM358的第二脚与第5脚。正常充电时,R27上端有0、15－0、18V左右电压,此电压经R17加到LM358第三脚,从1脚送出高电压。此电压一路经R18,强迫Q2导通,D6(红灯)点亮,第二路注入LM358的6脚,7脚输出低电压,迫使Q3关断,D10(绿灯)熄灭,充电器进入恒流充电阶段。当电池电压上升到44、2V左右时,充电器进入恒压充电
阶段,输出电压维持在44、2V左右,充电器进入恒压充电阶段,电流逐渐减小。当充电电流减小到200mA—300mA时,R27上端的电压下降,LM358的3脚电压低于2脚,1脚输出低电压,Q2关断,D6熄灭。同时7脚输出高电压,此电压一路使Q3导通,D10点亮。另一路经D8,W1到达反馈电路,使电压降低。充电器进入
4脚振荡波形
6脚输出波形
图表2
涓流充电阶段。1－2小时后充电结束。
充电器常见的故障有三大类。1:高压故障2;低压故障3:高压,低压均有故障。高压故障的主要现象就是指示灯不亮,其特征
有保险丝熔断,整流二极管D1击穿,电容C11鼓包或炸裂。Q1击穿,R25开路。U1的7脚对地短路。R5开路,U1无启动电压。更换以上元件即可修复。若U1的7脚有11V以上电压,8脚有5V电压,说明U1基本正常。应重点检测Q1与T1的引脚就是否有虚焊。
若连续击穿Q1,且Q1不发烫,一般就是D2,C4失效,若就是Q1击穿且发烫,一般就是低压部分有漏电或短路,过大或UC3842的6脚输出脉冲波形不正常,Q1的开关损耗与发热量大增,导致Q1过热烧毁。高压故障的其她现象有指示灯闪烁,输出电压偏低且不稳定,一般就是T1的引脚有虚焊,或者D3,R12开路,TL3842及其外围电路无工作电源。另有一种罕见的高压故障就是输出电压偏高到120V以上,一般就是U2失效,R13开路所致或U3击穿使U1的2脚电压拉低,6脚送出超宽脉冲。此时不能长时间通电,否则将严重烧毁低压电路。
低压故障大部分就是充电器与电池正负极接反,导致R27烧断,LM358击穿。其现象就是红灯一直亮,绿灯不亮,输出电压低,或者输出电压接近0V,更换以上元件即可修复。另外W2因抖动,输出电压漂移,若输出电压偏高,电池会过充,严重失水,发烫,最终导致热失控,充爆电池。若输出电压偏低,会导致电池欠充。
高低压电路均有故障时,通电前应首先全面检测所有的二极管,三极管,光耦合器4N35,场效应管,电解电容,集成电路,R25,R5,R12,R27,尤其就是D4(16A60V,快恢复二极管),C10(63V,470UF)。避免盲目通电使故障范围进一步扩大。有一部
分充电器输出端具有防反接,防短路等特殊功能。其实就就是输出端多加一个继电器,在反接,短路的情况下继电器不工作,充电器无电压输出。
还有一部分充电器也具有防反接,防短路的功能,其原理与前面介绍的不同,其低压电路的启动电压由被充电池提供,且接有一个二极管(防反接)。待电源正常启动后,就由充电器提供低压工作电源。这种充电器的控制芯片一般就是以TL494为核心,推动2只13007高压三极管。配合LM324(4运算放大器),实现三阶段充电。
此充电器就是以TL494为核心,推动2只13007高压三极管,配合LM324(4运算放大器),实现三阶段充电。
220V交流电经D1-D4整流,C5滤波得到300V左右直流电。此电压给C4充电,经TF1高压绕组,TF2主绕组,V2等形成启动电流。TF2反馈绕组产生感应电压,使V1,V2轮流导通。因此在TF1低压供电绕组产生电压,经D9,D10整流,C8滤波,给TL494,LM324,V3,V4等供电。此时输出电压较低。TL494启动后其8脚,11脚轮流输出脉冲,推动V3,V4,经TF2反馈绕组激励V1,V2。使V1,V2,由自激状态转入受控状态。TF2输出绕组电压上升,此电压经R29,R26,R27分压后反馈给TL494的1脚(电压反馈)使输出电压稳定在41、2V上。R30就是电流取样电阻,充电时R30产生压降。此电压经R11,R12反馈给TL494的15脚(电流反馈)使充电电流恒定在1、8A左右。另外充电电流在D20上产生压降,经R42到达LM324的3脚。使2脚输出高电压点亮充电灯,同时7脚输出低电压,浮充灯熄灭。充电器进入恒流充电阶段。而且7脚低电压拉低D19阳极的电压。使TL494的1脚电压降低,这将导致充电器最高输出电压达到44、8V。当电池电压上升至44、8V时,进入恒压阶段。
