汽车理论大作业20100410420车辆四班杨江林1.内容本文在MATLAB/Simulink中搭建ABS模型，将ABS对整车的性能影响进行仿真，并对仿真结果进行分析来证明方法的可行性。

2.原理由轮胎纵向力特性可知，车轮的滑移率b s 决定了制动力和侧向力的大小。

公式1给出了车轮滑移率b s 的定义。

式中，为车速，对应线速度，V V 为汽车线速度，r R 为车轮半径，为车轮线速度。

如图1所示为车辆在制动行使时，地面作用于车轮的制动力sb F 和侧向力y F 随车轮制动滑移率b s 的变化关系。

可以看出，侧向力随滑移率b s 的增加而下降，当滑移率从1降为0时，制动力开始随滑移率的增加而迅速增加；当滑移率增至某值opt s 时，制动力则随滑移率的增加而迅速减少。

公式1说明了车速与轮速的关系：当滑移率为1时，车速与轮速相等；当滑移率为0时，车轮已经处于抱死状态。

车轮抱死滑移时，不仅制动力减少，制动强度降低，而且车轮侧向附着力也大大减少。

因此，当前轮抱死滑移时，车辆丧失转向能力；而后轮抱死滑移则属于不稳定工况，易引起车辆急速甩尾的危险。

图1滑移率与附着系数的关系根据制动时附着系数与滑移率的关系曲线可知，当把车轮滑移率的值控制在最佳滑移率20%附近时，汽车将能够获得最好的制动效能同时还拥有较好的方向稳定性。

附着系数的数值主要取决于道路的材料、路面的状况、轮胎的结构、胎面花纹、材料以及车速等因素。

因此对于不同的路面来说，附着系数与滑移率的关系是不同的。

图2是不同路面的附着系数与滑移率的关系。

图2 不同路面的附着系数与滑移率的关系利用车轮滑移率的门限值及参考滑移率设计控制逻辑，使得车轮的滑移率保持在峰值附着系数附近，从而获得最大的地面制动力和最小的制动距离。

同时获得较大的侧向力，保证制动时的侧向稳定性。

ABS 工作原理图3. 模型由于汽车动力学模型建立是个复杂的过程，采用单轮模型建立汽车动力学模型。

简化的单轮模型如图3。

汽车理论大作业

《汽车理论实习》实习报告别克凯越1.6LE-AT 2011款综合性能分析学院：专业班级：指导老师：实习时间：姓名：学号：成绩：姓名：学号：成绩：组员任务分配：动力性，燃油经济性——制动性，操纵稳定性——目录一、别克凯越1.6LE-AT 2011款动力性分析 (2)1.发动机主要参数 (2)2.参数计算 (3)3.驱动力和行驶阻力平衡图 (6)4.动力特性图 (7)5.功率平衡图 (8)二、别克凯越1.6LE-AT 2011款燃油经济性分析 (9)1.百公里油耗估算 (9)2.等速行驶百公里燃油消耗量计算 (12)3.等加速行驶工况燃油消耗量的计算 (13)4.等减速行驶工况燃油消耗量的计算 (15)5.数据分析 (16)三、别克凯越1.6LE-AT 2011款制动性分析 (18)1.结构参数 (18)2.参数分析 (18)四、别克凯越1.6LE-AT 2011款操纵稳定性分析 (22)1.结构参数 (23)2.参数分析 (23)一、别克凯越1.6LE-AT 2011款动力性分析1.发动机主要参数整车技术参数动力参数2.参数计算（1）转矩和功率计算根据发动机的最大功率max e P 和最大功率时的发动机转速p n ，则发动机的外特性的功率e P n --曲线可用下式估算：23max 12e e pp p n nn P P C C n n n ⎡⎤⎛⎫⎛⎫⎢⎥=+-⎪ ⎪ ⎪ ⎪⎢⎥⎝⎭⎝⎭⎣⎦汽油机中C1=C2=1， n 为发动机转速(r ／min), Pe max =81kw ，p n =6000r/min ；发动机功率Pe 和转矩tq T 之间有如下关系：9549etq P T n=可得发动机外特性中的功率与转矩曲线：可得，发动机外特性图：分析：该车实际的发动机外特性图上的转矩曲线有两个峰值，与一般外特性图相比，出现这种情况的原因应该是因为在求这两个图的功率和转矩所用的拟合公式不一样，思路也不一样引起的误差。

汽车理论作业汇总(复习资料)

汽车理论汇总第一章汽车动力性一名词解释：1、附着率：驱动轮所受的地面切向力Fx与地面法向反作用力Fz 的比值Cφ，它是指汽车直线行驶工况下，充分发挥驱动力所需求的最低的附着系数。

2、动力因数：D=Ft-Fw/G3、汽车的功率平衡图：若以纵坐标表示功率，横坐标表示车速，将发动机功率Pe，汽车经常遇到的阻力功率对车速的关系曲线绘在坐标图上。

4、发动机的使用外特性曲线: 带上全部附件设备，将发动机节气门全开（或高压油泵在最大供油位置），测试发动机转矩，油耗率b和转速n之间的关系。

5、滚动阻力系数：是车轮在一定条件下滚动时所需推力与车轮负荷之比。

二填空题：1、地面对轮胎切向反作用力的极限值，称为附着力。

2、驱动力系数为驱动力与径向载荷之比。

3、汽车的加速时间表示汽车的加速能力，它对平均行驶车速有着很大影响。

常用原地起步加速时间和超车加速时间来表明汽车的加速能力。

4、汽车的驱动力是驱动汽车的外力，即地面对驱动轮的纵向反作用力。

5、车速达到某一临界车速时，滚动阻力迅速增长，此时轮胎发生驻波现象。

6、汽车直线行驶时受到的空气阻力分为压力阻力与摩擦阻力两部分。

压力阻力分为：形状阻力，干扰阻力，内循环阻力和诱导阻力四部分。

形状阻力占压力阻力的大部分。

7、汽车的动力性能不只受驱动力的制约，它还受到轮胎与地面间附着条件的限制。

三问答题：1.如何用弹性轮胎的弹性迟滞现象，分析弹性轮胎在硬路上滚动时，滚动阻力偶矩产生的机理？P8，一二段，图1-9,1-10.2.影响汽车动力性的因素有哪些？发动机发出的扭矩F tq，变速器的传动比ig，主减速器传动比i0，传动系的传动效率ηT，空气阻力系数C D，迎风面积A，活动阻力系数f，汽车总质量G等。

四计算题：1、后轴驱动的双轴汽车在滚动阻力系数f=0.03的道路上能克服道路的上升坡度角为20度。

汽车数据：轴距L=4.2m，重心至前轴距离a=3.2m，重心高度hg=1.1m，车轮滚动半径r=0.46m。

汽车理论大作业

（1）计算等速行驶时的百公里燃料消耗量；（2）计算等加速和等减速行驶时的百公里燃
料消耗量；
（3）计算汽车在“城市客车四工况”下行驶时的燃料消耗量；
（4）计算汽车在“商用车六工况”下行驶时的燃料消耗量。
注：仅使用四工况和六工况计算，不分析商用车。
• 3、结合4.3.3节内容，根据下表中的参数，计算系统的频域和时域响应，分析驾驶员操纵对汽车运动稳定性的影响。
• 1、计算装有液力变矩器和五挡（也可为三挡或四挡）变速器汽车的动力性。
（1）计算驱动力-行驶阻力图，并与传统同级别汽车的驱动力图进行对比；
（2）计算动力特性图；
（3）计算功率平衡图；
（4）在一张图中画出驱动力（与不同坡道上的行驶阻力以及发动机转速）图。
• 2、计算装有液力变矩器和五挡（也可为三挡或四挡）变速器汽车的经济性。
驾驶员手、腕与转向盘之间的等效弹性系数/(N/rad)
1818.2 3885 3.048 1.463 1.585 62618 110185 50 9000 0-60
• 4、结合4.1节的二自由度汽车数学模型（415）、（4-16），
（1）推导系统的通解；
（2）计算转向盘角阶跃输入下系统的时域响应；
质量ms1 质量ms2
69.4 对应的弹簧刚度和阻 Ks1=68000
尼系数
Cs1=1540
6
对应的弹簧刚度和阻 Ks2=24000
尼系数
Cs2=190
（3）计算系统的频域响应；
（4）分析侧偏刚度、车速、轴距、转动惯量、汽车质量以及固有频率和阻尼比对系统响应的影响。
• 5、结合5.4.1节的二自由度汽车模型，
（1）计算系统的稳态响应；

汽车理论大作业

汽车理论大作业题目：燃油经济性计算指导老师：侯永平作者：徐宁学号：0818282011年11月题目内容：负荷特性曲线的拟合公式为：44332210B b ee e e P B P B P B P B ++++= 式中，b 为燃油消耗率[g ／(kw. h)]; P e 为发动机净功率(kw)拟合式中的系数为怠速油耗s mL /299.0Q id = (怠速转速400r/min)。

计算与绘制题1.3中货车的1)汽车功率平衡图。

2)最高档与次高挡的等速百公里油耗曲线。

3）利用计算机求货车按JB3352－83规定的六工况循环行驶的百公路油耗。

计算中确定燃油消耗率值b 时，若发动机转速与负荷特性中给定的转速不相等，可由相邻转速的两根曲线用插值法求得。

一、绘制汽车功率平衡图有效转速n=600—4000(r/min)。

ua=0.377rn/i g i0(km/h)。

不同档位取不同i g。

根据拟合公式分别求出各转速对应的转矩Tq=-19.313+295.27（n/1000）-165.44（n/1000）2+40.874（n/1000）3-3.8445（n/1000）4(N/m)。

再根据公式Pe=Ttq×n/9550(kw)求出净功率。

然后依次描点就得到汽车各档功率曲线。

发动机输出功率与阻力功率相平衡。

Pe=1/η（Gfu a/3600+C D Au a3/76140+Giu a/3600+δmu a a/3600）绘制功率平衡图时只考虑P f和P w,所以Pe=1/η（Gfu a/3600+C D Au a3/76140）利用公式分别求出各点阻力功率，并描点画图，得到阻力曲线。

二、求最低档和最高档的等速百公里曲线由已知条件44332210B b e e e e P B P B P B P B ++++=“计算中确定燃油消耗率值b 时，若发动机转速与负荷特性中给定的转速不相等，可由相邻转速的两根曲线用插值法求得。

汽车理论大作业

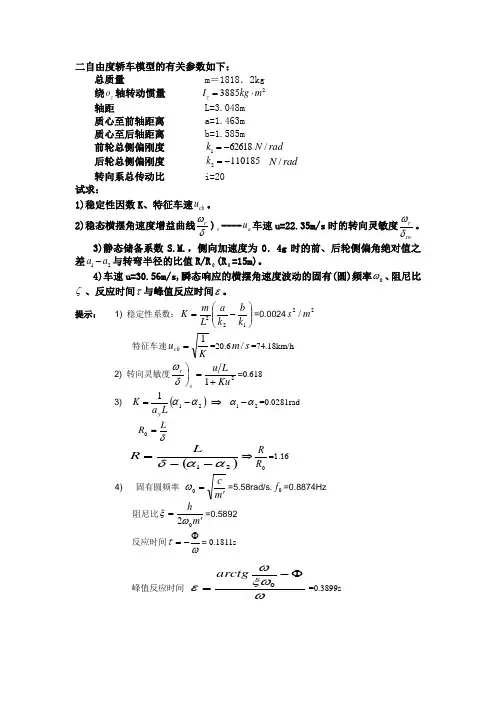

二自由度轿车模型的有关参数如下：总质量 m ＝1818．2kg绕z o 轴转动惯量 23885z I kg m =⋅轴距 L=3.048m质心至前轴距离 a=1.463m质心至后轴距离 b=1.585m前轮总侧偏刚度 rad N k /626181-=后轮总侧偏刚度 2110185k =- /N rad转向系总传动比 i=20试求：1)稳定性因数K 、特征车速ch u 。
