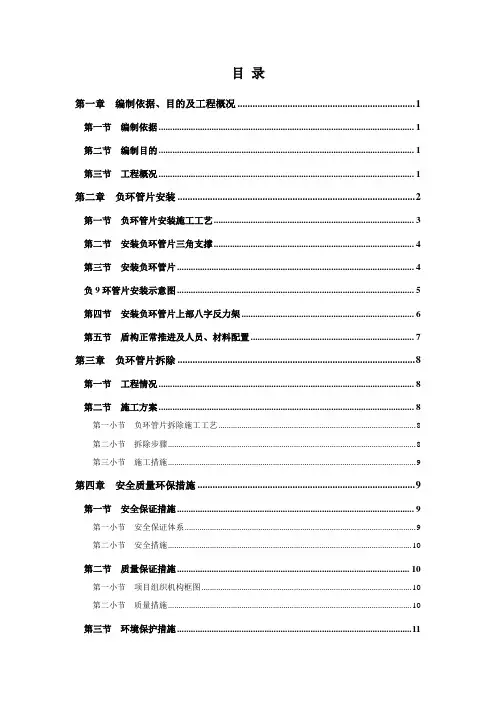

目录第一章编制依据、目的及工程概况 (1)第一节编制依据 (1)第二节编制目的 (1)第三节工程概况 (1)第二章负环管片安装 (2)第一节负环管片安装施工工艺 (3)第二节安装负环管片三角支撑 (4)第三节安装负环管片 (4)负9环管片安装示意图 (5)第四节安装负环管片上部八字反力架 (6)第五节盾构正常推进及人员、材料配置 (7)第三章负环管片拆除 (8)第一节工程情况 (8)第二节施工方案 (8)第一小节负环管片拆除施工工艺 (8)第二小节拆除步骤 (8)第三小节施工措施 (9)第四章安全质量环保措施 (9)第一节安全保证措施 (9)第一小节安全保证体系 (9)第二小节安全措施 (10)第二节质量保证措施 (10)第一小节项目组织机构框图 (10)第二小节质量措施 (10)第三节环境保护措施 (11)第一章编制依据、目的及工程概况第一节编制依据（1）天津地铁2号线机场延长线工程盾构区间施工设计图；（2）天津地铁2号线机场延长线工程盾构项目指导性施工组织设计；（3）现行有效的国家及天津市有关地下工程设计、施工规范和规程等；（4）同类工程负环管片安装的施工经验；（5）《建筑工程安全施工手册》。
第二节编制目的⑴规范操作程序，指导现场施工，确保负环管片安装、拆除施工的顺利进行。
⑵为管片安装、拆除施工提供可行性施工经验。
⑶确保盾构施工工期的要求。
第三节工程概况本标段含一个风井和两个区间：盾构始发井（不含）～风井和疏散口（含）～机场站（不含）（具体见图一盾构施工部署图），区间隧道采用盾构法施工。
其中1#盾构机计划于2012年10月2日进场，2012年10月末在李明庄始发井始发，掘进到风井。
2#盾构机计划于2012年10月20日进场，2012年11月末在李明庄始发井始发，3#盾构机计划于2013年2月1日进场，2013年3月初在风井始发，4#盾构机计划于2013年3月1日进场，2013年4月初在风井始发，隧道内水平运输采用轨道运输，垂直提升由地面布设的32t龙门吊完成。
7标负环拆除方案xly
负环管片拆除方案一．编制依据本标段【宝体公园站～坪洲站】【坪洲站～西乡站】盾构区间、盾构始发井(兼轨排井)及管片相关图纸和类似工程经验。
二．编制目的1、规范操作程序，指导现场施工；2、尽快进入正常施工循环，提高生产能力；3、确保管片拆除安全施工，提高管片拆除速度。
三．适用范围深圳地铁1号线续建工程土建7标【宝体公园站～坪洲站】、【坪洲站～西乡站】盾构区间负环管片拆除施工。
四．资源配置1、起吊机具负环管片以15t门吊起吊。
辅助设备包括钢丝绳、吊装螺栓（长杆）、千斤顶、倒链、风动扳手、套筒扳手及卸扣等。
2、人员配置安排三班，每班8小时，每班7人。
每班安全员1名，门吊司机1名，吊车指挥员1名，管片拆除配合人员4名。
3、时间安排预计共用3天时间负环拆除完毕。
五．起吊程序1、吊装机具准备a)吊装钢丝绳为Φ20，长15m；b)吊装螺栓两根；c)25t千斤顶两台；d)倒链两把；e)风动扳手一把；f)套筒扳手两把，并备齐环纵缝螺栓套筒各两个；g)10t卸扣两个。
2、拆除顺序a)负环管片拆除顺序见下图所示：负环管片拆除顺序图b)拆除时每次只吊装一块；c)每块管片拆除前先凿开吊装螺栓孔，由管片外侧向内侧安装长杆的吊装螺栓；d)－6环管片C块拆除时，先用门吊好管片，吊稳后，拆掉所有的连接螺栓，在洞内以25t千斤顶将管片顶起，使其四周的接触面处于松动状态，再以门吊缓慢匀速的将管片吊起；e)管片吊起后，放在地面。
再进行第二块的拆除；f)顶部管片拆除时，先安装好吊装螺栓，用门吊将管片吊稳后，拆掉纵向螺栓，松开环向螺栓，缓慢的将管片提起一定的高度，并以倒链逐步调整管片的姿态，避免大的晃动；g)其余管片均按上述方法逐块拆除；h)所有负环管片拆除放于地面后，以汽车吊将其倒装到管片堆放场地。
六． 0环管片支撑为防止洞门圈漏水，0环管片暂不拆除。
但在负环管片拆除后必须对0环管片进行支撑。
支撑方法为：a)在管片底部施作支撑架，防止0环管片下沉；b)在管片两侧的环面支撑175H型钢，防止管片向洞外倾斜。
有限空间大直径盾构负环管片分级拆除施工工法
有限空间大直径盾构负环管片分级拆除施工工法有限空间大直径盾构负环管片分级拆除施工工法一、前言随着城市地下空间的开发利用，盾构工程在城市建设中扮演着至关重要的角色。
然而对于有限空间中的大直径盾构负环管片的拆除施工却存在一定的难度。
本文将介绍一种适用于有限空间的大直径盾构负环管片分级拆除施工工法，该工法具有一定的特点和优势，经过实践的验证，对于实际工程具有一定的指导意义。
二、工法特点该工法的特点在于将大直径盾构负环管片的拆除工作分为多个阶段进行，通过分段施工实现对有限空间的合理利用，有效控制施工压力，提高施工效率。
同时，该工法能够保证施工过程的质量和安全，减少对周围环境和设施的影响。
三、适应范围该工法适用于地铁、隧道等有限空间中的大直径盾构负环管片的拆除施工，可以满足对空间的合理利用和施工质量的要求。
四、工艺原理该工法的实施依据盾构负环管片的结构特点和施工现场空间条件进行设计。
通过采取相应的技术措施，如使用分段拆除法、合理设置拆除门和施工孔等，从而实现施工工艺与实际工程之间的良好连接。
五、施工工艺1. 准备工作：将施工现场进行划分，进行临时设施的搭建和安装，确保施工条件的满足。
2. 分段拆除：将需要拆除的大直径盾构负环管片分为多个段，通过使用切割工具逐段进行拆除。
3. 设置拆除门：在拆除的过程中，根据需要设置拆除门，方便运输和安装。
4. 施工孔的设置：在大直径盾构负环管片的拆除过程中，需要设置合适大小的施工孔，保证拆除过程的顺利进行。
5. 运输和安装：将拆除后的盾构负环管片进行运输和安装，确保施工过程的连贯性和顺利性。
六、劳动组织对于该工法的实施，需要合理安排劳动力和施工人员，确保施工进度和质量的要求。
七、机具设备该工法所需的机具设备包括盾构机、切割工具、吊车、运输车辆等。
这些机具设备具有相应的特点、性能和使用方法，能够满足施工工艺的要求。
八、质量控制针对该工法的质量控制，需要在每个施工阶段进行严格的监测和检验，确保施工过程中的质量符合设计要求。
负环管片拆除
技术交底书编号：XXY-工程名称交底项目工程地点盾构井交底日期隧道掘进和管片拼装达到60环后，将进行负环管片拆除工作，现将负环管片拆除步骤和拆除的注意事项做如下要求，请按要求做好各项工作，确保施工安全。
一、负环管片拆除总体安排所有负环管片分两次拆除。
在掘进达到60环后进行第一次拆除，第一次拆除所有负环的上部三块管片，即K块、B块和C块，第一次拆除时掘进不停。
在掘进达到100环后进行第二次拆除，第二次拆除所有负环的下部三块管片，即A1块、A2块和A3块，拆除时停止掘进，并要重新铺设轨线。
二、负环管片拆除方法和步骤（一）、第一次拆除1、先将负环管片上部与附近的所有妨碍物拆除。
2、对拆除段的所有管路和电缆等，用方木和麻袋进行严密的遮盖和防护。
3、用气割将反力架上部的支撑割除40～50mm，使反力架上部和管片之间不受力。
4、加工两个类似于原有管片吊装螺栓并且可与15T门吊吊钩配套的吊装螺栓（穿心螺丝）。
5、把负环管片的最上部两块的吊装孔凿穿。
装11点的负6、负4、负2环凿K块和B块，装1点负5、负3、负1环凿K块和C块。
6、用穿心螺丝把管片最上部两块管片通过凿穿的吊装孔把管片和15T门吊吊钩连接牢固，并把门吊钢丝绳刚好撑紧（即不加力）；而且要在管片上对称系两根稳绳进行稳固。
7、拆除上部两块管片与相邻环和相邻块的所有连接螺栓。
8、利用15T门吊把上部已吊起的两块管片一起拆除，并吊出盾构井之外。
9、然后再拆除上部剩余的一块管片（B块或C块），利用管片上的环向螺栓孔穿专用的螺栓，用钢丝绳与15T门吊吊钩连接牢固，并把门吊钢丝绳刚好撑紧，而且要在管片上对称系两根稳绳进行稳固。
10、拆除本块管片与相邻环和相邻块的所有连接螺栓。
11、利用15T门吊把第三块管片拆除，并吊出盾构井之外。
12、按照上面的方法和步骤从负6环依次拆除到负1环，完成第一次拆除工作。
（二）、第二次拆除1、先将负环管片上部与附近的所有妨碍物拆除。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
一、反力架及负环管片的拆除条件 (1)
二、拆除方案 (1)
三、拆除前的准备工作 (1)
四、拆除步骤 (2)
五、盾构机停机注意事项 (2)
六、负环拆除质量措施 (3)
七、负环拆除安全措施 (3)
一、反力架及负环管片的拆除条件
根据盾构隧道施工经验，当盾构始发掘进达到100环、同步注浆浆液强度达到2.0Mpa时，即可拆除反力架及负环管片。
计算公式如下：
F=μ.π.D.L.P
式中：μ——管片与土体的磨擦系数；取0.3
D——管片外径；取6.0
L——已安装的管片长度；取120米
P——作用于管片背面的平均土压力，取100 Kpa。
故管片提供的摩阻力为：
F =0.3×3.14×6.0×120×100=67824 KN >34210 KN（盾构机额定最大推力）。
二、拆除方案
负环管片采用逐环整体拆除吊出始发井，在地面上翻转水平放置，然后拆除纵向螺栓，分环成块的拆除方案。
三、拆除前的准备工作
1、拆除负环管片及反力架之前，应将始发井口处范围内的运输轨道、水管、高压电缆拆除；
2、准备好气割设备、电焊设备、空压机、葫芦及千斤顶、起吊绳(D=65mm 的6×37钢丝绳)、2.5寸卸扣等工具；
3、50吨汽车起重机一台，45吨龙门吊一台；
4、劳动力准备充分。
四、拆除步骤
1、先将反力架后面的钢支撑与中板预埋钢板之间的焊缝割除，然后拆除钢支撑，用千斤顶及葫芦将反力架后移一定距离，以便能够顺利吊出反力架；
2、按安装基准环的相反顺序拆除基准环；
3、按安装反力架的相反顺序拆除反力架；
4、将加固负环管片的钢丝绳、木楔及管片间的环向连接螺逐环拆除，每环负环管片采取整体吊装方式，吊上地面后翻转水平放置，然后拆除纵向螺栓，分环成块；
5、最后拆除始发基座。
五、盾构机停机注意事项
1、拆除负环时盾构机停机位置应位于淋砂涌右岸阶地，隧道掘进断面内地层情况为（④-4）号地层，地层相对稳定；
2、保持盾构机土仓内土压以平衡开挖面水土压力，土仓内上部土压不得小于120Kpa（1.2Bar）；
3、随时对盾构机土仓压力进行观察和监视，确保土压稳定；
4、随时对盾构机恣态进行监测，确保盾构机停机时恣态稳定；
5、对停机处的监测点进行跟踪监测，注意其沉降情况。
6、准备好临时水、电供应，一旦盾构机土仓压力失压或恣态变化过大应极时启动盾构机保压及调整恣态。
六、负环拆除质量措施
1、施工前组织有关人员熟悉方案以及进行技术交底。
2、在吊装过程中，吊点应按规定设置不得随意改动。
3、在吊装过程中，应把构件扶稳后，吊机才能旋转和移动。
4、在吊装过程中，严禁碰撞其他构件，以免造成损坏。
5、机械设备、机具使用前应重新检查其机械性能，确保符合使用要求。
6、选用钢丝绳长度必须一致，严禁有长短不一，以免起吊后造成构件扭曲变形，钢丝绳长度应与构件的夹角为70º。
7、各构件起吊后应呈水平状态。
8、起重机起吊后，吊臂需转动，构件距离地面800mm左右，不得起吊太高进行旋转。
9、各构件应小心移动，速度应缓慢。
七、负环拆除安全措施
1、进入施工现场的作业人员必须戴安全帽，高空作业人员应佩带安全带。
2、施工作业前应组织有关人员进行安全交底。
3、特殊工种作业人员必须持证上岗。
4、在起吊作业范围内设立禁行标志，严禁非作业人员进入。
5、起重机行走路线应平整压实，基坑回填的地方应铺设20mm厚钢板。
6、双机抬吊时根据起重机的起重能力进行合理的负载分配，统一指挥，互相配合，抬吊过程中两台起重机的吊钩与地面应基本保持垂直状态。
7、指挥人员应由具有施工经验的人员担任，使用统一指挥信号，信号要鲜明、准确，所有人员应听从指挥。
8、施工作业前应检查工具、机具的性能，防止脱扣、断裂。
9、井口周围设立1.4m高的防护栏。
10、高空作业人员切勿急于求成，用力过猛，严禁抛掷工具。
11、构件在起吊中必须系好浪风绳，以保证构件平稳。
12、在井下施工时应设置足够照明，满足施工的需要。
13、严禁重叠施工。
14、注意井口安全，每次起吊后检查起重机承载地面的情况。
