化学镍金工艺介绍
化学镍金

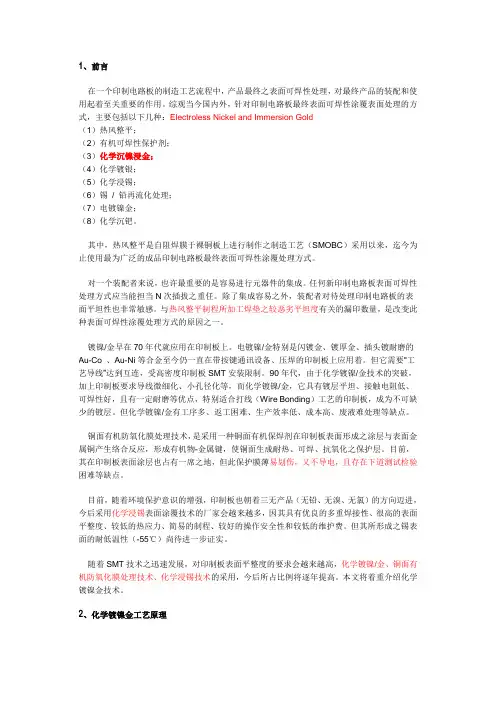

1、前言在一个印制电路板的制造工艺流程中，产品最终之表面可焊性处理，对最终产品的装配和使用起着至关重要的作用。
综观当今国内外，针对印制电路板最终表面可焊性涂覆表面处理的方式，主要包括以下几种：Electroless Nickel and Immersion Gold（1）热风整平；（2）有机可焊性保护剂；（3）化学沉镍浸金；（4）化学镀银；（5）化学浸锡；（6）锡/ 铅再流化处理；（7）电镀镍金；（8）化学沉钯。
其中，热风整平是自阻焊膜于裸铜板上进行制作之制造工艺（SMOBC）采用以来，迄今为止使用最为广泛的成品印制电路板最终表面可焊性涂覆处理方式。
对一个装配者来说，也许最重要的是容易进行元器件的集成。
任何新印制电路板表面可焊性处理方式应当能担当N次插拔之重任。
除了集成容易之外，装配者对待处理印制电路板的表面平坦性也非常敏感。
与热风整平制程所加工焊垫之较恶劣平坦度有关的漏印数量，是改变此种表面可焊性涂覆处理方式的原因之一。
镀镍/金早在70年代就应用在印制板上。
电镀镍/金特别是闪镀金、镀厚金、插头镀耐磨的Au-Co 、Au-Ni等合金至今仍一直在带按键通讯设备、压焊的印制板上应用着。
但它需要“工艺导线”达到互连，受高密度印制板SMT安装限制。
90年代，由于化学镀镍/金技术的突破，加上印制板要求导线微细化、小孔径化等，而化学镀镍/金，它具有镀层平坦、接触电阻低、可焊性好，且有一定耐磨等优点，特别适合打线（Wire Bonding）工艺的印制板，成为不可缺少的镀层。
但化学镀镍/金有工序多、返工困难、生产效率低、成本高、废液难处理等缺点。
铜面有机防氧化膜处理技术，是采用一种铜面有机保焊剂在印制板表面形成之涂层与表面金属铜产生络合反应，形成有机物-金属键，使铜面生成耐热、可焊、抗氧化之保护层。
目前，其在印制板表面涂层也占有一席之地，但此保护膜薄易划伤，又不导电，且存在下道测试检验困难等缺点。
目前，随着环境保护意识的增强，印制板也朝着三无产品（无铅、无溴、无氯）的方向迈进，今后采用化学浸锡表面涂覆技术的厂家会越来越多，因其具有优良的多重焊接性、很高的表面平整度、较低的热应力、简易的制程、较好的操作安全性和较低的维护费。
化学镍金工艺制程简介及生产注意事项及改善方案
化学镍槽基本结构
防析出保护装置 排气管 通孔挡板 低压空气 阴极棒（不锈钢） 此阴极棒必须与槽壁绝缘。 通孔挡板 蒸汽
过
流
溢
滤 罐
槽
副
主槽
不锈钢加热管路
主槽空气搅拌出口 槽 管路与加热 不锈钢 不锈钢 加热区空气搅拌口
镍槽的防析出保护装置
× ×
× ×
※ 须定期测量实际保护电压值； 须定期测量实际保护电压值； ※ 检查阴极棒是否松动接触到槽壁以及接线是否接触良好。 检查阴极棒是否松动接触到槽壁以及接线是否接触良好。
阳极反应 阴极反应
17
置换金反应
离子化趋势 Ni > Au
Ni/P Ni
Ni → Ni2+ + 2e－ Ni2+ +螯合剂 → Ni错离子 Au(CN)2 － + e － → Au + 2 CN －
18
现场生产注意事项
1. 化学镍槽生产中注意事项 2. 沉镍金前、后处理注意事项 沉镍金前、 3. 微蚀量的测定方法 4. 各水洗槽空气搅拌注意事项 5. 药水分析添加记录及点检表的填写 6. 来料检验和终检
15 min 15min
30min
60min
15
化学镍操作参数
操作參數
鎳濃度 溫度 pH ↗ ↗ ↗
磷含量
析出速度
還原劑(次磷酸鈉)濃度 ↗ 浴負載(> 1.0 dm /L) 浴負載(< 0.3 dm /L) 攪拌(循環泵浦) 浴壽命M.T.O.
2 2
↗ ↘ ↗ ↗
16
浸镀金
主成份 (1) 金氰化钾KAu(CN)2 (2)有机酸 功能 (3) 螯合剂 (1)提供Au(CN)2— 错离子来源,.在镍面置换 (离子化趋势Ni > Au)沉积出金层. (2)防止镍表面产生钝态并与溶出的Ni2+结合成错离子. (3)抑制金属污染物(减少游离态的Ni2+, Cu2+等). Ni →Ni2++ 2eAu(CN)2-+e-→ Au + 2 CNNi + (Au(CN)2)- → Ni2+ + Au + 2 CN-
