不锈钢复合钢管文献综述1 不锈钢复合钢管不锈钢复合钢是一种以碳钢或低铬钼合金钢（珠光体钢）为基体、以高合金不锈钢为复层材料，通过堆焊、爆炸复合和热轧复合等工艺手段将两种金属结合在一起的高效节能材料。

基层材料承担着管道的承压作用，质量占钢管总质量的大部分；复层材料是能满足工艺管道耐腐蚀性要求的高合金不锈钢材料，厚度通常为3mm。

不锈钢复合钢管主要为在碳钢或低铬钼合金钢无缝钢管内壁堆焊高合金不锈钢材质和不锈钢复合钢板通过卷制焊接而成的直缝钢管，既具有基层材料钢管的强度和刚度，又具有复层材料良好的耐腐蚀性能，非常适合石油化工装置耐高温、抗腐蚀的要求，如常减压装置的常压侧线柴油管道、常压转油线及减压转油线等场合，在催化裂化和延迟焦化等装置也有广泛的应用。

不锈钢复合钢作为一种新型的材料被广泛应用于石油、化工等行业用于取代全不锈钢。

由于两种钢材的不同物理性能和金属合金成分的不同，使得焊接及热处理等工程施工中的关键环节与单一钢种相比变得复杂化，特别是由不锈钢复合钢制成的复合钢管的现场焊接施工由于其结构的特殊性使得现场施工增加了很多限制条件。

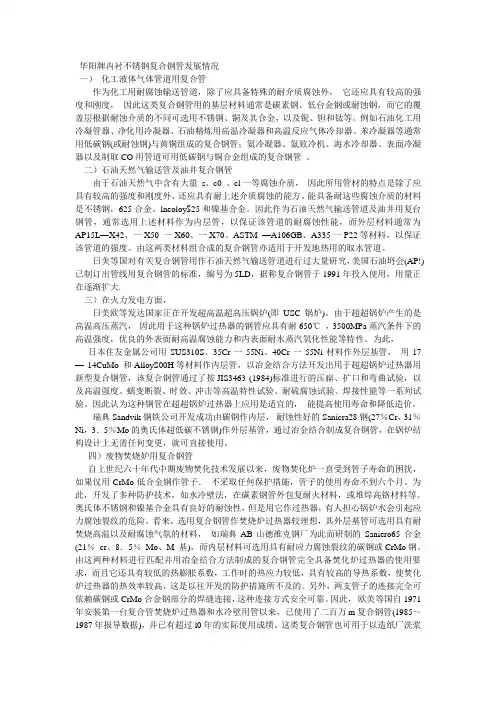

[1]1.1 供水系统中使用受腐蚀的管道已成为城市供水水质最大的污染源，受过二次污染的自来水不能直接饮用，水管巾的污染物会对人体健康造成慢性伤害。

国家建设部等四部委于1999年发文规定自2000年6月起禁止冷镀锌钢管用于室内给水管道，并逐步限时禁止使用热镀锌钢管。

因此，如何在现有传统的城市供水系统基础上，加强对给水管道的科学管理，加强自来水二次污染的预防与治理，开发和应用合适的新型管材，给城市居民提供更安全、更健康的饮用水成为摆在供水企业面前的新课题，也成为当前城市供水企业必须思考和解决的现实问题。

它对提高居民健康水平，进一步提升城市供水水质，保证供水企业的可持续发展。

都具有重大的现实意义。

为适应市场需求，市场上先后涌现出钢塑复合管、铝塑复合管、PPR 管、PE管等各种各样的新型输水管材，内衬不锈钢复合钢管正是在这种背景下应运而生的。

[2]1.2 石油化工工程中的使用在我国中东部地区，城市居民天然气供应存在巨大峰谷差，需求高峰月日用气量是低谷月Et用气的数十倍之多，为保证天然气稳定供应，建造盐穴地下储气库调峰是有效的手段之一。

但从盐穴储气库采出的天然气温度较高，且含有较高二氧化碳和二氧化硫、高含量的Cl一等，使采气管线使用环境非常苛刻，采气管道腐蚀较为严重，很容易在短时间内造成腐蚀失效，轻者造成停产，重者引起爆炸，威胁人身安全。

[3-4]不锈钢复合钢管因其既具有碳钢或合金钢的力学性能，又具有不锈钢的耐蚀性等优点，得到了广泛运用[5]。

1.3 铺设海管不锈钢复合管道已在我国陆地油气田中得到成功应用，但对国内海洋工程是一个全新的概念。

复合管通常在海洋产业和深海应用中使用。

[6]国内海管一般采用碳钢海管，尚未引入不锈钢复合管。

不锈钢复合管由于其结构特殊性，对焊接保护及铺设方式要求较高。

如何使用铺管船完成不锈钢复合海管铺设工作，成为项目执行的一个重点。

在项目准备及施工过程中，采用了一系列先进工艺，不断优化作业流程，最终形成一套较成熟的不锈钢复合海管铺设工艺，完成了国内首条不锈钢复合海管铺设工作。

不锈钢复合管焊接的关键问题是焊缝的抗腐蚀问题，而焊缝是否抗腐蚀取决于封底焊缝的焊接质量。

由于不锈钢导热系数小，焊接时高温停留时间不宜太长，且与空气接触易氧化，所以焊接复合层时应选择热输入量小的焊接方法。

同时，由于复合管的焊接顺序为先焊复合层，后焊基层，所以，复合层的焊接质量是整个焊接过程中最为重要的，应考虑采用焊接质量高的焊接方法。

[7]2 不锈钢复合钢管焊接工艺分析由于不锈钢复合钢管的两种材质具有不同化学成分和物理性能，在焊接过程中，很容易造成碳及合金元素的扩散，引起焊接接头性能恶化，影响焊接质量。

不锈钢复合钢组成形式主要有：低碳钢+奥氏体不锈钢、低碳钢+马氏体（或铁素体）不锈钢、低铬钼合金钢+奥氏体不锈钢及低铬钼合金钢+马氏体（或铁素体）不锈钢。

不锈钢复合钢是由两种不同的钢材通过技术手段结合在一起，这两种材质的物理特性往往存在很大的差别，如常减压蒸馏装置中的Q245R+316L、Q345R+316L 复合钢，基层为低碳钢材质Q245R，复层为奥氏体不锈钢316L，这两种材质的物理性能相差很大，表现为：（1）奥氏体不锈钢316L 线胀系数大，且随温度升高而增加，比低碳钢Q245R高大约40%；（2）奥氏体不锈钢316L 热导率低，约为低碳钢Q245R 的1/3。

在焊接不锈钢复合钢过渡层时，由于热膨胀和冷收缩速度的差异，导致过渡层出现热裂纹或结晶裂纹，再加上焊接过程中基层材质对焊缝金属的成分稀释，非常容易导致裂纹的产生。

这种特性对于基层为铬钼合金钢，复层为奥氏体不锈钢的不锈钢复合钢表现得尤为明显。

因此，要想很好地完成不锈钢复合钢过渡层的焊接，对于焊接材料的选取（根据舍弗勒相图）、焊工的资质、焊接坡口型式、及焊接工艺参数都有特定的要求。

为了避免不锈钢层与基体界面处出现的合金元素的稀释、碳元素的迁移等，过渡层的焊接是保证复合管焊接质量的关键。

[8]由于内衬不锈钢复合钢管生产工艺和技术的限制，目前，国产的复合管的基层和复合层还不能完全熔焊在一起，因此在实际焊接中具有一定难度。

[9]2.1 焊接方法及焊材的选用内衬不锈钢复合钢管的复合层和基层之间没有熔焊在一起，所以在组对焊接前必须进行封焊，根据不锈钢的焊接特点，在焊接过程中当热输入较大，冷却较慢时，易产生热裂纹、变形等缺陷。

而GTAW 焊的热输入较小，且氩气流除可以保护高温金属外，还具有一定的冷却作用，能提高焊缝抗裂能力，同时钨极电弧稳定，即在很小的焊接电流下仍可稳定燃烧，特别适用于薄壁管的焊接。

因此，封焊层采用GTAW 焊接。

钨极直径根据管壁厚选择，管壁越厚所需焊接电流越大，即钨极直径越大。

因衬管壁厚为 1.5~2mm （衬管厚度），因此，采用准2.5 mm 的WCe-20钨极，喷嘴直径为10 mm。

2.2 打底焊层的焊接方法及焊材选用用钨极氲弧焊焊接内衬管间的连接端口，焊材选用不锈钢焊丝且焊接电流为60～90A。

焊接过程中存在的主要问题是引弧易穿丝，平焊位置易出觋焊瘤，仰焊位置易出现内凹，这些问题均可通过调节手动送丝的快慢、焊接速度、焊枪角度等于以解决。

内衬不锈钢复合钢管打底层的焊接方法与封接层的相同，即采用GTAW 焊。

THT -309LSi（H03Cr24Ni13Si1）焊丝熔敷金属的化学成分与304不锈钢的最为接近，符合不锈钢焊接选用焊材的基本原则，因此采用准 2.5 mm 的THT -309LSi（H03Cr24Ni13Si1）焊丝。

[10]2.3 过渡层的焊接方法及焊材选用过渡层是确保在使用过程中能够有效阻止基层中的碳向复层不锈钢进行渗透稀释，甚至形成硬脆马氏体组织，导致焊缝从复层（耐蚀层）开始失效至关重要的一层焊缝，过渡层焊接在复层焊缝表面及无损检测合格后进行，宜采用焊条电弧焊焊接工艺，焊接时选用小直径焊条、采用较小的焊接线能量，焊接时尽量做到不摆动、多道焊接，以减少焊接过程中的成分稀释。

不锈钢复合钢管的焊接坡口原则上采用机械加工，在施工现场时也可采用等离子弧切割和火焰切割等方法来加工坡口，但是需要留有足够的加工余量以备清除坡口加工面的氧化层和过热层。

从焊接工艺的角度，不锈钢复合钢管可以采用焊条电弧焊进行焊接，也可以采用埋弧焊结合焊条电弧焊的焊接工艺。

内衬不锈钢复合钢管过渡层的熔融金属成分复杂，为了使金属成分的梯度不至于过大，因此，采用热输入稍大的SMAW 焊。

过渡层焊接的焊条宜选择工艺性能较好的酸性焊条E4303，标准2.5 mm。

2.4 填充层和盖面层的焊接方法及焊材选用不锈钢复合钢管采用V形坡口单面焊接工艺时，基层部分的焊接也应选取高铬镍奥氏体焊材，否则会在基层与过渡层及坡口部分焊缝熔合区形成马氏体组织，甚至出现微裂纹。

为减小焊缝金属熔合比，基层焊接应采用较小的焊接线能量分道焊接，尽可能地减少电弧在坡口处的停留时间。

内衬不锈钢复合钢管基层为Q235B，因此采用SMAW的方法，焊条选择准3.2 mm 的THA302 最为合适，既可以保证焊缝金属的强度，还可以保证其塑韧性。

3 内衬不锈钢复合钢管的焊接施工方法3.1 焊前准备内衬不锈钢复合管在焊接时首先进行下料，必须采用车床，锯床等冷加工机械进行下料，严禁使用火焰或等离子等切割工艺，接着对内衬不锈钢复合管的焊接面进行焊缝坡口处理，焊缝坡口的加工一般须采用专用坡口机，车床等冷加工机械，严禁采用火焰切割等热加工方法加工，然后对内衬不锈钢复合管的坡口进行整形，以内径尺寸为准，采用内芯整圆的方法，使焊接坡口处复层的椭圆度偏差符合要求。

[11]3.1.1焊工资质和焊接工艺评定焊接不锈钢复合钢的焊工需要具备焊接基层和复层母材的焊工资质，焊接过渡层的焊工同时还应具有耐蚀堆焊资质。

施焊之前必须有合格的焊接工艺评定。

焊接工艺评定编制前，必须明确所要选取的焊材、焊接顺序、是否要求焊前预热及焊后热处理。

对所采取的复层焊接→过渡层焊接→基层焊接的焊接顺序，原则上可以理解为复层母材的焊接工艺评定与相对应的耐蚀堆焊焊接工艺评定的组合焊接工艺评定，但需要注意耐蚀堆焊焊接工艺评定的覆盖范围是否满足要求。

3.1.2 预热不锈钢复合钢管道在基层或复层焊前需要预热时，预热温度参照相关规范中各种材质的预热温度，过渡层的预热根据基层或复层材质来确定，当基层和复层都需要预热时，按预热温度高的一侧执行。

由于焊接工程中杂质受热会分解成H2O 和CO2，在熔池内产生大量的气体，严重时发生爆裂破坏熔池。

因此，焊接前应用棉纱将接触层的油、漆、垢及氧化层等清理干净，油污或赃物沾染严重的应用细砂纸打磨，酒精脱脂，丙酮清洗，直至露出金属光泽。

焊接前还需对内衬不锈钢复合钢管的基层和复合层进行预热。

均匀的预热一方面可减小焊接应力，另一方面可降低焊接应变速度，有利于避免产生焊接裂纹。

预热宜采用电加热方法，以对口中心线为基准，两侧各不小于管壁总厚度的3倍，且不小于50 mm，并防止过热。

3.2 焊接过程内衬不锈钢复合钢管的焊接顺序为先焊复合层，后焊基层，即封焊层→打底焊层→过渡层→填充层→盖面层。

其中的技术措施主要包括以下几点：（1）管子对焊组对时，其内壁应齐平，内壁错边量不宜超过管壁厚度的10%，且应≤2 mm。

（2）焊接时，应尽量采用多层焊，各焊层焊道的接头应尽量错开。

焊道不宜太宽太厚，以免增加坡口加工量，焊道成形均匀、美观。

（3）点固焊时管内必须充氩，以保证点固焊焊缝质量。

打底焊时，仰焊位置采用内填丝，立焊、平焊位置采用外填丝法进行焊接。

（4）应在坡口内引弧，禁止在非焊接部位引弧，接弧处应保证焊透与熔合，熄弧时应填满弧坑，焊接即将结束时，应减小氩气流量，防止气压过大使焊缝产生凹陷。
