拉脱法附着力测试仪
拉拔附着力测试仪
1．目的：
建立附着力测试仪的操作规程，正确指导附着力测试仪的操作、使用、维护保养。
2．范围：
本规程适用于本公司使用附着力测试仪的操作。
3．操作规程；
3.1样品准备：
1)用80目的砂纸打磨锭子，再用于布或纸巾擦拭干净。
用80目的砂纸打磨被测试涂层，并用酒精或丙酮擦拭被测涂层表面的油污和灰尘。
2)将粘合剂AB胶用调胶板、搅拌棒调和均匀后涂抹在锭子底部，胶黏剂的厚度约为50～100微米。
将锭子按压在打磨的被测涂层上，来回旋转几下确保与底漆完整贴合无气泡，用棉签将多余的胶黏剂擦去。
3)将被测物放入120℃烘箱烘4h。
因高温下胶黏剂有流动性，应观察胶黏剂半小时，确保锭子在原先的被测涂层上。
4)用20mm的切割器割开锭子与周边的涂层，确保锭子下的底漆与其他底漆完全脱离。
3.2样品测试
1)打开仪器，归零，选择锭子的尺寸为20mm。
2)将套筒按至最低，套在铝制锭子上，确保套筒与底材贴合在一起。
3)顺时针将液压泵的压力阀门完全关闭，用液压泵手柄匀速加压，确保每秒钟的力口压速度小于1Mpa，直至铝锭从被测涂层表面脱落，记录数据。
4)逆时针打开液压泵的压力阀门，将铝锭从套筒取出，用力将套简往下按至最低。
5)关闭仪器，将脱落的铝制锭子处理干净待下次重复使用。
4．注意事项
直径为20mm的锭子，测量范围为0～20Mpa (0～3000psi)，严禁超量程使用！。

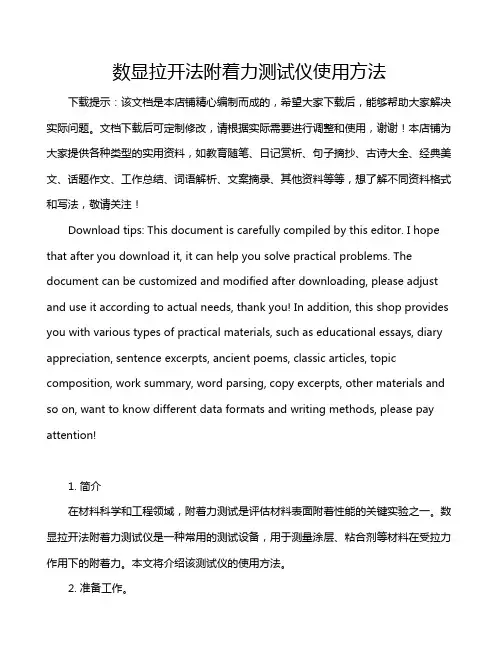

数显拉开法附着力测试仪使用方法
数显拉开法附着力测试仪使用方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 简介在材料科学和工程领域，附着力测试是评估材料表面附着性能的关键实验之一。
附着力测试仪的使用方法及注意事项 测试仪操作规程
附着力测试仪的使用方法及注意事项测试仪操作规程附着力测试仪应用范围包括油漆或桥面喷浆，钢铁、铝、混凝土上的涂层，等等。
可测量金属、混凝土及其他材质涂层的附着力。
操作简单携带便利，测量范围广泛。
附着力测试仪使用方法1、按规定要求准备样板；检查钢针应一开始使用就换上新钢针（针尖距工作台面约3mm）；装针尖的偏心位置按所要求的描绘直径调整好，然后用螺钉紧固；将准备好的样板的涂膜面朝上安装在工作台上用压板压紧。
用鳄鱼夹夹住镶片接通刺透显示电路；提起可动半螺母将工作台移至外端；闭合电源开关，闭合电机开关描绘头旋转拨动压杆加砝码到刺透显示灯亮为止，放下半开螺母；依据园滚线图形判定该涂膜的试验附着力。
附着力测试仪注意事项1、全部切口应穿透涂层，但切入底材不得太深。
2、如因涂层过厚和硬而不能穿透到底材，则该试验无效，但应在试验报告中说明。
3、测试胶带必需是美国3M公司生产的600—1PK测试专用胶带。
将胶带贴在整个划格上，然后以小角度撕下，结果可依据漆膜表面被胶落面积的比例来求得。
4、试验应在温度232℃和相对湿度505%中进行。
有关变比测试仪的使用注意事项变比测试仪是一种常用的检测仪器，具有性能稳定、使用快捷、牢靠性高、维护简便等优点。
变比测试仪的性能特点：1、锂电池供电或者220V交流供电自适应，一次充电，可连续进行100台以上变压器变比组别测试，测试过程简单、便利。
2、具有盲测功能，即在不知道高处与低处压联结方式时进行变比、组别测试。
3、在常规变压器、Z型变压器、PT试品测试的基础上加添了CT变比极性测试功能，应用领域更广。
4、量程宽、精度高，变比测量范围可达10000，且zui高值10000时测试精度保证0.3%。
5、具有反接保护、输出短路保护等完善的保护功能。
6、5.6寸超大工业级高亮度彩色液晶屏，在强阳光下显示仍旧清楚可见。
7、配备热敏打印机，便于数据打印。
8、具有本机存储和优盘存储，便利数据保存。
附着力测试仪使用方法
附着力测试仪使用方法1.首先，检查附着力测试仪的外部部件是否完好无损，如电源线、连接线等。
确保所有配件都正常工作，没有破损或松动。
2.接下来，准备测试样品。
根据测试要求，准备适当大小的样品，通常可以先将样品切割成长方形或圆形，确保其边缘光滑。
如果要测试的是涂层材料，则需将样品固定在适当的基材上。
3.将测试样品放置在测试台上，确保固定稳定。
如果需要，可以使用夹具或胶水固定样品，以防在测试过程中滑动或移动。
4.打开附着力测试仪的电源开关，并设置适当的测试参数，如测试速度、力程或负荷等。
这些参数将取决于要测试的材料以及相关标准或要求。
5.调整测试头的位置，使其正好接触到样品上，并确保测试头垂直于样品表面。
可以通过调整测试头底座或高度来实现。
6.确保测试仪已校准并处于良好状态。
校准通常需要使用标准参照物进行，以确保测试结果的准确性和可靠性。
7.确定好测试参数后，可以开始进行附着力测试。
按下开始按钮或触发器，测试头将开始施加力量到样品上，并逐渐增加到设定的测试负荷值。
同时，测试仪会记录测试过程中的负荷和位移等数据。
8.当负荷达到设定值或测试头无法继续施加力量时，测试将自动停止。
此时，可以记录测试结果，如测试材料的附着力值或其他相关数据。
9.完成测试后，关闭附着力测试仪的电源开关，并进行必要的维护和清洁。
清洁测试仪可以保持其正常工作状态，并延长其使用寿命。
10.最后，分析和解释测试结果。
根据测试仪的记录数据，可以评估样品的附着力性能，并与相关标准或要求进行比较。
这些结果可以用于改进和优化材料的质量和性能。
总之，附着力测试仪是一种非常有用的实验仪器，可以帮助研究人员评估不同材料的附着力。
通过正确使用和操作附着力测试仪，可以获得准确、可靠且有意义的测试结果。
数显拉拔式附着力检测仪
超声波测厚仪 金属测厚仪 钢管测厚仪 超声测厚仪 壁厚测量仪 膜厚仪 镀层测厚仪 漆膜测厚仪 防腐层测厚仪 尼克斯测厚仪 涡流测厚仪 覆层测厚仪 涂镀层测厚仪 电解测厚仪 磁性测厚仪 湿膜测厚仪 超声波探伤仪 超声探伤仪 电火花检测仪 超声波探伤仪 便携式探伤仪 磁粉探伤仪 橡胶硬度计 便携式硬度计 里氏硬度计 巴氏硬度计 w-20韦氏硬度计 超声波硬度计 金属硬度计 布氏硬度计 铸件硬度计 硬度仪 铝合金硬度计 电火花检漏仪 漆膜划格器 粗糙度测量仪 喷砂粗糙度仪 便携式粗糙度仪 附着力测试仪 百格刀 黑白密度计 特价机票 无损检测仪器 网站目录 硬度计 涂层测厚仪 无损检测http://www.wusunjiance.top 硬度计 布氏硬度计 便携硬度计 磷化膜测厚仪 钢轨探伤仪 邵氏橡胶硬度计 防腐层检测仪 工业观片灯 粗糙度检测仪
附件 50mm 套装 ·适用于较小的附着力，如木材、塑料、混凝土上的涂层 ·可提供更高的精度和重复性 ·测量范围 0～3.5MPa(0～500psi) ·包括 50mm 套筒、50mm 切割器、12 个 50mm 锭子
50mm 打孔模板 ·适用于混凝土上较厚的涂层 PosiSoft ·分析软件
粘接剂 ·AB 胶
数显液压拉拔式附着力检测仪 PosiTestAT 美国 DeFelsko 公司 PosiTest AT 数字显示拉拔式附着力测试仪可 测量金属、混凝土及其他材质涂层的附着力--自我定位特性为附着力的测量方式带来了全新的变革。测量将 单位面积的涂层从基体分离所需要的拉力，以 MPa 或 psi 表示，符合 ATSM D4541 和 ISO 4624 标准。 可选择最新全自动型 PosiTestAT-A
使用简便 安全可靠
- 便携式手持仪器，可用于任何场所，无需外接电源--既可用于实验室，又可用于现场 - 大而易读的液晶数字显示 - 加压速率指示-方便操作者观察和调整加压速率 - 可按键选择锭子尺寸、测量单位和存储数据 - 可按照锭子尺寸自动计算结果 - 防雨、防尘、防撞击 - 高品质液压泵可应用于任何场合 - 坚固仪器箱
elcometer拉拔仪的使用说明中文版
elcometer拉拔仪的使用说明中文版1.仪器简介Elcometer106拉拔式附着力测试仪是用来测量如油漆、塑料、金属喷漆、环氧树脂等涂层附着力的仪器。
该仪器采用拉拔试验原理，测试从基体上拔下一小块涂层所用的拉力。
测试时，把锻模粘接在涂层上，粘接剂固化后，沿锻模边缘将涂层割开，给仪器施加拉力将试锻模从涂层上拔起来，此时仪器上指示出的拉力值即为该涂层的附着力。
本仪器共有五种量程，每种量程都有公英制，拉力值与标准锻模的面积直接有关。
Elcometer106/1量程1(0)to3.5N/mm²(500psi)Elcometer106/2量程2(0)to7N/mm²(1000psi)Elcometer106/3量程3(0)to15N/mm²(2000psi)Elcometer106/4量程4(0)to22N/mm²(3200psi)Elcometer106/5量程5(0)to0.2N/mm²(30psi)标准配置：•Elcometer106拉拔式附着力测试仪主机•20个锻模•Araldite胶•基座支撑环•磁性锻模夹•锻模割刀•扳手（量程3和量程4）•手提箱•操作手册2.操作方法1.用砂纸将锻模和被测涂层表面打磨粗糙，然后用酒精将二者擦拭干净。
2.取少量的胶进行混合，然后涂于试块一面。
3.将抹胶的锻模放在被测表面用力压住，并除去挤压出来的多余胶，等待一段时间让胶固化。
4.使用割刀沿着锻模周围小心的割一圈。
这一步只有当涂层内部的拉力大于涂层附着力时才需要。
如：弹性涂层。
5.把基座支撑环套在锻模上并确保其水平。
6.放松Elcometer106的手柄或螺母，是刻度盘上的指针指示为“0”，仔细地用底部的夹具夹住锻模。
7.稳稳地摁住仪器使其不要转动。
用另一只手转动Elcometer106的手柄或螺母，对锻模施加拉力。
连续加压直至涂层被破坏，锻模从被测表面拔起，或直至刻度达到要求的值。
PosiTest AT拉脱法附着力测试仪
液压泵电动控制自动进行，可以以指定速度提供平稳，连续的拉脱力
新功能包括：
-测试时只需按键即可，无需用力旋扭，没有阀需关闭，无需重置探针，无需调节刻度
-用户可选择拉脱率，确保满足各种行业的国际测试方法，如金属,
木材，混凝土.
-内置可充电电池，每次充电可进行 200 次以上测试
通过交流电源，可在对电池充电同时进行连续测试，提供通用交流电源适配器
0-20MPa(0-3000psi)
*其它尺寸锭子可选以满足特殊测量需要
**根据锭子尺寸变化
仪器包括：
拉脱试验仪带数字显示，20mm 铝制测试锭子（20 个），打磨垫，剪切工具，胶水带调和
棒及调和板，棉签，操作说明书和演示光盘，可追溯至 NIST 校准证书，质保二年，轻便坚
固携带箱
重量（包括手提箱）:
到电脑中 Q: 仪器是否很耐用 A: 绝对耐用。其环境密封，金属外壳，大功率液压泵和高级工业压力传感器。手动和自动
型号都经久耐用，可用于户外和户内各种环境。 Q: PosiTest 附着力仪在厂家是如何校准的 A: 仪器通过 NIST 可追塑设备，根据已知条件进行校准，有台仪器都是提供校准证书，证
书内注明实际测量数据 Q: 包装上有没有改变 A: 没有，每台附着力仪随机提供耐用轻质携带箱，另外，每台 PosiTest 自动附着力仪将提
二年质保 精确 每台仪器都通过 NIST 可追溯压力传感器进行校准，精度±1% 铝制自动对中拉脱单元确保在光滑或不平的表面进行精确的测量 高级工业用的压力传感器确保精度的连续性 符合 ASTM D4541/D7234,ISO 4624/16276-1,AS/NZS1580.408.5 及其他标准 多用途 内部存储拉脱数据，其中包括最大拉脱力，拉脱率，测试时间和拉脱锭子的尺寸 选配件 PosiSoft 软件用于下载测量数据 10，14，20 和 50mm 各种拉脱锭子，针对不同粘接强度的产品,扩展了仪器的功能和分辨率 液晶显示,有 MPa 或 psi 两种单位 自动对中功能 仪器可对由于测量面不平造成的不对中进行补偿。 自我对中测试装置能使拉脱力作用于测试表面时均匀，防止单边拉脱。 均匀的拉脱力 支架 快速连接器 粘合剂（不平坦的粘结面） 涂层 基材 PosiTest 手动型附着力仪 重型手动液压泵，用于提供连续平稳的拉脱力 拉脱率显示功能，可以手动控制调整 提供 2 节 AAA 碱性电池 PosiTest AT-A 自动型附着力仪 新型电动控制液压泵,自动按照指定拉脱率提供连续平稳的拉脱力 只需简单按键就可进行测试，无需用力，不需关闭阀和重置探针或调整刻度 拉脱率可以选择，满足各种行业的国际测试标准要求，如金属、木材、和混凝土。 内置可充电电池，每次充电可进行 200 次测试，用交流电源进行充电时也可以进行测试。
TC-A全自动附着力测试仪使用说明书
TC-A全自动附着力测试仪使用说明书深圳市君达时代仪器有限公司地址：深圳市龙华区电话：*************网址：https:///邮箱：*************目录1.概述 (2)2.主要技术参数 (2)3.智能数值显示器功能 (3)3.1开机界面 (3)3.2数据查询 (3)3.3数据测量 (4)3.4参数设置 (4)4.仪器校准（申明：仪器出厂前均已经过标准测力计校准） (5)◆仪器校准请到具有计量检定资质的计量局等单位进行标定，用户请勿自行标定 (5)5.操作步骤。
(5)6.电脑连接 (7)7.注意事项 (7)8.产品标准配置 (8)附录A附着力检测记录表 (9)1.概述TC-A型自动拉拔式附着力测试仪可测量金属、混凝土及其他材质涂层的附着力。
该仪器的工作原理是利用液压系统使被测基体表面一定直径的涂层脱离来测量涂层的附着力，测试仪的多功能触摸液晶显示屏显示附着力的检测过程，以MPa或kN或Psi为单位显示。
该产品依据国际及中国相关标准设计制造，技术领先，性能稳定。
符合标准：①ISO4624《Paints and varnishes-Pull-offtest for adhesion》②ASTM D4541《StandardTest Method for Pull-Off Strength of Coatings Using Portable Adhesion Testers》③ASTM D7234《Standard Test Method for Pull-OffAdhesion Strength of Coatings on Concrete Using Portable Pull-Off Adhesion Testers》④GB/T5210-2006《色漆和清漆拉开法附着力试验》TB-T2965-2011《铁路混凝土桥面防水层技术条件》仪器特点：1、1280*720高清IPS触摸显示屏。
附着力测试仪(拉拔法)校准规范编制说明
《附着力测试仪校准规范》编制说明一、工作简况本项目来源于2022年12月30日《衡水市市场监督管理局关于下达2022年度衡水市地方标准制修订项目计划（第二批）的通知》，项目编号为HSGG202201。
标准起草单位为衡水市综合检验检测中心。
二、制定标准的必要性和意义工程橡胶产业是衡水市的特色产业，是衡水市重点发展的龙型经济，也是全国“规模最大、市场占有率最高、产品品种最全、专利产品最多”的工程橡胶产业基地，先后被国家命名为“中国（衡水）工程橡胶产业制造基地”、“中国橡胶制品之乡”，被河北省评为“河北十强特色产业”、“河北省最具成长性特色产业”。
但近年我省工程橡胶产品质量下降，核心竞争力不足，品牌美誉度和市场份额逐渐下降，如果仍不重视高质量发展，加快转型升级，产业恐将很快步入衰退。
对此，业内早已形成共识。
“附着力测试仪（拉拔法）可测量金属、混凝土及其他材质涂层的附着力，采用拉拔法自我定位特性为附着力的测量方式带来了全新的变革，采用拉拔法自动加载方式提供了更为方便的操作，如被测物数量较大或测量环境比较局促时，可将仪器携带在身上，通过简单的按键即可完成操作。
工程橡胶产品主要由钢板和密炼橡胶硫化、组装而成。
钢板加工关键工序包括：板材机加工、板材喷涂、板材存放，其中涉及到长度、温度、湿度、力等工艺参数的控制。
其中板式支座要求硫化橡胶和钢铸件有效粘合，钢铸件粘合剂的强度直接影响了产品的最终尺寸，该技术是各工程橡胶企业急需解决的难点。
附着力测试仪是检测钢铸件粘合剂的强度的重要计量器具，检测数据的准确与否直接关系到产品的质量。
本项目旨在制定适应工程橡胶需求的附着力测试仪（拉拔法）的校准规范，规定附着力测试仪（拉拔法）的适用范围、校准的环境条件、校准技术指标、校准操作方法、校准结果的表达等内容。
使附着力测试仪的测试方法更加科学化、准确化，达到量值统一，对附着力测试仪的校准工作起到积极的指导和规范作用，达到本地区对该设备的使用规范、统一，进而更好的保证相关工程橡胶产品的质量。
附着力测试仪的使用方法与注意事项 测试仪操作规程
附着力测试仪的使用方法与注意事项测试仪操作规程附着力测试仪适用于测定各种涂膜对被涂物表面的附着本领，可用于各种条件下的施工现场。
使用方法1.附着力测试仪刀片必需按isor1514及iso2828的规定制备。
2.将附着力测试仪刀片放置在有充分硬度的平板上。
3.手持测试仪手柄，使多刃切割刀垂直于试片平面。
4.以均匀压力，平稳不颤抖的手法和20—50mm/s的切割速度割划。
5.将试片旋转90度，在所割划的切口上重复以上操作，以使形成格阵图形。
6.用软毛刷刷格阵图形的两边对角线轻轻地向后5次，向前5次的刷试片。
7.附着力测试仪试验至少在试片的三个不同位置上完成，假如三个位置的试验结果不同，应在多于三个位置上重复试验，同时记录全部结果。
8.如需更换多刃切割刀，可用螺丝刀将刀体上两个螺丝旋松，换上所用的刀，把刀刃口部位贴向手柄一侧，将螺丝旋紧。
注意事项1.试验应在温度232℃和相对湿度505%中进行。
2.如因涂层过厚和硬而不能穿透到底材，则该试验无效，但应在试验报告中说明。
3.将胶带贴在整个划格上，然后以小角度撕下，结果可依据漆膜表面被胶落面积的比例来求得。
4.全部切口应穿透涂层，但切入底材不得太深。
接地电阻测试仪的测量原理接地电阻测试仪的常用测量方式有以下几种：两线法、三线法、四线法、单钳法和双钳法。
这些测试方式各有各的特点，在实际测量时，应尽量选择正确合适的方式，才能使测试结果精准无误。
接地电阻测试仪工作原理为由机内DC/AC变换器将直流变为交流的低频恒流，经过辅佑襄助接地极C和被测物E构成回路，被测物上产生交流压降，经辅佑襄助接地极P送入交流放大器放大，再经过检测送入表头显示。
借助倍率开关可得到三个不同的量限：0 ～2Ω、0～20Ω、0～200Ω。
1）将两个接地探针沿接地体辐射方向分别插入距接地体20m、40m的地下，插入深度为400mm。
接地电阻测试使用接地电阻测试使用：a）实际操作 b）等效原理2）将接地电阻测量仪平放于接地体相近，并进行接线，接线方法如下：①用zui短的专用导线将接地体与接地测量仪的接线端“E1”（三端钮的测量仪）或与C2、”短接后的公共端（四端钮的测量仪）相连。
拉开法附着力测试标准
拉开法附着力测试标准拉开法附着力测试是用来评估涂层或涂料在不同表面上黏附能力的测试方法。
这个测试方法通常用于工程领域，以保证涂层的质量和持久性。
拉开法附着力测试标准的目的是确保测试结果的准确性和可重复性。
以下是一个关于拉开法附着力测试标准的详细说明。
1.目的和应用范围拉开法附着力测试标准的主要目的是评估涂层或涂料在不同表面上的附着能力。
这个测试方法可以用于评估各种材料的表面涂层或涂料的附着能力，包括金属、塑料、木材等。
该标准适用于工程领域中对涂层质量的要求，如建筑、汽车、航空、船舶等。
2.试验设备和材料2.1拉力机：使用标准的电子拉力机或液压拉力机，能够提供稳定的负荷施加。
2.2测试夹具：夹具应能够牢固地固定被测样品，并提供直接的拉力传递。
2.3聚合酯切割刀：用于切割涂层，切割线应与测试方向垂直。
2.4厚度测量仪：用于测量涂层或涂料的厚度。
3.试验准备3.1样品制备：将要测试的表面进行必要的清洁和处理，确保表面干燥、清洁、光滑，并按照涂层生产厂家的要求施加涂层材料。
3.2样品尺寸：根据涂层生产厂家的要求，制备符合标准尺寸的样品。
4.试验步骤4.1夹紧样品：使用测试夹具将样品夹紧在拉力机上，确保样品与夹具之间的接触牢固。
4.2施加负荷：根据涂层的特性和使用要求，在拉力机上施加逐渐增加的负荷，直到涂层开始从基材上脱落。
记录脱落负荷的数值。
4.3结果记录：记录脱落负荷的数值，并根据需要进行重复测试。
5.结果评估和报告5.1结果评估：依据涂层生产厂家的要求或应用要求，评估脱落负荷的测试结果，并与标准要求进行比较。
5.2报告：根据标准要求，编写测试报告，包括实验条件、样品准备、测试方法、结果数据和结论等内容。
6.误差和精度6.2精度：通过标准化的测试方法和严格的实验条件，可以减小测试误差，提高测试结果的精度。
7.标准要求和比较拉开法附着力测试的标准要求通常由国际或国家标准化组织制定，如国际标准化组织（ISO）和美国国家标准协会（ANSI）。
PosiTest拉脱法附着力仪说明书
8.如果需要，数据可通过按（）键存储。
9.打开卸压阀，从拉拔器中取出锭子。
结果分析：
涂层完全从基材拉脱且粘结在锭子上时测量结果可以认为是100%有效，当涂层只有一部分脱落时，应记录破裂图样来判断涂层的内在粘接性以及锭子与胶水、胶水与涂层、不同的涂层、涂层与基材之间的粘接力。
锭子尺寸Psi Mpa锭子尺寸Psi Mpa 20mm 3000 2010mm 100 7050mm* 500 3514mm 6000 40*需50mm测试镜
故障解决
拉脱值比预期低
1．如果凋零时液压泵系统内仍有压力，会导致拉脱力偏低、如果启动泵前调零失败也会偏
低、如果系统内有压力时按①键调零，仪器将会以现存压力为零，由于拉拔器接收的是液压系统的全部压力，将锭子从涂层拉脱时显示的拉脱值将偏低,这种情况在启动泵前按①键就可以避免，如测量章节第5步骤所述。
有以下五个步骤：
(a)完全打开卸压阀(逆时气+旋转)
(b)将锭子装到拉拔器上
(c)完全关闭卸压阀(顺时针旋转)
(d)调零按①键调零
(e)通过泵,将锭子拉脱
5.存储数据—可选
PosiTest AT可以内部存储多达200次,包括最大拉脱力、拉脱率、拉脱时间和锭子尺寸。
6．数据分析
对锭子和涂层进行分析、评估、判断涂层性质。
注意：
确保打磨，去油污，湿气或胶水本身不会改变涂层的特性。可以在样品表面涂一些去污剂或胶水观察。
胶水和锭子的使用
胶水的选择：
随机的胶水具有通用性，这种胶水对各种涂层的影响最小，而且在理想状态下其粘接力超出了仪器的最大量程，其它胶水也可根据固化时间、涂层类型、工作温度和拉脱力来选择。对于油漆涂层单组份氰基丙烯酸乙酯快干胶（超级胶水）足够了，但对于多孔或粗糙涂层建议使用双组份环氧胶。
拉开法附着力测试仪标准
拉开法附着力测试仪标准一、什么是拉开法附着力测试仪呀。
拉开法附着力测试仪呢，就像是一个小小的检测员，专门用来检测东西粘得牢不牢的。
比如说，我们在墙上贴个挂钩，想知道这个挂钩粘得有多结实，这个测试仪就可能派上用场啦。
它通过一种特殊的方式，给粘在一起的两个东西施加拉力，看看多大的力气才能把它们分开，这个能承受的最大拉力就反映了它们之间的附着力。
二、测试仪的构造。
这个测试仪的构造还挺有趣的呢。
它有一个拉头，这个拉头就像是一个小抓手，要稳稳地抓住要测试的东西。
拉头的设计可是很有讲究的，要能保证在拉的过程中不会轻易打滑，就像我们握手的时候，要握得紧紧的。
还有显示拉力数值的部分，这就像一个小眼睛，能清楚地看到到底用了多大的力。
这个数值显示得可准确了，就像我们量身高，精确到厘米甚至毫米呢。
另外，它还有一个提供拉力的装置，这个装置就像是一个小大力士，能慢慢地增加拉力，直到把东西拉开。
三、标准测试的环境要求。
在进行测试的时候呀，环境也是很重要的呢。
就像我们人在不同的天气下感觉不一样，这个测试仪也会受到环境的影响。
温度不能太高也不能太低哦，一般来说，要在一个比较温和的温度范围内，比如说15℃到35℃之间。
要是温度太低了，材料可能会变得比较脆，一拉就开了，但这不是它真正的附着力；温度太高呢，又可能会让胶水之类的东西变软，也会影响测试结果。
湿度也不能太大或者太小，太湿的话，有些材料可能会受潮，太干的话，又可能会有静电之类的干扰。
而且测试的地方要比较平稳，不能晃来晃去的，要是在一个像地震一样晃动的地方测试，那结果肯定不准确啦。
四、测试样本的准备。
测试样本的准备也是个细致活呢。
我们要保证测试的两个表面都很干净，就像我们洗脸一样，要洗得干干净净的，不能有灰尘、油污之类的东西。
如果有这些杂质，就像是在两个本来应该紧紧拥抱的朋友之间塞了小石子，肯定会影响它们粘在一起的效果。
而且，样本的大小和形状也要符合一定的要求。
如果形状不规则，可能拉的时候受力就不均匀，就像拔河的时候，一边人多一边人少，那就不公平啦。
附着力测试仪
产品概述附着力测试仪又叫附着力检测仪、百格刀测试仪、附着力划格器、拉拔式附着力测试仪、涂层附着力测试仪、附着力测试、百格刀、附着力检测仪、附着力测试标准、附着力、油漆附着力测试、拉力测试仪、涂层附着力测试仪、拉脱法附着力测试仪是用来测量油漆，涂料，防腐层，电镀层粘结在基材的牢固程度的一款仪器。
主要由四部分组成，即主传动部分是由电机、齿形带、齿形带轮、斜齿轮传动及描绘头等组成。
描绘头是由机头丝杠、丝母以及偏心头组成；工作台部分是由丝杠、半开螺母及试验台等组成；机座是由滑轨及电器控制组成。
电器控制包含刺透显示电路及控制电机电路；限行程控制装置是由止动能头以及微动开关组成。
适用于测定各种涂膜对被涂物表面的附着能力。
一、产品用途OU4000测试附着力符合标准：GB/T9286-98、ISO2409-72、DIN53151、BS 3900 E6/ASTM D3359 注:产品颜色银灰色.二、产品说明该仪器主要适用于有机涂料划格法附著力的测定。
不仅适用於实验室，也可用於各种条件下的施工现场。
三、工作原理和适用范围该仪器以一定规格的工具，将涂层做格阵图形切割并穿透，划格完成的图形按六级分类，评定涂层从底材分离的附著效果。
四、技术指示1、多刃切割刀间距分别：1+0.01mm，2+0.01mm。
2、多刃切割刀齿顶直线度分别：≯0.003mm≯0.006mm。
3、多刃切割刀工作齿尖宽度：≯0.05mm。
4、刀齿间距：1mm/2mm/3mm。
5、漆膜厚度：60um/120um/250um 。
五、操作与使用方法1、试片必须按ISO1514及ISO2828的规定制备。
2、将试片放置在有足够硬度的平板上。
3、手持划格器手柄，使多刃切割刀垂直於试片平面。
4、以均匀压力，平稳不颤动的手法以20-50mm/S的切割速度割划。
5、将试片旋转90度，在所割划的切口上重复以上操作，以使形成格阵图形。
6、用软毛刷刷格阵图形的两边对角线轻轻地向后5次，向前5次的刷试片。
附着力测试仪使用方法
附着力测试仪使用方法使用方法：1.准备工作a.将附着力测试仪放置在平稳的工作台面上，并连接电源线。
b.根据测试需要，选择合适的夹具和载荷装置，并将其安装到测试仪上。
c.根据测试要求，准备好待测样品，并确保其表面光洁且干燥。
2.初始化仪器a.打开电源开关，等待测试仪器启动并自检完成。
b.在仪器控制面板上设置合适的测试参数，如测试夹具的类型、载荷装置的类型和测试速度等。
3.校准仪器a.使用校准片对附着力测试仪进行校准，以确保测试结果的准确性。
b.将校准片安装到附着力测试仪上，并依照仪器说明书中的指导进行校准。
4.进行测试a.将待测样品固定在夹具上，并根据需要调整夹持力度。
b.确保样品与仪器接触的区域干净，并没有灰尘、油脂等杂质。
c.在控制面板上设置测试速度，并开始测试。
d.仪器将开始施加载荷到样品表面，并监测附着力的变化。
e.当载荷达到预设值或样品与基材发生剥离时，测试结束。
5.记录和分析结果a.根据仪器的数据显示或输出，记录测试过程中的附着力数值。
b.分析测试结果，评估样品的附着力性能，并与标准要求进行比较。
c.如有需要，可根据测试结果进行产品改进或质量控制。
注意事项：1.在进行测试之前，确保仪器和测试夹具的完好性，并进行必要的维护和校准。
2.样品的准备要求严格，确保表面光洁、干燥，没有污染物。
3.根据待测样品的特性和测试要求，选择合适的载荷装置和测试速度。
4.确保仪器和测试环境的稳定性，避免干扰对测试结果的影响。
5.在测试过程中，及时记录数据，并与标准要求进行比较，以评估样品的性能。
6.定期对附着力测试仪进行维护和校准，确保测试结果的准确和可靠性。
总结：附着力测试仪是一种用于评估材料附着力性能的重要仪器。
使用附着力测试仪的过程包括准备工作、初始化仪器、校准仪器、进行测试，以及记录和分析测试结果。
在测试过程中需要注意样品的准备、仪器和测试环境的稳定性，以及定期维护和校准的重要性。
只有通过正确的使用方法和注意事项，才能获得准确可靠的附着力测试结果，进一步提高产品的质量和性能。
用便携式附着力测试仪测定涂层拉脱强度的标准试验方法1_.
用便携式附着力测试仪测定涂层拉脱强度的标准试验方法本标准出版分类号为 D 4541;分类号后面的数字代表最初使用的时间,在有修订的情况下,代表的是最后修订年份。
括号里的数字代表上次得到许可的年份。
上标(ε代表上次修订或再许可后的版本改变。
1. 适用范围 *1.1本试验方法介绍的是评价金属、混凝土、木材等刚性基材涂层系统的拉脱强度(常称为附着力的试验方法。
本试验用于确定材料分离前表面能够承受的最大垂直力(拉伸力, 或在给定力(通过 /未通过下表面是否能保持完整。
试验夹具、胶黏剂、涂料系统和基材构成的平面式系统内最弱的平面, 会沿着这个平面断裂, 出现断裂面。
本试验方法与其他 (如刮铲或切割附着力方法使用的剪切应力相比, 最大化了拉伸应力, 而且它们的结果没有可比性。
注 1—本标准的程序用于金属基材,但是也可以用于其他坚硬的基材,如塑料和木材。
使用者 /专人必须注明基材的载荷速度和弹性等因子。
1.2拉脱强度的大小取决于材料和设备参数。
不同的试验方法会带来不同的结果,因此给出的结果应注明使用的试验方法, 而且不能和其他设备的结果比较。
有五种设备型号, 编号为 B-F 。
报告结果时必须注明试验方法。
注 2—方法 A ,在本标准的以前的版本中出现过,现在主要用于混凝土基材的试验 (见试验方法 D 7234 ,因此本标准不再使用。
.1.3本试验方法使用了一系列便携式拉脱附着力试验仪。
2它们能够对单个表面施加同心圆载荷和反作用载荷, 因此即使是只有一面涂层也可以进行试验。
载荷夹具和样品表面的粘附强度或胶黏剂、涂层和基材的内聚力决定了试验结果的大小。
1.4本试验有破坏性,需要现场维修。
1.5试验采用 MPa (英寸 -磅为标准单位。
括号里的数值仅供参考。
1.6本标准没有致力于说明与使用有关所有安全问题, 因此可能存在安全问题。
标准的使用者有责任建立合适的安全和健全的程序;而且在使用前,使用者需要确定使用的规章限制。
ZB-9302端子拉脱力测量仪操作规程
天津市春晖利龙实业有限公司
版本：A/0
LL/WI-TD-QP-04/A ZB-9302型拉力测试仪操作规程
一、工作前应检查测试仪机械部位的润滑系统是否良好，杠杆的机械操作是
否灵活，各夹紧螺栓、机械部位是否齐全、完好。
检查各个按钮开关是
否完好，并在规定位置。
二、测试仪的工作电压为220V，测量范围为0～1000N。
确认测试仪正常状
态后再打开电源，根据工作需要调整各按钮开关（选择开关、调零开关、峰值和关的选择开关），在测试前必须清零。
三、确认设备正常后准备测量，把端子端固定在相应夹紧端子的模具盘上，
把电线端放在铡刀的上下模中间夹紧，然后用力往后扳动杠杆的手柄，
使拉拔力达到要求，在数码显示器上读取数据，测出端子与电线之间的
拉拔力。
四、工作中应认真操作，认真观察设备各部位运行情况，若发现故障或异常
现象，应立即切断电源并及时报告班组长，通知维修人员进行检修。
严
禁设备带病工作，应定期进行维护和保养。
五、工作完毕后应切断电源，做好工作现场的卫生，保持设备的清洁、干燥
及电气开关完好，。
填写好设备点检卡、运行记录。
生产管理部
二00八年七月编制：审核：批准：。
百格刀操作指南
产品概述百格刀又叫百格刀标准、百格刀测试仪、百格刀价格、百格刀品牌、百格刀厂家、百格刀测试、附着力检测仪、百格刀测试仪、附着力划格器、拉拔式附着力测试仪、涂层附着力测试仪、附着力测试、百格刀、附着力检测仪、附着力测试标准、附着力、油漆附着力测试、拉力测试仪、涂层附着力测试仪、拉脱法附着力测试仪是用来测量油漆，涂料，防腐层，电镀层粘结在基材的牢固程度的一款仪器。
百格刀是广大油漆厂商及表面处理厂家必备之附着力测试仪器。
百格刀以一定规格的工具，将涂层做格阵图形切割并穿透，划格完成的图形按六级分类，评定涂层从底材分离的抗性。
主要适用于有机涂料划格法附着力的测定。
不仅适用于实验室，也可用于各种条件下的施工现场。
一、产品用途OU4000百格刀测试附着力符合标准：GB/T9286-98、ISO2409-72、DIN53151、BS 3900 E6/ASTM D3359 注:产品颜色银灰色.二、产品说明该仪器主要适用于有机涂料划格法附著力的测定。
不仅适用於实验室，也可用於各种条件下的施工现场。
三、工作原理和适用范围该仪器以一定规格的工具，将涂层做格阵图形切割并穿透，划格完成的图形按六级分类，评定涂层从底材分离的附著效果。
四、技术指示1、多刃切割刀间距分别：1+0.01mm，2+0.01mm。
2、多刃切割刀齿顶直线度分别：≯0.003mm≯0.006mm。
3、多刃切割刀工作齿尖宽度：≯0.05mm。
4.刀齿间距：1mm/2mm/3mm。
5.漆膜厚度：60um/120um/250um 。
五、操作与使用方法1、试片必须按ISO1514及ISO2828的规定制备。
2、将试片放置在有足够硬度的平板上。
3、手持划格器手柄，使多刃切割刀垂直於试片平面。
4、以均匀压力，平稳不颤动的手法和20-50mm/S的切割速度割划。
5、将试片旋转90度，在所割划的切口上重复以上操作，以使形成格阵图形。
6、用软毛刷刷格阵图形的两边对角线轻轻地向后5次，向前5次的刷试片。
附着力测试仪的测量原理
附着力测试仪的测量原理
什么是附着力测试仪？
附着力测试仪是一种测量涂层表面附着力的仪器。
它通常由一个钳子和一组指
示器组成，用来测量不同类型的材料在表面的附着力。
此外，附着力测试仪还可以用来测量抗拉强度、剥离强度以及其他相关的物理性质。
附着力测试仪的测量原理
测量之前的准备
在进行附着力测试之前，需要对待测物体进行一些处理。
首先，需要选择适当
的表面处理方法来清洁和准备待测表面。
其次，在测量之前需要选择一种合适的涂层材料，并根据其特性进行处理。
测量方法
附着力测试仪的测量原理是通过施加一定的拉力来测量涂层的附着力。
测试时，将待测物体夹在测量装置中，并施加一个垂直于物体表面的拉力，以测量涂层附着力。
这个拉力需要根据涂层类型和材料特性进行调整。
测试时，钳子将涂层慢慢拉离物体表面，并测量拉力。
拉力一旦达到一定值，
涂层会开始从物体表面脱落。
此时，测试仪器会记录下拉力达到的数值，这个数值就是涂层材料的附着力。
测量结果分析
附着力测试仪的输出结果通常为拉力和时间的变化曲线。
通过这个曲线可以分
析涂层附着力的大小以及材料的抗拉特性。
正常的涂层应该具有较高的附着力，即在拉力增大的过程中涂层不易脱落。
结论
附着力测试仪是一种非常重要的测试仪器，用于评估涂层的质量和性能。
通过
对测量原理的了解，可以更好地理解和使用该仪器，以确保高质量的涂层和物体表面作业。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
F108拉开法（拉脱法）附着力测试仪
种是拉开法，一种是划格法，另一种是划圈法。
划圈法和划格法都只能对附着力进行评级划分，而不能具体量化；而拉开法是可以定量（用Mpa）描述附着力大小，对于比较不同涂层的附着力大小是最有效的，非常适合检测机构现场评定或研发人员在研制配方时使用。
F108拉开法附着力测试仪是我公司最新研发的一款智能附着力测试仪器，它通过液压顶力对特定面积的涂层进行拉脱测试，拉脱力可通过数字显示器精准显示，并有两种不同的单位MPa和KN选择。
该仪器在国内尚属首创，具有操作简单，数据精确，维护成本及配套耗材价格低等特点。
广泛应用于一些工业设备、钢结构、混凝土基体涂层、防腐涂层或者多道涂层体系中不同涂层之间的附着力测试。
特点：适用于较小面积或基体为薄板的附着力检测。
XH-F108是一种非常通用的液压型附着力测量仪，它可满足实际中许多附着力测试要求。
可测量大小平面、弯曲面（凹面和凸面）。
将一可重复使用的圆形锻模与涂层表面粘贴，用手柄将圆形锻模拉离涂层表面。
拉离的力以数值显示在仪表上。
F108罐体、管道等表面涂层测试的理想仪器：
F108可装配弯曲表面的圆形锻模，适用于罐体、管道和其它弯曲表面的涂层附着力测试。
弯曲表面的圆形锻模规格众多，每种锻模都是为一定范围内的曲率半径设计的。
凸形与凹形分别用于凸形表面与凹形表面。
①ISO 4624 《Paints and varnishes-Pull-offtest for adhesion》
②ASTM D 4541 《StandardTest Method for Pull-Off Strength of Coatings Using Portable Adhesion Testers》③ASTM D7234 《Standard Test Method for Pull-OffAdhesion Strength of Coatings on Concrete Using Portable Pull-Off
Adhesion Testers》
④GB/T 5210 《色漆和清漆拉开法附着力试验》
◆便携式设计，特别适合现场和实验室
◆符合GB/T 5210、ASTM D4541/D7234、
ISO4624/16276-1等标准
◆出厂前都通过压力传感器进行校准，精度为满量程的±1%
◆具有峰值清零功能，符合国际标准测试方法
◆只需按键，便可选择强度MPA与力值KN的转换
◆无需人工计算，仪器自动按照锭子尺寸计算拉脱强度◆使用符合国际标准的不锈钢锭子，可清洁重复利用
◆进口高精度压力传感器确保精度与线性
◆液晶显示,有MPa或KN两种单位
先用高强胶黏剂将锭子直接粘贴到涂层的表面上。
胶黏剂固化后，将锭子与附着力测试仪连接，顺时针转动测试仪手柄对锭子均匀施加拉力将锭子拉脱，所需要的强度值或力值通过仪器的液晶屏直接显示出来，从而测试出破坏涂层与基体间附着所需要的力。
■锭子尺寸：20mm
■分辨率：0.001MPa / 0.001KN
■精度：±1%满量程
■拉脱强度：20mm锭子→0-27MPa
■电源：内置式电池
■主机尺寸：360mm×38mm
■主机重量：2KG
■包装信息：拉开法附着力测试仪主机一台，20mm测试锭子（10个），筒切割器一个，胶水一瓶，说明书一份，轻便坚固携带箱一个。
