变形缝设置规范(可编辑修改word版)
建筑变形缝国标要求
建筑变形缝国标要求咱来说说建筑变形缝的国标要求哈。
一、变形缝的设置原则。
1. 伸缩缝。
这伸缩缝呢，就像是给建筑留个活动空间。
要是建筑太长了，热胀冷缩的时候可不得把自己挤坏或者拉坏呀。
一般来说，框架结构的建筑，要是在室内或者土中，伸缩缝的间距大概能到55米；要是在露天的情况下，可能就40米左右就得设一个伸缩缝啦。
就好比你穿的衣服太紧了，活动起来不方便，给建筑也得有个伸缩自如的空间才行呢。
2. 沉降缝。
沉降缝可重要啦。
当建筑的地基土质不一样，或者建筑物相邻部分的高度、荷载差得比较大的时候，就得设沉降缝。
比如说一边是高楼大厦，一边是小矮房，那地基沉降肯定不一样，就像两个人体重差很多站在同一块软泥地上，下陷的程度肯定不同。
沉降缝得从基础到屋顶都断开，让它们各沉降各的，互不干扰。
3. 防震缝。
这防震缝呢，是为了在地震的时候保护建筑。
要是建筑的平面形状复杂，或者质量、刚度差异很大，地震来的时候就容易出问题。
一般在地震设防烈度7 9度的地区，当建筑相邻部分高差大于6米，或者有错层且楼板高差较大，还有就是结构类型不同的时候，就得设置防震缝啦。
就像一群人排队，高矮胖瘦差异太大，地震一摇，很容易乱套，有个防震缝就像给他们分开站，各自稳定些。
二、变形缝的构造要求。
1. 缝的宽度。
伸缩缝的宽度一般20 30毫米就差不多啦。
沉降缝呢，得根据地基情况和建筑物的高度等因素来定，可能会比较宽，有时候能到30 120毫米呢。
防震缝的宽度就更复杂些，它和建筑的高度、抗震设防烈度有关。
比如说在多层砖房里，6度、7度设防的时候，缝宽可能70毫米左右；8度的时候可能100毫米；9度的时候就更宽啦，得150毫米呢。
这就像不同的门有不同的宽窄，得根据具体情况来定。
2. 缝的密封与防水。
变形缝得做好密封，不能让雨水、灰尘啥的随便进去。
像伸缩缝，得用那种有弹性的密封材料，既能适应伸缩变化，又能挡水挡灰。
沉降缝和防震缝也是，特别是地下部分的变形缝，防水可不能马虎。

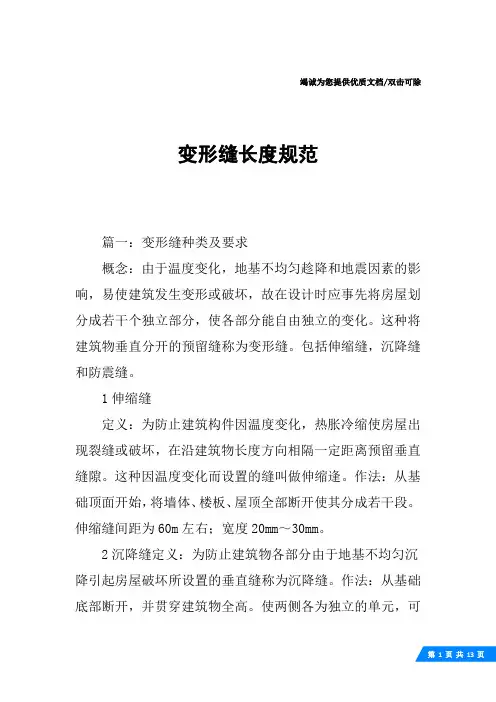

变形缝长度规范
竭诚为您提供优质文档/双击可除变形缝长度规范篇一：变形缝种类及要求概念：由于温度变化，地基不均匀趁降和地震因素的影响，易使建筑发生变形或破坏，故在设计时应事先将房屋划分成若干个独立部分，使各部分能自由独立的变化。
这种将建筑物垂直分开的预留缝称为变形缝。
包括伸缩缝，沉降缝和防震缝。
1伸缩缝定义：为防止建筑构件因温度变化，热胀冷缩使房屋出现裂缝或破坏，在沿建筑物长度方向相隔一定距离预留垂直缝隙。
这种因温度变化而设置的缝叫做伸缩逢。
作法：从基础顶面开始，将墙体、楼板、屋顶全部断开使其分成若干段。
伸缩缝间距为60m左右；宽度20mm～30mm。
2沉降缝定义：为防止建筑物各部分由于地基不均匀沉降引起房屋破坏所设置的垂直缝称为沉降缝。
作法：从基础底部断开，并贯穿建筑物全高。
使两侧各为独立的单元，可以垂直自由的沉降。
设置原则：（1）建筑物平面的转折部位（2）建筑的高度和荷载差异较大处（3）(变形缝长度规范)过长建筑物的适当部位（4）地基土的压缩性有着显著差异（5）建筑物基础类型不同以及分期建造房屋的交界处宽度：2、3层50～80mm；4、5层80～120mm；5层以上≥120mm3、防震缝定义：在地震烈度≥8度的地区，为防止建筑物各部分由于地震引起房屋破坏所设置的垂直缝称为防震缝。
作法：从基础顶面断开，并贯穿建筑物全高。
最小缝隙尺寸为50～100mm。
多层钢筋砼15m以下70mm；15m以上按烈度增大缝宽。
缝的两侧应有墙，将建筑物分为若干体型简单、结构刚度均匀的独立单元。
设置原则：（1）房屋立面高差在6m以上（2）房屋有错层，并且楼板高差较大（3）各组成部分的刚度截然不同规定：在地震设防区，当建筑物需设置伸缩缝或沉降缝时，应统一按防震缝对待八．结构变形缝1．伸缩缝：为防止因温度、混凝土收缩等原因引起的过大结构附加应力而设置。
（1）钢筋混凝土结构伸缩缝最大间距(m)结构类别室内或土中露天排架结构装配式10070框架结构装配式7550现浇式5535剪力墙结构装配式6540现浇式4530挡土墙、地下室墙壁等类结构装配式4030现浇式3020注：1装配整体式结构房屋的伸缩缝间距宜按表中现浇式的数值取用；2框架-剪力墙结构或框架-核心筒结构房屋的伸缩缝间距可根据结构的具体布置情况取表中框架结构与剪力墙结构之间的数值；3当屋面无保温或隔热措施时，框架结构、剪力墙结构的伸缩缝间距宜按表中露天栏的数值取用；4现浇挑檐、雨罩等外露结构的伸缩缝间距不宜大于12m.（2）砌体房屋伸缩缝的最大间距(m)屋盖或楼盖类别间距整体式或装配整体式钢筋混凝土结构有保温层或隔热层的屋盖、楼盖50无保温层或隔热层的屋盖40装配式无檩体系钢筋混凝土结构有保温层或隔热层的屋盖、楼盖60无保温层或隔热层的屋盖50装配式有檩体系钢筋混凝土结构有保温层或隔热层的屋盖75无保温层或隔热层的屋盖60瓦材屋盖、木屋盖或楼盖、轻钢屋盖100注：1对烧结普通砖、多孔砖、配筋砌块砌体房屋取表中数值；对石砌体、蒸压灰砂砖、蒸压粉煤灰砖和混凝土砌块房屋取表数值乘以0.8的系数。
建筑地面变形缝和镶边的设置
建筑地面变形缝和镶边的设置一、变形缝设置建筑地面的变形缝应按设计要求设置，并应符合施工规范的规定。
1．变形缝包括伸缩缝、沉降缝和防震缝。
上述所有缝均应与结构相应的缝位置一致，且应贯通建筑地面的各构造层，缝的宽度不宜小于20mm。
2．底层地面的变形缝，应按伸缝、缩缝与沉降缝分别设置。
（1）室外地面工程采用水泥混凝土垫层时，应设置伸缝，其间距一般为30m。
伸缝宽度为20~30mm，上下贯通。
缝内填嵌沥青类材料，伸缝构造见图1（a）。
当沿缝两侧垫层板边加肋时，应做成加肋板伸缝，伸缝构造见图1（b）。
图1 伸缝构造图（a）伸缝；（b）加肋板伸缝1-面层；2-混凝土垫层；3-干铺油毡一层；4-沥青胶泥填缝；5-沥青胶泥或沥青木丝板；6-C10混凝土（2）室内、外地面工程的水泥混凝土垫层，均应设置纵向和横向缩缝。
缩缝的布置是按混凝土施工方向而定，见图2所示。
图2 施工方向与缩缝布置示意（3）缩缝的构造形式和间距与水泥混凝土垫层的使用条件和施工环境温度有关，水泥混凝土垫层缩缝的技术要求，见表1。
混凝土垫层缩缝的技术要求表11）纵向缩缝的构造宜采用平头缝，见图3 （a）；当混凝土垫层板边加肋时，应采用加肋板平头缝，见图3（b）。
当混凝土垫层厚度大于150mm时，可采用企口缝，见图3（c）。
平头缝和企口缝的缝间不应放置任何隔离材料，混凝土浇筑时应互相紧贴。
企口缝尺寸应按设计要求制作，其混凝土浇筑后的拆模时间，混凝土抗压强度不宜低于3MPa。
2）横向缩缝的构造应采用假缝，见图3 （d）。
施工时按规定的间距设置吊模板；或在浇筑混凝土时，将预制的木条埋设在混凝土中，并在混凝土终凝前取出；亦可采用在混凝土强度达到一定要求后用切割机割缝。
假缝的宽度宜为5~20mm，缝的深度宜为混凝土垫层厚度的1/3，缝内填水泥砂浆材料。
（4）混凝土地面两侧荷载相差悬殊时，需按设计要求设置沉降缝。
沉降缝的构造按加肋板伸缝施工，参见图1（b）。
变形缝设置条件.doc
变形缝设置条件
变形缝设置条件可能很多人不怎么了解，觉得只要按照要求来就好了，不能一知半解，要对变形缝设置条件、缝宽、构造要求了解透彻才算真正掌握。
下面就变形缝设置条件和大家简单说一说。
变形缝的设置
①伸缩缝设置部位：设置间距与屋顶和楼板类型有关，最大间距一般为50～75m.设置要求：伸缩缝是从基础顶面开始，将墙体、楼板、屋顶全部构件断开，基础不必断开。
伸缩缝的宽度一般为20～30mm.②沉降缝设置部位：平面形状复杂的建筑物的转角处；建筑物高度或荷载差异较大处；构造类型或基础类型不共处；地基土层有不均匀沉降处；不同时间内修建的房屋各连接部位。
设置要求：其宽度与地基情况及建筑高度有关，一般为20～30mm，在软弱地基上五层以上的建筑其缝宽应适当增加。
沉降缝处的上部构造和基础必须彻底断开。
③防震缝设置要求：防震缝的宽度B与建筑的层数及构造类型有
关
墙体变形缝的构造伸缩缝应保证建筑构件在水平方向自由沉降变形，防震缝主要是防地震水平波的波及，但三种缝的构造基本等同。
构造要点：将建筑构件全部断开，以保证缝两侧自由变形。
变形缝应力图隐蔽，还应采取措施以防止风雨对室内的侵袭。
变形缝设置规范摘录
●《混凝土结构设计规范》9.1 伸缩缝第9.1.1条钢筋混凝土结构伸缩缝的最大间距宜符合表9.1.1的规定。
钢筋混凝土结构伸缩缝最大间距(m)表9.1.1第9.1.2条对下列情况，本规范表9.1.1中的伸缩缝最大间距宜适当减小：1柱高(从基础顶面算起)低于8m的排架结构；2屋面无保温或隔热措施的排架结构；3位于气候干燥地区、夏季炎热且暴雨频繁地区的结构或经常处于高温作用下的结构；4采用滑模类施工工艺的剪力墙结构；5材料收缩较大、室内结构因施工外露时间较长等。
第9.1.3条对下列情况，如有充分依据和可靠措施，本规范表9.1.1中的伸缩缝最大间距可适当增大：1混凝土浇筑采用后浇带分段施工；2采用专门的预加应力措施；3采取能减小混凝土温度变化或收缩的措施。
当增大伸缩缝间距时，尚应考虑温度变化和混凝土收缩对结构的影响。
第9.1.4条具有独立基础的排架、框架结构，当设置伸缩缝时，其双柱基础可不断开。
●《建筑地基基础设计规范》第7.3.1条在满足使用和其他要求的前提下，建筑体型应力求简单。
当建筑体型比较复杂时，宜根据其平面形状和高度差异情况，在适当部位用沉降缝将其划分成若干个刚度较好的单元；当高度差异或荷载差异较大时，可将两者隔开一定距离，当拉开距离后的两单元必须连接时，应采用能自由沉降的连接构造。
第7.3.2条建筑物的下列部位，宜设置沉降缝：1.建筑平面的转折部位；2.、高度差异或荷载差异处；3.长高比过大的砌体承重结构或钢筋混凝土框架结构的适当部位；4.地基土的压缩性有显著差异处；5.建筑结构或基础类型不同处；6.分期建造房屋的交界处。
沉降缝应有足够的宽度，缝宽可按表7.3.2选用。
7.3.3相邻建筑物基础间的净距，可按表7.3.3选用。
房屋沉降缝的宽度表7.3.2相邻建筑物基础间的净距(m)表7.3.3被影响建筑的长高比2.0≤L/H f<3.0 3.0≤L/H f<5.0影响建筑的预估平均沉降量s(mm)70-150 160-250 260-400 >4002-33-66-99-123-66-99-12≥12注：1.表中L为建筑物长度或沉降缝分隔的单元长度(m)；H f为自基础底面标高算起的建筑物高度(m)；2.当被影响建筑的长高比为1.5<L/Hf<2.0时，其间净距可适当缩小。

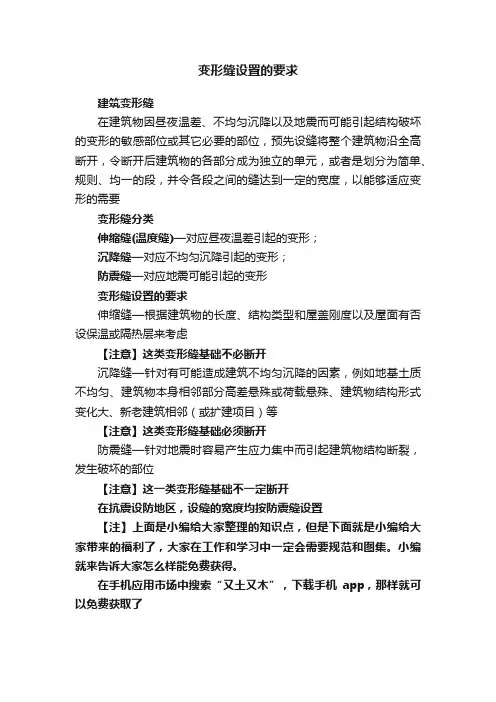

变形缝设置的要求
变形缝设置的要求
建筑变形缝
在建筑物因昼夜温差、不均匀沉降以及地震而可能引起结构破坏的变形的敏感部位或其它必要的部位，预先设缝将整个建筑物沿全高断开，令断开后建筑物的各部分成为独立的单元，或者是划分为简单、规则、均一的段，并令各段之间的缝达到一定的宽度，以能够适应变形的需要
变形缝分类
伸缩缝(温度缝)—对应昼夜温差引起的变形；
沉降缝—对应不均匀沉降引起的变形；
防震缝—对应地震可能引起的变形
变形缝设置的要求
伸缩缝—根据建筑物的长度、结构类型和屋盖刚度以及屋面有否设保温或隔热层来考虑
【注意】这类变形缝基础不必断开
沉降缝—针对有可能造成建筑不均匀沉降的因素，例如地基土质不均匀、建筑物本身相邻部分高差悬殊或荷载悬殊、建筑物结构形式变化大、新老建筑相邻（或扩建项目）等
【注意】这类变形缝基础必须断开
防震缝—针对地震时容易产生应力集中而引起建筑物结构断裂，发生破坏的部位
【注意】这一类变形缝基础不一定断开
在抗震设防地区，设缝的宽度均按防震缝设置
【注】上面是小编给大家整理的知识点，但是下面就是小编给大家带来的福利了，大家在工作和学习中一定会需要规范和图集。
小编就来告诉大家怎么样能免费获得。
在手机应用市场中搜索“又土又木”，下载手机app，那样就可以免费获取了。
变形缝的合理设置
2.1 结构缝设置建筑物的平面形状、空间造型千变万化，结构设计的一个特点是通过在不同部位设置不同性能的变形缝，满足受力合理性的要求，达到简化设计的目的。
结构的变形缝包括伸缩缝、沉降缝和抗震缝三种形式。
变形缝的合理设置原则如下：一般情况下宜采取调整结构平面形状与尺寸、加强构造措施、设置后浇带等方法，尽可能不设变形缝、少设变形缝，如果一定要设置变形缝，则必须保证有足够的变形缝宽度。
2.1.1 伸缩缝设置（1）设置伸缩缝的作用伸缩缝又称温度缝，建筑物设置伸缩逢后，可以部分释放建筑结构由于温度变化和混凝土干缩变形等引起的结构内力，降低产生裂缝的机率。
（2）伸缩缝的间距要求《混凝土结构设计规范》（GB50010-2002）（以下简称《混凝土规范》）明确规定：在未采取措施的情况下，现浇钢筋混凝土框架结构伸缩缝的最大间距为55m、檐沟为25m。
实际工程中由于采取了一系列有效措施、进行了合理施工，伸缩缝的间距已远远超过了规范的允许限值。
（3）增大伸缩缝间距采取的常用措施减少温度应力、减少混凝土浇筑成型过程中的干缩应力、增加结构自身抗力是增大伸缩缝间距所采取的最常用措施。
①在温度变化较大的部位（如顶层、底层等）增大配筋率，如对于板，配置双层双向拉通钢筋网；对于梁，增加纵向拉通钢筋的配置量；②对直接外露的构件（如屋面、露台等），采取有效的保温隔热措施；③在房屋顶层设置温度缝，减少结构的温度区间长度；④上部结构设置后浇带；⑤选用收缩变形较小的水泥品种（如粉煤灰硅酸盐水泥等），减少水泥用量；在混凝土中添加适宜的外加剂（微膨胀剂，简称UEA、TEA等）、抗拉纤维（如PP纤维，资料显示：添加0.90Kg/m3，混凝土抗拉强度增加10%以上）；----建材⑥提高每层楼板的构造配筋率；⑦采用部分预应力钢筋混凝土结构。
（4）伸缩缝的构造要求①伸缩缝的位置伸缩缝通常设置在柱边，其平面位置一般结合建筑物的长度、平面形状、柱网等，根据具体情况布置，图2.1.1a，2.1.1b所示为常见伸缩缝的设置位置。
挡土墙变形缝设置要求
挡土墙变形缝设置要求
一、位置
挡土墙的变形缝应设置在以下位置：
1.沉降缝应根据地形和地质条件进行设置，一般设在地质和地形变化较大或
基础类型不同处；
2.伸缩缝应每隔一定距离设置一道，一般在温度变化较大、结构形式变化较
大或施工段长度较大处；
3.地震缝应根据地震烈度、地震动位移、地震动加速度等参数进行设置，一
般设在地震烈度较高、地震动位移较大或地震动加速度较大的地段。
二、间距
挡土墙的变形缝间距应根据地质、地形、结构形式、施工段长度等因素进行综合考虑，一般情况下，沉降缝间距不宜大于30m，伸缩缝间距不宜大于50m，地震缝间距应根据具体情况进行计算确定。
三、缝宽
挡土墙的变形缝宽度应根据最大可能的变形量进行确定，一般应满足沉降缝的缝宽不应小于50～100mm，伸缩缝的缝宽不应小于50～100mm，地震缝的缝宽应满足地震动位移的要求。
四、构造
挡土墙的变形缝构造应满足变形要求，并应具有足够的承载能力和稳定性。
一般采用柔性材料进行填充，如沥青、橡胶等，同时采用钢筋网片或连接件进行加固。
五、填料
挡土墙的变形缝填料应满足耐久性、稳定性、防水性等要求，一般采用软质材料，如沥青麻丝、软木等。
六、连接
挡土墙的变形缝连接应牢固可靠，防止出现移位、松动等现象。
一般采用焊接、螺丝连接等方式进行固定。
七、高度
挡土墙的变形缝高度应与挡土墙高度相适应，并应满足变形要求。
一般情况下，变形缝的高度应与挡土墙高度相等。
变形缝的设置演示文稿
图17.5 楼地面、顶棚变形缝构造
（a）地面变形缝；（b）顶棚变形缝
第21页，共32页。
17.2.3 屋顶变形缝
17.2.3.1 柔性防水屋顶变形缝 （1）同层等高不上人屋面
不上人屋面变形缝，一般是在缝两侧各砌半砖厚 矮墙，并做好屋面防水和泛水构造处理，矮墙顶部 用镀锌薄钢板或钢筋混凝土盖板盖缝（图17.6）。 （2）同层等高上人屋面
变形缝的设置演示文稿
第1页，共32页。
本章内容
17.1 变形缝的基本概念与设置原则 17.2 变形缝的构造
第2页，共32页。
17.1 变形缝的基本概念与设置原则
17.1.1 变形缝的概念
变形缝是为防止建筑物在外界因素（温度变化、 地基不均匀沉降及地震）作用下产生变形，导致开 裂甚至破坏而人为设置的适当宽度的缝隙。
第8页，共32页。
表17.3 沉降缝的宽度
地基性质 一般地基
软弱地基 湿陷性黄土地基
建筑物高度或层数
H<5m H=5~8m H=10~15m
2~3层 4~5层 6层以上
缝宽（mm） 30 50 70
50~80 80~120 >120 30~50
第9页，共32页。
17.1.2.3 防震缝
建造在抗震设防烈度为6~9度地区的房屋，为避 免破坏，按抗震要求设置的垂直缝隙即防震缝。
17.2.1.1 伸缩缝 根据墙体的材料、厚度及施工条件，伸缩缝可
做成平缝、错口缝、企口缝等形式（图17.1）。 外墙伸缩缝内应填塞具有防水、保温和防腐性
能的弹性材料，如沥青麻丝、泡沫塑料条、橡胶条、 油膏等。如图17.2（a）所示。内侧缝口通常用具有 一定装饰效果的木质盖缝条、金属片或塑料片遮盖， 仅一边固定在墙上，如图17.2（b）所示。
房屋变形缝的设置共6页word资料
房屋变形缝的设置史卫东•简介：在工程实践中,常会遇到不同大小、不同体型、不同层高，建在不同地质条件上的建筑物，对某些建筑物，如果不考虑温度伸缩、沉降和地震的影响，就会产生裂缝，甚至破坏。
下面将结构缝的种类和设置原则分别阐述一下，以利于今后的工作。
[1][2][3]1．伸缩缝（温度变形缝）伸缩缝的主要作用是避免由于温差和砼收缩而使房屋结构产生严重的变形和裂缝。
为了防止房屋在正常使用条件下，由于温差和墙体干缩引起的墙体竖向裂缝，伸缩缝应设在因温度和收缩变形可能引起的应力集中、砌体产生裂缝可能性最大的地方。
温度伸缩缝的间距可通过计算确定，亦可按砌体结构设计规范（GB2019-2019）表6.3.1采用。
砌体房屋温度伸缩缝的最大间距（M）屋盖和楼盖类别间距整配式或装配整体式钢筋混凝土结构有保温层或隔热层的屋盖、楼盖50 无保温层或隔热层的屋盖、楼盖40整配式无檩体系钢筋混凝土结构有保温层或隔热层的屋盖、楼盖60 无保温层或隔热层的屋盖、楼盖50整配式有檩体系钢筋混凝土结构有保温层或隔热层的屋盖、楼盖75 无保温层或隔热层的屋盖、楼盖60瓦材屋盖、木屋盖或楼盖、轻钢屋盖100伸缩缝的做法是从基础顶面开始将两个温度区段的上部结构完全分开。
2. 沉降缝沉降缝是指在工程结构中，为避免因地基沉降不均导致结构沉降裂缝而设置的永久性的变形缝。
沉降缝主要控制剪切裂缝的产生和发展，通过设置沉降缝消除因地基承载力不均而导致结构产生的附加内力，自由释放结构变形，达到消除沉降缝的目的。
实际上它将建筑物划分为两个相对独立的结构承重体系。
沉降缝的设置部位：⑴建筑平面的转折部位；⑵高度差异或荷载差异处；⑶长高比过大的砌体承重结构或钢筋砼框架的适当部位；⑷地基土的压缩性有显著差异处；⑸建筑结构或基础类型不同处；⑹分期建造房屋的交界处。
沉降缝的做法与伸缩缝不同，它要求在沉降缝处将基础连同上部结构完全断开，自成独立单元。
沉降缝的宽度可按表1采用。
变形缝设置原则
6.1.4高层钢筋混凝土房屋宜避免采用本规范第3.4节规定的不规则建筑结构方案，不设防震缝；当需要设置防震缝时，应符合下列规定：1防震缝最小宽度应符合下列要求：1)框架结构房屋的防震缝宽度，当高度不超过15m时可采用70mm；超过15m时，6度、7度、8度和9度相应每增加高度5m、4m、3m和2m，宜加宽20mm。
2)框架-抗震墙结构房屋的防震缝宽度可采用1)项规定数值的70%，抗震墙结构房屋的防震缝宽度可采用1)项规定数值的50%；且均不宜小于70mm。
3)防震缝两侧结构类型不同时，宜按需要较宽防震缝的结构类型和较低房屋高度确定缝宽。
民用建筑设计通则GB 50352—20056．5．3 卫生设备间距应符合下列规定：1 洗脸盆或盥洗槽水嘴中心与侧墙面净距不宜小于0．55m；2 并列洗脸盆或盥洗槽水嘴中心间距不应小于0．70m；3 单侧并列洗脸盆或盥洗槽外沿至对面墙的净距不应小于1．25m；4 双侧并列洗脸盆或盥洗槽外沿之间的净距不应小于1．80m；5 浴盆长边至对面墙面的净距不应小于0．65m；无障碍盆浴间短边净宽度不应小于2m；6 并列小便器的中心距离不应小于0．65m；7 单侧厕所隔间至对面墙面的净距：当采用内开门时，不应小于1．10m；当采用外开门时不应小于1．30m；双侧厕所隔间之间的净距：当采用内开门时，不应小于1．10m；当采用外开门时不应小于1．30m；8 单侧厕所隔间至对面小便器或小便槽外沿的净距：当采用内开门时，不应小于1．10m；当采用外开门时，不应小于1.30 m。
6．6．1 台阶设置应符合下列规定：1 公共建筑室内外台阶踏步宽度不宜小于0.30m，踏步高度不宜大于0.15m，并不宜小于0.10m，踏步应防滑。
室内台阶踏步数不应少于2级，当高差不足2级时，应按坡道设置；2 人流密集的场所台阶高度超过0.70m并侧面临空时，应有防护设施。
6．6．2 坡道设置应符合下列规定：1 室内坡道坡度不宜大于1：8，室外坡道坡度不宜大于1：10；2 室内坡道水平投影长度超过15m时，宜设休息平台，平台宽度应根据使用功能或设备尺寸所需缓冲空间而定；3 供轮椅使用的坡道不应大于1：12，困难地段不应大于1：8；4 自行车推行坡道每段坡长不宜超过6m，坡度不宜大于1：5；5 机动车行坡道应符合国家现行标准《汽车库建筑设计规范》JGJ100的规定；6 坡道应采取防滑措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变形缝设置规范篇一：变形缝设置要求变形缝设置要求变形缝基本概念及相关规定：1. 伸缩缝：连续地设置在建、构筑物应力比较集中的部位，将建、构筑物分割成两个或若干个独立单元，彼此能自由伸缩的竖向或水平缝。
建筑物伸缩缝在地面以下的结构可不断开。
伸缩缝的宽度应满足结构可能的最大伸缩变形的要求，以及其他的要求。
伸缩缝最大间距详见《混凝土结构设计规范》（GB 50010-2002）第9.1.1 条、《砌体结构设计规范》（GB 50003-2001）第6.3.1 条、《钢结构设计规范》（GB 50017-2003）第8.1.5 条、《门式刚架轻型房屋钢结构技术规程》（CECS 102：2002）第4.3.1 条等。
2. 防震缝：设置在建筑中层数、质量、刚度差异过大等、而可能在地震时引起应力或变形集中造成破坏的部位的竖向缝。
防震缝应在地面以上设置。
防震缝的宽度应根据设防烈度和房屋高度确定，对多层房屋可采用50～100mm，对高层房屋可采用100～150mm。
钢结构防震缝的宽度不应小于相应混凝土房屋缝宽的1.5 倍。
3. 沉降缝：设置在同一建筑中因基础沉降产生显著差异沉降和可能引起结构难以承受的内力和变形的部位的竖直缝。
沉降缝不但应贯通上部结构，而且也应贯通基础本身。
沉降缝的宽度不宜小于120mm，并应考虑缝两侧结构非均匀沉降倾斜和地面高差的影响。
4. 抗震缝、伸缩缝在地面以下可不设缝，连接处应加强。
但沉降缝两侧墙体基础一定要分开。
5. 另外，还有墙体控制缝及屋盖分割缝，均需用弹性密封材料填嵌或防护。
6. 施工中留设后浇带或采取专门的预加应力措施可适当增加规范规定的伸缩缝最大间距。
7. 某些标准图集和《2003 结构技术措施》第5.3.13 条规定：现浇悬臂挑檐板或天沟板的伸缩缝间距不应大于15m （与规范规定的12m 不一致）。
伸缩缝宽不小于20mm，缝隙内宜用油膏或其他防渗漏措施处理。
8. 水池、地沟、涵洞、地下室等地下结构的变形缝尚应设置止水带及用其他防渗漏措施处理。
具体详见《地下工程防水技术规范》（GB 50108-2001）第5 节。
篇二：变形缝设置一般要求伸缩缝、沉降缝、防震缝三种建筑物在外界因素作用下常会产生变形，导致开裂甚至破坏。
变形缝是针对这种情况而预留的构造缝。
变形缝可分为伸缩缝、沉降缝、防震缝三种。
伸缩缝建筑构件因温度和湿度等因素的变化会产生胀缩变形。
为此，通常在建筑物适当的部位设置竖缝，自基础以上将房屋的墙体、楼板层、屋顶等构件断开，将建筑物分离成几个独立的部分，使各部分都有伸缩的余地。
变形主要是因温度变化引起的，所以伸缩缝又称温度缝。
建筑物上设置单个伸缩缝的最大间距，应根据建筑材料、结构形式、使用情况、施工条件以及当地气温和湿度变化等因素确定，砖石结构为100～150 米，钢筋混凝土结构为35～75 米，无筋混凝土为10～20 米，各种结构的设计规范中都有相应的规定。
伸缩缝的构造，必须满足建筑结构沿水平方向变形的要求。
外墙上的伸缩缝，为防止风雨侵入室内，要求用有弹性的、憎水的、不易被挤出的材料填嵌缝隙。
常用的材料有沥青麻丝、浸沥青木丝板、氯丁橡胶、泡沫塑料等。
缝口还须用镀锌铁皮、铝板或塑料板等作盖缝处理。
内墙伸缩缝的处理，随室内装修不同而异，可选用木条、木板、塑料板、金属板等盖缝。
楼层地面伸缩缝，可在缝口填嵌沥青麻丝等，上铺活动盖板或橡皮条等，以防灰尘落至下一楼层。
屋顶的伸缩缝，则用镀锌铁皮、铝板或预制钢筋混凝土板等作盖缝处理，着重作好防水。
地下建筑、地下室等处的伸缩缝，出于防水要求，常在防水结构层的外侧或底部加铺玻璃布油毡、橡胶片、镀锌铁皮、紫铜片，以及采用内埋式或可卸式止水带（如橡胶、塑料、金属等），并用沥青砂浆、沥青麻丝或浸沥青木丝板等填嵌缝隙。
在现浇整体式钢筋混凝土建筑中，由于混凝土在浇灌后的一段时间内有较大的收缩变形，以后才趋于稳定，可利用这一特性，将沿钢筋混凝土结构的长向分成几段，中间留缝，待第一期工程施工1～2 个月后，再浇灌合缝。
这种只在施工期间保留的临时性温度收缩缝,称为后浇缝,或称收缩带。
后浇缝的宽度一般为50～100 厘米,缝的间距约为20～25 米，并尽量和施工时的接缝结合设置；缝的填充材料，可用掺铝粉的混凝土。
在建筑物中设置伸缩缝及其最大间距问题，目前认识不尽一致，各国的规定和作法也不相同。
如联邦德国、苏联和一些东欧国家,采取严格的伸缩缝间距,以防止建筑物产生裂缝。
日本、美国等是在计算中考虑温度应力，一般不设伸缩缝。
英国、法国等则处理比较灵活。
中国从20 世纪50 年遵纪守法始,探讨建筑物设置伸缩缝的理论,提出了初步的理论依据，解决了若干工程实际问题。
中国有关伸缩缝的宽度的规定见表1[伸缩缝宽度]。
沉降缝当一幢建筑物建造在不同土质且性质差别较大的地基上，或建筑物相邻部分的高度、荷载和结构形式差别较大，以及相邻墙体基础埋深相差悬殊时，为防止建筑物出现不均匀沉降，以至发生错动开裂，应在差异处设置贯通的垂直缝隙，将建筑物划分若干个可以自由沉降的独立单元。
沉降缝同伸缩缝的显著区别在于沉降缝是从建筑物基础到屋顶全部贯通。
沉降缝宽度与地基性质和建筑高度有关（表2 [沉降缝宽度]）。
沉降缝的构造与伸缩缝基本相同，但盖缝的作法，必须保证相邻两个独立单元能自由沉降。
在砖混结构中，沉降缝两侧建筑的基础通常采用两种方案：①挑梁基础，即在沉降缝一侧墙的基础按正常设置，另一侧的纵墙由悬挑的挑梁承担，梁端另设基础梁和轻质隔墙。
②采用双墙方案，即在沉降缝两侧都设承重墙，以保证每个独立单元都有纵横墙封闭联结，结构整体性好。
在两承重墙间距较小时，为克服基础的偏心受力，可采用在平面布置上为两排交错设置的独立基础，上放承墙的基础梁。
沉降缝同时起着伸缩缝的作用，在同一个建筑物内，两者可合并设置，但伸缩缝不能代替沉降缝。
在钢筋混凝土框架结构中的沉降缝通常采用双柱悬挑梁或简支梁作法。
在地震区，凡设置伸缩缝或沉降缝的，都应根据地震要求增加缝的宽度，防止在地震时两墙由于震幅不同而相撞。
防震缝其设置要求见建筑防震。
篇三：变形缝设置规范摘录●《混凝土结构设计规范》9.1 伸缩缝??第9.1.1 条钢筋混凝土结构伸缩缝的最大间距宜符合表9.1.1 的规定。
钢筋混凝土结构伸缩缝最大间距(m) 表9.1.1第9.1.2 条对下列情况，本规范表9.1.1 中的伸缩缝最大间距宜适当减小：1 柱高(从基础顶面算起)低于8m 的排架结构；2 屋面无保温或隔热措施的排架结构；3 位于气候干燥地区、夏季炎热且暴雨频繁地区的结构或经常处于高温作用下的结构；4 采用滑模类施工工艺的剪力墙结构；5 材料收缩较大、室内结构因施工外露时间较长等。
第9.1.3 条对下列情况，如有充分依据和可靠措施，本规范表9.1.1 中的伸缩缝最大间距可适当增大：1 混凝土浇筑采用后浇带分段施工；2 采用专门的预加应力措施；3 采取能减小混凝土温度变化或收缩的措施。
当增大伸缩缝间距时，尚应考虑温度变化和混凝土收缩对结构的影响。
第9.1.4 条具有独立基础的排架、框架结构，当设置伸缩缝时，其双柱基础可不断开。
● 《建筑地基基础设计规范》第7.3.1 条在满足使用和其他要求的前提下，建筑体型应力求简单。
当建筑体型比较复杂时，宜根据其平面形状和高度差异情况，在适当部位用沉降缝将其划分成若干个刚度较好的单元；当高度差异或荷载差异较大时，可将两者隔开一定距离，当拉开距离后的两单元必须连接时，应采用能自由沉降的连接构造。
第7.3.2 条建筑物的下列部位，宜设置沉降缝：1.建筑平面的转折部位；2.、高度差异或荷载差异处；3.长高比过大的砌体承重结构或钢筋混凝土框架结构的适当部位；4.地基土的压缩性有显著差异处；5.建筑结构或基础类型不同处；6.分期建造房屋的交界处。
沉降缝应有足够的宽度，缝宽可按表7.3.2 选用。
7.3.3 相邻建筑物基础间的净距，可按表7.3.3 选用。
房屋沉降缝的宽度表7.3.2相邻建筑物基础间的净距(m) 表7.3.3● 《高层建筑混凝土技术规程》4.3.10 设置防震缝时，应符合下列规定：1 防震缝最小宽度应符合下列要求：1）框架结构房屋，高度不超过15m 的部分，可取70mm；超过15m 的部分，6 度、7 度、8 度和9 度相应每增加高度5m、4m、3m 和2m，宜加宽20mm；2）框架-剪力墙结构房屋可按第一项规定数值的70%采用，剪力墙结构房屋可按第一项规定数值的50%采用，但二者均不宜小于70mm。
2 防震缝两侧结构体系不同时，防震缝宽度应按不利的结构类型确定；防震缝两侧的房屋高度不同时，防震缝宽度应按较低的房屋高度确定；3 当相邻结构的基础存在较大沉降差时，宜增大防震缝的宽度；4 防震缝宜沿房屋全高设置；地下室、基础可不设防震缝，但在与上部防震缝对应处应加强构造和连接；5 结构单元之间或主楼与裙房之间如无可靠措施，不应采用牛腿托梁的做法设置防震缝。
4.3.11 抗震设计时，伸缩缝、沉降缝的宽度均应符合本规程第4.3.10 条防震缝最小宽度的要求。
4.3.12 高层建筑结构伸缩缝的最大间距宜符合表4.3.12 的规定。
4.3.13 当采用下列构造措施和施工措施减少温度和混凝土收缩对结构的影响时，可适当放宽伸缩缝的间距。
1 顶层、底层、山墙和纵墙端开间等温度变化影响较大的部位提高配筋率；2 顶层加强保温隔热措施，外墙设置外保温层；3 每30～40m 间距留出施工后浇带，带宽800～1000mm，钢筋采用搭接接头，后浇带混凝土宜在两个月后浇灌；4 顶部楼层改用刚度较小的结构形式或顶部设局部温度缝，将结构划分为长度较短的区段；5 采用收缩小的水泥、减少水泥用量、在混凝土中加入适宜的外加剂；6 提高每层楼板的构造配筋率或采用部分预应力结构。
??●??《建筑抗震设计规范》3.4.5 体型复杂、平立面特别不规则的建筑结构，可按实际需要在适当部位设置防震缝，形成多个较规则的抗侧力结构单元。
3.4.6 防震缝应根据抗震设防烈度、结构材料种类、结构类型、结构单元的高度和高差情况，留有足够的宽度，其两侧的上部结构应完全分开。
当设置伸缩缝和沉降缝时，其宽度应符合防震缝的要求。
??????多层砌体房屋和底部框架、内框架房屋7.1 一般规定7.1.1 本章适用于烧结普通粘土砖、烧结多孔粘土砖、混凝土小型空心砌块等砌体承重的多层房屋，底层或底部两层框架-抗震墙和多层的多排柱内框架砖砌体房屋。
7.1.7 多层砌体房屋的结构体系，应符合下列要求：1 应优先采用横墙承重或纵横墙共同承重的结构体系。
2 纵横墙的布置宜均匀对称，沿平面内宜对齐，沿竖向应上下连续；同一轴线上的窗间墙宽度宜均匀。
3 房屋有下列情况之一时宜设置防震缝，缝两侧均应设置墙体，缝宽应根据烈度和房屋高度确定，可采用50～100mm：1)房屋立面高差在6m 以上；2)房屋有错层，且楼板高差较大；3)各部分结构刚度、质量截然不同。
