在MIDAS里模拟前支点挂篮
迈达斯挂篮建模计算说明
迈达斯挂篮建模计算说明挂篮建模计算说明1、建模内容模型采用Midas civil整体建模(因挂篮为对称结构,仅建立单侧即可)建模内容:挂篮主桁(贝雷片)、贝雷片支撑架(L50*5)、后锚梁(2[32b)、底横梁(2[36b)、外模导梁(2[32b)、内膜导梁(2[36b)、前上横梁(2I45b)、底模纵梁(I32b)、吊杆(Φ=32mm精轧螺纹钢)。
不需建立的模型:挂篮前支腿、后支腿、滑道梁、侧模、底模(包含背楞和面板)。
挂篮材料参数详见附1表1 材料设计参数表序号材料规格材质容重(kN/m3)使用部位1 新浇筑混凝土C50 262 贝雷片321型16Mn 挂篮主桁3 角钢L50*5 Q235 78.5 贝雷片支撑架4 槽钢2[32b Q235 78.5 后锚梁5 槽钢2[36b Q235 78.5 底横梁6 槽钢2[32b Q235 78.5 外膜导梁7 槽钢2[36b Q235 78.5 内膜导梁8 工字钢2I45b Q235 78.5 前上横梁9 工字钢I32b Q235 78.5 底模纵梁10 精轧螺纹钢Φ=32mm PSB785 78.5 吊杆2、挂篮结构挂篮结构图详见附图1,图中挂篮前支腿到前上横梁长度为变量,具体变量位置为图中青色圆圈内,变量在原有基础上增加“n”,单位为mm,“n”值规则如下:学号1-9,n=学号×10学号10-99,n=学号学号99以上,n=学号/103、荷载(1)混凝土荷载混凝土荷载截面详见附图2(混凝土荷载采取线荷载加载在底模纵梁上,每根纵梁承受的砼荷载在图中已用蓝色线条分割),图中底板厚度为变量,具体变量位置为图中青色圆圈内,变量在原有基础上增加“n”,单位为mm,“n”值规则如下:学号1-9,n=学号×10学号10-99,n=学号学号99以上,n=学号/10(2)其他荷载外模荷载10KN/m,外模长度4.2m,外包已浇筑梁段0.5m。
midas Civil在桥梁施工设施上的应用
1.贝雷梁施工支架设计与施工关键技术(广西公路桥梁工程总公司)
目录
① 贝雷梁施工支架 ② 碗扣式满堂支架 ③ 零号块施工支架 ④ 拱桥施工临时支架 ⑤ 主塔横梁施工支架
结论:
➢ 通过预压试验成果分析,理论计算变形值与试验值有一定的差距,并且在跨中出现了横向不均匀沉降,这主要是因为梁式支架 系统横向刚度均匀性、贝雷梁组件结点刚度以及各种荷载存在的误差。为实现施工支架变形的精确控制,预拱度值适当提高了 3~5mm,而在梁式支架腹腔内设置少量配重,施工中根据变形量测结果,调整配重,从而实现支架变形的精确控制。
结论: ➢ 模板系统的竖肋、龙骨等的强度和刚度均满足规范要求。 ➢ 晋陕黄河特大桥绝大多数桥墩设计为空心高墩,现已基本完工。施工中采用翻模
施工,安全、经济、高效、质量有保障。施工的最大难点是外侧模板的拆除,施 工中必须严格按照方案进行,对即将拆除的模板必须保证有足够的连接螺栓,以 防止模板坠落伤人。墩身翻模施工外挂工作平台,内搭脚手架的施工方法适用于 空心高墩的施工,具有较高的推广应用价值。
目录
① 桥墩模板设计 ② 空心墩翻模施工技术 ③ 拱桥Y形刚构移动模板设计 ④ 倾斜塔柱液压自爬模大节段施工技术 ⑤ 水中承台底模分析
4.倾斜塔柱液压自爬模大节段施工技术(中铁大桥局集团二公司)
目录 ① 桥墩模板设计 ② 空心墩翻模施工技术 ③ 拱桥Y形刚构移动模板设计 ④ 倾斜塔柱液压自爬模大节段施工技术 ⑤ 水中承台底模分析
④ 大,倾斜角度大,内外侧面倾斜角度达到18.2°和13.9°,而常规液压自爬模施工节段高
⑤ 度一般为4.5m,且液压自爬模结构本身一般较少考虑较大倾斜角度塔柱引起的不平衡侧压 力,爬模架体在较大不平衡水平力及较大悬臂长度( 与节段高度相关) 的工况下,结构强度 及稳定性难以保证,且会在混凝土浇注过程发生较大变形,容易造成塔柱混凝土质量问题。 ➢ 根据对本工程各种工况的计算分析,通过对目前常规液压自爬模结构与布置进行调整与优 化,并通过利用塔柱劲性骨架与爬模系统的协同作用及其他施工辅助措施,此处倾斜塔柱 的6m大节段液压自爬模施工方案能满足施工要求。 ➢ 对塔柱俯面爬架系统利用MIDAS计算软件建模,并模拟混凝土浇注工况加载爬模自重、施 工荷载、塔柱混凝土不平衡侧压力等荷载进行计算分析,计算结论为: 爬模系统各构件应 力均能满足设计要求,但爬模顶部的外倾变形达到40mm。为解决爬模上悬臂端的变形大 的问题,在塔柱混凝土浇注工况,受力爬架顶部与塔柱劲性钢骨架主受力桁片进行了连接, 充分利用骨架主桁片的刚度,使其协同受力。通过爬架与劲性骨架连接协同受力的计算分 析,爬模的顶部变形量完全满足规范要求。

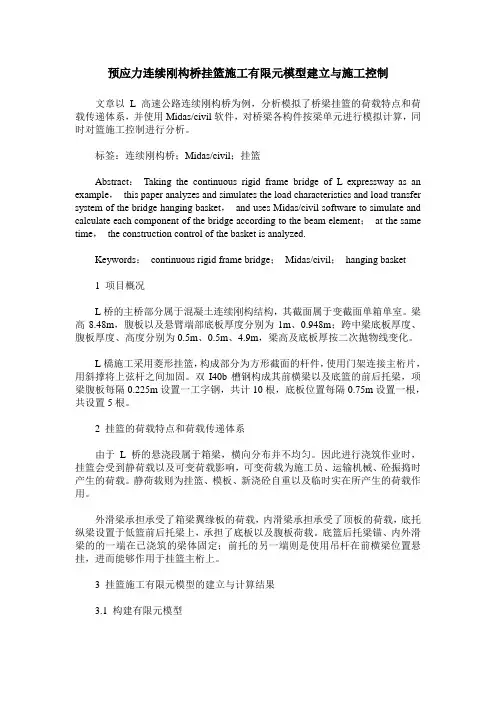

预应力连续刚构桥挂篮施工有限元模型建立与施工控制
预应力连续刚构桥挂篮施工有限元模型建立与施工控制文章以L高速公路连续刚构桥为例,分析模拟了桥梁挂篮的荷载特点和荷载传递体系,并使用Midas/civil软件,对桥梁各构件按梁单元进行模拟计算,同时对篮施工控制进行分析。
标签:连续刚构桥;Midas/civil;挂篮Abstract:Taking the continuous rigid frame bridge of L expressway as an example,this paper analyzes and simulates the load characteristics and load transfer system of the bridge hanging basket,and uses Midas/civil software to simulate and calculate each component of the bridge according to the beam element;at the same time,the construction control of the basket is analyzed.Keywords:continuous rigid frame bridge;Midas/civil;hanging basket1 项目概况L桥的主桥部分属于混凝土连续刚构结构,其截面属于变截面单箱单室。
梁高8.48m,腹板以及悬臂端部底板厚度分别为1m、0.948m;跨中梁底板厚度、腹板厚度、高度分别为0.5m、0.5m、4.9m,梁高及底板厚按二次抛物线变化。
L橋施工采用菱形挂篮,构成部分为方形截面的杆件,使用门架连接主桁片,用斜撑将上弦杆之间加固。
双I40b槽钢构成其前横梁以及底篮的前后托梁,项梁腹板每隔0.225m设置一工字钢,共计10根,底板位置每隔0.75m设置一根,共设置5根。
2 挂篮的荷载特点和荷载传递体系由于L桥的悬浇段属于箱梁,横向分布并不均匀。
基于MIDAS的连续梁挂篮仿真模拟分析
模型, 计算挂篮在 最重 梁段 浇注混凝 土的工况下挂 篮结构 的强度和稳定 性 , 并对 挂篮在 行走过 程 的抗
倾覆 性进行验 算 , 保证挂篮 结构本 身以及 施工过程 中全桥 的安 全性 。结 果表 பைடு நூலகம் : 挂篮 结构 受力安 全是
保证 悬臂施 工的关键 ; 该 菱形挂篮在 2种工况下 均具有较好 的稳 定性 , 满足施 工安全要 求。
Ab s t r a c t:Ta ki ng t he a pp l i c a t i o n o f h a ng i ng ba s ke t f o r c o nt i nu ou s be a m i n a r a i l wa y br i d ge t ha t i s un de r c o ns t r uc t i o n a s a n e x a mpl e,a n i nt e gr a l mo de l o f t h e ha ng i ng ba s ke t wa s e s t a bl i s he d wi t h MI DAS,a s o f t wa r e f o r f i ni t e e l e me nt a na l y s i s .I n or d e r t o gu a r a nt e e t h e s a f e t y of ha ng i n g b a s ke t a nd t he br i d ge,t he s t r u c t ur a l s t r e n gt h a nd s t a b i l i t y o f t he h a ng i ng b a s ke t u nde r t he wo r ki ng c o n di t i on o f p ou r i ng t he he a v i e s t be a m wa s c a l c ul a t e d, a nd t he o ve r t ur n r e s i s t a n c e o f ha ng i ng ba s ke t d ur i n g i t s mov e me n t wa s c he c ke d .The r e s ul t s s h o w t ha t i t i s c r i t i c a l t o ke e p t h e s a f e t y of ha n gi n g b a s ke t d ur i n g t h e c ons t r uc t i o n o f c a n t i l e v e r ; t he di a mo nd — s ha p e d ha n gi n g ba s ke t ma i nt a i ns s t a b i l i t y u nd e r t wo wo r ki ng c o nd i t i o ns . Ke y wo r d s :c o nt i n uo us b e a m ;ha ngi ng b a s ke t ;ma i n t r u s s;o ve r t ur n r e s i s t a nc e
使用桥博、midas计算时经常遇到的问题
使用桥博、midas计算时经常遇到的问题大家在使用桥博、midas的时候经常会遇到些问题,希望大家把这些问题发出来,省的其他人在犯!!我先来说几条A:桥博0、桥博内裂缝输出单位为mm,内力输出单位为KN,弯矩输出单位KN*m,应力输出单位Mpa1、从CAD中往桥博里面导入截面或者模型时,CAD里面的坐标系必须是大地坐标系。
2、桥博里面整体坐标系是向上为正,所以我们在输荷载的时候如果于整体坐标系相反就要输入负值。
3、从CAD往桥博里导截面时,将截面放入同一图层里面,不同区域用不同颜色区分之。
4、桥博使用阶段单项活载反力未计入冲击系数。
5、桥博使用阶段活载反力已计入1.2的剪力系数。
6、计算横向力分布系数时桥面中线距首梁距离:对于杠杆法和刚性横梁法为桥面的中线到首梁的梁位线处的距离;对于刚接板梁法则为桥面中线到首梁左侧悬臂板外端的距离,用于确定各种活载在影响线上移动的位置。
7、当构件为混凝土构件时,自重系数输入1.04.8、桥博里通过截面修改来修改截面钢筋时,需将“添加普通钢筋”勾选去掉,在截面里输入需要替换的钢筋就可以把钢筋替换掉。
9、在施工阶段输入施工荷载后,可以通过查看菜单中的“显示内容设定”将显示永久荷载勾选上,这样就可以看看输入的荷载位置、方向是否正确。
10、桥博提供自定义截面,但是当使用自定义截面后,显示和计算都很慢,需要耐心。
11、桥博提供材料库定义,建议大家定义前先做一下统一,否则模型拷贝到其他电脑上时材料不认到那时就头疼了。
12、有效宽度输入是比较繁琐的事情,大家可以用脚本数据文件,事先在excel 中把有效宽度计算好,用Ultraedit列选模式往里面粘贴,很方便!!14、当采用直线编辑器中的抛物线建立模型时,需要3个控制截面,第一个控制截面无所谓,第二个控制截面向后抛,第三个控制截面向前抛,桥博里面默认的是二次抛物线!!15、当采用直线编辑器建立模型时,控制截面要求点数必须一致,否则告诉你截面不一致。

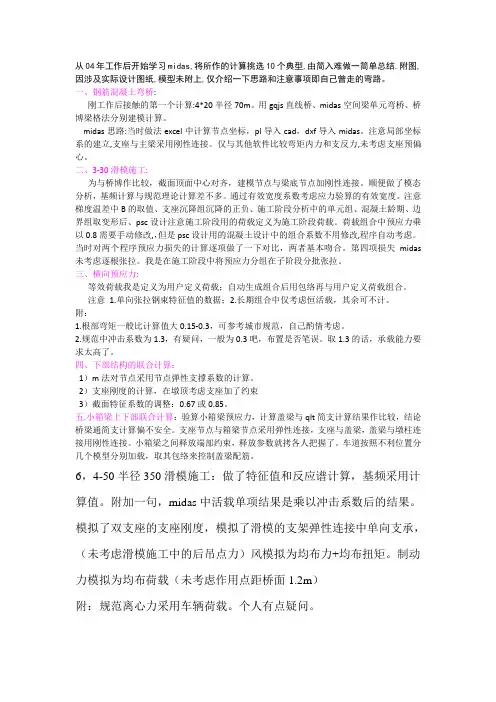

Midas 使用经验
从04年工作后开始学习midas,将所作的计算挑选10个典型,由简入难做一简单总结.附图,因涉及实际设计图纸,模型未附上,仅介绍一下思路和注意事项即自己曾走的弯路。
一、钢筋混凝土弯桥:刚工作后接触的第一个计算:4*20半径70m。
用gqjs直线桥、midas空间梁单元弯桥、桥博梁格法分别建模计算。
midas思路:当时做法excel中计算节点坐标,pl导入cad,dxf导入midas。
注意局部坐标系的建立,支座与主梁采用刚性连接。
仅与其他软件比较弯矩内力和支反力,未考虑支座预偏心。
二、3-30滑模施工:为与桥博作比较,截面顶面中心对齐,建模节点与梁底节点加刚性连接。
顺便做了模态分析,基频计算与规范理论计算差不多。
通过有效宽度系数考虑应力验算的有效宽度。
注意梯度温差中B的取值、支座沉降组沉降的正负、施工阶段分析中的单元组、混凝土龄期、边界组取变形后、psc设计注意施工阶段用的荷载定义为施工阶段荷载。
荷载组合中预应力乘以0.8需要手动修改,,但是psc设计用的混凝土设计中的组合系数不用修改,程序自动考虑。
当时对两个程序预应力损失的计算逐项做了一下对比,两者基本吻合。
第四项损失midas 未考虑逐根张拉。
我是在施工阶段中将预应力分组在子阶段分批张拉。
三、横向预应力:等效荷载我是定义为用户定义荷载;自动生成组合后用包络再与用户定义荷载组合。
注意1.单向张拉钢束特征值的数据;2.长期组合中仅考虑恒活载,其余可不计。
附:1.根部弯矩一般比计算值大0.15-0.3,可参考城市规范,自己酌情考虑。
2.规范中冲击系数为1.3,有疑问,一般为0.3吧,布置是否笔误。
取1.3的话,承载能力要求太高了。
四、下部结构的联合计算:1)m法对节点采用节点弹性支撑系数的计算。
2)支座刚度的计算,在墩顶考虑支座加了约束3)截面特征系数的调整:0.67或0.85。
五.小箱梁上下部联合计算:验算小箱梁预应力,计算盖梁与qlt简支计算结果作比较,结论桥梁通简支计算偏不安全。
某斜拉桥牵索挂篮计算书(midas建模计算)
4.6 主纵梁中支点承压块 ............................................................................................................................ 28 4.7 反力轮检算 ........................................................................................................................................... 28 4.7.1 销轴检算 ................................................................................................................................... 28 4.7.2 局部承压 ................................................................................................................................... 28 5、结论与建议 ........................................................................................................................................程概况
佛山市龙湾大桥主桥采用跨径30+125+290+125+30m=600m预应力砼双塔双索面斜拉桥, 主梁采用预应力砼双边箱断面,全宽32.5m,中心线高度3.0m,顶板设双向2%横坡,底板水 平。主梁采用C55 砼。 ①、节段划分 综合考虑结构受力、节段重量、张拉设备和施工周期等因素,标准梁段长度为 5.5m, 节段重量约为440 吨, 悬臂施工节段共25个。 0#块顶面长度11.9m, 过渡孔现浇段长度37.5m, 采用支架现浇。边跨合龙段长度为2.0m,中跨合龙段长度为4.8m。 主梁参数表 节段编号 0#块 1#块 2#块 边跨 3#~19# 20# 边跨合拢段 过渡孔现浇段 1'#块 2'#块 中跨 3'#~25'# 中跨合拢段 5.5 5.6/2 436.8 416/2 节段长度(m) 11.9 4.25 5.5 5.5 5.5 2.8 36.82 4.25 5.5 表1 节段重量(t) 1387.9 390 449.1 436.8 457.6 190.1 4234.4 390 449.1
挂篮模拟
挂篮模拟
一个块段的施工一般可以模拟成一下几个工况:
1、挂蓝前移、就位
2、绑扎块段钢筋、立模
3、浇注块段混凝土,养护混凝土
4、张拉预应力筋
在桥博软件中有几种挂蓝操作方式,其中介绍二种方法:
一、基本方法:
第N块段施工:
1、 n阶段:模拟挂蓝安装帮扎钢筋、立模、浇注混凝土。
如果不是第一次安装挂蓝,可以同时在这个阶段中拆除上一阶段的挂蓝。
如果本阶段不是第一个施工阶段,对于现浇梁,本阶段的施工时间要大于加载龄期(真实时间)
2、新建n+1阶段:挂蓝加载,以模拟混凝土的浇注;输入单元号和单元自重系数。
3、新建n+2阶段:转移锚固,同时安装块段单元,张拉本阶段预应力钢束,模拟张拉脱模的工况。
本块段操作完毕,重复n~n+2阶段的内容,进行N+1块段的施工。
二、简便方法:
第N块段施工:
n阶段:进行挂蓝安装、如果不是第一次安装挂蓝,可以同时在这个阶段中拆除挂蓝,
n+1阶段:安装N块段单元,以模拟混凝土的浇注
n+2阶段:张拉本阶段预应力钢束
本块段操作完毕,重复n~n+2阶段的内容,进行N+1块段的施工。
只要掌握了基本原理,摸清施工步骤的关键环节,可以灵活设置施工阶段,以节省计算时间。
使用桥博、midas计算时经常遇到的问题总结
使用桥博、midas计算时经常遇到的问题总结midas计算时经常遇到的问题总结(更新至09-7-26):loveliness:大家在使用桥博、midas的时候经常会遇到些问题,希望大家把这些问题发出来,省的其他人在犯!!我先来说几条[b][font=黑体][size=5][color=Blue]A:桥博[/color][/size][/font][/b]0、桥博内裂缝输出单位为mm,内力输出单位为KN,弯矩输出单位KN*m,应力输出单位Mpa1、从CAD中往桥博里面导入截面或者模型时,CAD里面的坐标系必须是大地坐标系。
2、桥博里面整体坐标系是向上为正,所以我们在输荷载的时候如果于整体坐标系相反就要输入负值。
3、从CAD往桥博里导截面时,将截面放入同一图层里面,不同区域用不同颜色区分之。
4、桥博使用阶段单项活载反力未计入冲击系数。
5、桥博使用阶段活载反力已计入1.2的剪力系数。
6、计算横向力分布系数时桥面中线距首梁距离:对于杠杆法和刚性横梁法为桥面的中线到首梁的梁位线处的距离;对于刚接板梁法则为桥面中线到首梁左侧悬臂板外端的距离,用于确定各种活载在影响线上移动的位置。
7、当构件为混凝土构件时,自重系数输入1.04.8、桥博里通过截面修改来修改截面钢筋时,需将添加普通钢筋勾选去掉,在截面里输入需要替换的钢筋就可以把钢筋替换掉。
9、在施工阶段输入施工荷载后,可以通过查看菜单中的显示内容设定将显示永久荷载勾选上,这样就可以看看输入的荷载位置、方向是否正确。
10、桥博提供自定义截面,但是当使用自定义截面后,显示和计算都很慢,需要耐心。
11、桥博提供材料库定义,建议大家定义前先做一下统一,否则模型拷贝到其他电脑上时材料不认到那时就头疼了。
12、有效宽度输入是比较繁琐的事情,大家可以用脚本数据文件,事先在excel中把有效宽度计算好,用Ultraedit列选模式往里面粘贴,很方便!!14、当采用直线编辑器中的抛物线建立模型时,需要3个控制截面,第一个控制截面向后抛物线,后两个控制截面向前抛物线,桥博里面默认的是二次抛物线!!15、当采用直线编辑器建立模型时,控制截面要求点数必须一致,否则告诉你截面不一致。
在MIDAS里模拟前支点挂篮
如何在MIDAS里模拟前支点挂篮?如何实现索力锚固转移到主梁上?1.用集中荷载模拟挂篮荷载。
有时还要考虑前支点处弯矩,具体情况具体分析。
在钝化挂篮荷载的同时,激活相对应索的索力,实现索力作用在主梁上。
这儿需要定义荷载组,把相应阶段的荷载定义不同的荷载组。
2. zdp2004兄是问如何用midas模拟,模拟混凝土形成强度,参加主梁工作这个阶段吧。
这个阶段在桥博中可以模拟成挂篮的转移锚固,作用于挂篮的力反作用于主梁上。
同理,在midas中,模拟这个过程,只能通过荷载的变化来模拟,就是在midas中一个施工阶段添加子步骤(同一施工阶段的结构模型和边界条件相同,但加载的时期和荷载可以发生变化)。
就象楼上房地产兄说得,用集中荷载模拟挂篮荷载,当然还有新浇注混凝土的湿重。
具体做法如下:在静力荷载工况中定义湿重和挂篮(当然包括自重和预应力等等,这里只说明挂篮的模拟),然后再定义荷载组(手册上有)。
每个阶段定义2个子步骤,用来模拟移动挂篮(第2天或3天,是张拉预应力天数),浇注混凝土(第5天=施工阶段天数12d-养护天数7d)和转移锚固。
以中间施工阶段(第6号块)为例进行说明,开始,激活6号块混凝土结构组,和相应的预应力荷载组,钝化6号块湿重,本施工阶段第一天用来模拟挂篮转移锚固的过程;第3天,激活7号段挂篮荷载,钝化6号挂篮荷载,用来模拟挂篮的移动;第5天,激活7号块湿重,用来模拟混凝土的浇注,以后重复以上过程。
这里需要说明一点,如果是做施工监控,想得到预拱度可以不加湿重,或者对预拱度进行修正,因为在模拟浇注混凝土时,没有形成新节点,那么新生成节点的挠度并没有累计到预拱度中,如果是设计可以象上面过程考虑。
请指正,大家共同进步!3.请问liwencsru兄,为什么说做桥梁监控不需要考虑湿重呢?虽然在挂蓝中浇筑混凝土并没有形成新的节段,但是会通过挂蓝对已有节段挠度产生影响,这个会直接反应在MIDAS中的预拱度图形中,即对前面节段的预拱度产生影响.这是我的理解,还请指正.4.楼上的兄弟,我就用MIDAS计算桥梁用于桥梁监控制中。
MIDAS三角形挂篮建模计算书
三角挂篮Midas/Civil计算1 计算依据⑴《某连续梁图纸1》;⑵《某连续梁图纸2》;⑶《钢结构设计规范》(GB50017-2003);⑷《路桥施工计算手册》人民交通出版社;⑸《MIDAS/civil》计算软件。
2 工程概况某连续梁,上部结构采用四跨预应力混凝土变截面连续箱梁,为三向预应力结构,全长230m。
桥梁采用单箱单室直腹板截面,中支点梁高6.5m,边支点和中跨跨中梁高3.5m,箱梁底板呈抛物线变化,箱梁标准段顶宽12.2m,底宽6.7m,外侧挑臂长2.75m,腹板厚0.48m~0.80m,顶板厚0.40m~0.5m,底板厚0.40~0.90m。
墩顶设置横梁,中横梁厚为2.4m、端横梁厚为1.25m。
箱梁两侧腹板与顶底板相交处外侧均采用圆弧倒角过渡。
全桥共设置两个主跨合龙段和两个边跨合龙段。
0#块段长10.0m,合龙段长2.0m,1#~5#段长3.0m,6#~9#段长3.5m,11#(边跨直线段)节段长9.75m,最重悬臂浇注段为1#段,其重量约为150.43t。
3 施工方案综述在0#段顶面对称拼装好挂篮后,即进行1#段的悬臂浇筑施工。
挂篮施工时,底模、外侧模随主桁向前移动就位后,按照以下程序施工:⑴绑扎底板、腹板钢筋网和波纹管。
⑵将内模架就位并调整好标高。
⑶绑扎顶板钢筋和预应力管道。
⑷浇筑混凝土。
⑸养护、穿束。
⑹张拉,压浆。
⑺脱模。
当所浇梁段张拉后,挂篮再往前移动进行下一节段施工,如此循环推移,直至完成最后一节悬臂梁段施工。
图3-1 悬臂浇筑段施工工艺框图4 挂篮计算4.1挂篮设计挂篮结构形式为三角挂挂篮,主桁采用2[40b工字钢,上横梁采用2I45b,下横梁采用2[36b,外膜导梁采用2[32b,内膜导梁采用2[36b,底纵梁采用I32b,侧模骨架采用型钢桁片结构,底模采用加工的定型钢模,横肋采用[10,面板采用6mm厚钢板。
挂篮吊杆采用φ32精轧螺纹钢,主桁片利用箱梁竖向预应力束进行锚固。
Midas Civil软件应用-挂篮建模
目录
• 引言 • 挂篮建模基础 • MIDAS Civil软件中的挂篮建模 • 挂篮模型的验证与优化 • 实际工程中的应用案例 • 结论与展望
01
引言
目的和背景
挂篮施工是桥梁施工中的一种常见方法,主要用于悬臂 浇筑施工。为了模拟挂篮施工过程,需要使用专业的桥 梁施工仿真软件。
适用性
挂篮必须满足施工需要,方便施工人员作 业。
环保性
挂篮的设计应考虑环保性,减少对周围环 境的影响。
MIDAS Civil软件中的挂篮
03
建模
创建挂篮模型
01 打开MIDAS Civil软件,选择“新建模型”并选择 “挂篮”类型。
02 在“模型设置”中,输入挂篮的尺寸、材料属性 等基本信息。
02 使用软件提供的工具,如拉伸、旋转等,创建挂 篮的各个部分,并按照实际结构进行组装。
挂篮的材料属性设置
在“材料库”中选择 适合挂篮的材料,如 钢材、混凝土等。
根据需要,为挂篮的 不同部位设置不同的 材料属性,以模拟实 际情况。
根据所选材料,设置 相应的弹性模量、泊 松比、密度等物理属 性。
挂篮的边界条件和载荷设置
根据实际施工情况,为挂篮的 底部和侧面设置约束条件,如 固定约束、自由约束等。
06
结Civil软件中得到 了广泛应用,为桥梁施工监控和设计
提供了高效、精确的方法。
MIDAS Civil软件具有强大的建模和 后处理功能,能够处理复杂的施工过 程和边界条件,提高建模精度和计算
效率。
通过挂篮建模,可以模拟桥梁施工过 程,预测施工中的变形、应力和稳定 性,为施工控制提供依据。
总结词
精细化设计的需求
MidasCivil软件应用——挂篮建模
添加标题
挂篮建模的优势:可以提前预 测施工过程中的问题和优化设 计方案,提高施工质量和安全 性。
建立挂篮模型:根据实际工程需求,使用MidasCivil软件建立挂篮模型。 定义材料属性:为挂篮模型指定合适的材料属性,如弹性模量、泊松比等。 施加边界条件:根据实际施工条件,对挂篮模型施加相应的边界条件。 计算分析:对挂篮模型进行计算分析,得出相应的内力和变形结果。
自动化建模: MidasCivil软件 支持自动化建 模,减少了手 动操作和重复
劳动。
高效的数据处理: MidasCivil软件 具备高效的数据 处理能力,可以 快速处理大量建
模数据。
MidasCivil软件 采用高精度算 法,能够准确 模拟挂篮的受 力情况和变形
趋势。
该软件具备强 大的非线性分 析功能,能够 考虑挂篮在复 杂环境下的非
挂篮建模: MidasCivil软件在 桥梁建设中的应用
未来发展:拓展到 更多领域,如隧道、 高层建筑等
技术创新:提高软 件性能,增强建模 精度和效率
行业趋势:与BIM 技术的结合,实现 更智能化的工程管 理
界面优化:更加直观、易用的界面设计,减少学习成本。 功能增强:增加更多高级功能,提高建模效率和精度。 云服务支持:提供云存储和计算资源,方便用户进行大规模建模和计算。 社区支持:建立更加活跃的社区,提供更多学习资源和互助机会。
解决方案:检查模型建立过程中是 否遵循了正确的建模流程和规范, 以及模型网格划分是否合理
问题描述:在挂篮建 模过程中,经常出现 模型调整困难,导致 建模进度受阻
解决方案:通过优化建 模流程,提高建模精度, 减少误差,确保模型调 整的准确性和效率
解决方案:采用合适 的建模工具和软件, 提高建模效率和精度, 减少模型调整的难度
有限元分析软件在连续梁线形监控中的应用
有限元分析软件在连续梁线形监控中的应用摘要:为保障连续梁施工质量与设计要求相吻合,在桥梁施工过程中应进行应力和线形监控工作。
通过有限元分析软件Midas进行仿真模拟分析,得到施工过程中主梁应力结果,并研究了连续梁施工过程中各因素对主梁线形的影响情况。
本文的计算结果可为类似工程作为参考。
关键词:连续梁;有限元分析;结构应力;线形控制1 引言连续梁桥的施工是一项比较复杂的任务,按设计指定的施工工艺进行施工后,由于现场实际的千变万化,会发生结构体系的各类实际值与理论值不一样的情况。
桥梁施工监控的目标就是先依靠设计文件所提供的截面参数、预应力荷载等,通过不同软件计算得到结构的理论值,然后根据现场的实际情况与理论值的差异,找出引起差异的因素,不断地修正模型,及时实施应对措施。
为保证桥梁力学性能满足规范及设计要求,本文依托广州黄埔区有轨电车2号线跨广深高速高架桥(60+93+53)m连续梁,采用Midas Civil结构分析软件对连续梁进行有限元建模,分析恒载、预应力等施工阶段荷载对主梁力学性能的影响。
2 工程概况跨广深高速主节点桥采用60+93+53m连续梁,其中主跨93m一跨跨越现状广深珠高速公路,并预留了足够的扩建空间。
该连续梁上部结构为预应力混凝土箱梁,梁高2.7m-5.4m,桥面为变宽,桥面宽度为12.3m~9.0m,箱梁底宽为变宽8.3-5.0m。
梁体全长206m,中支点截面中心线处梁高为5.4m,跨中梁高为2.7m,中支座横桥向中心距4.7m。
主梁共分51个节段,A0#节段梁段长12.5m,中跨合拢段梁长2m,边跨现浇段梁长5.4m和12.4m,A1#~A11#及B1#~B11#悬臂段梁段长分3.0m、3.75m、4.0m三种。
桥梁右线共2段平曲线,平曲线半径分别为240m和800m;左线共2段平曲线,平曲线半径分别为350m和800m。
3 施工方案第一步:浇筑完墩身后拆除墩身模板,搭设0号块临时支架,并依据主梁实际重量来预压支架,施工墩顶临时固结。
超宽连续刚构悬臂施工挂篮仿真分析
超宽连续刚构悬臂施工挂篮仿真分析摘要:结合竹洲大桥悬臂施工用三角形挂篮的结构设计,利用Midas Civil 计算软件对挂篮进行了空间仿真分析,在不同工况下,分析了挂篮结构的应力分布、变形情况,有利地保证了超宽挂篮设计及施工中的结构安全。
关键词:挂篮,Midas Civil计算软件,仿真分析Abstract: combining the bamboo continent bridge cantilever construction of triangle hanging basket with the structure design, use Midas Civil calculation software hanging basket to the space simulation analysis, in different conditions, and analyzes the structure of the stress distribution hanging basket, deformation, the advantageous guarantee the extra wide hanging basket in the design and construction of the safety of the structure.Keywords: hanging basket, Midas Civil calculation software, the simulation analysis0 前言随着公路、交通事业的发展,特别是城市公路桥梁,逐步向着宽幅、大跨、悬臂方向发展,相继出现了40m甚至更宽幅的结构构件。
竹洲大桥桥面整幅宽42m,为目前国内连续刚构宽度最大的桥梁,其采用的挂篮宽度则达到45m,目前亦为国内第一。
超宽挂篮结构设计难度较大,挂篮的强度和稳定性、前移工况安全性以及对桥面整体线形质量控制要求都非常高。
MidasCivil软件应用挂篮建模
• 1.8 建立支座:模型→边界条件
• 1.9 建立荷载工况/组合:荷载→静力荷载工况/荷载 组合
• 1.10施加荷载:荷载→自重/节点荷载/梁单元荷载/ 压力荷载等
• 1.11分析:分析→屈曲分析控制/运行分析
5
2、结果查看(后处理) • 2.1查看反力:结果→反力 • 2.2查看位移:结果→位移 • 2.3查看内力:结果→内力 • 2.4查看应力:结果→应力 • 2.5查看整体稳定:结果→屈曲模态
27
• 1.9 建立荷载工况:荷载→静力荷载工况→名称(砼施 工),类型(用户定义的荷载)→添加→关闭。
28
• 1.10 施加荷载:荷载→自重→添加→确定。
注:因为前面施加的均布荷 载在分析时未考虑纵梁的自 重,所以在添加荷载时要增 加自重荷载,否则软件计算 时会忽略自重。
29
• 1.10 施加荷载:荷载→梁单元荷载→荷载工况名称 (砼施工)→方向(整体坐标系Z)→数值(相对值) →输入荷载值(-0.656)→选择需要施加荷载的梁单 元 →关闭。
41
• 最大组合应力103.3MPa,与规范规定的材料允许应力 进行比较,得出强度是否满足要求的结论。
42
• 2.5 表格查看结果:结果→内力分析表格→梁单元→内 力和应力→荷载工况/荷载组合(砼施工)→确认。
• 可以对所有分析结果通过表格来查看。 • 对于梁单元,程序会在5个位置(i, 1/4, 1/2, 3/4, j)输
• 因为已将结构类型定义为了X-Z平面,故不需对Dy, Rx, Rz自由度再做约束。
26
MIDAS/CIVIL是三维空间结构分析程序,故每个节点 有6个自由度(Dx, Dy, Dz, Rx, Ry, Rz)。这6个自由度 在模型中是由6个三角形按顺序组成的6边形表现的, 被约束的自由度其三角形颜色会变成绿色,以便区分。
Midas-Civil软件应用-挂篮建模
目录
• MIDAS-Civil软件介绍 • 挂篮建模基础 • MIDAS-Civil软件挂篮建模应用 • 案例分析 • 结论与展望
01
MIDAS-Civil软件介绍
软件概述
• MIDAS-Civil是一款基于MIDAS(Mixed Data Sampling)理论的有限元分析软件,主要用 于进行桥梁、建筑和岩土等结构的建模、分析和设计。该软件基于Windows操作系统,为用 户提供了友好的图形界面和强大的计算分析功能。
THANKS
感谢观看
MIDAS-Civil软件挂篮建模
03
应用
建模前的准备工作
01 收集相关资料
收集桥梁设计图纸、施工方案、地质勘察报告等 资料,以便了解桥梁的结构形式、施工方法、地 质条件等信息。
02 确定建模范围
根据实际施工需要,确定挂篮建模的范围,包括 建模的桥梁段长、施工阶段等。
03 参数设定
根据收集的资料和建模范围,设定模型中的材料 属性、截面尺寸、边界条件等参数。
挂篮类型
根据结构和功能的不同,挂篮可分为轻型、重型、三角挂篮和菱形挂篮等。
挂篮结构设计
结构设计原则
挂篮结构设计应遵循安全、经济、适 用和耐久等原则,确保施工安全和质 量。
主要结构部件
包括主梁、横梁、前支点、后支点、 吊杆和锚杆等,各部件需满足承载力 和稳定性要求。
挂篮建模流程
建模准备
收集设计资料、确定 建模范围和精度要求。
建立几何模型
根据设计图纸,使用 MIDAS-Civil软件建 立挂篮的几何模型。
定义材料属性
为挂篮各部件设置相 应的材料属性,如弹 性模量、泊松比和密 度等。
MIDAS三角形挂篮建模计算书
三角挂篮Midas/Civil计算1 计算依据⑴《某连续梁图纸1》;⑵《某连续梁图纸2》;⑶《钢结构设计规范》(GB50017-2003);⑷《路桥施工计算手册》人民交通出版社;⑸《MIDAS/civil》计算软件。
2 工程概况某连续梁,上部结构采用四跨预应力混凝土变截面连续箱梁,为三向预应力结构,全长230m。
桥梁采用单箱单室直腹板截面,中支点梁高6.5m,边支点和中跨跨中梁高3.5m,箱梁底板呈抛物线变化,箱梁标准段顶宽12.2m,底宽6.7m,外侧挑臂长2.75m,腹板厚0.48m~0.80m,顶板厚0.40m~0.5m,底板厚0.40~0.90m。
墩顶设置横梁,中横梁厚为2.4m、端横梁厚为1.25m。
箱梁两侧腹板与顶底板相交处外侧均采用圆弧倒角过渡。
全桥共设置两个主跨合龙段和两个边跨合龙段。
0#块段长10.0m,合龙段长2.0m,1#~5#段长3.0m,6#~9#段长3.5m,11#(边跨直线段)节段长9.75m,最重悬臂浇注段为1#段,其重量约为150.43t。
3 施工方案综述在0#段顶面对称拼装好挂篮后,即进行1#段的悬臂浇筑施工。
挂篮施工时,底模、外侧模随主桁向前移动就位后,按照以下程序施工:⑴绑扎底板、腹板钢筋网和波纹管。
⑵将内模架就位并调整好标高。
⑶绑扎顶板钢筋和预应力管道。
⑷浇筑混凝土。
⑸养护、穿束。
⑹张拉,压浆。
⑺脱模。
当所浇梁段张拉后,挂篮再往前移动进行下一节段施工,如此循环推移,直至完成最后一节悬臂梁段施工。
图3-1 悬臂浇筑段施工工艺框图4 挂篮计算4.1挂篮设计挂篮结构形式为三角挂挂篮,主桁采用2[40b工字钢,上横梁采用2I45b,下横梁采用2[36b,外膜导梁采用2[32b,内膜导梁采用2[36b,底纵梁采用I32b,侧模骨架采用型钢桁片结构,底模采用加工的定型钢模,横肋采用[10,面板采用6mm厚钢板。
挂篮吊杆采用φ32精轧螺纹钢,主桁片利用箱梁竖向预应力束进行锚固。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
如何在MIDAS里模拟前支点挂篮?如何实现索力锚固转移到主梁上?
1.用集中荷载模拟挂篮荷载。
有时还要考虑前支点处弯矩,具体情况具体分析。
在钝化挂篮荷载的同时,激活相对应索的索力,实现索力作用在主梁上。
这儿需要定义荷载组,把相应阶段的荷载定义不同的荷载组。
2. zdp2004兄是问如何用midas模拟,模拟混凝土形成强度,参加主梁工作这个阶段吧。
这个阶段在桥博中可以模拟成挂篮的转移锚固,作用于挂篮的力反作用于主梁上。
同理,在midas中,模拟这个过程,只能通过荷载的变化来模拟,就是在midas中一个施工阶段添加子步骤(同一施工阶段的结构模型和边界条件相同,但加载的时期和荷载可以发生变化)。
就象楼上房地产兄说得,用集中荷载模拟挂篮荷载,当然还有新浇注混凝土的湿重。
具体做法如下:在静力荷载工况中定义湿重和挂篮(当然包括自重和预应力等等,这里只说明挂篮的模拟),然后再定义荷载组(手册上有)。
每个阶段定义2个子步骤,用来模拟移动挂篮(第2天或3天,是张拉预应力天数),浇注混凝土(第5天=施工阶段天数12d-养护天数7d)和转移锚固。
以中间施工阶段(第6号块)为例进行说明,开始,激活6号块混凝土结构组,和相应的预应力荷载组,钝化6号块湿重,本施工阶段第一天用来模拟挂篮转移锚固的过程;第3天,激活7号段挂篮荷载,钝化6号挂篮荷载,用来模拟挂篮的移动;第5天,激活7号块湿重,用来模拟混凝土的浇注,以后重复以上过程。
这里需要说明一点,如果是做施工监控,想得到预拱度可以不加湿重,或者对预拱度进行修正,因为在模拟浇注混凝土时,没有形成新节点,那么新生成节点的挠度并没有累计到预拱度中,如果是设计可以象上面过程考虑。
请指正,大家共同进步!
3.请问liwencsru兄,为什么说做桥梁监控不需要考虑湿重呢?虽然在挂蓝中浇筑混凝土并没有形成新的节段,但
是会通过挂蓝对已有节段挠度产生影响,这个会直接反应在MIDAS中的预拱度图形中,即对前面节段的预拱度产生影响.这是我的理解,还请指正.
4.楼上的兄弟,我就用MIDAS计算桥梁用于桥梁监控制中。
当时考虑湿重时,计算结果总是比GQJS计算出的要小,经过大家反复考虑、查看才发现是湿重的问题。
的确像liwencsru 说的,由于浇筑出新的节段,这时就出现了新的节点,而此时该节点肯定是发生向下的位移,但是此位移值的确没有计入累计位移中,致使最后预拱度值偏小。
所以去掉湿重后,所有计算结果就与GQJS的相近。
5.前支点挂篮midas,gqjs等都不能很好的模拟,相对讲还是桥博的子系统模式比较准确。
因为前支点挂篮施工浇筑混凝土失重前,安装挂篮时索力有一个预张拉,张拉主梁预应力时,索力才是施工初张拉。
桥博中挂篮有单元,安装挂篮时,主梁相应单元没有生成,但可以给索施加荷载。
当然,midas也可以不加湿重,加载挂篮时直接生成梁单元,通过释放单元约束来实现,不过好像这样做太麻烦了;
另,midas不想桥博那样有上下参考线,模型主梁如果考虑竖曲线的话,预应力工作量太大了,不知道大家有什么好办法没
midas正负号及挂篮荷载的模拟
默认分类 2010-08-09 10:31:25 阅读14 评论0 字号:大中小订阅
用midas计算悬浇桥的过程中,需对挂篮荷载进行模拟,直观看挂篮的前、后支点是以两个竖向力作用在梁上的形式表现出来的。
对挂篮荷载的模拟,经常会用一个集中力+弯矩的形式来替代,因对midas中施加节点弯矩正负号的规定不清楚,做个简单的比较来检验在midas中正负号的处理及挂篮荷载的模拟。
模拟梁采用任意截面,其一端固结,自由端施加两个集中力或一个集中力加一个弯矩,以固结端弯矩值相等为衡量标准,仅考虑外力对梁的作用,检验如下:
一、左端固结
1、两个集中力
节点荷载作用下的弯矩图:
2、集中力+弯矩
节点荷载作用下的弯矩:
节点荷载作用下的位移:
二、右端固结
1、两个集中力
节点荷载作用下的弯矩
节点荷载作用下的位移
2、集中力+弯矩
节点荷载作用下的弯矩
三、结论:
1、剪力在集中力处有突变,不再列了,由位移可以看出,差别不大,个人认为其精度对工程而言已够了,也即利用弯矩和集中力模拟挂篮是可行的。
2、集中力加弯矩的模拟作用引起的内力在挂篮所在梁处与实际情况并不完全相同。
3、按照材料力学的概念,导致梁下侧受拉,弯矩应为正值,参照前文《弯矩正负号的规定》,我的理解是上述的弯矩都应为正值,但从实际模拟来看,midas中并非如此,难道midas中规定节点弯矩顺时针为正,逆时针为负?使用中请注意在截面左端和右端时弯矩输入的正负号是不同的。
