仪器仪表基础知识问答.doc

合集下载

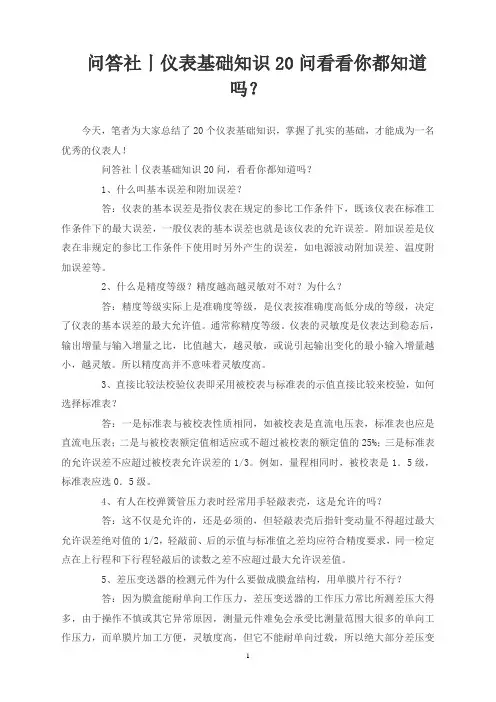

问答社丨仪表基础知识20问看看你都知道吗？

问答社丨仪表基础知识20问看看你都知道吗？今天，笔者为大家总结了20个仪表基础知识，掌握了扎实的基础，才能成为一名优秀的仪表人！问答社丨仪表基础知识20问，看看你都知道吗？1、什么叫基本误差和附加误差？答：仪表的基本误差是指仪表在规定的参比工作条件下，既该仪表在标准工作条件下的最大误差，一般仪表的基本误差也就是该仪表的允许误差。

附加误差是仪表在非规定的参比工作条件下使用时另外产生的误差，如电源波动附加误差、温度附加误差等。

2、什么是精度等级？精度越高越灵敏对不对？为什么？答：精度等级实际上是准确度等级，是仪表按准确度高低分成的等级，决定了仪表的基本误差的最大允许值。

通常称精度等级。

仪表的灵敏度是仪表达到稳态后，输出增量与输入增量之比，比值越大，越灵敏，或说引起输出变化的最小输入增量越小，越灵敏。

所以精度高并不意味着灵敏度高。

3、直接比较法校验仪表即采用被校表与标准表的示值直接比较来校验，如何选择标准表？答：一是标准表与被校表性质相同，如被校表是直流电压表，标准表也应是直流电压表；二是与被校表额定值相适应或不超过被校表的额定值的25%；三是标准表的允许误差不应超过被校表允许误差的1/3。

例如，量程相同时，被校表是1．5级，标准表应选0．5级。

4、有人在校弹簧管压力表时经常用手轻敲表壳，这是允许的吗？答：这不仅是允许的，还是必须的，但轻敲表壳后指针变动量不得超过最大允许误差绝对值的1/2，轻敲前、后的示值与标准值之差均应符合精度要求，同一检定点在上行程和下行程轻敲后的读数之差不应超过最大允许误差值。

5、差压变送器的检测元件为什么要做成膜盒结构，用单膜片行不行？答：因为膜盒能耐单向工作压力，差压变送器的工作压力常比所测差压大得多，由于操作不慎或其它异常原因，测量元件难免会承受比测量范围大很多的单向工作压力，而单膜片加工方便，灵敏度高，但它不能耐单向过载，所以绝大部分差压变送器采用膜盒。

同时膜盒组件在使用的差压范围内，灵敏度和线性很好，当差压超范围时，受影响少。

仪表面试题库大全及答案

仪表面试题库大全及答案1. 什么是仪表？答：仪表是用于测量、显示、记录和控制各种物理量（如温度、压力、流量等）的设备或装置。

2. 仪表的分类有哪些？答：仪表通常分为模拟仪表和数字仪表。

模拟仪表通过指针或刻度盘显示测量结果，而数字仪表则通过数字显示。

3. 什么是压力仪表？答：压力仪表是用来测量流体压力的设备，它可以是绝对压力、表压力或差压。

4. 压力仪表的工作原理是什么？答：压力仪表的工作原理通常基于流体力学原理，将压力转换成机械位移，然后通过指针或数字显示出来。

5. 温度测量的基本原理是什么？答：温度测量的基本原理是利用物质的某些物理性质随温度变化的特性来测量温度，如热电效应、热膨胀等。

6. 什么是流量计？答：流量计是用来测量流体在单位时间内流过某一截面的体积或质量的设备。

7. 流量计的类型有哪些？答：流量计的类型包括但不限于：电磁流量计、超声波流量计、涡轮流量计、差压式流量计等。

8. 什么是变送器？答：变送器是一种将传感器检测到的信号转换成标准信号输出的设备，用于远程显示、记录或控制。

9. 变送器的输出信号有哪些类型？答：变送器的输出信号类型包括4-20mA、0-10V、RS485等。

10. 什么是控制阀？答：控制阀是一种用于调节流体流动的设备，它可以控制流量、压力、温度等。

11. 控制阀的工作原理是什么？答：控制阀的工作原理是通过改变阀门的开口大小来调节流体的流动，从而实现对流体的控制。

12. 什么是PID控制？答：PID控制是一种常见的反馈控制系统，它根据误差信号的当前值、过去值和预测的未来值来计算控制量。

13. PID控制中的P、I、D分别代表什么？答：在PID控制中，P代表比例（Proportional），I代表积分（Integral），D代表微分（Derivative）。

14. 如何校准仪表？答：校准仪表通常包括零点校准和量程校准。

使用标准设备对仪表进行校准，确保其测量精度。

15. 什么是智能仪表？答：智能仪表是一种具有自诊断、自校准、数据记录和通信功能的高级仪表。

仪表专业常见问题及答案

仪表专业常见问题及答案1、什么叫做保护接地？答：在用电仪表、电气设备的金属部分，由于绝缘损坏等意外事故可能带危险电压的情况下，为了防止这种电压危及人身安全而设置的接地，称为保护接地。

2、如何检查氧气压力表内有无油脂？答：在进行氧气压力表示值检定时，应先检查表内有无油脂。

方法是，先将纯净的温水注入弹簧管内，经过摇荡，再将水倒入盛有清水的器皿内，如水面上没有彩色的油影，即可认为没有油脂3、联锁线路通常是由哪几部分组成？分别包括哪些设备？答：联锁线路通常由输入部分、逻辑部分和输出部分组成。

1）、输入部分是由现场开关、控制盘开关、按钮、选择开关等组成；2）、逻辑部分是建立输入输出关系的继电器触点电路和可编程序控制器的程序；3）、输出部分包括驱动装置、电磁阀、电动机起动器、指示灯等。

4.比例、积分、微分调节规律在自动调节中的作用是什么？答：比例、积分、微分调节规律在自动调节中的作用如下：1）、比例调节的作用是稳定备调参数；2）、积分调节的作用是消除余差；3）、微分调节的作用是进行超前调节。

5.有一位仪表工工维修某台设备的温度检测表时，错把补偿导线和仪表输入端都接反了。

试分析该仪表指示温度会怎样变化？答：该仪表的变化情况要根据补偿导线两端温差情况而定。

若温差为零，仪表示值不会有变化；若热偶冷端温度高于仪表输入端温度，仪表示值将比实际值低两倍的温差值；若冷端温度低于仪表输入端温度，仪表示值将比实际温度高两倍的温差。

6.一台正在运行的气动调节阀，若阀芯与阀杆脱节,会出现什么现象？答：会出现如下现象：1）、被调参数突然变化；2）、调节阀不起控制作用，阀杆动作，但流经调节阀的流量不变。

7.安装压力表时，如何选用密封垫片？答：压力表安装密封垫片选用原则：1）、被测介质低于80。

C及2Mpa时，可选用皮或橡皮垫片；2）、低于450。

C及5Mpa时，可选用石棉或铅垫片；3）、温度及压力更高时，可选用退火紫铜或铝垫片。

4）、测量氧气压力时，不能使用浸油垫片或有机化合物垫片；5）、测量乙烘压力时，不得使用铜垫片。

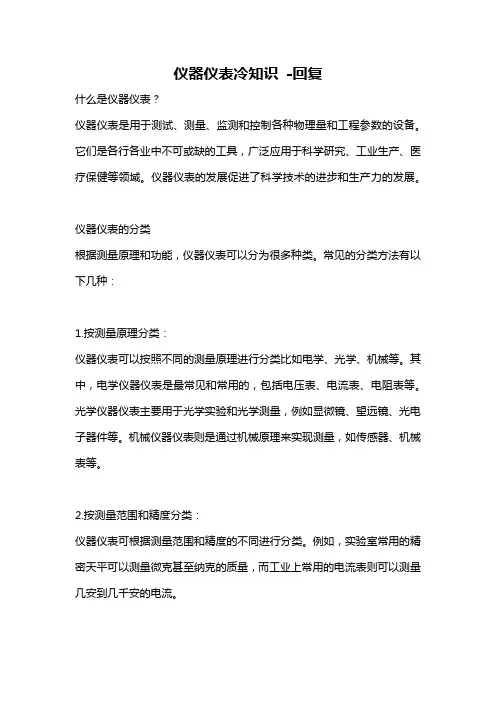

仪器仪表冷知识 -回复

仪器仪表冷知识-回复什么是仪器仪表？仪器仪表是用于测试、测量、监测和控制各种物理量和工程参数的设备。

它们是各行各业中不可或缺的工具，广泛应用于科学研究、工业生产、医疗保健等领域。

仪器仪表的发展促进了科学技术的进步和生产力的发展。

仪器仪表的分类根据测量原理和功能，仪器仪表可以分为很多种类。

常见的分类方法有以下几种：1.按测量原理分类：仪器仪表可以按照不同的测量原理进行分类比如电学、光学、机械等。

其中，电学仪器仪表是最常见和常用的，包括电压表、电流表、电阻表等。

光学仪器仪表主要用于光学实验和光学测量，例如显微镜、望远镜、光电子器件等。

机械仪器仪表则是通过机械原理来实现测量，如传感器、机械表等。

2.按测量范围和精度分类：仪器仪表可根据测量范围和精度的不同进行分类。

例如，实验室常用的精密天平可以测量微克甚至纳克的质量，而工业上常用的电流表则可以测量几安到几千安的电流。

3.按功能分类：仪器仪表也可以按照不同的功能进行分类。

例如，电力系统中的继电保护装置被称为保护仪表，用于监测电力系统的电压、电流等参数，并在出现故障时切断电源。

另外，温度、湿度和压力等参数的测量与控制常用的仪器仪表也被归为一类。

仪器仪表的工作原理仪器仪表的工作原理根据具体的测量原理和测量范围而有所不同。

以常见的电压表为例，它是根据电路原理和电压分压原理来工作的。

当电压表的两个接线端口与电路中的待测电压相连时，待测电压将通过电压表内部的电路并在表头显示出来。

工作原理一般分为以下几个步骤：1.测量信号的采集：仪器仪表需要将待测物理量转化为电信号进行处理和显示。

例如，压力传感器可以将压力值转化为对应的电压信号。

2.信号的调理和放大：通过电路的放大和调理，将采集到的电信号进行增加或减小，从而适应具体的测量范围。

3.信号的处理和计算：通过运算放大、滤波、数模转换等环节，将待测信号进行处理和计算，得到最终的测量结果。

4.信号的显示和输出：根据仪器仪表的不同，测量结果可以通过数码显示、指针显示、图像显示等方式展示。

全国仪器仪表制造职业技能理论知识练习题(附参考答案)

全国仪器仪表制造职业技能理论知识练习题（附参考答案）一、单选题（共50题，每题1分，共50分）1、示教-再现控制为一种在线编程方式,它的最大问题是( )。

A、占用生产时间B、容易产生废品C、操作人员劳动强度大D、操作人员安全问题正确答案：A2、工业机器人的编程方式有语言编程方式和( )。

A、自动编程方式B、自动控制方式C、示教编程方式D、模拟方式正确答案：C3、多旋翼无人机的螺旋桨( )。

A、桨根处线速度大于桨尖处线速度B、桨根处升力系数大于桨尖处升力系数C、桨根处升力系数等于桨尖处线速度D、桨根处升力系数等同桨尖处线速度正确答案：B4、SUPCON系列DCS系统流程图里面的报警记录控件里面显示的是( )。

A、红色报警B、历史报警C、0级报警D、实时报警正确答案：D5、同一电路中的几个正弦量画在同一相量图上的前提条件为( )。

A、初相位相同B、频率相同C、相位差相同D、大小相等正确答案：B6、遥控无人机进入下滑后( )。

A、当下滑线正常时,如速度小,表明目测高,应适当收小油门B、当下滑线正常时,如速度大,表明目测低,应适当增加油门C、当下滑线正常时,如速度大,表明目测高,应适当收小油门D、当下滑线正常时,如速度小,表明目测高,应适当增大油门正确答案：C7、在多级直流放大器中,对零点飘移影响最大的是( )。

A、后级B、中间级C、前级D、前后级一样正确答案：C8、两相继电器接线的过电流保护装置( )。

A、只能作相间短路保护,不能作单相短路保护B、既可以作相间短路保护,又可以作单相短路保护C、只能作单相短路保护,不能作相间短路保护D、既不可作相间短路保护,又不可作单相短路保护正确答案：A9、陀螺仪是利用( )原理制作的。

A、惯性B、光电效应C、超导D、电磁波正确答案：A10、变频器的功能预置必须在“编程模式”下进行,功能预置的第一步是找出需要的( )。

A、功能码B、复位键C、软件D、程序正确答案：A11、多旋翼无人机飞行时出现航向偏移,可能是( )出现故障。

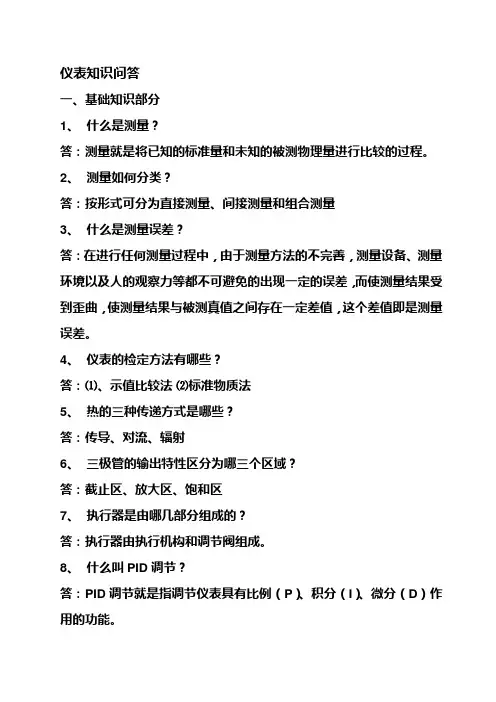

仪表知识问答。

仪表知识问答一、基础知识部分1、什么是测量？答：测量就是将已知的标准量和未知的被测物理量进行比较的过程。

2、测量如何分类？答：按形式可分为直接测量、间接测量和组合测量3、什么是测量误差？答：在进行任何测量过程中，由于测量方法的不完善，测量设备、测量环境以及人的观察力等都不可避免的出现一定的误差，而使测量结果受到歪曲，使测量结果与被测真值之间存在一定差值，这个差值即是测量误差。

4、仪表的检定方法有哪些？答：⑴、示值比较法⑵标准物质法5、热的三种传递方式是哪些？答：传导、对流、辐射6、三极管的输出特性区分为哪三个区域？答：截止区、放大区、饱和区7、执行器是由哪几部分组成的？答：执行器由执行机构和调节阀组成。

8、什么叫PID调节？答：PID调节就是指调节仪表具有比例（P）、积分（I）、微分（D）作用的功能。

9、动圈式温度仪表由哪几部分组成？答：指示调节型包括三部分：动圈测量机构、测量电路和电子调节电路。

指示型只有两部分：动圈测量机构和测量电路。

10、什么叫灵敏度？答：灵敏度是仪表对被测量物体的反应能力，它反映仪表对被测参数的变化的灵敏程度。

11、电偶的电动势大小与哪些因素有关？答：热电偶的材料和两接点的温度差。

12、热电偶产生电动势的条件是什么？答：两电极的材料不同和两接点的温度不同13、压力式温度计的测量范围是多少？答：0~300℃14、为什么测量二极管好坏时，不能使用万用表的*1档？答：电流过大，容易损坏二极管。

15、差压变送器导压管漏会有什么结果？答：正压侧漏会使仪表指示值偏低，负压侧漏指示值偏高。

二、控制理论部分1、什么叫闭环控制？答：闭环控制系统是根据被控量与给定值的偏差进行控制的系统。

2、闭环控制中，常用什么参数来衡量控制质量？答：分析一个闭环控制系统的性能时，常用上升时间和过度过程时间来衡量系统的快速性，超调量和衰减度来代表系统的稳定性，静差大小来表示系统的准确性。

3、什么叫顺序控制？答：根据生产工艺的要求，对开关量实现有规律的控制，称之为顺序控制。

仪器仪表基础知识考核试卷

仪器仪表基础知识考核试卷
考生姓名：________________答题日期：_______年__月__日得分：_____________判卷人：________________
一、单项选择题（本题共20小题，每小题1分，共20分，在每小题给出的四个选项中，只有一项是符合题目要求的）
1.下列哪一项不是仪表的基本组成部分？()
20.以下哪个单位用于表示压力？()
A. Pa
B. m³/s
C. bar
D. kg/h
（以下为答案及评分部分，请继续按照要求出题。）
二、多选题（本题共20小题，每小题1.5分，共30分，在每小题给出的四个选项中，至少有一项是符合题目要求的）
1.仪表的校准主要包括哪些内容？()
A.确定仪表的量程
B.调整仪表的零点
D.可靠性
18.以下哪些是压力单位的常用表示？()
A. MPa
B. bar
C. psi
D. kg/cm²
19.以下哪些是自动化控制系统的基本组成部分？()
A.传感器
B.控制器
C.执行机构
D.被控对象
20.以下哪些是温度传感器的应用领域？()
A.工业热处理
B.医疗诊断
C.环境监测
D.电子产品散热
（请注意，以上题目内容仅供参考，实际出题可能需要根据具体的教学内容和考核要求进行调整。）
B.灵敏度下降
C.响应时间变长
D.输出信号不稳定
15.以下哪些是模拟信号的优点？()
A.信号处理简单
B.抗干扰能力强
C.传输距离远
D.易于与数字系统接口
16.在仪表系统中，以下哪些设备用于信号转换？()
A.变送器
B.隔离器

仪器仪表学习培训试题

仪表试题1、热电偶产生热电势的条件是：两热电极材料相异；两接点温度相异。

2、热电偶的热电特性由电极材料的化学成分和物理性能所决定。

热电势的大小与组成热电偶的材料及两端温度有关,与热偶丝的粗细和长短无关。

3、热电偶的品种,标准化的有K、R、E、Ｊ、T、Ｓ、B 7种，它们有标准的热电偶分度表。

安装固定方式有螺纹连接固定和法兰连接固定方式.热电偶测量端形式有接壳型、绝缘型。

热电偶接电盒形式有防溅型、防水型、隔爆型。

4、工业上使用的铂电阻主要有分度号Ｐt100,其中Pt代表铂,10０代表0℃时铂的电阻是100欧姆。

5、测量误差按其产生的原因可分为系统误差、疏忽误差、偶然误差。

6、自动化仪表按其功能分检测仪表、显示仪表、调节仪表、执行器。

7、测量范围－25~１0０℃的下限值是-２5℃,上限值是100℃，量程是125℃。

８、稳定性（度）是指在规定的工作条件下,仪表某些性能随时间保持不变的能力,通常用零点漂移来衡量。

9、利用弹簧管压力表测压力，在大气中它的指示为p,如果把它移到真空中,则指示p+大气压力.10、横河EJA智能变送器的传感器是硅谐振式,它将被测参数转换为硅梁的振动频率，然后通过测频率来得到被测差压或压力值。

１１、罗斯蒙特３0５1C智能变送器的传感器是硅电容式，它将被测参数转换为电容的变化,然后通过测电容的方法来得到被测的差压或压力.12、当法兰变送器用于测量容器内液体的液位时,变送器总要进行零点的正或负迁移,因为单法兰变送器的法兰膜盒和变送器的安装位置不可能和容器最低液位相同,双法兰变送器的两个法兰膜盒的安装位置也不可能和容器的最低液位相同。

1３、法兰变送器的零点正负迁移是指变送器的输入不为0时的零点调整,所以变送器的迁移量是用输入差压（压力)为最大量程的百分之多少来表示的。

1４、一台最大测量范围为0—1０0kPa的法兰变送器,它的迁移量为最大量程的+100%,则当变送器的输入在—１０0-100kPa范围内时,输出都可以调至零位（4ｍADC).1５、弹簧管的截面呈扁圆形或椭圆形。

(试题)仪器仪表培训试题

仪器仪表培训试题
姓名：成绩：
一、名词解释：（每题4分，共20分）
1、温度
2、温标
3、热辐射
4、压强
5、压力表
二、填空题：（每题2分，共10分）
1、压力表（0-0.6MPa）粗黑分度线内每小格读数为（）。

2、摄氏温度的符号为（），单位为（）。

3、1工程大气压（ata）＝（）Pa＝（）Kg/cm2。

4、1标准大气压（atm）＝（）Pa＝（）mmHg。

5、1mmH
2O＝（）Pa；1Pa＝（）mmH
2
O
三、计算题：（每题10分，共20分）
1、一个标准大气压Pa＝101325Pa时，相当于多少米水柱高度？答：
2、一个标准大气压Pa＝101325Pa时，相当于多少毫米水银高度？答：
四、问答题：（每题10分，共50分）
1、压力有哪几种度量单位？
答：
2、我国目前采用的温标是什么？
答：
3、摄氏温度t与热力学温度T之间的数值关系是什么？
答：
4、你车间测温用的是什么类型的温度计？
答：
5、你车间的压力表直径是多少毫米？压力测量上限值是多少MPa？答：。

仪表基础知识问答

仪表基础知识问答1，DCS系统在检修或停电后重新上电前有哪些注意事项？答：（1）要确认系统交接是否正常；（2）接地良好；（3）接地端对地电阻不超过(4)Ω。

2，调节阀维修中应重点检查那几个部位？答：（1）阀体内壁：检查其耐压、耐腐情况。

（2）阀芯：检查阀芯各部位是否被腐蚀、磨损，阀杆有无类似情况，以及阀杆与阀芯的连接情况。

（3）阀座：检查其螺纹是否有腐蚀，阀座的密封面是否有损伤。

（4）执行机构的检查：检查膜片、“O”型圈是否老化、裂损。

（5）密封填料：检查填料是否老化，损坏，密封油脂是否干涸，配合面是否被损坏。

3，裂解炉COT温度指示出现偏差时应如何进行处理。

答：（1）办理相关作业票证（根据测点情况办理联锁票）。

（2）穿戴防烫服及相关劳动保护。

（3）测量一次测量元件毫伏值，并与DCS指示值进行对比。

（4）处理完毕后恢复接线并告知工艺人员。

4，涡街流量计上电后管道内有流体流动，无输出信号的原因？答：（1）检查仪表接线是否正常，有无断线。

（2）检查仪表安装方向是否正确。

（3）检查流量是否低于正常的流量范围。

（4）检查组态是否正确，管道尺寸，密度，滤波电容设置是否合适。

（5）进入高级设置，查看灵敏度设置是否设置合适。

（因厂家不同需要设置）5，安全栅有哪些作用？答：安全栅的作用，一是保证信号的正常传输；另一方面控制流入危险的能量在爆炸性气体或者爆炸性混合物的点火能量以下，以确保系统的安全火花性能。

6，超声波流量计探头检查的方法？答：（1）标记现有探头安装位置，拆卸探头。

（2）检查探头密封面是否有损伤，有无污垢等杂物。

（3）在探头密封面上重新涂耦合剂。

（4）按原有安装位置正确回装探头，探头密封面不能有缝隙及气泡，观察测量效果。

7，聚合装置风送系统音叉料位开关出现误报警应怎样检查处理？答：（1）检查接线端子内是否清洁、有无腐蚀，格兰是否压紧。

（2）检查外部环境是否震动过大。

（3）拆下开关检查音叉上有无挂料，清理音叉料位开关。

仪器仪表培训试题答案

仪器仪表培训试题答案一、填空题1. 仪器仪表是工业生产中常用的测量和控制工具，其主要功能是实现对生产过程中各种参数的________和________。

2. 在使用温度计进行温度测量时，应确保温度计的探头部分与被测物体充分接触，以保证测量结果的________。

3. 压力表的读数应以________为准，以避免因视线角度不同而导致的读数误差。

4. 流量计用于测量流体通过管道的________，常见的流量计类型有电磁流量计、涡轮流量计等。

5. 在进行仪器仪表的维护保养时，应首先确保设备处于________状态，以保障维护人员的安全。

二、选择题1. 以下哪种类型的传感器常用于测量液体的酸碱度？A. 热电偶B. 压力传感器C. 光电传感器D. pH传感器2. 测量电机转速的仪器通常使用的是：A. 频率计B. 转速表C. 功率计D. 电压表3. 在工业自动化控制中，以下哪个参数是闭环控制系统中必不可少的？A. 给定值B. 实际值C. 误差值D. 所有选项均是4. 为了提高测量精度，在使用电子秤进行重量测量时，应：A. 随意放置被测物品B. 将电子秤放置在平整坚固的台面上C. 频繁移动电子秤D. 忽略秤的校准5. 以下哪项措施可以有效延长仪器仪表的使用寿命？A. 随意拆卸仪器仪表B. 定期进行清洁和保养C. 长时间不使用时不关闭电源D. 使用非专用工具进行维修三、判断题1. 仪器仪表在使用过程中，如果出现误差，应立即停止使用并进行校准。

（）2. 所有的仪器仪表都可以在任何环境下使用，不受温度、湿度等环境因素的影响。

（）3. 为了保证测量结果的准确性，使用仪器仪表前应仔细阅读使用说明书。

（）4. 仪器仪表的维护保养工作仅由专业的维修人员负责，操作人员无需参与。

（）5. 仪器仪表的校准工作应定期进行，以确保测量结果的准确性和可靠性。

（）四、简答题1. 请简述压力表的工作原理及其在工业生产中的应用。

2. 说明温度传感器的常见类型及其各自的优缺点。

仪表基础知识篇讲解

仪表基础知识篇性能指标*1、什么是仪表的反应时间？当用仪表对被测参数进行测量时，仪表指示值总要经过一段时间才能显示出来，这段时间称为仪表的反应时间。

*2、按误差值的表示方法，误差可分为什么？可分为绝对误差、相对误差、引用误差。

*3、选定的单位相同时，测量值小数点后位数越多，测量越精确吗？是。

*4、什么叫回差？回差也叫变差，是在正、反行程上，同一输入的两相应输出值之间的最大差值。

（若无其他规定，则指全范围行程）*5、什么叫仪表的死区？死区是输入量的变化不至于引起输出量有任何可察觉的变化的有限区间，死区用输入量程的百分数表示。

标准仪器1、如何使用兆欧表进行线路绝缘检查？答：1）首先检验兆欧表：兆欧表有两个引线接线柱“L”和“E”。

“L”表示线路，“E”表示接地。

先将“L”和“E”短路，轻轻摇转兆欧表的手柄，此时表针应指到零位。

注意不得用力过猛，以免损坏表头。

然后将“L”与“E”接线柱开路，摇动手柄至额定转速，即达到每分钟120转，这时，表针应指到∞的位置。

2）线间检查：测试前应将被测线路或设备的电源切断，并进行放电。

将被测线路或电气设备用两条引线分别接至兆欧表的“L”和“E”接线柱。

对地检查：将被测线路及地端用两条引线分别接至兆欧表的“L”和“E”接线柱。

3）测试时以均匀、额定的转速转动兆欧表的手柄，则兆欧表的指针会指示一定的刻度，待一分钟时，读取表针所指的电阻值＞0.5MΩ压力压差测量基本知识1、法兰变送器安装时，为什么一定要选择周围环境温度比较恒定的地方？（答：法兰变送器和普通变送器不同，它的毛细管、法兰膜盒是一个密闭系统，相当于一个大温包。

当周围环境发生变化时，系统内的填充液会发生膨胀收缩，从而引起系统的压力变化，它作用到变送器的敏感元件，使仪表产生附加误差。

而在一般变送器中，引压导管不是密闭系统，它由温度变化而引起压力变化，可以由介质扩散到工艺流程，因而不影响仪表输出。

法兰变送器安装时，一定不要使变送器和法兰膜盒系统暴露在阳光底下，以免太阳直晒，使环境温度发生剧烈变化。

仪表基础知识

仪表基础1、压强的国际标准单位是帕斯卡，用符号Pa表示。

2、我们通常说的压力大多是指表压，真空表所测的压力也是表压，而不是（绝对压力）。

3、大气压、绝对压力与表压三者之间的关系为（绝对压力=大气压+表压）4、当被测容器内压力大于外界大气压，所用测压仪表称为（压力表），当被测容器内压力小于外界大气压，所用测压仪表称为（真空表）。

5、在生产中，要求自动调节系统的过渡过程必须是一个（衰减）振荡过程6、工艺流程图上仪表位号PIC-200中的I功能是（指示）7、压力表表盘中间显示的 2.5 表示（该表的精度等级为2.5级）8、用压力式液位计测量液位时，仪表安装高度与液位零位高度不一致时，需进行（零点值的迁移）9、在对压力表进行日常维护时，若生产装置停车，应将压力表与取压口之间的切断阀（全部关闭）10、电磁流量计只适用于（具有导电性）介质的流量测量。

11、压力表安装首先要选取合适的取压点。

在水平管道取压时，如果是气体介质，取压点应选在管道的（上半部），如果是液体介质，取压点应选在管道的（下半部）。

12、差压式流量计是基于流体流动的（节流）原理，利用流体流经节流装置时所产生的（压力差）来实现流量测量的。

13、在选择压力表量程时应注意在被测压力较稳定的情况下，最大压力值应不超过仪表量程的（3/4 ），在被测压力波动较大的情况下，最大压力值不得超过满量程的2/3。

14、在化工生产中，为了更好地进行生产操作和自动调节，需要对工艺生产中的（温度）、（压力）、（流量）、（液位）、（成分）五大参数进行自动检测。

用来检测这些参数的仪表，就称为化工测量仪表。

15、自动化装置可分为（自动检测）、（自动调节）、（自动显示及报警）、（自动操纵）等部分。

16、热电偶温度计是把温度的变化通过感温元件热电偶转换为（热电势）的变化来测量温度，而热电阻温度计是把温度的变化通过感温元件热电阻体转换为（电阻值）的变化来测量温度的，目前我厂常用的热电阻是（铂热电阻）。

仪器仪表基础知识问答

仪器仪表基础知识压力的解释：1、大气压：地球表面上的空气柱因重力而产生的压力。

它和所处的海拔高度、纬度及气象状况有关。

2、差压（压差）：两个压力之间的相对差值。

3、绝对压力：介质（液体、气体或蒸汽）所处空间的所有压力。

绝对压力是相对零压力而言的压力。

4、表压力（相对压力）：如果绝对压力和大气压的差值是一个正值，那么这个正值就是表压力，即表压力=绝对压力-大气压＞0。

5、负压（真空表压力）：和“表压力“相对应，如果绝对压力和大气压的差值是一个负值，那么这个负值就是负压力，即负压力=绝对压力-大气压＜0。

6、静态压力：一般理解为“不随时间变化的压力，或者是随时间变化较缓慢的压力，即在流体中不受流速影响而测得的表压力值”。

7、动态压力：和“静态压力”相对应，“随时间快速变化的压力，即动压是指单位体积的流体所具有的动能大小。

”通常用1/2ρν2计算。

式中ρ—流体密度；v—流体运动速度。

”HART协议和现场总线技术有哪些异同？HART和现场总线技术都可以实现对现场设备的状态、参数等进行远程访问。

同时，两种技术都支持在一条总线上连接多台设备的联网方式。

HART和现场总线都采用设备描述，实现设备的互操作和综合运用。

所以，它们之间有一定的相似之处。

它们之间的不同有以下四点：1）现场总线采用真正的全数字通信，而HART是以FSK方式叠加在原有的4～20mA模拟信号上的，因此可以直接联入现有的DCS系统中而不需要重新组态；2）现场总线多采用多点连接，HART协议一般仅在做监测运用的时候才会采用多点连接方式；3）用现场总线组成的控制系统中，设备间可以直接进行通信，而不需要经过主机干预；4）现场总线设备相对HART设备而言，可以提供更多的诊断信息。

所以现场总线设备适用于高速的网络控制系统中，而HART设备的优越性则体现在与现有模拟系统的兼容上。

智能压力/差压变送器较模拟变送器有什么优越性？智能化仪表的优越性主要有：对仪表制造过程——简化调校过程、补偿传感器缺陷（如线性化、环境因素补偿等）、提高仪表性能、降低制造成本、可形成多参数复合仪表。

仪表工理论基础知识试题

仪表工理论基础知识一、选择题1．为使仪器保持良好的工作状态与精度，应采用（D）措施A、定期检定B、经常调零C、修理后重新检定D、以上三种2．三极管的三个极是（B）A、同相输入极、反相输入极、输出极B、发射极、基极、集电极C、阳极、阴极、控制极D、栅极、漏极、源极3、电流表的准确度等级为0.5级，，是指电流表的基本误差为（C）A 、0.5AB 、±0.5AC 、±0.5%D 、5%4.（D）会影响UPS在故障状态下运行时间的长短A、蓄电池容量 B 、蓄电池个数C、负荷大小 D 、以上三项都是5．误差按数值表示的方法可分为（A）A 、绝对误差、相对误差、引用误差B、系统误差、随机误差、疏忽误差C 、基本误差、附加误差D、静态误差、动态误差6．物位测量仪表是对物位进行（C）的自动化仪表A 、测量 B、报警C 、测量和报警D 、测量报警和自动调节7．物位是指（D）A 、液位B、料位 C 、界位D、以上三项8．玻璃液位计是以（A）原理工作的A 、连通器B、静压平衡 C 、毛细现象D、能量守恒9.浮力式液位计按工作原理可分为（C）A、浮筒式液位计和浮球式液位计B、浮筒式液位计和浮标式液位计C、恒浮力式液位计和变浮力式液位计D、翻板式液位计和浮子钢带液位计10．流量是指（ A）A、单位时间内流过管道某一截面的流体数量B、单位时间内流过某一段管道的流体数量C、一段时间内流过管道某一截面的流体数量D、一段时间内流过某一段管道的流体数量11.转子流量计中的流体流动方向是（B）A. 自上而下B. 自下而上C. 自上而下或自下而上都可12．热电偶的热电特性是由（D）所决定的A、热电偶的材料B、热电偶的粗细C、热电偶两端温度和电极材料D、热电极材料的化学成分和物理性能13．热电偶的热电势的大小与（C）有关A组成热电偶的材料B热电偶丝的长度C组成热电偶的材料和两端温度D热电偶丝的粗细14.仪表的原测量范围为0~100Kpa现零位负迁移了100%，则迁移后的仪表测量范围为（A）A、-100~0KpaB、100~200KpaC、0~100Kpa15．热电偶温度补偿的方法有（C）A、补偿导线法和冷端温度校正法两种B、补偿导线法和冰融法两种C、补偿导线法、冷端温度校正法、冰融法和补偿电桥法四种D、补偿导线法、冷端温度校正法和冰融法三种16．（A）是DCS的核心部分，对生产过程进行闭环控制，可控制数个至数十个回路，还可进行顺序、逻辑和批量控制A、过程控制单元B、过程接口单元C、操作站D、管理计算机17．为保证生产的稳定和安全，在控制系统的分析、设计中引入了（B）A 检测仪表B反馈控制C简单控制D经验控制18．过程控制系统的两种表示方式是（B）A、传递图和结构图B、方框（块）图和仪表流程图C、仪表流程图和结构图D、传递图和方框（块）图19．在自动控制中，要求自动控制系统的过渡过程是（D）A、缓慢的变化过程B、发散振荡的变化过程C、等幅振荡过程D、稳定的衰减振荡过程20．评价一个过渡过程的好坏主要从（D）指标来考虑A、稳定性B、准确性C、快速性D、稳定性、准确性、快速性21．在一个安装好的控制系统中，系统投用前主要要确定的是（D）的作用方向A 、调节对象B、变送器C、调节阀D、调节器22．气动薄膜执行机构输出的的（B），它与信号压力成比例关系A、行程B、位移C、推力D、阀的开度23．我们常说“蒸汽压力只有40公斤”，换算成国际标准单位近似为（B）A、40MPa B 、4MPa C、400MPa D 、0.4MPa24．在测量蒸汽流量时，在取压口处应加装（B）A、集气器B、冷凝器C、沉降器D、隔离器25．气动管路又叫信号管路，介质是仪表用的（A）A、压缩空气B、风C、水D、氮气26．仪表引压管路的强度和严密性试验压力，一般应为设计压力的（D ）A 、 1.5倍B 、 1.15倍C 、1.25倍D、液体试压时为1.25倍，气体试压时为1.15倍27．烟头中心温度可达（C），它超过了棉、麻、毛织物、纸张、家具等可燃物的燃点，若乱扔烟头容易引起燃烧，甚至造成火灾。

仪表工基础知识试题大全

仪表1、仪的精度级别是指仪表的基本误差、最大允许值.2、我们无法控制的误差是随机误差.3、差压测量管路冲洗时,应先打开平衡阀门.4、在蒸汽流量阶跃增大扰动下,汽包水位会出现虚假水位.5、铜热电阻测温范围是-50~150℃.6、KX延伸型热电偶补偿线正极为红色,负极为黑色.7、双金属温度计的型号是WSS.8、接线时,每个接线端子上最多允许接2导9、补偿导线的正确敷设,应该从热电偶起敷设到与冷端温度补偿装置同温的地方10、转子流量计中流体流动方向是自下而上11、热电偶测温原理基于热电效应.12、热电偶信号,在采集过程中,实质上是电压信号.13、在测量蒸汽流量时,在取压口处应加装冷凝器.14、当差压式流量计三阀组正压阀堵死.负压阀畅通时,仪表示值跑零下.15、工业上常用的流量仪表可分为：速度式,体积式和质量式.16、电磁流量计的传感器要有良好的接地,接地电阻应小于10Ω.17、用于测量流通量的导压管线,阀门组回路中,当正压侧阀门或导压管泄露时,仪表示值将降低.18、热电偶通常用来测量高于等于500℃的温度.19、在热电偶测温时,采用补偿导线的作用是冷端的延20、一台安装在设备内最低液位下方的压力式液位变送器,为了测量准确,压力变送器必须采用正迁移21、某液位变送器量程为0—4m,在输出信号为14mA时,对应液位为2.5m22、有一台智能型温度显示仪,测量范围为设定为0～600℃,其允许误差为±0.5%FS±1个字,则最大误差不超过±4℃.23、测量氨气的压力表,其弹簧管应用不锈钢材料.24、根据化工自控设计技术规定,在测量稳定压力时,最大工作压力不应超过测量上限值的2/3,测量脉动压力时,最大工作压力不应超过测量上限值的1/225、压力表的使用范围一般在它量程的1／3一2／3处,如果低于1／3,则相对误差增加.26、有一台差压变送器,其量程为10KPa,可实现负迁移,迁移量为10KPa,请问该表测量范围-10KPa～0KPa.27、Y—100压力表的弹簧管是扁圆形.28、耐震压力表表壳有个橡胶堵死的小孔,使用时剪开橡胶,它的作用安全泄压孔.二、名词解释1、简单控制系统：通常是指由一个测量元件、变送器、一个控制器、一个控制阀和一个对象所构成的单闭环控制系统,因此也称为单回路控制系统.2、被控变量：生产过程中希望借助自动控制保持恒定值或按一定规律变化的变量称为被控变量.3、操纵变量：在自动控制系统中,把用来克服干扰对被控变量的影响,实现控制作用的变量称为操纵变量,最常见的操纵变量是介质的流量.4、作用方向：就是指输入变化后,输出的变化方向.5、正作用方向：当某个环节的输入增加时,其输出也增加,则称该环节为“正作用”方向；6、反作用方向：当某个环节的输入增加时、其输出减少的称“反作用”方向.7、串级控制系统：控制系统中,有两个控制器,分别接收来自对象不同部位的测量信号.其中一个控制器的输出作为另一个控制器的给定值,而后者的输出去控制执行器以改变操纵变量.从系统的结构来看,这两个控制器是串接工作的,因此,这样的系统称为串级控制系统.8、比值控制系统：实现两个或两个以上参数符合一定比例关系的控制系统,称为比值控制系统.9、硬保护措施：就是当生产操作达到安全极限时,有声、光警报产生.这时,或是由操作工将控制器切到手动,进行手动操作、处理；或是通过专门设置的联锁保护线路,实现自动停车,达到生产安全的目的.当生产达到安全极限时,通过专门设置的联锁保护线路,能自动地使设备停车,达到保护的目的.10、软保护措施：就是通过一个特定设计的自动选择性控制系统,当生产短期内处于不正常情况时,既不使设备停车又起到对生产进行自动保护的目的.11、最大偏差：是指在过渡过程中,被控变量偏离给定值的最大数值.12、余差：当过渡过程终了时,被控变量所达到的新的稳态值与给定值之间的偏差叫做余差,或者说余差就是过渡过程终了时的残余偏差. 13、过渡时间：从干扰作用发生的时刻起,直到系统重新建立新的平衡时止,过渡过程所经历的时间.14、振荡周期或频率：过渡过程同向两波峰或波谷之间的间隔时间叫振荡周期或工作周期,其倒数称为振荡频率.15、变差：是指在外界条件不变的情况下,用同一仪表对被测量在仪表全部测量范围内进行正反行程即被测参数逐渐由小到大和逐渐由大到小测量时,被测量值正行和反行所得到的两条特性曲线之间的最大偏差.16、补偿型补偿导线：补偿型补偿导线又称补偿型导线,其合金丝的名义化学成分与配用的热电偶不同,但其热电动势值在0-100℃或0-200℃时与配用热电偶的热电动势标称值相同,用字母“C”附在热电偶分度号之后表示,例如“KC”.17、过程参数检测：指连续生产过程中的温度、压力、流量、液位和成分等参数的检测.18、测量误差：在测量过程中测量结果与被测量的真值之间会有一定的差值.它反映了测量结果的可靠程度.19、绝对误差：是测量值与真实值之差.20、相对误差：是绝对误差与被测量值之比,常用绝对误差与仪表示值之比,以百分数表示.21、引用误差：绝对误差与量程之比,以百分数表示.仪表的精度等级是根据引用误差来划分的.22、流量：是指单位时间内流过管道某一截面的流体数量.总量是指在某一段时间内流过管道的流体流量的总和.23、两线制：是指现场变送器与控制室仪表联系仅两根导线,这两根导线既是电源线,又是信号线.24、保护接地：在用仪表、电气设备的金属部分,由于绝缘损坏等意外事故可能带危险电压的情况下,为了防止这种电压危机人身安全而设置的接地,称为保护接地.三、简答题1、仪表电源有哪两类各用于何种负荷答：仪表电源可分为保安电源和工作电源两类.保安电源应采用静止型不间断供电装置,工作电源应采用自动切换、互为备用的两路独立电源供电.保安电源用于保安负荷供电,保安负荷包括：中断供电时,为保证安全停车停机用的自动控制装置和联锁系统,急剧化学反应塔器的温度和物料投放监控仪表,必要的报警系统等.工作电源用于其他的负荷供电.2、.利用差压变送器测量水蒸汽流量,回零检查排污后,为什么要等一段时间后才在启用答：等一段时间后,水蒸汽变成冷凝水后才能使测量准确,不产生虚假测量,另外还可以避免高温蒸汽烫坏膜盒.3、什么是IP地址答：用来标识网络上的节点,并指定选择路由信息地址,必须给网络上的每一个节点分配一个唯一的IP地址,它由网络ID加上网络管理人员分配的唯一主机ID组成.4、根据阀体部件结构的不同,主要有哪几种形式的调节阀答：根据使用对象的不同,有不同的阀体部件结构包括阀体、上阀盖组件、下阀盖组件、阀内件等,主要形式有直通单/双座阀、套筒阀、隔膜阀、蝶阀、球阀等.5、PLC由哪几个部分组成答：PLC的基本组成部分有：电源模块、CPU模块、I/O模块、编程器、编程软件工具包等,根据不同类型的系统,一般还会有安装机架底板、通讯模板、智能模板、接口模板等.6、控制系统的各类模块中,PS、CPU、CP、AI、AO、DI、DO、IM分别指的是哪些类型的模块答：PS－电源模块,CPU－中央处理器模块,CP－通讯处理器模块,AI－模拟量输入模块,AO－模拟量输出模块,DI－数字量输入模块,DO－数字量输出模块,IM－接口模块.7、采用热电偶测量温度时,为什么要进行冷端温度补偿一般有哪些冷端温度补偿方法答：热电偶产生的热电势Et,与热电偶的冷端温度有关.一般情况下,热电偶的冷端温度并不固定,而是随室温变化,这样就使Et也随室温变化,从而带来测量误差.因此,要求对热电偶的冷端温度进行补偿,以减小热电偶冷端温度变化所引起的信号测量误差.90|在热电偶温度变送器中,设计冷端温度补偿电路,根据热电偶型号的不同,一般按0℃时冷端补偿电势25mV和当温度变化Δt＝50℃时ΔEt ＝冷端补偿电势变化量两个条件计算.8、试说明下列符号的意义.DCSESDITCCPICLICAFRCTICAIAODIDODCS.集散控制.ESD、紧急停车系统.ITCC、蒸汽透平控制.PIC、压力显示控制.LICA、液位显示控制报警.FRC、流量记录控制.TIC、温度显示控制.AI、模拟量输入.AO、模拟量输出.DI、开关量输入.DO、开关量输出.9、在水平工艺管道上压力取样点有何要求,并在水平工艺管道剖面图上标出范围.分气体,液体和蒸汽气体取压点位于管道上部,防止积水.液体取压点位于管道下部,防止集气.蒸汽取压点位于管道水平中心线以上成0-45°夹角内.保持测量管路内有稳定的冷凝液,同时也防止工艺管道底部的固体介质进入测量管路和仪表内.10、简述三阀组开启和关闭的顺序三阀组开启顺序：1、打开正压阀.2、关闭平衡阀.3、打开负压阀.三阀组停运顺序：1、关闭正压发.2、打开平衡阀.3、关闭负压阀.11、画出电动执行机构配伺服放大器的简单线路图.与DCS配套使用12、敞口罐和密封罐测液位时有何区别,说明其原因.敞口罐液位变送器正压室接触介质,负压室通大气.密封罐液位变送器正压室接触介质,负压室连接罐体上部,用以平衡掉罐体内部压力.保证测量精度.13、热电阻为什么采用三线制测量增加一根补偿导线是为啦补偿掉导线电阻随温度变化而产生的阻值变化,保证测温的精度.就是通过不平衡电桥补偿掉导线电阻,保证显示准确.14、什么是信号制,标准信号中电流信号、电压信号、气压信号分别是多少信号制是指在成套系列仪表中,各个仪表的模拟输入、输出信号采用的统一的联络信号标准.标准信号制:电流信号:4----20mA气压信号：20---100kpa电压信号：1----5V15、PLC、DCS的中文全称和英文全称分别是什么答：PLC中文全称：可编程序逻辑控制器,英文全称：ProgrammableLogicalController.DCS中文全称：分散控制系统,英文全称：DistributedControlSyste16、通常仪表提供给控制系统的标准信号主要有哪几种答：通常仪表提供给控制系统的标准主要有：热电偶信号±50mV、热电阻信号Pt100、4－20mA信号、1－5V信号等.fI17、简述变送器的作用.答：变送器在自动检测和控制系统中的作用,是对各种工艺参数,如温度、压力、流量、液位、成份等物理量进行检测,以供显示、记录或控制之用,获取精确、可靠的过程参数值是进行控制的基础.按被测参数分类,变送器主要有差压变送器、压力变送器、温度变送器、液位变送器和流量变送器等.K18、简述变送器量程调整、零点调整和零点和迁移的目的.答：调整的目的,是使变送器输出信号的上限值与测量范围的上限值相对应,相当于改变变送器的输出输出特性的斜率.零点调整和零点迁移的目的,都是使变送器的输出下限值与测量范围的下限值相对应.零点调整使变送器的测量起始点为零,而零点迁移是把测量的起始点由零迁移到某一数值正值或负值.进行零点迁移,再辅以调整,可以提高仪表的测量精度.零点调整的调整量通常比较小,而零点迁移的调整量比较大,可以提高仪表的测量精度.零点调整的调整量通常比较小,而零点迁移的调整量比较大,可达量程的一倍或数倍.GuM,19、什么是变送器的二线制和四线制信号传输方式答：二线制传输方式中,供电电源、负载电阻、变送器是串联的,即二根导线同时传送变送器所需的电源和输出电流信号,目前大多数变送器均为二线制变送器；四线制方式中,供电电源、负载电阻是分别与变送器相连的,即供电电源和变送器输出信号分别用二根导线传输.U20、采用热电偶测量温度时,为什么要进行冷端温度补偿一般有哪些冷端温度补偿方法答：热电偶产生的热电势Et,与热电偶的冷端温度有关.一般情况下,热电偶的冷端温度并不固定,而是随室温变化,这样就使Et也随室温变化,从而带来测量误差.因此,要求对热电偶的冷端温度进行补偿,以减小热电偶冷端温度变化所引起的信号测量误差.90|在热电偶温度变送器中,设计冷端温度补偿电路,根据热电偶型号的不同,一般按0℃时冷端补偿电势25mV和当温度变化Δt＝50℃时ΔEt＝冷端补偿电势变化量两个条件计算.21、采用热电阻测量温度时,为什么要进行引线电阻补偿一般有哪些引线电阻补偿方法答：在热电阻做测温元件时,若不考虑导线电阻的补偿,则热电阻导线电阻的压降会造成测量误差,导线电阻补偿电路可以消除热电阻连接导线的影响.H{- 为消除导线电阻的影响,热电阻采用三线制接法.22、智能温度变送器有哪些特点,答：智能式温度变送有如下一些特点：通用性强；使用方便灵活；具有各种补偿功能；具有控制功能；具有通信功能；具有自诊断功能.23、8电磁流量计将传感器安装在工艺管线上,必须满足那两个条件 I`d答：1目前使用的电磁流量计可自动检测正反流向,传感器壳体上的流向箭头为制造商规定的正流向.用户在安装仪表时,应使该流向箭头方向同现场工艺流向保持一致；2为确保流量计的测量精度,应保证传感器上游侧至少应有5倍管径的直管段长度,下游侧至少应有2倍管径的直管段长度；3传感器的安装场所与安装方位按需要进行.传感器可以水平、垂直、倾斜安装,但需要保证电极轴线与水平面的锐角不得超过45度,以减少液体中所夹带气泡对测量的影响；4流量计测量管内必须完全充满工艺介质,以保证电极完全侵没在被测量的流体中,使测量可靠.24、现场如何正确安装热电偶 ^\2答：首选根据被测工艺对象和使用条件合理选型.热电偶工作端应安装在有代表性的均匀温度场中；热电偶冷端应小于100度；应避开强磁场和电场,以防干扰.25、试说明表压、绝对压力和真空度负压三者的关系,并画图说明.表压是以大气压为基准来表示的压力,所以它和绝对正好相差一个大气压0.1MPa.绝对压力是指被测介质容器单位面积上的全部压力,绝对表压p绝1p绝2261查各个阀门、导压管、活接头等是否已连接牢固；2检查二次阀和排污阀是否关闭,平衡阀是否关闭；3稍开一次阀,然后检查导压管、阀门、活接头等,如果不漏就把一次阀全开；4分别打开排污阀,进行排污后,关闭排污阀；5拧松差压室丝堵,排除其中的空气；6待导压管内充满凝结水后方可启动差压变送器；7启动差压变送器应按以下顺序操作；打开正压阀,关闭平衡阀,打开负压阀.此时仪表已启动完毕.8带冷凝罐的变送器应首先灌满隔离液,然后方可启动变送器.27、试述铠装热电偶的主要特点主要特点有：1热惰性小,反应速度快；2热接点的热容量小；3耐腐性好,寿命长；4机械强度高,可耐强烈的震动和冲击,适用于各种高压装置；5容易做成各种特殊用途的形式,如用以制作多点式热电偶、炉管表面热电偶、微型热电偶等、长短可根据需要而定.28、气动调节阀的工作气源压力范围为0.02-0.1MPa,它与调解器的输出信号有什么对应关系气动调节阀的工作气源压力范围为0.02-0.1MPa,而调解器的输出量程为0-100%,所以0%对应为0.02MPa,50%对应为气源压力0.06MPa,100%对应为0.1MPa.29、何谓气开阀、气关阀“FO”、“FC”那一个表示气开阀,那一个表示气关阀气开阀：当无压力信号输入时,调节阀关闭,有压力信号输入时,调节阀打开.有气阀开气关阀：当无压力信号输入时,调节阀打开,有压力信号输入时,调节阀关闭.有气阀关FO——表示无气源压力时,调节阀打开,称为气关阀.FC------表示无气源压力时,调节阀关闭,称为气开阀.30、什么是气动薄膜调节阀的正作用和反作用根据什么原则选择气开式或气关式的调节阀正作用和反作用,是调节阀的作用形式,实际上是针对执行机构而言.气压信号从调节阀的膜片上部进入,阀杆下移叫正作用.气压信号从膜片下进入,使阀杆上移,叫反作用.选择原则：实际使用中是从安全角度来选用气开或气关的.31、一台正在运行的气闭单座阀老是关不死,一般由哪些原因造成1阀芯、阀座磨损严重；2阀芯、阀座间有异物卡住；3调节器膜头漏气；4零点弹簧预紧力过大；5阀杆太短；6调节阀前后压差过大；7带阀门定位器时,须检查定位器输出是否达到最大值；32、什么是系统组态从工业生产对控制的要求出发将分布式系统所具有的功能连接起来,配置成为一个可供执行的应用软件的过程,称为系统组态.33、系统结构组态有什么具体内容1系统结构组态；2数据组态； 3控制组态；5图形文件组态； 6显示组态;34、对运行中的联锁仪表进行维修时应注意什么对运行中的联锁仪表进行维修时必须做到：1首先办理联锁工作票,经相关部门签字确认后方可实施. 2检查、维修联锁仪表和联锁系统必须两人参加.3维修前必须征得岗位操作人员的同意,并填写检修联系单,履行会签手续.4必须在切断解除联锁后,再进行检修工作.5维修后通知操作人员,操作人员在场核实和复原后结束工作. 6填写联锁投用票经相关部门签字确认后投用联锁并从存档. 35、联锁线路通常由哪几部分组成输入部分、逻辑部分和输出部分.输入部分是由现场开关、控制盘开关、按钮、选择开关等组成.逻辑部分是建立输入输出关系的继电器触点电路和可编程序控制器的程序.输出部分包括驱动装置、电磁阀、电动机启动器、指示灯等.%8.0%1002007004+=⨯-+=δ。

仪器仪表面试知识

仪器仪表面试知识1. 仪器仪表的基本分类仪器仪表是用来测量、检测、控制和监测物理量或化学量的设备。

根据其功能和用途，可以将仪器仪表分为以下几种类型：•电气仪器：用于测量电流、电压、电阻、功率等电气量的仪器，如万用表、示波器、电压表等。

•光学仪器：用于测量光的强度、波长、色度等光学量的仪器，如光谱仪、显微镜、摄影测量仪等。

•机械仪器：用于测量力、速度、压力、温度等机械量的仪器，如测力计、测速仪、压力表等。

•化学仪器：用于测量化学量、分析物质成分的仪器，如PH计、色谱仪、质谱仪等。

2. 仪器仪表的工作原理仪器仪表的工作原理各不相同，但大体上可以归纳为以下几种：•电磁感应原理：根据法拉第电磁感应定律，通过测量电磁感应产生的电流或电压来实现测量或控制。

•光学原理：利用光的反射、折射、透射等特性，通过测量光的强度、波长或通过光的干涉、衍射等现象来实现测量或分析。

•机械原理：利用机械运动的特性，通过测量力、位移、压力等机械量来实现测量或控制。

•化学原理：利用化学反应的原理，通过测量化学量或分析物质成分来实现测量或分析。

3. 仪器仪表的常见故障及排除方法在使用仪器仪表的过程中，常常会遇到一些故障，下面列举了一些常见的故障及相应的排除方法：•仪器显示异常：可能是由于电源供电不稳定或仪器内部元件损坏导致的。

可尝试更换稳定的电源或联系维修人员进行检修。

•仪器测量不准确：可能是由于仪器传感器损坏、校准不准确或环境影响等原因导致的。

可尝试重新校准仪器或更换传感器，并注意使用环境的影响。

•仪器无法启动：可能是由于电源故障、连接线松动或仪器内部元件损坏等原因导致的。

可检查电源、连接线是否正常，并联系维修人员进行检修。

•仪器响声过大：可能是由于机械部件磨损、润滑不良或进样方式不正确等原因导致的。

可检查机械部件是否需要更换或调整润滑情况，并按照正确的操作方法进行进样。

4. 仪器仪表的使用注意事项在使用仪器仪表时，需要注意以下几点：•仪器仪表应放置在干燥、通风良好的环境中，避免阳光直射和潮湿环境。
