CPC直线导轨
CPC导轨的常见问题和解决方法
CPC导轨的常见问题和解决方法一、规定噪声原因1：由于异物造成滚动面产生压痕、锈蚀或伤痕。
对策：更换Cpc导轨，清洗有关零件，改善密封装置，使用干净的润滑剂。
原因2：（钢渗碳后）表面变形。
对策：更换导轨，注意其使用。
原因3：滚道面剥离。
对策：更换Cpc导轨。
二、不规定噪声原因1：游隙过大。
对策：讨论搭配及导轨游隙，修改预负荷量。
原因2：异物侵入。
对策：讨论更换导轨，清洗有关零件，改善密封装置，使用干净润滑剂。
原因3：球面伤、剥离，对策：更换导轨。
润滑剂泄漏过多，变色原因：润滑剂过多，异物侵入、磨损粉末产生异物等。
对策：适量使用润滑剂，讨论改换选择润滑剂，讨论导轨的更换，清洗外壳。
三、异常的温度上升原因1：润滑剂过多。
对策：削减润滑剂，适量使用，选择较硬的润滑脂。
原因2：润滑剂不足或不适合。
对策：补充润滑剂，选择适当的润滑剂。
原因3：异常负荷。
对策：修改搭配，讨论导轨的游隙，调整预负荷，修改外壳的挡肩位置。
原因4：安装不良。
对策：改善轴和外壳的加工精度、安装精度、安装方法。
原因5：搭配面的蠕变、密封装置摩擦过大。
对策：更换Cpc直线导轨，讨论搭配，修改轴和外壳，更改密封形式。
四、振动大（轴的跳动）原因1：（钢渗碳后）表面变形。
对策：注意导轨更换操作。
原因2：剥离。
对策：更换Cpc导轨。
原因3：安装不良。
对策：修改轴、外壳挡肩直角、衬垫侧面的直角度。
原因4：异物侵入。
对策：更换导轨，清洗各零件，改善密封装置等。
大的金属噪音原因1：异常负荷。
对策：修正搭配，讨论导轨游隙，调整与负荷，修正外壳挡肩位置。
原因2：安装不良。
对策：轴、外壳的加工精度，改善安装精度、安装方法。
原因3：润滑剂不足或不适合。
对策：补充润滑剂，选择适当的润滑剂。
原因4：旋转零件有接触。
对策：修改曲路密封的接触部分。

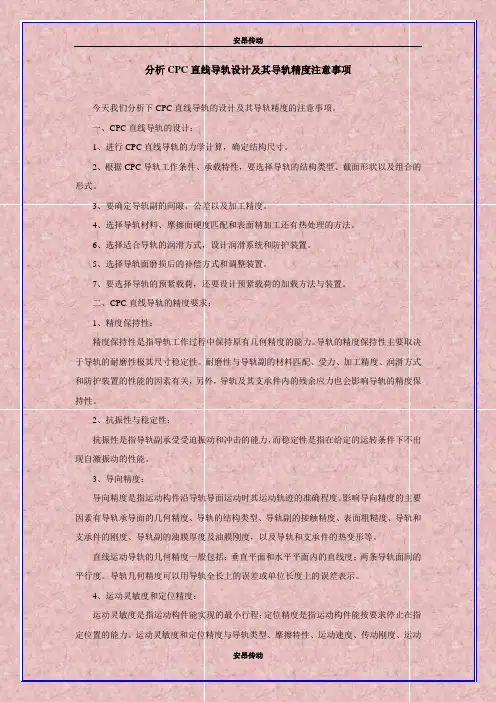

分析CPC直线导轨设计及其导轨精度注意事项
分析CPC直线导轨设计及其导轨精度注意事项今天我们分析下CPC直线导轨的设计及其导轨精度的注意事项。
一、CPC直线导轨的设计：1、进行CPC直线导轨的力学计算，确定结构尺寸。
2、根据CPC导轨工作条件、承载特性，要选择导轨的结构类型、截面形状以及组合的形式。
3、要确定导轨副的间隙、公差以及加工精度。
4、选择导轨材料、摩擦面硬度匹配和表面精加工还有热处理的方法。
6、选择适合导轨的润滑方式，设计润滑系统和防护装置。
5、选择导轨面磨损后的补偿方式和调整装置。
7、要选择导轨的预紧载荷，还要设计预紧载荷的加载方法与装置。
二、CPC直线导轨的精度要求：1、精度保持性：精度保持性是指导轨工作过程中保持原有几何精度的能力。
导轨的精度保持性主要取决于导轨的耐磨性极其尺寸稳定性。
耐磨性与导轨副的材料匹配、受力、加工精度、润滑方式和防护装置的性能的因素有关，另外，导轨及其支承件内的残余应力也会影响导轨的精度保持性。
2、抗振性与稳定性：抗振性是指导轨副承受受迫振动和冲击的能力，而稳定性是指在给定的运转条件下不出现自激振动的性能。
3、导向精度：导向精度是指运动构件沿导轨导面运动时其运动轨迹的准确程度。
影响导向精度的主要因素有导轨承导面的几何精度、导轨的结构类型、导轨副的接触精度、表面粗糙度、导轨和支承件的刚度、导轨副的油膜厚度及油膜刚度，以及导轨和支承件的热变形等。
直线运动导轨的几何精度一般包括：垂直平面和水平平面内的直线度；两条导轨面间的平行度。
导轨几何精度可以用导轨全长上的误差或单位长度上的误差表示。
4、运动灵敏度和定位精度：运动灵敏度是指运动构件能实现的最小行程；定位精度是指运动构件能按要求停止在指定位置的能力。
运动灵敏度和定位精度与导轨类型、摩擦特性、运动速度、传动刚度、运动构件质量等因素有关。
5、刚度：直线导轨抵抗受力变形的能力。
变形将影响构件之间的相对位置和导向精度，这对于精密机械与仪器尤为重要。
导轨变形包括导轨本体变形导轨副接触变形，两者均应考虑。
CPC导轨与抽屉的作用以及润滑油的作用
CPC导轨与抽屉的作用以及润滑油的作用一、抽屉滑轨应选CPC线性滑轨在很多的家庭中，抽屉是对衣物或者其他的物品收藏放置的地方，其起到了特别便利的作用。
并且在很多的家中抽屉还起侧紧要的装饰作用的，不同的抽屉要装配不同的抽屉滑轨，也因此在快捷性上也是有很大区分的，但是在大家选择滑轨的时候，肯定要考虑很多方面的因素，比如说抽屉或者橱柜的厚度，高度，以及是否采纳比较高档的抽屉滑轨来装饰抽屉等等。
在每个家庭中都有大量的抽屉，大量的橱柜门，因而对于一个家庭来说选择一个抽屉滑轨是特别紧要的，由于选择一个好的抽屉滑轨才能达到一按即开，轻推就会做到闭合的效果，并且可以有效的释放双手操作带来的不便。
通常居民都会选择二节反弹抽屉滑轨或者三节反弹抽屉滑轨。
这两种滑轨相比的话，二节反弹滑轨使用的用户数量比较大。
1、在你想要选择滑轨的时候，应依据不同地区不同生活的消费习惯来选择，或者是橱柜或者门体的应用性能来选择。
反弹抽屉式的滑轨这种叫法在不同的地区都有被不同的叫法，有的称之为推弹滑轨、按1压式自动滑轨、自回弹滑轨等。
2、在你确定了采纳几节反弹滑轨之后，就需要确认选用那种抽屉滑轨的尺寸、相应滑轨的长度、加工好抽屉之后。
正在安装抽屉滑轨时，应当保留在滑轨上有4毫米以上的弹压空间，从而来实现滑轨的一按就开的可能，一推就闭合的效果。
其次是把抽屉放在滑轨上，扣上白色的塑料锁紧钉之后隐匿式反弹簧抽屉滑轨就可以顺当安装完成了。
3、在抽屉进行拆卸的时候，只需要将锁紧钉用力的抽出，就可以很好的实现抽屉和滑轨之间有效的分别，因此特别的便利。
温馨提示：（除以上因素外还有一个最紧要的因素：就是在选择时，适当的考虑到商家的信誉度，商家的口碑，商家的服务态度等等。
假如注意好了这些，在以后显现问题之后，联系商家，才可以在很多的时间内，帮忙你来解决抽屉滑轨碰到的问题。
同时CPC导轨也是个不错的选择）二、导轨油在CPC导轨中可以起到什么作用导轨油适用于自身或带有导轨装置的机械设备，也特别适合那些自身液压系统和其他机械组件一同建在一起的设备，也很适合用于液压电梯和升降机等。
直线滑轨目前市场上常见的品牌
直线滑轨目前市场上常见的品牌有:
日本地区：THK NSK IKO
台湾地区：AMT ABBA HIWIN CPC
瑞士地区：SCHNEEBERGER
韩国地区：SBC
大陆地区:南京工艺汉江丝杠凯特
THK直线导轨型号规格:HSR、SHS、RSR、HRW、SSR、SRS
NSK直线导轨型号规格：LH/LS/LA/LY/LW/LE/LU/LL
IKO直线导轨型号规格:LRX/LWE/LWH/LWL
AMT直线导轨型号规格：MSA—E/LE/S/LS、MSB—E/TE/S/TS
ABBA直线导轨型号规格：BRH—A/AL/B/BL、BRS—B/BS
HIWIN直线导轨型号规格：HGW-CA/HA、HGH-CA/HA、EGW-CA、EGH—CA
CPC直线导轨型号规格：MR—MN/ML、MR-WM/WL、AR—MS/MN/FS/FN、HR-MN/ML/FN/FL SCHNEEBERGER直线导轨型号规格：MRA/MRB/MRC/MRD/MRE、
BMA/BMB/BMC/BMD/BME
SBC直线导轨型号规格:SBG-FL/FLL/SL/SLL/FV/SV、SBS-SL/SLL/FV/SV
南京工艺直线导轨型号规格:GGB—AA/AAL/AB/ABLGGB—BA/BAL、GGC-BA/BAK
汉江直线导轨型号规格：DA—AA/AB/CA/CB/AAL/ABL/CAL/CBL
凯特直线导轨型号规格:LG-EA/FA、LG-AA/AN/HAA/HAN、LMW-AA、LGW—EA。
简介CPC直线导轨滑块的知识
东莞市安昂五金机电有限公司（安昂商城）安昂传动传动世界简介CPC直线导轨滑块的知识CPC直线导轨是用于直线往复场合，拥有比直线轴承更高的额定负载，同时，直线导轨是一种滚动导轨，可以借由钢珠在滑块与导轨之间做无限滑动循环，同时可以承担一定的扭矩。
滑块-使运动由曲线转变为直线。
新的导轨系统使机床可获得快速进给速度，在主轴转速相同的情况下，快速进给是直线导轨的特点。
直线导轨与平面导轨一样，有两个基本元件;一个作为导向的为固定元件，另一个是移动元件。
由于直线导轨是标准部件，对机床制造厂来说.唯一要做的只是加工一个安装导轨的平面和校调导轨的平行度。
负载平台能沿着导轨轻易地以高精度作线性运动。
与传统的滑动导引相比较，滚动导引的摩擦系数可降低至原来的1/50，由于启动地摩擦力大大减少，相对的较少无效运动发生，故能轻易达到μm级进给及定位。
再加上滑块与导轨间的束制单元设计，使得直线导轨可同时承受上下左右等各方向的负荷，上述陈列特点并非传统滑动导引所能比拟，因此机台若能派和滚珠螺杆，使用直线导轨作导引，必能大幅提高设备精度与机械效能。
控制装置先在两个垂直方向上建立直线导轨的修正模型，各以面上测量点连接成连续曲线，统计出直线导轨上的所有曲线，并依据曲线段的曲率确定正曲面压入点、负曲面二支撑点的位置坐标及各曲线段的先后冲压次序，在设定所述校正压头及二支撑件的最大修正量后，驱动二支撑件分别顶靠在选定曲线段的负曲面二支撑点上，使校正压头冲压选定曲线段的正曲面压入点以进行校直作业，并将直线导轨的修正模型、最大修正量以及校直日志，以便对较次优先级的曲线段进行校直时做行程补偿变量及数据修正，以对直线导轨进行高精度和高效率的校直.在导轨的行业中现在出现很多的生产厂家，在这些生产厂和贸易厂当中安昂的导轨品牌口碑还是比较好的，所以无论是导轨滑块还是其他的一些机械的知识，安昂专业技术师会一直为大家推送这些专业的，为广大用户朋友提供便利。
(5) CPC直线导轨简介
凡一商城，让你的丝杠设备运转无忧！
一、CPC直线导轨结构
滚动直线导轨副是由导轨、滑块、钢球、返向器、保持架、密封端盖及挡板等组成。
当导轨与滑块作相对运动时，钢球就沿着导轨上的经过淬硬和精密磨削加工而成的四条滚道滚动，在滑块端部钢球又通过返向装置（返向器）进入返向孔后再进入滚道，钢球就这样周而复始地进行滚动运动。
返向器两端装有防尘密封端盖，可有效地防止灰尘、屑末进入滑块内部。
二、CPC直线导轨特点
滚动直线导轨副是在滑块与导轨之间放入适当的钢球，使滑块与导轨之间的滑动摩擦变为滚动摩擦，大大降低二者之间的运动摩擦阻力，从而获得：动、静摩擦力之差很小，随动性极好，即驱动信号与机械动作滞后的时间间隔极短，有益于提高数控系统的响应速度和灵敏度。
驱动功率大幅度下降，只相当于普通机械的十分之一。
与V型十字交叉滚子导轨相比，摩擦阻力可下降约40倍。
适应高速直线运动，其瞬时速度比滑动导轨提高约10倍。
能实现高定位精度和重复定位精度。
能实现无间隙运动，提高机械系统的运动刚度。
成对使用导轨副时，具有“误差均化效应”，从而降低基础件（导轨安装面）的加工精度要求，降低基础件的机械制造成本与难度。
三、CPC直线导轨的优势
CPC导轨副滚道截面采用合理比值的圆弧沟槽，接触应力小，承接能力及刚度比平面与钢球点接触时大大提高，滚动摩擦力比双圆弧滚道有明显降低。
CPC导轨采用表面硬化处理，使导轨具有良好的可校性；
CPC导轨心部保持良好的机械性能·····。
CPC滑块LWL系列
凡一商城国内最大的机械传动件交易平台CPC滑块LWL系列：LWL直线导轨滑块采用两列钢球，与轨道4点接触结构，虽然很小，却能在承受方向和大小改变的负荷和复合负荷时，依然保持稳定的精度和刚性。
基本规格为不锈钢制，形状和尺寸系列丰富齐备，可根据用途选择适合的形式。
LWL滑块和滑轨分别进行尺寸管理，各自均可自由增加或更换。
LWL直线导轨滑块拥有标准形和力矩大、能够单列使用的宽幅形两种形状。
不锈钢制的滚珠固定式系列中，相同截面尺寸的滑块有短型、标准型和高刚性加长型三种长度不同的类型，可根据用途选择适当的类型。
不锈钢制产品具有出色的耐腐蚀性，最适合用于洁净的医疗设备，各种磁盘读取装置以及半导体制造装置等。
碳钢产品则可以对滑轨进行追加工，广泛用于搬运装置和组装装置等通用用途。
滚珠固定式滑块装有钢球保持器，故即便将滑块从滑轨取下，钢球也不会脱落，易于装配。
有内螺纹的滑轨：滑轨有将螺栓穿过通孔上侧安装的标准规格，也有滑轨加工有内螺纹的规格，安装方向可自由选择,机械和设备的设计自由度大。
LWL型号：LWL1,LWL2,LWLC3,LWL3,LWLC5,LWL5,LWLC7,LWL7,LWLG7,LWLC9,LWL9,LWLG9,LWLC12,LWL12,LWLG12,LWLC15,LWL15,LWLG15,LWLC20,LWL20,LWLG20,LWLC25,LWL25,LWLG25;LWLF4,LWLFC6,LWLF6,LWLFC10,LWLF10,LWLFC14,LWLF14,LWLFG14,LWLFC18,LWLF18,LWL FG18,LWLFC24,LWLF24,LWL2 LWLC3 LWL3 LWLC5 LWL5 LWLC7 LWL7 LWLG7 LWLC9 LWL9 LWLG9 LWLC12 LWL12 LWLG12 LWLC15 LWL15 LWLG15 LWLC20 LWL20 LWLG20 LWLC25 LWL25 LWLG25 LWLF4 LWLFC6 LWLF6 LWLFC10 LWLF10 LWLFC14 LWLF14 LWLFG14 LWLFC18 LWLF18 LWLFG18 LWLFC24 LWLF24 LWLFG24 LWLFC30 LWLF30 LWLFG30 LWLFC42 LWLF42 LWLFG42。
直线导轨的优势有哪些呢
直线导轨的优势有哪些呢直线导轨是机械设计中广泛使用的一种零部件。
它主要用于各种类型的机器运动和运输系统。
它是传动和定位元件。
它的值和重要性在于精准的运动控制，长寿命和可靠性。
让我们来看看直线导轨在这方面的优势。
高精度运动控制直线导轨是一种精度高的机械元件。
它可以实现高精度的运动控制。
直线导轨具有高度可重复性和一致性，可以精确传递运动和负载。
直线导轨可以确保机器轨迹的准确性，从而提高生产效率并降低成本。
因此，在需要高精度的机器应用中，直线导轨是不可或缺的元件。
高负载能力直线导轨由三部分组成，分别是滑块、导轨和逆行间隙。
滑块和导轨的接触面积很大，可以承受重量很大的负载。
因此，直线导轨可以承载各种各样的机器部件。
直线导轨的高负载能力使得它成为很多工业应用的选择。
高刚性和稳定性直线导轨具有高刚性和稳定性。
在机器工作中，它可以保持一定的位置和姿态。
直线导轨在机器中承担着重要的位置定位和稳定性控制作用。
同时，直线导轨的剛性保证了高速信息传递，即可在短时间内传递坐标或位置信息，使得机器运动更加稳定高效。
长寿命和低维护成本直线导轨具有长寿命和低维护成本的优点。
直线导轨使用高品质材料制成，可以承受较大的压力和磨损。
由于直线导轨在工作过程中没有摩擦部件，因此它的维护成本非常低。
这意味着直线导轨可以长时间运行，不需要经常维修或更换。
直线导轨的长寿命和低维护成本使得它非常适合各种机器应用。
总结总之，直线导轨作为一种高精度、高负载能力、高刚性和稳定性、长寿命和低维护成本的零部件，广泛应用于各种机器应用中。
它可以提高机器的运作效率，降低成本。
因此，对于需要高精度、高可靠性、长寿命的机器应用，直线导轨是不可或缺的。
直线导轨作用及工作原理
直线导轨作用及工作原理
直线导轨是一种用于工业机械和设备中的重要部件，它能够提供高精度的直线运动和支撑。
直线导轨主要由导轨和滑块组成，其工作原理是通过导轨的表面和滑块之间的滚动或滑动摩擦来实现直线运动。
直线导轨的作用主要体现在以下几个方面：
1. 提供直线运动支撑，直线导轨能够提供机械设备在直线方向上的稳定支撑，使得设备能够在运动过程中保持高精度和稳定性。
2. 实现高精度定位，直线导轨能够帮助机械设备实现高精度的直线定位，对于需要精确定位的设备和工艺来说，直线导轨是至关重要的部件。
3. 减少摩擦和磨损，直线导轨采用滚动或滑动摩擦的方式实现运动，能够减少摩擦和磨损，延长设备的使用寿命。
直线导轨的工作原理主要是通过导轨和滑块之间的摩擦来实现直线运动。
导轨通常采用高精度的金属材料制成，表面经过磨削和
精密加工，能够提供良好的平整度和硬度。
滑块内部通常安装有滚
珠或滑块，与导轨表面接触，通过滚动或滑动摩擦来实现直线运动。
在实际应用中，直线导轨通常与直线电机、直线传感器等配合
使用，实现各种机械设备的直线运动控制和监测。
通过直线导轨，
机械设备能够实现高精度、高速度和高稳定性的直线运动，广泛应
用于数控机床、自动化生产线、半导体设备等领域。
总之，直线导轨作为机械设备中的重要部件，能够提供高精度
的直线运动支撑，通过摩擦实现直线运动，对于提高设备的精度和
稳定性具有重要作用。
随着工业自动化和智能化的发展，直线导轨
的应用前景将更加广阔。
讲解CPC直线导轨滑块的珠子脱落的预防及安装
安昂传动
讲解CPC直线导轨滑块的珠子脱落的预防及安装
我们现在运用到CPC直线导轨的场合也会是特别多的，好多的机械当中都有运用到的，所以说在运用当中不免会出现一些故障，那么如何去解救呢？我们来讲解如果CPC直线导轨滑块的珠子脱落的话怎样预防和安装。
其实，在我们解决上银导轨滑块脱落的原因之前，我们可以想象一下发生这个的根源是什么，首先我们要知道的是安装导轨滑块的工作人员是否对安装方法有一定的了解，如果不了解，我们先从这个方面来着手，就会大大的预防导轨滑块脱落出来。
另外，我们可以使用防粘胶粘在滑轨的两面，这样我们在使用时不容易脱落。
我们还可以到市场上买哪种橡胶皮带，穿在滑轨孔的两端（在不影响导轨使用的情况下）。
其实避免CPC直线导轨滑块脱落的原因有很多，看的多了做的多了就慢慢的会学会很多，我们平时也会积累不少这方面的知识慢慢的也会熟悉起来。
这样，我们积累的方法越多对于上银导轨故障的情况也会越来越少，滑块脱落的情况就会出现的越来越少。
安昂传动。
台湾CPC直线导轨全系类型号
广东省广州市越秀区五羊新城人防大厦608室 电话：86-020-87661766
HR重载荷系列： HR15MNB1V0N-1000L，HR15FNB1V0N-1000L， HR20MNB1V0N-1000L，HR20MLB1V0N-1000L， HR20FNB1V0N-1000L，HR20FLB1V0N-1000L， HR25MNB1V0N-1000L，HR25MLB1V0N-1000L， HR25FNB1V0N-1000L，HR25FLB1V0N-1000L，
台湾CPC核心代理
广州市正银自动化设备有限公司
CPC直线导轨型号
MR系列： MR3MNSS1V0N-1000L，MR3WNSS1V0N-1000L， MR3MLSS1V0N-1000L，MR3WLSS1V0N-1000L， MR5MNSS1V0N-1000L，MR5WNSS1V0N-1000L， MR3MLSS1V0N-1000L，MR5WLSS1V0N-1000L， MR7MNSS1V0N-1000L，MR7WNSS1V0N-1000L， MR7MLSS1V0N-1000L，MR7WLSS1V0N-1000L， MR9MNSS1V0N-1000L，MR9WNSS1V0N-1000L， MR9MLSS1V0N-1000L，MR9WLSS1V0N-1000L， MR12MNSS1V0N-1000L，MR12WNSS1V0N-1000L， MR12MLSS1V0N-1000L，MR12WLSS1V0N-1000L， MR15WNSS1V0N-1000L，MR15MNSS1V0N-1000L， MR15MLSS1V0N-1000L，MR15WLSS1V0N-1000L 以上型号为一米的轨道上装配一个滑块，精度等级为N级的 CPC直线导轨型号） AR自动化导轨系列： AR15MNB1V0N-1000L，AR15MSB1V0N-1000L， AR15FNB1V0N-1000L，AR15FSB1V0N-1000L， AR20MNB1V0N-1000L，AR20MSB1V0N-1000L， AR20FNB1V0N-1000L，AR20FSB1V0N-1000L， AR25MNB1V0N-1000L，AR25MSB1V0N-1000L， AR25FNB1V0N-1000L，AR25FSB1V0N-1000L， AR30MNB1V0N-1000L，AR30MSB1V0N-1000L， AR30FNB1V0N-1000L，AR30FSB1V0N-1000L， AR35MNB1V0N-1000L，AR35MSB1V0N-1000L， AR35FNB1V0N-1000L，AR35FSB1V0N-1000L 以上型号为一米的轨道上装配一个滑块，精度等级为N级的 CPC直线导轨型号）
直线导轨的性能特点有哪些？
直线导轨的性能特点有哪些？
直线导轨是一种常见的机械零件，常见于机械设备的移动部分。
它的主要功能
是作为机械设备的导轨，使机械设备能够进行直线运动。
那么，直线导轨的性能特点有哪些呢？
1. 高精度
直线导轨具有很高的精度，能够保证机械设备的精确定位。
通过采用高精度的
加工工艺和材料，直线导轨能够达到高精度的水平，使得机械设备的运动更加精准。
2. 高刚度
直线导轨的高刚度使得机械设备能够承受更大的负载，并且能够抵御外界的干扰。
这样，机械设备的运动更加平稳，能够提高生产效率和工作稳定性。
3. 长寿命
直线导轨具有长寿命的优点，能够有效地降低机械设备的维护成本。
通过采用
高强度的材料和精密的加工工艺，直线导轨的使用寿命能够更加稳定和长久。
4. 低噪音
直线导轨的运动过程中，摩擦力较小，摩擦噪音较低。
这使得直线导轨能够适
用于对声音有严格要求的场合，如实验室和医院。
5. 操作平稳
直线导轨在机械设备的运动中，能够保证操作平稳。
在高速运动时，由于刚度高，直线导轨的振动很小。
这使得机械设备运动更加顺畅，降低了运动过程中的冲击。
6. 安装调整方便
直线导轨的安装和调整相对来说比较容易，这意味着可以快速安装并调整到最
佳状态。
这对于机械设备的调试和维护非常有利。
综上所述，直线导轨的性能特点涉及到高精度、高刚度、长寿命、低噪音、操
作平稳以及安装调整方便。
这些特点使得直线导轨在机械设备的定位和运动方面具有不可替代的作用。
直线导轨的介绍
直线导轨的介绍
直线导轨是一种机械传动元件，主要用于工业机器人、数控机床、印
刷设备等高精度设备中，能够承受大的径向和轴向负载，并具有高精度、高刚性、低摩擦等特点。
下面将对直线导轨的结构、工作原理和
应用进行详细介绍。
一、结构
直线导轨由导轨和滑块两部分组成。
其中，导轨是由钢材经过加工而
成的直条形零件，其表面通过磨削或滚压等工艺处理，使其表面硬度
达到HRC58-62。
滑块则是安装在导轨上的零件，通常采用铝合金或
钢材制作，在滑块内部安装有滚珠或滚针等滚动体，以减小摩擦力。
二、工作原理
当机器运行时，导轨和滑块之间形成一个紧密的接触面。
此时，在外
界力的作用下，滑块会沿着导轨运动，并且在运动过程中接受来自外
界的径向和轴向负载。
同时，在滑块内部安装有滚珠或滚针等滚动体，以减小摩擦力，从而提高了导轨的运动精度和寿命。
三、应用
直线导轨广泛应用于工业机器人、数控机床、印刷设备等高精度设备中。
在工业机器人中，直线导轨能够提供高精度的运动控制，从而实现机器人的高速度、高精度运动。
在数控机床中，直线导轨能够提供稳定的支撑和高精度的运动控制，从而实现机床的高速切削和加工精度。
在印刷设备中，直线导轨能够提供稳定的支撑和高精度的运动控制，从而实现印刷品质的提升。
总之，直线导轨是一种具有重要作用的机械传动元件，在各个领域都有广泛应用。
通过了解其结构和工作原理，可以更好地理解其在各个领域中所起到的作用，并且为其后续研究和开发提供基础知识。
cpc直线导轨
cpc直线导轨CPC为一种滚动导引，借由钢珠在滑块与滑轨之间作无限滚动循环，负载平台能沿着滑轨轻易地以高精度作线性运动。
再加上滑块与滑轨间的束制单元设计，使得CPC直线导轨可同时承受上下左右等各方向的负荷，上述陈列特点并非传统滑动导引所能比拟，因此机台若能配合滚珠螺杆，使用CPC直线导轨作导引，必能大幅提高设备精度与机械效能。
与传统的滑动导引相较，滚动导引的摩擦系数可降低至原来的1/50，由于起动的摩擦力大大减少，相对的较少无效运动发生，故能轻易达到μm级进给及定位。
CPC导轨体积小、轻量化,特别适合小型化设备使用。
所有钢材组件无论是滑轨、滑座钢体或钢珠皆使用经淬透热处理之不锈钢材质。
提供N、H、P三种精度等级。
工作原理CPC直线导轨可以理解为是一种滚动导引，是由钢珠在滑块跟导轨之间无限滚动循环，并将摩擦系数降至平常传统滑动导引的五十分之一，从而使负载平台沿着导轨轻易的高精度线性运动，能轻易地达到很高的定位精度。
滑块跟导轨间末制单元设计，专利的回流系统及精简化的结构设计让上银的CPC直线导轨有更平顺且低噪音的运动。
使线形导轨同时承受上下左右等各方向的负荷。
CPC导轨的特点磨耗少能长时间维持精度传统的滑动导引，无可避免的会因油膜逆流作用造成平台运动精度不良，且因运动时润滑不充份，导致运行轨道接触面的磨损，严重影响精度。
而滚动导引的磨耗非常小，故机台能长时间维持精度。
定位精度高使用CPC直线导轨作为线性导引时，由于CPC直线导轨的摩擦方式为滚动摩擦，不仅摩擦系数降低至滑动导引的1/50，动摩擦力与静摩擦力的差距亦变得很小。
因此当床台运行时，不会有打滑的现象发生，可达到μm级的定位精度。
适用高速运动且大幅降低机台所需驱动马力由于CPC直线导轨移动时摩擦力非常小，只需较小动力便能让床台运行，尤其是在床台的工作方式为经常性往返运行时，更能明显降低机台电力损耗量。
且因其摩擦产生的热较小，可适用于高速运行。
可同时承受上下左右方向的负荷由于CPC直线导轨特殊的束制结构设计，可同时承受上、下、左、右方向的负荷，不像滑动导引在平行接触面方向可承受的侧向负荷较轻，易造成机台运行精度不良。
CPC直线导轨LWL系列
IKO直线导轨L微型系列采用两列钢球与轨道4点接触结构。
虽然形状很小，却能在承受方向和大小改变的负荷和复合负荷时，依然保持稳定的精度和刚性。
产品形状和尺寸系列丰富齐备，可根据用途选择适合的型号。
IKO微型直线导轨的特点如下：一、自由组合：滑块的滚珠装有钢球保持器。
即便将滑块从滑轨取下，钢球也不会脱落，易于装配。
滑块和导轨分别进行管理，各自均可自由更换组合，节约成本。
二、材料有不锈钢和碳素钢可选择：不锈钢制产品具有出色的耐腐蚀性，最适合用于讨厌油脂、需要控制防锈油的地方，及洁净室使用。
碳素钢产品广泛应用于搬运和组装装置等通用用途。
三、产品体系多样：拥有世界最小的1mm的标准型（LWL）和力矩大、能够单列使用的宽幅型（LWLF）两种形状的滑轨；滑块有标准、短、高刚性加长三种不同长度的类型；还有滑轨加工成内螺纹的规格满足不同安装方向的选择。
系列产品型号如下：标准型（LWL）：LWL1,LWL1Y,LWL2,LWLC3,LWL3,LWLC5B,LWLC5N,LWL5B,LWL5N,LWL5,LWLC7B,LWLC7N,LWL7B,LWL7N,LWL7,LWLG7B,LWLG7N,LWLC9B,LWLC9N,LWL9B,LWL9BCS,LWL9N,LWL9,LWLG9B,LWLG9N,LWLC12B,LWL12B,LWL12BCS,LWL12,LWLG12B,LWLC15B,LWL15B,LWL15BCS,LWL15,LWLG15B,LWLC20B,LWL20B,LWL20BCS,LWLG20B,LWLC25B,LWL25B,LWLG25B;宽幅型（LWLF）：LWLF4,LWLFC6,LWLFC6N,LWLF6,LWLF6N,LWLFC10B,LWLFC10N,LWLF10B,LWLF10N,LWLFC14B,LWLFC14N,LWLF14B,LWLF14N,LWLF14,LWLFG14B,LWLFG14N,LWLFC18B,LWLFC18N,LWLF18B,LWLF18BCS,LWLF18N,LWLF18,LWLFG18B,LWLFG18N,LWLFC24B,LWLF24B,LWLF24BCS,LWLF24,LWLFG24B,LWLFC30B,LWLF30B,LWLF30BCS,LWLFG30B,LWLFC42B,LWLF42B,LWLF42BCS,LWLF42,LWLFG42B;IKO直线导轨的特点：•能够高精度定位、静摩擦（起动摩擦）与动摩擦的差小；•能够承受复合负荷，总体平衡出色，使用方便；•产品规格丰富，从世界上最小的1mm到具有超高刚性和承载能力的大型圆柱滚子直线导轨；•微小进送量的响应性好，定位精确；。
深圳cpc导轨深圳cpc直线导轨的设计及选型
深圳CPC导轨深圳CPC直线导轨的设计及选型CPC导轨的作用和设计要求当运动件沿着承导件作直线运动时，承导件上的导轨起支承和导向的作用，即支承运动件和保证运动件在外力（载荷及运动件本身的重量）的作用下，沿给定的方向进行直线运动。
对导轨的要求如下：1.一定的导向精度。
CPC导轨导向精度是指运动件沿导轨移动的直线性，以及它与有关基面间的相互位置的准确性。
2.运动轻便平稳。
工作时，应轻便省力，速度均匀，低速时应无爬行现象。
3.良好的耐磨性。
CPC导轨的耐磨性是指导轨长期使用后，能保持一定的使用精度。
导轨在使用过程中要磨损，但应使磨损量小，且磨损后能自动补偿或便于调整。
4.足够的刚度。
运动件所受的外力，是由导轨面承受的，故导轨应有足够的接触刚度。
为此，常用加大导轨面宽度，以降低导轨面比压；设置辅助导轨，以承受外载。
5.温度变化影响小。
应保证导轨在工作温度变化的条件下，仍能正常工作。
6.结构工艺性好。
在保证导轨其它要求的前提下，应使导轨结构简单，便于加工、测量、装配和调整，降低成本。
不同设备的导轨，必须作具体分析，对其提出相应的设计要求。
必须指出，上述六点要求是相互影响的。
2 CPC导轨设计的主要内容设计导轨应包括下列几方面内容：1.根据工作条件，选择合适的导轨类型。
2.选择导轨的截面形状，以保证导向精度?3.选择适当的导轨结构及尺寸，使其在给定的载荷及工作温度范围内，有足够的刚度，良好的耐磨性，以及运动轻便和平稳。
4.选择导轨的补偿及调整装置，经长期使用后，通过调整能保持需要的导向精度。
5.选择合理的润滑方法和防护装置，使导轨有良好的工作条件，以减少摩擦和磨损。
6.制订保证导轨所必须的技术条件，如选择适当的材料，以及热处理、精加工和测量方法等。
CPC直线导轨选型第一步---确定轨宽轨宽指滑轨的宽度。
轨宽是决定其负载大小的关键因素之一，四排滚珠（也有部分两排珠的）的方轨现货产品一般有15、20、25（23）、30（28）、35（34）、45、55（53）、65（63），某些品牌最大只生产到45规格，有些小厂家可能只到30。
直线导轨安装技巧及调试方法
普通级
精度等 级
C
高级
精密级
普通级
高级
精密级
H
P
C
HPLeabharlann 普通间隙轻预压中预压
无预压
轻预压
预压级 别
Z0 ZA ZB Z0 ZA
四、直线导轨优点及特点
1、定位精度高 2、磨耗少能长时间维持精度 3、适用高速运动且大幅低机台所需的驱动马力
4、可同时承受上下左右方向的负荷 5、组装容易并且互换性
6、润滑制造简单
滑动轴承试直 线导轨 一般双用
二、直线导轨常用品牌
直线滑轨目前市场上常见品牌：
中国大陆 南京工艺 地区
汉江丝杆
凯特
中国台湾 地区
HIWIN
PMI CPC
韩国地区
SBC
日本地区
THK
NSK
IKO
三、直线导轨精度等级及预压级别
类别 非互换 性线性导轨
超高精 超精密级 密级 SP UP
互换 性线性导轨
九、直线导轨的安装技巧
三、滑轨无侧向定位装配面的安装 在无侧向定位装配面的安装例中为确保从动侧滑轨与基准测滑轨间 的平行度，滑轨可依下列所示安装侧与前述范例相同。
九、直线导轨的安装技巧
基准测滑轨的安装 假基准面法 使用两个滑块紧密接合固定于测定用平板，依床台滑轨装配附近的基准面为准， 使用千分表校准基准侧滑轨之侧边基准面，从滑轨的一端开始校准并依序以特 定的扭力锁紧装配螺丝。
水平仪
平铁
九、直线导轨的安装技巧
B、床身横向导轨平行度 用水平仪沿导轨X轴向放置在平铁上移动记录水平仪的读数，并利用调节螺丝调 节床身，使之直线度误差范围在2m≤0.04mm
九 培训效果测试
CPC导轨工作中的负载如何计算
CPC导轨工作中的负载如何计算CPC直线导轨工作载荷的计算又是一个很深奥的问题，想必大家和我一样需要好久的时间才能深入的了解这些知识吧，但是为了有一个很好的使用导轨的条件，没有装有导轨的知识怎么行呢，还是多多的学习吧。
因为负载及执行机构重心的位置、外部推力位置及启动停止时加减速引起的惯性力等因素，使得作用在直线导轨机构上的载荷是变化的，需要根据具体的使用条件对载荷进行详细的计算。
(1)额定静载荷额定静载荷在有些制造商的资料中也称为基本额定静载荷，当直线导轨在静止或以低速运行时，如果承受过大的载荷或较大的冲击，滚珠、导轨或滑块上会产生局部的变形，这种变形除会降低机构性能外，还会使滚珠产生早期破损。
将这种允许静载荷的极限值称为额定静载荷，通常用C。
表示，单位：N。
选型条件：在选定直线导轨机构时，在考虑安全系数(后面要介绍的静安全系数)后，在载荷作用下，滚珠承受的载荷不能超过额定静载荷，这是直线导轨机构选型的条件之一。
(2)额定动载荷对使用滚珠的直线导轨机构而言，额定动载荷指一批相同的直线导轨机构在相同的条件下运行时，与额定寿命50 km(对使用滚子的直线导轨则为100 km)相对应的一个大小、方向都不变的载荷。
通常用c表示，单位：N。
注意：额定动载荷是决定直线导轨机构额定寿命的重要参数，而在进行直线导轨机构的选型时，寿命校核是确定选型是否正确的重要条件。
(3)允许静力矩直线导轨机构在运行时，由于负载的位置、方向、大小经常是各不相同的，负载的质量中心可能存在偏心(例如悬挂负载)，启动或停止时的加减速也会产生惯性力，执行机构在工作时也可能产生一定的。
附加力矩传递到滑块上，因此对滑块而言可能会产生三个方向的不同力矩。
通常将直线导轨机构在三个方向上能够承受这种静态力矩的极限称为允许静力矩，一般分别用MA、MB、M。
表示，各制造商规定的符号各有差异。
(4)工作载荷计算①工作载荷种类CPC直线导轨机构在使用过程中，滑块内滚珠的磨损要比导轨的磨损快得多，因此滑块的使用寿命要远低于导轨的使用寿命，所以通常将滑块的额定寿命作为直线导轨机构的额定寿命。
CPC微型直线导轨(英文版)
