灵星雨发送卡 全彩802
LED全彩显示屏接收卡及发送卡数量如何计算2
宽：7.11÷0.96=7.4 约等于7个箱体；
显示屏的实际尺寸就是：
长：13×0.96=12.48m 宽：7×0.96=6.72m
面积12.48m ×6.72m=83.865
2、（P10户外箱体的分辨率是：96*96）
显示屏的实际分辨率是：长：32×
40=1280 宽：16×44=704
3、计算接收卡的数量。 （室内屏的接收卡256*128）
长：1280÷256=5 宽：704÷128=5.5约等于6
5×6=30+1=31张接收卡（多备一张接收卡）
4、计算发送卡的数量 （灵星雨的发送卡是1280*1024）
显示屏的实际分辨率是：
长：13×96=1248 宽：7×96=672
3、计算接收卡的数量。
（一箱一卡或者两箱一卡，政府工程是一箱一卡 ，其他都是两箱一卡）
箱体个数：13×7=91个
政府工程：91个接收卡；
一般工程：13÷2=6.5约等于7；
7×7=49+1=50张接收卡（多备一张接收卡）
4、计算发送卡的数量
1248÷1280=1 672÷1024=0.7 约等于1 ，1×1=1张发送卡。
题目：90平米的室内显示屏，长宽比要求16：9， P10(室内）和P10（户外)你分别算一下长、宽和像素，单元板或箱体的数量。
16X*9X=90 X=0.79 X 跟号
16×0.79=12.64 9×0.79=7.11
室内：
1、计算长宽的单元板数量：
（P10室内的单元板尺寸：320*160）
长：12.64÷0.32=39.5约等于40个单元板；
灵星雨发送卡 全彩802
智能化的识别程序可识别双色、全彩、虚拟、灯饰等的各种驱动板的各种扫描方式及各种信号走向，识别率达99%，一套卡在手，做屏无忧。
65Hale Waihona Puke 36级（64K）灰度内任意设定功能
客户可根据显示屏的情况从无灰度到65536级（64K）灰度之间任意调整，让你的显示屏达到最佳显示效果。
刷新率任意设置、锁相、同步功能
突破传统观念无拨码开关
无拨码开关设计，所有设置通过电脑设置。
测试功能
接收卡集成测试功能，不用接发送卡即可测试显示屏，斜线、灰度、红、绿、蓝、全亮等多种测试模式。
超长传输距离
传输最大达170米（实测），保证传输140米。
配套软件
LED演播室10.0
刷新率可从10Hz-3000Hz任意设定，刷新率锁相功能使显示屏的刷新锁定在电脑显示器刷新率的整数倍上，杜绝图像撕裂，保证图像完美再现。锁相同步范围为47Hz-76Hz。
双倍超大带载面积
全彩4096级（4K）灰度180Hz刷新率，最大可带512×128，是第六代产品256×128的两倍，全彩静态16384级（16k）灰度300hz，可带160×64是第六代80×64的两倍。（注：需驱动板能上高时钟30MHz）
需驱动板能上高时钟30mhz双网线热备份功能接收卡的ab两端口均可作为输入或输出口使用可用于两台电脑同时控制一块屏当一台电脑出现问题时另一台电脑自动接替也可用于一台电脑双网线控制当一条网线出现问题时另一条网线自动接替使显示屏的正常工作得到最大保障
发送卡全彩802(TS802)
完全兼容第七代
基于第七代升级开发，原功能不少，新功能更多更强大，系统更稳定更可靠。可与七代系统混合使用。
256级亮度自动调节
灵星雨LED演播室各种密码的使用方法
设置—>软件设置，在播放窗中输入‘linsn’后提示输入密码，密码为‘168’，点击确定后进入发送卡、接收卡、显示屏连接设置等界面。
一、在发送卡设置界面中输入‘netlst’可以检查出电脑中的网卡类型和传输速度。(如下图)
二、在接收卡设置窗口中输入‘mygod’可以进入设置系统锁定。
三、接收卡设置界面输入’cfxoki’，可以进入接收卡以及发送卡的程序升级(如下图)：
四、在设置à硬件维护中输入‘168’可以进行硬件维护(显示屏连接程序的测试和保存)，点击高级输入‘3906’可以进行扫描驱动文件(接收卡程序)的加载和测试/保存。
五、在接收卡设置中输入‘manual’可以进行特殊参数设置(专业模式)。
2、按Ctrl+鼠标双击版本号：在设置菜单中会多处一个硬件设置菜单(点击此菜单可以直接进入硬件设置，不需要输入linsn+168);
例如：在这个设置中的171(旋转90度)、172(180度)项主要就是设置旋转显示或安装是设置的一个特殊选项。
六、菜单中选择帮助中的关于LED演播室，按Ctrl+鼠标双击关于中的LOGO和版本号后，主菜单中会增加或减少相应的菜单和功能;ቤተ መጻሕፍቲ ባይዱ
1、按Ctrl+鼠标双击LOGO：减少菜单中的【调试】和后台功能;
LED显示屏同步灵星雨控制系统设置
LED显示屏同步灵星雨控制系统设置LED显示屏同步灵星雨控制系统设置1．安装软件：从光盘打开标有“ledstudio10”的安装文件。
注意：在安装的过程中会弹出一个提示是否安装CP210USB驱动的窗口，请点击中间“Install”字样的选项安装即可。
注：有时软件提示输入序列号，则键入888888就可以了。
2．发送卡设置：打开演播室软件点“设置”菜单，选“软件设置”，然后直接在键盘键入五个小写英文字母“linsn”，弹出密码窗输入密码“168”确定就可进入到“设置硬件参数”的界面。
然后进“发送卡”把显示模式选中所用的模式，保存到发送卡。
然后进行显卡设置：右键鼠标进入到显卡的“属性”点“设置”进高级选项中打开控制中心，然后在设置多个显示器功能中选择复制模式。
观察发送卡数据灯（绿灯）快速闪烁即可。
（注意：根据本人多年维修同步LED显示屏经验，一般同步屏整屏不亮，均为此处电脑设置有故障导致。
）3．接收卡设置：进入到“设置硬件参数”的界面。
然后进“接收卡”作“智能设置”（具体操作详见LED控制系统使用手册），需要注意的是：（1）发送卡要从U口输出网线给接收卡（如用D口输出网线则智能设置是没有变化的。
），（2）显卡不能选扩展到第二监视器。
（3）接收卡的控制范围由四个方面来决定：LED 刷新频率；灰度级别；扫描移位时钟；屏体的扫描方式。
LED刷新频率和灰度级别越大接收卡带的宽度就越窄，而扫描移位时钟越大则宽度越大，但扫描移位时钟不是无限制加大的，如屏体出现闪点则说明该屏时钟上得太高。
而接收卡控制的高度是由屏体的扫描方式来定的（单指灯板左右级连，如为上下级连则相反。
），如全彩8扫每区8行，灯板级连从右到左，【接收卡有16组红绿蓝（全彩）数据，有32组红绿（双色）数据，每区几行是指一组红绿蓝数据带的行高。
（单指灯板左右级连）】则16*8=128像素点高；如全彩8扫每区16行，灯板级连从右到左，则16*16=256像素点高。

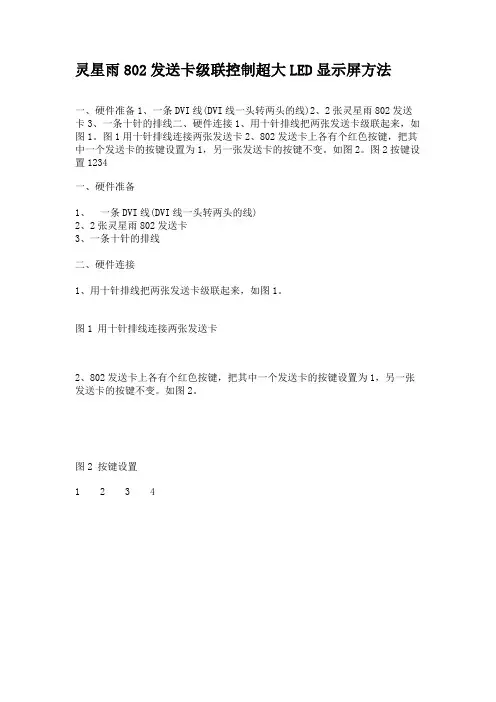

灵星雨802发送卡级联控制超大LED显示屏方法(精)
灵星雨802发送卡级联控制超大LED显示屏方法
一、硬件准备1、一条DVI线(DVI线一头转两头的线)2、2张灵星雨802发送卡3、一条十针的排线二、硬件连接1、用十针排线把两张发送卡级联起来，如图1。
图1用十针排线连接两张发送卡2、802发送卡上各有个红色按键，把其中一个发送卡的按键设置为1，另一张发送卡的按键不变。
如图2。
图2按键设置1234
一、硬件准备
1、一条DVI线(DVI线一头转两头的线)
2、2张灵星雨802发送卡
3、一条十针的排线
二、硬件连接
1、用十针排线把两张发送卡级联起来，如图1。
图1 用十针排线连接两张发送卡
2、802发送卡上各有个红色按键，把其中一个发送卡的按键设置为1，另一张发送卡的按键不变。
如图2。
图2 按键设置
1 2 3 4。
系统对比
全彩 实像素
MBI5024/5026 MBI5036/5030 MBI5042/5050 1280x1024
德普达 2009-2011
128x128 32768(15bit) >4000 Hz
256
09发送卡一条网线：帧频60Hz时最大支持输出点数655,360万点；(1280X512)
09发送卡两条网线：帧频60Hz时最大支持输出点数131万点；(1280X1024) 特点是：11版比09版的带载点数要宽和高一些。 11发送卡一条网线：帧频60Hz时最大支持输出点数655,360万点；(2048X320) 11发送卡两条网线：帧频60Hz时最大支持输出点数131万点；(2048X640) （带载的总点数不变。） 接收卡：显示最大高度128像素，显示最大宽度128像素。《实际最大带载高、宽（像素）要视模组分辨率和型号而定。》 支持MBI所有IC,通用性好,MBI5024/5042灰度刷新率都有较好表现 3G加异步方 案
静态
中庆 V8
不支持MBI5024/5026,扫描需专用电路通用性不高,MBI5042有较高发挥 1/8扫描 1/4扫描 1/2扫描 全彩 实像素 全彩 实像素 全彩 实像素 MBI5024/5026/ZQ9729 MBI5024/5026/ZQ9729 MBI5024/5026/ZQ9729 1280x1024 1280x1024 1280x1024 256x256 256x256 256x256 8192(13bit) 8192(13bit) 8192(13bit) 1200Hz 1600Hz 2000Hz 100 100 100
全彩 实像素
MBI5024/5026 1024X800
16384(14bit)
3840Hz 256 1/8扫描 全彩 实像素 MBI5042 1024X800 128x128
灵星雨七代卡
第七代控制系统使用手册一、进入设置对话框在菜单下点“软件设置”后，输入“linsn”六个小写字母（注意电脑上没有显示）即可进入设置对话框，如下图。
二、发送卡设置发送卡设置非常简单，如果你的显示屏工作在1024×768模式不用设置即可工作，否则需选择需要的显示模式，再点“保存到发送卡”即可。
三、接收卡设置接收卡设置也很简单，对于新的驱动板接好后点“智能设置”，按提示输入驱动板上亮的情况后（详细步骤如下），即可识别出驱动板的扫描模式等各种设置。
再根据需求调整刷新率、移位时钟，灰度级别等参数即可。
最后不要忘了要点“保存到文件”即可保存设置参数到电脑文件。
对于已经设置过的旧驱动板，只需点“从文件加载”再点“发送到接收卡”，接收卡就能正常工作了。
点“保存到接收卡”可把接收卡设置信息永久保存到接收卡。
智能设置步骤：1、点击智能设置，进入智能设置。
2、选择显示屏种类（单色、双色、全彩实像素、全彩虚拟像素）选择其中一种。
3、输入一个模组的多少像素点，宽度多少点（X），高度多少点（Y），一个模组数据接口数几个，每个接口数据组有几个数据组，如全彩的来说有几个R、G、B。
4、数据类型，（红、绿、蓝），红绿蓝合一串行，红绿蓝合一四点串行。
5、选行译码方式（不知道或不在下面选项中，静态不需译码、无译码芯片直接驱动行管有OE，无译码直接驱动无OE、芯片138译码，芯片139译码等）6、选模块级联方向，从显示屏正面看数据从右到左、从左到右、从上到下、从下到上7、看灯板变化1、2选项中一项显示状态如果1显示白色、2显示黑色。
8、看灯板1、2跟进行比较那一个亮，那一个暗，比如1比2亮。
9、看灯板显示什么颜色，比如1显红色，2显绿色。
10、看灯板亮一行或多行，多行的时候，中间间隔多少行（含亮一行）先中即可。
11、看灯板显示哪一个点亮，然后点击电脑上相对应的点，每点完一个点灯板会提示点击下一个点，所有点选择完毕后会提示。
然后点下步。
精显时代控制系统
精显时代控制系统培训主讲：张志会1.显示屏的系统概述2.了解精显时代控制系统的相关产品3.精显时代801,802控制系统4.精显时代控制系统的硬件连接5.精显时代控制系统智能设置（七步法设置）6.显示屏的连接设置7.了解远程控制及第8代产品升级8.CV产品常见故障的排除第1节：显示屏的系统概述显示屏控制系统部分主要由控制计算机、精显时代控制系统、信号传输线缆、显示屏体、智能上电系统以及外围多媒体设备等组成。
目前灵星雨控制系统主要有全彩控制系统，双色控制系统、一、全彩控制系统1、全彩801发送卡（TS801)2、全彩802发送卡（TS802)在系统方案中常被忽略3、全彩803发送卡（TS803)光纤传输新产品，采用可插拔的光纤模块。
4、全彩851外置式发送卡（TS851) 功能等同于TS801 (独立供电）5、全彩852外置式发送卡（TS852)功能等同于TS8026、接收卡RV801、RV802(小卡）、RV803、RV804（小卡）二、双色控制系统1、双色801发送卡（DS801)2、双色802发送卡（DS802)3、双色851外置式发送卡（DS851)4、双色852外置式发送卡（DS852)三、其他组件1、多功能卡701（EX701) 温湿度采集，开关大屏电源，声音传输功能我们使用最多的是亮度自动调节功能。
接入方法：将多功能卡串入整个系统连接的接收卡链路中，通常作为整屏输入的第一张卡出现。
声音传输的功能与802发送卡匹配使用。
2、分线卡701（EB701)通常在不容易走线的场合会使用。
案例（水立方CV12屏使用过此产品）3、多模转801（MC801)4、单模转801（SC801)5、中继701（CN701)用于网线传输距离较长的场合，很少使用，通常每增加一张接收卡就代表具有中继卡的功能。
6、HUB卡（行控卡）根据模组的扫描方式与数据接口数不同而有差异。
读懂HUB卡接口就读懂了系统的智能设置TS801TS803EB701EX701RV80385系列外置发送卡RV802光纤收发器目前我们常用的精显时代发送卡为全彩801,802，双色801,802.。
灵星雨控制卡
智能化的识别程序可识别双色、全彩、虚拟、灯饰等的各种驱动板的各种扫描方式及各种信号走向，识别率达99%，一套卡在手，做屏无忧。
65536级（64K）灰度内任意设定功能
客户可根据显示屏的情况从无灰度到65536级（64K）灰度之间任意调整，让你的显示屏达到最佳显示效果。
刷新率任意设置、锁相、同步功能
支持容余点插入
可设定每多少点接入一个或多个空像素，用于异型屏。
支持带PWM的驱动芯片
需专用驱动芯片配合，使显示屏效果更完美。
支持硬件逐点校正功能
需专用驱动芯片配合，使显示屏逐点校正效果更好。
支持逐点检测功能
需专用驱动芯片配合，动态地检测显示屏瑕点情况。
逐点校正、逐卡（箱体）校正功能
逐点校正支持单点、2×2点、4×4点和8×8点四种校正模式，最大校正6144点/模块，红绿蓝各256级。逐卡（箱体）校正用于显示屏各箱体间色差校正，红绿蓝各256级。
智能监控
每块接收卡均有温度检测和四路风扇监控输出，可根据用户设定的温度上限智能地控制四路风扇转速。
公司图标显示
当发送卡电源没开启时显示屏自动显示设点的公司图片，图片像素为128X128，颜色数为16K色。
支持16位以内的任意扫描方式
原系统只支持1、2、4、8、16扫描，新系统为1、2、3、4、5、6、7、8、9、10、11、12、13、14、15、16扫描。
智能连接功能
同一块显示屏的多块接收卡/箱体（含备用的）可以任意交换而不需重新设置，接收卡能智能地动识别需显示的内容。
智能监控
每块接收卡均有温度检测和四路风扇监控输出，可根据用户设定的温度上限智能地控制四路风扇转速。
公司图标显示
当发送卡电源没开启时显示屏自动显示设点的公司图片，图片像素为128X128，颜色数为16K色。
灵星雨高刷新使用说明
1. 用带D接收卡升级高刷新频率的程序.
2. 安装我们灵星雨最新的LED演播室.
3. 电脑的刷新频率不能超过60HZ。
（60HZ以上的刷新
频率，发送卡要升级SD801D.new18.bin.以上程序，
最高到80HZ。
用这个程序在发送卡选项可以读取显
卡输出的频率）.
4. 设置好RCG文件，选择最高能支持的扫描移位时钟
（取决于驱动板的性能和设计。
如果性能好，设计
合理，能上的时钟就越高，那么单张接收卡带的面
积（像素点）就会越大，或者在带面积不变的情况
下支持更高的灰度和刷新频率。
一般16.67Mhz；）
5. 确定一个接收卡要控制多少点宽（接收卡控制宽度
点数越大，接收卡的刷新频率相对应降低）.
6. 灰度级数一般推荐客户选择65536标准或者65536品
质优先，低灰效果一般推荐客户选择高刷新高亮度（选择完这几个参数后，软件会根据输入的参数，自行算出接收卡最大的刷新频率）。
接收卡刷新频率最好能够达到1000HZ以上，接收卡的亮度有效率一般推荐客户选择在80%（这几项只是建议，客户可根据自己的要求自行选择）.
7. 行消隐时间和行消隐延迟一般保持软件默认.如果有暗
亮,可以相对应把行消隐时间和行消隐延迟的数值调
整. 行消隐时间有效10-200000/ns, 行消隐延迟有效
0-15。
调整行消隐时间越大，亮度有效率会相对应减低。
8. 灰阶过渡有问题时，先把提高品质打勾，看接收卡的
最小OE宽度是否小于40ns,可以用手动输入（选用高刷新后，设置会由灰色变成白色，把勾打上就可以手动输入OE宽度）。
灵星雨802发送卡级联控制超大LED显示屏方法
灵星雨802发送卡级联控制超大LED显示屏方法
一、硬件准备
1、一条DVI线(DVI线一头转两头的线)
2、2张灵星雨802发送卡
3、一条十针的排线
二、硬件连接
1、用十针排线把两张发送卡级联起来，如图1。
图1 用十针排线连接两张发送卡
2、802发送卡上各有个红色按键，把其中一个发送卡的按键设置为1，另一张发送卡的按键不变。
如图2。
图2 按键设置
3、把两发送卡插入电脑的PCI插口，用DVI一转二的线把显卡的DVI和两发送卡相连，一头的插入显卡的DVI口，两头的分别插入两个发送卡的DVI口。
如图3。
图3连接两张发送卡的DVI接口
三、软件设置
两802发送卡级联后最高可带到1600*1200个像素点，两发送卡共有四个RJ45信号输出口，分别是1U1D2U2D，如图4。
红色按键没改的发送卡的RJ45分别是1U1D，另一个发送卡的RJ45分别是2U2D
图4 两卡级联后输出口关系
操作CON文件时按照屏幕的连接方式进行设置，因每个发送卡的RJ45带400点的高度，高于400点的用另一个RJ45口，以此往上推，先从1U口开始，1U-1D-2U-2D，设置CON文件时如下。
图5 设置CON文件
用网线1从1U口接入发送卡时，如图5，在主线上选择1号发送卡U线（1U）
图6
用网线2连接到接收卡时，如图6在主线上选择号发送卡D线（1D）
图7
用网线3连接到接收卡时：如图7所示，在主线上选择2号发送卡U线（2U）
图8
用网线4连接到接收卡时，如图8所示，在主线上选择2号发送卡D线（2D）具体做法按照现场连线方式设置，设置完后发送到接收卡，并保存到接收卡就行。
LED显示屏知识试题A
试卷A一、单选题（每题3分，共60分）1、LED显示屏，按照使用环境，分为：（）A、室内LED显示屏B、室内和户外LED显示屏C、全彩LED显示屏D、单双色LED显示屏。
2、LED显示屏，按照显示颜色，分为：（）A、单双色和全彩LED显示屏B、双色LED显示屏C、全彩色LED显示屏D、单双色LED显示屏。
3、LED显示屏，按照显示功能，分为：（）A、单双色LED显示屏B、视频LED显示屏C、全彩色LED显示屏D、视频和图文LED显示屏。
4、LED异步显示屏基本构成：（）A、显示单元板、发送卡、开关电源、HUB板B、显示单元板、接收卡、开关电源、HUB板、方钢C、显示单元板、条屏卡、开关电源、HUB板D、显示单元板、条屏卡、开关电源、HUB板、锁扣5、LED同步显示屏系统基本构成：（）A、计算机、DVI显卡、数据发送卡、同步数据接收卡、HUB板、网线、LED显示屏B、计算机、DVI显卡、发送卡、数据接收卡、LED显示屏C、LED显示屏、计算器、发送卡、数据接收卡、网线D、数据发送卡、同步数据接收卡、HUB板、网线、LED显示屏6、什么是像素？（）A、LED显示屏的最小成像单元B、LED显示屏上的1颗灯C、屏幕图像的精密度D、显示屏显示单元7、室内屏常见单元板：（）A、P4、P8、P20、P7.62B、P12、P8、P 6、P7.62C、P4、P16、P 6、P7.62D、P4、P10、P 6、P7.628、户外屏常见单元板：（）A、P12、P10、P25、P7.62B、P40、P25、P 16、P10C、P32、P10、P6、P8D、P10、P25、P 6、P169、户内模组的基本组成主要有：（）A、底壳、面罩、LED灯、驱动芯片、电阻、PCB板、电容B、底壳、防水胶圈、LED灯、驱动芯片、电阻C、底壳、面罩、排线、驱动芯片、、电阻D、底壳、面罩、LED灯、驱动芯片、镙丝、PCB板、电容10、户外模组的基本组成，主要有：（）A、底壳、面罩、LED灯、驱动芯片、电阻、PCB板、电容B、底壳、面罩、防水胶圈、LED灯、驱动芯片、电阻、PCB板、电容C、底壳、面罩、排线、驱动芯片、防水胶圈、、电阻D、底壳、面罩、LED灯、驱动芯片、防水胶圈、镙丝、PCB板、电容11、常见LED 显示屏的LED 灯（）A、3528、5050 、0602、0505B、3528、5050 、1215、0805C、3528、5050 、0603、0805D、3528、3050 、0606、080512、常见LED显示电源规格：（）A、5V40A 、5V60A 、5V15AB、12V40A、12V45A、12V100AC、6V40A、6V60A、6V80AD、5V120A 、5V30A、5V40A13、LED模组常见扫描方式（）A、1/16、1/8、1/3、1/4、1/32B、1/16、1/8、1/4、1/2、1/6C、1/16、1/8、1/4、静态、1/12D、1/16、1/8、1/4、1/2、静态14、一片P6 模组，分辨率是32（W）*16（H），此模组尺寸：（）A、128mm*256 mmB、320 mm *160 mmC、128 mm *192 mmD、192 mm *96 mm15、一个箱体，尺寸是640mm*640mm, 箱体上是P5模组，此箱体分辨率：（）A、128*96B、128*128C、256*96D、96*9616、灵星雨LED全彩显示常用控制卡：（）A、LINSN 全彩TS802、LINSN 全彩TS803B、接收卡RV802、接收卡RV901C、接收卡RV901、发送卡TS801D、接收卡RV903、发送卡TS90117、常用LED 芯片：（）A、74HC245、74HC138 、74HC595、4953B、74HC145、74HC138 、74HC565、4951C、74HC245、74HC168 、74HC565、4952D、74HC145、74HC138 、74HC565、495518、决定LED灯好坏的主要材质因素是：（）A、芯片、封装设备、胶水（环氧树脂）、金线B、芯片、支架、胶水（环氧树脂）、金线C、驱动芯片、支架、胶水（环氧树脂）、金线D、驱动芯片、支架、胶水（环氧树脂）、金线19、LED 显示屏常见安装方式（）A、租赁、吊装、立柱、镶装B、挂装、平装、立柱、镶装C、挂装、吊装、立柱、镶装D、车载、吊装、立柱、镶装20、常见锁扣有：（）A、鹰抓锁、圆形快锁、定位柱、内六角扳手B、鹰抓锁、圆形快锁、边锁、内六角扳手C、鹰抓锁、圆形快锁、边锁、内六角扳手D、鹰抓锁、圆形快锁、边锁、弹簧锁二、多选择题（8分/题，共40题）1、LED 常见芯片厂家（）A、日亚、晶元、CREE、B、广驾、光磊、士美C、晶亮、广驾、光磊D、CREE、晶元、光磊2、常见箱体分类：（）A、简易箱体、防水箱体、吊装箱体B、租赁箱体、防水箱体、吊装箱体C、航空箱、防水箱体、吊装箱体D、网格箱、防水箱体、吊装箱体3、常见LED显示屏：（）A、LED球场屏、LED网格屏B、LED软屏、LED窗帘屏C、LED广告屏、LED条屏D、LED玻璃屏、LED地板屏4、P10 户外DIP LED 显示屏，能观看显示平滑图像的距离：（）A、20米B、100米C、200米D、350米5、下面亮度是户外全彩显示屏的：（）A、6000CD/M2B、7500CD/M2C、2500CD/M2D、10000CD/M2试题A-20121217.doc答案：一、单选1.B2.A3.D4.C5.A6.A7.D8.B9.A10.B11.C12.A13.D14.D15.B16.C17.A18.A19.C20.D二、多选1. A.B.C.D2.A.C.D3.A.B.C.D4.A.B.C5.A.B.D。
最新灵星雨系统教程
接收卡
接收卡
接收卡
连接方法： U口
发送卡
D口
接收卡 接收卡 接收卡
测试功能使用方法(TEST): 1).硬件连接:从发送卡U口输出网线,从最后一张接收卡回流网线给发送卡D口; 2).点右边"Start"再点"stop"最后再点一次"Start",就会自动运行侦测程序.正常情况"sends"和 "Receives"会有数据不断变动,下面的列表应没有内容.当空白列表出现内容时,就表示有问题 了.(注:losts为丢帧,Errors为错误,shorts为短路或网线有问题.)另"sends"和"Receives"为"0"时 表示网线有问题发送卡的U口和D口没有数据回流. 3).测试时间一般10分钟.
3.支持单卡色度空间变换。 设 接收卡 置 设置硬件参数 方 更多设置 色度空间 法
4.支持12 位的HDMI 颜色输入(需九代发送卡配合).
支持12位HDMI颜色深度。深度数值越高，就可以获得更多的色彩。
5.软件亮\色度校正功能
可实现1024 级单点色度校正;(其它系统一般只能支持256级色度校正)
显示屏监控 箱体/卡监控 温度
16.湿度监控（需另购湿度传感器）. 接收卡直接实现，不需多功能卡
17.烟雾监控（需另购烟雾模块）. 接收卡直接实现，不需多功能卡
查 看 : 设置 显示屏监控 位 置
箱体/卡监控
湿度/烟雾
18.超高刷新率，高灰度 ,可从一级亮度起灰。
新增可选刷新率模式，超高刷新模式是标准模式(客户原来可达到的刷新率)的 8-128倍，并且可上65536级灰度.实现灰度和刷新率分离，不管上多少的刷新率， 灰度都可上16bit（65536级）灰度。
灵心雨科技最新显示屏安装与调试必知技巧
显示屏像素点
显示屏像素点
显示屏像素点
驱动板
③
驱动板
②
计算机+发送卡
①
接收卡
最大并行输出8路
④
开关电源
驱动板
③
驱动板
驱动板 ④
驱动板
显示屏像素点
显示屏像素点
显示屏像素点
①
显示屏像素点
显示屏像素点
显示屏像素点
根据箱体的标识和安装示意图一一对应安装 于钢结构上
在拼装过程中注意显示屏箱体与箱体之间的 间隙小于1MM.平整度小于1MM.
安装完后检查显示屏水平方向相邻的两个箱体
有无形成上下错位，垂直方向相邻的两个箱体有
无左右错位，错位严重的.影响到显示屏播放效 果和外观的的要进行调整.无法调整的要拆 了重装
系统连线
四.计算机设置
1.计算机显卡设置
2.1).NVIDIA显卡设置
3.在WINDOWS桌面下右键点击桌面空白处。出 现设置菜单，如下图所示：
该口为DVI插口,管脚定义与显示卡一一对应（完全 相同），用附带的DVI电缆线相连接即可。
2、附加功能口
该口为6P的电话线口,通过附带线与RS232(串口)相 连，可提供r校正，灰度控制，开关大屏，锁屏，显 示区域设定等附加功能。本功能需谨慎操作，请仔 细阅读本手册后，按需求使用。
3、外接电源口
该口为５伏的电源口,发送卡外置时使用。
占空比：是指移位时钟的占空比，改变此数据， 可以使扫描移位时钟能上更高时钟。一般设为 50%。
消隐时间：如果显示屏出现有暗亮的情况，可 以通过此项来消除。双色一般设为：3000，全 彩设为：200。如果仍然不能消除可以提高消隐 时间。如果提高到很大，依然无效，请检查接 收卡到显示屏的连接是否正确，尤其要注意OE 信号有没有接反。
发送801D(DS801D)规格书
发送801D（DS801D）规格书1、功能简介DS801D为灵星雨公司大屏幕控制系统发送卡，功能为将PC 中的视频、图像等信息转换为LED屏的控制信号并传输至接收卡。
2、功能特点完全兼容第七代基于第七代升级开发，原功能不少，新功能更多更强大，系统更稳定更可靠。
可与七代系统混合使用。
支持10位颜色旧系统的8位颜色只能显示256X256X256=1677216种颜色，新系统颜色数为1024X1024X1024=1073741824种颜色，新系统颜色数是旧系统的64倍。
智能连接功能同一块显示屏的多块接收卡/箱体（含备用的）可以任意交换而不需重新设置，接收卡能智能地动识别需显示的内容。
智能监控每块接收卡均有温度检测和四路风扇监控输出，可根据用户设定的温度上限智能地控制四路风扇转速。
公司图标显示当发送卡电源没开启时显示屏自动显示设点的公司图片，图片像素为128X128，颜色数为 16K色。
支持16位以内的任意扫描方式原系统只支持1、2、4、8、16扫描，新系统为1、2、3、4、5、6、7、8、9、10、11、12、13、14、15、16扫描。
支持模块宽度为64以内的任意数旧系统只支持2、4、8、16、32、64宽度的模块，新系统为64以内任意数。
支持异型分割显示每块接收卡最大支持1024段分割，用于异型/文字屏。
支持容余点插入可设定每多少点接入一个或多个空像素，用于异型屏。
支持带PWM的驱动芯片需专用驱动芯片配合，使显示屏效果更完美。
支持硬件逐点校正功能需专用驱动芯片配合，使显示屏逐点校正效果更好。
支持逐点检测功能需专用驱动芯片配合，动态地检测显示屏瑕点情况。
逐点校正、逐卡（箱体）校正功能逐点校正支持单点、2×2点、4×4点和8×8点四种校正模式，最大校正6144点/模块，红绿蓝各256级。
逐卡（箱体）校正用于显示屏各箱体间色差校正，红绿蓝各256级。
智能识别一卡通功能智能化的识别程序可识别双色、全彩、虚拟、灯饰等的各种驱动板的各种扫描方式及各种信号走向，识别率达99%，一套卡在手，做屏无忧。
LED显示屏灵星雨控制系统调试手册
目录第一章 701型、702型卡功能简介 (1)第二章第七代控制系统使用手册 (4)第三章国标网线制作方法 (20)IndexChapter I Model 701 and 702 functions and features (23)Chapter II Model 701 and 702 manual (25)Chapter III Communication cable making method (40)第一章 701型、702型卡功能简介一、千兆技术真正千兆技术，绝不抽帧。
单卡最大支持：701型卡1280×1024，702型卡2048×640，双卡级联最大支持2048×1152。
单网线支持：701型卡1024×640 、1280×512，702型卡1600×400、2048×320。
二、逐点校正、逐卡（箱体）校正功能逐点校正支持单点、2×2点、4×4点和8×8点四种校正模式，最大校正6144点/模块，红绿蓝各256级。
逐卡（箱体）校正用于显示屏各箱体间色差校正，红绿蓝各256级。
三、智能识别一卡通功能智能化的识别程序可识别双色、全彩、虚拟、灯饰等各种驱动板的各种扫描方式及各种信号走向，识别率达99%，一套卡在手，做屏无忧。
四、65536级（64K）灰度内任意设定功能客户可根据显示屏的情况从无灰度到65536级（64K）灰度之间任意调整，让你的显示屏达到最佳显示效果。
五、刷新率任意设置、锁相、同步功能刷新率可从10Hz-3000Hz任意设定，刷新率锁相功能使显示屏的刷新锁定在电脑显示器刷新率的整数倍上，杜绝图像撕裂，保证图像完美再现。
锁相同步范围为47Hz-76Hz。
六、双倍超大带载面积全彩4096级（4K）灰度180Hz刷新率，最大可带512×128，是第六代产品256×128的两倍，全彩静态16384级（16k）灰度300hz，可带160×64，是第六代80×64的两倍（注：需驱动板能上高时钟30MHz）。
最新LED显示屏基础知识详细介绍
功能：接收发送卡输出的控制信号与数据，并转译至显示屏
灵星雨系统专用的控制软件
《LED演播室（LedStudio）》是专为LED显示屏开发 的控制软件。其功能强大,使用方便,简单易学、性能稳定 、可靠性高。该软件主要实现以下功能：显示数据的加工 与处理；与其它网络接口，从中提取数据；产生各种显示 效果并控制显示效果的输出，提供人工操作界面；提供多 种消息的编辑、排版和剪接等；提供播放节目和播放内容 的编排功能；提供对大屏幕显示系统数据库管理与维护。
路漫漫其悠远
LED演播室界面
节目表编辑
路漫漫其悠远
要播放的文件
德普达控制系统
德普达控制系统德特点主要是针对性强， 不同的应用都有最合理的解决方案。德普 达控制系统还可以配合台湾聚积科技的 MBI5030\MBI5039\MBI5036等驱动芯片 实现错误侦测功能。
路漫漫其悠远
路漫漫其悠远
德普达控制系统主要有 DBT-QT-Q2007和DBT-QT-Q2009
1024*640 1280*512 1536*400 1600*320 1792*300
1024*640
1024*640 1280*512
1024*640 1280*512 1536*400 1600*320
1024*640 1280*512 1536*400 1600*320 1792*300 1920*256
路漫漫其悠远
箱体结构组成：
路漫漫其悠远
两款主推热销户外固装产品：A1688/A1088
➢ 户外显示屏（静态扫描 ）
静态 扫描
A1688
户外显示屏（ 动态扫描） 动态 扫描
路漫漫其悠远
A1088
► 1.像素距(点间距) ：点间距(像素间距)-相邻像素间的距离 。 ► 2.分辨率：LED显示屏象素的行列数称为LED显示屏的分辨率。 ► 3. LED显示模组 ：能实现显示屏功能的基本单元 。 ► 4.双基色、全彩显示屏 ：双基色是由红、绿或黄绿两种颜色组成、
灵星雨控制板说明书
目 录
第一章 概 述 1
1.1功能特点 1
1.2 发行包清单 2
第二章 系统安装与设置 3
2.1 主要技术参数 3
2.2 端口定义 4
2.2.1 数据采集卡数据输入口（DVI接口） 4
2.2.2 附加功能口 5
2.2.3 外接电源口 5
2.2.4 数据采集卡数据输出口 5
质量保证书一份（见本书封底）
led播放软件、控制软件光碟一张
L2003T型(全彩)
数据采集发送卡一块（代号:T6A）（用于安装在电脑中）
数据接收显示驱动卡一块（代号:T6B）（用于安装在显示屏后）
DVI接线一条
RS232(串口)接线一条
说明书一份（本书）
质量保证书一份（见本书最后一页）
2.6.2 移位时钟开关
6.0-6.3版本适用
为显示驱动卡开关JP2的第8位
off 为 12.5Mhz, on为16.7Mhz
6.4版本以上适用
为显示驱动卡开关JP2的第8，9位
8=off,9=off 为 12.5Mhz
8=on,9=off 为 16.7Mhz
8=off,9=on 为 6.25Mhz
宽度832(=+512+256+32+32): +32 、+256、+512开关设为on，其他开关设为off。
宽度1280(=+1024+128+64+32+32) :+32、+64、+128、+1024开关设为on，其他开关设为off。
2.6.5 数据极性开关
常用LED控制卡参数表2015-05-30
灵星雨控制系统带载点数表
以上控制系统所带点数仅供参考，最终以单元板所带点数为准。
计算接收卡公式：屏体长点数÷接收卡长点数
屏体高点数÷接收卡高点数
计算结果相乘得出为屏所需接收卡数
例：屏长点数320，屏高点数256（此屏为全彩8扫8行）320÷256=2 256÷128=2 2X2=4
（注：320÷256=1.25只要有小数点都进一位）
中航ＺＨ系列控制卡最新参数表(网口+ U盘+串口)
中航ＺＨ系列控制卡最新参数表(WIFI+GRPS+U盘+串口+全彩)
卡莱特系统单接收卡控制面积参考表
5A同步卡、5AF双模卡只能带全彩显示屏，效果要比T9A8卡好（全彩屏建议使用5A/5AF卡）
注：标为单色的点数，在用双色单元板时除2就可得到点数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
同一块显示屏的多块接收卡/箱体（含备用的）可以任意交换而不需重新设置，接收卡能智能地动识别需显示的内容。
智能监控
每块接收卡均有温度检测和四路风扇监控输出，可根据用户设定的温度上限智能地控制四路风扇转速。
公司图标显示
当发送卡电源没开启时显示屏自动显示设点的公司图片，图片像素为128X128，颜色数为16K色。
突破传统观念无拨码开关
无拨码开关设计，所有设置通过电脑设置。
测试功能
接收卡集成测试功能，不用接发送卡即可测试显示屏，斜线、灰度、红、绿、蓝、全亮等多种测试模式。
超长传输距离
传输最大达170米（实测），保证传输140米。
配套软件
LED演播室10.0
双网线热备份功能
接收卡的A、B两端口均可作为输入或输出口使用，可用于两台电脑同时控制一块屏，当一台电脑出现问题时，另一台电脑自动接替，也可用于一台电脑双网线控制，当一条网线出现问题时，另一条网线自动接替，使显示屏的正常工作得到最大保障。
多屏同步及组合功能
支持一块发送卡控制带多块屏，多块屏的工作状态可任意组合、同步显示、独立播放等，可通过快捷按键，快速切换。
刷新率可从10Hz-3000Hz任意设定，刷新率锁相功能使显示屏的刷新锁定在电脑显示器刷新率的整数倍上，杜绝图像撕裂，保证图像完美再现。锁相同步范围为47Hz-76Hz。
双倍超大带载面积
全彩4096级（4K）灰度180Hz刷新率，最大可带512×128，是第六代产品256×128的两倍，全彩静态16384级（16k）灰度300hz，可带160×64是第六代80×64的两倍。（注：需驱动板能上高时钟30MHz）
支持容余点插入
可设定每多少点接入一个或多个空像素，用于异型屏。
支持带PWM的驱动芯片
需专用驱动芯片配合，使显示屏效果更完美。
支持硬件逐点校正功能
需专用驱动芯片配合，使显示屏逐点校正效果更好。
支持逐点检测功能
需专用驱动芯片配合，动态地检测显示屏瑕点情况。
逐点校正、逐卡（箱体）校正功能
逐点校正支持单点、2×2点、4×4点和8×8点四种校正模式，最大校正6144点/模块，红绿蓝各256级。逐卡（箱体）校正用于显示屏各箱体间色差校正，红绿蓝各2色、全彩、虚拟、灯饰等的各种驱动板的各种扫描方式及各种信号走向，识别率达99%，一套卡在手，做屏无忧。
65536级（64K）灰度内任意设定功能
客户可根据显示屏的情况从无灰度到65536级（64K）灰度之间任意调整，让你的显示屏达到最佳显示效果。
刷新率任意设置、锁相、同步功能
256级亮度自动调节
256级亮度自动调节功能让你的显示亮度调节更加有效。
声音传输功能
702型卡集成声音传输，不用另拉音频线即可把声音传到显示屏，双24比特64khz高保真数模及模数转换，让您的显示屏影像效果完美无缺。
程序在线升级功能
如果显示屏的接收卡程序需升级，只需打开大屏电源通过LED演播室即可升级程序，无需把接收卡拆离大屏即可升级。
发送卡全彩802(TS802)
完全兼容第七代
基于第七代升级开发，原功能不少，新功能更多更强大，系统更稳定更可靠。可与七代系统混合使用。
支持10位颜色
旧系统的8位颜色只能显示256X256X256=1677216种颜色，新系统颜色数为1024X1024X1024=1073741824种颜色，新系统颜色数是旧系统的64倍。
支持16位以内的任意扫描方式
原系统只支持1、2、4、8、16扫描，新系统为1、2、3、4、5、6、7、8、9、10、11、12、13、14、15、16扫描。
支持模块宽度为64以内的任意数
旧系统只支持2、4、8、16、32、64宽度的模块，新系统为64以内任意数。
支持异型分割显示
每块接收卡最大支持1024段分割，用于异型/文字屏。
