一、电潜泵系统概述
，滑行时间一般不超过3s；绝缘等级高，绝缘材料耐高温、高 压和油气水的综合作用；电机内腔充满电机油以隔绝井液和便 于散热；有专门的井液与电机油的隔离密封装置一一保护器。
潜油电机结构，它由定子、转子、止推轴承和机油循环冷 却系统等部分组成。
、潜油泵
潜油泵为多级离心泵，包括固定和转动两大部分。固定部 分由导轮、泵壳和轴承外套组成；转动部分包括叶轮、轴、键 、摩擦垫、轴承和卡簧。电潜泵分节，节中分级，每级就是一
24
一、电潜泵系统概述
25
二、井下多级离心泵工作特性
井下多级离心泵由许多单级离心泵串联组成， 单级离心泵由装在泵轴上的旋转叶轮和固定在泵壳 上的导轮组成 。
工作原理 叶轮旋转后离心力的作用使叶轮流道中的液体 增压和加速，从叶轮流道出口排出，叶轮旋转机械 能转变为流体的压能和动能。流体进入导轮，将一 部分动能转变成静压 ，流体进入下一级叶轮，重复 这一过程直到最后一级叶轮。
16
一、电潜泵系统概述
大 量 应 开关、密封插管用永久式封隔器、 不 压 井
17
一、电潜泵系统概述
、变压器
作用：将交流电的电源电压转变为井下电机所需要的电压。 原理：电磁感应原理。 类型: 三个单相变压器、三相标准变压器和三相自耦变压器。
、控制柜
潜油泵控制柜是一种专门用于电潜泵启停、运行参数监测 和电机保护的控制设备，分手动和自动两种方式。具有短路保 护、三相过载保护、单相保护、欠载停机保护延时再启动。自 动检测和记录运行电流、电压等参数的功能和环节。
电缆头是电机和电缆连接的特殊部件，其质量好坏直接关系 到电机的运行寿命，要求较高的电气和机械性能。从性能和结构 分为两种：缠绕式和插入式。
11
一、电潜泵系统概述
、单流阀
其作用主要是：保护足够高的回压，使得泵在启动后能 很快在额定点工作；防止停泵以上流体回落引起机组反转脱扣 ；便于生产管柱验封。一般安装在泵出口1－2跟油管处，采用 标准油管扣于上下油管连接。
水力损失
泵的叶轮流道内的沿程阻力
容积损失
高压液体通过叶轮和导轮间的间隙产生的漏失损失
机械损失
叶轮外表面与液体间、轴与轴承间的摩擦损失
29
二、井下多级离心泵工作特性
、泵的特性曲线
泵的排量、压头、功率、效率和转速的关系曲 线。
一般的特性曲线是在固定的转速(电机频率 60Hz，转速为3500rpm)下，在相对密度为1、 粘度为1mPa.s的清水中测试的泵的工作特性。
15
一、电潜泵系统概述
、封隔器
封隔器是用于井下套管或裸眼里封隔油、气、水层的专用 工具。通过外力作用，使胶筒长度缩短和直径变大密封油、套 环形空间，分隔封隔器上下的油、气、水层，从而实现油、水 井的分层测试、分层采油、分层注水、分层改造和封堵水层。
分类：根据封隔器封隔件的工作原理不同，将封隔器分为 自封式、压缩式、楔入式和扩张式四种类型。
30
二、井下多级离心泵工作特性
31
二、井下多级离心泵工作特性
、影响泵特性的因素
转速、相对密度和粘度对泵特性的影响
q2
q1
n2 n1
其影响遵循仿射定律
H
2
H
1
n2 n1
2
H
P2
H
P1
n2 n1
3
2 1
32
二、井下多级离心泵工作特性
气体对泵特性的影响
① 气体进泵会占据一定的泵容，必然使液体进泵量减少 气体积占气液总体积的份额；
主要内容
、电潜泵系统概述 、井下多级离心泵工作特性 、电潜泵系统的设计 、电潜泵井生产管柱 、电潜泵井的管理 、电潜泵井工况分析及故障处理
2
一、电潜泵系统概述
与其它机械采油相比，电潜泵具有排量扬程范围广、功 率大、生产压差大、适应性强、地面工艺简单、机组寿命 较长、管理方便、经济效益显著等特点，因而得到了极大 地应用，已经成为海洋石油开采的主力军。
、泄油阀
泄油阀一般安装在单流阀以上1－2跟油管处，它是检泵 作业上提管柱时油管内流体的排放口，以减轻修井机符合和防 止井液污染平台甲板和环境。泄油阀目前有两种：投棒泄流、
12
一、电潜泵系统概述
投球液力泄流。前者用于稀油和高含水稠油井比较合适，用 于稠油井泄油成功率低；后者可以重复使稠油井泄油更好， 成功率高。
18
一、电潜泵系统概述
、变频器
变频器是电潜泵采油系统的一种新型控制设备，具有以 下几大特点： ①输出频率可在30～90Hz范围内连续变化，使得电机的转速 1700～5130r／min内变化，泵排量变化范围是额定排量的0.6 ～1.8倍，扬程范围为0.36～3.24倍； ②可以在8～10Hz频率下启动电机，达到恒转矩软启动的目的 ，启动电流只有额定电流的1～1.5倍，大大减少了电机启动 时的电流和机械冲击，利于延长电机寿命； ③可以通过编程控制实现工作频率随油井供液和负载情况变
、洗井管汇及流程
对于电潜泵井来说，检泵作业是必然的，必须配备压井和 洗井作业设备和流程，要求管线压力等级必须满足洗井压力等 级的需要，视油井深度和油层压力而定。一般油田的洗井流程 和管汇是固定的，为了节约投资，部分油田采用临时洗井管线 。洗井流程管汇如图所示。
22
一、电潜泵系统概述
、套管气定压排放
、动力电缆
动力电缆是电机与地面控制系统相联系传送电力纽带
10
一、电潜泵系统概述
和PSI/PHD信号的通道，是一种耐油、耐 盐水、耐其它化学物质腐蚀的油井专用电 缆，工作于油套管之间。分为小扁电缆（ 又叫电机引线，俗称小扁）、大扁电缆（ 俗称大扁）和圆电缆，按温度等级可以分 为90℃、120℃、150℃等3个等级，部分 厂家还可生产更高等级的潜油电缆。
、滑套
滑套主要用来提供油管和环空之间的流动通道，有下列 用途：
① 完井后诱喷； ② 循环压井； ③ 气举； ④ 坐挂射流泵；
13
一、电潜泵系统概述
⑤多油层内，选择性对不同的油层进行生产、测试或增产措 施； ⑥多层混采； ⑦下入堵塞器关井或油管试压； ⑧循环化学剂防腐等。 ⑨ 滑套开关常用的工具，用钢丝把它下入井中滑套位置 ，通过钢丝作业可对井下滑套进行开关作业。有的滑套通过 向下震击使内套筒下移而打开滑套，有的则需要向上震击向 上移动内套筒使滑套打开。
6
一、电潜泵系统概述
个离心泵。潜油泵按叶轮是否固定分为浮动式 、半浮动式和固定式三种。
、保护器
保护器又叫潜油电机保护器，是电潜泵所 特有的。其位于电机与气体分离器之间，上端 与分离器相连，下端与电机相连，起保护电机 作用。其基本作用有以下四个方面：密封电机 轴动力输出端，防止井液进人电机；保护器充 油部分允许与井液相通起平衡作用，平衡电机
19
一、电潜泵系统概述
化，如供液不足时频率降低，泵沉没度较大，吸口压力较高时 ，增大频率可以增大排量和扬程，保证不停机改变泵工作参数 而减少启动次数和以最小的能量举升液体，延长寿命和发挥最 好效益 ④可以改变井下电机的电感负荷，提高电机的功率因素，可以 平稳保护电机转人欠压和超压状态下工作。
、接线盒
② 泵内流体密度与单相液体不同，对泵的功率会产生影 响；
③ 泵内流体密度与单相液体不同，对泵的功率会产生影 响；
④ 气体对泵内各种能量损失也要产生影响，使泵的特性 偏离单相液体的特性。
33
二、井下多级离心泵工作特性
吸入口气液比
G L V V g t R B w fw 1 1 ffw w G B o O G R sB g R O R sB g R
9
一、电潜泵系统概述
、测压装置
电潜泵井测压系统有两大类，一类是电子式的，一类 是机械式的。主要用于监测油井的供液和电机工作温度情 况。电子式的有PHD和PSI两种，可以进行连续监测；机械 式的也有两种，一种是测压阀，一种是毛细管，前者通过 钢丝作业实施但不能连续监测，后者通过毛细钢管传递压 力，可以连续工作和监测。
7
一、电潜泵系统概述
内外腔压力，容纳电机升温时膨胀的电机油和补充电机冷却 时电机油的收缩和损耗的电机油；通过其内的止推轴承承担 泵轴、分离器轴和保护器轴的重量及泵所承受的任何不平衡 轴向力；起连接作用，连接电机轴与泵/分离器轴，连接电机 壳体与泵/为离器壳体。
保护器的种类很多，从原理上可以分为连通式保护器、 沉淀式保护器和胶囊式保护器等三种。
接线盒是电潜泵井下电缆与地面电缆之间的过渡连接装置 ，其作用是排放通过电缆保护套渗到地面的天然气，防止天然 气沿电缆进人控制柜而发生爆炸。火灾等不安全事故；另一个
20
一、电潜泵系统概述
作用是方便地面接线工作。它必须安放在通风良好、空气干燥 的环境，必须具有防滴、防渗和气体排放等功能。
、安装方式
①标准安装方式 从下往上依次是电机、保护器、气液分离器、多级离心泵
在稳定流动状态下，单位时间内流体流入和流出叶轮的动量矩变 化等于作用在流体上的外力矩。
H c 2 R 2 c2 o c 1 R s 1 c1 o gs
泵产生的有效压头与流体密度无关
28
二、井下多级离心泵工作特性
、影响离心泵实际压头的因素
叶轮的实际叶片数目有限
叶轮流道中形成相对环流，叶轮出口处的绝对速度， 吸入口处的绝对速度，叶轮实际压头低于理论压头。
及其它附属部件，主要用于油井采油。 ①底部吸入口安装方式（带封隔器）
从上到下依次是电机、保护器、排出口、泵、吸入口 ，用 于油管摩阻损失大或泵径大的井。
21
一、电潜泵系统概述
③底部排出口安装方式 （带封隔器） 从上到下依次是电机、保护器、吸入口、泵、排出口 ，
用于将上部层位的地层水转注到下部层位，适用于油田注水开 发或气井排水采气。

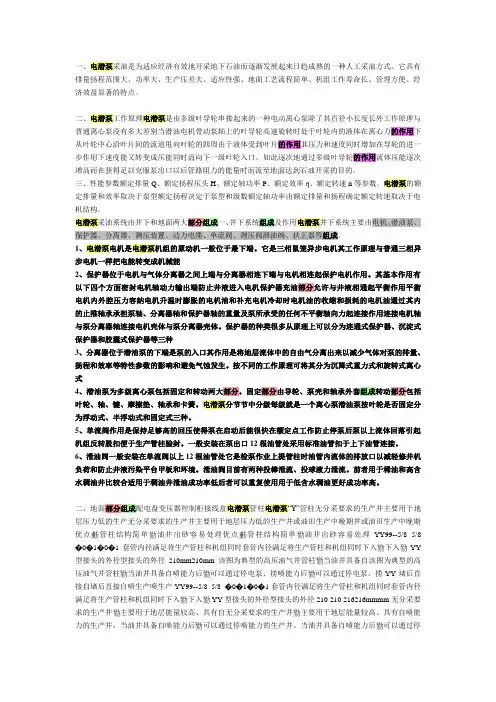

电潜泵采油系统主要由井下和地面两大部分组成。 地面部分：变压器、控制柜、接线盒、井上安全阀、井口 盘、采油树等。 井下部分：动力电缆、多级离心泵、气体分离器、电机、 电机保护器、单流阀、泄油阀、井下安全阀等组成。
3百度文库
一、电潜泵系统概述
控制管线 防气阀
卸油阀 单流阀
套管
接线盒 井口 动力电缆 安全阀 电缆封隔器
、油气分离器
气体分离器，又叫油气分离器，简称分离器，位于潜油 泵的下端，是泵的入口。其作用是将油井生产流体中的自由
8
一、电潜泵系统概述
气分离出来，以减少气体对泵的排量、 扬程和效率等特性参数的影响，和避免 气蚀发生。
按不同的工作原理，可将其分为沉 降式（重力式）和旋转式（离心式）两 种。 沉降分离器：GLR<10％，效率<37％ 旋转式分离器：GLR<30％，效率>90％
随着电潜泵采油工艺的发展，为减少游离气体对电潜泵效率 的影响和避免气蚀气锁发生，人们往往在电潜泵人口处安装一 个气体分离器，电潜泵工作时不断地向油套环形空间排人游离 气体，随着生产的进行，环空中的气体越集越多，压力不断升
23
一、电潜泵系统概述
高，迫使油气界面不断下降，当其降到泵吸口附近时，泵发生 抽空现象，分离器失去作用，这就是为什么环空要保持一定沉 没度的原因。维持一定液面高度，可以通过人工放气来实现， 但往往使得流程受到冲击，各容器的液位不稳，波动大，甚至 引起流程关断。套管气定压排放阀可以实现电潜泵井环空气体 的定压排放，放气阀安装在采油树套管闸门与生产管汇之间。 如图所示。
14
一、电潜泵系统概述
、井下安全阀
井下安全阀是井中流体非正常流动的控制 装置，安全阀下入井中后，通过地面加压， 压力经液控管线传至两个密封盘根之间的传 压孔到活塞上，推动活塞向下移动，并压缩 弹簧，将活瓣打开，如果保持控制管线压力 ，安全阀处于打开位置，释放控制管线压力 ，靠弹簧张力向上推动活塞上移，阀处于关 闭状态。
电缆穿透器
生产油管 泵 油气分离器 保护器
潜油电机
油层 4
一、电潜泵系统概述
、电机
电潜泵电机又叫潜油电机，它是电潜泵 机组的原动机，一般位于最下端。它是三相 鼠笼异步电机，其工作原理与普通三相异步 电机一样，把电能转变成机械能。
但是，它与普通电机相比，具有以下特 点：机身细长，一般直径160mm以下，长度5 ～10m，有的更长，长径比达 28.3～125.2 ；转轴为空心，便于循环冷却电机；启动转 矩大，0.3s即可达到额定转速；转动惯量小
26
二、井下多级离心泵工作特性
、基本概念
离心泵的特性：排量、压头、功率、效率与转速的关系
液柱压头与压力 ：H p p 100p
Lg gf
泵的有效功率：泵内流体获得的功率
.
HP
mHgqLpqLHL
1000 88 8800
泵的效率：泵的有效功率/泵的轴功率
27
二、井下多级离心泵工作特性
、离心泵特性的理论分析
一、电潜泵系统概述
，滑行时间一般不超过3s；绝缘等级高，绝缘材料耐高温、高 压和油气水的综合作用；电机内腔充满电机油以隔绝井液和便 于散热；有专门的井液与电机油的隔离密封装置一一保护器。
潜油电机结构，它由定子、转子、止推轴承和机油循环冷 却系统等部分组成。
、潜油泵
潜油泵为多级离心泵，包括固定和转动两大部分。固定部 分由导轮、泵壳和轴承外套组成；转动部分包括叶轮、轴、键 、摩擦垫、轴承和卡簧。电潜泵分节，节中分级，每级就是一
24
一、电潜泵系统概述
25
二、井下多级离心泵工作特性
井下多级离心泵由许多单级离心泵串联组成， 单级离心泵由装在泵轴上的旋转叶轮和固定在泵壳 上的导轮组成 。
工作原理 叶轮旋转后离心力的作用使叶轮流道中的液体 增压和加速，从叶轮流道出口排出，叶轮旋转机械 能转变为流体的压能和动能。流体进入导轮，将一 部分动能转变成静压 ，流体进入下一级叶轮，重复 这一过程直到最后一级叶轮。
16
一、电潜泵系统概述
大 量 应 开关、密封插管用永久式封隔器、 不 压 井
17
一、电潜泵系统概述
、变压器
作用：将交流电的电源电压转变为井下电机所需要的电压。 原理：电磁感应原理。 类型: 三个单相变压器、三相标准变压器和三相自耦变压器。
、控制柜
潜油泵控制柜是一种专门用于电潜泵启停、运行参数监测 和电机保护的控制设备，分手动和自动两种方式。具有短路保 护、三相过载保护、单相保护、欠载停机保护延时再启动。自 动检测和记录运行电流、电压等参数的功能和环节。
电缆头是电机和电缆连接的特殊部件，其质量好坏直接关系 到电机的运行寿命，要求较高的电气和机械性能。从性能和结构 分为两种：缠绕式和插入式。
11
一、电潜泵系统概述
、单流阀
其作用主要是：保护足够高的回压，使得泵在启动后能 很快在额定点工作；防止停泵以上流体回落引起机组反转脱扣 ；便于生产管柱验封。一般安装在泵出口1－2跟油管处，采用 标准油管扣于上下油管连接。
水力损失
泵的叶轮流道内的沿程阻力
容积损失
高压液体通过叶轮和导轮间的间隙产生的漏失损失
机械损失
叶轮外表面与液体间、轴与轴承间的摩擦损失
29
二、井下多级离心泵工作特性
、泵的特性曲线
泵的排量、压头、功率、效率和转速的关系曲 线。
一般的特性曲线是在固定的转速(电机频率 60Hz，转速为3500rpm)下，在相对密度为1、 粘度为1mPa.s的清水中测试的泵的工作特性。
15
一、电潜泵系统概述
、封隔器
封隔器是用于井下套管或裸眼里封隔油、气、水层的专用 工具。通过外力作用，使胶筒长度缩短和直径变大密封油、套 环形空间，分隔封隔器上下的油、气、水层，从而实现油、水 井的分层测试、分层采油、分层注水、分层改造和封堵水层。
分类：根据封隔器封隔件的工作原理不同，将封隔器分为 自封式、压缩式、楔入式和扩张式四种类型。
30
二、井下多级离心泵工作特性
31
二、井下多级离心泵工作特性
、影响泵特性的因素
转速、相对密度和粘度对泵特性的影响
q2
q1
n2 n1
其影响遵循仿射定律
H
2
H
1
n2 n1
2
H
P2
H
P1
n2 n1
3
2 1
32
二、井下多级离心泵工作特性
气体对泵特性的影响
① 气体进泵会占据一定的泵容，必然使液体进泵量减少 气体积占气液总体积的份额；
主要内容
、电潜泵系统概述 、井下多级离心泵工作特性 、电潜泵系统的设计 、电潜泵井生产管柱 、电潜泵井的管理 、电潜泵井工况分析及故障处理
2
一、电潜泵系统概述
与其它机械采油相比，电潜泵具有排量扬程范围广、功 率大、生产压差大、适应性强、地面工艺简单、机组寿命 较长、管理方便、经济效益显著等特点，因而得到了极大 地应用，已经成为海洋石油开采的主力军。
、泄油阀
泄油阀一般安装在单流阀以上1－2跟油管处，它是检泵 作业上提管柱时油管内流体的排放口，以减轻修井机符合和防 止井液污染平台甲板和环境。泄油阀目前有两种：投棒泄流、
12
一、电潜泵系统概述
投球液力泄流。前者用于稀油和高含水稠油井比较合适，用 于稠油井泄油成功率低；后者可以重复使稠油井泄油更好， 成功率高。
18
一、电潜泵系统概述
、变频器
变频器是电潜泵采油系统的一种新型控制设备，具有以 下几大特点： ①输出频率可在30～90Hz范围内连续变化，使得电机的转速 1700～5130r／min内变化，泵排量变化范围是额定排量的0.6 ～1.8倍，扬程范围为0.36～3.24倍； ②可以在8～10Hz频率下启动电机，达到恒转矩软启动的目的 ，启动电流只有额定电流的1～1.5倍，大大减少了电机启动 时的电流和机械冲击，利于延长电机寿命； ③可以通过编程控制实现工作频率随油井供液和负载情况变
、洗井管汇及流程
对于电潜泵井来说，检泵作业是必然的，必须配备压井和 洗井作业设备和流程，要求管线压力等级必须满足洗井压力等 级的需要，视油井深度和油层压力而定。一般油田的洗井流程 和管汇是固定的，为了节约投资，部分油田采用临时洗井管线 。洗井流程管汇如图所示。
22
一、电潜泵系统概述
、套管气定压排放
、动力电缆
动力电缆是电机与地面控制系统相联系传送电力纽带
10
一、电潜泵系统概述
和PSI/PHD信号的通道，是一种耐油、耐 盐水、耐其它化学物质腐蚀的油井专用电 缆，工作于油套管之间。分为小扁电缆（ 又叫电机引线，俗称小扁）、大扁电缆（ 俗称大扁）和圆电缆，按温度等级可以分 为90℃、120℃、150℃等3个等级，部分 厂家还可生产更高等级的潜油电缆。
、滑套
滑套主要用来提供油管和环空之间的流动通道，有下列 用途：
① 完井后诱喷； ② 循环压井； ③ 气举； ④ 坐挂射流泵；
13
一、电潜泵系统概述
⑤多油层内，选择性对不同的油层进行生产、测试或增产措 施； ⑥多层混采； ⑦下入堵塞器关井或油管试压； ⑧循环化学剂防腐等。 ⑨ 滑套开关常用的工具，用钢丝把它下入井中滑套位置 ，通过钢丝作业可对井下滑套进行开关作业。有的滑套通过 向下震击使内套筒下移而打开滑套，有的则需要向上震击向 上移动内套筒使滑套打开。
6
一、电潜泵系统概述
个离心泵。潜油泵按叶轮是否固定分为浮动式 、半浮动式和固定式三种。
、保护器
保护器又叫潜油电机保护器，是电潜泵所 特有的。其位于电机与气体分离器之间，上端 与分离器相连，下端与电机相连，起保护电机 作用。其基本作用有以下四个方面：密封电机 轴动力输出端，防止井液进人电机；保护器充 油部分允许与井液相通起平衡作用，平衡电机
19
一、电潜泵系统概述
化，如供液不足时频率降低，泵沉没度较大，吸口压力较高时 ，增大频率可以增大排量和扬程，保证不停机改变泵工作参数 而减少启动次数和以最小的能量举升液体，延长寿命和发挥最 好效益 ④可以改变井下电机的电感负荷，提高电机的功率因素，可以 平稳保护电机转人欠压和超压状态下工作。
、接线盒
② 泵内流体密度与单相液体不同，对泵的功率会产生影 响；
③ 泵内流体密度与单相液体不同，对泵的功率会产生影 响；
④ 气体对泵内各种能量损失也要产生影响，使泵的特性 偏离单相液体的特性。
33
二、井下多级离心泵工作特性
吸入口气液比
G L V V g t R B w fw 1 1 ffw w G B o O G R sB g R O R sB g R
9
一、电潜泵系统概述
、测压装置
电潜泵井测压系统有两大类，一类是电子式的，一类 是机械式的。主要用于监测油井的供液和电机工作温度情 况。电子式的有PHD和PSI两种，可以进行连续监测；机械 式的也有两种，一种是测压阀，一种是毛细管，前者通过 钢丝作业实施但不能连续监测，后者通过毛细钢管传递压 力，可以连续工作和监测。
7
一、电潜泵系统概述
内外腔压力，容纳电机升温时膨胀的电机油和补充电机冷却 时电机油的收缩和损耗的电机油；通过其内的止推轴承承担 泵轴、分离器轴和保护器轴的重量及泵所承受的任何不平衡 轴向力；起连接作用，连接电机轴与泵/分离器轴，连接电机 壳体与泵/为离器壳体。
保护器的种类很多，从原理上可以分为连通式保护器、 沉淀式保护器和胶囊式保护器等三种。
接线盒是电潜泵井下电缆与地面电缆之间的过渡连接装置 ，其作用是排放通过电缆保护套渗到地面的天然气，防止天然 气沿电缆进人控制柜而发生爆炸。火灾等不安全事故；另一个
20
一、电潜泵系统概述
作用是方便地面接线工作。它必须安放在通风良好、空气干燥 的环境，必须具有防滴、防渗和气体排放等功能。
、安装方式
①标准安装方式 从下往上依次是电机、保护器、气液分离器、多级离心泵
在稳定流动状态下，单位时间内流体流入和流出叶轮的动量矩变 化等于作用在流体上的外力矩。
H c 2 R 2 c2 o c 1 R s 1 c1 o gs
泵产生的有效压头与流体密度无关
28
二、井下多级离心泵工作特性
、影响离心泵实际压头的因素
叶轮的实际叶片数目有限
叶轮流道中形成相对环流，叶轮出口处的绝对速度， 吸入口处的绝对速度，叶轮实际压头低于理论压头。
及其它附属部件，主要用于油井采油。 ①底部吸入口安装方式（带封隔器）
从上到下依次是电机、保护器、排出口、泵、吸入口 ，用 于油管摩阻损失大或泵径大的井。
21
一、电潜泵系统概述
③底部排出口安装方式 （带封隔器） 从上到下依次是电机、保护器、吸入口、泵、排出口 ，
用于将上部层位的地层水转注到下部层位，适用于油田注水开 发或气井排水采气。
电潜泵采油系统主要由井下和地面两大部分组成。 地面部分：变压器、控制柜、接线盒、井上安全阀、井口 盘、采油树等。 井下部分：动力电缆、多级离心泵、气体分离器、电机、 电机保护器、单流阀、泄油阀、井下安全阀等组成。
3百度文库
一、电潜泵系统概述
控制管线 防气阀
卸油阀 单流阀
套管
接线盒 井口 动力电缆 安全阀 电缆封隔器
、油气分离器
气体分离器，又叫油气分离器，简称分离器，位于潜油 泵的下端，是泵的入口。其作用是将油井生产流体中的自由
8
一、电潜泵系统概述
气分离出来，以减少气体对泵的排量、 扬程和效率等特性参数的影响，和避免 气蚀发生。
按不同的工作原理，可将其分为沉 降式（重力式）和旋转式（离心式）两 种。 沉降分离器：GLR<10％，效率<37％ 旋转式分离器：GLR<30％，效率>90％
随着电潜泵采油工艺的发展，为减少游离气体对电潜泵效率 的影响和避免气蚀气锁发生，人们往往在电潜泵人口处安装一 个气体分离器，电潜泵工作时不断地向油套环形空间排人游离 气体，随着生产的进行，环空中的气体越集越多，压力不断升
23
一、电潜泵系统概述
高，迫使油气界面不断下降，当其降到泵吸口附近时，泵发生 抽空现象，分离器失去作用，这就是为什么环空要保持一定沉 没度的原因。维持一定液面高度，可以通过人工放气来实现， 但往往使得流程受到冲击，各容器的液位不稳，波动大，甚至 引起流程关断。套管气定压排放阀可以实现电潜泵井环空气体 的定压排放，放气阀安装在采油树套管闸门与生产管汇之间。 如图所示。
14
一、电潜泵系统概述
、井下安全阀
井下安全阀是井中流体非正常流动的控制 装置，安全阀下入井中后，通过地面加压， 压力经液控管线传至两个密封盘根之间的传 压孔到活塞上，推动活塞向下移动，并压缩 弹簧，将活瓣打开，如果保持控制管线压力 ，安全阀处于打开位置，释放控制管线压力 ，靠弹簧张力向上推动活塞上移，阀处于关 闭状态。
电缆穿透器
生产油管 泵 油气分离器 保护器
潜油电机
油层 4
一、电潜泵系统概述
、电机
电潜泵电机又叫潜油电机，它是电潜泵 机组的原动机，一般位于最下端。它是三相 鼠笼异步电机，其工作原理与普通三相异步 电机一样，把电能转变成机械能。
但是，它与普通电机相比，具有以下特 点：机身细长，一般直径160mm以下，长度5 ～10m，有的更长，长径比达 28.3～125.2 ；转轴为空心，便于循环冷却电机；启动转 矩大，0.3s即可达到额定转速；转动惯量小
26
二、井下多级离心泵工作特性
、基本概念
离心泵的特性：排量、压头、功率、效率与转速的关系
液柱压头与压力 ：H p p 100p
Lg gf
泵的有效功率：泵内流体获得的功率
.
HP
mHgqLpqLHL
1000 88 8800
泵的效率：泵的有效功率/泵的轴功率
27
二、井下多级离心泵工作特性
、离心泵特性的理论分析
