直拉单晶硅
直拉单晶硅的制备工艺

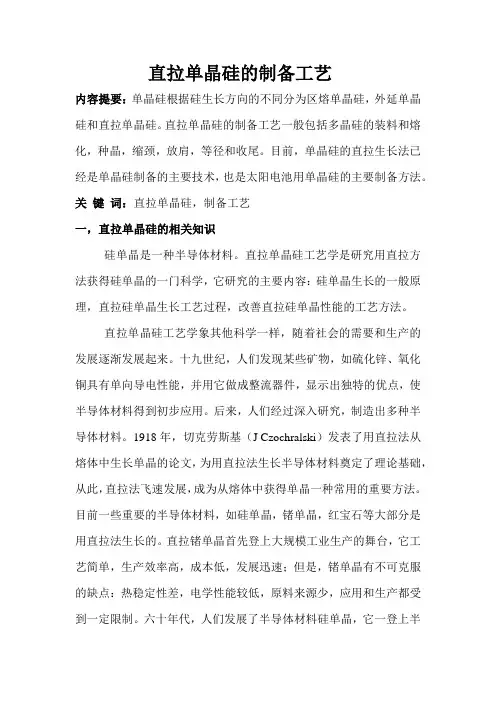

直拉单晶硅的制备工艺内容提要:单晶硅根据硅生长方向的不同分为区熔单晶硅,外延单晶硅和直拉单晶硅。
直拉单晶硅的制备工艺一般包括多晶硅的装料和熔化,种晶,缩颈,放肩,等径和收尾。
目前,单晶硅的直拉生长法已经是单晶硅制备的主要技术,也是太阳电池用单晶硅的主要制备方法。
关键词:直拉单晶硅,制备工艺一,直拉单晶硅的相关知识硅单晶是一种半导体材料。
直拉单晶硅工艺学是研究用直拉方法获得硅单晶的一门科学,它研究的主要内容:硅单晶生长的一般原理,直拉硅单晶生长工艺过程,改善直拉硅单晶性能的工艺方法。
直拉单晶硅工艺学象其他科学一样,随着社会的需要和生产的发展逐渐发展起来。
十九世纪,人们发现某些矿物,如硫化锌、氧化铜具有单向导电性能,并用它做成整流器件,显示出独特的优点,使半导体材料得到初步应用。
后来,人们经过深入研究,制造出多种半导体材料。
1918年,切克劳斯基(J Czochralski)发表了用直拉法从熔体中生长单晶的论文,为用直拉法生长半导体材料奠定了理论基础,从此,直拉法飞速发展,成为从熔体中获得单晶一种常用的重要方法。
目前一些重要的半导体材料,如硅单晶,锗单晶,红宝石等大部分是用直拉法生长的。
直拉锗单晶首先登上大规模工业生产的舞台,它工艺简单,生产效率高,成本低,发展迅速;但是,锗单晶有不可克服的缺点:热稳定性差,电学性能较低,原料来源少,应用和生产都受到一定限制。
六十年代,人们发展了半导体材料硅单晶,它一登上半导体材料舞台,就显示了独特优点:硬度大,电学热稳定性好,能在较高和较低温度下稳定工作,原料来源丰富。
地球上25.8%是硅,是地球上锗的四万倍,真是取之不尽,用之不竭。
因此,硅单晶制备工艺发展非常迅速,产量成倍增加,1964 年所有资本主义国家生产的单为晶硅50-60 吨,70年为300-350 吨,76年就达到1200吨。
其中60%以上是用直拉法生产的。
随着单晶硅生长技术的发展,单晶硅生长设备也相应发展起来,以直拉单晶硅为例,最初的直拉炉只能装百十克多晶硅,石英坩埚直径为40毫米到60毫米,拉制单晶长度只有几厘米,十几厘米,现在直拉单晶炉装多晶硅达40 斤,石英坩埚直径达350毫米,单晶直径可达150毫米,单晶长度近2米,单晶炉籽晶轴由硬构件发展成软构件,由手工操作发展成自动操作,并进一步发展成计算机操作,单晶炉几乎每三年更新一次。
单晶硅直拉法

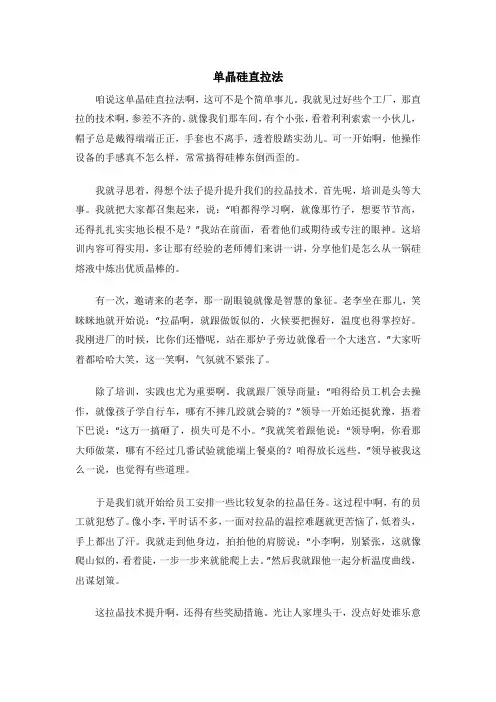

单晶硅直拉法咱说这单晶硅直拉法啊,这可不是个简单事儿。
我就见过好些个工厂,那直拉的技术啊,参差不齐的。
就像我们那车间,有个小张,看着利利索索一小伙儿,帽子总是戴得端端正正,手套也不离手,透着股踏实劲儿。
可一开始啊,他操作设备的手感真不怎么样,常常搞得硅棒东倒西歪的。
我就寻思着,得想个法子提升提升我们的拉晶技术。
首先呢,培训是头等大事。
我就把大家都召集起来,说:“咱都得学习啊,就像那竹子,想要节节高,还得扎扎实实地长根不是?”我站在前面,看着他们或期待或专注的眼神。
这培训内容可得实用,多让那有经验的老师傅们来讲一讲,分享他们是怎么从一锅硅熔液中炼出优质晶棒的。
有一次,邀请来的老李,那一副眼镜就像是智慧的象征。
老李坐在那儿,笑眯眯地就开始说:“拉晶啊,就跟做饭似的,火候要把握好,温度也得掌控好。
我刚进厂的时候,比你们还懵呢,站在那炉子旁边就像看一个大迷宫。
”大家听着都哈哈大笑,这一笑啊,气氛就不紧张了。
除了培训,实践也尤为重要啊。
我就跟厂领导商量:“咱得给员工机会去操作,就像孩子学自行车,哪有不摔几跤就会骑的?”领导一开始还挺犹豫,捂着下巴说:“这万一搞砸了,损失可是不小。
”我就笑着跟他说:“领导啊,你看那大师做菜,哪有不经过几番试验就能端上餐桌的?咱得放长远些。
”领导被我这么一说,也觉得有些道理。
于是我们就开始给员工安排一些比较复杂的拉晶任务。
这过程中啊,有的员工就犯愁了。
像小李,平时话不多,一面对拉晶的温控难题就更苦恼了,低着头,手上都出了汗。
我就走到他身边,拍拍他的肩膀说:“小李啊,别紧张,这就像爬山似的,看着陡,一步一步来就能爬上去。
”然后我就跟他一起分析温度曲线,出谋划策。
这拉晶技术提升啊,还得有些奖励措施。
光让人家埋头干,没点好处谁乐意啊?我就找财务那边商量,设了个小奖励计划。
每个月要是谁在直拉法上有明显进步,就给他发个小红包。
这红包虽不多,但也是一份鼓励。
大家一听有奖励,那积极性一下子就高涨了。
直拉单晶硅

方式称为“自然对流”。自然对流的
程度大小可由格拉斯霍夫常数来判定:
熔体
Gr agT d 3
Vk 2
对于硅而言,α=1.43×10-4℃-1,vk=3 ×10-3cm2/sec,
因此,Gr=1.56 ×104△Td3。此外,Gr的临界值为105,
而根据估计实际的Gr值高达108。除非靠其它的对流方式
籽晶
单晶硅棒
石英坩埚 水冷炉壁 绝热石墨 加热器 石墨坩埚 石墨底盘 石墨轴承 电极
在熔体结晶过程中, 温度下降时,将产生由液态 转变成固态的相变化。为什 么温度下降,会导致相变化 的产生呢?这个问题的答案 可由热力学观点来解释。
一个平衡系统将有最低的自由能,假如一个系统的自由能 G高于最低值,它将设法降低G(即△G < 0)以达到平衡 状态。因此我们可以将△G < 0视为结晶的驱动力。
判断 Bo Ra d 2g
Ma
所以在表面上较大的长晶系统
主要受自然对流控制。而表面张力对流在低重力状态(例
如太空中)及小的长晶系统,才会凸现其重要性。
思考题
1、直拉单晶炉由几大部分组成? 2、什么叫直拉单晶炉的热场 ? 3、直拉单晶炉的合理热场条件是什么? 4、直拉单晶硅的工艺步骤? 5、直拉单晶硅通常选择那些晶体生长方向,为什么? 6、直拉单晶硅中如何实现无位错生长? 7、直拉单晶硅中熔体的对流分哪几种情况,分别用什么 常数来判断其对流的程度?
自然对流、晶轴旋转和坩埚旋转三种方式相互作用对熔体 流动的影响。
表面张力引起的对流
由液体的温度梯度,所造成的
表面张力的差异,而引起的对流形
态,称为表面张力对流。其对流程
度大小可由Marangoni常数来判断
直拉法单晶硅 -回复

直拉法单晶硅-回复单晶硅是一种具有高纯度的硅晶体,具有优异的光电性能和热电性能,广泛应用于电子器件和太阳能电池等领域。
本文将以“直拉法单晶硅”为主题,详细介绍直拉法制备单晶硅的步骤和工艺。
一、什么是直拉法单晶硅?直拉法单晶硅是一种通过直接拉取的方法制备的高纯度硅晶体。
该方法通过溶解高纯度的多晶硅在熔融的硅熔体中,然后逐渐拉伸出一根单晶硅柱。
得到的单晶硅柱可以被切割成具有特定晶向的晶圆,用于制备半导体器件和太阳能电池等。
二、直拉法制备单晶硅的步骤:1. 原材料准备:选择高纯度的多晶硅作为原材料,通常其纯度需达到99.9999以上。
这种高纯度的多晶硅块通常是由卤化硅还原法制备而来。
2. 熔炼硅熔体:将高纯度多晶硅块放入石英玻璃坩埚中,然后将坩埚放入电阻加热炉中进行熔炼。
在特定的温度和保温时间下,多晶硅逐渐熔化成硅熔体。
3. 准备拉晶装置:将石英棒固定在拉晶装置上,调整装置的温度和拉伸速度等参数,使其适合拉晶过程。
4. 开始拉晶:将熔融的硅熔体与石英棒接触,通过向上拉伸石英棒,使熔体附着在棒的一端,并由此逐渐形成硅晶体。
拉晶过程中需要控制温度、拉伸速度以及拉伸方向等参数,以保证拉晶产生单晶硅。
5. 晶柱切割:拉晶结束后,得到的硅晶体为一根长柱状,可以根据具体需要切割成不同规格和方向的晶圆。
切割过程需要使用专业的切割设备和切割工艺,以获得所需的单晶硅片。
三、直拉法制备单晶硅的工艺特点:1. 高纯度:直拉法制备的单晶硅可以达到非常高的纯度要求,这对于一些对杂质含量极为敏感的电子器件非常重要。
2. 大尺寸:直拉法制备的单晶硅柱可以达到较大的尺寸,使得每次拉晶得到的单晶硅片面积更大,提高了生产效率。
3. 较低的缺陷密度:直拉法制备的单晶硅的晶界和缺陷密度较低,有利于提高电子器件的性能。
4. 可重复性好:直拉法制备单晶硅的过程相对稳定,能够实现较好的生产批量一致性和可重复性。
四、直拉法制备单晶硅的应用:1. 半导体器件:直拉法制备的单晶硅片广泛应用于集成电路、晶体管、场效应晶体管等半导体器件的制造。
直拉法生产单晶硅

直拉法生产单晶硅
设备:直拉单晶炉
直拉单晶炉
直拉单晶炉
直拉单晶炉
直拉单晶炉主要由炉体、电气部分、加热系统、水冷 系统、真空系统和氩气装置六大部分组成。 一、炉体
炉体包括主架、主炉室、副炉室等部件 。
主架由底座、立柱组成,是炉子的支撑机构。
主炉室是炉体的心脏,有炉底 盘、下炉筒、上炉筒以及炉盖组 成,他们均为不锈钢焊接而成的 双层水冷结构,用于安装生长单 晶的热系统、石英坩埚及原料等。
直拉法的特点
设备和工艺简单,生产效率高,易于制造大直径 单晶硅。 易于控制单晶中的杂质浓度,可以制备低阻单晶。
生产温度高,硅料易被坩埚污染,使晶体的纯度 下降。
直拉法生产单晶硅
1、清 炉
冷却停加热6-8 小时后,打开炉 膛清理挥发物。
2、装料
3、抽空、通氩气 4、加热、熔硅
5、种晶 籽晶相当于在硅熔体中加入了一个定向晶核,使晶体按 晶核的晶向定向生长,制得所需晶向单晶。
先将籽晶降至液面数毫米处暂停片刻,使籽晶温度尽量 接近熔硅温度,然后将籽晶浸入熔硅,使头部熔解,接 着籽晶上升,生长单晶硅。
6、缩颈(引晶) 将籽晶快速提升,缩小结晶直径 目的:抑制位错从籽晶向晶体延伸
7、放肩 放慢生长速度,晶体硅直径增大
8、等径
等直径生长
9、收尾 单晶拉完时,由于热应力作用,尾部会产生大量位错,并 沿着单晶向上延伸,延伸的长度约等于一个直径。
三、加热系统
四、水冷系统
水冷系统包括总进水管道、分水器、各路冷却水管 道以及回水管道。由循环水系统来保证水循环正常运 行。 水冷系统的正常运行非常重要,必须随时保持各部 位冷却水路畅通,不得堵塞或停水,轻者会影响成晶 率,严重会烧坏炉体部件,造成巨大损失。
直拉单晶硅工艺流程

直拉单晶硅工艺流程1. 原料准备直拉单晶硅工艺的第一步是原料准备。
通常使用的原料是高纯度的二氧化硅粉末。
这些二氧化硅粉末需要经过精细的加工和净化,以确保最终制备出的单晶硅质量优良。
2. 熔炼接下来是熔炼过程。
将经过净化的二氧化硅粉末与掺杂剂(通常是磷或硼)混合,然后放入石英坩埚中,在高温高压的环境下进行熔炼。
熔炼过程中,二氧化硅和掺杂剂会发生化学反应,形成多晶硅。
3. 晶棒拉制在熔炼完成后,需要进行晶棒拉制。
这一步是直拉单晶硅工艺的核心步骤。
首先,将熔融的多晶硅放入拉棒机中,然后慢慢地将晶棒拉出。
在拉制的过程中,需要控制温度和拉速,以确保晶棒的质量和直径的均匀性。
4. 晶棒切割拉制完成后,晶棒需要进行切割。
通常使用线锯或者线切割机对晶棒进行切割,将其切成薄片,即所谓的晶圆。
晶圆的直径和厚度可以根据具体的需要进行调整。
5. 晶圆抛光切割完成后,晶圆表面会有一定的粗糙度,需要进行抛光。
晶圆抛光是为了去除表面的缺陷和提高表面的光洁度,以便后续的加工和制备。
6. 接触式氧化晶圆抛光完成后,需要进行接触式氧化。
这一步是为了在晶圆表面形成一层氧化层,以改善晶圆的电学性能和机械性能。
7. 晶圆清洗最后,晶圆需要进行清洗。
清洗过程中,会使用一系列的溶剂和超声波设备,将晶圆表面的杂质和污垢清洗干净,以确保晶圆的纯净度和光洁度。
通过以上步骤,直拉单晶硅工艺就完成了。
最终得到的单晶硅晶圆可以用于制备太阳能电池、集成电路和光电器件等各种应用。
直拉单晶硅工艺流程虽然复杂,但可以制备出质量优良的单晶硅,为半导体产业的发展提供了重要的支持。
简述直拉单晶硅工艺流程及各步骤注意事项

简述直拉单晶硅工艺流程及各步骤注意事项下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。
文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!直拉单晶硅是目前用于制造太阳能电池的关键材料之一。
直拉硅单晶生产过程中可能遇到的问题和解决方法

直拉硅单晶生产过程中可能遇到的问题和解决方法摘要:直拉硅单晶生产是一项复杂的工艺,其中可能会出现各种问题。
解决这些问题对于确保生产质量和效率至关重要。
在本文中,将介绍直拉硅单晶生产过程中常见的问题,并提供相应的解决方法。
关键词:直拉硅单晶;生产过程;问题;解决方法引言直拉硅单晶是用于制造太阳能电池和集成电路等高科技产品的重要材料。
在生产过程中,可能会遇到一些问题,影响生产效率和质量。
本文将讨论一些常见的问题,并提供相应的解决方法。
1直拉硅单晶概述1.1直拉硅单晶直拉硅单晶是一种重要的半导体材料,广泛应用于太阳能电池、集成电路和其他高科技产品的制造中。
它具有优异的电学性能和热学特性,因此成为现代电子行业不可或缺的材料之一。
直拉硅单晶的生产是通过熔化高纯度多晶硅,然后在适当的温度和拉力下,将硅熔体从凝固器底部向上拉扯,形成连续的硅单晶柱。
这个过程中需要精确控制温度、拉力和拉速等参数,以确保晶体的质量和尺寸一致性。
1.2直拉硅单晶特点1.2.1高纯度直拉硅单晶的纯度非常高,其中杂质含量非常低,可以满足高要求的电子器件制造。
1.2.2大尺寸直拉硅单晶可以得到较大尺寸的硅片,可以实现更多的芯片制造和太阳能电池面积。
1.2.3优异的光电特性直拉硅单晶具有良好的光电转换效率和光损耗特性,适用于制造高效的太阳能电池。
1.2.4结构均匀性由于直拉过程的控制和优化,直拉硅单晶的晶体结构相对均匀,减少了晶界和位错等缺陷。
2直拉硅单晶生产过程中遇到的问题2.1晶体断裂或受损在拉晶过程中,晶体可能会因为拉力不均匀、温度变化或材料缺陷等原因而出现断裂或受损。
2.2晶体表面污染晶体的表面可能会受到氧化物、杂质或其他污染物的影响,导致晶体纯度降低或者局部区域的电性能下降。
2.3晶体尺寸和形状不均匀直拉过程中,如果拉力、温度或其他关键参数控制不当,可能导致晶体尺寸和形状的不均匀性,影响后续工序的加工精度和产品一致性。
2.4晶体结构缺陷晶体内部可能存在晶界、位错和点缺陷等问题,这些缺陷可能对晶体的电学性能和可靠性产生不利影响。
直拉单晶硅的制备

直拉单晶硅的制备硅、锗等单晶制备,就是要实现由多晶到单晶的转变,即原子由液相的随机排列直接转变为有序阵列;由不对称结构转变为对称结构。
但这种转变不是整体效应,而是通过固液界面的移动而逐渐完成的。
为实现上述转化过程,多晶硅就要经过由固态到熔融态,然后又由熔融态硅到固态晶体硅的转变。
这就是从熔体硅中生长单晶硅所遵循的途径。
从熔体中生长硅单晶的方法,目前应用最广泛的主要有两种:有坩埚直拉法和无坩埚悬浮区熔法。
在讨论这两种制备方法之前,还应讨论在制备单晶过程中必不可少的一些准备工序。
包括掺杂剂的选择、坩埚的选择、籽晶的制备等,分别介绍如下:一、掺杂在制备硅、锗单晶时,通常要加入一定数量杂质元素(即掺杂)。
加入的杂质元素决定了被掺杂半导体的导电类型、电阻率、少子寿命等电学性能。
掺杂元素的选择必须以掺杂过程方便为准,又能获得良好的电学性能和良好晶体完整性为前提。
1掺杂元素的选择(1)根据导电类型和电阻率的要求选择掺杂元素制备N型硅、锗单晶,必须选择Ⅴ族元素(如P、As、Sb、Bi);制备P型硅、锗单晶必须选择Ⅲ族元素(如B、Al、Ga、In、Ti)。
杂质元素在硅、锗晶体中含量的多少决定了硅、锗单晶的电阻率。
电阻率不仅与杂质浓度有关,而且与载流子的迁移率有关。
当杂质浓度较大时,杂质对载流子的散射作用,可使载流子的迁移率大大降低,从而影响材料的导电能力。
考虑到以上因素,从理论上计算了电阻率与杂质浓度的关系曲线,如图9-5所示。
在生产工艺上按电阻率的高低分档。
掺杂有三档:轻掺杂(适用于大功率整流级单晶)、中掺杂(适用于晶体管级单晶)、重掺杂(适用于外延衬底级单晶)。
(2)根据杂质元素在硅、锗中溶解度选择掺杂元素各种杂质元素在硅、锗中溶解度相差颇大。
例如,采用大溶解度的杂质,可以达到重掺杂的目的,又不会使杂质元素在晶体中析出影响晶体性能。
下表列出了常用掺杂元素在硅、锗单晶生长时掺入量的极限,超过了极限量,单晶生长不能进行。
直拉单晶硅的制备流程

直拉单晶硅的制备流程英文回答:Direct-pulling Monocrystalline Silicon (Cz-Si) Fabrication Process.Introduction.Direct-pulling monocrystalline silicon (Cz-Si) is widely used in the production of silicon wafers for microelectronics devices. This process offers advantages such as high purity, low defect density, and well-controlled doping. The fabrication of Cz-Si involves several key steps:1. Crystal Growth.a. Raw Material Preparation: Polycrystalline silicon is purified through a chemical vapor deposition (CVD) process to remove impurities. This results in a high-purity siliconrod called a "seed."b. Crystal Pulling: The seed is mounted in a fused silica crucible containing molten silicon. The seed is slowly pulled upward by a mechanism while the melt is continuously replenished.c. Czochralski Process: This specific technique for crystal pulling uses a rotating seed-holder to control the crystal growth direction and prevent dislocations.2. Crystal Characterization.a. Crystal Orientation: The crystal's growth direction is determined by the seed orientation. Common orientations include <100>, <110>, and <111>.b. Impurity Characterization: The concentration of impurities is measured using techniques like glow discharge mass spectrometry (GDMS).c. Defect Characterization: Defects such asdislocations, stacking faults, and grain boundaries are analyzed through methods like X-ray topography and etch pit counting.3. Wafer Fabrication.a. Slicing: The grown crystal is sliced into thin wafers using a diamond saw. The thickness of the wafers depends on the device requirements.b. Polishing: The wafers undergo a series of mechanical and chemical polishing steps to achieve a mirror-like surface finish.c. Cleaning: The wafers are thoroughly cleaned to remove any remaining impurities or contaminants.4. Epitaxial Layer Deposition.a. Chemical Vapor Deposition (CVD): An epitaxial layer of silicon is deposited on the wafer surface through CVD. This layer is typically of higher purity and has tailoredelectrical properties.b. Oxidation: An oxide layer is grown on the epitaxial layer to enhance the device performance and prevent contamination.5. Doping.a. Diffusion: Impurities are introduced into the wafers through a diffusion process. These impurities change the electrical properties of the semiconductor, enabling the fabrication of transistors and other electronic devices.b. Ion Implantation: Precise doping profiles can be achieved by implanting specific ions into the wafers.Conclusions.The direct-pulling monocrystalline silicon (Cz-Si) fabrication process involves several meticulous steps to produce high-quality silicon wafers for microelectronics applications. By controlling the crystal growth,characterization, and wafer fabrication, this process ensures the production of wafers with the required purity, defect density, and electrical properties for advanced semiconductor devices.中文回答:直拉单晶硅(Cz-Si)的制备流程。
直拉单晶硅工艺技术

直拉单晶硅工艺技术直拉单晶硅工艺技术是一种生产单晶硅材料的工艺方法,它能够高效地制备高纯度、高质量的单晶硅。
在电子、光伏等领域有着广泛的应用。
下面我将介绍一下直拉单晶硅工艺技术的基本原理和步骤。
直拉单晶硅工艺技术基本原理是利用熔融态下的硅液形成的“剪切层”和拉伸过程中形成的“湍流鞍点”来减小晶体发生成核的机会,实现快速生长大尺寸单晶硅。
直拉单晶硅工艺技术的步骤如下:1、硅原料准备:选择高纯度的硅原料,通常采用电石炉法或氯气法制备。
2、硅液制备:将硅原料放入特殊的熔化炉中,在高温下将硅原料熔化成液态硅。
3、净化处理:通过添加掺杂剂和进行化学处理等方式,对硅液进行净化,去除杂质和不纯物质。
4、晶体成核:将净化后的硅液脱氧,并添加少量的晶种,形成晶体的初步成核。
5、晶体生长:将晶种固定在拉伸机上,通过控制温度和拉拔速度,使晶体逐渐生长。
6、晶体拉伸:在晶体生长过程中,通过拉伸机的拉拔和旋转,将晶体朝着一个方向上不断拉长,直到达到目标长度。
7、光洁处理:将拉伸后的晶体进行光洁处理,使其表面变得光滑。
8、切割整理:将拉伸后的晶体切割成适当大小的小晶体,用于制造半导体晶体管等器件。
直拉单晶硅工艺技术的优点在于能够生长大尺寸的单晶硅,提高了生产效率和晶体质量。
同时,它还具有晶体控制性好、成本低等特点,为单晶硅领域的发展提供了重要的技术支持。
然而,直拉单晶硅工艺技术也存在一些问题。
首先,大尺寸单晶的生产周期较长,需要耗费大量的能源和物资。
其次,工艺要求严格,操作技术要求高,一旦出现操作失误,就会导致晶体质量下降。
总而言之,直拉单晶硅工艺技术是一种优质、高效的制备单晶硅材料的方法。
通过不断的技术创新和工艺改进,相信直拉单晶硅工艺技术能够继续优化,提高生产效率和质量,为电子、光伏等领域的应用提供更好的支持。
直拉法制备单晶硅的原理

直拉法制备单晶硅的原理宝子,今天咱来唠唠直拉法制备单晶硅这个超酷的事儿。
你知道单晶硅不?那可是个超级重要的材料呢。
就像是科技世界里的小明星,好多高科技产品都离不开它。
那这个直拉法呀,就像是一场神奇的魔法表演,把硅变成我们想要的单晶硅。
直拉法的舞台呢,是一个特制的坩埚。
这个坩埚就像是一个小房子,里面住着硅原料。
这些硅原料可不是随随便便的硅哦,它们得是纯度比较高的多晶硅。
就像一群小伙伴,在这个坩埚小房子里等着被变成更厉害的单晶硅。
然后呢,有一个籽晶,这个籽晶就像是一颗种子。
你想啊,种子是能长出大树的,这个籽晶呢,就能“长”出单晶硅。
把籽晶小心翼翼地放到硅原料的上面,就像是把种子种到土里一样。
不过这个“土”可是滚烫的硅原料呢。
接下来呀,就开始加热啦。
哇,那温度升得可高了,就像给这个坩埚里的硅原料和籽晶开了一场超级热的派对。
在这么高的温度下,硅原料就开始慢慢融化,变成了液态的硅。
这时候的硅就像是一滩超级热的小湖,亮晶晶的。
这时候神奇的事情发生啦。
因为籽晶是晶体结构的,它就像一个小队长,对周围那些液态的硅说:“小伙伴们,按照我的样子来站队吧。
”那些液态的硅就很听话地在籽晶的下面开始一层一层地排列起来,就像小朋友们排队一样整整齐齐。
这个过程就像是搭积木,不过是超级微观的积木哦。
随着时间的推移,这个按照籽晶结构排列的硅就越来越长,就像小树苗慢慢长成大树一样。
这个不断生长的单晶硅会被慢慢地往上拉,就像从井里打水一样,一点一点地把它拉出来。
在这个过程中,周围的环境要控制得特别好呢。
比如说温度,就像我们要给这个正在生长的单晶硅宝宝一个特别舒适的温度环境,不能太热也不能太冷,不然它就会长得不好啦。
而且呀,在拉的过程中,还得让单晶硅转圈圈呢。
就像小朋友跳舞一样,一边转一边往上长。
这样做是为了让单晶硅长得更均匀,就像我们做蛋糕的时候要把面糊搅拌均匀一样,这样做出来的蛋糕才好吃,这个单晶硅才长得好呢。
当这个单晶硅长到我们想要的长度的时候,就像小树苗长到合适的高度了,就可以把它从坩埚里取出来啦。
直拉单晶硅的八个过程

直拉单晶硅的八个过程直拉单晶硅是一种制备高纯度硅材料的重要方法,其过程包括八个步骤。
本文将从这八个步骤入手,详细介绍直拉单晶硅的制备过程。
第一步:原料准备直拉单晶硅的原料是高纯度硅,通常采用三氯化硅还原法制备。
在这个过程中,三氯化硅和氢气在高温下反应,生成高纯度的硅。
这个过程需要严格控制反应条件,以确保生成的硅具有足够的纯度。
第二步:熔炼将高纯度硅原料放入熔炉中,加热至高温,使其熔化。
在这个过程中,需要控制熔炉的温度和气氛,以确保硅的纯度和均匀性。
第三步:晶体种植将晶体种植棒浸入熔融硅中,使其表面形成一层硅晶体。
这个过程需要控制种植棒的温度和位置,以确保晶体的生长方向和均匀性。
第四步:晶体生长通过拉扯种植棒,使硅晶体逐渐生长。
这个过程需要控制拉扯速度和温度,以确保晶体的生长速度和均匀性。
第五步:晶体形成当晶体生长到一定长度时,将其从熔融硅中取出,形成一根硅晶棒。
这个过程需要控制取出的速度和位置,以确保晶体的形状和尺寸。
第六步:切割将硅晶棒切成一定长度的硅晶棒坯。
这个过程需要控制切割的位置和角度,以确保硅晶棒坯的尺寸和形状。
第七步:研磨将硅晶棒坯进行研磨,使其表面光滑。
这个过程需要控制研磨的压力和速度,以确保硅晶棒坯的表面质量。
第八步:抛光将硅晶棒坯进行抛光,使其表面更加光滑。
这个过程需要控制抛光的压力和速度,以确保硅晶棒的表面质量。
通过以上八个步骤,就可以制备出高纯度、高质量的直拉单晶硅。
这种材料在半导体、太阳能电池等领域有着广泛的应用。
直拉单晶硅生长工艺流程及注意事项

直拉单晶硅生长工艺流程及注意事项下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。
文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!直拉单晶硅生长工艺流程及注意事项1. 简介直拉单晶硅生长是一种重要的半导体制备工艺,其制备过程需要严格控制各项参数,以确保单晶硅的质量和晶格结构。
直拉单晶培训

1、工艺原理 2、工艺过程 3、工艺设备 4、设备的操作与维修 5、工艺中出现的问题及解决措施
直拉单晶硅工艺原理
直拉单晶硅生长原理
直拉单晶制造法(Czochralski,CZ法)是把原料多硅晶块放入石 英坩埚中,在单晶炉中加热融化 ,再将一根直径只有10mm的棒状 晶种(称籽晶)浸入融液中。在合适的温度下,融液中的硅原子会 顺着晶种的硅原子排列结构在固液交界面上形成规则的结晶,成为 单晶体。
• 4)保证炉底护盘与电极之间间隙前后一致,否则可能造成打火。 • 每次拆装炉时,都需检查同心度,这样既可保证热场的对称性,又能避免短
路打火。
此处资料由李章松收集
设备的操作与维修
目的
为正确、规范地操作单晶炉,确保生产作业正常。
单晶炉操作工艺流程
作业准备→热态检漏→取单晶和籽晶→石墨件取 出冷却→真空过滤器清洗→真空泵油检查更换→ 石墨件清洗→单晶炉室清洗→石墨件安装→石英 坩埚安装→硅料安装→籽晶安装→抽空、检漏→ 充氩气、升功率、熔料→引晶、缩颈、放肩、转 肩→等径生长→收尾→降功率、停炉冷却
片所规定的直径规格大,通过外径滚磨可以获得较为精确的直径。
• 平边或V型槽处理:指方位及指定加工,用以单晶硅棒上的特定结晶
方向平边或V型。
• 切片:指将单晶硅棒切成具有精确几何尺寸的薄晶片。
• 倒角:指将切割成的晶片税利边修整成圆弧形,防止晶片边缘破裂及
晶格缺陷产生,增加磊晶层及光阻层的平坦度。
• 研磨:指通过研磨能除去切片和轮磨所造的锯痕及表面损伤层,有效
似。主要是在拉晶过程中需要关闭主、副炉室之间的翻 板阀取晶体或提渣时,必须用副炉室真空系统来对副炉 室进行抽真空。
• 拉晶过程中必要时应进行真空检漏。冷炉极限真空应达
直拉单晶硅降低成本的措施

直拉单晶硅降低成本的措施直拉单晶硅降低成本的那些事儿。
一、原材料方面。
咱就说这直拉单晶硅啊,原材料那可太重要啦。
就像盖房子得有好砖头一样,原材料要是能选得又好又便宜,那成本不就降下来一大截嘛。
比如说硅料,要是能找到性价比超高的供应商,跟他们好好谈一谈,争取个好价格,那可就赚大啦。
而且啊,在采购的时候也不能盲目,得根据自己的实际需求来。
不能买多了浪费,也不能买少了不够用,得拿捏得刚刚好。
就像买菜一样,多了吃不完烂掉,少了不够吃还得再跑一趟,都不划算呀。
还有啊,对原材料的质量检测也不能马虎,要是因为质量问题导致后面的生产出问题,那损失可就大了去了,这成本反而会增加呢。
所以在原材料这块,得像个精明的小管家一样,处处精打细算。
二、设备与技术。
直拉单晶硅的设备和技术也是影响成本的关键因素哦。
设备这东西,可不能一味追求高大上。
那些超级贵的设备,如果不是真的特别需要,买来就是浪费钱。
有时候一些性价比高的设备,经过合理的调试和改进,也能达到很不错的效果呢。
在技术方面呀,就得不断创新啦。
那些老的生产技术可能效率低,浪费也多。
要是能研究出一些新的技术,提高生产效率,减少浪费,成本自然就降下来了。
比如说,能不能优化一下直拉的工艺参数呀?让单晶硅的生长速度又快,质量又好,还不浪费太多的能源和材料。
这就像是给生产过程打了一针强心剂,让整个过程都变得高效起来。
而且啊,技术人员之间要多交流,大家一起头脑风暴,说不定就能想出一些超棒的降低成本的点子呢。
三、能源利用。
能源在直拉单晶硅的生产中那可是个花钱的大头啊。
咱得想办法把能源利用好,就像珍惜每一分钱一样。
比如说加热的能源,能不能找到更高效的加热方式呢?或者是对生产车间的保温措施做好一点,让热量不会那么容易散失。
这样的话,在加热上消耗的能源就会少很多啦。
还有那些在生产过程中产生的废热,可不能就这么白白浪费掉。
要是能把这些废热回收再利用起来,那不是一举两得嘛。
就像捡了钱又省了钱一样开心呢。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
•
•
•
4、炉体
炉体包括主架、主炉室、 副炉室等部件 。
主架由底座、立柱组成,是炉子的支撑机构。主 炉室和副炉室是单晶生长的地方。 主炉室是炉体的心脏,有炉底盘、下炉筒、上炉筒以 及炉盖组成,他们均为不锈钢焊接而成的双层水冷结 构,用于安装生长单晶的热系统、石英坩埚及原料等。 副炉室包括副炉筒、籽晶旋转机构、软轴提拉室等部 件,是单晶硅棒的接纳室。 籽晶旋转及提升机构,提供籽晶的旋转及提升的动力 和控制系统。 坩埚的旋转及提升机构,提供坩埚的旋转及上升的动 力和控制系统。 主、副炉室的升降机构,通过液压对炉室进行升降。
2、氩气系统
氩气系统包括液氩储罐,汽化器、气阀、 氩气流量计等部件。氩气纯度为5N,在单晶生 氩气流量计等部件。氩气纯度为5N,在单晶生 长过程中起保护作用,一方面及时携带熔体中的 挥发物经真空泵排出;另一方面又及时带走晶体 表面的热量,增大晶体的纵向温度梯度,有利于 单晶生长。
3、真空系统
真空系统主要分两部分:主炉室真空系统和副炉室 真空系统。 主炉室真空系统主要包括主真空泵、电磁截至阀、除尘 罐、安全阀、真空计、真空管道及控制系统等。其中除 尘罐对排气中的粉尘起到过滤作用,以便保护真空泵, 除尘罐内的过滤网要定期清理,使排气畅通,否则影响 成晶,另外要定期更换泵油。 副炉室真空系统除了无除尘罐外,与主炉室真空系统相 似。主要是在拉晶过程中需要关闭主、副炉室之间的翻 板阀取晶体或提渣时,必须用副炉室真空系统来对副炉 室进行抽真空。 拉晶过程中必要时应进行真空检漏。冷炉极限真空应达 到3Pa以下,单晶炉泄露率应该低于3Pa/10min。 3Pa以下,单晶炉泄露率应该低于3Pa/10min。
电气部分 桥 功 率 部 件 制 器 及 三 相 全 警 器 报 控 制 态 度 控 状 温 长 及 元 热 生 检 单 加 径 巡 制 等 温 控 水 电 继
1、水冷系统
• 水冷系统包括总进水管道、分水器、各路冷却水
管道以及回水管道。由循环水系统来保证水循环 正常运行。 • 水冷系统的正常运行非常重要,必须随时保持各 部位冷却水路畅通,不得堵塞或停水,轻者会影 响成晶率,严重会烧坏炉体部件,造成巨大损失。
此处资料由王波负责收集
工艺过程
• 直拉法生长单晶硅的制备步骤一般包括:多晶硅的装
料和熔化、种晶、缩颈、放肩、等径和收尾。
加工工艺
•
加料— 熔化— 缩颈生长— 放肩生长— 等径生长— 加料—→熔化—→缩颈生长—→放肩生长—→等径生长—→尾部生 长 • (1)加料:将多晶硅原料及杂质放入石英坩埚内,杂质的种类依电 阻的N或P型而定。杂质种类有硼,磷,锑,砷。 • (2)熔化:加完多晶硅原料于石英埚内后,长晶炉必须关闭并抽成 真空后充入高纯氩气使之维持一定压力范围内,然后打开石墨加热器 电源,加热至熔化温度(1420℃)以上,将多晶硅原料熔化。 电源,加热至熔化温度(1420℃ • (3)缩颈生长:当硅熔体的温度稳定之后,将籽晶慢慢浸入硅熔体 中。由于籽晶与硅熔体场接触时的热应力,会使籽晶产生位错,这些 位错必须利用缩颈生长使之消失掉。缩颈生长是将籽晶快速向上提升, 使长出的籽晶的直径缩小到一定大小(4-6mm)由于位错线与生 长轴成一个交角,只要缩颈够长,位错便能长出晶体表面,产生
直拉单晶硅工艺技术 培训内容
组员:李章松、张溪、王波、李柄炎、黄杰林、 组员:李章松、张溪、王波、李柄炎、黄杰林、周江平
培训内容
1、工艺原理(由王波收集) 工艺原理(由王波收集) 2、工艺过程(由黄杰林收集) 工艺过程(由黄杰林收集) 3、工艺设备(由李章松收集) 工艺设备(由李章松收集) 4、设备的操作与维修(由周江平收集) 设备的操作与维修(由周江平收集) 5、工艺中出现的问题及解决措施(由李柄炎收集) 工艺中出现的问题及解决措施(由李柄炎收集) 6、最后由张溪汇总并做详细讲解
• • •
零位错的晶体。 (4)放肩生长:长完细颈之后,须降低温度与拉速,使得晶体的直径渐渐 增大到所需的大小。 (5)等径生长:长完细颈和肩部之后,借着拉速与温度的不断调整,可使 晶棒直径维持在正负2mm之间,这段直径固定的部分即称为等径部分。单 晶硅片取自于等径部分。 (6)尾部生长:在长完等径部分之后,如果立刻将晶棒与液面分开,那么 热应力将使得晶棒出现位错与滑移线。于是为了避免此问题的发生,必须将 晶棒的直径慢慢缩小,直到成一尖点而与液面分开。这一过程称之为尾部生 长。长完的晶棒被升至上炉室冷却一段时间后取出,即完成一次生长周期。
• 外径磨削:由于单晶硅棒的外径表面并不平整且直径也比最终抛光晶 外径磨削: • • • • • •
片所规定的直径规格大,通过外径滚磨可以获得较为精确的直径。 平边或V型槽处理:指方位及指定加工,用以单晶硅棒上的特定结晶 方向平边或V型。 切片: 切片:指将单晶硅棒切成具有精确几何尺寸的薄晶片。 倒角:指将切割成的晶片税利边修整成圆弧形,防止晶片边缘破裂及 晶格缺陷产生,增加磊晶层及光阻层的平坦度。 研磨: 研磨:指通过研磨能除去切片和轮磨所造的锯痕及表面损伤层,有效 改善单晶硅片的曲度、平坦度与平行度,达到一个抛光过程可以处理 的规格。 腐蚀: 腐蚀:指经切片及研磨等机械加工后,晶片表面受加工应力而形成的 损伤层,通常采用化学腐蚀去除: 腐蚀可分为酸性腐蚀和碱性腐蚀两 种 抛光: 抛光:指单晶硅片表面需要改善微缺陷,从而获得高平坦度晶片的抛 光: 抛光的方式有粗抛和精抛两种。
• 单晶硅棒加工成单晶硅抛光硅片
加工流程: 单晶生长— 切断— 外径滚磨— 平边或V型槽处理— 单晶生长—→切断—→外径滚磨—→平边或V型槽处理—→切片 倒角— 倒角—→研磨 腐蚀—→抛光—→清洗—→包装 腐蚀— 抛光— 清洗— 切断:目的是切除单晶硅棒的头部、尾部及超出客户规格的部分, 将单晶硅棒分段成切片设备可以处理的长度,切取试片测量单晶硅棒 的电阻率含氧量。
直拉单晶硅工艺原理
直拉单晶硅生长原理
直拉单晶制造法(Czochralski,CZ法 直拉单晶制造法(Czochralski,CZ法)是把原料多硅晶块放入石 英坩埚中, 再将一根直径只有10mm的棒状 英坩埚中,在单晶炉中加热融化 ,再将一根直径只有10mm的棒状 晶种(称籽晶)浸入融液中。在合适的温度下, 晶种(称籽晶)浸入融液中。在合适的温度下,融液中的硅原子会 顺着晶种的硅原子排列结构在固液交界面上形成规则的结晶, 顺着晶种的硅原子排列结构在固液交界面上形成规则的结晶,成为 单晶体。 单晶体。 控制直径,保证晶体等径生长是单晶制造的重要环节。 控制直径,保证晶体等径生长是单晶制造的重要环节。硅的熔点约 1450℃ 拉晶过程始终保持在高温负压的环境中进行。 为1450℃,拉晶过程始终保持在高温负压的环境中进行。直径检测 必须隔着观察窗在拉晶炉体外部非接触式实现。 必须隔着观察窗在拉晶炉体外部非接触式实现。
热系统的安装与对中
• 热系统,特别是新系统在安装前,应仔细擦抹干净,去除表面的浮尘,检查 热系统,特别是新系统在安装前,应仔细擦抹干净,去除表面的浮尘, • • • • •
各部件质量,整个炉室也必须清擦干净,安装顺序一般是由下而上,由内到 各部件质量,整个炉室也必须清擦干净,安装顺序一般是由下而上, 在整个安装过程中,要求热系统对中良好。具体对中顺序如下: 外。在整个安装过程中,要求热系统对中良好。具体对中顺序如下: 1)托杆对中,先将托杆稳定地安装在下轴上,如紧上螺丝后,托杆还有晃动, 托杆对中,先将托杆稳定地安装在下轴上,如紧上螺丝后,托杆还有晃动, 需修磨托杆下面锥面,使托杆与下轴可以紧密配合安装。打开埚转, 需修磨托杆下面锥面,使托杆与下轴可以紧密配合安装。打开埚转,测量托 杆是否对中良好。 杆是否对中良好。 2)加热器与石墨坩埚对中,打开埚转,对平口(将石墨坩埚上沿与加热器上 加热器与石墨坩埚对中,打开埚转,对平口( 沿处于同一平面),调整加热器位置,与石墨坩埚对中, ),调整加热器位置 沿处于同一平面),调整加热器位置,与石墨坩埚对中,保证石墨坩埚与加 热器之间的间隙四周都一致。最后紧电极螺丝,固定好加热器。 热器之间的间隙四周都一致。最后紧电极螺丝,固定好加热器。 3)保温罩与加热器对中,调整保温筒位置,做到保温筒内壁和加热器外壁之 保温罩与加热器对中,调整保温筒位置, 间间隙四周都一致,注意可径向移动,不可转动, 间间隙四周都一致,注意可径向移动,不可转动,否则取光孔和测温孔对不 上。 4)保证炉底护盘与电极之间间隙前后一致,否则可能造成打火。 保证炉底护盘与电极之间间隙前后一致,否则可能造成打火。 每次拆装炉时,都需检查同心度,这样既可保证热场的对称性, 每次拆装炉时,都需检查同心度,这样既可保证热场的对称性,又能避免短 路打火。 路打火。
•
清洗:在单晶硅片加工过程中很多步骤需要用到清洗,这里的清洗 主要是抛光后的最终清洗。清洗的目的在于清除晶片表面所有的污染 源。
此处资料由黄杰林收集
直拉单晶炉及热系统
一 、直拉单晶炉
直拉单晶炉的结构
直拉单晶炉
机械部分 水 冷 系 统 统 系 统 统 制 单 元 元 单 制 气 系 氩 空 真 体 统 系 控 控 炉 系 压 度 热 热 液 速 加
5、电气系统
电气系统主要包括电源控制系统以及单晶炉控制 系统。
直拉单晶炉主电源采用三相交流供电,电压 380V,频率50Hz。经变压器整流后,形成低电 380V,频率50Hz。经变压器整流后,形成低电 压,高电流的直流电源作为主加热电源。
• • •
•
单晶炉控制系统主要包括速度控制单元、加热控制 单元、等径生长控制单元、水温和设备运行巡检及状态 报警、继电控制单元等部分。 1)速度控制单元对晶升、埚升、晶转、埚转的速度进 行控制。 2)温度传感器从加热器上取得的信号与等径控制器的 温度控制信号叠加后进入欧陆控制器,经分析调整控制 加热器电压,达到控制加热温度与直径的目的。 3)水温运行巡检及状态报警单元可以对单晶炉各路冷 却水温进行实时检测,当某路水温超过设定值时,相应 水路发出报警提示工作人员排除。同时本单元可以实时 检测单晶炉运行中的异常现象,给出相应报警。 4)继电控制单元包括液压系统继电控制,真空机组继 电控制及无水、欠水继电控制等部分。
