电线电缆视频线缆传输技术综述
视频线缆说明
1）SYV75-3、5、7、9…，75欧姆,聚乙烯绝缘实心同轴电缆。
近些年有人把它称为“视频电缆”；-----闭路2）SYWV75-3、5、7、9…75欧姆,物理发泡聚乙烯绝缘同轴电缆。
有人把它称为“射频电缆”；3）基本性能：-----有线l SYV物理结构是100%聚乙烯绝缘；SYWV 是发泡率占70-80%的物理发泡聚乙烯绝缘电缆；l 由于介电损耗原因，SYV实心电缆衰减明显要大于SYWV物理发泡电缆；在常用工程电缆中，目前物理发泡电缆仍然是传输性能最好价格最低的电缆，在视频、射频、微波各个波段都是这样的。
厂家给出的测试数据也说明了这一点；l 同轴电缆都可以在直流、射频、微波波段应用。
按照“射频”/“视频”来区分电缆，不仅依据不足，还容易产生误导：似乎视频传输必须或只能选择实心电缆（选择衰减大的，价格高的？）；从工程应用角度看，还是按“实芯”和“发泡”电缆来区分类型更实用一些；l 高编（128）与低编（64）电缆特性的区别：eie实验室实验研究表明，在200KHz 以下频段，高编电缆屏蔽层的“低电阻”起主要作用，所以低频传输衰减小于低编电缆。
但在200-300KHz以上的视频、射频、微波波段，由于“高频趋肤效应”起主要作用，高编电缆已失去“低电阻”优势，所以高频衰减两种电缆基本是相同的。
二、了解同轴电缆的视频传输特性——“衰减频率特性”同轴电缆厂家，一般只给出几十到几百兆赫的几个射频点的衰减数据，都还没有提供视频频段的详细数据和特性；eie实验室对典型的SYWV75-5、7/64编电缆进行了研究测试，结果如下图一：同轴传输特性基本特点：1. 电缆越细，衰减越大：如75-7电缆1000米的衰减，与75-5电缆600多米衰减大致相当，或者说1000米的75-7电缆传输效果与75-5电缆600多米电缆传输效果大致相当；2. 电缆越长，衰减越大：如75-5电缆750米，6M频率衰减的“分贝数”，为1000米衰减“分贝数”的75%，即15db；2000米（1000+1000）衰减为20+20=40db,其他各频率点的计算方法一样。
同轴电缆、双绞线、光纤三种视频传输方式的分析
同轴线缆的视频传输及其市场情况
同轴线缆的视频传输及其市场情况目前，监控系统中应用最广泛的视频传输线是同轴电缆，电视监控系统一般多是中短距离的中小型系统，同轴视频传输技术是监控系统中一种最基本的传输方式。
一、同轴电缆传输的抗干扰技术工程中产生干扰的情况很多、很复杂，但可以大致分为两大类：一类是电缆传输线路“外部电磁干扰”的入侵，如地电位干扰、电台干扰、电火花干扰、并行电缆耦合干扰等。
这是影响最大、设计和施工中又很难预测的干扰。
第二类是两端设备问题和故障引入的干扰，如设备电源故障引来的50/100周电源干扰，或开关电源的高频电源干扰等。
对于外部干扰，工程中比较成熟的经验有：1. 防止“地电位”的单端接地或不接大地;2.电缆穿金属管，或走金属线槽，但成本较高，施工有一定复杂度;3. 埋地;4. “远离”其他动力电缆或信号控制电缆，并尽量避免或减少并行;5. 集中供电和控制信号传输采用屏蔽电缆，但屏蔽层不能两端都接视频地;6. 施工穿管时，雇临时工来做，结果多处拉断同轴电缆编织网，使外导体电阻增大，产生干扰。
7. 电缆中间接头连接方法不是采用F型接头和双通连接，而是采用“焊接”或“扭接”的方法，破坏了电缆的同轴性和特性阻抗的连续性，容易引起反射和干扰。
8. 采用平衡抵销原理的视频抗干扰器，但局限性较大，现场调试麻烦。
同轴传输属于“封闭电磁场”传输类型，信号电磁场被封闭在屏蔽层内部传输，与外界没有电磁交换关系，同轴电缆这种“屏蔽内外电磁场”性能决定了电缆本身具有优异的抗干扰性能。
同轴传输干扰的产生，主要源于电缆太长，电缆以“天线效应”接收外界电磁场在屏蔽层两端形成干扰电压，通过两端匹配负载与芯线构成回路产生干扰。
此外，由于在一个地区干扰源的频率一般集中在每一频段，可用高频调制传输方式频道选择的办法避开干扰。
同轴视频传输技术的线缆高带宽和实际低频率的使用，造成信号在电缆中传输时，其振幅及相位在低频段与高频段的差别就会很大，特别是在相位失真太大时，便难以用简单的电路进行补偿。
视频数据如何传输 电缆内部结构辨高下

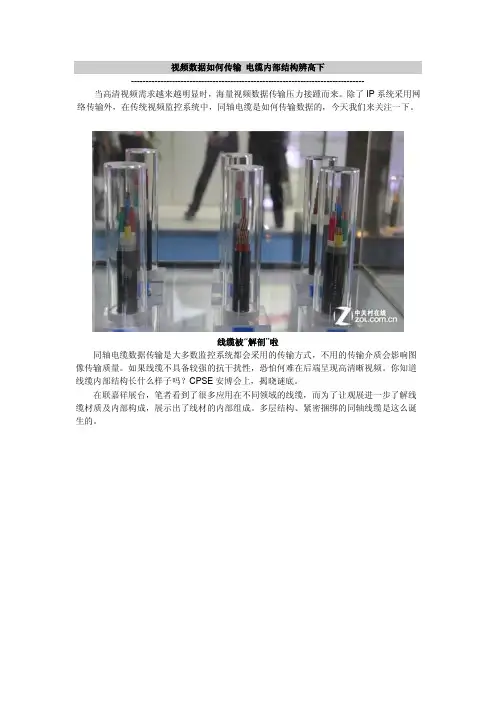

视频数据如何传输电缆内部结构辨高下
-------------------------------------------------------------------------------- 当高清视频需求越来越明显时，海量视频数据传输压力接踵而来。
除了IP系统采用网络传输外，在传统视频监控系统中，同轴电缆是如何传输数据的，今天我们来关注一下。
线缆被“解剖”啦
同轴电缆数据传输是大多数监控系统都会采用的传输方式，不用的传输介质会影响图像传输质量。
如果线缆不具备较强的抗干扰性，恐怕何难在后端呈现高清晰视频。
你知道线缆内部结构长什么样子吗？CPSE安博会上，揭晓谜底。
在联嘉祥展台，笔者看到了很多应用在不同领域的线缆，而为了让观展进一步了解线缆材质及内部构成，展示出了线材的内部组成。
多层结构、紧密捆绑的同轴线缆是这么诞生的。
数据传输线缆内部结构
关于2013年安博会
本届CPSE安博会以"凝聚企业与资本力量，共同推动智慧型平安城市建设"为主题，将全面展现安防领域的最前端技术及创新发展，为中外企业合作创造更多商机，引领行业发展方向。
突出智慧城市建设新技术新产品，突出深圳安防产业的全球效应，突出高规格的国际化程度，突出权威性，突出对安防产业升级和发展具有重大作用的新技术和新产品，以及突出促进安防技术、产品出口及国际化合作的新渠道和新成效。
相信本届CPSE安博会将继续发挥桥梁与纽带作用，为推动安防科技进步与创新，促
进中国乃至全球安防产业的繁荣作出新的贡献。
常见的视频信号传输线缆种类及传输距离P9
前言：传输视频信号的线缆有哪些？他们的应用有哪些？他们传输的距离有多远？在实际应用中应该怎么选择？正文：一、视频信号接口监控视频线种类介绍：按照材料区分有SYV及SYWV两种，绝缘层的物理材料结构不同，SYV 是实心聚乙烯电缆，SYWV是高物理发泡电缆，物理发泡电缆传输性能优于聚乙烯。
S--同轴电缆Y--聚乙烯V--聚氯乙烯W--稳定聚乙烯按照阻抗可分为SYV 50-XX SYV 75-XXSYV-100 XX XX代表绝缘层外径。
1.复合视频信号：一般接头为BNC、RCA（莲花头）75代表抗阻性,后面的3和5代表它的绝缘外径(3mm/5mm)。
SYV中S---同轴射频电缆,Y---聚乙烯,V---聚氯乙烯. SYV75-3传输在200米之内效果好.SYV75-5传输在500米内效果更好.视频线分75-3(约200米) 传输距离75-5(约500米) 传输距离75-7(约500--800米) 传速距离75-9(约1000---1500米) 传速距离75-12(约2000----3500米) 传速距离2.S-端子(或称Y/C)它的学名叫做“二分量视频接口”，俗称S端子传输距离短15米S-Video连接规格是由日本人开发的一种规格，S指的是“SEPARATE （分离）”，它将亮度和色度分离输出，避免了混合视讯讯号输出时亮度和色度的相互干扰。
S接口实际上是一种五芯接口，由两路视亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成。
同AV接口相比，由于它不再进行Y/C混合传输，因此也就无需再进行亮色分离和解码工作，而且使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度。
但S-Video仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传输然后再在显示设备内解码为Cb和Cr进行处理，这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现)。
视频信号的传输方式
视频信号的传输方式监控系统中，视频信号的传输是整个系统非常重要的一环，也是广大工程商挺挠头的一件事，随着工程中监控设备价格的透明性和工程商竞争的加剧，信号传输部分的费用越来越受到大家的重视；目前，在监控系统中最常用的传输介质是同轴电缆、双绞线、光纤等方式，对于不同场合、不同的传输距离，怎样能保证传输质量、降低费用，根据多年的工程经验，在这里我们作一些介绍供参考。
一、同轴电缆传输（一）通过同轴电缆传输视频基带信号视频基带信号也就是通常讲的视频信号，它的带宽是0-6MHZ，一般来讲，信号频率越高，衰减越大，一般设计时只需考虑保证高频信号的幅度就能满足系统的要求，视频信号在5.8MHZ的衰减如下：SYV75-3 96编国标视频电缆衰减30dB/1000米, SYV75-5 96编国标视频电缆衰减19dB/1000米,，SYV75-7 96编国标视频电缆衰减13dB/1000米；如对图象质量要求很高，周围无干扰的情况下，75-3电缆只能传输100米，75-5传输160米，75-7传输230米；实际应用中，存在一些不确定的因素，如选择的摄像机不同、周围环境的干扰等，一般来讲，75-3电缆可以传输150米、75-5可以传输300米、75-7可以传输500米；对于传输更远距离，可以采用视频放大器（视频恢复器）等设备，对信号进行放大和补偿，可以传输2-3公里；另外，通过一根同轴电缆还可以实现视频信号和控制信号的共同传输，即同轴视控传输技术，下面简单介绍一下该技术：在监控系统中，需要传输的信号主要有两种，一个是图像信号，另一个是控制信号。
其中视频信号的流向是从前端的摄像机流向控制中心；而控制信号则是从控制中心流向前端的摄像机（包括镜头）、云台等受控对像；并且，流向前端的控制信号，一般又是通过设置在前端的解码器解码后再去控制摄像机和云台等受控对像的。
同轴视控传输技术是利用一根视频电缆便可同时传输来自摄象机的视频信号以及对云台、镜头的控制功能，这种传输方式节省材料和成本、施工方便、维修简单化，在系统扩展和改造时更具灵活性；同轴视控实现方法有两类：一是采用频率分割，即把控制信号调制在与视频信号不同的频率范围内，然后同视频信号复合在一起传送，再在现场做解调将两者区分开；由于采用频率分割技术，为了完全分割两个不同的频率，需要使用带通滤波器、带通陷波器和低通滤波器、低通陷波器，这样就影响了视频信号的传输效果；由于需将控制信号调制在视频信号频率的上方，频率越高，衰减越大，这样传输距离受到限制；另外方法是采用双调制的方式，将视频信号和控制信号调制在不同的频率点，和有线电视的原理一样，再在前、后端解调。
2019年视频的电缆传输及抗干扰分析.doc
视频的同轴电缆传输及抗干扰分析关键词：同轴电缆 视频基带 视频载波信号干扰深圳市西艾特电子技术有限公司 总工程师：Heml在监控市场迅猛发展的今天，许多工程人员越来越需要对监控传输技术进行全面细致的了解。
在此，我们将相关视频传输方面的理论和经验作一些总结，以供有关人员参考。
频谱与电缆特性视频的电缆传输目前主要有两种方式，视频基带传输和视频载波传输。
习惯上，他们分别采用SYV-75系列和SYWV-75系列同轴电缆传输。
首先我们从频谱上看一看视频基带和视频载波的分布特点：图1 视频基带和视频载波各自的频谱带宽通常同轴电缆可传输1GHz 的信号，从图中看出，传统的视频基带传输只占了电缆可传输频率的极少部分(6MHz)，电缆大部分频谱资源是空闲的。
在视频载波传输中，可利用50到1000MHz 的频谱进行信号传输。
同轴电缆在传输信号中，对各种频率的衰减程度是不同的，下图是同轴电缆在传输信号时的衰减特性：图2 同轴电缆对频率的衰减特性— 频率越高电缆对信号衰减越大从图中可以看出，同轴电缆对不同的频率传输衰减也不同，无论是基带视频传输还是载频率 频率波传输，通过电缆传输后的信号都会产生频率失真，因此，我们都必须对这种电缆在传输中造成的频率失真进行补偿。
下面是两种电缆对不同频率的衰减表。
表1 SYV-75同轴电缆100米衰减：表2 SYWV-75同轴电缆100米衰减：同轴电缆对各种频率的隔离程度，即抗干扰能力有较大差别，下面是一条同轴电缆在外界施加不同频率的等幅干扰电压情况下，测到的感应电压。
图3 电缆感应不同频率的干扰信号从上面的曲线可以看出，同轴电缆对低频的屏蔽隔离较差，频率越高，隔离越好。
干扰信号特点干扰波传播特点频率（KHz ）图4 干扰波传播距离与频率的关系根据干扰波传播距离与频率的关系曲线可以看出，在相同传输条件下，频率越低传播的距离越远。
这也意味着，频率越低，受到干扰的机会越多，强度越大。
日常中有许多电器大多会产生不同程度的干扰，以下是几种种典型的干扰波形：变频调速电机干扰整流子电机干扰日光灯辉光放电干扰放电干扰波之一图5 各种干扰波形从上图的这些典型干扰波形可以看出，它们都为非正弦波型。
