无线电综合测试仪
无线电综合测试仪

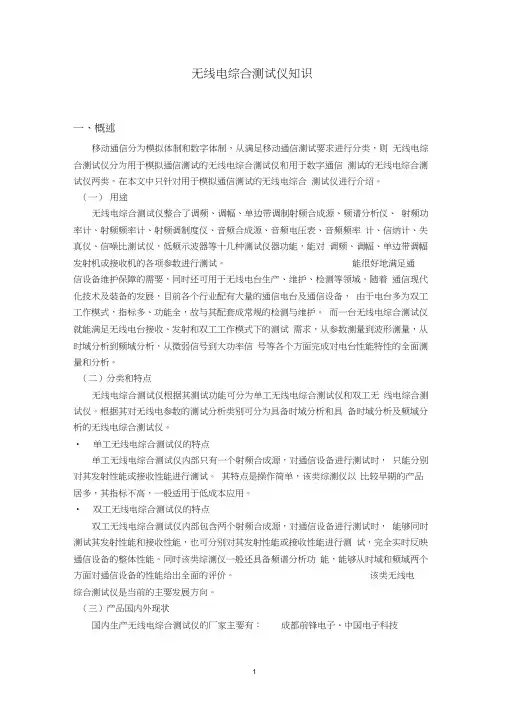

无线电综合测试仪知识一、概述移动通信分为模拟体制和数字体制，从满足移动通信测试要求进行分类，则无线电综合测试仪分为用于模拟通信测试的无线电综合测试仪和用于数字通信测试的无线电综合测试仪两类。
在本文中只针对用于模拟通信测试的无线电综合测试仪进行介绍。
（一）用途无线电综合测试仪整合了调频、调幅、单边带调制射频合成源、频谱分析仪、射频功率计、射频频率计、射频调制度仪、音频合成源、音频电压表、音频频率计、信纳计、失真仪、信噪比测试仪，低频示波器等十几种测试仪器功能，能对调频、调幅、单边带调幅发射机或接收机的各项参数进行测试。
能很好地满足通信设备维护保障的需要，同时还可用于无线电台生产、维护、检测等领域。
随着通信现代化技术及装备的发展，目前各个行业配有大量的通信电台及通信设备，由于电台多为双工工作模式，指标多、功能全，故与其配套成常规的检测与维护。
而一台无线电综合测试仪就能满足无线电台接收、发射和双工工作模式下的测试需求，从参数测量到波形测量，从时域分析到频域分析，从微弱信号到大功率信号等各个方面完成对电台性能特性的全面测量和分析。
（二）分类和特点无线电综合测试仪根据其测试功能可分为单工无线电综合测试仪和双工无线电综合测试仪。
根据其对无线电参数的测试分析类别可分为具备时域分析和具备时域分析及频域分析的无线电综合测试仪。
•单工无线电综合测试仪的特点单工无线电综合测试仪内部只有一个射频合成源，对通信设备进行测试时，只能分别对其发射性能或接收性能进行测试。
其特点是操作简单，该类综测仪以比较早期的产品居多，其指标不高，一般适用于低成本应用。
•双工无线电综合测试仪的特点双工无线电综合测试仪内部包含两个射频合成源，对通信设备进行测试时，能够同时测试其发射性能和接收性能，也可分别对其发射性能或接收性能进行测试，完全实时反映通信设备的整体性能。
同时该类综测仪一般还具备频谱分析功能，能够从时域和频域两个方面对通信设备的性能给出全面的评价。
R8000B数字综合测试仪介绍
跟踪信号发生器
检修多种RF滤波 (IF滤波器 双工器) 多种标记类型
跟踪信号发生器
天线的回波损耗和 VSWR测量（使用 回波损耗桥选件）
电缆故障定位器
R8000B电缆故障 定位仪使用电缆故 障测试套件(选件) 以确定故障在射频 电缆上的距离或匹 配 情况。
示波器功能
调制波形的频率
调制波形的幅度
DMR 接收机测试
RX BER 测试截图
DMR双工测试模式
BS Idle测试模式: 全双工模式下DMR基 站空闲测试
NXDN选件(ICOM,Kenwood)测试功能
测试功能 ： 功率计（输入电平） 频率误差 调制保真度 符号偏差 FSK偏差 比特误码率（BER) 测试 眼图 语音环回（端到端测试无线电） 接收和发送比特误码率 支持的比特图案 1031 Hz 1011 Hz（仅在9600bps选择） (only selectable at 9600 bps)
R8000B外观
VGA 输出 标准USB接口 网口
输出输入接口
R8000B前面板链接接口
端口保护0dBm 提示灯@ +10dBm
调制输入/输出 解调输出 仪表输入
射频输出
电源开关 射频输入/输出
频谱分析仪
具有超快的采集速度有 四个信标器(标准2个） R8000B的本底噪音在 窄区段低-140dBm 对杂散小信号的测量 trace math 功能 Spec-Ref| (lin) Spec+Ref (log).
NXDN发射机测试
NXDN参数: 信道间隔 6.25KHz 调制方式 4FSK 多址方式 FDMA 传输速率 4.8kbps 发射机参数测试 符号偏差 传输速率 调制保真度 测试同步方式 误码率测试
马可尼2955B(综合测试仪)操作使用说明书

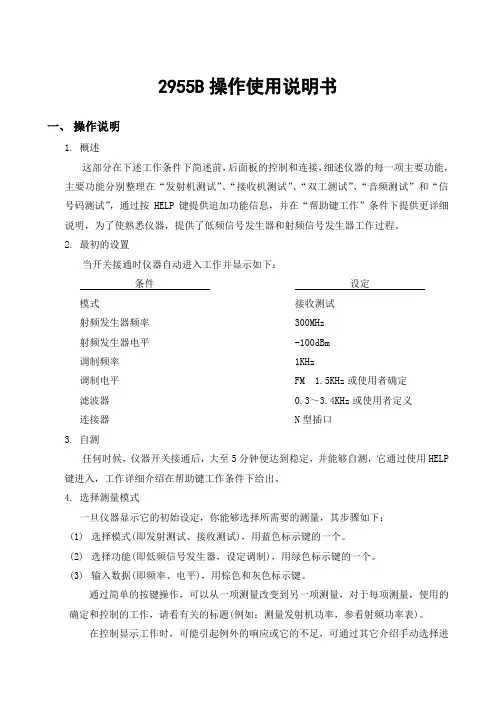

2955B操作使用说明书一、操作说明1.概述这部分在下述工作条件下简述前，后面板的控制和连接，细述仪器的每一项主要功能，主要功能分别整理在“发射机测试”、“接收机测试”、“双工测试”、“音频测试”和“信号码测试”，通过按HELP键提供追加功能信息，并在“帮助键工作”条件下提供更详细说明，为了使熟悉仪器，提供了低频信号发生器和射频信号发生器工作过程。
2.最初的设置当开关接通时仪器自动进入工作并显示如下：条件设定模式接收测试射频发生器频率 300MHz射频发生器电平 -100dBm调制频率 1KHz调制电平 FM 1.5KHz或使用者确定滤波器 0.3～3.4KHz或使用者定义连接器 N型插口3.自测任何时候，仪器开关接通后，大至5分钟便达到稳定，并能够自测，它通过使用HELP 键进入，工作详细介绍在帮助键工作条件下给出。
4.选择测量模式一旦仪器显示它的初始设定，你能够选择所需要的测量，其步骤如下：(1)选择模式(即发射测试、接收测试)，用蓝色标示键的一个。
(2)选择功能(即低频信号发生器，设定调制)，用绿色标示键的一个。
(3)输入数据(即频率、电平)，用棕色和灰色标示键。
通过简单的按键操作，可以从一项测量改变到另一项测量，对于每项测量，使用的确定和控制的工作，请看有关的标题(例如：测量发射机功率，参看射频功率表)。
在控制显示工作时，可能引起例外的响应或它的不足，可通过其它介绍手动选择进行控制。
例如AC、DC键不能同时选择DC，对于信纳比和失真度测量，通过手动选择，这些键不起作用。
在这种情况下，对于其它测量，选择失真度关断以恢复键的功能。
5.前面板□1 display (显示屏) 显示屏表述如下：(a)仪器设定和在显示屏的上半部用矩形框或实线或在下半部的轨迹线表示测量结果。
(b)使用7个绿色键中的2、3、4和7个和类似计算机软件键的灰色键8以选择程序功能。
在不同的窗口条件下，系列组件(54150－022P项目)作为选择备选件，能够被使用，这些均汇集在荧屏上。
NRT功率计测试
发射功率测试发射功率是无线电发射设备的主要技术指标,也是无线电管理部门需要检测的技术指标之一。
本文主要介绍几种发射功率的测量方法。
功率测量的基本知识1.1 功率测量的理论分析在直流和低频时,电压的测量是简单和直接的。
功率可以直接通过计算获得,P=V*I,由欧姆定律可知V=I*R,通过代换V或I,可得P=V*I =I2R= V2/R,只要知道V、I、R中任两个变量的值就可计算出功率值。
但在高频时,根据传输线原理可知,电压和电流可能随传输线的位置改变,如图1所示。
但功率是不变的,因此在射频和微波频率,大多数应用都采用直接功率测量,因为电压和电流测量已变得不现实。
1.2 功率单位功率的国际标准单位是瓦特（W）,但在无线电通信领域,我们常用的单位是分贝毫瓦dBm 。
定义如下:PdBm=10Lg（P/P0）式中,P是以毫瓦为单位的功率值;P0为1 mW的参考功率。
由上式可知:0 dBm是1 mW。
根据对数基本性质,可得到一个简单导则是每3 dBm功率加倍,每-3 dBm功率减半。
每10 dBm为10倍,每-10 dBm为1/10。
例如+29 dBm是多少？29 dBm＝（10+10+3+3+3）dBm＝（10*10*2*2*2）mW=800mW,因此结果是800 mW。
1.3 功率的几种常用基本形式平均功率是指在正常工作情况下,发信机在调制中以与所遇到的最低频率周期相比的足够长的时间间隔内,供给天线馈线的平均功率。
对于脉冲调制信号,则要在若干脉动重复上平均信号。
在所有功率测量中,平均功率是最常进行的测量。
峰功率是指最大瞬时功率。
平均功率和峰功率的关系,如图2所示。
对于射频脉冲信号,如果知道信号的占空比,就可从测量得到的平均功率按下列公式确定峰功率。
Ppeak = Pavg/占空比发射功率的测量方法目前我站配备的测量功率的仪器有德国R&S公司的CMS54综测仪、FSP30频谱分析仪、NRT功率计。
下面分别介绍用这三种仪器测量功率的方法。
无线电综合测试仪的一些常识
无线电综合测试仪的一些常识无线电综合测试仪，简称RCCT，是用于测试和校准无线电设备的专业测试设备。
随着科技的发展，RCCT已经逐渐应用于无线电通信、微波、雷达、卫星通信、微波固态电子、高频通信等领域。
本文将从功能、分类、使用及维护几方面介绍RCCT的一些常识。
功能无线电综合测试仪主要用于以下几个方面：1.测试设备的输出功率、频率稳定度、频率准确度、频率响应等参数。
2.测试设备的接收灵敏度、接收器附加损耗、噪声系数、选择性等参数。
3.对无线电设备进行校准，校正功率、接收器灵敏度等参数。
4.进行设备的故障诊断。
分类无线电综合测试仪根据应用领域可以分为通信综合测试仪、微波综合测试仪、卫星综合测试仪等。
通信综合测试仪用于测试手机、移动通信终端等设备，其主要测试内容为通信基础参数、无线通信质量、网络性能等。
微波综合测试仪主要用于测试微波设备的性能，例如功率、频率稳定度等参数。
卫星综合测试仪主要用于测试卫星通信设备的性能，如发射功率、接收灵敏度、相位噪声等参数。
此外，还有其他针对特定领域的综合测试仪，如雷达综合测试仪、高频综合测试仪等。
使用使用无线电综合测试仪需要仔细阅读操作手册，根据测试设备的参数要求，选择合适的测试模式。
测试前，需要对测试仪进行相关的设置。
测试完成后，要及时存储测试数据，可将数据保存在测试仪内部或输出到计算机进行分析。
在使用过程中，需要注意以下几点：1.无线电综合测试仪是一种精密仪器，使用过程中要注意防震、防潮、防尘。
2.进行测试前，要对测试仪进行校准。
3.在测试设备时，要注意保持良好的操作环境，避免其他无关信号的干扰。
4.在测试完毕后，要及时将测试仪恢复原来的设置，并妥善保存测试数据。
维护无线电综合测试仪需要进行定期的保养和维护，以确保设备的正常运行和测试结果的准确性。
一般维护包括以下内容：1.定期对测试仪进行检查和清洗，同时也要按照操作手册的要求更换零部件。
2.定期对测试仪进行校准和调整，确保测试结果的准确性。
EE5113无线电综合测试仪3-2
RF Level
调节光标到射频电平Mod Type， 根据所测电台的调制方式来选择 EE5113的输出调制类型，一般 以调频方式居多，即 FM Mod。
Mod Type
2
典型应用
对于调频电台 常用的调制输出设置为： 1kHz调制频率 3kHz调制频偏
调制频率
调制频偏
3
典型应用
调制频率 调幅度 对调幅电台 常用的调制输出设置为： 1kHz调制频率 30%调幅度
一个由测试或者检验人员根据电台的特性自行做的的一个调试工具。
★标准连接适用于电台性能测试或出厂检验！
7
示波器
EE5113
电台电源
电台天线 端口
调试控制 开关
电台测试 记录
电台
6
典型应用
如上图实物连接：
①电台天线端口直接连接到EE5113的N型连接端口， ②电台的喇叭输出通过控制板连接到EE5113的音频输入端口， ③电台的MIC调制输入通过控制板连接到EE5113的音频输出端口， ④电台的数传输出通过控制板连接到示波器的一个直流耦合通道。 ⑤控制板连接电台的相关接口，实现发射，接收，内/外数传等，这是
4
典型应用
输出电平
若设置参数正确，此 时电台的扬声器应发 出1kHz纯真的声音， 逐渐减小输出信号的 电平，直到扬声器发 出的1kHz声音越来 越嘈杂，直到几乎听 不清为止。（这里可 以采用步长来改变输 出的电平，方便。） 此时的EE5113输出 电平接近电台的实际 灵敏度值。
5
典型应用
6 电台性能指标测试
典型应用
B 接收机测试
按下
接收机测试 接收机测试
按键
调节光标到射频频率RF Freq， 根据电台的频段可以直接按数 字键输入所需要的频率，如电 台的接收频率为230.850M,则 直接输入,即为EE5113的输出 频率。
中电科仪器仪表有限公司AV4945B C无线电通信综合测试仪用户手册说明书
AV4945B/C无线电通信综合测试仪用户手册中电科仪器仪表有限公司前言非常感谢您选择、使用中电科仪器仪表有限公司研制、生产的A V4945B/C无线电通信综合测试仪！本产品集高、精、尖于一体，在同类产品中有较高的性价比。
我们以最大限度满足您的需求为己任，为您提供高品质的测量仪器，同时带给您一流的售后服务。
我们的一贯宗旨是“质量优良，服务周到”，提供满意的产品和服务是我们对用户的承诺，我们竭诚欢迎您的垂询，联系方式：网 址 电子信箱***************地 址 山东省青岛市经济技术开发区香江路98号邮 编 266555本手册介绍了中电科仪器仪表有限公司研制、生产的A V4945B/C无线电通信综合测试仪的用途、性能特性、基本工作原理、使用方法、使用注意事项等内容，以帮助您尽快熟悉和掌握仪器的操作方法和使用要点。
为方便您熟练使用该仪器，请仔细阅读本手册，并正确按照手册指导操作。
由于时间紧迫和笔者水平有限，文字中疏漏和不当之处，恳请各位用户批评指正！由于我们的工作失误给您造成的不便我们深表歉意。
声明：本手册是《AV4945B/C无线电通信综合测试仪用户手册》第二版，版本号是A.2。
本手册中的内容如有变更，恕不另行通知。
本手册内容及所用术语解释权属于中电科仪器仪表有限公司。
本手册版权属于中电科仪器仪表有限公司，任何单位或个人非经本所授权，不得对本手册内容进行修改或篡改，并且不得以赢利为目的对本手册进行复制、传播，中电科仪器仪表有限公司保留对侵权者追究法律责任的权利。
编者2015年12月04日目 录第一章概述 ------------------------------------------------------------------------- 1第一篇使用说明 --------------------------------------------------------------------- 5第二章仪器基本说明 ----------------------------------------------------------------- 6第一节初次加电说明 -----------------------------------------------------------------------------------------6第二节仪器外观和前面板说明 -----------------------------------------------------------------------------------6第三节后面板说明--------------------------------------------------------------------------------------------------8第三章按键菜单说明 ---------------------------------------------------------------- 11第一节数据输入键------------------------------------------------------------------------------------------------ 11第二节功能键------------------------------------------------------------------------------------------------------ 11第三节用户界面介绍--------------------------------------------------------------------------------------------- 12第四章操作指南 -------------------------------------------------------------------- 26第一节射频发射--------------------------------------------------------------------------------------------------- 26第二节射频接收--------------------------------------------------------------------------------------------------- 28第三节宽带功率测量--------------------------------------------------------------------------------------------- 30第四节扫频频谱--------------------------------------------------------------------------------------------------- 31第五节实时信号分析--------------------------------------------------------------------------------------------- 32第六节音频发生--------------------------------------------------------------------------------------------------- 33第七节音频分析--------------------------------------------------------------------------------------------------- 34第八节误码测量--------------------------------------------------------------------------------------------------- 34第九节示波器------------------------------------------------------------------------------------------------------ 35第十节自动测试--------------------------------------------------------------------------------------------------- 36第二篇技术说明 -------------------------------------------------------------------- 38第五章工作原理 -------------------------------------------------------------------- 39第一节整机工作原理--------------------------------------------------------------------------------------------- 39第二节射频变频模块工作原理 --------------------------------------------------------------------------------- 42第三节数字处理模块工作原理 --------------------------------------------------------------------------------- 43第六章技术指标及测试方法----------------------------------------------------------- 45第一节主要技术指标--------------------------------------------------------------------------------------------- 45第二节测试方法--------------------------------------------------------------------------------------------------- 50第三节指标测试结果对照表 ------------------------------------------------------------------------------------ 67第三篇维修说明 -------------------------------------------------------------------- 72第七章维护和维修 ------------------------------------------------------------------ 73第一节维护保养--------------------------------------------------------------------------------------------------- 73第二节一般维修--------------------------------------------------------------------------------------------------- 73附录 A --------------------------------------------------------------------------- 75第一章 概述欢迎您使用中电科仪器仪表有限公司研制生产的A V4945B/C无线电通信综合测试仪。
无线电综合测试仪CMS54研究及其空管应用
94中国航班遥感与勘测Remote Sensing and SurveyCHINA FLIGHTS无线电综合测试仪CMS54研究及其空管应用戴焕昌|民航湖南空中交通管理分局摘要：随着国内航班流量的快速增长，民航空管单位使用的甚高频通讯设备数量不断增加。
目前空管单位使用的无线电综合测试仪主要是德国罗德与施瓦茨公司生产的CMS54和惠普公司生产的HP2945。
其中CMS54体积更小，更适于甚高频设备维护使用。
文章针对CMS54的原理、操作、故障及其在空管甚高频测试方面的案例作一些探讨分析。
关键词：民用航空；CMS541 引言民航湖南空中交通管理分局从90年开始配备甚高频地空通信设备，发展到现在的甚高频设备台址近10个，甚高频设备数量百余台。
设备维护方面，配备了德国罗德与施瓦茨公司生产的无线电综合测试仪CMS54和惠普公司生产的无线电综合测试仪HP2945。
甚高频设备的维护工作全部由技术保障部设备维护人员承担，其中无线电综合测试仪CMS54一直以来作为主要仪表使用。
在长时间的运行维护工作中，遇到了各种测试问题。
针对无线电综合测试仪CMS54在甚高频测试方面的应用案例，本文解析了其原理、操作及其在空管甚高频测试方面的应用和使用过程中的故障案例。
2 无线电综合测试仪CMS54特点无线电综合测试仪CMS54特点如下：（1）轻便型的多功能测试仪器，采用高对比度的加亮型大屏幕液晶。
可同时用数字和模拟方式显示测试结果。
可同时显示设定参数和测量结果。
（2）可对各种电台进行收、发信机测试。
体积小，重量轻。
不仅适用于生产线使用，也适用于野外现场测试。
（3）多种附加测试功能：频谱监视、示波器、连续可调谐失真表和音频滤波器。
可对蜂网电台、集群电台、寻呼机和带选呼功能电台进行信令分析。
（4）配有子菜单，可提供更多的设定和测试子程序，配有IEC/IEEE 总线（选件），便于远端控制和联机使用，配有放大的模拟显示表头，并可同时显示容限标志。
HP8920A无线电综合测试仪说明书 (1)
The Agilent Technologies 8920A RF communication test set is a full-featured, one-box test set designed to meet the service and repair needs of today’s RF wireless communications market.Single keystroke transmitter and receiver testing simplifies radio test. Signaling for multiple formats is supported, including tone sequential, digital pag-ing (CCITT, POCSAG, ZVEI, etc.), DTMF, trunking, and cellular signaling.For cellular phone test, the call processing inter-face emulates a base station, allowing you to auto-matically establish and maintain a cellular link between the test set and an analog cellular phone. The built-in controller allows you to automate measurements and test routines, and control exter-nal instruments. Combined with the Agilent 11807A software, it provides a self-contained, automated radio test solution.Key Features:•Intuitive call processing interface for cellular phone test•Functions of more than 20 complete instru-ments•Frequency ranges:Signal generator: 30 MHz to 1 GHzRF analyzer: 10 MHz to 1 GHz•Portable and lightweight•Optional full-span spectrum analyzer, tracking generator and adjacent channel power meter •Built-in IBASIC computerAgilent 8920ARF Communications Test SetData SheetAgilent 8920A RF Communications Test Set SpecificationsSpecifications describe the instrument’s warranted performance and are valid over the entire operating/environmental range unless otherwise noted.Supplemental Characteristics are intended to provide additional information useful in applying the instrument by giving typical, but non-warranted performance parameters. These characteristics are shown in italics or labeled as “typical,” “usable to,” or “nominal.”Signal Generator SpecificationsRF FrequencyFrequency Range:Standard: 30 MHz to 1 GHzOption 055:250 kHz to 1 GHzAccuracy and Stability:Same as reference oscillator ±0.015 Hz Reference Oscillator SpecificationsTCXO(Agilent 8920A standard)Temperature:1 ppm (0 to +55 °C)Aging:<2 ppm/yearWarm-Up time:<30 sec. to be ±2 ppm of final freq. Supplemental CharacteristicsSwitching Speed: <150 ms to within 100 Hz of the carrier frequencyMinimum Resolution:1 HzOutputRF IN/OUT ConnectorLevel Accuracy:±1.8 db (level ≥–127 dBm),Typically ±1.0 dB for all levelsLevel RangeStandard:Level Range:–137 to –20.5 dBm into 50 ΩReverse Power:60 watts continuous,100 watts for 10 seconds/minuteWith Option 007:Level Range:–137 to –6.5 dBm into 50 ΩReverse Power:2.4 watts continuous,4 watts for 10 seconds/minuteWith Option 008:Level Range:–137 to –10.5 dBm into 50 ΩReverse Power:6 watts continuous,10 watts for 10 seconds/minuteWith Option 016:Level Range:–137 to –22.5 dBm into 50 ΩReverse Power:100 watts continuous,125 watts for 10 seconds/minute Option 055:Level Range:–137 to –19 dBm into 50 ΩReverse Power:60 watts continuous,100 watts for 10 seconds/minuteWith Option 007:Level Range:–137 to –5 dBm into 50 ΩReverse Power:2.4 watts continuous,4 watts for 10 seconds/minuteWith Option 008:Level Range:–137 to –9 dBm into 50 ΩReverse Power:6 watts continuous,10 watts for 10 seconds/minuteWith Option 016:Level Range:–137 to –21 dBm into 50 ΩReverse Power:100 watts continuous,125 watts for 10 seconds/minuteDUPLEX OUT ConnectorStandard:Level Accuracy:±1.5 dB, typically ±1.0 dB for all levelsLevel Range:–127 to +5 dBm into 50 ΩReverse Power:200 mW maxOption 055:Level Range:–127 to +7 dBm into 50 ΩSWR:RF In/Out:<1.5:1Duplex Out:<2.0:1 (level <–4 dBm)Supplemental CharacteristicsMinimum Resolution:0.1 dBSpectral PuritySpurious Signals:For specified output levels at DUPLEX OUT port or specified output level at RF IN/OUT port.Option DUPLEX OUT RF IN/OUT Standard≤–2.5 dBm≤–26.5 dBm007≤–2.5 dBm≤–12.5 dBm007 with Opt. 055≤–1.0 dBm≤–11.0 dBm008≤–2.5 dBm≤–16.5 dBm008 with Opt. 055≤–1.0 dBm≤–15.0 dBm016≤–2.5 dBm≤–28.5 dBm016 with Opt. 055≤–1.0 dBm≤–27.0 dBm055≤–1.0 dBm≤–25.0 dBmHarmonics:<–30 dBcNon-Harmonic Spurious:<–60 dBc (at >5 kHz from carrier) Residual FM (rms, CCITT):Frequency Range8920A Standard8920A Opt. 050 250 kHz ≤f c<249 MHz<20 Hz<7 Hz249 MHz ≤f c<501 MHz<10 Hz<4 Hz501 MHz ≤f c≤1000 MHz<20 Hz<7 Hz2SSB Phase Noise: (For >20 kHz offsets at 1 GHz)8920A <–110 dBc/Hz8920A Opt. 050 <–116 dBc/HzFMFM Deviation Maximum (For rates >25 Hz)Standard and Options 007, 008, 016:100 kHz for f c from 30 MHz to <249 MHz50 kHz for f c from 249 MHz to <501 MHz100 kHz for f c from 501 MHz to 1000 MHzOption 055:100 kHz for f c from 0.25 MHz to <249 MHz50 kHz for f c from 249 MHz to <501 MHz100 kHz for f c from 501 MHz to 1000 MHzFM Rate (1 kHz reference)Internal:DC to 25 kHz (1 dB BW)External:AC Coupled: 20 Hz to 75 kHz (typically 3 dB BW)DC Coupled: DC to 75 kHz (typically 3 dB BW)FM Accuracy:(1 kHz rate)≤10 kHz dev: ±7.5% (3.5%*) of setting ±50 Hz>10 kHz dev: ±7.5% (3.5%*) of setting ±500 HzFM Distortion:(THD + Noise, in a 0.3 to 3 kHz BW)<1% (0.5 %*) at > 4 kHz deviation and 1 kHz rateCenter Frequency Accuracy in DC FM Mode:(External source impedance <1 kΩ) ±500 Hz(after DC FM zero), typically ±50 HzSupplemental CharacteristicsExternal Modulation Input Impedance: 600 Ωnominal Resolution: 50 Hz for <10 kHz deviation, 500 Hz for >10 kHz deviationAMStandard:Frequency Range:30 MHz to 1 GHzAM Depth:0 to 90% (usable to 99%) for DUPLEX OUT level ≤–2.5 dBm or RF IN/OUT level ≤–26.5dBm; 0 to 70% (usable to 90%*)Option 055:Frequency Range:1.5 MHz to 1 GHz (usable to 250kHz)AM Depth:0 to 90% (usable to 99%) for DUPLEX OUT level ≤+1 dBm or RF IN/OUT level ≤–27dBm; 0 to 70% (usable to 90%*)AM Rate:20 Hz to 25 kHz (3 dB BW)AM Accuracy:(1 kHz rate)≤10% AM: ±5% of setting ±1.0% AM>10% AM: ±5% of setting ±1.5% AMAM Distortion:(THD+Noise 0.3 to 3 kHz BW)<2% at 1 kHz rate, <30% AM<3% at 1 kHz rate, ≤90% AM External Mod. Input Impedance:600 ΩnominalResidual AM: <0.1% in a 50 Hz to 15 kHz BWResolution: 0.05% AM from 0 to 10% AM, 0.5% AM from 10 to 100% AMAudio Source Specifications(Applicable to both internal sources)FrequencyRange:dc to 25 kHzAccuracy:0.025% of settingSupplemental CharacteristicsMinimum Resolution: 0.1 HzOutput LevelRange:0.1 mV to 4 VrmsMaximum Output Current:20 mA peakOutput Impedance:<1 Ω(1 kHz)Accuracy:±2% of setting plus resolutionResidual Distortion:0.125%(THD plus noise, for amplitudes >200 mVrms), for tones 20 Hz to 25 kHz measured in an 80 kHz BWSupplemental CharacteristicsResolution:Level <0.01V: ±50 µVLevel <0.1V: ±0.5 mVLevel <1V: ±5 mVLevel <10V: ±50 mVOffset in DC Coupled Mode: <50 mVRF Analyzer MeasurementsRF Frequency MeasurementsMeasurement Range:Standard:30 MHz to 1 GHzOption 055:400 kHz to 1 GHzLevel Range:RF In/Out:Standard:1 mW to 60 W continuous 100 W for10 seconds/minuteOption 007:40 mW to 6 W continuous 4 W for10 seconds/minuteOption 008:0.1 mW to 6 W continuous 10 W for10 seconds/minuteOption 016:1.6 mW to 100 W continuous 150 W for10 seconds/minuteANT IN:–36 dBm to +20 dBmAccuracy:±1 Hz plus timebase accuracy3Minimum Frequency Resolution: 1 HzRF Power MeasurementsFrequency Range:Standard:30 MHz to 1 GHzOption 055:400 kHz to 1 GHzSWR:<1.5:1 for standard and all optionsRF IN/OUT Measurement Range:Standard:1 mW to 60 W continuous or to 100 W for10 sec/minuteAccuracy:±10% of reading ±1 mWOption 007:40 µW to 2.4 W continuous 4 W for10 seconds/minuteAccuracy:±10% of reading ±40 µWOption 008:0.1 mW to 6 W continuous 10 W for10 seconds/minuteAccuracy:±10% of reading ±0.1 mWOption 016:1.6 mW to 100 W continuous 125 W for10 seconds/minuteAccuracy:±10% of reading ±1 mWSupplemental CharacteristicsResolution: P >10 W: 10 mW, P <10 W: 1 mW; P <100 mW: 0.1 mW, P <10 mW: 0.01 mWFM MeasurementFrequency Range:Standard:10 MHz to 1 GHzOption 055:5 MHz to 1 GHz (Usable to 400 kHz) Deviation:20 Hz to 75 kHzSensitivity:2 µV (15 kHz IF BW, high sensitivity mode, 0.3 to 3 kHz BW, 12 SINAD, fc >10 MHz) Typically:<1 µVAccuracy:±4% of reading plus residual FM and noise contribution (20 Hz to 25 kHz rates, deviation ≤25kHz)Bandwidth (3 dB):2 Hz to 70 kHz (DC FM measurements also available)Input Level Range for Specified Accuracy:Standard:–50 dBm to +14 dBm at ANT IN –18 to +50 dBm at RF IN/OUT (0.16 mW to 100 W*)Option 007:–32 to +36 dBm at RF IN/OUT (0.63 µW to 4 W*) Option 008:–28 to +40 dBm at RF IN/OUT (1.58 µW to 10 W*) Option 016: –16 to +51 dBm at RF IN/OUT (0.25 µW to 125 W*) *Note: The accuracy shown is for the complete range of power. The maximum power levels shown are only usable for 10sec/min.Residual FM and Noise:20 Hz (0.3 to 3 kHz, rms), <7Hz (with Agilent 8920A Opt 050)Resolution: 1 Hz, f <10 kHz; 10 Hz, f ≥10 kHzAM MeasurementFrequency Range:10 MHz to 1 GHz (usable to 400 kHz) Depth:0 to 95%Accuracy:±5% of reading ±1.5% AM (50 Hz to 10 kHz rates, mod-ulation ≤80%)THD + Noise:<2% rms for modulation ≤80% AM (at 1 kHz rate in a 0.3 to 3 kHz BW)Input Level Range for Specified Accuracy:Standard:–50 dBm to +14 dBm at ANT IN –18 to +50 dBm at RF IN/OUT (0.16 mW to 100 W*)Option 007:–32 to +36 dBm at RF IN/OUT (0.63 µW to 4 W*) Option 008:–28 to +40 dBm at RF IN/OUT (1.58 µW to 10 W*) Option 016:–16 to +51 dBm at RF IN/OUT (0.25 µW to 125 W*) *Note: The accuracy shown is for the complete range of power. The maximum power levels shown are only usable for 10 sec/min. Residual AM:<0.2% in a 0.3 to 3 kHz bwSupplemental CharacteristicsResolution: 0.1%SSB MeasurementFrequency Range:Standard:10 MHz to 1 GHzOption 055:400 kHz to 1 GHzBandwidth (3 dB):20 Hz to 70 HzDistortion and Noise:<3% (at 1 kHz rate in a 0.3 to 3 kHz BW)AF Analyzer SpecificationsFrequency MeasurementMeasurement Range:20 Hz to 400 kHzAccuracy:±0.02% plus resolution plus timebase accuracy External Input:20 mV to 30 VrmsSupplemental CharacteristicsResolution:0.01 Hz, f <10 kHz; 0.1 Hz, f <100 kHz; and 1 Hz forf ≥100 kHzAC Voltage MeasurementMeasurement Range:0 to 30 VrmsAccuracy:±3% of reading (20 Hz to 15 kHz, inputs >1 mV) Residual Noise:150 µV (15 kHz bandwidth)43 dB Bandwidth: Typically 2 Hz to 100 kHzNominal Input Impedance: Switchable between1 MW in parallel with 95 pF or 600 ΩfloatingMinimum Resolution:4 digits for inputs ≥100 mV; three digits for inputs <100 mVDC Voltage MeasurementVoltage Range:100 mV to 42 VAccuracy:±1% of reading plus DC offsetDC Offset:±45 mVSupplemental CharacteristicsResolution:1 mVDistortion MeasurementFundamental Frequency:1 kHz ±5 HzOption 019 Frequency Range:0.3 to 10 kHz ±5%Input Level Range:30 mV to 30 VrmsDisplay Range:0.1% to 100%Accuracy:±1 dB (0.5 to 100% distortion) for tones from 300 to 1500 Hz measured with the 15 kHz LPF±1.5 dB (1.5 to 100% distortion) for tones from 300 Hz to 10 kHz measured with the >99 kHz LPF)Residual THD + Noise:–60 dBc or 150 µV whichever is greater, for tones from 300 to 1500 Hz measured with the 15 kHz LPF–57 dBc or 450 µV, whichever is greater, for tones from 300 Hz to 10 kHz measured with >99 kHz LPF)Supplemental CharacteristicsResolution: 0.1% distortionSINAD MeasurementFundamental Frequency:1 kHz ±5 HzOption 019 Frequency Range:0.3 to 10 kHz ±5%Input Level Range:30 mV to 30 VrmsDisplay Range:0 to 60 dBAccuracy:±1 dB (0 to 46 dB SINAD) for tones from 300 to 1500 Hz measured with the 15 kHz LPF±1.5 dB (0 to 36 dB SINAD) for tones from 300 Hz to 10 kHz meas-ured with the >99 kHz LPFResidual THD + Noise:–60 dBc or 150 mV, whichever is greater, for tones from 300 to 1500 Hz measured with the 15 kHz LPF–57 dBc or 450 mV, whichever is greater, for tones from 300 Hz to 10 kHz measured with >99 kHz LPF Resolution: 0.01 dBAudio FiltersStandard:<20 Hz HPF, 50 Hz HPF, 300 Hz HPF 300 Hz LPF, 3 kHz LPF, 15 kHz LPF, >99 kHz LPF, and 750 µsec de-emphasisFixed Notch:1 kHz, (Agilent 8920A standard)Variable Notch:300 Hz to 10 kHz (Option 019)Optional:C-Message, CCITT, 400 Hz HPF, 4 kHz BPF, 6 kHz BPF (see options)Audio Detectors: RMS, RMSxSQRT2, Pk+, Pk–, Pk+hold, Pk–hold, Pk±/2, Pk±/2 hold, Pk±max and Pk±max hold Oscilloscope SpecificationsFrequency Range:2 Hz to 50 kHz (3 dB BW)Scale/Division:10 mV to 10 VAmplitude Accuracy:±1.5% of reading ±0.1 division(20 Hz to 10 kHz)Time/Division:1 µsec to 200 msecSupplemental Characteristics3 dB Bandwidth: Typically >100 kHzInternal DC Offset: ≤0.1 div (≥50 µV/div sensitivity)Input and Output SpecificationsDigital Interface PortRS-232 port:2 wayConnector: RJ-11connector (6 pins; 2 addressable serial ports with single connector; Agilent 8920A rear panel)Baud Rates:300/600/1200/2400/4800/9600/19200Reference In PortConnector:BNC female (8920A rear panel)Input frequency:1/2/5/10 MHzInput Level Range:>0.15 VrmsReference Out PortConnector:BNC female (8920A rear panel)Output Frequency:10 MHzOutput Level: >0.5 VrmsStandard User Memory, RAMApproximately 1 Mbyte of RAM is available for nonvolatilesave/recall of settings. This typically will allow you to save >1000 sets of instrument settings; depending on the type of information saved.5Option SpecificationsOption 001: High Stability TimebaseOCXO: (Oven controlled crystal oscillator)Temperature:0.05 ppm (0 to +55 °C)Aging:<0.5 pm/year (<1 ppm in first year)Warm-up Time:<15 minutes to be within ±0.1 ppm of finalfrequencySupplemental CharacteristicsRear Panel BNC Connectors:Input Frequency: 1, 2, 5, and 10 MHzInput Level: >0.15 VrmsOutput Frequency: 10 MHzOutput Level: >0.5 VrmsOption 004: Tone/Digital SignallingCapability for generating and analyzing the formats listed here: CDCSS, DTMF, 1-TONE, 2-TONE, 5/6 TONE SEQUENTIAL, RPC1, POCSAG, EIA, CCITT, CCIR, ZVEI, DZVEI, GOLAY, EEA, NMT-450, NMT-900, LTR, AMPS/EAMPS/NAMPS, TACS/ETACS,JTACS/NTACS, EDACS, and MPT 1327.A General Purpose function generator with the following wave forms included:Sine, square, triangle, ramp, Gaussian white noise, uniform white noiseFrequency Range/Level:Same as audio sourceOption 007 and Low-Level RF Power MeasurementsOption 007 removes a 14 dB attenuator at the RF IN/OUT port allowing lower-level, higher sensitivity measurements. This option reduces the maximum continuous input power of the Agilent 8920A from 60 watts to 2.4 watts. Specifications for Option 007 are included in the appropriate sections of: Signal Generator out-put, RF Analyzer, Frequency and Power Measurement Ranges, FM and AM Measurement Input Level Ranges.Option 008 Cellular Mobile RF Power Measurement RangeOption 008 removes 10 dB attenuation at the RF IN/OUT port allowing lower-level, higher sensitivity measurements specifically for the range of cellular telephones testing. This option reduces the maximum continuous input power of the 8920A from 60 watts to 6 watts. Specifications for Option 008 are included in the appro-priate sections of: Signal generator output, RF analyzer, frequency and power measurement ranges, FM and AM measurement input level ranges.Option 010: 400 Hz High Pass FilterOption 011: CCITT Weighting FilterOption 012: 4 kHz Bandpass Filter Option 013: C-Message Weighted FilterOption 014: 6 kHz Bandpass FilterOption 016 High-Level RF Power Measurements Option 016 for the 8920A supports high-power transmitter meas-urement applications. Option 016 can only be ordered on a new instrument at the time of purchase. Option 016 can only be installed at the factory.Option 019: Variable Notch FilterFrequency Range:300 Hz to 10 kHzNotch Depth:>60 dBNotch Width:Typically ±5%Option 020: Radio Interface CardThe Option 020 for the 8920A is a built-in radio interface card for automating module and radio board test. It contains 16 parallel data lines, two interrupts, and brings the audio in/out lines and a relay closure out from the MIC/ACC connector on the front panel. These are controlled by the 8920A BASIC control language. Line Levels:5 volts or 12 voltsOption 050: Improved Residual FM Performance Includes high stability timebase (Option 001), improved residual FM performance.Option 102: Spectrum Analyzer with Tracking Generator and ACPFrequency Range:10 MHz to 1 GHzFrequency Span/Resolution Bandwidth:(coupled)Span Bandwidth<50 kHz300 Hz<200 kHz 1 kHz<1.5 MHz 3 kHz<18 MHz30 kHz>18 MHz300 kHz, plus full span capabilityDisplay:Log with 1, 2, and 10 dB/divDisplay Range:80 dBReference Level Range:+50 to –50 dBmResidual Responses:<–70 dBm (no input signal, 0 dB attenuation)Image Rejection:>50 dBmSupplemental CharacteristicsNon-Harmonic Spurious Responses: >70 dB down (for input sig-nals ≤–30 dBm)6Level Accuracy: ±2.5 dBDisplayed Average Noise Level: <–114 dBm for <50 kHz spans Log Scale Linearity: ±2 dB (for input levels ≤–30 dBm and/or 60 dB rangeTracking Generator (In Option 102)Frequency Range:30 MHz to 1 GHzFrequency Offset:Frequency span endpoints ±frequency offset cannot be <30 MHz or ≥1 GHzOutput Level Range:Same as signal generatorSweep Modes:Normal and invertedAdjacent Channel Power (In Option 102) Relative Measurements:Level Range:Antenna IN:–40 dBm to +20 dBmRF/Input:0.16 mW (–8 dBm) to 60 W (47.8 dBm)continuous; or up to 100 mW (50 dBm) for 10 sec/min Dynamic Range:Typical values for channel offsetsChannel Offset Res. BW Dyn. Range12.5 kHz8.5 kHz–65 dBc20 kHz14 kHz–68 dBc25 kHz16 kHz–68 dBc30 kHz16 kHz–68 dBc60 kHz30 kHz–65 dBcRelative Accuracy:±2 dBAbsolute Level Measurements:Level:(Results of absolute power in watts or dBm are met by adding the ACP ratio from the SA to the carrier power from the input section RF power detector).Level Range:Antenna:N/ARF/Input:1 mW (0 dBm) to 60 W (47.8 dBm) continuous; or up to 100 W (50 dBm) for 10 sec/minDynamic Range:Typical values for channel offsetsChannel Offset Res. BW Dyn. Range12.5 kHz 8.5 kHz–65 dBc20 kHz 14 kHz–68 dBc25 kHz 16 kHz–68 dBc30 kHz 16 kHz–68 dBc60 kHz 30 kHz–65 dBcAbsolute Accuracy:RF power measurement accuracy found in the RF Analyzer section and ACP relative accuracy of ±2 dB Option 103: DC Current Sensing and I/O:GPIB/RS-232/Parallel (Centronics)DC Current MeterMeasurement Range:0 to 10 A (usable to 20 A)Accuracy:The greater of ±10% of reading after zeroing or 30 mA (levels >100 mA)Remote ProgrammingGPIB:Agilent’s implementation of IEEE Standard 488.2 Functions Implemented:SH1, AH1, T6, L4, SR1, RL1, LE0, TE0, PP0, DC1, DT1, C4, C11, E2RS-232:Two serial ports through RJ-11 connector used for serial data in and outBaud Rates:150, 300, 600, 1200, 2400, 4800, 9600 and 19200 Hz Parallel (Centronics) Connector: A standard 25-pin, sub-min D female connector with right-angle adapter is includedNote: Retrofittable only for 8920A units with serial prefix numbers of 3501 or greaterGeneral Specifications8920A Dimensions:H ϫW ϫD in inches and (mm): 7.5 H ϫ13 W ϫ19 D (188 H ϫ330 W ϫ456 D)8920A Weight:(fully optioned) 37 lbs. (16.8 kgs)8920A Power:AC: 100 V to 240 V, 48 to 440 Hz, nominally 80 wattsDC: 11 to 28 V, nominally 120 watts8920D Power:AC: 100 V to 240 V ±10%, 48 Hz to 440 Hz, nominally 100 watts CRT Size:7 ϫ10 cmOperating Temperature:0 to +55 °CStorage Temperature:–55 to +75 °CCalibration Interval:Two yearsSupplemental CharacteristicsLeakage: At signal generator output frequency and level <–40 dBm, typical leakage is <0.5 µV induced in a resonant dipole antenna one inch from any surface except the rear panel. Spurious leakage levels are typically <1 µV in a resonant dipole antenna.7H i g h S t a b i l i t y T i m e b a s eS i g n a l i n gL o w -P o w e r M e a s u r e m e n tC e l l u l a r M S R F P o w e r R a n g e400 H z H i g h -P a s s F i l t e rC C I T T W e i g h t i n g F i l t e r4 k H z B a n d p a s s F i l t e rC -M e s s a g e W e i g h t i n g F i l t e r6 k H z B a n d p a s s F i l t e rV a r i a b l e F r e q u e n c y F i l t e rM e c h a n i c a l A t t e n u a t o rS p e c r u m A n a l y ./T r a c k i n g G e nG P I B /R S -232 P a r a l l e l11807A R a d i o T e s t S o f t w a r e (O p t i o n s )Automated FM Radio Test 3O O O O O O 001Automated φm Radio Test 3O OOOO 002Automated AM Radio Test OO003Testing Communications Bandwidths <30 MHz XCordless Phone Test 3OOXOFrequency Scanning O Cable Fault Location 2X O Field Strength Measurement XO 100Intermodulation Prod. Cal.O Save/Recall Procedure OLTR Trunked Radio Test 3(Includes FM radio tests)O X X O O O 010EDACS Trunked Radio Test 3(Includes FM radio tests)O X O O O O 011MPT 1327 Trunked Radio Test 3O X OO OO 012AMPS/EAMPS/NAMPS O X OO O O 004TACS/ETACS O X O OO O 005NMT 450/900O X O OO O 006JTACS/NTACSOXOOO007Configuration InformationX = Required Option O = Recommended Option 8920A Options00100400710081010011012013014019055102103M e a s u r i n g C a p a b i l i t yT r u n k e d R a d i oC e l l u l a r P h o n e T e s t1.Options 007 and 008 reduce the maximum input power of the 8920A from 60 watts to2.4 and 6 watts respectively. Option 008 is recommended for applications where the 8920A is used for cellular phone test only.2.Requires an external power divider and 50 ohm load to make measurement.3.Testing frequencies below 30 MHz will require ordering Option 055 (400 kHz to 1 GHz).By internet, phone, or fax, get assistance with all your test and measurement needs.Online Assistance/find/assistProduct specifications and descriptions in this document subject to change without notice.Copyright © 1994, 2000 Agilent Technologies Printed in U.S.A. 10/005968-5385EFor more information, visit our website at:/find/8920support/。
AV4945 高性能无线电综合测试仪使用手册说明书
AV4945高性能无线电综合测试仪产品综述：AV4945高性能无线电综合测试仪是智能化便携式综合测试仪器，集成了射频信号发生器、射频频谱分析仪、功率计、高频计数器、音频信号发生和分析等各种功能，产品采用了软件无线电(SDR)、实时频谱分析、大功率射频收发模块、跳频信号分析等先进技术，可以检测维修各种跳频、定频、调频、调幅、调相无线通信设备，广泛用于跳频电台、微波接力机、数据链终端、航空和舰船电子仪表等性能指标测试，还可以满足各种无线电通信设备的研制、生产测试需求。
主要特点：◆高达150W的射频信号精确功率测量；◆AM、FM、SSB、ΦM、数字调制、跳频射频信号发生功能；◆全性能扫频频谱分析仪功能；◆最大60MHz带宽的实时频谱分析；◆各种测试测量软件◆具有GPIB、USB、LAN、RS232远控接口；◆大屏幕、中文操作界面发射机综合测试可以对发射机的多种性能指标同时进行测试，如信号功率、频率误差、信号调制特性、解调音频分析等；同时为发射机提供音频信号，输出频率为20Hz～32kHz的音频源，单/双音模式可选，最大输出电压可达10Vrms。
接收机综合测试发射射频频率范围为400kHz～1GHz，可以进行调频、调幅、SSB、调相，选件可以提供数字调制以及跳频信号，频率分辨率达到1Hz；同时对接收机的解调音频进行分析，可以同时精确测量音频频率、电压、失真度、信纳比等音频信号指标。
实时频谱测量实时频谱的最大分析带宽为60MHz，具有三维频谱显示等多域分析功能，可以根据信号的频域信息进行实时触发，解决了跳频通信中跳频带宽、跳频速率、跳频信号功率和信道切换时间等跳频参数的测量难题。
扫频频谱测量扫频频谱的频率范围为100kHz～1GHz，具有宽频带、高分辨率、高灵敏度、动态范围大等特点；可方便地获得时域测量中不易得到的独特信息，如频谱纯度、信号失真、寄生、交调等各种参数。
邻道功率测量邻道功率是评估带内通道外性能的重要指标，邻道功率测试是为了确保发射机没有干扰邻近的交替通道。
无线电综合测试仪培训教材(PDF 53页)
中南民航空管技术装备公司
AM调制度
中南民航空管技术装备公司
AM调制信号频谱
v0 (t ) = Vm 0 cos ω c t + M aVm 0 cos Ωt cos ω c t
= Vm 0 cos ω c t + 1 1 M aVm 0 cos(ω c + Ω )t + M aVm 0 cos(ω c − Ω )t 2 2
中南民航空管技术装备公司
SSB发射机测试
中南民航空管技术装备公司
VHF接收机相关参数测量
中南民航空管技术装备公司
接收机的门限测量方法
(1)综合测试仪RF IN/OUT接接收机的射频天线输入口 (2)在CMC中选RX TEST项，进入接收机测试模式 (3)信号发生器设置为：调制度m=30%，1KHz，接收机的工作 频率 (4)设置信号发生器电平为-110dBm左右，逐渐增大电平，使 接收机刚好打开,得开门门限，再逐渐减小电平，使接收机 刚好关闭,得关门门限
中南民航空管T接接收机的射频天线输入口 (2)接收机解调音频输出与综测仪AF INPUT端口连接 (3)在CMC中选RX TEST项，进入接收机测试模式 (4)将综测仪RF频率设置为被测频率上，射频增益置于最大， 自动增益控制置于“AGC OFF” (5)调节综合通信测试仪射频输出电平，收信机的输出信噪比 将发生变化，当收信机的输出信噪比等于10dB时，读出综 合通信测试仪的射频输出电平，即为收信机的灵敏度。
中南民航空管技术装备公司
音频增益调节指标的测量
将发信机调制度设定在中间档，综合通信测试仪键控开关 置为ON，调节综合通信测试仪音频发生器输出电平从 0.5μV～1000mV 变化，读取调制度，进行分析。 当综合通信测试仪音频电平较低时，调制度线性增加，在 某个音频电平值之后，当音频电平变化时，调制度变化很 小，这就是音频压缩器工作范围，需要时，还须把音频电 平变化范围换算成分贝值。
EE5113无线电综合测试仪3-1解析
主要技术指标
4 射频频率计 4.1 量程：1.5～1000MHz 4.2 准确度：时基±分辨力 4.3 分辨力：1Hz(1.5～50MHz), 30Hz(50～1000MHz) 4.4 输入阻抗：50Ω 4.5 灵敏度：对BNC型座 50mV(－13dBm) 对N型座 500mV(＋7dBm) 5 射频功率计 5.1 输入阻抗：50Ω 5.2 电压驻波比：N型座＜1.8:1， BNC型座＜2.2:1 5.3 量程： BNC型座 0.05mW～0.5W N型座 5mW～30W 5.4 准确度： 10％读数(或±0.5dB)±分辨力 （＜500MHz） ±20％读数(或±1dB)±分辨力 （＜1000MHz） 5.5 分辨力：1mW(P＜100mW),1％读数 (P≥100mW) 5.6 最大输入 N型座30W，BNC型座0.5W。 当BNC型座输入信号超过最大输入功率额 定值时，仪器会自动报警。
6
主要技术指标
2 调制信号发生器
2.3 相位调制 2.3.1 载波范围：0.4～1000MHz 2.1 幅度调制 2.3.2 调制频率范围：0.3～3.4kHz 2.1.1 载波范围：1.5～400MHz，可用范围 2.3.3 相移范围：0～10rad 0.4～1000MHz 2.3.4 分辨力：0.025rad（相移＜6.3rad） 2.1.2 调制频率范围：20Hz～20kHz 0.1rad（相移＞6.3rad） 2.3.5 准确度：±10％设置±0.6rad（1kHz调制 2.1.3 调幅度范围：0～99％ 频率） 2.1.4 分辨力：1％ 2.4 外调制 2.1.5 准确度：±10％设置±1％（1kHz调制频率， 2.4.1 外调幅输入，调制频率范围20Hz～20kHz， 调幅度不大于85％） 输入灵敏度220mVrms对应30%±3％调幅度 2.2 频率调制 （1kHz调制频率）; 2.2.4.2 外调频输入，调制频率范围 2.2.1 载波范围：0.4～1000MHz 20Hz～20kHz，输入灵敏度150mVrms对应 2.2.2 调制频率范围：20Hz～20kHz 5kHz±500Hz 2.2.3 频偏范围：0～25kHz 频偏（1kHz调制频率）; 2.2.4 分辨力：25Hz（频偏＜6.25kHz）; 2.2.4.3 外调相输入，调制频率范围 100Hz（频偏＞6.25kHz） 0.3Hz～3.4kHz，输入灵敏度150mVrms对 应5rad±0.5rad 2.2.5 准确度：±10％设置±200Hz（1kHz调制 相移（1kHz调制频率）。 频率）
数传电台的测试
电台的主要技术参数
总体规格
序号
项目
规格
1 频率范围
220.0000～240.0000MHz
2 信道间隔
25KHz
Hale Waihona Puke 3 频带展宽20MHz
4 电源额定电压 +13.8V（工作电压范围：+5 ～+16V）
电台的主要技术参数
发射机部份
序号 1 2 3 4 5 6 7 8
9
10 11
项目 发射功率 杂波发射 最大调制频偏 音频谐波失真 调制灵敏度 数据输入调制频偏 频率稳定度 发射限时
数传电台的测试
v 教学目标 v 1.掌握无线电综合测试仪的使用 ❖ 2.能理解无线电综合测试仪结构框图和工作原理 ❖ 3.理解无线电台结构组成 ❖ 3.掌握电台测试方法 ❖ 4.会撰写测试报告
数传电台的测试
v 工作任务
❖ 1.编制测试工艺文件 ❖ 2.用无线电综合测试仪测量电台 ❖ 3.撰写测试报告
EE5113型综合测试仪
1．面板结构
图13.1 EE5113前面板示意图
无线电综合测试仪
2．主要技术指标
1)射频信号发生器 a）输出阻抗：50Ω标称值 b）输出频率范围：0.4MHz～1000MHz c）输出电平：对N型座：-127dBm～-20dBm，或0.1μV～22.4mV 对BNC型座：-107dBm～0dBm（1μV～224mV）
发射电流
噪音和交流声 发射起动时间
规格 1～10W ≥70dB ≤5KHz
≤2% 3.5 ～14mV (输入信号：1KHz、250mV)±4KHz ±1.5ppm（-30～+70℃） 30-1200s可设置（步长30s） ≤1.0A(13.8V、5W时) ≤1.6A(13.8V、10W时)
无线电综合测试仪安全操作及保养规程
无线电综合测试仪安全操作及保养规程1. 前言无线电综合测试仪是一种用于测试各种无线电设备的仪器，在无线电维修、调试、研发等领域有着广泛的应用。
但是，在使用无线电综合测试仪的过程中，一定要注意安全操作，否则会对操作人员和设备造成伤害。
因此，本文主要介绍无线电综合测试仪的安全操作及保养规程。
2. 安全操作规程2.1. 操作前准备在操作无线电综合测试仪前，一定要确认测试仪的工作状态，检查各个部件是否安装到位并牢固。
在连接被测设备之前，一定要检查被测设备的电压、频率、功率等参数、是否符合测试仪的规格要求。
同时，如果被测试设备涉及高压电路等安全性较高的部分，一定要切断电源，在确保安全的情况下进行操作。
2.2. 使用注意事项在使用无线电综合测试仪的过程中，需要注意以下几点：1.保持测试仪与被测试设备的接口保持干净，防止出现连接时的阻抗问题、不良接触等问题。
2.避免使用导电物品触碰测试仪表面或接口处，避免因静电干扰等问题导致测试结果不准确。
3.避免出现过大或过小的测试信号，避免在使用时超过测试仪器的额定参数，从根源上减小了设备的风险。
4.将耳机的音量调小，避免因高音量声音给听觉造成过度刺激。
5.避免测试设备受到机械振动或碰撞，否则可能会导致测试仪器的短路、断路等故障。
2.3. 结束操作在测试结束后，一定要按照正确的程序关闭测试仪器和被测设备，避免设备损坏。
同时，在测试仪器断电之前，要等待设备完全停止运行。
3. 保养规程在日常工作中，正确的保养无线电综合测试仪可以有效延长其使用寿命。
具体来说，主要有以下几点：3.1. 清洁在日常使用中，需要定期对测试仪器外壳进行清洁。
首先，使用软布或毛刷清理测试仪器的外壳和键盘，避免灰尘、污垢等影响外观和使用。
其次，定期使用压缩空气将内部灰尘吹除，避免灰尘进入测试仪器内部。
3.2. 维护无线电综合测试仪器由于运行中可能产生热量，因此在长时间使用后，设备内部可能会产生一些磨损。
因此，需要定期检查机器的内部部件是否有松动、损坏等情况，及时维修或更换故障的部件，避免影响测试仪器的使用。
CMS50 CMS52 无线电测试仪说明书
~ Applications
• Radiocom Tests • Portable and Handhr.ld Mobile • Phone Test
ForyouJ'local n,!;lrollix J'I'j}),(!I'oJlllllil'o 80(! II", /i"
ill th" hac!; of this r:(Jlok'M or oliisido till" U.S. (',,/I: '.s. 1~S03-(i27-Jfl33. iI1sirl" the 1 mil: 1-1J()()~42(i-2:!O().
Modulation frequency range (CMS52): f <8 MHz, DC to 10kHz; f ~8 MHz, DC to 20 kHz. (CMS50): 15 Hz to 10kHz. kB MHz.
无线电综合测试仪使用攻略
无线电综合测试仪使用攻略引言 无线电综合测试仪是集多种射频仪器和常规电子测量仪器功能为一体的多功能仪器。
综合测试仪通常会集成有频率计、功率计、射频信号发生器什么是信号发生器? 信号发生器又称信号源或振荡器，它是指产生所需参数的电测试信号的仪器。
在生产实践和科技领域中有着广泛的应用。
按信号波形可分为正弦信号、函数（波形）信号、脉冲信号和随机信号发生器等四大类。
各种波形曲线均可以用三角函数方程式来表示。
常见的有函数信号发生器。
、音频信号发生器、调制度计、信纳比仪、数字电压表什么是电压表?、失真度计等常规功能，有的还具有频谱仪、示波器什么是示波器?、接收机、跟腙信号源、信令分析、模拟基站、专用测试模式等高级功能。
由于综合测试仪功能多，往往一台仪器就能完成对讲机什么是对讲机的发射和接收指标的检测和调校，所以它在业余无线电爱好者的心目中有很高的地位，颇有神兵利器的光环，很多业余无线电爱好者甚至认为，经过综合测试仪调整的二手对讲机就具有产品性能和质量的保证。
本文中，我们来了解一下它的功能及使用。
1.常见功能概述 频率计：频率计数器什么是计数器? 计数器是一种具有多种测量功能、多种用途的电子计数器。
它可以测量频率、周期、时间间隔、频率比、累加计数、 计时等；配上相应的插件，还可以测量相位、电压等。
一般我们把凡具有测频和测周两种以上功能的计数器都归类为通用计数器。
可以测量发射机的载频实际频率，以了解载频误差。
不同制式的发射机对载频误差的要求是不同的，例如，常规FM调频对讲机频率偏差1 kHz问题不大，但是SSB单边带调制偏差2OOHz，声音就明显变调了。
综合测试仪的频率计功能与常规独立频率计相比多了自动误差计算功能，很多综合测试仪可以直接显示载频误差值，无需用户自己再做加减法，该功能对自动化测试和批量测试很有帮助。
此外，有的综合测试仪支持对一些特殊的TDMA时分多址信号，如GSM、TETRA、IDEN、MOTITHBO以及ODMA/WCDMA信号的频率计数，由于这些信号大多不是连续的，所以常规频率计无法对其直接测量。
无线电综合测试仪
无线电综合测试仪无线电综合测试仪是一种用于测试无线电设备性能的工具。
它可以对无线电接收机和发射机进行全面的、准确的测试和评估。
本文将介绍无线电综合测试仪的原理、功能和应用，以及在无线电通信领域的重要性和意义。
无线电综合测试仪是一种集成了多个测试模块的仪器。
它可以测量无线电设备的各种参数，包括频率、功率、调制度、灵敏度、干扰抑制、信噪比等。
通过使用无线电综合测试仪，用户可以对无线电设备进行全面的性能评估，找出问题所在，并进行优化和改进。
无线电综合测试仪的功能非常强大。
它可以通过自动化测试程序，快速、准确地完成测试任务。
例如，用户可以使用无线电综合测试仪对无线电设备的传输功率进行测试。
它可以测量并记录设备的发射功率，包括峰值功率、平均功率和功率谱密度。
此外，无线电综合测试仪还可以进行调制度测试，包括频率偏移、相位偏移和调制度误差等。
无线电综合测试仪在无线电通信领域具有重要的应用价值。
它可以用于无线电设备的研发、生产和维修。
在研发过程中，无线电综合测试仪可以帮助工程师评估设计的可行性和性能指标，找出问题并进行优化。
在生产过程中，无线电综合测试仪可以用于品质控制，确保每个无线电设备都能达到规定的性能要求。
在维修过程中，无线电综合测试仪可以用于故障排除和故障修复，提高维修效率和准确性。
同时，无线电综合测试仪也在无线电通信系统的调试和优化中发挥着重要作用。
通过对无线电设备进行全面的测试和评估，可以找出通信系统中的问题并进行优化。
例如，通过测量信噪比和干扰抑制能力，可以评估系统的抗干扰性能；通过测量发射功率和灵敏度，可以评估系统的覆盖范围和通信质量。
总之，无线电综合测试仪是一种非常重要的工具，在无线电通信领域具有广泛的应用价值。
它可以帮助用户对无线电设备进行全面的性能评估，找出问题并进行优化。
通过使用无线电综合测试仪，可以提高无线电设备的质量和性能，提高通信系统的可靠性和稳定性。
因此，无线电综合测试仪在无线电通信领域的应用前景非常广阔。
MAX2871在手持式无线电综测试仪中的应用
MAX2871在手持式无线电综测试仪中的应用作者：宫夏来源：《科技视界》2017年第04期【摘要】本振合成电路是无线电发射机与接收机的重要组成部分，它为发射机和接收机的频率变换提供本振信号。
随着仪器小型化的发展，内部空间越来越小，本振合成电路的小型化设计必不可少。
MAX2871是一款集成压控振荡器（VCO）的超宽频带锁相环（PLL），可产生23.5MHz～6000MHz频率范围的时钟，满足手持式无线电综测仪所需的本振频率，减小了射频电路面积，达到小型化仪器设计目的。
