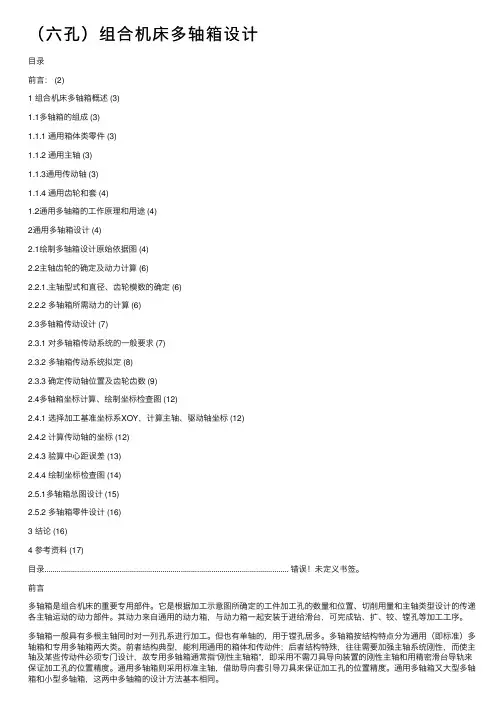

（六孔）组合机床多轴箱设计
（六孔）组合机床多轴箱设计⽬录前⾔： (2)1 组合机床多轴箱概述 (3)1.1多轴箱的组成 (3)1.1.1 通⽤箱体类零件 (3)1.1.2 通⽤主轴 (3)1.1.3通⽤传动轴 (3)1.1.4 通⽤齿轮和套 (4)1.2通⽤多轴箱的⼯作原理和⽤途 (4)2通⽤多轴箱设计 (4)2.1绘制多轴箱设计原始依据图 (4)2.2主轴齿轮的确定及动⼒计算 (6)2.2.1.主轴型式和直径、齿轮模数的确定 (6)2.2.2 多轴箱所需动⼒的计算 (6)2.3多轴箱传动设计 (7)2.3.1 对多轴箱传动系统的⼀般要求 (7)2.3.2 多轴箱传动系统拟定 (8)2.3.3 确定传动轴位置及齿轮齿数 (9)2.4多轴箱坐标计算、绘制坐标检查图 (12)2.4.1 选择加⼯基准坐标系XOY，计算主轴、驱动轴坐标 (12)2.4.2 计算传动轴的坐标 (12)2.4.3 验算中⼼距误差 (13)2.4.4 绘制坐标检查图 (14)2.5.1多轴箱总图设计 (15)2.5.2 多轴箱零件设计 (16)3 结论 (16)4 参考资料 (17)⽬录........................................................................................................................ 错误！未定义书签。
前⾔多轴箱是组合机床的重要专⽤部件。
它是根据加⼯⽰意图所确定的⼯件加⼯孔的数量和位置、切削⽤量和主轴类型设计的传递各主轴运动的动⼒部件。
其动⼒来⾃通⽤的动⼒箱，与动⼒箱⼀起安装于进给滑台，可完成钻、扩、铰、镗孔等加⼯⼯序。
多轴箱⼀般具有多根主轴同时对⼀列孔系进⾏加⼯。
但也有单轴的，⽤于镗孔居多。
多轴箱按结构特点分为通⽤（即标准）多轴箱和专⽤多轴箱两⼤类。
前者结构典型，能利⽤通⽤的箱体和传动件；后者结构特殊，往往需要加强主轴系统刚性，⽽使主轴及某些传动件必须专门设计，故专⽤多轴箱通常指“刚性主轴箱”，即采⽤不需⼑具导向装置的刚性主轴和⽤精密滑台导轨来保证加⼯孔的位置精度。
卧式双面多轴钻孔组合机床液压系统的设计
液压传动课程设计说明书题目：卧式双面多轴钻孔组合机床液压系统的设计姓名：学号：班级：联系方式：指导教师：2012年12月31日目录一、设计任务书 (1)二、液压系统性能和参数的初步确定 (1)1. 运动分析 (1)2. 液压缸的负载分析 (2)3. 初步确定液压缸的参数 (4)1) 滑台液压缸 (4)2) 工况图 (7)三、液压系统方案的选择和拟定 (8)1. 选择液压基本回路 (8)1) 调速回路 (8)2) 快速运动回路与速度换接回路 (8)3) 压力控制回路 (9)4) 行程终点的控制方式 (11)2. 拟定液压系统图 (11)四、各液压元件的计算和选择 (12)1. 确定液压泵规格和电动机的功率 (12)1) 液压泵工作压力的计算 (12)2) 液压泵流量的计算 (12)3) 液压泵规格的确定 (13)4) 液压泵电动机功率的确定 (13)2. 控制阀的选择 (14)3. 管道尺寸 (14)4. 油箱容量 (15)五、液压系统性能的验算 (15)1. 静态特性的验算 (15)1) 回路中的压力损失 (15)2) 液压泵的工作压力 (23)3) 液压回路和液压系统的效率 (23)2. 液压系统发热验算 (24)六、液压集成块装置设计 (24)七、参考文献 (25)一、设计任务书设计一台卧式双面多轴钻孔组合机床的液压系统。
要求两面钻削头同时工作，能实现快进、工进、死挡块停留、快退、停止的自动工作循环，其快进和快退速度v1= 3.5 m/min，工进速度v2= 40 mm/min，工作部件重量估计为9800 N，轴向切削力F = 30000 N，快进行程长度为200 mm，工进行程长度为100 mm，动力滑合采用平导轨，其摩擦系数f s = 0.2，f d = 0.1，往复运动的加速和减速时间要求不大于0.2 s。
二、液压系统性能和参数的初步确定首先，我们对液压系统进行工况分析。
工况分析是分析一部机器工作过程中的具体情况，其内容包括对负载、速度和功率的变化规律的分析或确定这些参数的最大值，即分析负载的性质和编制负载图。
卧式双面钻孔组合机床电气设计实习报告
卧式双面钻孔组合机床电气设计实习报告下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!卧式双面钻孔组合机床电气设计实习报告1. 引言本报告旨在详细描述卧式双面钻孔组合机床的电气设计实习过程及结果。

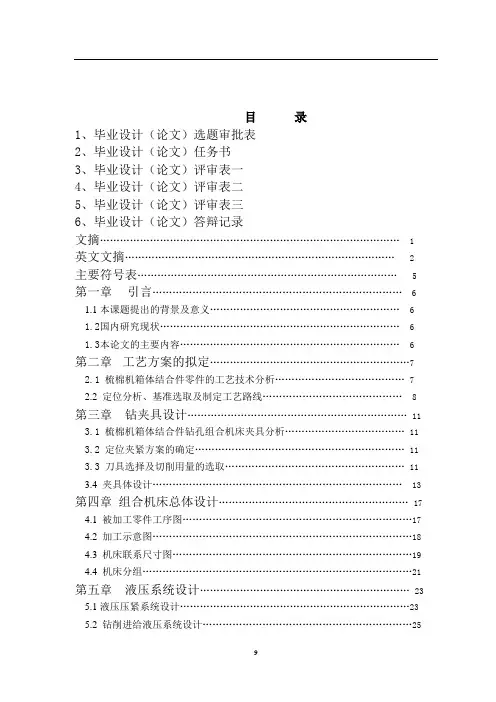

组合专机-六轴钻孔双面卧式组合机床设计毕业论文
目录1、毕业设计（论文）选题审批表2、毕业设计（论文）任务书3、毕业设计（论文）评审表一4、毕业设计（论文）评审表二5、毕业设计（论文）评审表三6、毕业设计（论文）答辩记录文摘 (1)英文文摘 (2)主要符号表 (5)第一章引言 (6)1.1本课题提出的背景及意义 (6)1.2国内研究现状 (6)1.3本论文的主要内容 (6)第二章工艺方案的拟定 (7)2.1 梳棉机箱体结合件零件的工艺技术分析 (7)2.2 定位分析、基准选取及制定工艺路线 (8)第三章钻夹具设计 (11)3.1 梳棉机箱体结合件钻孔组合机床夹具分析 (11)3.2 定位夹紧方案的确定 (11)3.3 刀具选择及切削用量的选取 (11)3.4 夹具体设计 (13)第四章组合机床总体设计 (17)4.1 被加工零件工序图 (17)4.2 加工示意图 (18)4.3 机床联系尺寸图 (19)4.4 机床分组 (21)第五章液压系统设计 (23)5.1液压压紧系统设计 (23)5.2 钻削进给液压系统设计 (25)第六章多轴箱——右主轴箱设计 (30)6.1引言 (30)6.2绘制多轴箱设计原始依据图 (30)第七章经济性分析 (39)7.1箱体结合件加工工艺的制定： (39)7.2 夹具定位加紧分析： (39)7.3组合机床应用分析： (39)第八章结论和展望 (41)参考文献 (42)致谢 (43)附件 (44)主要符号表第一章引言1.1本课题提出的背景和意义梳棉机是棉纺工艺流程中的关键性机台,被称为纺纱工艺的“心脏”设备。
进入九十年代，我国的梳棉机主要是在吸收国外先进技术的基础上进行研制，国内梳棉机的科研力量比较薄弱，国外各公司先后推出了具有国际先进水平的梳棉机C50,C51, DK760, DK788, DK803, DK903, CX400, MK5等超高产梳棉机，产量为50-120kgtho 2004年国外又推出了TC03, C60, MK6等超高产梳棉机。
双面卧式钻镗孔组合机床设计
双面卧式钻镗孔组合机床设计摘要本设计主要是关于双面卧式钻镗组合机床的设计，通过组合机床的设计，达到一次性钻出三个孔并粗镗出两个个大孔个孔的目的，从而保证零件的加工精度，提高生产效率，降低工人的劳动强度。
本次毕业设计的是双面卧式钻镗组合机床的设计，设计的零件是后桥箱体。
主要设计的是三图一卡及多轴箱。
首先进行组合机床的总体设计，然后根据根据工件的材料及硬度选择刀具、导向结构、切削用量，计算切削力、切削转矩及切削功率，并以此选择主轴轴颈及外伸尺寸，动力部件，液压滑台，并绘制加工示意图和尺寸联系图。
在此基础上进行多轴箱的设计，多轴箱是组合机床的主要部件之一，按专用要求进行设计，由通用零件组成，其主要作用是根据被加工零件的要求，安排各主轴位置并将动力和运动由电机或动力部件传给各主轴，使之得到要求的转速。
专用主轴箱根据加工零件特点，及其加工工艺要求进行设计，由大量的专用零件组成。
设计的内容包括：绘制多轴箱设计原始依据图；确定主轴结构；确定轴颈及齿轮模数；拟定传动系统；计算主轴、传动轴坐标；绘制坐标检查图；绘制多轴箱总图、零件图。
本次设计完成了卧式钻镗组合机床的三图一卡及左多轴箱的设计，完成了左多轴箱的主轴的位置计算，达到了设计要求。
关键词：组合机床，传动系统，左多轴箱，三图一卡ABSTRACTThis design is mainly about the double horizontal drilling boring machine design, through the combination of modular machine tool design, reach out three holes and one-time coarse boring hole two months out of a hole, thus ensure machining accuracy, improve efficiency and reduce labor intensity.The graduation design is double horizontal drilling boring machine design, design combination of parts is rear axle housing. The main design is a card and three diagram spindle box. First the overall design of modular machine tool, then according to the workpiece material and hardness according to select tools, oriented structure, cutting dosages, cutting force and cutting torque and cutting power, and to select spindle shaft neck and the overhanging size, power components, hydraulic slider, and rendering process schematic diagram and the size of the contact. Based on the design of spindle box, spindle box is one of the main components of modular machine tool, according to special requirements for design, by general parts, its main function is to be processed parts, and will arrange the spindle position by motor sport motivation and the spindle or power components to get the required speed. According to the special spindle box processing characteristics, and its processing requirements for design, by a large number of special parts. The contents include: drawing design according to the design of the original spindle box. Determine the spindle structure, Determine the shaft neck and gear module, Transmission systems; worked Coordinate calculation, a transmission axis, Check, drawing coordinates, Spindle box layout drawing parts.This design completed horizontal drilling boring machine, a combination of three diagram and left many, complete the design of crank shaft of spindle box left the position, meet the design requirementsKEY WORDS: combination machine tools, transmission system, left, with three spindle box目录前言 (1)第1章组合机床的概述 (2)1.1组合机床的组成及特点 (2)1.2组合机床的工艺范围及配置形式 (2)1.2.1组合机床的工艺范围 (2)1.2.2组合机床的配置形式 (3)1.3组合机床的加工精度 (3)1.4组合机床的设计步骤............................. 错误!未定义书签。
双面钻孔组合机床液压系统设计毕业设计
双面钻孔组合机床液压系统设计毕业设计1 绪论1.1 组合机床的发展现状及前景组合机床（transfer and unit machine）是根据工件加工需要,以大量通用部件为基础，配以按工件特定形状和加工工艺设计的专用部件和夹具，组成的一种高效的半自动或自动专用机床[5]。
在我国，组合机床发展已有28年的历史，其科研和生产都具有相当的基础，应用也已深入到很多行业。
是当前机械制造业实现产品更新，进行技术改造，提高生产效率和高速发展必不可少的设备之一。
它的特征是高效、高质、经济实用，因而被广泛应用于工程机械、交通、能源、军工、轻工、家电等行业[8]。
我国传统的组合机床及组合机床自动线主要采用机、电、气、液压控制，它的加工对象主要是生产批量比较大的大中型箱体类和轴类零件（近年研制的组合机床加工连杆、板件等也占一定份额），完成钻孔、扩孔、铰孔，加工各种螺纹、镗孔、车端面和凸台，在孔内镗各种形状槽，以及铣削平面和成形面等[5]。
随着技术的不断进步，一种新型的组合机床——柔性组合机床越来越受到人们的青睐，它应用多位主轴箱、可换主轴箱、编码随行夹具和刀具的自动更换，配以可编程序控制器（PLC）、数字控制（NC）等，能任意改变工作循环控制和驱动系统，并能灵活适应多品种加工的可调可变的组合机床。
另外，近年来组合机床加工中心、数控组合机床、机床辅机（清洗机、装配机、综合测量机、试验机、输送线）等在组合机床行业中所占份额也越来越大。
由于组合机床及其自动线是一种技术综合性很高的高技术专用产品，是根据用户特殊要求而设计的，它涉及到加工工艺、刀具、测量、控制、诊断监控、清洗、装配和试漏等技术。
我国组合机床及组合机床自动线总体技术水平比发达国家要相对落后，国内所需的一些高水平组合机床及自动线几乎都从国外进口。
工艺装备的大量进口势必导致投资规模的扩大，并使产品生产成本提高。
因此，市场要求我们不断开发新技术、新工艺，研制新产品，由过去的“刚性”机床结构，向“柔性”化方向发展，满足用户需求，真正成为刚柔兼备的自动化装备[16]。
卧式双面铣削组合机床液压系统设计.doc
卧式双面铣削组合机床液压系统设计合肥工业大学课程设计任务书《卧式双面铣组合机床液压系统设计成果》主要内容是尝试设计卧式双面铣组合机床液压系统。
机床的加工对象是铸铁齿轮箱。
动作顺序为夹紧缸夹紧→工作台快速接近工件→工作台进给→工作台快速后退→夹紧缸松开→原位停止。
工作台运动部件的总重力为4000牛顿，加减速时间为0.2秒，采用平面导轨，静动摩擦系数μs=0.2，μd=0.1。
夹紧缸行程为30毫米，夹紧力为800牛顿，工作台快进行程为100毫米，快进速度为3.5米/分钟。
工作进展如下:设计课题:卧式双面铣组合机床液压系统设计32工况分析32.1负荷分析33液压系统方案设计43.1液压缸参数计算43.2绘制液压系统原理图63 3液压元件的选择93.3.2阀门元件和辅助元件的选择103.3.3油管的选择114液压系统性能校核计算124.1检查系统压力损失并确定压力阀的调整值124.2油145设计概要参考文献146机床的加工对象是铸铁齿轮箱。
动作顺序为夹紧缸夹紧→工作台快速接近工件→工作台进给→工作台快速后退→夹紧缸松开→原位停止。
工作台运动部件的总重力为4000牛顿，加减速时间为0.2秒，采用平面导轨，静动摩擦系数μs=0.2，μd=0.1。
夹紧缸行程为30毫米，夹紧力为800牛顿，工作台快进行程为100毫米，快进速度为3.5米/分钟。
工作进展如下:设计课题:卧式双面铣组合机床液压系统设计32工况分析32.1负荷分析33液压系统方案设计43.1液压缸参数计算43.2绘制液压系统原理图63 3液压元件的选择93.3.2阀门元件和辅助元件的选择103.3.3油管的选择114液压系统性能校核计算124.1检查系统压力损失并确定压力阀的调整值124.2油145设计概要参考文献146机床的加工对象是铸铁齿轮箱。
动作顺序为夹紧缸夹紧→工作台快速接近工件→工作台进给→工作台快速后退→夹紧缸松开→原位停止。
工作台运动部件的总重力为4000牛顿，加减速时间为0.2秒，采用平面导轨，静动摩擦系数μs=0.2，μd=0.1。
群孔加工组合机床设计(6孔)
目录1 绪论 (5)2 组合机床总体设计 (11)2.1设计题目 (11)2.2被加工零件工序图 (11)2.3被加工零件加工示意图 (12)2.3.1 切削用量的确定 (12)2.3.2 轴向力的计算 (13)2.3.3 轴转矩的的计算 (13)2.3.4 轴功率的计算 (13)2.3.5 刀具耐用度计算 (13)2.3.6 导向的选择及其相关尺寸的计算 (13)2.4 联系尺寸图 (15)2.4.1 动力部件的选择 (15)2.4.2 中间底座轮廓尺寸的确定 (16)2.4.3 多轴箱轮廓尺寸的确定 (17)2.4.4 装料高度的确定 (18)2.5生产率计算卡 (18)3 组合机床多轴箱设计 (21)3.1 绘制多轴箱设计原始依据图 (21)3.2 主轴、齿轮的确定及动力计算 (21)3.2.1 主轴结构形式的确定 (21)3.2.2 主轴直径和齿轮模数的初步确定 (22)3.2.3 多轴箱的动力计算 (22)3.3 多轴箱传动系统的设计与计算 (23)3.3.1 传动系统的设计 (24)3.3.2各轴传动比分配 (24)3.3.3 确定中间传动轴7、8、9的位置并配各对齿轮 (25)3.3.4 验算各主轴转速 (26)3.4 多轴箱坐标计算 (28)3.4.1加工基准坐标架的选择及确定各主轴坐标 (28)3.4.2 选择计算用的小坐标架xoy计算中间传动轴坐标 (30)3.4.3 验算中心距误差 (33)3.4.4 绘制多箱坐标检查图 (34)3.5绘制多轴箱总图 (34)4 多轴箱零件的校核 (36)4.1齿轮的校核 (36)4.2轴的校核 (37)4.3轴承的校核 (40)结论 (42)参考文献 (43)中文摘要在了解组合机床的、基本配置方式、工艺范围、加工精度、经济分析及发展趋势的基础上，在了解组合机床的各通用部件的功能及特点的基础上，进行组合机床的总体设计和主轴箱设计。
所设计的机床用来进行钻孔加工汽缸体的一个面。
Get格雅rb减速器箱体钻6孔的组合机床设计说明书
rb减速器箱体钻6孔的组合机床设计说明书目录1 概述 (1)1.1 组合机床的特点 (1)1.2 组合机床的分类和组成 (1)1.3 组合机床的开展史 (2)1.4 组合机床的CAD开展概况 (2)2 组合机床总体设计 (4)2.1 制定组合机床工艺方案 (4)2.2 选择刀具及切削用量 (4)2.3 切削力、切削功率确实定 (5)2.4 组合机床的总体分析——三图一卡 (5)2.4.1 被加工零件工序图 (6)2.4.2 加工示意图 (6)2.4.3 组合机床联系尺寸图 (10)2.4.4 生产率计算卡 (13)3 组合机床多轴箱设计 (16)3.1 主轴箱设计的原始依据 (16)3.2 主轴结构型式的选择 (17)3.3 多轴箱传动设计 (18)3.3.1 对多轴箱传动系统的一般要求 (18)3.3.2 传动系统拟定 (18)3.3.3 多轴箱坐标计算、绘制坐标检查图 (22)3.4 绘制多轴箱总图 (24)结论 (25)参考文献 (26)1 概述1.1 组合机床的特点组合机床是由大量的通用部件和少量专用部件组成的工序集中的高效率专用机床。
它能够对一种〔或几种〕零件进行多刀、多轴、多面、多工位加工。
在组合机床上可以完成钻孔、扩孔、锪孔、铰孔、镗孔、铣削平面、切削内外螺纹以及加工外圆和端面等工序，生产效率比通用机床高几倍至几十倍，且加工精度十分稳定。
组合机床一般用于加工箱体类或特殊形状的零件。
加工时，工件一般不旋转，由刀具的旋转运动和刀具与工件的相对进给运动，来实现。
有的组合机床采用车削头夹持工件使之旋转，由刀具作进给运动，也可实现某些回转体类零件(如飞轮、汽车后桥半轴等)的外圆和端面加工。
组合机床与通用机床、其他专用机床比拟，具有以下特点：1〕组合机床上的通用部件和标准零件约占全部机床零、部件总量的70～80%，因此设计和制造的周期短，投资少，高效率，经济效果好。
2〕由于组合机床采用多刀加工，并且自动化程度高，因此比通用机床生产效率高，产品质量稳定，劳动强度低。
梳棉机箱体加工工艺及组合机床设计-开题报告
特色或创新之处
任何一个较为复杂的机械零件，都有不同的加工工艺方案，特别是一个新产品，从开发设计，试制，小批量投产到产品发展和成熟时期的大批量生产，都要经历不同的生产批量过程。作为组成这一产品的机械零件必须根据生产批量来确定其工艺方案，现以梳棉机箱体结合件为例，说明在不同生产批量情况下，如何合理选择定位基准，采用适宜的生产设备和工艺手段，以保证加工质量可靠，满足市场的需求。达到生产批量的能力，同时投资小，见效快，成本低，从而获得企业的最大经济效益。
科学依据（包括课题的科学意义；国内外研究概况、水平和发展趋势；应用前景等）
梳棉机是棉纺工艺流程中的关键性机台，一直被称为纺纱工艺的“心脏”设备，可见梳棉机在纺纱过程中占有极为重要的位置，而我国的梳棉机研制已有五十余年的历史，并且于五十年代后期就曾经达到过世界先进水平。建国后，我国自行研制了1181型弹性针布梳棉机(英制)，性能良好、质量稳定、台时产量达5-7kg，改公制后定型为A181型梳棉机。随着生产技术的发展，制成以金属针布替代弹性针布的A181E型梳棉机，台时产量为15-20kg。在此基础上，采取提高刺辘与锡林速度、加大卷装筹措施，使台时产量又提高到15-25kg，并定型为A186到梳棉机。之后在对传动机构、锯条和针布规格以及部分零件的改进基础上，生产了A186G型梳锦机。随后又在对吸尘装置以及主要部件和精板加固的基础上，生产了A186D梳棉机，该机可加工棉、棉型化纤和中长纤维。为了提高国产梳棉机水平，在A186D型梳棉饥基础上，吸取了部分引进设备的特点，又试制TAl86E型梳棉机。近年来，又先后研制了FA203型梳棉机、FA231型等多种型号的梳锦机。采用抬高锡林中心位置、增加工作盖板根数、锡林前后加装固定盖板、刺辘下安装分梳板取代小漏底以及使用新疆针布等项技术措施，使台时产量达到2O-35kg。
双面钻孔组合机床控制系统分析与设计说明
目录摘要 (1)关键词 (1)Abstract (1)Key words (1)引言 (2)1双面钻孔组合机床的总体分析 (3)1.1机床的主要结构部件 (3)1.2双面钻孔组合机床工作过程 (3)1.3 液压元件的选择 (4)1.3.1液压阀与过滤器的选择 (4)1.3.2 油管的选择 (5)1.4双面钻孔组合机床液压系统控制分析 (5)2双面钻孔组合机床的控制系统的总体设计 (6)2.1双面钻孔组合机床主电路设计 (6)2.2双面钻孔组合机床总控制过程 (7)2.3 PLC控制系统的简介 (8)2.3.1 PLC的定义与组成 (8)2.3.2 PLC的工作方式与运行框图 (9)3 PLC控制系统硬件设计 (11)3.1 PLC的选型 (11)3.2 PLC I/O分配和接线 (11)4 PLC控制系统软件设计 (13)4.1 PLC的编程方式 (13)4.2 PLC控制系统设计思路 (14)4.3 PLC控制程序设计与顺序功能图 (15)总结 (17)参考文献 (18)致 (19)双面钻孔组合机床控制系统分析与设计摘要：新型组合钻床，属于机械加工用钻床。
它由工作台、安装在工作台两端与一侧的导轨，导轨与工作台的边缘平行，钻架通过吊铁和锁紧螺钉安装在导轨上；导轨上设有燕尾，钻架可在导轨上水平移动；钻架包括溜板、溜板上装有传动机构，溜板底面上设有与导轨上的燕尾相配合的燕尾槽，机械滑台上装有主支撑架，主支撑架上装有纵向机械滑台与控制系统，控制系统连接一控制活动按钮站，纵向机械滑台上装有附属支撑架，附属支撑架上通过机械滑台装有水平方向的钻削动力头。
它解决了现有的钻床加工大型零部件特别是回转体直径较大时操作不方便、加工困难等技术问题。
关键词：PLC；双面钻孔；组合机床；控制系统Analysis and Design ofDouble Hole Modular Machine Tool ControlSystemAbstract：The new combination drilling machine, belongs to the mechanical processing with the drilling machine. It consists of the workbench, installed on both ends of the workbench, and one side of the guide rail, rail is parallel to the edge of the table, the drill stand by hanging and lock screw is installed on the guide rail; Equipped with dovetail guideway, drill stand can move on the guide rail level; Drill stand including actuator mounted on the slip board, slip board, sliding board on the bottom has to match the dovetail on the guide rail of the dovetail groove, mechanical sliding table is equipped with the support frame, the main supporting frame is equipped with longitudinal mechanical sliding table and control system, control system to connect a control activity button station, longitudinal mechanical sliding table is equipped with auxiliary support leg, auxiliary supporting frame through mechanical sliding table equipped with horizontal drilling power head. It solves the existing special drilling machine. Key words:PLC; Double-sided drilling; Combination machine tools; Control system引言最早的组合机床是1911年在美国制成的，用于加工汽车零件。
卧式双面多轴钻孔组合机床.概要
液压传动课程设计题目名称卧式双面多轴钻孔组合机床专业班级机械设计制造及其制动化学生姓名刘备学号5150指导教师机械与电子工程系二○一四年〇六月八日目录一、任务书 (4)二、设计内容 (5)1、工况分析及液压系统图的拟定 (6)1.1工况分析 (7)1.1.1 工作负载的计算 (7)1.1.2 运动分析 (8)1.2液压系统图 (9)1.3液压系统工作原理分析 (10)2、液压缸的分析计算 (10)2.1液压缸工作压力的选定 (11)2.1.1液压缸内径及活塞杆直径的计算 (11)2.1.2液压缸工作缸内径的计算 (11)2.1.3确定活塞杆直径 (11)2.1.4活塞杆稳定性校核 (11)2.2计算液压缸工作阶段的最大流量 (12)2.2.1各阶段功率计算 (12)2.2.2各阶段压力计算 (12)2.3液压缸主要尺寸的设计计算 (12)2.3.1液压缸主要尺寸的确定 (12)2.3.2液压缸壁厚和外径的计算 (13)2.4液压缸工作行程的确定 (13)2.4.1缸盖厚度的确定 (14)2.4.2最小导向长度的确定 (14)2.4.3缸体长度的确定 (15)2.4.4液压缸的结构设计 (15)2.5缸筒与缸盖的连接形式 (15)2.5.1活塞 (15)2.5.2缸筒 (16)2.5.3排气装置 (16)2.5.4缓冲装置 (17)2.6定位缸的计算 (17)2.7夹紧缸的计算 (18)3、确定液压泵规格和电动机功率及型号 (18)3.1确定液压泵的规格 (18)3.2确定液压泵及电动机型号 (19)3.2.1确定液压泵型号 (19)3.2.2选用电动机型号 (19)3.3选用阀类元件及辅助元件 (20)4、液压系统的性能计算 (20)4.1压力损失及调定压力的确定 (21)4.2系统的发热与温升 (21)4.3系统的效率 (22)三、总结 (23)四、参考资料 (24)五、指导教师评阅表 (25)蚌埠学院机械与电子工程系液压传动课程设计任务书班级姓名学号指导教师1.1设计题目:某卧式双面多轴钻孔组合机床，采用液压传动完成的半自动工作循环为：加紧工作—作、右动力部件快进—左、右动力部件工进—左动力部件快退、右动力部件继续工进—左动力部件停止、右动力部件快退—左、右动力部件均停止、松开工进。
机械制造及自动化专业毕业论文--六孔卧式组合钻床设计
摘要随着我国经济的发展，工业生产在国民经济中占据着尤为重要的地位。
钻床作为机械制造和修配工厂必不可少的设备，具有广泛用途的通用性机床，可对零件进行钻孔，扩孔，铰孔，锪平面和攻螺纹等加工。
同时钻床又存在着加工精度，加工效率不高等缺陷。
在我国，组合钻床发展已有28年的历史，其科研和生产都具有相当的基础，应用也已深入到很多行业。
是当前机械制造业实现产品更新，进行技术改造，提高生产效率和高速发展必不可少的设备之一。
它的特征是高效、高质、经济实用，因而被广泛应用于工程机械、交通、能源、军工、轻工、家电等行业。
我国传统的组合钻床及组合机床自动线主要采用机、电、气、液压控制，它的加工对象主要是生产批量比较大的大中型箱体类和轴类零件，完成钻孔、扩孔、铰孔，加工各种螺纹、镗孔、在孔内镗各种形状槽等。
本文设计的六孔卧式组合钻床，作为一种专用机床其生产效率高，加工精度高，特别适合于加工一些有多个孔并对孔的位置精度要求高的工件。
关键词：钻床；六孔；卧式；组合钻床；加工精度；床身；导轨；主轴箱AbstractWith the development of our national economy, industrial production in the national economy occupy a very important position. Drilling machinery manufacturing and repair factory as essential equipment, with wide application of universal machine tool, the parts for drilling, reaming, reaming, reaming and tapping processing plane. While drilling has the processing precision, processing efficiency is not high. In our country, the combination drilling machine development has 28 years of history, its scientific research and production, have a considerable foundation, application also penetrated into many industries. Is the machinery manufacturing industry to realize product updates, technical innovation, improve the production efficiency and the rapid development of one of the essential equipment. It is characterized by high efficiency, high quality, economical and practical, so it has been widely used in engineering machinery, transportation, energy, industry, light industry, household appliances industry. Our traditional combination drilling machine and the combined machine tool automatic line mainly uses the machine, electricity, gas, hydraulic control, its processing object is mainly the production lot larger-and medium-bold type and shaft parts, finished drilling, reaming, reaming, the processing of thread, boring, in various shapes such as Kong Neitang tank.This design six-hole horizontal combination drilling machine, as a kind of special machine for its high production efficiency, high processing precision, particularly suitable for processing with a plurality of holes and the position precision of the holes demanding workpiece.Key words: drilling machine; tin; horizontal; combination drilling machine; precision machining; bed; rail; spindle box目录1. 机床设计的目的，内容，要求 (1)1.1 设计目的 (1)1.2 设计内容 (1)1.3 设计要求 (1)1.4 调查研究 (1)1.5 拟定方案 (1)1.6 工作图设计 (2)2. 组合机床的总体设计 (2)2.1 组合机床方案的制定 (2)2.1.1 制定工艺方案 (2)2.1.2 确定组合机床的配置形式和结构方案 (3)2.2 工艺的确定 (4)2.2.1 确定工序间余量 (4)2.2.2 选择切削用量 (4)2.2.3 确定切削力，切削扭矩，切削功率 (4)2.2.4 选择刀具结构 (5)2.2.5 确定轴向进给力 (5)2.2.6 确定进给速度，行程 (5)2.3 齿轮箱的设计 (5)2.3.1确定传动线路图 (5)2.3.2带传动的设计 (6)2.3.2.1定V带型号和带轮直径 (6)2.3.2.1 带轮材料与结构 (7)2.3.3 传动轴的设计 (7)2.3.3.1 轴Ⅰ的设计 (7)2.3.3.2 主轴的设计 (10)2.3.4 齿轮的设计 (11)2.3.4.1 齿轮的材料 (11)2.3.4.2 齿轮的参数设计 (11)2.3.5 主轴箱的设计 (14)2.4. 床身的设计 (15)参考文献 (17)致谢.......................................................................................................... 错误!未定义书签。
双面卧式攻丝组合机床设计
第1章绪论1.1 本课题的研究背景及意义随着现代化工业技术的快速发展，特别是随着它在自动化领域内的快速发展，组合机床的研究已经成为当今机器制造界的一个重要方向，在现代工业运用中，大多数机器的设计和制造都是用机床大批量完成的。
现代大型工业技术的飞速发展，降低了组合机床的实现成本，软件支持机制也使得实现变得更为简单，因此，研究组合机床的设计具有十分重要的理论意义和现实意义。
在工业高速发展的现代化浪潮中，各种机械设计和制造业中，组合机床的应用越来越广泛，越来越转化为生产力，从这个意义上讲，对组合机床的研究具有重要的现实意义。
组合机床是根据工件加工需要，以通用部件为基础，配以少量专用部件组成的一种高效专用机床。
组合机床是按系列化标准化设计的通用部件和按被加工零件的形状及加工工艺要求设计的专用部件组成的专用机床。
由于通用部件已经标准化和系列化，可根据需要灵活配置，从而缩短了设计和制造的周期，因此，组合机床兼有低成本和高效率的优点，在大批、大量生产中得到了广泛的应用，并可用以组成自动生产线。
总体方案的设计主要包括制定工艺方案（确定零件在组合机床上完成工艺内容及加工方法，选择定位基准和夹紧部位，决定工步和刀具种类及其结构形式，选择切削用量等）、确定机床配置形式、制订影响机床总体布局和技术性能的主要部件的结构方案。
总体方案的拟定是设计组合机床最关键的一步。
方案制定得正确与否，将直接影响机床能否达到合同要求，保证加工精度和生产率，并且结构简单、成本较低和使用方便。
对于同一加工内容，有各种不同的工艺方案和机床配置方案，在最后决定采用哪种方案时，必须对各种可行的方案作全面分析比较，根据工件的加工要求和特点，按一定的原则、结合组合机床常用工艺方法、充分考虑各种影响因素，并经技术经济分析后拟订出先进、合理、经济、可靠的工艺方案。
在组合机床诸多零件中，多轴箱和夹具与组合机床密切相关，是组合机床的重要组成部件。
它是选用通用零件"按专用要求设计的，所以是组合机床设计过程中工作量较大的零部件，就多轴箱设计来说，工作量主要集中在传动系统的设计上，轴的设计必须保证各轴的转速、旋向、强度和刚度，而且应当考虑有无让刀，有无调位机构等。
卧式双面多轴钻孔组合机床.doc
卧式双面多轴钻孔组合机床液压传动课程名称设计名称机械设计制造与制动卧式双面多轴钻床组合机床专业班学生名称刘备学5150机电工程系讲师一、任务手册4二.设计内容51、工况分析及液压系统图的绘制61.1工况分析71.1.1工作量计算71.1.2液压系统图91.3液压系统工作原理分析102、液压缸的分析和计算10 2.1液压缸工作压力的选择11 2.1液压缸内径和活塞杆直径的计算11 2.1.2液压缸内径的计算1 1 2.1.3确定活塞杆直径11 2.1.4活塞杆的稳定性检查11 2.2计算液压缸在其工作阶段的最大流量12 2 2 . 2 . 1每个阶段的功率计算12 2 2 . 2 . 1 12 2.2.2各阶段的压力计算12 2.3液压缸主要尺寸的设计计算12 2.3液压缸主要尺寸的确定12 2.3.1液压缸壁厚和外径的计算12 2.3.2液压缸工作行程的确定132.4气缸盖厚度的确定142.4.1最小导向长度的确定142.4.2缸体长度的确定15 2.4.4液压缸的结构设计15 2.5气缸和气缸盖的连接形式155一、任务手册4二.设计内容51、工况分析及液压系统图的绘制61.1工况分析71.1.1工作量计算71.1.2液压系统图91.3液压系统工作原理分析102、液压缸的分析和计算10 2.1液压缸工作压力的选择11 2.1液压缸内径和活塞杆直径的计算11 2.1.2液压缸内径的计算1 1 2.1.3确定活塞杆直径11 2.1.4活塞杆的稳定性检查11 2.2计算液压缸在其工作阶段的最大流量12 2 2 . 2 . 1每个阶段的功率计算12 2 2 . 2 . 1 12 2.2.2各阶段的压力计算12 2.3液压缸主要尺寸的设计计算12 2.3液压缸主要尺寸的确定12 2.3.1液压缸壁厚和外径的计算12 2.3.2液压缸工作行程的确定132.4气缸盖厚度的确定142.4.1最小导向长度的确定142.4.2缸体长度的确定15 2.4.4液压缸的结构设计15 2.5气缸和气缸盖的连接形式155快速撤退:夹紧:(3)检查热平衡，确定温升以用较大值检查其热平衡，找出加热温升，将油箱三边的长度设置在1:133601 ~ 1:2:3范围内，散热面积为:假设通风良好，取，油温上升是液压系统每单位时间的发热量，p是液压系统输入功率(kw)，是液压系统的总效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中文摘要应用组合机床加工大批量零件，快捷高效，生产效率高是机械加工的发展方向。
本次设计任务是制定梳棉机箱体结合件的加工工艺、组合钻孔工序的工装设计、液压控制系统设计、组合机床设计。
在工艺制定过程中，通过生产批量的分析确定梳棉机箱体结合件的加工方案，并寻求最佳的工艺方案，借此说明了工艺在生产过程中的重要性；在组合钻孔工序的工装设计过程中，结合实例，介绍了夹具设计方法，特别是对孔的加工精度进行了探讨；在液压控制系统设计过程中，以双面钻孔组合机床为对象，依据液压系统设计的基本原理，拟出合理的液压系统图。
通过系统主要参数的计算确定了液压元件的规格；在组合机床设计过程中，结合具体实例和设计经验, 阐述了通用件(如液压滑台，动力箱等)的选取及专用部件（如主轴箱）的设计计算。
关键词：组合机床多轴箱工艺钻夹具液压传动AbstractThis paper introduces the design of the box joint part of carding machine drill combination machine，which is widely used for its high efficiency. This design task includes five parts: working out processing technology of joint part of carding machine, design and assemble of drilling jig, design and assemble of main spindle box, design hydraulic control parts, design combination machine tool.During process planning, define the productive process of joint part of carding machine and find out the best process plan by analyzing production lot, which show process planning is very important in product process; this paper introduces experiences of attachment design by using a practical example．It focuses on discussing how to improve the precision of hole position;using two sides bore modular machine tool as an object, according to the basic principle of the hydraulic system design, formulates the reasonable schematic diagram, the hydraulic pressure part specification through computation of the system main parameters is determined;Some designing examples are analyzed in this paper, and the considerations are discussed for designing compo site tools for machining holes during designing combination machine tool, such as general parts’ (hydraulic slippery platform,driving force box, etc) selection and special use components’(main spindle box) design .Key words:c ombination machine too l hydraulic transmission axle boxes handicraft drills clamp目录1、毕业设计（论文）选题审批表2、毕业设计（论文）任务书3、毕业设计（论文）评审表一4、毕业设计（论文）评审表二5、毕业设计（论文）评审表三6、毕业设计（论文）答辩记录文摘 (1)英文文摘 (2)主要符号表 (5)第一章引言 (6)1.1本课题提出的背景及意义 (6)1.2国内研究现状 (6)1.3本论文的主要内容 (6)第二章工艺方案的拟定 (7)2.1 梳棉机箱体结合件零件的工艺技术分析 (7)2.2 定位分析、基准选取及制定工艺路线 (8)第三章钻夹具设计 (11)3.1 梳棉机箱体结合件钻孔组合机床夹具分析 (11)3.2 定位夹紧方案的确定 (11)3.3 刀具选择及切削用量的选取 (11)3.4 夹具体设计 (13)第四章组合机床总体设计 (17)4.1 被加工零件工序图 (17)4.2 加工示意图 (18)4.3 机床联系尺寸图 (19)4.4 机床分组 (21)第五章液压系统设计 (23)5.1液压压紧系统设计 (23)5.2 钻削进给液压系统设计 (25)第六章多轴箱——右主轴箱设计 (30)6.1引言 (30)6.2绘制多轴箱设计原始依据图 (30)第七章经济性分析 (39)7.1箱体结合件加工工艺的制定： (39)7.2 夹具定位加紧分析： (39)7.3组合机床应用分析： (39)第八章结论和展望 (41)参考文献 (42)致谢 (43)附件 (44)主要符号表第一章引言1.1本课题提出的背景和意义梳棉机是棉纺工艺流程中的关键性机台,被称为纺纱工艺的“心脏”设备。
进入九十年代，我国的梳棉机主要是在吸收国外先进技术的基础上进行研制，国内梳棉机的科研力量比较薄弱，国外各公司先后推出了具有国际先进水平的梳棉机C50,C51, DK760, DK788, DK803, DK903, CX400, MK5等超高产梳棉机，产量为50-120kgtho 2004年国外又推出了TC03, C60, MK6等超高产梳棉机。
在消化吸收并结合我国研究高产梳棉机的经验基础上，2004年中国纺机集团清梳机械事业部推出了JFW1201, 202型高产梳棉机，可以被认为是我国的第四代梳棉机，主要满足国产清梳联的要求。
在第四代梳棉机生产过程中，先进的生产工艺和生产设备被引入。
本文针对组合机床在梳棉机制造过程中的应用现状，以梳棉机箱体结合件的加工为例，阐述了工艺、工装、组合机床的设计过程及其与经济效益之间的关系。
1.2国内研究现状国内曾有过以下记载:(1)青岛纺机厂宫业全1984年主编的《梳棉机现状及发展前景》一书介绍了八十年代以前国内外梳棉机的概况、现状及其发展趋势;(2)由山东纺织工程学会1987年编写的《高产梳棉机研制工作组三十周年纪念专刊》介绍了工作组部分人员的一些研究体会和经验总结;(3) 2003年青岛纺机厂编写的《梳棉技术发展与创新文献汇编》收录了关于梳理技术方面的较有价值的文章近30篇。
其中资料 (1)和(2)都是针对某一特定时期内情况进行编写的，而且主要介绍的是高产梳棉机试验工作组的研究情况，内容也主要局限于梳棉机的工艺技术理论方面，而对梳棉机加工设备的发展现状没有系统的总结。
本文结合前有文章，以梳棉机箱体结合件为例进行了工艺技术及加工设备、装夹设备的简单设计。
1.3本论文的主要内容本文从五个方面即梳棉机箱体结合件的加工工艺、组合钻孔工序的工装设计、液压控制系统设计、组合机床设计对梳棉机箱体结合件的制造做了详细的阐述，简要说明了现代制造工艺和制造设备与梳棉机的关系。
第二章工艺方案的拟定2.1 梳棉机箱体结合件零件的工艺技术分析梳棉机箱体结合件零件如图1-1：图2-l 梳棉机箱体结合件图主要技术参数如下：2.1.1面：（1）上下两平面的光洁度（2）两侧面、两端面及结合面的光洁度2.1.2 孔：（1）光洁度：轴向中心孔、横向孔及其余（2）平行度：（3）同轴度（4）垂直度2.1.3 螺纹孔：6-M6-6H M10-6H M12X1.25-6H M12-6H2.1.4 位置度：一般公差为0.5即可。
2.1.5 技术要求：1）时效处理2）涂防锈漆通过对图上众多标准及要求分析，可找出此工件上重要的加工表面和孔：底面B、结合面F、端面M、轴向孔φ52、横向孔φ47、φ62、φ90，这样在分析选取时就以保证这些部位的技术要求为前提。
2.2 定位分析、基准选取及制定工艺路线根据生产纲领，该零件属于大批大量生产，因此采用砂型铸造的方法来进行毛坯生产。
该零件的各个表面均为毛坯面，为加工需要，先加工一基准面为后备工序做准备。
该箱体结合件分为箱体和箱盖两部分，箱体外形面有侧面A、端面M、底面B，依据便于装夹的原则及利于后续加工的原则，确定箱体底面B作为多道工序加工的基准面。
有以上分析：2.2.1 粗基准的选择：以F面为粗基准，定位装夹简单可靠。
2.2.2 选择精基准：从各个表面的精度位置进行分析：以B面作为精基准。
这样在后续加工过中，装夹方便可靠，又能满足加工要求。
其它各面的加工精度虽然比基准面要高，但与基准面无特殊的形位公差，因此只需一次粗加工即可。
2.2.3 重要工序分析：（1）箱体结合面F的粗糙度为3.2，以B面和A面及端面为定位基准，进行加工。
（2）主轴孔φ52的定位：该孔有同轴度和平行度要求，因此，定位时以基准面B为主定位面，侧面A为副定位面，为防止轴向窜动在端部加一定位销。
(3) 孔φ47、φ62、φ90的定位：此三孔中，φ62、φ90有严格的位置要求，这两孔的加工应以B面为主定位面，端面为辅助定位面，采用卧式组合镗床进行加工。
φ47加工方法类似。
（4）工序前后分配的注意事项：在大批大量生产过程中，粗精加工应分开进行，这样工件能得到较好的冷却，减少热应变及内应力变形的影响，有利于保证加工精度。
同时可以避免粗加工产生振动等不利因素，也有利于精加工机床精度的保持。
2.2.4 工艺路线：基于以上分析，工艺路线制定如下：0# 铸造5# 时效处理10# 漆底漆15# 划线20# 粗铣箱体底面25# 粗、精铣箱体结合面30# 粗、精铣箱盖结合面35# 钻φ5.2光孔，铰制两销孔40# 钻φ5.2光孔，攻制6螺钉M6X30螺纹孔45# 粗、精铣两侧面50# 粗、精铣两端面55# 粗、半精、精镗φ52孔，刮环槽φ5560# 粗、半精、精镗φ62、φ90孔65# 粗、半精、精镗φ47孔，刮环槽φ49.570# 钻两端面6Xφ5.2孔，攻制6-M6-6H螺纹孔75# 钻、攻制箱体底面螺纹孔80# 钻、铰φ6H12通孔85# 锪φ20孔，钻、攻制M10螺纹孔90# 锪φ25孔，钻、攻制M12螺纹孔95# 钻、攻制侧面M12螺纹孔100# 清洗去毛刺105# 检验110# 涂防锈漆注：(1)工艺路线中，45#、50#两工序采用双面复合式多工位铣刀，一次加工完成。
