血管造影摄影体位归纳总结
颈内动脉造影常规体位是标准的正侧位;透视矫正体位时--正位为两岩骨对称位于眼眶内下２／３,侧位为水平侧位两外耳孔重合,必要时倾斜Ｘ线球管;对于动脉瘤等某些病变,可加照斜位; １５°～３０°的斜位,以显示动脉瘤的根部;左前斜６０°～６５°位可使主动脉弓、颈动脉及椎动脉清晰显示且彼此分离；７０°左或右后斜位,可使颈内与颈外动脉起始部分离；３０°斜位可较好分辨颈内动脉虹吸部;椎动脉造影常规位是标准的侧位,汤氏位及华氏位;透视下矫正体位,汤氏位时增强器向头端倾斜３０°～５０°,两岩骨位于两眼眶的上缘,可见枕骨大孔；侧位为水平侧位两外耳孔重合;８°后前斜位可使上矢状窦与中线静脉系统分离；２５°左或右前斜位可显示乙状窦与颈静脉球;ＤＳＡ的成像方式：常规脉冲方式,２～３帧／ｓ,曝光至静脉窦显示为止;不配合易动者可选用超脉冲方式,２５帧／ｓ;颈总动脉摄标准正位和侧位后,取左、右前斜位１５°～３０°;颈外动脉造影取正位和侧位,根据颈外动脉分支的解剖走向加摄不同角度的左或右前斜位或头足、足头位,以完全显示病变而无重叠现象;采用ＤＳＡ脉冲方式成像,每秒２～３帧,曝光至静脉期显示;肺动脉造影常规采集正侧位影像,肺栓塞者加斜位;支气管动脉造影常规采集正位影像,必要时加摄侧位或斜位 ;锁骨下动脉、腋动脉、胸廓内动脉常规正位即可,必要时加照１５°～３０°的斜位;造影选用ＤＳＡ的脉冲方式成像,采像帧率２帧／ｓ上腔静脉成像常规取正位,为了多方位观察上腔静脉阻塞的情况及侧支循环的情况,可采集或侧位或斜位图像,便于确切诊断及介入治疗;左心室造影：通常取右前斜位３０°或加向头斜２０°～３０°位,及左前斜位６０°或加向头倾斜３０°位摄影,后者对室间隔和侧后壁显示较好;主要是观察左心室功能,心室壁病变及二尖瓣功能等;左冠状动脉造影：一般是多角度方位双向球管摄影：Ａ：侧位增强器左前斜４０°～６０°,正位增强器右前斜３０°～５０°；Ｂ：侧位增强器左前斜２０°～２５°,足倾位２０～３５°,正位增强器右前斜６５°～７０°,头倾位２０°～２５°；Ｃ：侧位增强器左前斜２０°～２５°,头倾位１５°～２０°；正位增强器右前斜４５°～５５°,足倾位１５°～２０°;上述三组正、侧位球管的多方位曝光采集成像,基本上解决了左冠状动脉主干及分支的满意显示,使冠脉的病变充分暴露出来;右冠状动脉造影,一般取两个相互垂直的位置即可,常用侧位增强器左前斜４５°～５５°,正位增强器右前斜３５°～４５°;冠状动脉造影：两个相互垂直角度摄影及头倾位和足倾位复合角度采集成像;冠状动脉造影一般取左前斜位和右前斜位;旋转的角度要在透视下选择决定,决定倾斜的角度多少,与心脏位置类型横位心、垂直位心等,心脏大小,左右心室增大情况和比值,横膈位,冠状动脉开口位置、分支和分布型式等因素有关;因此标准倾斜角度的多少是相对的,应根据病人的情况具体确定;左冠状动脉近段分支较多,相互重叠,往往在常规位造影后根据具体情况加照头倾或足倾,再复合左或右前斜位,才能使其分开,并进行多方位观察;心脏病的造影诊断,多角度摄影十分重要以提高病理解剖诊断的水平,便于心脏外科手术;以及各腔室的造影一般首选标准正位,该体位对复杂性心脏畸形很有用,它给人们一个整体印象;在此基础上再加照各种角度的斜位和足倾位或头倾位;常用的轴位摄影有长轴斜位、四腔位和半坐位;长轴斜位：影像增强器向病人左侧转动６５°～７０°,同时向头端倾斜２５°～３０°,使室间隔前半部及二尖瓣环与Ｘ线呈切线位,左心室流出道拉长显示;适用于显示室间隔缺损的大小、位置和数目,显示左心室流出道狭窄；显示二尖瓣前瓣与半月瓣的连接关系；对大血管转位、右心室双出口和法洛四联征的鉴别诊断有一定意义；显示复杂畸形并伴有冠状动脉异常；主动脉窗充分展开,有利于动脉导管未闭、主动脉缩窄和主动脉弓离断等畸形的显示;四腔位：增强器向病人左侧转动４５°～５０°,再向头侧转４０°～５０°,仰卧,足向右斜,使身体长轴与台面中线呈１０°～１５°角;这样使整个房间隔及室间隔的后半部与射线呈切线位,四个房室相互分开,左右房室也分开,且呈正面观;适用于心内膜垫缺损,二尖瓣或三尖瓣骑跨,房室间隔缺损,单心室和三尖瓣闭锁;半轴位,又名肺动脉轴位;增强器向头端倾斜３０°～４５°,使肺动脉与Ｘ线垂直,可显示肺动脉瓣、主干、分叉和分支全貌;适用于法洛四联症,使主肺动脉分开,左、右动脉分支无重叠；假性动脉干,使肺动脉主干,分支及侧支展开无重叠；异位左肺动脉,以及双主动脉弓构成的血管环;某些疾病采用复合的摄影角度,对显示某一特定部位很有帮助;肺动脉狭窄：正位加增强器向头端倾斜２０°～３５°,或右前斜５°～１０°,加增强器向头端倾斜２０°～２５°,清楚显示肺动脉主干及其分支;心房间隔缺损：左前斜２０°～３５°,加增强器向头端倾斜２０°～３０°位,清楚显示房间隔;左前斜５０°～７０°,加增强器向头端倾斜２０°～３０°位,可显示室间隔前部、二尖瓣口、二尖瓣至主动脉的延续部、主动脉口;右前斜３０°～４５°,加增强器向足端倾斜２０°～３０°,加增强器向头端倾斜２０°～３０°,可显示右心室漏斗部;主动脉造影：最佳体位是４５°～６５°的左前斜位,使升主动脉、主动脉弓、降主动脉呈平面显示;对特殊病变可在此基础上加照正位、侧位和左前长轴斜位增强器向病人左侧转动６５°～７０°,同时向头端倾斜２５°～３０°;肺动脉造影：体位可用正位,增强器向病人头端倾斜２０°～３５°；或右前斜５°～１０°,增强器向病人头端倾斜２０°～３５°；或肺动脉轴位亦称半坐位：即病人仰卧,增强器向头端倾斜３０°～４５°;可显示肺动脉瓣、主干、分叉和分支的全貌;腹腔动脉和肝动脉造影均采用正位,对于动脉瘤和血管主干相互重叠者,可选用不同角度的左或右前斜位,以使病变暴露清晰腹主动脉造影：一般摄正位,对于动脉瘤蒂显示或避免血管的重叠,常常加摄左或右不同角度的斜位,必要时摄侧位；腹腔动脉造影：一般取正位,必要时加摄一定角度的斜位,了解动脉瘤的全貌；肠系膜上动脉和肠系膜下动脉造影:正位摄影即可;肠系膜上动脉瘤时加照不同角度左前斜位,但肠系膜下动脉造影,为了避免膀胱充盈的对比剂与直肠乙状结肠区域重叠,可采用轻度的左后斜位,使乙状结肠曲充分展开;对肠系膜动脉闭塞者,且病变在动脉起始处或距血管开口３ｃｍ以内时,应摄侧位;腹主动脉造影:取正位；选择性肾动脉造影:在正位的基础上,加摄向同侧倾斜影像增强器７°～１５°的斜位,以使肾动脉完全显示；肾上腺动脉造影:取正位,必要时加摄向同侧倾斜１０°～２０°斜位,以利于显示该侧肾上腺动脉;胰腺、脾脏及胆系供应动脉造影:一般用正位;血管性病变如动脉瘤、动静脉瘘、动静脉畸形,需要显示病变全貌,则加摄不同角度的斜位;下腔静脉造影：常规正位,根据病变的显示情况加摄左、右斜和侧位;髂总动脉、髂内、外动脉及髂内、外动脉的分支造影：常规正位;对于盆腔出血动脉的显示,以便介入治疗和插管;动脉瘤的切线位显示,狭窄或闭塞血管病变的多方位显示等,可用不同角度的左、右斜位采集成像;子宫输卵管减影造影: 造影体位一般取正位;有时为了防止阴道金属扩阴器与子宫输卵管的重叠,或者子宫与输卵管相重,可将影像增强器向头倾斜一定的角度,以保证子宫输卵管无重叠而充分显像;髂总静脉和髂内外静脉造影:常规正位,为详细了解阻塞的情况,可多方位观察,采用不同角度的左、右斜位ＤＳＡ采集成像;上肢动脉和静脉造影:常规体位是正侧位;由于显影血管相互重叠,可根据正侧位血管的显影情况加照不同角度的斜位,以明确病变的形态、范围、狭窄程序以及动脉瘤的瘤蒂,动静脉瘘的分流处、静脉瓣功能;下肢血管造影：体位常用正位,对于狭窄或闭塞的血管病变或动脉瘤,或病变血管相重叠,则应多方位观察而加摄左或右前斜位,必要时加照侧位以明确病变范围、程度和形态;。
一文读懂手把手教你做冠脉造影(精美图文教学)
一文读懂手把手教你做冠脉造影(精美图文教学)现阶段，冠状动脉造影仍然是冠心病诊断的重要手段，为实现“今天做造影，明天就上班〞的平安、准确，熟练掌握冠状动脉造影技术是重中之重。
本期，我们步步为营的讲解方式，手把手向您介绍冠状动脉造影检查的细节，缺乏之处，欢送批评指正。
本文内容欢送转发分享，既可以用作新手入门的参考，又可以用于教学资料。
我们的目标是通过知识的共享，让每个人都可以平等地提升自我。
1.完善术前检查,排除相关禁忌症：三大常规肝肾功、电解质、BNP凝血全套甲状腺功能输血前全套心电图心脏超声造影剂皮试〔局部医院已取消〕2.备皮+消毒+铺巾常规消毒桡动脉及股动脉穿刺区域：经桡动脉途径行冠状动脉造影已为主流，但桡动脉穿刺不难见到高位桡动脉、严重迂曲、血管直径过细、严重血管痉挛等情况，所以股动脉区域常规消毒有备无患。
桡动脉及股动脉区域常规消毒铺巾3.器械准备下列图中列举了冠状动脉造影术中所使用的器械，现广泛使用的多功能造影导管，即可同时用于左右冠状动脉造影的导管。
这种导管在经右桡动脉操作时极为方便，但有时通过左侧桡动脉和股动脉途径，型号便偏小，可借助其他类型造影导管进行操作。
介入器材多为亲水涂层，沾水便极为滑利、便于操作。
猪尾造影管用于左心室造影检查，但左心室造影并非所有中心都常规开展的工程。
4.药物配制每个中心常规配制的药物不太一样，局部中心还喜欢使用混塔的“鸡尾酒〞。
我中心常规配制药物：肝素钠〔用于术中肝素化，60-80U/Kg〕，维拉帕米及硝酸甘油缓解血管痉挛。
“鸡尾酒〞配置及其浓度5.桡动脉穿刺及置管穿刺点定位：约桡骨茎突上一横指，桡动脉搏动较强处。
此处桡动脉搏动一般较为良好，且血管走形较直，便于穿刺。
且此处桡动脉离桡骨骨面较近，便于术后压迫止血。
为何不直接选择腕关节桡动脉搏动最强处呢？是因为此处虽便于穿刺，但可能术后不利于止血，故非上上之选。
桡动脉穿刺置管采用的是广为使用的Seldinger穿刺法，如下列图所示。
脑血管造影操作规范
脑血管造影操作标准适应症：无创检查〔MRA、CTA等〕无法确定的脑血管狭窄，但临床高度疑心的病人；欲行介入治疗的病人。
禁忌症：此种检查无绝对禁忌症，但对有碘过敏的病人、严重出血倾向的病人和严重心、肺功能不全而不能平卧的病人要慎重。
1.操作前准备1.1.患者情况查阅病历，了解患者一般情况、病史、既往史、药物过敏史及目前用药情况。
并确认已签署造影知情同意书。
〔造影术前签字内容：造影剂过敏，血管损伤、痉挛，栓子脱落造成栓塞，出血感染等〕1.2.实验室检查了解重要的化验结果，包括凝血象、乙肝五项、血常规、尿素氮、肌酐、血糖等。
如有条件，查丙肝抗体及艾滋病抗体。
1.3.影像学检查了解重要的影像学检查的情况，包括头CT、头MRI＋MRA、头灌注CT、头MRI灌注像、弥散像等。
1.4.术前准备情况检查穿刺部位周围备皮情况，确认术前已禁食水。
1.5.患者教育与患者积极交流，建立良好的关系。
告知患者在腹股沟麻醉、股动脉穿刺、插入导管及造影剂注入时患者可能体验到的感受。
2.消毒2.1.刷手0.05％碘伏刷手2遍。
范围：双手、前臂及肘上10cm。
顺序：从指尖至肘上10cm。
考前须知：在消毒范围内不可有遗漏区域，如双手触及非无菌物体须重新消毒。
2.2.穿刺部位消毒0.05％碘伏消毒2遍。
范围：上界平脐，下界为大腿上1／3处，外界为双侧腋中线延线，内界为双侧股内侧中线。
顺序：以穿刺点为中心，由中心向周围作环形消毒。
考前须知：在消毒范围内不可有遗漏区域，第2遍消毒不能超过第1遍消毒边界。
3.铺无菌单〔见示意图〕、穿手术衣、戴无菌手套第1块垂直铺在小腹上，盖住阴部。
第2块斜铺在右股上，与第1块呈45°，无菌单上界在右穿刺点上。
第3块斜铺在左股上，与第1块呈45°，无菌单上界在左穿刺点上。
第4块铺在穿刺点以上，无菌单下界平双侧穿刺点连线。
穿手术衣，戴无菌手套。
第5块为无菌大单，铺在小无菌单上，只露出患者头部。
冠脉解剖简析及冠脉造影体位解读
增强器靠近病人的头部
CAUDAL(脚位):
增强器靠近病人的足部
LATERAL(侧位):
增强器在病人的侧面
冠脉造影常用体位
左冠状动脉：6个 RAO30°＋CRA、Cau20 °；AP＋ CRA、
CAU30 °；LAO45 ° ＋ CRA、CAU20 ° ； 右冠状动脉：3个
• 后降支 （PDA）：供应下壁， 室间隔，乳头肌后中部。
左冠状动脉
左主干 (Left Main, LM)
起源
左主干起源于左冠窦的上 部，有时左主干缺如。
左冠状动脉
左前降支 (Left Anterior Descending Artery, LAD) 走行
沿前室间沟下行,通常到达心尖部， 22%的正常人LAD未到达心尖部。
右冠右前斜位似字母 “L”
右前斜（RAO）30º+足位（Cau）20º（肝位）
观察LAD、LCX起始部、LCX体部、钝缘支（OM） 开口和体部
右前斜（RAO）30º+头位（Cra）20º（右肩位）
观察LAD中、远段
正位（AP）+头位（Cra）30º
观察LAD近、中段，LAD与对角支分叉处
右前斜+头位/左前斜+头位
左前降支中段
右前斜 0-10º+头位 40º
左前降支和角支分叉处
左前斜 45º+头位 25º
角支开口
右前斜
左前降支与回旋支夹角较大时，
观察回旋支开口和近段
左前斜+头位
左前降支与回旋支夹角较小时，
观察回旋支开口和近段
右前斜 15º+足位 25º（蜘蛛位）
造影标准正位

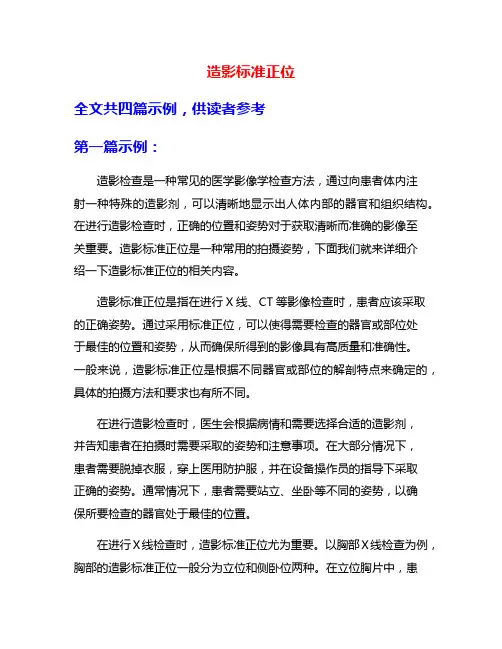

造影标准正位全文共四篇示例，供读者参考第一篇示例：造影检查是一种常见的医学影像学检查方法，通过向患者体内注射一种特殊的造影剂，可以清晰地显示出人体内部的器官和组织结构。

在进行造影检查时，正确的位置和姿势对于获取清晰而准确的影像至关重要。
造影标准正位是一种常用的拍摄姿势，下面我们就来详细介绍一下造影标准正位的相关内容。
造影标准正位是指在进行X线、CT等影像检查时，患者应该采取的正确姿势。
通过采用标准正位，可以使得需要检查的器官或部位处于最佳的位置和姿势，从而确保所得到的影像具有高质量和准确性。
一般来说，造影标准正位是根据不同器官或部位的解剖特点来确定的，具体的拍摄方法和要求也有所不同。
在进行造影检查时，医生会根据病情和需要选择合适的造影剂，并告知患者在拍摄时需要采取的姿势和注意事项。
在大部分情况下，患者需要脱掉衣服，穿上医用防护服，并在设备操作员的指导下采取正确的姿势。
通常情况下，患者需要站立、坐卧等不同的姿势，以确保所要检查的器官处于最佳的位置。
在进行X线检查时，造影标准正位尤为重要。
以胸部X线检查为例，胸部的造影标准正位一般分为立位和侧卧位两种。
在立位胸片中，患者需站立直立，双手放在身体两侧，面对X线摄影机，胸部贴近检查板，这种姿势可以清晰显示出胸廓、肺部和心脏等结构。
而在侧卧位胸片中，患者需侧卧在检查台上，一个手臂放在头部下方，另一个手臂平举在头部上方，这种姿势可以更好地显示胸腔和纵隔等结构。
除了胸部X线检查外，其他部位的造影标准正位也有着各自的特点和要求。
在腹部CT检查中，患者需要仰卧在检查台上，双手放在身体两侧，双膝微屈，这种姿势可以更好地显示腹部器官和血管。
而在脑部CT检查中，患者需要仰卧在检查台上，头部略微向上仰，颈部放松，以便清晰显示脑部结构和血管。
不同部位的造影标准正位的拍摄方法和要求略有不同，但都是为了确保所得到的影像具有高质量和准确性。
在进行造影检查时，患者需要配合医护人员的指导，保持身体放松，注意呼吸，以确保拍摄的影像清晰且准确。
