竣工图绘制方法详解

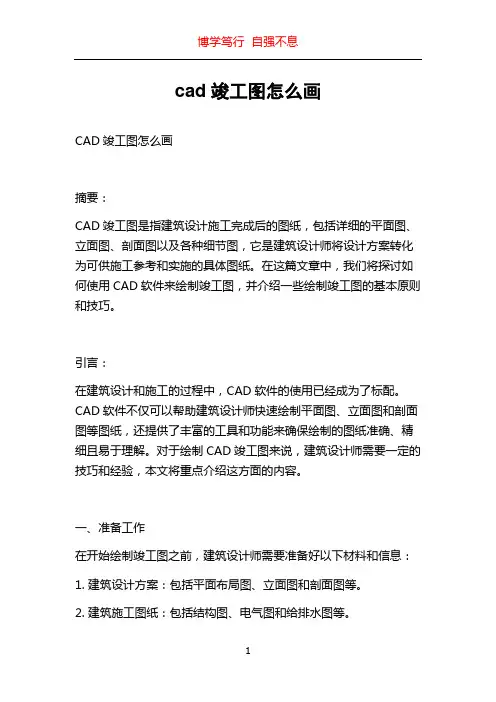

cad竣工图怎么画
cad竣工图怎么画CAD竣工图怎么画摘要：CAD竣工图是指建筑设计施工完成后的图纸，包括详细的平面图、立面图、剖面图以及各种细节图，它是建筑设计师将设计方案转化为可供施工参考和实施的具体图纸。
在这篇文章中，我们将探讨如何使用CAD软件来绘制竣工图，并介绍一些绘制竣工图的基本原则和技巧。
引言：在建筑设计和施工的过程中，CAD软件的使用已经成为了标配。
CAD软件不仅可以帮助建筑设计师快速绘制平面图、立面图和剖面图等图纸，还提供了丰富的工具和功能来确保绘制的图纸准确、精细且易于理解。
对于绘制CAD竣工图来说，建筑设计师需要一定的技巧和经验，本文将重点介绍这方面的内容。
一、准备工作在开始绘制竣工图之前，建筑设计师需要准备好以下材料和信息：1. 建筑设计方案：包括平面布局图、立面图和剖面图等。
2. 建筑施工图纸：包括结构图、电气图和给排水图等。
3. 施工规范和标准：了解当地的建筑施工规范和标准，确保竣工图符合要求。
4. CAD软件：选择一款熟悉且功能强大的CAD软件，如AutoCAD或SketchUp等。
二、绘制基本框架1. 创建新图纸：在CAD软件中创建一个新图纸，并设置好纸张大小和比例尺。
2. 绘制边界线：绘制整个建筑物的边界线，包括外墙、内墙和门窗等，确保准确无误。
三、绘制平面图1. 导入设计方案：将建筑设计方案导入CAD软件中，包括平面布局图、立面图和剖面图。
2. 绘制平面布局：根据设计方案中的平面布局图，绘制建筑物的平面布局，包括房间的位置、大小和形状等。
3. 绘制标注和尺寸：添加标注和尺寸，标明房间的尺寸、门窗的位置和大小等。
四、绘制立面图1. 导入设计方案：将建筑设计方案导入CAD软件中，包括平面布局图、立面图和剖面图。
2. 绘制外墙轮廓线：根据设计方案中的立面图，绘制建筑物的外墙轮廓线，包括墙体的高度和形状等。
3. 绘制窗户和门：根据设计方案中的立面图，绘制建筑物的窗户和门，包括位置、大小和形状等。
竣工图绘制方法
云南建工集团指挥部
xueyunguan 2013年元月
前言
为规范昭通移民工程竣工图的编制，确保 竣工图的编制质量，根据《国家重大建设 项目文件归档要求与档案整理规范》 DA/T28—2002的国家标准，GB50328--2001 结合建设工程建设的实际情况，特编制定 此讲义。
竣工图的编制方法
5 用于改绘竣工图的图纸必须是新蓝图 或绘图仪绘制的白图不得使用复印的 图纸。 6 竣工图编制单位应按照国家建筑制图 规范要求绘制竣工图使用绘图笔或签 字笔及不退色的绘图墨水。
竣工图的编制方法
7、各种市政管线、道路、桥、涵、隧道工 程竣工图，应有严格按比例绘制的平面图 和纵断面图。平面图应标明工程中线起始 点、转角点、交叉点、设备点等平面要素 点的位置坐标及高程。沿路管线工程还应 标明工程中线与现状道路或规划道路中线 的距离
竣工图绘制方法
不允许将洽商的附图原封不动的贴在或附 在竣工图上做为修改，也不允许将洽商的 内容抄在蓝图上做为修改。凡修改的内容 均应改绘在蓝图上或做补图附在图纸之后。 4.1.5.6 根据规定须重新绘制竣工图时，应 按绘制竣工图的要求制图。
竣工图绘制方法
不允许将洽商的附图原封不动的贴在或附 在竣工图上做为修改，也不允许将洽商的 内容抄在蓝图上做为修改。凡修改的内容 均应改绘在蓝图上或做补图附在图纸之后。 4.1.5.6 根据规定须重新绘制竣工图时，应 按绘制竣工图的要求制图。
注意事项 4.1.5.1 施工图纸目录必须加盖竣工图章， 作为竣工图归档。凡有作废、补充、增加 和修改的图纸，均应在施工图目录上标注 清楚。即作废的图纸在目录上杠掉，补充 的图纸在目录上列出图名、图号。 4.1.5.2 如某施工图改变量大，设计单位重 新绘制了修改图的，应以修改图代替原图， 原图不再归档。
建筑工程竣工图类型内容及绘制要求
建筑工程竣工图类型、内容及绘制要求建筑工程竣工图是反映工程项目建设最终成果的技术文件，对于工程的验收、使用、维护、改建扩建及历史档案保存具有重要意义。
竣工图根据工程变更情况可分为不同的类型，每种类型有其特定的内容及绘制要求。
以下是对建筑工程竣工图类型、内容及绘制要求的详细操作指南：1.竣工图类型1.无变更竣工图：对于在施工过程中，设计文件未被修改或变更的，可以直接使用施工图加盖竣工图章作为竣工图。
2.变更较小的竣工图：在施工过程中，设计文件仅发生少量变更的，可在原施工图上通过“杠改法”、“叉改法”或“圈改法”进行修改，并注明变更依据后，加盖竣工图章作为竣工图。
3.变更较大的竣工图：当设计文件变更较大，在原施工图上修改已无法清晰表示时，应重新绘制竣工图。
4.重新绘制的竣工图：对于无法直接利用施工图或设计变更单修改的，或重新绘制的图纸比修改原图更简便的，应重新绘制竣工图。
2.竣工图内容竣工图应完整反映工程项目的实际情况，包括但不限于以下内容：●总平面图：展示整个项目的布局、建筑位置、道路、绿化等。
●建筑专业图纸：包括各楼层的平面图、立面图、剖面图，以及门窗、楼梯、卫生间等详图。
●结构专业图纸：基础、柱、梁、板、墙等结构构件的布置图及详图。
●给排水专业图纸：给排水管道的布置图、设备安装图及详图。
●电气专业图纸：电气线路布置图、设备安装图、照明平面图及详图。
●暖通专业图纸：暖通空调管道的布置图、设备安装图及详图。
●设计变更及工程洽商记录：所有影响竣工图绘制的变更及洽商记录均需在竣工图中体现。
3.绘制要求1.准确性：竣工图必须准确反映工程实际施工情况，包括所有设计变更和现场修改。
2.规范性：竣工图的绘制应符合国家相关制图标准和规范，图面清晰、图例一致、尺寸准确。
3.完整性：竣工图应包含项目所需的所有图纸，无遗漏。
4.一致性：竣工图中各图纸之间应相互呼应，保持一致性，避免矛盾。
5.标注清晰：变更内容应采用明显标记（如云线、标注变更说明等），并注明变更依据（如设计变更单编号）。
竣工图绘制方法详解
一、竣工图纸编制及归档质量要求
(3).平面、结构形式、工艺、项目等较 大改变,无法将变更文件中的所有变更 内容修改补充完整的,必须重新绘制竣 工图；
(4). 为了统一工程项目竣工图的格式， 建设单位可以委托设计、施工或其他有 设计资质的设计单位将所有变更内容修 改补充完整,全部重新绘制竣工版图；
（二）、必须采用黑白格式扫描，分辨率为 200dpi，以gif或tif格式储存；
（三）、一页文件储存一个扫描文件，以案卷 号加页号设置扫描文件代号名称（例第一卷的： 1-1；1-2；1-3……第二卷的：2-1；2-2；23……至本卷最后页，参照附件 4 ）；
三、建设综合、监理文件材料扫描电
子文件归档质量要求
一、竣工图纸编制及归档质量要求
(1).按设计施工图施工没有发生变更的,可采 用施工图作为竣工图；
(2).在施工中,有一般性变更,能将变更文件中 的所有变更内容修改补充完整的,可直接在 施工图中采用“扛改”或“叉改”或“引线 修改”方法修改后作为竣工图(“扛改”方法 一般适用于字数更改，“叉改”方法一般适 用于删除的更改，“引线修改”方法一般适 用于要修改的内容无法在所在位置进行更 改)；
一、竣工图纸编制及归档质量要求
（八）、所有竣工图必须经施工单位（包括 总包和分包施工单位）和监理单位相关技术 人员对照变更内容进行详细逐条审核，审核 无误由施工单位在竣工图图签栏附近空白处 盖上红色印油国标规格的“竣工图章”，由 相关人员本人签字确认后才能作为竣工图。
（九）、竣工图纸以内折手风琴式折叠，整 齐散装在档案盒内，一盒为一卷，盒内应装 满，一张图一个页码号(包括竣工图纸封面页 和竣工图目录)编打在的右下角，从1开始至 本卷图纸尾张页码号止，卷内目录不编案卷 页码号,错编页号采用黑墨水笔平直划线，在错
竣工图的绘制
竣工图章(签)示例
叉改法
在施工蓝图上将去掉和修改前的内容，打 叉表示取消，在实际位置补绘修改后的内 容，并用带箭头的引出线编注修改依据， 用于线段图形、图表的改变与取消，具体 修改如图6—5。
原图补绘法
在施工蓝图上将增加的内容按实际位置绘 出，或者某一修改后的内容在图纸的绘大 样图修改，并用带箭头的引出线在应修改 部分和绘制的大样图处标注修改依据。适 用于设计增加的内容、设计时遗漏的内容， 在原修改部位修改有困难，需另绘大样修 改。具体修改意见加补绘大样图(图6—6)。
竣工图章(签) 【二】
(2)竣工图章(签)的位置。
重新绘制的竣工图应绘制竣工图签，图签位置 在图纸右下角。 用施工图改绘的竣工图，将竣工图章加盖在原 图签右上方，如果此处有内容，可在原图签附 近空白处加盖，如原图签周围均有内容，可找 一内容比较少的位置加盖。 用二底图修改的竣工图，应将竣工图章盖在原 图签右上方。
竣工图章(签) 【一】
(1)竣工图章(签)应具有明显的“竣工图”字样， 并包括有编制单位名称、制图人、审核人、技 术负责人和编制日期等项内容，如图6—2所示。 如工程监理单位实施对工程档案编制工作进行 监理，在竣工图章上还应有监理单位名称、现 场监理、总监理工程师等项内容，如图6—3所 示。应按规定的格式与大小制作竣工图图章。 竣工图图签也可以参照竣工图图章的内容进行 绘制，但要增加工程名称、图名、图号及注意 保留原施工图工程号、原图编号等项目内容(图 6—1)。
园林工程与施工
竣工图的绘制
绘制竣工图
竣工图类型
重新绘制的竣工图 在二底图(底图)上修改的竣工图 利用施工图改绘的竣工图 以上三种类型的竣工图报送底图、蓝图均可。
竣工图绘制方法详解
景观工程竣工图绘制深度一、竣工图的编制职责范围在项目竣工时要编制竣工图．项目竣工图应由施工单位负责编制．如行业主管部门规定设计单位编制或施工单位委托设计单位编制竣工图的．应明确规定施工单位和监理单位的审核和签认责任．二、竣工图的编制方法一、凡按施工图进行施工没有变更的工程,由设计单位负责在原设计施工图上加盖“竣工图”标志章,即作为竣工图,竣工图标志章的规格尺寸统一为80mm50mm;二、凡在施工中的一般性变更,能够在原设计施工图上加以修改补充的,可不重新绘制竣工图,由设计单位在原CAD图上更改,注明修改单日期、字、号、条,盖上竣工图章后即作为竣工图;修改完成后,设计单位加盖竣工图章;三、凡项目修改、结构改变、工艺改变、平面布置改变以及发生其它重大改变而不宜在原施工设计图上进行修改补充的,应局部或全部重新绘制竣工图;重新绘制的包括电脑绘制的竣工图,图签栏中的图号应清楚带有“建竣、结竣、水竣、电竣……”“或竣工版”等字样;四、竣工图图幅应按G B／T10609．3要求统一折叠;五、编制竣工图总说明及各专业的编制说明,叙述竣工图编制原则、各专业目录及编制情况．六、所有竣工图应由设计单位逐张加盖并签署竣工图章．竣工图章中的内容填写应齐全、清楚,不得代签;三、竣工图图纸内容一、图纸目录中应包含：项目名称、建设单位、设计单位、档案号、工程号、图纸序号、图幅、图别及出图日期等;二、设计说明包含：竣工设计依据和竣工设计要求,各专业设计说明绿化竣工说明、景观给排水竣工设计说明、景观工程电气竣工设计说明,竣工图范围、标高关系、在施工过程中变更需特别说明的情况、用地指标总占地面积、建筑占地面积、绿地面积、道路面积、铺地面积、水体面积、绿地率;三、总图：根据现场如实的定位出各建筑之间的位置和整个施工现场外围红线的位置,以保证施工总面积的正确;总图上所要表达出：建筑栋号；主要车行道路；景观内园路,小园路道路；小品大样底平面图；排水设施雨篦子位置；配套设施坐凳,垃圾筒,成品花盆等;四、铺装图：按合适的比列在总图的基础上如实的反映出铺装面积;地面各种铺装以面积计算可分为规则形状和不规则形状计算;路沿石.条石.压顶板都按m计算;涉及到踏步侧立面,平台立面的铺装需画断面表示,在铺装总图上需文字说明;五、植物图：根据现场苗木定位,参看现场提供的入库数据含损耗或其他原因,并不一定和现场数量吻合,对于乔木在图纸上正确的表示出名称,数量,胸径,高度,冠幅;灌木球只要正确的表示出名称,数量,高度,冠幅;灌木和地被按m2计算,需反映出每m2平均数量平均数量按每10m2或每100m2数计算综合取平均值;图纸上所表达的植物数量和规格需和植物名录表所表示的数量和规格相吻合;六、水电图：水电竣工后一般都是隐蔽工程,所以画竣工图主要依据施工项目经理所提供的线路,回路走向;结算对于该部分基本全按CAD或者比例尺计算;图纸上按现场现状就大原则表示,涉及到道路,场地排水需明确连通的排水点,相应市政或甲方的雨.污水井需表明非我方施工;立面尺寸,断面尺寸无法表示,需付上说明及在图纸上也要文字表明名称,数量和位置;对于排水,电气材料表上所列出的材料名称数量如：球阀,蝶阀,水表,水龙头等也需在图纸上用文字明确的标注出其位置和数量;七、小品大样图：结合施工员,技术负责人提供的隐蔽部分,结合一些简单的预算知识,按现场尺寸如实的反映出满足结算的竣工图小品图;四、绘制竣工图步骤一、进入时间：一般情况需竣工验收合格后才开始做竣工图,不过对与一些比较大、比较复杂的项目时,可以边施工边做竣工图;二、情况了解和人员的组织：向项目负责人了解我方施工完成量、施工范围红线、隐蔽工程情况和在施工过程中是否有一些特殊情况需在竣工图上特殊表达;注：需其他部门配合：工程部、成本控制部三、建筑定位：符合建设方提供的建筑定位图,一般用尺子测量建筑间距是否与图纸上的尺寸吻合,若间距走差比较大,则需要对建筑重新定位,以保证竣工图的准确;竣工图上建筑的定位必需是建筑的底平面;建筑定位仪器：经纬仪,全站仪、钢尺;四、路网定位：若建筑定位没有走差很多,依据施工图符合主要车行道定位,景观内园路和小园路的定位;定位路网可根据建筑,一般选几个特殊点与建筑拉垂直的距离,看与施工图是否吻合,若走差比较大,就需对道路重新定位;在道路定位好,需对主道路的长度进行符合,周边施工范围红线长度符合,以保证设计方施工总面积;路网定位仪器：经纬仪,全站仪、钢尺;五、小品定位：在建筑定位和道路定位都正确的情况下,设计方就可以对小品进行符合,在小品的施工过程中,由于场地的因素,材料的因素发生变更的机率最大,所以对小品我们要详细的符合每一个尺寸,对隐蔽工程要严格的按施工项目负责人提供的数据如实的反映;在小品大样绘制过程中,对于施工图上一些没有表达清楚如一些高度施工图上表达的是“按现场情况定”的在竣工图中就要如实的修改好;六、铺装、植物、水电：在总图完成的基础上,设计方就能很容易的对铺装、植物、水电竣工图进行符合;七、出图流程：1、竣工完成了,先打出一套白图,给工程部负责该项目的负责人审核,发现不准确或短缺要及时修改和补齐,然后签字;2、工程部负责人审核后,再打出一套白图,给成本控制部结算,发现表达不清或尺寸短缺要及时修改和补齐;3、在工程部和成本控制部都审核后,设计负责竣工图绘制的负责人向行政中心提出出图申请,交上CAD由行政中心负责出蓝图;注：出图数量由行政中心向甲方确定4、蓝图晒好后,由设计负责竣工图绘制的负责人向行政中心申请竣工图出图章;然后盖章,签字;签字人包括：编制人、审核人、技术负责人、现场监理、编制日期５、竣工图盖章、签字完,又交回行政中心,由行政中心联系甲方交接;。
竣工图的绘制方法
竣工图的绘制方法
竣工图的绘制方法
1.利用施工蓝图改绘竣工图
在施工蓝图上一般采用杠（划）改、叉改法；局部修改可以圈出更改部位，
在原图空白处绘出更改内容；所有变更处都必须引划索引线并注明更改依据。
具体的改绘方法可视图面、改动范围和位置、繁简程度等实际情况而定。
（1）取消、变更设计内容
A．尺寸、门窗型号、设备型号、灯具型号、钢筋型号和数量、注解说明等
数字、文字、符号的取消，可采用杠改法。
即将取消的数字、文字、符号等用横
杠杠掉，从修改的位置引出带箭头的索引线，在索引线上注明修改依据，例如“见×年×月×日设计变更通知单，×层结构图中Z15（Z16）柱断面图，（Z16）取消”。
B．隔墙、门窗、钢筋、灯具、设备等取消，可用叉改法和杠改法。
例如6层⑧轴线隔墙取消，可在各墙的位置上打“×”；再如要把窗C602改为C604，可在门窗型号及相关尺寸上打“杠”，（C602）再在其“杠”的上面标写C604，并从修改处用箭头索引引出来，注明修改依据。
（2）增加、变更设计内容在建筑物某一部位增加隔墙、门窗、灯具、设备、钢筋等均应在图上绘出，应注明修改依据。
其绘改方法，可将增加的钢筋画在该剖面要求的位置上，并注明更改依据。
竣工图的绘制
装饰竣工图绘制方法对于装饰竣工图的绘制，一般分为4部分：1.平面隔墙分析；2.地面材料分析；3.天花分析；4.立面分析。
1.隔墙图，首先分清楚原有的隔墙，拆除的隔墙，新增加的隔墙（是设计变更或是甲方出的函件，一定要对应相应的原件），新增加的分项工程，在前面的列项中需要注意分析拆除墙体的量，墙体的类型，当时额外使用的机具；增加的隔墙也要注意量（标注），类型（画出剖面图，清楚表示材料，），如，纸面石膏板隔墙，GRC隔墙，砖砌隔墙等；新增加的分项要注意从地面图，天花图，立面图，各个重要的剖面节点图入手，“量、质”要反映清晰──即，别人能一眼看出想要得到的信息。
2.地面材料分析图，要清楚的反映地面材料的类型，各个地面的剖面图（做法），标注清楚材料，如对于易污染的石材还要注意“防护”，有的需要磨边，磨了多少边，磨边的规格，后期的打磨，结晶等，这些都需要表述，用简单的专业术语加以说明（这里可以规范一下，使用备考表格），如果地面高低误差太大的话，当时做的一些额外的工作还要注意说明，这时就要注意平时一些纸面上的文件的收集，以备作为证据。
3.天花分析图，首先对天花平面上所有的构造，灯具，消防之类的喷淋，防火卷帘门等做个详细的对照以完全反映在天花图上，之后就是画各个局部天花的剖面图，需要画的地方尽量反映出来，如常见的纸面石膏板吊顶，这时需要注意是一般的还是防水的，外面的是乳胶漆（滚图或是喷涂）还是其他的材料，轻钢龙骨吊顶，这时又分为上人的还是不上人，木饰面吊顶，玻璃吊顶，不锈钢吊顶等等，要注意标注材料，尺寸，必要的话用简单的术语加以说明，对于隐蔽的部分，如：轻质龙骨，槽钢或是木板之类的（看情况而言）等，还需要单独画出隐蔽部分的图，必要的时候配以照片，此时，在各个隐蔽之前的环节或是重要的部位都需要有照片，最后刻以光盘存档或是画竣工图的时候作为证据使用。
4.立面分析图，这里也需要注意增加的，减少的。
最大程度细化材料的名称（中文和代号），标注，各个节点图。
竣工图绘制交底
工单位应编绘出一套完整的竣工图，供交工验收时提交城建
六、竣工图的编绘程序
档案馆和建设单位共同检查验收。 3．竣工图的审鉴工作。竣工图的审核与签字工作，是在 施工活动中和竣工图的编绘过程中交叉进行的，主要检查编
绘深度是否达到质量要求，是否有错漏现象等。
4．更正补充工作。竣工图提交建设单位鉴定、验收， 发现有不完整不准确处，应责成施工单位及时予以更正或补 充，待更正补齐合格后，按合格要求编绘若干套，最后正式 向建设单位办理交接手续。
四、利用施工图蓝图改绘
1、修改施工图一般有如下两种情况： （1）以图纸会审记录、设计变更通知单、技术核定单、隐
蔽工程验收记录等形式出现的变更，用碳素墨水笔将原施工
图变更部位用细实线扛改划掉（用直尺），使被扛改的部分 能够看清楚变更前的情况，然后绘上真实反映实物的图形， 注上真实反映实物的尺寸，写上真实反映实物的文字，并在 靠近变更部位的适当空白处注记变更依据。例如：见×年×
三、济南市城建档案馆的相关规定
济南城建档案馆竣 工图章 50*80mm
青岛城建档案馆竣 工图章 50*80mm
三、济南市城建档案馆的相关规定
1.重新绘制的竣工图应绘制竣工图签，图签位置在图纸右下角。 2.用施工图改绘的竣工图，将竣工图章加盖在原图签右上方，如果此处有内容， 可在原图签附近空白处加盖，如原图签周围均有内容，可找一内容比较少的 位置加盖。
工图”标志章，填写有关栏目。在“变更情况”一栏填写该
二、青岛市城建档案馆的相关规定
张图纸“变更x处”字样，作为竣工图。 3、凡结构形式改变，工艺改变，平面布置改变，项目改变，
以及有其它重大改变，不宜在原施工图上修改、补充者，应
按改变后的实际情况重新绘制竣工图，并加盖“竣工图”标 志章，填写有关栏目，在“变更情况”一栏填写该张图纸 “重新绘制”字样，作为竣工图。 利用施工图改绘竣工图,必须标明变更修改依据。凡施
竣工图绘制步骤
竣工图绘制步骤1、对图纸进行核查“图外框线—会签栏—图例—说明—-图纸内容”的顺序进行总体核查A、图框外：不允许出现较大黑斑、粗线条等缺陷，允许有细小的线条，其粗细与边框相当；B、图框线：内边框线通常情况下要求清晰、连续、完整，两条边框中的坐标字符要可辨，外边框线不作具体要求C、标题栏：签栏内容要完整。
D、再检查图例、说明,对原图中由于刀片刮痕引起图纸表面污染，要求我们进行清理，清理区仅限于图例区、签字栏、文字说明区；E、图纸的内容图纸中不允许出现文字、数字、线条模糊粘连，或墨迹太淡，不易辨识等现象；图纸不允许出现线条、边框、内容等出现扭曲、歪斜、变形等情况；2、检查完后进行绘制1）画云线竣工图绘制时，应用云型线将修改处标识出来，云型线应使用云朵1，厚度为1点，填充颜色为黑色，如下图所示2）标注澄清编号和内容标注澄清编号和内容时，字体应用仿宋GB2312，字体大小应与对应图纸中字体大小相符，大概为18，外框颜色为黑色，（用文本框）将标注内容与云线连接的线条，应为直线其要求如下图所示3）画三角形，内标注（用多边形工具画，然后用文本框写字）3、标题栏现有大部分图纸标题栏处均没有留出空白栏用于竣工图纸升版，在绘制竣工图时应用直线绘出标题签栏，栏框大小应与原图纸基本保持一致，直线样式为实线，厚度为1点，颜色为黑色。
如下图所示：在绘制竣工图过程中，应依据图纸版本将其升为“A0版和A1版”，若图纸为B版应升为“B0版和B1版”。
在升成A0版或B0版式，日期应为图纸FU日期，状态为CFC，其余均不填写，图纸FU日期将由技术部信息文档组提供清单。
在升成A1版或B1版时，日期应填写绘制竣工图日期，状态为CAE,“设计栏”应填写绘制竣工图相关人员姓名，“校核栏”不填，“审核栏”应填写相关部门技术负责人，“批准栏”应填写项目技术负责人（范桂斌），“修改-说明”栏应填写CR、FCR、DEN等设计编码，注意括号（）将变更文件括起，表示不需修改。
竣工图绘制方法
绘，并加盖及签署竣工图章。
竣工图的编制方法
3 凡结构形式、工艺、平面布置、项目等重 大改变及图面变更超过40%的，应重新绘制 竣工图。 重新绘制的图纸必须有图名和 图号，图号可按原图编号。
4 编制竣工图必须编制各专业竣工图的图纸 目录，绘制的竣工图必须准确、清楚、完 整、规范、修改必须到位，真实反映项目 竣工验收时的实际情况。
局部修改可以圈出更改部位，在原图空白处绘出 更改内容，所有变更处都必须引划索引线，并注 明更改依据。在施工图上改绘，不得使用涂改液 涂抹、刀刮、补贴等方法修改图纸。具体的改绘 方法可视图面、改动范围和位置、繁简程度等实 际情况而定，以下是常见改绘方法的举例说明。
竣工图绘制方法
取消的内容
4.1.1.1 尺寸、门窗型号、设备型号、灯具型号、 钢筋型号和数量、注解说明等数字、文字、符号 的取消，可采用杠改法。即将取消的数字、文字、 符号等用横杠杠掉（不得涂抹掉），从修改的位 置引出带箭头的索引线，在索引线上注明修改依 据，即“见×号洽商×条”，也可注明“见×年 ×月×日洽商×条”。例如：首层底板结构平面 图（结2）中Z16（Z17）柱断面，（Z17）取消。
例如：平面图中库房取消。即（B）～（C）轴间 ③轴上砖墙取消。
改绘方法：“库房”二字和隔墙相关的尺寸杠改， 将隔墙及其门用叉改法×掉，并注明修改依据 （见图2）。
竣1 在建筑物某一部位增加隔墙、门窗、
灯具、设备、钢筋等。均应在图上的实际 位置用规范制图方法绘出，并注明修改依 据。 例如：结5中1-1剖面钢筋原为4ф18、现改 为6ф18，并在400长边中间增加钢筋。 改绘方法：将增加的钢筋国在1-1剖面实际 的位置上，并注明修改依据（见图3）。
竣工图编制方法
一竣工图编制方法：1．竣工图类型：1）利用施工兰图改绘的竣工图。
该方法就是用规定的改绘办法，把施工中与原设计不相符的部分改绘在施工蓝图上，盖上竣工图标志章作为竣工图，该方法节约人力物力，简单易行，是一种编制竣工图行之有效的方法。
这种方法适用工程变更不大，经过修改后就能反映工程实际情况时使用。
2）新绘制的竣工图当工程变更巨大(超过40%)经过上述方法改绘后图面仍混乱不清者，就必须从新绘制新的竣工图。
3）在二底图上修改的竣工图。
对于重点工程或者具有重大政治意义的工程除了具有完整、准确的竣工蓝图外，还必须具有与之相应的竣工底图。
这种竣工图就是直接在硫酸纸上把需要部分添上或者把取消的部分用刀片刮掉。
??2.如何在施工兰图上改绘竣工图：大致有以下几种方法。
①杠改法：具体做法是用细实线划去不需要的条款或者需要变更的部分，该方法适用于钢筋型号改动，尺寸改动或者有关文字说明需要取消的条款的修改。
②叉改法：适用于在图面上局部取消部分的修改③补图法：具体做法是直接在原图上画上需要增加的内容，当需要增加处空白图面不够时，可以采用结点引出法画到本张图的其它空白处，或者该卷竣工图的其他张页的空白处。
该方法适用于在兰图上局部增加的图幅不大的情况下使用。
④注改法（加写说明法）：适用于设计说明、材料做法等能用一句话说明问题的变更。
二编制竣工图应注意的几个问题：1、未采用或全改的施工兰图不归档，但应修改设计目录。
2有变更的施工图按照前面规定的改绘方法修改后，必须经过施工单位的技术负责人和审核人校对审核后，加盖规定的竣工图章并签字后视为竣工图。
竣工图标志章规定式样如下图(见附图）竣工图章须使用不易褪色的红色印泥盖在图标栏的上方空白处。
3、在兰图上改绘竣工图各专业图纸都必须相应的修改，使各个专业的衔接关系相互吻合。
4、不得把洽商或附图贴在原设计图上做为竣工图，也不许把洽商原封不动的抄在原图上，该画图的，一定要用图形符号、线条表达清楚，便于直观看图。
竣工图绘制及CAD教程课堂PPT
AutoCAD2016对象特性与显示控制
自动捕捉设置 调用方法 命令：OSNAP 菜单：工具→草图设置。 快捷菜单：在状态栏“对象捕捉”的按钮上单击右键，在快捷菜单上选择“设置”选项。
AutoCAD2016对象特性与显示控制
单点捕捉 是指在指定点的过程中选择一个特定的捕捉点。 对象捕捉模式 （1）捕捉到端点：捕捉到圆弧、直线、多段线等最近的端点。 （2）捕捉到中点：捕捉到圆弧、直线、多段线等的中点。 （3）捕捉到圆心：捕捉到圆、圆弧、椭圆、椭圆弧的圆心。 （4）捕捉到节点：捕捉到点对象、标注定义点或标注文字起点。 （5）捕捉到交点：捕捉到两个对象的交点。“延伸交点”捕捉到两个对象的潜在交点。 （6）捕捉到延长线：当光标经过对象的端点时，显示临时延长线或圆弧，以便用户在延长线或圆弧上指定点 。
AutoCAD2016对象特性与显示控制
栅格和捕捉设置 1．功能 在AutoCAD中可用栅格命令在屏幕上显示一个可见的点阵，它只是绘图的辅助工具，不会被打印，可以随时隐藏或显示栅格，其点距是可变的。 2．调用方法 命令：SNAP（栅格捕捉）、GRID（栅格） 菜单：工具→草图设置（选择“捕捉和栅格”选项卡），如图所示。
设置线型 1．功能 可以根据需要直接为对象设置线型。 2．调用方法 命令：LINETYPE 菜单：格式→线型 激活LINETYPE命令，弹出“线型管理器”对话框，如图所示。
AutoCAD2016对象特性与显示控制
设置线宽 1．功能 线宽是线条在打印输出时的宽度，可以在屏幕上显示，也可以输出到图纸上。 2．调用方法 命令：LWEIGHT 菜单：格式→线宽 在“特性”工具栏的“线宽控制”下拉列表中选择需要的线宽。
AutoCAD2016对象特性与显示控制
设置AutoCAD绘图环境的方法。 AutoCAD的图层操作、线型设置、颜色的设置。 AutoCAD对象捕捉工具、对象追踪功能。 显示控制。
竣工图绘制流程及要求
綦江彩虹桥事件：
新虹桥位于原彩虹桥上游40米处，是一座X型钢筋混凝土人行拱桥， 全长160米，净跨130米，宽7.5米，工程总造价800万元人民币。该桥由綦江 县建委所属的城建公司组织建设，通过公开招投标，确定设计、监理、施工 单位，1999年9月28日开工，2000年10月11日进行荷载试验，12月12日通 过竣工验收。在新虹桥的右岸，建立了一座虹桥纪念警示雕塑，雕塑基座两 侧分别刻有“綦江虹桥警示碑”和“綦江新虹桥纪事碑”。这是该县历史上首次为 一次重大责任事故树立纪念雕塑，铭刻警示碑文。
綦江彩虹桥事件：
间接原因
建设过程严重违反基本建设程序。未办理立项及计划审批手续，未办 理规划、国土手续，未进行设计审查，未进行施工招投标，未办理建筑 施工许可手续，未进行工程竣工验收。
设计、施工主体资格不合格。私人设计，非法出图；施工承包主体不 合法；挂靠承包，严重违规。 管理混乱。建设业主与县建设行政主管部 门职责混淆，责任不落实，工程发包混乱，管理严重失职；工程总承包 关系混乱，总承包单位在履行职责上严重失职；施工管理混乱，设计变 更随意，手续不全，技术管理薄弱，责任不落实，关键工序及重要部位 的施工质量无人把关；材料及构配件进场不按规定进行试验检测，外协 加工单位加工的主拱钢管未经焊接质量检测合格就交付施工方使用；工 程档案资料管理混乱，无专人管理；未经验收，强行使用。
办 理 用 地 规 划 许
位 的 地 勘 报 告
计 阶 段 ↑ 设 计 图
阶 段 ↑ 施 工 图
投 标
批
办 理 施 工 许
段 ↑ 竣 工 图
收
用
可
可
竣工图的绘制
加图补绘法
当某一修改内容在原图无空白处修改时， 采用把应改绘的部位绘制成补图，补在本 专业图纸之后。具体做法是在应修改的部 位注明修改范围和修改依据，在修改的补 图上要绘图签，标明图名、图号、工程号 等内容，并在说明中注明是某图某部位的 补图，并写清楚修改依据。一般适用于难 在原修改部位修改和本图又无空白处时某 一剖面图大样图或改动较大范围的修改。
(2)改绘竣工图应注意的问题 (2)改绘竣工图应注意的问题
改绘竣工图应注意的问题（一）
1)原施工图纸目录必须加盖竣工图章，作为竣工图 1)原施工图纸目录必须加盖竣工图章，作为竣工图 归档，凡有作废的图纸、补充的图纸、增加的图 纸、修改的图纸，均要在原施工图目录上标注清 楚。即作废的图纸在目录上杠掉，补充、增加的 图纸在目录上列出图名、图号。 2)按施工图施工而没有任何变更的图纸，在原施工 2)按施工图施工而没有任何变更的图纸，在原施工 图上加盖竣工图章，作为竣工图。 3)如某一张施工图由于改变大，设计单位重新绘制 3)如某一张施工图由于改变大，设计单位重新绘制 了修改图的，应以修改图代替原图，原图不再归 档。
竣工图章( 竣工图章(签) 【三】
(3)竣工图章(签)是竣工图的标志和依据，要 (3)竣工图章( 按规定填写图章( 按规定填写图章(签)上各项内容。加盖竣工图 章(签)后，原施工图转化为竣工图，竣工图的 编制单位、制图人、审核人、技术负责人以 及监理单位要对本竣工图负责。
竣工图章( 竣工图章(签) 【四】
竣工图章( 竣工图章(签) 【二】
(2)竣工图章(签)的位置。 (2)竣工图章(
重新绘制的竣工图应绘制竣工图签，图签位置 在图纸右下角。 用施工图改绘的竣工图，将竣工图章加盖在原 图签右上方，如果此处有内容，可在原图签附 近空白处加盖，如原图签周围均有内容，可找 一内容比较少的位置加盖。 用二底图修改的竣工图，应将竣工图章盖在原 图签右上方。
竣工图绘制、编制、规范、折叠方法整理汇总
竣工图绘制、编制、规范、折叠方法整理汇总竣工图编制要求一、竣工图的基本概念竣工图（纸质竣工图和竣工图电脑数据）是建设工程在施工过程中所绘制的一种“定型”图样。
它是建筑物、施工结果在图纸（或图形数据）上的反映，是最真实的记录，是城建档案的核心。
二、竣工图的编制职责范围竣工图编制的组织由建设单位负责，建设单位在工程设计、施工合同中应对竣工图编制的有关问题按下列规定予以明确。
纸质竣工图原则上由施工单位负责编制，因重大变更需要重新绘制竣工图，由责任方负责编制。
即：因设计原因所造成的由设计单位负责重新绘制；由施工单位所造成的，由施工单位负责重新绘制；由建设单位所造成的，由建设单位会同设计单位及施工单位协商处理。
竣工图电脑数据由甲方委托设计院根据施工单位所编纸质竣工图进行编制。
三、纸质竣工图的编制方法（一）凡按施工图进行施工没有变更的工程，由施工单位负责在原设计施工图上加盖“竣工图”标志章，即作为竣工图，（竣工图标志章的规格尺寸统一为80mm*50mm）。
（二）凡在施工中的一般性变更，能够在原设计施工图上加以修改补充的，可不重新绘制竣工图，由施工单位在修改部位上杠改，用黑色签字笔注明修改内容并在修改部位附近空白处引线指示，盖上修改标志章（修改标志章统一规定尺寸为30mm*10mm），注明修改单日期、字、号、条，盖上竣工图章后即作为竣工图。
由于修改较大而使在原图上杠改后图面不清、辨认困难的应将修改部位框出在本张图的空白处或增页绘制，修改完成后，由施工单位加盖竣工图章。
（三）凡项目修改、结构改变、工艺改变、平面布置改变以及发生其它重大改变而不宜在原施工设计图上进行修改补充的，应局部或全部重新绘制竣工图。
重新绘制的（包括电脑绘制的）竣工图，图签栏中的图号应清楚带有“建竣、结竣、水竣、电竣……”“或竣工版”等字样，制图人、审核人、负责人签名俱全。
并注明修改出图日期及版数后由施工单位加盖竣工图章。
1、（四）引进工程的竣工图，应在外商提供的最终版施工图上按实际修改，经外商审核后加盖“竣工图”章，方可作为竣工图；2、（五）重大改建、扩建工程涉及原有工程项目变更时，应将相关项目的竣工图资料统一整理归档，并在原图案卷内增补必要的说明一起归档。
竣工图绘制方法
竣工图绘制方法竣工图的编制工作，可以说是以施工图为基础，以各种设计变更文件、施工技术文件为补充修改依据而进行的，依据竣工图编制的原则，竣工图编制的基本方法有下列几种：1、注记修改法：此法是用一条粗直线将被修改部分划去。
因为注记修改基本上不涉及图纸上线条修改的内容，而用文字，符号加以注释，因此，此法仅适用于原施工图上仅是用文字注释的内容。
如建筑、结构施工图的总说明、材料代用、门窗表的修改等变更。
2、杠划法：即在原施工图上将不需要的线条用粗直线或叉线划去，重新编制竣工图的真实情况。
此法是竣工图编制工作中最常用的一种基本方法。
其特点是，被划去的内容和重新绘制的内容都一目了然，且编制竣工图的工作量较小，不足的是当变更较大或较多时，图面易乱，表达不清。
3、刮改法：即在原施工底图上刮去需要更改的部分，重新绘制竣工后的真实情况，再复晒竣工蓝图。
此法的特点是必须具备施工底图方可进行，对于大型工程和重要建筑物，考虑到目前蓝图不利于长期保存，最好编制竣工底图，或者利用现代复印设备，先制作施工底图，再利用刮改法做竣工底图。
4、贴图更改法：原施工图由于局部范围内文字、数字修改或增加较多，较集中，影响图面清晰，或线条、图形在原图上修改后使图面模糊不清，宜采用贴图更改法。
即将需修改的部分，用别的图纸书写绘制好，然后粘贴到被修改的位置上。
粘贴时，必须与原图的行列、线条、图形相衔接。
在粘贴接缝处要加盖编制人印章。
重大工程不宜采用贴图更改法。
整张图纸全面都有修改的，也不宜用贴图更改法。
应该重绘竣工图。
5、重新绘制新图：此法是在施工过程中，随工程分部的修建而逐步编制，待整个工程竣工，各个部分的竣工图也基本绘制完成，经施工部门有关技术负责人审查，核实后，再描绘成底图，底图核签之后即可晒制竣工蓝图。
此法的特点是：竣工图清晰准确、系统完整，便于永久保存和利用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
竣工图绘制方法详解 Hessen was revised in January 2021
景观工程竣工图绘制深度
一、竣工图的编制职责范围
在项目竣工时要编制竣工图．项目竣工图应由施工单位负责编制．如行业主管部门规定设计单位编制或施工单位委托设计单位编制竣工图的．应明确规定施工单位和监理单位的审核和签认责任．
二、竣工图的编制方法
（一）、凡按施工图进行施工没有变更的工程，由设计单位负责在原设计施工图上加盖“竣工图”标志章，即作为竣工图，（竣工图标志章的规格尺寸统一为
80mm*50mm）。
（二）、凡在施工中的一般性变更，能够在原设计施工图上加以修改补充的，可不重新绘制竣工图，由设计单位在原CAD图上更改，注明修改单日期、字、号、条，盖上竣工图章后即作为竣工图。
修改完成后，设计单位加盖竣工图章。
（三）、凡项目修改、结构改变、工艺改变、平面布置改变以及发生其它重大改变而不宜在原施工设计图上进行修改补充的，应局部或全部重新绘制竣工图。
重新绘制的（包括电脑绘制的）竣工图，图签栏中的图号应清楚带有“建竣、结竣、水竣、电竣……”“或竣工版”等字样。
（四）、竣工图图幅应按GB／T10609．3要求统一折叠。
（五）、编制竣工图总说明及各专业的编制说明，叙述竣工图编制原则、各专业目录及编制情况．
（六）、所有竣工图应由设计单位逐张加盖并签署竣工图章．竣工图章中的内容填写应齐全、清楚，不得代签。
三、竣工图图纸内容
（一）、图纸目录中应包含：项目名称、建设单位、设计单位、档案号、工程号、图纸序号、图幅、图别及出图日期等。
（二）、设计说明包含：竣工设计依据和竣工设计要求，各专业设计说明（绿化竣工说明、景观给排水竣工设计说明、景观工程电气竣工设计说明），竣工图范围、标高关系、在施工过程中变更需特别说明的情况、用地指标（总占地面积、建筑占地面积、绿地面积、道路面积、铺地面积、水体面积、绿地率）。
（三）、总图：根据现场如实的定位出各建筑之间的位置和整个施工现场外围红线的位置，以保证施工总面积的正确。
总图上所要表达出：建筑栋号；主要车行道路；景观内园路，小园路道路；小品大样底平面图；排水设施（雨篦子位置）；配套设施（坐凳，垃圾筒，成品花盆等）。
（四）、铺装图：按合适的比列在总图的基础上如实的反映出铺装面积。
地面各种铺装以面积计算（可分为规则形状和不规则形状计算）。
路沿石.条石.压顶板都按m计算。
涉及到踏步侧立面，平台立面的铺装需画断面表示，在铺装总图上需文字说明。
（五）、植物图：根据现场苗木定位，参看现场提供的入库数据（含损耗或其他原因，并不一定和现场数量吻合），对于乔木在图纸上正确的表示出名称，数量，胸径，高度，冠幅。
灌木球只要正确的表示出名称，数量，高度，冠幅。
灌木和地被按m2?计算，需反映出每m2平均数量（平均数量按每10?m2或每100?m2数计算综合取平均值）。
图纸上所表达的植物数量和规格需和植物名录表所表示的数量和规格相吻合。
（六）、水电图：水电竣工后一般都是隐蔽工程，所以画竣工图主要依据施工项目经理所提供的线路，回路走向。
结算对于该部分基本全按CAD或者比例尺计算。
图纸上按现场现状就大原则表示，涉及到道路，场地排水需明确连通的排水点，相应市政或甲方的雨.污水井需表明非我方施工。
立面尺寸，断面尺寸无法表示，需付上说明及在图纸上也要文字表明名称，数量和位置。
对于排水，电气材料表上所列出的材料名称数量（如：球阀，蝶阀，水表，水龙头等）也需在图纸上用文字明确的标注出其位置和数量。
（七）、小品大样图：结合施工员，技术负责人提供的隐蔽部分，结合一些简单的预算知识，按现场尺寸如实的反映出满足结算的竣工图小品图。
四、绘制竣工图步骤
（一）、进入时间：一般情况需竣工验收合格后才开始做竣工图，不过对与一些比较大、比较复杂的项目时，可以边施工边做竣工图。
（二）、情况了解和人员的组织：向项目负责人了解我方施工完成量、施工范围红线、隐蔽工程情况和在施工过程中是否有一些特殊情况需在竣工图上特殊表达。
（注：需其他部门配合：工程部、成本控制部）
（三）、建筑定位：符合建设方提供的建筑定位图，一般用尺子测量建筑间距是否与图纸上的尺寸吻合，若间距走差比较大，则需要对建筑重新定位，以保证竣工图的准确。
竣工图上建筑的定位必需是建筑的底平面。
建筑定位仪器：经纬仪，全站仪、钢尺。
（四）、路网定位：若建筑定位没有走差很多，依据施工图符合主要车行道定位，景观内园路和小园路的定位。
定位路网可根据建筑，一般选几个特殊点与建筑拉垂直的距离，看与施工图是否吻合，若走差比较大，就需对道路重新定位。
在道路定位好，需对主道路的长度进行符合，周边施工范围红线长度符合，以保证设计方施工总面积。
路网定位仪器：经纬仪，全站仪、钢尺。
（五）、小品定位：在建筑定位和道路定位都正确的情况下，设计方就可以对小品进行符合，在小品的施工过程中，由于场地的因素，材料的因素发生变更的机率最大，所以对小品我们要详细的符合每一个尺寸，对隐蔽工程要严格的按施工项目负责人提供的数据如实的反映。
在小品大样绘制过程中，对于施工图上一些没有表达清楚（如一些高度施工图上表达的是“按现场情况定”）的在竣工图中就要如实的修改好。
（六）、铺装、植物、水电：在总图完成的基础上，设计方就能很容易的对铺装、植物、水电竣工图进行符合。
（七）、出图流程：
1、竣工完成了，先打出一套白图，给工程部负责该项目的负责人审核，发现不准确或短缺要及时修改和补齐，然后签字。
2、工程部负责人审核后，再打出一套白图，给成本控制部结算，发现表达不清或尺寸短缺要及时修改和补齐。
3、在工程部和成本控制部都审核后，设计负责竣工图绘制的负责人向行政中心提出出图申请，交上CAD由行政中心负责出蓝图。
（注：出图数量由行政中心向甲方确定）
4、蓝图晒好后，由设计负责竣工图绘制的负责人向行政中心申请竣工图出图章。
然后盖章，签字。
（签字人包括：编制人、审核人、技术负责人、现场监理、编制日期）
５、竣工图盖章、签字完，又交回行政中心，由行政中心联系甲方交接。
