CRT显示器组成原理框图及各部分主要功能

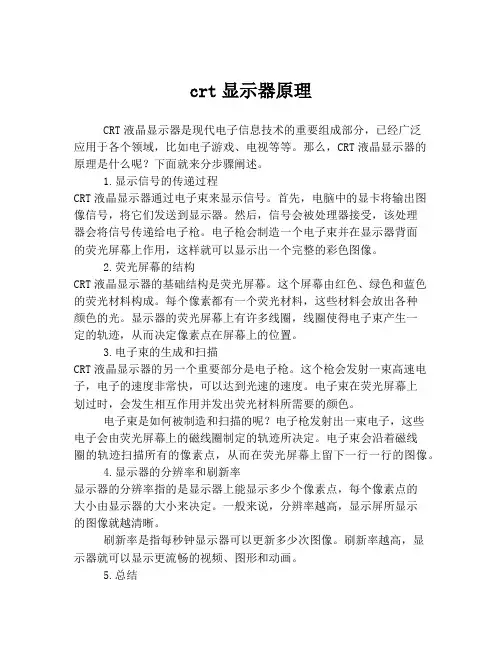

crt显示器原理
crt显示器原理CRT液晶显示器是现代电子信息技术的重要组成部分，已经广泛应用于各个领域，比如电子游戏、电视等等。
那么，CRT液晶显示器的原理是什么呢？下面就来分步骤阐述。
1.显示信号的传递过程CRT液晶显示器通过电子束来显示信号。
首先，电脑中的显卡将输出图像信号，将它们发送到显示器。
然后，信号会被处理器接受，该处理器会将信号传递给电子枪。
电子枪会制造一个电子束并在显示器背面的荧光屏幕上作用，这样就可以显示出一个完整的彩色图像。
2.荧光屏幕的结构CRT液晶显示器的基础结构是荧光屏幕。
这个屏幕由红色、绿色和蓝色的荧光材料构成。
每个像素都有一个荧光材料，这些材料会放出各种颜色的光。
显示器的荧光屏幕上有许多线圈，线圈使得电子束产生一定的轨迹，从而决定像素点在屏幕上的位置。
3.电子束的生成和扫描CRT液晶显示器的另一个重要部分是电子枪。
这个枪会发射一束高速电子，电子的速度非常快，可以达到光速的速度。
电子束在荧光屏幕上划过时，会发生相互作用并发出荧光材料所需要的颜色。
电子束是如何被制造和扫描的呢？电子枪发射出一束电子，这些电子会由荧光屏幕上的磁线圈制定的轨迹所决定。
电子束会沿着磁线圈的轨迹扫描所有的像素点，从而在荧光屏幕上留下一行一行的图像。
4.显示器的分辨率和刷新率显示器的分辨率指的是显示器上能显示多少个像素点，每个像素点的大小由显示器的大小来决定。
一般来说，分辨率越高，显示屏所显示的图像就越清晰。
刷新率是指每秒钟显示器可以更新多少次图像。
刷新率越高，显示器就可以显示更流畅的视频、图形和动画。
5.总结通过以上解析我们可以得出，CRT液晶显示器的原理是将图像信号通过电子束的扫描作用以及荧光材料发出的荧光进行图像显示。
同时，显示器的分辨率和刷新率也非常重要，对于图像的显示具有至关重要的作用。
综上所述，CRT液晶显示器的原理可以说是一个高度集成的技术，涉及到光学、电子学、计算机科学等诸多领域，我们需要了解这些技术的相互作用，才能更好的理解和应用它们。
crt的组成
CRT（Cathode Ray Tube，阴极射线管）是一种历史悠久的显示技术，曾经广泛应用于电视和计算机显示器中。
CRT显示器因其独特的成像原理和构造，在色彩还原、响应时间和视角等方面有其独到之处。
尽管现在已被液晶显示器（LCD）和有机发光二极管（OLED）等现代显示技术所取代，但了解CRT的组成和工作原理仍然有助于我们理解显示技术的发展历程。
以下是CRT的主要组成部分及其详细描述：1.电子枪（Electron Gun）：电子枪是CRT显示器的心脏，负责产生调制后的电子束。
它由灯丝（Filament）、阴极（Cathode）、控制栅（Control Grid）、加速阳极（Acceleration Anode）等构成。
灯丝通过电流加热释放热电子，阴极则将这些电子汇集起来。
控制栅通过改变电压来控制电子流的大小，从而调节电子束的强度。
加速阳极则进一步加速电子流，使其以高速向荧光屏运动。
2.偏转线圈（Deflection Coils）：偏转线圈位于管颈周围和锥体部分，包括水平偏转线圈和垂直偏转线圈。
它们产生电磁场，控制电子束在水平和垂直方向上的扫描运动，从而使电子束能够精确地打在荧光屏的不同位置上，形成图像。
3.荫罩（Shadow Mask）：荫罩是一种带有微小孔或条纹的金属板，位于荧光屏后方。
它的作用是确保每条电子束只能打到对应颜色的荧光粉上。
在彩色CRT中，荫罩对于分离三原色（红、绿、蓝）至关重要，保证了图像的颜色准确性。
4.高压石墨电极（High Voltage Graphite Anode）：这个部件提供了电子束加速所需的高电压，通常可达数千至数万伏特。
高速的电子束不仅能够激发荧光粉发光，还能穿越整个真空管到达荧光屏。
5.荧光粉涂层（Phosphor Coating）：荧光屏内侧涂有一层含有荧光物质的涂层，这些荧光点会在电子束的冲击下发光。
不同颜色荧光粉的亮度和持续时间（余辉时间）可以决定屏幕的色彩表现和动态显示效果。
CRT及其荧光粉
Y2O2S:Eu3+采取较高的 Eu3+ 掺杂浓度，产生交叉弛豫，使得 Eu3+ 较高能 级的蓝光和绿光发射发生猝灭，从而得到较高纯度和强度的红光发射。
华东师范大学 8
稀土红色荧光粉
（二）Y2O3:Eu3+:
Y2O3:Eu3+为白色晶体，属于体心立方结构，不溶于水，化学稳定性好。 具有色纯度高、光衰特性好的特点。
Y2O2S:Eu3+ 为 白 色 晶 体 ， 具 有 六 方 晶 体 结 构 ， 不 溶 于 水 ， 熔 点 高 （ 2000℃以上），化学稳定性好。
华东师范大学
7
稀土红色荧光粉
源自 Eu3+ 的 5D0-7F2 跃迁发射，主峰位于 626nm 。 Eu3+ 的较高能级
5D 1和 5D 2 产生的跃迁发射蓝光和绿光，会影响荧光粉的色度。因此，
CRT及其荧光粉
华东师范大学
1
华东师范大学
2
目录
CRT工作原理及构造 阴极射线荧光粉 稀土红色荧光粉 稀土绿色荧光粉 蓝色荧光粉
华东师范大学
3
CRT工作原理及构造
CRT是一种使用阴极射线管（Cathode Ray Tube）的显示器，其显示原理是：显像管 的电子枪发射电子，通过扫描的方式使电子轰击荧光屏上的荧光粉发光，通过红绿蓝 （RGB）三色的荧光粉组合，显示出不同的颜色。 CRT显像管主要由电子枪（Electron gun）、偏转线圈（Deflection coils）、荫罩 板（Shadow mask）、荧光粉层（phosphor）和玻璃外壳五部分组成。
华东师范大学
9
稀土红色荧光粉
Y2O3 Eu2O3 助熔剂
混合
CRT
18
• 荧光粉有红、绿、蓝三种颜色，要求发光效率高，颜色饱 和度好，亮度相匹配
19
蒸Al工艺
• 防止离子斑
– 离子斑：显像管残余气体，形成负离子，轰击荧光屏中部 – Al层让电子通过，阻挡负离子
• 荧光粉绝缘体如何保持电荷平衡在荧光粉表面蒸发Al膜 • 使屏面的组成部分都处于阳极高压电位
– Al与内石墨层，使得荧光屏等电位
• 2.3 CRT显示器的特点、性能指标及发展历史
2.3.1 CRT显示器的特点 2.3.2 CRT显示器的性能指标 2.3.3 CRT显示技术的发展历史
1
2
• 玻璃外壳、内部真空的电子管 • 电子束产生
– 真空条件下加热电子枪灯丝产生热电子 – 电子经过聚焦系统会聚成电子束 – 通过加速系统获得更高的能量
12
氧化物阴极
• 氧化物阴极（BaO, SrO, CaO)，BaO发射电子，加 入SrO形成固溶体增加寿命，CaO增加涂层和基底 金属的附着力。
• 浸没了氧化物（BaO，CaO）的钨片，突破氧化物 阴极的电流密度上限（2Acm-2）。
13
发射系统
• 加速电子，增加电子能量 • 由阴极、调制极(栅极)和加速极组成
24
2）防X射线辐射
加铅或 钡 锶 以吸收X射线
对于某种厚度的玻璃对X射线的吸收可表达如
下式：
I et I0
吸式收中系，I数0 及，It是分玻别璃是的X射厚线度的。入为射得、到出所射需强的度X射， 线是 吸收特性，应考虑吸收系数之后再决定玻璃的最 低厚度。
25
3）透过率合适 玻璃表面的理论反射率为4%，透过显像管屏面两 个表面后最大透过率为92%。为了提高画面的对 比度，一般采用低透过率屏面，即取50%的透过 率玻璃，称为烟玻璃。
crt 原理
crt 原理
CRT原理（Cathode Ray Tube）是一种通过电子束在玻璃屏上
形成图像的显示技术。
CRT显示器主要由电子枪、聚焦系统、偏转系统和荧光屏等组成。
其工作原理如下：
1. 电子枪发射电子束：CRT的后部有一个电子枪，由灯丝和
聚束阳极（阴极）构成。
当灯丝加热后，释放出的电子被聚束阳极加速形成高速电子束。
2. 偏转系统控制电子束的方向：CRT设有垂直和水平偏转系统，通过变化垂直和水平偏转电压，控制电子束的方向和位置。
3. 电子束在屏幕上形成图像：电子束经过偏转后，在屏幕上扫描一行行的轨迹。
当电子脉冲和扫描行的时间同步时，电子束就会在屏幕上形成明亮的点。
通过不断扫描每一行，再由扫描动作重复，电子束在屏幕上形成连续的图像。
4. 荧光屏发光：玻璃屏的内侧涂有荧光物质，屏幕上的每个像素点都由红、绿、蓝三种荧光物质组成。
当电子束击中像素点时，荧光物质会受到激发，并发光。
通过以上原理，CRT显示器能够将电子束通过扫描的方式，
在荧光屏上形成图像，从而实现图像的显示。
然而，随着液晶技术的发展，CRT显示器逐渐被取代，因为液晶显示器具有
更薄、更节能、更清晰等优点。
crt显示器原理
crt显示器原理
CRT（阴极射线管）显示器是一种使用阴极射线技术显示图像的设备。
它由一个大而深的玻璃管构成，内部有一个阴极和一个阳极，以及一系列控制电极。
在CRT显示器中，阴极主要用于发射电子束，通过加热造成阴极发射电子。
这些电子经过一个由一系列聚焦电极和偏转电极组成的控制电极，形成一个窄束，然后被带有荧光物质的荧光屏吸收。
偏转电极可通过在水平和垂直方向上加不同的电压，控制电子束的位置和移动方向。
荧光屏被划分为许多小的像素，每个像素都由不同颜色的荧光物质组成，如红色、绿色和蓝色。
当电子束照射到荧光屏上时，被激发出的荧光物质会发光，从而形成图像。
CRT显示器刷新图像的过程非常快。
屏幕上的每个像素都被电子束逐个扫描，每个像素的亮度和颜色都相应地进行调整。
电子束从屏幕的上方开始扫描，在水平方向上移动，逐行扫描完整个屏幕。
当达到最后一行时，电子束快速地返回到屏幕顶部，进入下一个帧的扫描过程。
为了保持图像的稳定性，CRT显示器使用一个称为垂直同步的信号来定时刷新屏幕。
这个信号告诉显示器何时开始扫描一个新的图像帧，并确保帧与帧之间的过渡是平稳的。
总而言之，CRT显示器通过发射电子束，并将其精确地扫描
在荧光屏上，以产生图像。
它的强项在于色彩鲜艳、对比度高和响应时间快，但也存在体积大、重量重以及辐射问题等缺点。
crt的组成
crt的组成
CRT（阴极射线管）是一种电子显示器件，由玻璃外壳、阴极、阳极、聚焦极以及偏转极等组成。
它是电视、计算机显示器等设备中最重要的部件之一。
1. 玻璃外壳：CRT的外壳主要由玻璃制成，具有良好的密封性能，可以防止电子泄漏和外界干扰。
玻璃外壳还可以保护CRT内部的电子元件免受外界的损害。
2. 阴极：CRT的阴极是产生电子的部分。
当阴极受到加热时，会释放出大量的电子。
这些电子经过加速后，会形成电子束并射向阳极。
3. 阳极：CRT的阳极是电子束的目标地点。
当电子束射向阳极时，会产生强烈的光和热能。
阳极还具有收集电子束的功能，使其能够转化为可见的图像。
4. 聚焦极：CRT的聚焦极用于控制电子束的聚焦程度。
它可以调整电子束的大小和形状，以确保图像的清晰度和稳定性。
5. 偏转极：CRT的偏转极用于控制电子束的运动轨迹。
它可以根据输入信号的变化，使电子束在屏幕上形成不同的图案和图像。
CRT的工作原理是通过控制电子束的聚焦和偏转来显示图像。
当电子束射向屏幕时，它会与屏幕上的荧光物质发生碰撞，从而产生亮点。
通过控制电子束的位置和强度，可以在屏幕上形成各种图案和
图像。
CRT具有诸多优点，如色彩鲜艳、对比度高、反应速度快等。
然而，随着液晶显示器等新型显示技术的出现，CRT逐渐退出了市场。
尽管如此，CRT仍然是一项重要的技术成果，为显示技术的发展做出了重要贡献。
CRT结构及工作原理
尽管显示器的新品层出不穷，但CRT（Cathode Ray Tube，阴极射线管）的基本工作原理一直沿用了几十年，直到今天也没有太大的变化。
显示器是一种复杂的设备，其扩展性和可靠性也十分惊人，在这一方面，电子控制起了很大的作用，任何机械都会有磨损，唯有用电子元件才能延长寿命，甚至能适应数千小时的工作。
电子枪是显像管的核心，它发出的电子束击中光敏材料（荧光屏），刺激荧光粉就能产生图像。
实际上，电子枪和大体积、功率强劲的二极管没有什么区别，其原理也适用于电视机和示波器。
1、生成图像CRT分为几个部分：Deflection Coil（偏转线圈）用于电子枪发射器的定位，它能够产生一个强磁场，通过改变强度来移动电子枪。
线圈偏转的角度有限，当电子束传播到一个平坦的表面时，能量会轻微地偏移目标，仅有部分荧光粉被击中，四边的图像都会产生弯曲现象。
为了解决这个问题，显示器生产厂把显像管制造成球形，让荧光粉充分地接受到能量，缺点是屏幕将变得弯曲。
电子束射击由左至右，由上至下的过程称为刷新，不断重复地刷新能保持图像的持续性。
2、混合颜色旧式的显示器只有单一的电子枪，仅能产生黑白两种颜色，即是传说中的Monochrome Monitor（单色显示器）。
新一代显示器有三只电子枪，每个电子枪都有独立的偏转线圈，分别发出RGB（Red、Blue、Green，红、蓝、绿）三束光线，混合光线可以产生1600万种颜色，或者说真彩色。
某些显示器能用一个电子枪发出三束光线，经过混合亦能生成其它颜色。
生成彩色图像电子枪要扫描屏幕三次，其过程比黑白图像复杂得多。
3、回转变压器（Flyback Transformer）回转变压器类似发动机点火线圈，在特定时间发出一个低能量信号给回转磁线圈，并生成磁场。
当低能量源关闭后，磁线圈的能量转移到高能量输出中，最后传到电子枪发出电子束。
依照CRT尺寸的不同，产生的能量也各有差异，通常在10000伏至50000伏之间。
PCCRT显示器维修-75页PPT资料
江西工业工程职业技术学院 丁强华
27.03.2020
第一节 彩色显示器的组成原理
4
与彩电的异同 和彩电相比，电路上与彩电相同的电路有：行、场扫描电路； 电源；显像管附属电路；视频电路。 没有的电路有：伴音电路、图像高中频电路、同步分离电路、 色度电路等。 相同部分不同的方式有：行、场同步信号外输入；视频电路直 接输入RGB三基色信号；行场扫描频率更高，并采用逐行扫描，显 像管显示点更小，图象更清晰，便于近距离观看。 彩显特有的电路 特有的电路包括副电源电路、显示模式识别切换电路、节电电 路、行场中心位置调节电路及光栅几何失真调节电路等。
江西工业工程职业技术学院 丁强华
27.03.2020
第一节 彩色显示器的组成原理
6
2．模式识别和切换电路 由于多频数控彩显输入的信号有多种模式，不同模式的输入信号其行 场同步信号的频率和极性可能不相同，必须有一个模式识别和自同步调 整电路，使显示器在各种显示模式下，显示的图像尺寸合适、高压稳定 亮度恒定。早期的模式识别电路一般由行、场同步信号极性转换电路和 行、场同步信号频率的自动跟踪与控制电路组成，电路结构十分复杂和 繁琐。而多频数控彩显由于具有微处理器，使电路大为简化。微处理器 根据输入的行场同步信号的频率和极性可自动识别出显示模式，并根据 所识别出的模式对各受控电路进行控制。 3．行扫描电路 彩色显示器的行扫描电路与彩色电视机行扫描电路类似，均设有鉴相 器、行振荡、行激励、行输出和中高压电路。由于多频数控彩显的行振 荡频率随显示模式的变化而变化，因此，多频数控彩显还设有自动S校 正电容切换电路、逆程电容切换电路、自动行线性电感调整电路、行中 心调节电路和行光栅调节电路等。可以看出，多频数控彩显的行扫描电 路要比彩色电视机的行扫描电路复杂得多。
CRT显示器的工作原理及特性分析
1、绪论 (2)2、CRT显像管的基本结构 (2)2.1、电子枪 (3)2.2、玻壳 (4)1.3 、荧光屏 (4)1.4偏转线圈 (4)1．4.1、偏转线圈的组成 (5)1.4荫罩 (5)2、 CRT的工作原理及特性 (6)2．1 CRT的工作原理 (6)2.2 CRT的特性 (7)2．2．1调制特性 (7)2．2．2、点距 (8)2．2．3、场频 (8)2．2．4、行频 (9)2．2．5、分辨率 (9)2．2．6、安全认证 (9)2．2．7、视频带宽 (10)3. CRT显示器的分类 (10)4、CRT显示器优缺点 (10)总结 (11)参考文献 (11)CRT显示器的工作原理及特性分析摘要：显示器又称监视器，是将一定的电子文件通过特定的传输设备显示到屏幕上再反射到人眼的一种工具。
是完成电光转换并将各像素综合成为图像的作用最终把接受到的电视信号在荧光屏上重现出来。
它的应用也非常广泛，大到卫星监测、小至看视频，可以说在现代社会里，它的身影无处不在，其结构一般为圆型底座加机身，随着彩显技术的不断发展，现在出现了一些其他形状的显示器，而且越来越明细，而且它们经历了从黑白到彩色，从球面到柱面再到平面直角，直至纯平的发展。
在这段加速度前进的历程中，显示器的视觉效果在不断得到提高，色彩、分辨率、画质、带宽和刷新率等各项指标均有大幅度的提升。
母前广泛应用的电视显示器主要分以下几种：CRT（阴极射线管）显示器、LCD（液晶）显示器、PDP （等离子）显示器、LED（发光二极管）显示器等新型的平板显示器。
本文重点分析了CRT显示原理和特点，也对它们的基本构造做了相应的介绍。
关键词：CRT；工作原理；特性分析1、绪论CRT显示器是一种使用阴极射线管（Cathode Ray Tube）的显示器，在大约2005年以前，电脑基本上都是使用这种显示器。
阴极射线管主要有五部分组成：电子枪（Electron Gun），偏转线圈（Deflection coils），荫罩(Shadow mask)，荧光粉层(Phosphor)及玻璃外壳。
计算机硬件之CRT显示器
计算机硬件之CRT显示器计算机硬件中的CRT显示器是一种非常重要且常见的设备，特别是在过去几十年里，在液晶显示器（LCD）广泛应用之前，CRT显示器是电脑系统主要的显示设备。
在本文中，将详细介绍CRT显示器的工作原理、组成部分以及其在计算机系统中的作用。
CRT显示器是基于阴极射线管（CRT）技术开发的设备。
它利用电子枪产生的电子束在荧光屏上扫描来产生图像。
CRT显示器由许多关键组件组成，包括电子枪、荧光屏、显象管、驱动电路和对外接口等。
在CRT显示器中，电子枪是产生和控制电子束的关键组件。
它由阴极、阳极和控制电极组成。
阴极通过加热而发射电子，阳极加以吸引，控制电极则用于控制电子束的强度和方向。
电子束从电子枪射出并经过电磁透镜，在显象管内迅速进行水平和垂直扫描。
显象管由红、绿、蓝三个电子枪和荧光屏构成。
每个电子枪负责产生一种颜色的电子束，荧光屏上对应三个颜色的荧光物质则根据电子束的轰击而发光。
通过调节电子束的强度和位置，可以在荧光屏上产生所需的图像。
驱动电路是控制整个CRT显示器的关键部分。
它包括时序器、扫描控制电路和电子枪控制电路等。
时序器负责生成控制信号，通过扫描控制电路将信号传输给显象管，实现电子束在屏幕上的扫描运动。
同时，电子枪控制电路可以根据输入信号调整电子束强度，以显示更亮或更暗的图像。
除了上述组件，CRT显示器还具有多种外接口，例如VGA（Video Graphics Array）接口用于将显示信号传输到计算机系统，以及电源接口用于供电等。
CRT显示器在计算机系统中扮演着非常重要的角色。
它能够将计算机生成的数据和图像显示给用户。
通过CRT显示器，用户可以直观地监视和操作计算机系统。
在过去，CRT显示器具有较好的色彩还原能力和反应速度，特别适用于图形和视频处理等应用。
然而，随着液晶显示器的广泛应用，CRT显示器逐渐退出了舞台，因其较大的尺寸、较高的功耗和较重的重量等问题。
总结起来，CRT显示器是一种基于阴极射线管技术的计算机硬件设备。
crt原理
CRT原理及其应用一、引言CRT（Cathode Ray Tube）即阴极射线管，是一种广泛应用于显示器、电视机等显示设备中的技术。
CRT技术最早出现在20世纪初期，随着科技的不断进步和发展，CRT技术也得到了不断的完善和改进。
本文将介绍CRT的原理及其应用。
二、CRT的原理CRT的原理是利用电子束在真空环境中的运动以及在荧光屏上的照射，来实现图像的显示。
CRT主要由电子枪、电子透镜、荧光屏等部分组成。
1. 电子枪电子枪是CRT的核心部分，它主要由加速极、聚焦极和阴极组成。
电子枪的作用是将电子加速到很高的速度，然后聚焦成一束射线，照射到荧光屏上。
2. 电子透镜电子透镜是用来调节电子束的轨迹和聚焦度的。
电子束经过电子透镜后，可以达到更好的聚焦效果。
3. 荧光屏荧光屏是CRT中最外层的一层，它由一层薄膜覆盖在玻璃上。
当电子束照射到荧光屏上时，荧光屏上的荧光物质就会发出光，从而形成图像。
三、CRT的应用CRT技术在电视机、计算机显示器、雷达、医疗设备等领域得到广泛应用。
1. 电视机CRT技术最早应用于电视机中。
电视机的显示原理是利用CRT技术，将电子束照射到荧光屏上，从而形成图像。
随着科技的不断进步，液晶电视、LED电视等新技术的出现，CRT电视逐渐淘汰。
2. 计算机显示器CRT技术也被广泛应用于计算机显示器中。
CRT显示器的分辨率高、色彩鲜艳，但是体积较大，占用空间较多。
随着液晶显示器、LED显示器等新技术的出现，CRT显示器逐渐被淘汰。
3. 雷达雷达是一种利用电磁波进行探测和测距的设备。
CRT技术被应用于雷达中，可以显示雷达探测到的目标图像。
4. 医疗设备CRT技术也被应用于医疗设备中。
例如，X光机、CT机等设备中均采用CRT技术进行图像显示。
四、结论CRT技术是一种应用广泛的显示技术，它的原理是利用电子束在真空环境中的运动以及在荧光屏上的照射，来实现图像的显示。
CRT技术在电视机、计算机显示器、雷达、医疗设备等领域得到广泛应用。
CRT显示器电路原理分析
CRT显示器电路原理分析简介CRT显示器（Cathode Ray Tube Display）是一种采用电子束在荧光屏上显示图像的显示设备。
CRT显示器由许多电路组成，这些电路负责控制电子枪的发射、扫描电子束以及管理输入信号等功能。
本文将对CRT显示器的电路原理进行详细分析。
1. 高压供电电路CRT显示器的高压供电电路主要负责提供所需的高电压，以激发荧光屏上的荧光物质产生亮度。
该电路通常由变压器、整流器和滤波器等组成。
变压器将低压交流电转换为高压交流电，整流器将高压交流电转换为直流电，滤波器则对直流电进行滤波以获得纯净的高压直流电。
2. 水平和垂直扫描电路水平和垂直扫描电路负责控制电子束在荧光屏上的扫描，以绘制出完整的图像。
水平扫描电路通过控制电子束在水平方向上的移动来绘制图像的水平线条，而垂直扫描电路则通过控制电子束在垂直方向上的移动来绘制图像的垂直线条。
这两个电路通常由计数器、电子开关和驱动电路等组成。
3. 行扫描电路行扫描电路是水平扫描电路的核心部分，其功能是控制电子束在每一行像素上的扫描顺序。
行扫描电路通常由计数器、时钟发生器和控制逻辑电路等组成。
计数器用于计数每一行的像素个数，时钟发生器则提供相应的时钟脉冲以驱动电子束的移动，控制逻辑电路负责根据计数器的值来控制电子束的停留时间和速度，以确保图像的每一行都能够被扫描完整。
4. 点频扫描电路点频扫描电路是垂直扫描电路的核心部分，其功能是控制电子束在每一列像素上的扫描顺序。
点频扫描电路通常由计数器、时钟发生器和控制逻辑电路等组成，其原理与行扫描电路类似。
5. 图像信号处理电路图像信号处理电路负责接收并处理来自计算机或其他输入源的图像信号。
该电路通常由输入接口电路和图像处理电路组成。
输入接口电路负责将来自计算机或其他输入源的图像信号转换为适用于CRT显示器的信号，而图像处理电路则负责对图像信号进行调节、滤波和放大等处理，以确保图像的质量和清晰度。
第二章阴极射线管(CRT)显示技术
2.3.1 CRT显示器的特点 2.3.2 CRT显示器的性能指标 2.3.3 CRT显示技术的发展历史
❖ 习题二
第2章 阴极射线管(CRT)显示技术
❖ CRT显示器即为一种使用阴极射线管(Cathode Ray Tube)的显示器，主要分为黑白CRT显示器和彩色CRT 显示器两大类。它的核心部件是CRT显像管（即阴极射 线管），其主要由五部分组成：电子枪(Electron Gun)、 偏转线圈(Defiection coils)、荫罩(Shadow mask)、荧 光粉层(Phosphor)及玻璃外壳，其中电子枪是显像管的 核心。
电压。两者中以提高电压更为有效。
第2章 阴极射线管(CRT)显示技术
3. 偏转系统 如果不加偏转电压，经过加速、聚焦的具有很高动能
的电子束轰击荧光面时，仅能在荧光屏中心位置产生亮度 很高的光点，难以成像；为了显示一幅图像，必须让电子 束在水平方向和垂直方向上同时偏转，使整个荧光屏上的 任何一点都能发光而形成光栅，这就是偏转系统的作用。 由于磁偏转像差小，在高阳极电压下适用于大角度偏转， 所以显像管通常采用磁偏转。
极加热，使阴极表面产生600-800度的高温，创 造一个使阴极发射电子的外部条件。
(2) 阴极——呈圆筒状，装在圆筒内部，顶端 涂有钡锶钙的氧化物，灯丝通电时，阴极受热 后发射大量电子。
(3) 栅极——栅极套在阴极外面，是一个金属 圆筒，顶端开有小孔，让电子束通过。改变与 阴极的相对电位可以控制电子束的强弱。
电子枪是由灯丝（用H、HT或F表示）、阴极 （用K表示，彩色显像管有三个阴极，分别用RK、 GK、BK表示）、栅极（用G1表示）、加速极（用 G2表示）、高压阳极（用G或V表示）组成。
CRT显示器的工作原理
CRT显示器的工作原理CRT就是Cathode Ray Tube(阴极射线管)的意思，要讲清CRT显示器的工作原理可能用一本书也讲不完，在这里这就简单介绍一下吧。
CRT显示器可分为两处重要部分，一部分是阴极射线管，另一部分是控制线路。
1、阴极射线管它的工作原理就是其末端的合金体受电压刺激放出带电负离子（也叫阴离子），阴离子先经过电流开关，电流开关控制着阴离子行动，如果电压在－24V至－40V之间，那么阴离子就可通过。
如果不允许阴离子通过，电流开关就会放出180V电压，使阴离子被吸到电极上而失去流动性。
当阴离子通过电流开关后，先到达一组聚焦菱镜，同时另一个电流开关加速它的速度，并保持它的行进路线。
在阴离子到达屏幕之前，CRT周围的的高压线圈会产生吸引力，用来改变阴离子的运行路线，这样就能使阴离子正确的打在CRT玻璃里面的金属隔板上。
具体原理就是指电子枪和屏幕之间放置一个金属隔板，上面有许多小洞让电子通过。
其作用是防止一个荧光点加热时传导到附近的点，从而分离显示器的色彩。
一般金属隔板分为两类，一种为圆点式、另一种为栅栏式。
圆点式是现在最为常见的，很多显示器都是使用它。
而栅栏式是较新的技术，如SONY的特丽珑显像管就是使用这种技术。
当阴离子通过金属隔板后，阴极射线管也就完成了工作。
2、控制线路在CRT显示器里各种线路十分复杂，大致可分为电源控制线路、磁力控制线路、动态控制线路等。
电源控制线路主要是通过对电流的控制，使其产生CRT所需要的高压。
并且按照需要为待机、节能、睡眠状态下的显示器提供合适的电力。
磁力控制线路主要是控制显示画面的位置。
由于CRT所产生的阴离子射线会受地磁的影响，所以显示器所产生的画面会发生略微的倾斜，磁力控制线路就是根据倾斜角度，进行相应的调整。
动态控制线路主要功能就是保证显示的速度，保持画面的稳定性。
显示器表现的是静态画面，并以连续的画面来组成动画。
为了不让整个显示过程出现偏差，人们就在阴极射线管中用多组电极线路来控制阴离子的运行路线。
crt显示器的原理
crt显示器的原理
CRT（阴极射线管）显示器是一种使用电子束技术显示图像的设备。
它由一个真空管、阴极、阳极、聚焦系统和光栅组成。
阴极是CRT显示器的电子枪，它产生并加速电子束。
当电流
通过阴极时，热效应产生的热量使电子从阴极上发射出来，并形成一个高速电子束。
阳极是电子束的目标，它包含一个特殊的荧光涂层，能够将电子束的能量转化为可见光。
当电子束击中阳极上的荧光涂层时，涂层发光，从而形成图像。
为了确保电子束能够精确地击中阳极，CRT显示器配备了一
个聚焦系统。
聚焦系统使用电磁场将电子束聚焦成一个细小的点，以便绘制出清晰的图像。
此外，CRT显示器还具有一个光栅结构。
光栅是由红色、绿
色和蓝色石墨所制成，以形成一个二维网格。
每个光栅点的颜色由控制电子束的信号决定。
当电子束击中光栅上的特定点时，该点的颜色得以显示。
整体上，CRT显示器运作原理如下：阴极发射电子束，聚焦
系统将电子束聚焦到一点，电子束击中阳极上的荧光涂层，荧光涂层发光并显示图像。
通过控制电子束的路径和荧光涂层的发光，CRT显示器能够显示出各种颜色和图像。
crt 显示器 原理
crt 显示器原理CRT（阴极射线管）显示器是一种使用阴极射线图像显示技术的显示设备。
它由阴极射线产生器、电子枪、聚焦和偏转系统、荧光屏和控制电路等组成。
在CRT显示器中，阴极射线产生器产生一束高速电子束。
这束电子束被电子枪加速后发射，穿过聚焦和偏转系统，最终击中荧光屏。
荧光屏上的荧光物质受到电子束的激发，发出可见光。
电子束的产生是通过电子枪的工作原理实现的。
电子枪由一个或多个热阴极、加速电极和聚焦极构成。
热阴极受到加热后会释放出大量电子，这些电子经过加速电极的作用被加速。
聚焦极则用于使电子束保持一定的直径。
电子束通过聚焦和偏转系统被控制到特定的区域。
聚焦系统通过调节电场来使电子束的直径保持恒定。
偏转系统则通过调节电场或磁场来使电子束的位置改变，从而实现图像的扫描。
扫描过程是CRT显示器的核心工作原理之一。
水平扫描是通过水平偏转系统产生的，它使电子束快速水平移动。
垂直扫描是通过垂直偏转系统产生的，它使电子束沿着荧光屏上下移动。
电子束在荧光屏上的击中位置会导致荧光物质激发发光。
不同的击中位置和激发强度会形成图像的亮度和颜色。
整个扫描过程非常快速，即使人眼无法察觉，但通过快速的扫描，可以形成连续的图像。
控制电路负责控制整个显示过程。
它接收输入信号，并将其转换为对电子枪和偏转系统的控制信号，以产生相应的图像。
控制电路还可以调整图像的亮度、对比度和其他显示属性。
综上所述，CRT显示器利用阴极射线产生器产生电子束，通过电子枪、聚焦和偏转系统控制电子束的位置和大小，最终在荧光屏上产生图像。
通过快速的水平和垂直扫描，连续的图像可以被人眼感知。
控制电路负责控制整个显示过程，实现图像的生成和调整。
CRT显示概述
❖ 聚焦系统
❖ 加速电极
❖ 偏转系统
16:56
❖ 荧光屏
1
CRT荧光粉
CRT荧光粉一般具有高的发光效率和各种各样的发射光谱。制备CRT发光材 料的原材料要求具有较高的纯度。例如，Fe、Co、Ni、Mn质量分数不超过 1×10-7，Cu的质量分数不超过5×10-8。
荧光粉由基质、激活剂和助熔剂组成。 荧光粉基质可分为：
氧化物：ZnO：Zn 硫化物：ZnS：Cu，Al；CdS 硅酸盐：Zn2SiO4：Mn2+ 钨酸盐：CaWO4 稀土化合物：Y2O3；YGdO2S：Tb
2 16:56
杂质类型
激活剂：对某种特定的化合物起激活作用，使原来不发光或发光很微弱的材 料发光，如ZnS: Ag 共激活剂：与激活剂协同激活基质的杂质，掺入后有利于发光中心的形成， 称为共激活剂，如ZnS：Cu，Al 敏化剂：能够将所吸收的能量传给发光中心，有助于激活剂引起的发光，使 发光亮度增加，称为敏化剂，如YF3：Yb，Er 猝灭剂：损害发光性能，使发光强度降低的杂质。如Fe、Co、Ni等 惰性杂质：对发光性能影响较小，对发光亮度和颜色不起直接作用的杂质， 如碱金属、碱土金属等。
16:56
3
荧光粉的制备
配料(Y2O3:Eu) （Y0.96Eu0.04）2O3
助熔剂（NH4Cl，Li2SiO3）
球磨
石英坩埚 氧化铝坩埚
烧结
1340℃下灼烧1~2h
253.7nm紫外光
中性
选粉
去离子水洗
16:56Biblioteka 4荧光粉的发光特性表征
CRT典型发光粉特性
16:56
5
阴极射线管显示器的优缺点
组成：
电子枪(Electron Gun)，偏转线圈(Deflection coils)，荫罩
