捷达发动机电控系统故障检修方法
电控系疑难故障及其诊断方法范本
电控系疑难故障及其诊断方法范本电控系统是现代汽车中的关键元件之一，负责控制引擎、传动系统以及其他辅助设备的运行。
然而，由于电子元件和传感器的复杂性，电控系统在使用过程中可能会出现各种故障。
本文将讨论几种常见的电控系疑难故障，并介绍诊断方法。
1. 故障：引擎失火引擎失火是电控系统中常见的故障之一。
这可能是由于点火系统故障、燃油供给问题或传感器故障引起的。
诊断方法：- 检查点火线圈和点火线圈连接器是否正常。
使用万用表测量线圈的电阻值，以确定是否需要更换。
- 检查点火塞的状态。
如果点火塞电极磨损或清洁不良，应及时更换或清洁。
- 检查燃油系统。
检查燃油泵、喷油嘴和燃油压力是否正常，确保燃油供应充足。
- 检查氧传感器。
使用扫描工具读取氧传感器数据，确保其正常工作。
2. 故障：传感器故障传感器在电控系统中起到非常重要的作用，负责监测引擎和车辆的各种参数。
传感器故障可能导致系统性能下降或引起警告灯亮起。
诊断方法：- 使用车载诊断工具进行故障码读取。
故障码能够指示传感器故障的具体位置和类型。
- 检查传感器连接器。
检查传感器连接器是否松动或腐蚀，做好清洁或更换工作。
- 使用万用表检测传感器电阻值。
比较测量结果与工厂规格，以确定传感器是否正常。
3. 故障：传输问题电控系统中的传输问题通常会导致车辆动力不足或无法正常换档。
这可能是由于传感器故障、电控单元故障或连线问题引起的。
诊断方法：- 检查变速器液位和质量。
低液位或脏污的变速器液体可能导致传输问题。
确保液位正常，并根据制造商建议进行保养。
- 检查传感器和连线。
检查传输位置传感器、速度传感器和连线是否完好无损，确保传输控制模块能够准确获取信息。
- 检查电控单元。
使用车载诊断工具读取电子控制单元（ECU）的故障码，以确定是否需要更换ECU。
4. 故障：ABS故障ABS（防抱死制动系统）故障可能导致制动系统失效或制动时产生异常。
诊断方法：- 检查故障码。
使用车载诊断工具读取ABS系统的故障码，以确定具体故障位置。

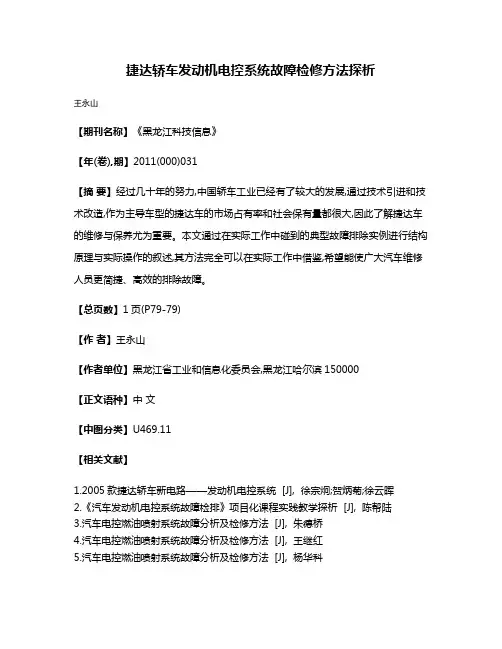

捷达轿车发动机电控系统故障检修方法探析
捷达轿车发动机电控系统故障检修方法探析
王永山
【期刊名称】《黑龙江科技信息》
【年(卷),期】2011(000)031
【摘要】经过几十年的努力,中国轿车工业已经有了较大的发展,通过技术引进和技术改造,作为主导车型的捷达车的市场占有率和社会保有量都很大,因此了解捷达车的维修与保养尤为重要。
本文通过在实际工作中碰到的典型故障排除实例进行结构原理与实际操作的叙述,其方法完全可以在实际工作中借鉴,希望能使广大汽车维修人员更简捷、高效的排除故障。
【总页数】1页(P79-79)
【作者】王永山
【作者单位】黑龙江省工业和信息化委员会,黑龙江哈尔滨150000
【正文语种】中文
【中图分类】U469.11
【相关文献】
1.2005款捷达轿车新电路——发动机电控系统 [J], 徐宗炯;贺炳菊;徐云晖
2.《汽车发动机电控系统故障检排》项目化课程实践教学探析 [J], 陈帮陆
3.汽车电控燃油喷射系统故障分析及检修方法 [J], 朱德桥
4.汽车电控燃油喷射系统故障分析及检修方法 [J], 王继红
5.汽车电控燃油喷射系统故障分析及检修方法 [J], 杨华科
因版权原因，仅展示原文概要，查看原文内容请购买。
汽车发动机电控制系统的故障分析
汽车发动机电控制系统的故障分析汽车发动机电控制系统是现代汽车中不可或缺的一部分，它能够确保发动机的正常运行，保障汽车的安全和可靠性。
然而，由于各种原因，电控制系统也会出现故障，导致发动机不能正常工作或者失去控制，给驾驶员带来安全隐患。
本文将从故障的表现形式、故障的原因和解决方案三方面对汽车发动机电控制系统的故障进行分析。
一、故障表现形式如果汽车发动机电控制系统存在故障，很容易表现出以下几个方面的问题：1.发动机启动困难，或者根本无法启动。
2.发动机的转速不稳定，出现抖动、闪烁等现象。
3.燃油经济性变差，油耗增加。
4.发动机功率不足、动力下降，甚至出现加速不畅、怠速不稳等问题。
5.发动机运转过程中产生异响，如嘶嘶声、响声等。
6.排放系统指示灯常亮或闪烁。
以上问题的发生可能是由于车辆电控制系统的工作不正常引起，下面我们来探讨故障的原因。
二、故障原因1.传感器故障汽车发动机电控制系统中有许多传感器，比如曲轴传感器、氧气传感器、节气门传感器等，它们的功能是实时监测发动机的运行状态，向控制模块反馈信息，以调整喷油量、点火时间等参数。
如果传感器出现故障，就会导致控制模块接收到的信息错误，从而影响发动机的运行和调整。
2.电缆连接不良发动机电控制系统的线束和插头相当复杂，容易出现连接不良、接触不良的情况。
比如，连接燃油喷射器的线束被剪断或者接触不良，就可能导致喷油系统不正常工作，从而造成燃油经济性变差或者无法启动。
3.电磁阀故障电磁阀是调节发动机燃油和空气混合比的重要部件，如果电磁阀不能正常工作，就会影响混合气的质量，从而引起发动机转速不稳定、怠速不稳等问题。
4.控制单元故障汽车发动机电控制系统中的控制单元是系统的核心，负责控制整个系统的正常运行。
如果控制单元出现故障，就会影响发动机的工作状态，导致发动机功率下降、怠速不稳等问题。
5.电源系统故障发动机电控制系统是依靠车辆电瓶供电的，如果电瓶电压不稳定或者电瓶接线出现故障，就可能导致发动机电控制系统的工作不稳定，影响发动机的正常工作。
捷达发动机常见故障分析与检修案例
即 燃 油 喷 射 系 统 问 题 ，主 要 检 修 以 下 主 要 包 括 保 险 丝 、主 继 电 器 、燃 油 泵
故 障 现 象 ：起 动 故 障 一 般 表 现 为 几 点 ：
继 电 器 、电 阻 器 以 及 各 配 线 和 接 线
不 能 起 动 和 起 动 困 难 ，其 中 起 动 困 难
障 检 修 。
净 化 装 置 工 作 正 常 的 前 提 下 进 行 的 。 题 ；否 则 ，应 检 查 燃 油 泵 ，可 用 万 用 表
常 见 的 故 障 有 起 动 困 难 、怠 速 不
１）不 能 起 动
测 量 端 子 ４和 ５之 间 的 电阻 ，如 与 规
稳 、加 速 不 良 、发 动 机 失 速 。
素 ：压 缩 、火 花 和 混 合 气 。 如 果 某 一 和 曲 轴 位 置 信 号 ，就 无 法 正 确 控 制 滤 清 器 、燃 油 压 力 调 节 器 、冷 起 动 系
要 素 即 空 气 供 给 系 统 、燃 油 供 给 系 燃 油 喷 射 和 点 火 正 时 ，就 会 出 现 喷 统 、喷 油 器 和 冷 却 液 温 度 传 感 器 上 ；
起 动 位 置 ，发 动 机 不 能 起 动 或 起 动 困 提 供 曲 轴 位 置 信 号 ，并 作 为 控 制 系 响 因 素 和 检 查 方 法 大 体 相 同 。 就 混
难 ，无 法 正 常 运 转 起 来 ，为 整 车 提 供 统 进 行 各 项 控 制 的 主 要 依 据 和 基 合 气 浓 度 而 言 ，有 混 合 气 过 稀 和 混 合
员 便 不 能 准 确 的 ￣－．ｊ－故 障 进 行 排 除 。 电 压 正 常 、起 动 系 统 工 作 正 常 、发 动 有 无 压 力 。 如 果 软 管 中 有 压 力 且 可
捷达发动机电控系统故障检修方法
捷达发动机电控系统故障检修方法（1）在现代汽车维修中，电控系统故障诊断的工作量越来越大，对于一些汽车维修初级入门者，由于诊断步骤不正确容易走弯路，且耗费了很多时间。
笔者认为诊断步骤正确是诊断工作成功高效的保证，有了这个保证，对于疑难故障就会轻而易举地解决。
以下是笔者的实践体会，供同仁参考。
故障诊断步骤（1）初步观察打开发动机舱盖，观察发动机部件是否完整，真空管有无脱落，电线插接器有无松脱，是否存在漏油、漏液、漏气及漏电现象，发动机怠速运转是否平稳，排气管是否冒黑烟或有汽油味等异常现象。
（2）读码－清码－运行－再读码连接故障诊断仪查询故障码，要对读出的永久性和偶发性故障码进行记录，然后清除故障码。
起动发动机，待冷却液温度达到80 ℃以上，发动机高速运转几秒钟，创造故障再现条件，再次查询故障码并做记录。
%26lt;汽车维修者之家%26gt;（3）分析故障码使用维修手册查阅故障码产生的原因、影响及排除方法，对偶发性故障码也不能忽视。
如果未存储故障码，要考虑控制单元不能监视的元件，如桑塔纳时代超人轿车的点火线圈存在故障也不会有故障码显示，应采用其他方法判断是否存在故障。
（4）阅读数据流发动机要满足阅读数据流的条件，对于数据流中超出正常值的数据，应参照维修手册列出的故障原因进行分析。
数据流可以提供发动机运转状态的实时数据，能否正确全面地分析数据流体现着诊断者的技术水平。
（5）检查测量根据故障现象、故障码内容及数据流中的相关数值确定测量项目，可以使用万用表、二极管测试笔、废气分析仪、燃油压力表、真空表、气缸压力表、示波器、模拟信号发生器及喷油器检测清洗仪等仪器进行必要的测量，选择仪器的原则是能快速、准确地判断故障。
（6）排除故障根据以上工作记录并参照维修手册或相关资料，对故障进行分析，得出诊断结论和修理方案，如清洗节气门、气门和进气道，调整或更换元件，剥开线束查找故障点，以及清洁接地线等。
（7）竣工检验再次使用故障诊断仪、废气分析仪等设备进行检测，确认故障是否排除。
捷达发动机电控系统故障案例集锦
捷达发动机电控系统故障案例集锦故障现象：捷达ATi发动机转速表指针时走时不走，机油警告灯有时报警，自动变速器加速不跳挡，以上故障总是同时出现和消失。
检查分析：连接故障诊断仪V.A.G1551对发动机和自动变速器控制系统进行检测，未发现故障存储。
进入发动机控制系统读取相关数据流，设备显示发动机转速为840r/min，进入自动变速器控制系统，读取相关数据流，居然显示发动机转速为90r/min。
该车发动机转速信号由发动机转速传感器G28获取，然后将信号传送至发动机控制单元，再由发动机控制单元以2个途径输出：一路输入仪表板的发动机转速表，一路输入自动变速器控制单元。
自动变速器控制单元利用发动机转速信号、节气门开度信号及车速信号等控制换挡时机。
考虑到该车发动机系统工作完全正常，可以排除发动机转速传感器G28及相关线路出故障的可能性，因为一旦该传感器及线路出现问题将会影响发动机的正常运转。
对于机油警告灯报警的问题，是因为该系统与发动机转速信号也有关系。
在捷达车上，机油警告系统会在发动机怠速和发动机转速2000 r/min时检查机油压力是否正常。
当机油警告系统继电器接收不到发动机转速信号时，油压警告灯便会报警。
自动变速器和转速表同时发生故障，但发动机系统正常，说明故障只可能出现在发动机控制单元的输出部分或信号线上。
鉴于发动机控制单元有两个路径输出发动机转速信号，而两条线路同时出现故障的可能性也很小，因此我们判定故障发生在发动机控制单元上。
随后我们找来相同的控制单元进行替换试验，故障再未出现。
故障排除：在更换发动机控制单元并进行防盗控制单元与发动机控制单元的匹配后，故障排除。
故障现象：捷达AT、ABS故障警告灯报警。
故障检修：连接故障诊断仪V.A.G1552对ABS控制系统进行检测，设备显示系统中存在“01276——电机V64故障，偶发性”故障码。
产生此故障的原因有3个：（1）回流泵电机熔丝熔断或接触不良，造成有时导通、有时断路；捷达非优化线束车的该熔丝安装在继电器盒的上方，优化线束车的该熔丝安装在蓄电池上方，代号S178。
捷达轿车发动机故障检修
摘要捷达轿车发动机常见故障分类：发动机控制电路故障，发动机自身故障，其它外部故障。
排除故障思路：原则上先排除控制电路故障——再排除发动机自身故障——后排除其它外部故障。
一般来说，汽车发动机出现故障，不要不加分析地乱拆乱卸，首先要观察和诊断，查找出故障的部位，分析故障的原因，然后解体故障部位，确切地找出造成故障的原因，然后加以解决。
在排查故障时，有许多行之有效的方法，常用的有“排除法”——先分析出可能产生此故障的因素，然后逐项排查，最终找到故障的原因；还有“换件对比法”——就是用合格的或在别的发动机上正常使用的零部件替代怀疑产生故障的零部件进行对比，新的零部件换上后，一旦故障消失，则说明故障原因在此零部件上，必须更换或维修。
这种“换件对比法”有时能大大缩短判断故障的时间，起到事半功倍的效。
关键词：故障思路排除法换件对比法Jetta Engine Fault: Engine control circuit failure, the engine's own fault, other fault. Troubleshooting ideas: first, in principle, rule out the control circuit fault - and then ruled out engine failure itself - after the exclusion of other external fault. In general, car engine failure, do not split without analysis of random chaos unloading, the first observation and diagnosis, find out the fault location, analyze the causes, then the disintegration of the fault location, find out exactly caused the failure, then be addressed. In troubleshooting, there are many effective methods, commonly used in the "exclusion" - the first analysis of the factors that may be causing the failure, then by one investigation, and ultimately find the cause of the malfunction; there "for pieces of contrast" - is to use a qualified or other engine components used on the normal replace suspected faulty parts have compared the new parts put on, once the fault disappears, then the cause of the failure in this component, you must replacement or repair. This "for pieces of contrast" sometimes can greatly determine the failure rate at the time, play a multiplier effect.Keywords: Fault ideas for pieces of contrast exclusion目录绪论第一章捷达轿车常见故障一发动机启动困难或不能启动1原因分析与处理2动机功率不足3发动机温度过高4发动机无机油压力或压力过低5发动机机油油耗过高6发动机冒黑烟7 发动机冒白烟二发动机加速不良1发动机加速不良故障2故障诊断与排除要点三发动机异响1发动机异响特性的分析2发动机异响的检查四捷达轿车水温高故障1检查冷却系统2检查电控散热系统3检查水温监控系统五发动机其他工作不正常状态1在满负荷工作下转速太低2发动机转速下降过快3发动机转速波动第二章结论第三章参考文献第四章致谢绪论汽车是一个复杂的机械系统，它有数千种零件构成，其中发动机是动力源、是汽车的心脏，因此，发动机的检测对整车的性能至关重要，及时准确对发动机的状况作出判断并给出维修意见，这无疑提高了汽车的可靠性、经济性和安全性。
大众捷达轿车发动机点火系统故障诊断
前言随着汽车越来越多地进入社会与家庭，汽车爱好者及有关人员迫切希望了解汽车上一些系统的工作原理与维修。
其中现代汽车电气部分广泛采用的电子点火系统就是很重要的部分。
电子点火系统于1970年开发研制，它采用了多种型号的点火信号发生器来代替传统点火系统的断电器触点，由信号发生器产生触发或控制点火的信号，经点火控制器内的放大、整形等电路，最后控制大功率三极管的导通与截止，从而控制点火线圈初级电路的接通与切断。
点火控制器有以下优点：为无磨损部件，无需维修；高速不断火，能够满足高速多缸发动机的要求；火花能量大，点火可靠；次级电压上升快，对火花塞积炭不敏感等。
它可以提高点火电压和能量，保证发动机在各种使用工况下的正常点火，使混合气充分燃烧，保持较佳的工作状态，获得较好的燃油经济性。
随着电子技术的进步，汽车上相继出现了有触点和无触点的电子点火系统，特别是无触点的电子点火系统大大改善了点火性能，应用也越来越广泛，逐步取代了传统的蓄电池点火系统。
目前在世界范围内，发达国家所生产的汽车已全部采用微机控制的电子点火系统，我国目前也在淘汰传统的蓄电池点火系统，普及无触点的电子点火系统和微机控制的电子点火系统。
电子点火系统在我国车辆上也得到了广泛的应用，作为一个汽车人员，我们更应该掌握电子点火系统的结构、原理、以及常见的故障，而本论文针对诊断方法以及各部件的故障做了详细的介绍电子点火系统的诊断与维护一汽车电子点火系统1.1 汽车电子点火系统的概述电子点火系统可分为有分电器式和无分电器式两大类。
两者的主要组成和控制原理基本相同。
有分电器的电子点火系统，因为机械装置本身的局限性，无法保证在各种状况下点火提前角均处于最佳。
此外，由于分电器中的运动部件的磨损，又会导致驱动部件的松旷，影响点火提前角的稳定性和均匀性。
无分电器的电子点火系统是一种全电子化的点火系统。
它的突出优点是：由于无机械传动，减少了分火头与旁电极这一中间跳火间隙的能量损耗及由此产生的射频干扰，无机构磨损、不需调整，工作可靠。
捷达发动机控制单元内部故障检修方案设计毕业设计
目录前言 (1)一、故障现象 (1)二、发动机控制单元内部概述 (1)三、发动机控制单元内部故障诊断流程 (3)1.故障可能原因分析 (3)2.故障诊断流程图 (3)3.检查步骤 (4)四、发动机控制单元内部故障排除流程 (6)1.准备工作 (6)2.拆卸步骤 (6)3.安装步骤 (6)五、毕业设计总结 (7)六、致谢 (8)七、诚信申明 (9)图11.汽车发动机控制单元内部组成汽车发动机控制系统一般有进气系统、燃油供给系统、点火系统、电脑控制系统四大部分组成。
进气系统由空气滤清器、空气流量计、节气门、进气总管、进气歧管等组成，它为发动机可燃混合气提供所需空气；燃油供给系统由燃油泵、燃油滤清器、燃油压力调节器、喷油器和供油管等组成，它为发动机可燃混合气提供所需燃油；点火系统为发动机提供电火花，它由点火电子组件、点火线圈、火花塞、高压导线等组成；电脑控制系统由电子控制单元（ECU）和各种传感器组成，它控制燃油喷射时间和喷射量以及点火时刻。
发动机控制单元（ECU）是汽车发动机控制系统的核心，它可以根据发动机的不同工况，向发动机提供最佳空燃比的混合气和最佳点火时间，使发动机始终处在最佳工作状态，发动机的性能（动力性、经济型、排放性）达到最佳。
2.汽车发动机机电子控制单元（ECU）的主要功能：⑴喷油量控制发动机控制器（ECU）将进气量和发动机负荷作为主要控制信号，以确定喷油脉冲宽度（即基本喷油量），并根据循环水温度、进气温度、进气压力、尾气氧含量等信号修正喷油量，最后确定总喷油量。
⑵喷油正时控制采用多点顺序燃油喷射系统的发动机，ECU除了控制喷油量外，还要根据发动机各缸的点火顺序，将喷油时间控制在最佳时刻，以使燃油充分燃烧。
⑶断油控制减速断油控制：汽车在正常行驶中，驾驶员突然松开油门踏板时，ECU自动中断燃油喷射，直至发动机转速下降到设定的低转速时再恢复喷油。
超速断油控制：当发动机转速3检查步骤(1)使用sd929读取控制单元故障码（如下图）根据控制单元故障代码提示查看电路图：燃油泵继电器由J519供电，更换燃油泵继电器试车，故障未排除，更换J519故障再次出现(2)根据控制单元故障代码提示查看电路图:燃油泵继电器由J519供电,更换燃油泵继电器试车,故障未排除.更换J519故障再次出现.（如下图）(3)检查是否燃油泵线路有搭铁,使用万用表测量J519到燃油泵线路是否有断路和短路的现象（如下图）测量油泵电压为正常,可发现燃油泵正极只要钥匙打开状态,常供电.检查油泵继电器,常工作.(4)再看油泵继电器电路图,油泵继电器信号是由发动机控制单元提供,钥匙打开状态常给油泵继电器信号,油泵继电器常工作.检查发动机控制单元到油泵继电器线路,没发现有短路和断路现象（如下图）(5)通过诊断发现汽车发动机控制单元（ECU）本身存在故障。
毕业l捷达故障与检修解析
商丘工学院2012届毕业生毕业论文（设计）捷达轿车发动机常见故障分析与检修学生姓名：所属系部：机电工程学院专业班级：2009级汽车检测与维修指导教师：定稿时间： 2012年4月摘要捷达轿车发动机常见故障分类：发动机控制电路故障，发动机自身故障，其它外部故障。
排除故障思路：原则上先排除控制电路故障——再排除发动机自身故障——后排除其它外部故障。
一般来说，汽车发动机出现故障，不要不加分析地乱拆乱卸，首先要观察和诊断，查找出故障的部位，分析故障的原因，然后解体故障部位，确切地找出造成故障的原因，然后加以解决。
在排查故障时，有许多行之有效的方法，常用的有“排除法”——先分析出可能产生此故障的因素，然后逐项排查，最终找到故障的原因；还有“换件对比法”——就是用合格的或在别的发动机上正常使用的零部件替代怀疑产生故障的零部件进行对比，新的零部件换上后，一旦故障消失，则说明故障原因在此零部件上，必须更换或维修。
这种“换件对比法”有时能大大缩短判断故障的时间，起到事半功倍的效。
关键字：维修，发动机，常见故障，检修目录摘要 (1)1.1、原因分析及处理： (3)1.1.1燃油不足导致无法吸上燃油或燃油质量及燃油供油管路问题处理： (3)1.1.2喷油泵问题处理： (4)第二章．发动机功率不足。
(4)1.2.1调速器故障及处理： (4)1.2.2发动机停车杆不在工作位置的处理： (5)1.2.3燃烧空气故障及处理 (5)1.2.4排气背压问题的处理： (5)1.2.5燃油系统故障及处理 (5)第三章发动机温度过高 (6)1.3.1故障及处理： (6)1.3.2燃烧空气问题 (6)1.3.3排气背压问题 (6)1.3.4燃油系统问题 (7)1.3.5润滑系统问题 (7)第四章发动机无机油压力或压力太低。
(7)1.4.1润滑油位及质量问题 (7)1.4.2装配与维修问题 (7)1.4.3机油温度问题 (7)1.4.4机油循环问题 (8)第五章发动机机油油耗过高 (8)1.5.1发动机负荷问题 (8)1.5.2机油油位和机油质量问题 (8)1.5.3漏油问题 (8)第六章发动机冒蓝烟 (9)第七章发动机冒白烟 (9)1.7.1冷态启动问题 (9)1.7.2燃油系统问题 (10)1.7.3发动机本身问题 (10)第八章发动机冒黑烟 (10)1.8.1燃烧空气问题 (10)1.8.2排气背压问题 (10)1.8.3燃油系统问题 (11)1.8.4发动机问题 (11)第九章发动机其它工作不正常的状态。
捷达发动机电控系统故障实例
捷达发动机电控系统故障实例（3）故障10车型：捷达CTX故障现象：发动机起动困难，怠速严重抖动。
检查分析：连接故障诊断仪V.A.G1552对发动机电控系统进行检测，发现了“00522——冷却液温度传感器G62断路/对正极短路” 的故障码。
阅读数据流发现发动机冷车时发动机冷却液温度居然为-46 ℃，这与此时的发动机温度绝对不相符。
起动发动机待车热后，发动机冷却液温度为80.5 ℃。
由于发动机控制单元监控的发动机冷却液温度范围是-46～140 ℃，当冷却液温度传感器(图9)信号线断路或与正极短路时，相当于冷却液温度传感器电阻值无穷大，故起动时冷却液温度信号为-46 ℃，此时发动机将以很浓的混合气起动，所以发动机起动困难。
起动后，发动机控制单元将以温度值80 ℃替代实际温度，由于空燃比不精确，所以导致发动机怠速抖动。
图9 冷却液温度传感器检查从冷却液温度传感器至发动机控制单元之间的线束，结果发现线束与制动真空助力管相摩擦后被磨断，线束中的冷却液温度传感器信号线已断开。
故障排除：将损坏的线束连接好后，故障排除。
故障11车型：捷达GiF故障现象：车速升至80 km/h时无法再提速，怠速时发动机抖动。
检查分析：连接故障诊断仪V.A.G1552对发动机电控系统进行检测，发现“00525——氧传感器信号不可靠”。
阅读数据流发现λ调节数值为-18.5%，规定范围是-10%～＋10%，该车数据超过了规定范围，说明该车混合气过稀。
用燃油压力表测量油压正常，检查线路发现氧传感器(图10)插头到发动机控制单元之间的线束，有一小段线束与车身紧密接触的地方被磨破。
氧传感器到发动机控制单元间的线束被磨破与车身搭铁后，造成氧传感器信号电压长期为0 V。
虽然这是错误信号，但发动机控制单元却将混合比调节变浓，燃油过浓会使发动机功率下降，怠速不稳，尾气排放超标。
图10 氧传感器故障排除：更换发动机控制单元右侧线束后，故障排除.故障12车型：捷达GTX故障现象：收油门换挡及减速时发生熄火现象。
捷达轿车发动机常见故障分析与检修
捷达轿车发动机常见故障分析与检修摘要我国汽车产业的飞速发展以及相关产业链的兴起，为正在发展中的中国带来了举足轻重的经济效应，也使人们的生活方式、水平有了日新月异的变化。
但与此同时，与其他发达国家一样，我国也难逃车祸居高不下和环境污染日趋严重的厄运。
为了缓解这一压力，降低汽车对人们带来的这些负面影响，汽车常见故障的一些检测、维修显得尤为重要。
及时地对发动机各系统进行维护与保养，提前对发动机故障进行有效预防，发现故障能快速地做出准确的诊断并加以排除，可以有效防止汽车发生故障,加强车辆安全。
因此本文主要就针对捷达轿车发动机的一些常见故障如：启动困难、怠速不稳、加速不良、发动机失速等做出了分析并提出了相应维修措施。
关键词：怠速不稳；启动困难；加速不良；发动机失速Jetta cars engine trouble analysis and maintenanceAbstractThe rapid development of China's automotive industry and relevant industry. For developing China brings key economic effect, also make the way people live, is changing. But meanwhile. And other developed countries, China too high and environmental pollution accident of serious! In order to alleviate the pressure to bring people reduce vehicle. These negative effects, some of the common faults car testing, maintenance is particularly important! To timely engine each system maintenance, fault of engine can effectively prevent and find fault diagnosis of quickly and accurately, and can effectively prevent the exclusion auto fault, strengthen the vehicle safety. This article mainly for jetta cars some common faults of engine start-up difficulties, such as: the idle instability, acceleration,engine stalled on analysis and puts forward some corresponding measures.Key words: Idle instability; Start difficulties; Accelerate bad; Engine stalled目录1 前言 (1)2 捷达发动机简介 (2)3捷达电控发动机系统组成及工作原理 (4)3.1空气供给系统 (4)3.2燃油供给系统 (5)3.3电子控制系统 (6)4 常见故障的分析与检修 (8)4.1检修注意事项 (8)4.2发动机常见故障分析与检修 (9)4.3故障分析与检修总结 (17)结论 (20)致谢 (21)参考文献 (22)1前言据一汽-大众销售公司销售部统计，截止今年捷达销售量已达182万辆，而且还以每个月2万辆的速度增长。
电控发动机故障检修程序和一般步骤
电控发动机故障检修程序和一般步骤
图2-121 电控发动机基本检查的检修程序
电控发动机故障检修程序和一般步骤
3）电控发动机故障诊断的一般步骤
电控发动机的常见故障有不易起动、起动后立即熄火、怠 速不稳、怠速过高、行驶无力、加速不良、回火放炮、缺腿喘 气、冒烟、耗油量过大等。
任何一种故障的产生，都可能有多种原因。怎样从众多原 因中去伪存真，较简捷地把真正的故障找出来，确实需要熟练 地掌握发动机的结构及工作原理，特别是对较为复杂的发动机 电子控制系统。只有这样，分析、诊断和排除故障才能有理有 据，不致盲动。当然，除对发动机的基础理论知识全面了解和 掌握以外，排除故障的技巧与实际经验也是不可少的。
电控发动机故障检修程序和一般步骤
（2）进行故障性质的确定。当电控发动机存在故障时，首先 观察发动机电控系统自诊断故障指示灯“CHECK ENGINE（检查 发动机）”的状况。若此灯在发动机运转过程中点亮，则说明电控 发动机有故障，故障自诊断系统能够监测到的故障一般与电控系统 有关，此时可通过一定方法调取微机内存储的故障代码，根据故障 代码查找故障原因。
汽车发动机电控技术
电控发动机故障检修程序和一般步骤
（1）确定发动机是否存在故障。发动机在实际运行中，随着汽车 行驶里程的增加，其技术状况必然要发生一定的变化，那么，哪些变化 是正常变化，哪些变化是故障现象呢？这是正确进行汽车故障诊断首先 要解决的问题。在电控发动机故障中，有些故障的现象比较明显，有些 却不太明显。对于现象明显的故障，一般不需要进行专门的试验或测试 就可以确定发动机存在故障，如发动机无法运转、汽车行驶无力、排气 管放炮等故障现象。而对另外一些故障，其故障现象不太明显，必须通 过专门的试验甚至是测试方可确定，如燃油消耗量大、排气污染超标等 故障现象。
汽车电控发动机系统故障诊断与维修技术
汽车电控发动机系统故障诊断与维修技术汽车电控发动机系统是现代汽车中的重要组成部分，它通过电子控制单元（ECU）对发动机进行精准控制，保证汽车的正常运行和性能表现。
汽车电控发动机系统在长期使用过程中，也会出现各种故障，需要及时诊断和维修。
本文将介绍汽车电控发动机系统常见的故障诊断与维修技术，帮助广大车主和维修人员更好地了解和处理这方面的问题。
一、故障诊断方法1. 故障代码诊断现代汽车配备了诊断接口，可以通过连接诊断工具读取发动机系统的故障代码。
这些故障代码通常包含了发动机系统的各种传感器和执行器的故障信息，可以帮助快速锁定故障位置。
一旦发动机出现异常，首先应该通过读取故障代码进行诊断。
2. 数据流诊断除了故障代码，诊断工具还可以通过数据流功能读取发动机系统的各种实时数据，如水温、氧传感器数据、节气门位置等。
通过这些数据可以判断发动机系统的工作状态，从而定位故障原因。
3. 观察灯光和声音当发动机系统出现故障时，车辆仪表盘上的灯光和发动机工作时的异常声音也会发出提示。
比如发动机故障指示灯可能会亮起，或者发动机工作时会出现异常噪音。
这些都可以作为进一步诊断的参考依据。
二、常见故障及维修技术1. 传感器故障发动机系统中包括了多种传感器，如进气温度传感器、氧传感器、节气门位置传感器等。
当这些传感器出现故障时，会导致发动机性能下降、油耗增加甚至无法启动。
对于这些传感器故障，通常需要更换故障传感器，维修人员可以通过诊断工具读取故障代码和数据流信息，验证传感器的工作状态，从而确定故障原因并进行更换。
2. 点火系统故障发动机点火系统是保证汽车正常工作的重要系统之一，包括了点火线圈、火花塞等部件。
当点火系统出现故障时，会导致发动机无法正常工作，甚至无法启动。
对于这类故障，维修人员需要通过测量点火线圈的电阻或者使用专业的点火系统测试仪器进行诊断，从而确认故障部件并进行更换。
发动机进气系统是保证发动机正常工作的重要组成部分，包括了空气滤清器、节气门、进气岐管等部件。
发动机电子控制系统故障诊断与排除方法
发动机电子控制系统故障诊断与排除(DEUTZ) 汽车电子控制系统故障绝大多数都发生在传感器、执行器、连接器和线束等部件上，ECU 出现故障的可能性很小，汽车行驶10万公里ECU故障约占总故障的千分之一。
因此，检查排除电子控制系统故障主要是检修零部件、连接器和线束。
只有确认所有零部件正常之后，才能判定ECU有故障。
诊断和排除程序：电控发动机汽车是以电子控制系统为核心而工作的。
当电控汽车发生故障时，其诊断程序和方法可按下述程序进行诊断与检修。
1.向用户询问有关情况。
如故障产生时间、产生条件（包括天气、气温、道路情况以及发动机工况等）；故障现象或症状；故障发生频率；是否进行过检修以及检修过哪些部位等。
2.进行直观检查。
即检查电子控制系统的控制部件是否正常；电气线路连接器或接头有无松动、脱接；导线有无断路、搭铁、错接以及烧焦痕迹；管路有无折断、错接或凹瘪等。
部分传感器与执行器对发动机性能的影响如表所示，熟悉传感器与执行器对发动机以及车辆运行状态的影响，对迅速诊断与排除故障极为重要。
汽车电子控制系统控制部件对发动机工作性能的影响3.检查非电控部分（如油路、气路等）是否工作正常。
4.利用诊断仪试读取故障代码。
按故障代码表指示的故障原因和部位逐一排除故障。
5.在实际的维修过程中，为了能快速解决问题，排除故障，最便捷的方法就是在诊断出故障部件后采用新件替换，这样能够以最快速的方法解决问题。
找到故障部件后，查找问题原因要容易得多。
一、故障自诊断系统的功能电控单元具有实时自诊断功能，一旦电控单元(ECU)检测出故障，会将故障信息以及当前的环境信息存储到电控单元中，同时在仪表盘上的故障指示灯闪亮，通知驾驶者需要去维修站进行维修！在维修站由维修人员使用专门的诊断工具连接到电控单元上，读出故障信息。
自诊断系统的功能包括三个方面：一是检测控制系统工作情况，一旦发现某只传感器或执行器参数异常，就立即发出报警信号；二是将故障内容编成代码（称为故障代码）存储在电控单元中，以便维修时调用及排查时参考；三是启用相应的备用功能（失效保护功能），使控制系统处于应急状态，保证发发动机的基本运行。
发动机电控系统故障诊断与检修方法
发动机电控系统故障诊断与检修方法△1—1 84发动机电控系统故障诊断与检修方法有哪些?(1)问诊：向用户询问故障出现的情形、发生条件、故障现象和是否检修过等情况。
(2)判断并检查有无机械故障，若是机械故障进行步骤(3)，否则转至步骤(5)。
(3)对机械故障进行修理。
(4)验证机械故障排除后，故障现象是否消失，若消失，结束检查。
否则，说明吸粪车电控汽油喷射系统有故障，继续检查。
(5)读取故障代码，并验证故障代码是否存在，若存在，转至步骤(7)，若不存在，继续检查。
(6)”用故障征兆模拟方法来验证故障，并修理检出的故障，转至步骤(9)。
(7)根据故障代码表来确定故障位置，若故障代码显示正常，而故障仍存在，需根据维修资料提供的故障征兆一览表或修理经验来诊断故障。
(8)根据故障代码指示的故障或诊断出的故障逐个将故障排除。
(9)验证故障是否全部排除，若没有排除转至步骤(1)，若全部排除，结束检查。
1—1 85发动机电控系统维修一般注意事项有哪些?(1)不论高压清洗车发动机是否在运转，只要点火开关接通，不可断开任何12V电气工作装置。
因为在断开这些装置时，由于线圈的自感作用，会产生很高的瞬时电压，最高可达近万伏，这样高的电压会使ECU及传感器严重受损或直接影响使用寿命。
(2)在拆卸电控系统各电线接头时，首先关掉点火开关，并拆下蓄电池负极柱上的电缆线(搭铁线)。
(3)在拆电线之前，应读取故障代码，否则，故障代码几十秒钟后就会清除。
(4)安装蓄电池时，特别注意正负极，切勿错接，否则将严重损坏电脑。
(5)检查作业时不要吸烟，车辆要远离易燃物，以防意外事故发生。
(6)电脑零部件不能受到剧烈震动，安装时要小心。
(7)电脑本身的故障很少，需检查时应用专用仪器，一般不允许在修理作业时拆修。
(8)燃油喷射系统故障很少，常见故障往往是接地线不良引起的，所以要保持各接头和接线柱的清洁和接触可靠。
(9)跨接启动其他车辆或用其他车辆跨接启动本车时，须先断开点火开关，才能装拆跨接电缆线。
电控发动机系统常见故障诊断以及和检修
主题简介
01
02
03
电控发动机系统
介绍电控发动机系统的基 本概念、组成和工作原理， 以及其在现代汽车工业中 的重要地位。
常见故障
列举电控发动机系统常见 的故障类型，如传感器故 障、执行器故障、控制单 元故障等。
诊断与检修
阐述电控发动机系统故障 诊断和检修的基本流程和 方法，以及相关工具和设 备的使用。
目的和意义
提高车辆性能
延长使用寿命
通过及时诊断和修复电控发动机系统故障 ，可以确保发动机处于良好的工作状态， 从而提高车辆的整体性能。
有效的故障诊断和检修可以预防潜在问题 的发生，从而延长电控发动机系统的使用 寿命。
降低维修成本
提高安全性
早期发现和解决故障可以避免重大损坏和 昂贵的维修费用，降低车辆维修成本。
REPORTING
WENKU DESIGN
传感器检修
总结词
详细描述
传感器是电控发动机系统中的重要组成部分， 负责监测和传输各种参数，如温度、压力、 转速等。
在检修过程中，需要检查传感器的外观是否 损坏，测量其电阻或电压是否在正常范围内， 如果异常则更换相应传感器。
执行器检修
总结词
执行器是根据控制单元的指令来执行动作的 部件，如喷油器、点火线圈等。
及时的故障诊断和修复有助于确保车辆的 安全运行，减少因发动机故障导致的意外 事故。
PART 02
电控发动机系统概述
REPORTING
WENKU DESIGN
电控发动机系统简介
• 电控发动机系统是一种先进的发动机控制系统，通 过电子控制单元（ECU）对发动机的燃油喷射、点 火和排放等系统进行精确控制，以提高发动机的性 能和燃油经济性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
捷达发动机电控系统故障检修方法（1）在现代汽车维修中，电控系统故障诊断的工作量越来越大，对于一些汽车维修初级入门者，由于诊断步骤不正确容易走弯路，且耗费了很多时间。
笔者认为诊断步骤正确是诊断工作成功高效的保证，有了这个保证，对于疑难故障就会轻而易举地解决。
以下是笔者的实践体会，供同仁参考。
故障诊断步骤（1）初步观察打开发动机舱盖，观察发动机部件是否完整，真空管有无脱落，电线插接器有无松脱，是否存在漏油、漏液、漏气及漏电现象，发动机怠速运转是否平稳，排气管是否冒黑烟或有汽油味等异常现象。
（2）读码－清码－运行－再读码连接故障诊断仪查询故障码，要对读出的永久性和偶发性故障码进行记录，然后清除故障码。
起动发动机，待冷却液温度达到80 ℃以上，发动机高速运转几秒钟，创造故障再现条件，再次查询故障码并做记录。
%26lt;汽车维修者之家%26gt;（3）分析故障码使用维修手册查阅故障码产生的原因、影响及排除方法，对偶发性故障码也不能忽视。
如果未存储故障码，要考虑控制单元不能监视的元件，如桑塔纳时代超人轿车的点火线圈存在故障也不会有故障码显示，应采用其他方法判断是否存在故障。
（4）阅读数据流发动机要满足阅读数据流的条件，对于数据流中超出正常值的数据，应参照维修手册列出的故障原因进行分析。
数据流可以提供发动机运转状态的实时数据，能否正确全面地分析数据流体现着诊断者的技术水平。
（5）检查测量根据故障现象、故障码内容及数据流中的相关数值确定测量项目，可以使用万用表、二极管测试笔、废气分析仪、燃油压力表、真空表、气缸压力表、示波器、模拟信号发生器及喷油器检测清洗仪等仪器进行必要的测量，选择仪器的原则是能快速、准确地判断故障。
（6）排除故障根据以上工作记录并参照维修手册或相关资料，对故障进行分析，得出诊断结论和修理方案，如清洗节气门、气门和进气道，调整或更换元件，剥开线束查找故障点，以及清洁接地线等。
（7）竣工检验再次使用故障诊断仪、废气分析仪等设备进行检测，确认故障是否排除。
对于发动机行驶熄火、加速闯车及动力不足的故障必须进行路试，待故障完全排除后方能竣工交车。
如果故障仍未排除或未全部排除，根据需要再重复以上的诊断步骤。
%26lt;汽车维修者之家%26gt;只要具有坚强的自信心、正确的诊断步骤、认真的检查测量及缜密的分析思路，任何故障都不会难住诊断者。
故障1 急加速发动机熄火车型：捷达ATi故障现象：急加速时发动机熄火，出故障后用故障诊断仪V．A．G1551清除故障码就能正常行驶，故障有时一个月出现1次，有时一天出现2次。
检查：连接故障诊断仪V．A．G1551进行检测，设备提示发动机负荷信号错误。
维修手册提示故障原因是节气门体、进气压力传感器（图1）或控制单元有故障，经检测节气门体、进气压力传感器和连接线路均正常。
之后用示波器分别观察了节气门电位计G69和输入自动变速器控制单元的节气门电位计信号的波形，2个信号波形差异过大，输入自动变速器控制单元的波形几乎是一条直线。
图1 进气压力传感器分析：自动变速器控制单元主要根据节气门电位计信号和车速信号进行升挡和降挡，如果节气门电位计信号失准，将会使得换挡时机不准确，甚至出现加速熄火的现象。
上面检测说明发动机控制单元输出的节气门电位计信号有错误，而问题是由发动机控制单元造成的。
故障排除：更换发动机控制单元（图2）后，故障排除。
图2 发动机控制单元本文主题词：电控发动机检修方法维修捷达发动机电控系统故障检修方法（2）故障2 下雨后发动机不能起动车型：捷达GiF故障现象：发动机不能起动，用户陈述此故障是在一场雨后发生。
检查：使用故障诊断仪V．A．G1551检测，设备不能进入发动机控制系统。
怀疑发动机控制单元出现问题，准备拆下发动机控制单元进行检查。
当拆开风挡玻璃下方的流水板后，发现流水槽内存有积水。
将阻塞泄水孔（图3）的杂物取出后，积水随之流出。
图3 泄水孔被堵塞分析：发动机控制单元安装在流水槽左侧，由于导水槽的泄水孔被树叶等杂物阻塞，当下雨或洗车时，若水不能及时排出，便会浸湿控制单元。
因此在车辆维护中一定要检查流水槽左右两侧的泄水孔，并取出相应的杂物。
故障排除：将发动机控制单元插头断开并用压缩空气吹干后，设备仍然不能进入发动机控制系统，由此判定发动机控制单元已经损坏。
在更换新的控制单元后，查询数据流完全正常，该车竣工出厂。
故障3 稳态加速工况法检测NO超标车型：捷达AT故障现象：该车在利用稳态加速工况法检测废气排放不合格，其中CO和HC正常，NOx超标。
检查：清洗喷油器、燃烧室积炭，更换火花塞，均未见效。
分析：查看该车发动机控制单元的零件号为L06A 906 018 EL，感觉有点问题。
经查阅资料，发现发动机控制单元虽然零件号相同，但有4种尾缀：G、EL、EK及GE。
尾缀G表示系统装备三元催化器但版本较低，是过渡型；EL表示系统无三元催化装置；EK表示系统装备三元催化装置，不带防盗；GE表示系统装备三元催化装置，带防盗。
经检查，该车装备了三元催化装置，另外，虽然装有防盗控制单元，但无发动机控制单元防盗功能，所以应安装尾缀为EK的发动机控制单元。
%26lt;汽车维修者之家%26gt;故障排除：在将原尾缀为EL的控制单元更换成EK的控制单元（图4）后，经检测，废气排放合格。
图4 正确尾缀的控制单元故障4 发动机不能起动车型：捷达GiX故障现象：起动车辆时，起动机转速正常，发动机不能起动，曾去过路边修理部，建议用户更换发动机线束。
检查：连接故障诊断仪V．A．G1552进入发动机控制系统，设备显示发动机电控单元不能通讯。
在车辆起动时，检查火花塞无高压火产生。
分析：根据上述两项检查结果，可以判定发动机控制单元未工作。
一般发动机控制单元不工作的原因有2个：一是控制单元未通电，二是控制单元损坏。
捷达GiX轿车装备的是西门子公司的SIMOS 3PW发动机管理系统，发动机控制单元为121针脚，1、2号脚为接地线，61号脚为点火开关火线，62号脚为常火线。
拔下发动机控制单元插头，对插头线束端进行测量，1、2号脚接地电阻为零，61号脚在打开点火开关的情况下对地电压为12 V，62号脚对地电压为零。
经分析线路图，得知连接控制单元62号脚的是一根红色电线，截面积为0．35 mm2，该线另一端连接到继电器盒G2插头的第9脚（G2是白颜色9脚插头）。
测量该导线，导线中间无断路故障，测量继电器盒G2插头的第9脚电压为12 V，而测量控制单元的62号脚无电压。
上述测量结果没有道理，但仔细一想应该这样解释：测G2插头第9脚时表笔从插头第9脚背面使劲插入，这样可以把第9脚插头按实，表笔拿开后第9脚又断路了，所以测量控制单元62脚无电压。
故障排除：拆下继电器盒，发现继电器盒G2插头的第9脚缩进仅露出一点，插入插头使得此针接触不上。
更换继电器盒将所有插头连接好后，连接V．A．G1552顺利与发动机控制单元通讯，清除故障码后，起动发动机一切正常。
故障5 发动机起动困难车型：捷达GTX故障现象：发动机不能起动。
检查：连接故障诊断仪V．A．G1551检测发动机控制系统无故障码。
起动发动机时发现电动燃油泵不工作，且无高压火。
后来又发现发动机控制单元有时不能通讯，故决定检查发动机控制单元的电源线和接地线，其他接地点都良好，但发现控制单元旁边的搭铁点接线柱（图5）上有一层油漆。
图5 控制单元的接地点分析：该车曾因出事故而做过钣金和喷漆修理，当时对这个接地点的油漆没有清除，修复后的一段时间没有出现故障，时间久后此处接地不良，最终导致车辆不能起动。
故障排除：打磨紧固后进行测试，每次起动一次成功。
%26lt;汽车维修者之家%26gt;本文主题词：电控发动机检修方法维修捷达发动机电控系统故障检修方法（2）故障2 下雨后发动机不能起动车型：捷达GiF故障现象：发动机不能起动，用户陈述此故障是在一场雨后发生。
检查：使用故障诊断仪V．A．G1551检测，设备不能进入发动机控制系统。
怀疑发动机控制单元出现问题，准备拆下发动机控制单元进行检查。
当拆开风挡玻璃下方的流水板后，发现流水槽内存有积水。
将阻塞泄水孔（图3）的杂物取出后，积水随之流出。
图3 泄水孔被堵塞分析：发动机控制单元安装在流水槽左侧，由于导水槽的泄水孔被树叶等杂物阻塞，当下雨或洗车时，若水不能及时排出，便会浸湿控制单元。
因此在车辆维护中一定要检查流水槽左右两侧的泄水孔，并取出相应的杂物。
故障排除：将发动机控制单元插头断开并用压缩空气吹干后，设备仍然不能进入发动机控制系统，由此判定发动机控制单元已经损坏。
在更换新的控制单元后，查询数据流完全正常，该车竣工出厂。
故障3 稳态加速工况法检测NO超标车型：捷达AT故障现象：该车在利用稳态加速工况法检测废气排放不合格，其中CO和HC正常，NOx超标。
检查：清洗喷油器、燃烧室积炭，更换火花塞，均未见效。
分析：查看该车发动机控制单元的零件号为L06A 906 018 EL，感觉有点问题。
经查阅资料，发现发动机控制单元虽然零件号相同，但有4种尾缀：G、EL、EK及GE。
尾缀G表示系统装备三元催化器但版本较低，是过渡型；EL表示系统无三元催化装置；EK表示系统装备三元催化装置，不带防盗；GE表示系统装备三元催化装置，带防盗。
经检查，该车装备了三元催化装置，另外，虽然装有防盗控制单元，但无发动机控制单元防盗功能，所以应安装尾缀为EK的发动机控制单元。
%26lt;汽车维修者之家%26gt;故障排除：在将原尾缀为EL的控制单元更换成EK的控制单元（图4）后，经检测，废气排放合格。
图4 正确尾缀的控制单元故障4 发动机不能起动车型：捷达GiX故障现象：起动车辆时，起动机转速正常，发动机不能起动，曾去过路边修理部，建议用户更换发动机线束。
检查：连接故障诊断仪V．A．G1552进入发动机控制系统，设备显示发动机电控单元不能通讯。
在车辆起动时，检查火花塞无高压火产生。
分析：根据上述两项检查结果，可以判定发动机控制单元未工作。
一般发动机控制单元不工作的原因有2个：一是控制单元未通电，二是控制单元损坏。
捷达GiX轿车装备的是西门子公司的SIMOS 3PW发动机管理系统，发动机控制单元为121针脚，1、2号脚为接地线，61号脚为点火开关火线，62号脚为常火线。
拔下发动机控制单元插头，对插头线束端进行测量，1、2号脚接地电阻为零，61号脚在打开点火开关的情况下对地电压为12 V，62号脚对地电压为零。
经分析线路图，得知连接控制单元62号脚的是一根红色电线，截面积为0．35 mm2，该线另一端连接到继电器盒G2插头的第9脚（G2是白颜色9脚插头）。
测量该导线，导线中间无断路故障，测量继电器盒G2插头的第9脚电压为12 V，而测量控制单元的62号脚无电压。
