电脑周边Cable产品介绍
USB2.0-CABLE-技术参数
5.1 USB的线材结构要求：
信号导体 28AWG(7/0.127)TC
绝缘 导体：28AWG~20AWG(7/0.127~7/0.30)TC
绝缘：SR-PVC，红/黑 屏蔽：铝箔 地线：28AWG(7/0.127)TC 编织：16/5/0.10TC 护套：PVC
白/绿
5.1 USB的线材结构要求：
Mini B型： :
5.2 插头加工
根据不同的使用场合选用不同的端子，最大传输距离为4M。 现本厂有USB 2.0认证的型式: USB A to USB B，
USB A to min B 本厂实际生产的则有 A(公) to A(母)(如本厂产品：UAA021)， A(公) to A(公)(如本厂产品：UAA011)， A to B(如本厂产品：USB007)， A to mini B(如厂产品：USB201)， A to Open (暂没有上目录册)。 为提升产品的性能和档次可以加上磁芯。
USB Assembly设计规范
USB是Universal Serial Bus的英文缩 写，即通用串行总线，是计算器系统 的一种新型通信协议。目前，计算器 系统各外围设备的接口没有统一的标 准，如键盘接口为圆形，打印机是9针 或25针长方形并行接口(Parallel Port)， 鼠标则是9针圆形串行接口(Serial Port) 等，所以不同的外围设备与计算器主 机连接时，需有专门的接口与联 机．导致计算器主机接口多，联机复
USB Assembly设计规范
USB是Universal Serial Bus的简称。
它是一种可以同时处理计算机与具有USB接口的多种外 设之间通信的电缆总线。这些连接到计算机上的外设 共同分享USB的带宽。USB的分时处理机制真正在硬 件的意义上实现了计算机外设的即插即用。
cable

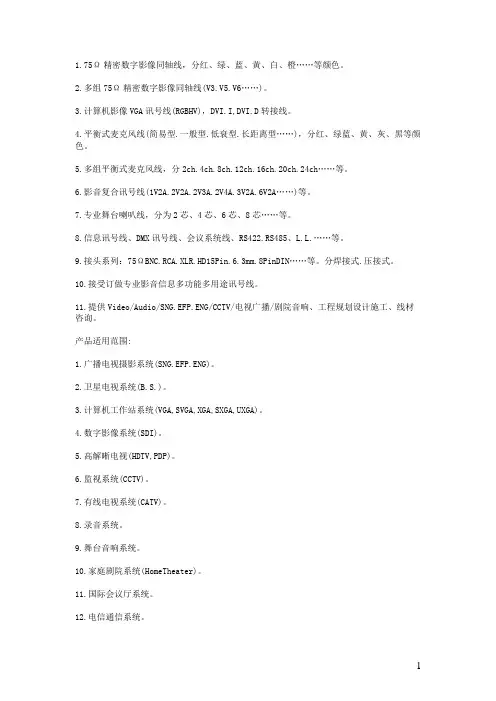

1.75Ω精密数字影像同轴线，分红、绿、蓝、黄、白、橙……等颜色。
2.多组75Ω精密数字影像同轴线(V3.V5.V6……)。
3.计算机影像VGA讯号线(RGBHV)，DVI.I,DVI.D转接线。
4.平衡式麦克风线(简易型.一般型.低衰型.长距离型……)，分红、绿蓝、黄、灰、黑等颜色。
5.多组平衡式麦克风线，分2ch.4ch.8ch.12ch.16ch.20ch.24ch……等。
6.影音复合讯号线(1V2A.2V2A.2V3A.2V4A.3V2A.6V2A……)等。
7.专业舞台喇叭线，分为2芯、4芯、6芯、8芯……等。
8.信息讯号线、DMX讯号线、会议系统线、RS422.RS485、L.L.……等。
9.接头系列：75ΩBNC.RCA.XLR.HD15Pin.6.3mm.8PinDIN……等。
分焊接式.压接式。
10.接受订做专业影音信息多功能多用途讯号线。
11.提供Video/Audio/SNG.EFP.ENG/CCTV/电视广播/剧院音响、工程规划设计施工、线材咨询。
产品适用范围:1.广播电视摄影系统(SNG.EFP.ENG)。
2.卫星电视系统(B.S.)。
3.计算机工作站系统(VGA,SVGA,XGA,SXGA,UXGA)。
4.数字影像系统(SDI)。
5.高解晰电视(HDTV,PDP)。
6.监视系统(CCTV)。
7.有线电视系统(CATV)。
8.录音系统。
9.舞台音响系统。
10.家庭剧院系统(HomeTheater)。
11.国际会议厅系统。
12.电信通信系统。
75Ω精密数字同轴线系列产品型号1262产品型号1603S(绞线)NEW!75Ω低衰减精密数字影像软性同轴线外径:3.1mm(红.绿.蓝.黄.白.橙)75Ω低衰减精密数字影像软性同轴线外径:7.0mm(紫)适用于HDTV.PDP.SDI.SNG产品型号1306(单线),1303S(绞线)产品型号1680,169675Ω低衰减精密数字影像(软性)同轴线外径:4.5mm(红.绿.蓝.黄.白.橙)75Ω低衰减精密数字影像同轴线外径:7.0mm(红.蓝)产品型号1505产品型号180075Ω低衰减精密数字影像同轴线外径:6.0mm(红.绿.蓝.黄.白.橙)75Ω低衰减三层隔离精密数字影像同轴线外径:8.0mm(绿)适用于HDTV.PDP.CAMPLEX.SDI产品型号1503S(绞线)产品型号1833S(绞线)NEW!75Ω低衰减精密数字影像软性同轴线外径:6.0mm(蓝)75Ω低衰减双层隔离数字影像软性同轴线外径:8.0mm(棕)适用于HDTV.PDP.CAMPLEX.SDI75Ω多组精密数字影像同轴线(V3.V5.V6…)系列产品型号1262-2产品型号V5-1306,V5-1303S,V5-150575Ω多组精密数字影像同轴线SCable(Y.C.)26AWG外径:8mm75Ω多组精密数字影像同轴线(V5-1306外径:14mm,V5-1303S外径:16mm,V5-1505外径19mm(R.G.B.H.V)产品型号1262-5产品型号V6-1306,V6-1303S,V6-150575Ω多组精密数字影像同轴线外径:10.5mm(R.G.B.H.V.)75Ω多组精密数字影像同轴线(V6-1306外径15mm,V6-1303S外径:16.5mm,V6-1505外径21mm)(R.G.B.H.V.V)产品型号1262-6应用介绍75Ω多组精密数字影像同轴线外径:11.5mm(R.G.B.H.V.V)V31.(红.绿.蓝.)2.(视讯.音讯(左.右))V51.(红.绿.蓝.垂直.水平)2.(红.绿.蓝.音讯(左.右))V61.(红.绿.蓝.垂直.水平.视讯)2.(红.绿.蓝.S*2.视讯)3.(红.绿.蓝.视讯.音讯(左.右))产品型号V3-1306,V3-150575Ω多组精密数字影像同轴线(V3-1306外径13.5mm,V3-1505外径16.5m m)(R.G.B.)平衡式麦克风线系列产品型号6020产品型号6080音效线(机柜用)外径4mm星型长距离麦克风线外径6mm产品型号PM6038产品型号DP206软性麦克风线(红.绿.蓝.黑.黄.棕.橙.灰.)外径6mm数字麦克风线外径7mm产品型号6060产品型号SV208精密麦克风线(白)铜箔隔离.低干扰外径5mm铁弗龙.镀银麦克风线外径4.5mm(进口商品)多组平衡式麦克风线系列产品型号P4E4-2AT产品型号PM203多组麦克风线系列多组麦克风线(Lownoise)外径9.3mmPM203-4ch外径11mm,8ch外径15.4mm,12ch外径19.5mm,16ch,20ch….系列(使用于Stage...)影音复合讯号线系列产品型号AV2010NEW!产品型号9172(1影像2音讯)复合电缆(适用于TV…)外径10.8mm(3影像2音讯4C)多功能讯号线(适用于SNGEFP…)产品型号K-10(2影像2音讯4C)多功能讯号线(使用于TV…)产品型号2313(2影像3音讯)多功能讯号线（使用于SNGEFP…）产品型号2415(2影像4音讯)多功能讯号线（使用于SNGEFP…）信息讯号控制线、DMX讯号线系列产品型号3A4D产品型号2A1P信息讯号线(3音讯+4D)外径11mm信息讯号线（2音讯+1电源+1C）（会议系统用）外径6.5mmPLUSIN288与292比较产品型号PLUSIN36675ΩBNC焊接式母接头75ΩBNC接头系列(02)75ΩBNC夹式接头施作分解产品型号PS4Mini4PinSucker(S母座)75ΩBNC夹式接头零件分解产品型号PB30BNC母接头-BNC母接头产品型号BNC1200.1300.1500.1600.1800产品型号PVP-02 75ΩBNC夹式接头1200.1300.1500.1600.1800影像跳接接头产品型号SC800NEW!Mini4Pin（S镀金影像接头）8ΦS公头(配合线材1262-2)RCA接头系列RCA夹式接头零件分解产品型号PR1800S银色RCA接头(8Φ)产品型号RCA1200.1300.1500.1600.1800产品型号PR1800GNEW!夹式RCA接头1200.1300.1500.1600.1800高级专业镀金(24K)RCA接头(9Φ)(R.G.B.) 适用1603S,1800,1833S线材产品型号PR600S产品型号PR1300SNEW!焊接美式RCA接头（6Φ）高级镀金RCA接头（3Φ）(R.G.B.)适用1262系列线材产品型号PR1500SR.G.B.RCA接头（G）6Φ转接接头系列产品型号BR61产品型号FB67RCA(公)-BNC(母)接头FType(公)-BNC(母)接头产品型号JMP-06产品型号2463.5mm立体音接头6.3mm母座接头产品型号JMP-03产品型号AP-066.3mm立体音接头(内镀银)音讯跳接接头产品型号JMP-026.3mm单音接头(内镀银)产品型号JMP-02-90o.JMP-03-90o6.3mm单音.立体音接头计算机讯号接头系列产品型号HD90M产品型号HD90FHD9Pin公头+铁壳HD9Pin母头+铁壳产品型号HD15M产品型号HD15FHD15Pin公头(pin针镀金15μ)+铁壳(9,10φ) HD15Pin母头(pin针镀金15μ)+铁壳(9,10φ) 产品型号HD25M产品型号HD25FHD25Pin公头+铁壳(13φ)HD25Pin母头+铁壳(13φ)Din接头系列产品型号Din80产品型号DFP208PinDin母座接头(会议系统专用)DFP接头(20pin)产品型号Din80M.Din80F产品型号DVID258PinDin接头(公.母)会议系统专用DVI.D接头(25pin)产品型号Din60F.Din60M产品型号DVII296PinDin接头铁壳(母.公)DVI.I接头(29pin)产品型号DTV14DTV接头(BS用)特殊接头系列产品型号7704-2产品型号7704-6TRIAX7704-2接头(进口商品)TRIAX7704-6接头(进口商品)产品型号562N产品型号MSC24.MSC37.MSC54.MSC73 Speak-On接头MultiPin公座(24Pin.37Pin.54Pin.73Pin)(进口商品)产品型号PS568产品型号MS-24.MS-37.MS-54.MS-73 Speak-On中继器MultiPin公头(24Pin.37Pin.54Pin.73Pin)(进口商品)产品型号PS563产品型号FS-24.FS-37.FS-54.FS-73 Speak-On座MultiPin母头(24Pin.37Pin.54Pin.73Pin)(进口商品)电动升降机系列埋入盒&插座盒系列专业电动升降机(图示：AM01)(升降速度快,升降时安静平稳.可外购无线遥控)产品型号NO-B36(A),NO-X42(B) 方型地板埋入盒(A.影像用B.麦克风用)产品型号AM01产品型号NN-B36(A),NN-X42(B)组合式投影机电动升降机圆型地板埋入盒(A.影像用B.麦克风用)产品型号AM02产品型号BOX-6042"电浆电视组合式电动升降机麦克风式地板埋入盒(内附2孔面板)产品型号AM03产品型号SBOX-12.16.20.24.28.3215"-17"液晶屏幕电动升降机多孔麦克风插座盒(分12.16.20.24.28.32孔)面板系列(01)产品型号VGA-00产品型号AVC-03单孔计算机母插座面板(附铁片、绝缘套)AVC-03防水式AV插座面板(XLR母座x2)多功能防水式AV计算机插座面板.面板盒产品型号AVC-04AVC-04防水式AV插座面板(Speakon母座x2)产品型号AVC-02产品型号AVC-05AVC-02防水式AV计算机插座面板(S母座,3.5Stereo,RCA母x2,15Pinx1)AVC-05防水式AV插座面板(6.3mm母座x2)产品型号AVC-06产品型号AVC-07AVC-06防水式AV计算机插座面板(RCA母x3,3.5Stereo,15Pinx1)AVC-07防水式AV计算机插座面板(RCA母x3,3.5Stereo,15Pinx1)面板系列(02)面板系列(03)/分配器系列产品型号PP-B36产品型号TM501BNC母座单联面板(附可掀盖式)(进口商品)Ax2,Vx1,3.5mm立体x1,ISDN,RJ45,RJ11,HD15,POWER桌式面板产品型号PP-R39产品型号TM502RCA母座单联面板(附可掀盖式)(进口商品)Ax2,Vx1,3.5mm立体x1,ISDN,RJ45,RJ11,HD15,POWER桌式面板（附盖板）产品型号PP-X40产品型号M105XLR母座单联面板(附可掀盖式)(进口商品)S分配器(一对六)产品型号PP-X42产品型号M106XLR公座单联面板(附可掀盖式)(进口商品)影像分配器1S4(1In4Out1Loop)跳接盘系列(PatchPanelSeries)产品型号AP2402产品型号1UR10声音跳接盘(24x2)(进口商品)1URCAPanel10HoleFrontsideRearside产品型号VP2402产品型号1UB1075Ω影像跳接盘(24x2)(进口商品)1UBNCPanel10HoleFrontsideRearside产品型号1UX101UXLRPanel10Hole工具系列配件系列产品型号T300,T400产品型号T04BNC起子30cm,40cm黏扣带(束线带)(17.5*2；14.5*2；35*2；35*3；50*3.8cm)产品型号CT08NEW!产品型号CB01剥线钳(三刀式)电线电缆保护套(3Φ.4.5Φ.5.5Φ.6Φ.7Φ.8Φ)产品型号CT02产品型号T03BNC&RCA&F接头工具夹(依据线材大小不同，适用4种孔径尺寸)布质号码卷标(分同号码.不同号码)产品型号T05NEW!标示吊牌组合成品系列(01)产品型号AA07产品型号AA1175Ω数字影像彩色外被讯号线（不同BNC接头）多功能、多用途影音讯号线（可依客户需要长度订作）产品型号AA08产品型号AA1275ΩBNC-Video影像跳接讯号线（可依客户需要长度订作）6.3mm单音接头-RCA(公)讯号线产品型号AA09产品型号AA13影像跳接讯号线(50cm.100cm)XLR(母)-6.3mm单音接头讯号线（可依客户需要长度订作）产品型号AA10产品型号AA14声音跳接讯号线(50cm.100cm)XLR公-母麦克风讯号线(5M.10M.15M.20M)组合成品系列(02)产品型号AA15产品型号AA213.5mm(立体音)-2XLR(母)讯号线(45cm)HD25Pin(公)-8xBNC(母)讯号线(30cm)产品型号AA16产品型号AA23S端子+2RCA-S端子+2RCA讯号线(1M.2M.3M)TNC(Male)-TNC(Male)天线延长讯号线（无线麦克风接收用）(7.6M,15.2M)产品型号AA17产品型号TTT-2F23NEW!S讯号接头-2xBNC母接头讯号线(30cm)专业S讯号接头-2xBNC母接头讯号线（可依客户需要长度订作）产品型号AA18产品型号YYY-2F22NEW!S讯号线(1M.2M.3M.5M.8M.10M)专业S讯号线(画质清晰鲜艳,层次分明)（可依客户需要长度订作）组合成品系列(03)产品型号VVV-8F11,8F13,8F33NEW!产品型号VVV-8F55,8F56,8F66NEW!专业VGA(公)-VGA(公),(公)-(母),(母)-(母)(1.5,3,5,10,15,20,25,30,35,40,45,50M)专业VGA(公)-VGA(公),(公)-(母),(母)-(母) （专为工程穿管需要）--组合式产品型号AAA-5F12,5F32NEW!产品型号AAA-5F13,5F33NEW!专业VGA(公)-5BNC(公),(母)-(公)（可依客户需要长度订作）专业VGA(公)-5BNC(母),(母)-(母)转接线(约50cm)产品型号JJJ-5F12,5F32NEW!产品型号EEE-8F12,8F32NEW!专业VGA(公)-5RCA(公),(母)-(公)（可依客户需要长度订作）专业VGA(公)-DVI.I(公),(母)-(公)（可依客户需要长度订作）产品型号GGG-1T22NEW!产品型号GGG-1T25NEW!专业DVI.D(公)-DVI.D(公)（可依客户需要长度订作）专业DVI.D(公)-DVI.D(公/未组合) 组合成品系列(04)产品型号III-5F22NEW!产品型号HHH-5F22NEW!专业DVI.D(公)-5BNC(公)（可依客户需要长度订作）专业DVI.D(公)-5RCA(公)（可依客户需要长度订作）产品型号DDD-F22NEW!产品型号OOO-F22,F42NEW!专业D3D4(公)-D3D4(公)（可依客户需要长度订作）专业VGA(公)-D3D4(公),(母)-(公) （可依客户需要长度订作）产品型号BBB-F22NEW!产品型号BBB-F23NEW!专业D3D4(公)-3BNC(公)（可依客户需要长度订作）专业D3D4(公)-3BNC(母)转接线（约50cm）产品型号QQQ-F22NEW!产品型号QQQ-F23NEW!专业D3D4(公)-3RCA(公)（可依客户需要长度订作）专业D3D4(公)-3RCA(母)转接线（约50cm）组合成品系列(05)产品型号PPP-3Y22NEW!产品型号PPP-3V22,3Z22NEW!高级专业3RCA(公)-3RCA(公)（可依客户需要长度订作）高级专业3RCA(公)-3RCA(公)（可依客户需要长度订作）产品型号KKK-3W22,3X22NEW!产品型号PPP-3W22,3X22NEW!专业3BNC(公)-3BNC(公)（可依客户需要长度订作）专业3RCA(公)-3RCA(公)（可依客户需要长度订作）产品型号KKK-5F22,5U22,5W22,5X22KKK-6F22,6U22,6W22,6X22NEW!产品型号PPP-5F22,5U22,5W22,5X22 PPP-6F22,6U22,6W22,6X22NEW!高级专业5/6BNC(公)-5/6BNC(公)（可依客户需要长度订作）专业5/6RCA(公)-5/6RCA(公)产品型号CCC-3W22,3X22NEW!产品型号CCC-5F22,5U22,5W22,5X22 CCC-6F22,6U22,6W22,6X22NEW!专业3BNC(公)-3RCA(公)（可依客户需要长度订作）专业5/6BNC(公)-5/6RCA(公)（可依客户需要长度订作）器材系列产品型号M101(进口商品)影像/色差分配器影像3In18Out色差1In6Out产品型号M102(进口商品)视讯音讯矩阵切换器Audio/Video(8x48x812x816x816x16)产品型号M103(进口商品)影像色差信息转换器In(VideoRGBSVGA)Out(RGBHVSR-YB-YYVGA) 产品型号M104(进口商品)影像色差信息转换器In(VideoRGBSVGA)Out(RGBHVSVGA)。

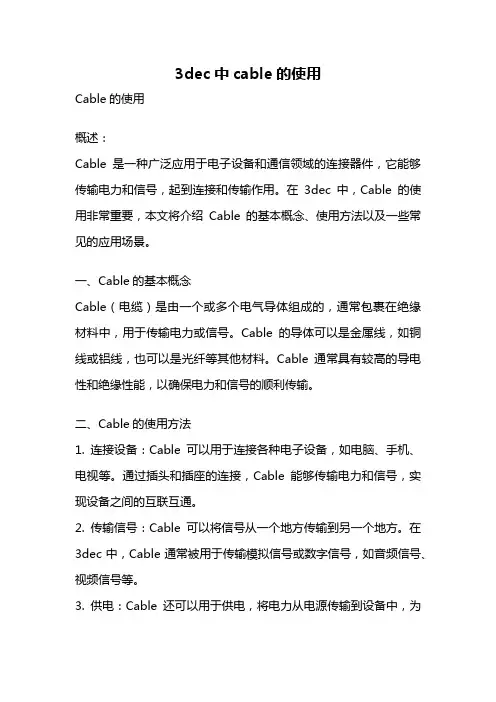

3dec中cable的使用
3dec中cable的使用Cable的使用概述：Cable是一种广泛应用于电子设备和通信领域的连接器件，它能够传输电力和信号，起到连接和传输作用。
在3dec中，Cable的使用非常重要，本文将介绍Cable的基本概念、使用方法以及一些常见的应用场景。
一、Cable的基本概念Cable（电缆）是由一个或多个电气导体组成的，通常包裹在绝缘材料中，用于传输电力或信号。
Cable的导体可以是金属线，如铜线或铝线，也可以是光纤等其他材料。
Cable通常具有较高的导电性和绝缘性能，以确保电力和信号的顺利传输。
二、Cable的使用方法1. 连接设备：Cable可以用于连接各种电子设备，如电脑、手机、电视等。
通过插头和插座的连接，Cable能够传输电力和信号，实现设备之间的互联互通。
2. 传输信号：Cable可以将信号从一个地方传输到另一个地方。
在3dec中，Cable通常被用于传输模拟信号或数字信号，如音频信号、视频信号等。
3. 供电：Cable还可以用于供电，将电力从电源传输到设备中，为设备提供所需的电能。
三、Cable的常见应用场景1. 电脑和手机：我们常见的充电线就是一种Cable，通过连接电脑或电源适配器，将电力传输到手机或电脑中，实现设备的充电和供电功能。
2. 电视和音响系统：在家庭娱乐领域，Cable被广泛应用于连接电视和音响系统。
通过将视频信号和音频信号传输到音响系统中，我们可以享受更好的音视频效果。
3. 网络通信：在网络通信领域，Cable也扮演着重要的角色。
例如，以太网电缆被广泛用于连接计算机和路由器，实现网络通信和数据传输。
4. 电力输送：Cable在电力输送领域也有着广泛的应用。
例如，高压输电线路使用特殊的电力电缆，将电力从发电厂传输到各个地方，为人们的生活和工业生产提供电能。
结论：Cable作为一种重要的连接器件，广泛应用于各个领域。
在3dec 中，合理使用Cable能够实现设备之间的连接和信号传输，为用户提供更好的使用体验。
CABLE连接器简介
绝缘材料
紙 布 漆 塑膠 橡膠 雲母 高分子塑膠材料 PVC(聚氯乙烯)、SR-PVC(半硬質PVC) 、 PE (Pelyethylene 聚乙烯) 、 PP (pelyprepylene 聚丙烯) HYTREL海翠爾、 TPE多元酯高彈性塑膠、 TEFLON(鐵弗龍)：TFE FEP (聚四氟乙烯) 高分子塑膠材料 TPS 親油性(耐水) TPO 親油性(耐水) TPR 親水性(耐油) TPU 親水性(耐油) TPA 親水性(耐油)
绝缘材料辩别:
1.可塑性與不可塑性之最簡易區分，可用滾筒素練 判別，若無滾筒，可用軟化點判別，即將材料直接 受溫，若在200℃以下融化，表示可塑性，若不融 則表示不可塑性(鐵弗龍例外300℃)。 2.PE與PP最不容易辨別，通常用燃燒來區分，PP 燃燒時不易低落，且略有臭味，PE燃燒時會低落， 但無臭味。 3.PVC燃燒冒略帶黃綠色黑煙，有臭味帶酸。 4.其他則需靠軟化點來判別。
UL
ENEC component mark
Key mark CE mark
常用符號:
cable 基础知识介绍
SerComm Confidential Slide 18
RJ45水晶頭接線
在使用上，T568A/T568B只能在接线颜色上进行区别。 T568A的排线顺序为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。 T568B的排线顺序为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。 RJ-45各脚功能(10BaseT/100BaseTX)： 1、传输数据正极 Tx+ 2、传输数据负极 Tx3、接收数据正极 Rx+ 4、未使用 5、未使用 6、接受数据负极 Rx7、未使用 8、未使用
SerComm Confidential Slide 7
Cable零件講解—絕緣體
1.絕緣材質的特性:耐壓,耐溫,絕緣,低溫柔軟性,耐磨損; 2.材料:PVC,PE, PP, 3.特性:PVC:耐燃性,抗臭氧性优; PE:耐燃性,低溫性,柔軟度及耐磨性劣,電气特性,防潮性,抗酸性, 抗鹼耐候性优; PP:除低溫柔軟度及耐磨性劣外,其优點同PE,且有較好的彈性, 4.COLOR:芯線數低于9C的開規格時通常頇指定顏色,一般線 材OPEN端芯線顏色不允許隨便更改.一般較通行的 排列的芯線顏色順序為: (前10种) 黑,棕,紅,橙,黃,綠,藍,紫,灰,白 5.OD:OD的大小影響耐電強度,電容(電容DELAY 傳輸時間,使 信號衰減).通常OD与UL&CSA編號有關,選取時根據絕緣性能UL CSA選擇 6.INSULATOR的描述:材質,COLOR 如:INSULATOR:PVC,COLOR:RED,BLACK等
SerComm Confidential Slide 15
線規知T.5
16Mｂ／ｓ.
20Mｂ／ｓ 100Mｂ／ｓ
CAT.5e
CAT.6 CAT. 7
CABLE各相关物料内容
CABLE各相关物料内容一.概述：在实际的工作当中，偶尔也会出现产品之物料用错现象，这是因为不知道这些物料所使用的状况.为了避免这些最低级的问题发生，现特将CABLE各相关物料的规格介绍如下.二.电线物料介绍:1.电线作用: 导通电源（低压） & 传输信号.2.电线常用种类:a.DVI CABLEB CABLEc.IEEE 1394 CABLEd.COAXIAL CABLEe.SCSI CABLEf.IEEE 1284 CABLEN CABLE h.SATA CABLE i.VGA CABLEj.FLAT CABLE k.AV CABLE(1).DVI CABLE:Digital Video Interface数字视讯界面,它用于显示卡与显示器间之信号传输用，是液晶显示器用线。
其外观是一个24针的接插件。
DVI工作原理并不复杂，简单地说就是把计算机产生的数字信号直接输出给显示设备而不须进行任何转换.在液晶显示器上使用DVI接口，比用传统模拟VGA接口的优势明显。
液晶显示器本身只能处理数字信息，如果使用VGA接口，就必须把输入的模拟信号转换成数字信号，而DVI传输的是数字信号，数字图像信息不须经过任何转换，就直接被传送到显示设备上，因此减少了数字→模拟→数字的繁琐转换过程，避免了信号损失，从而显著提高了显示效果，使图像清晰度和细节表现力都得到了提高。
目前它已经成为主流显卡的标配接口，而大多数中高档液晶显示器也配置了DVI数字接口。
DVI其主要分为三类，分别为(a).DVI-D（DVI-Digital）:数字信号传输，其又分两种形式：a).DVI-D Single Link:单链接，四对分别传输R.G.B信号及时脉(Clock)信号.b).DVI-D Dual Link:双链接，与单链接相比，传输两组R.G.B信号，共享1对时脉信号,传输相当于单链接二倍的信号。
c).DVI-A(DVI-Analog）:模拟(或称类比)信号传输.(b).DVI-I(DVI-Integrated):模拟与数字信号共存传输(2).USB CABLE:Universal Serial Bus通用串列汇流排, 此接口大家可能最熟悉了吧，USB是设计用来连接鼠标、键盘、移动硬盘、数码相机、网络电话（VoIP:Voice over Internet Protocol的 skype之类）、打印机等外围设备的，理论上一个USB主控口可以最大支持127个设备的连接.USB接口可以带有供电线路，这样USB设备例如移动硬盘等就不用再接一条电源线了（最高500mA5V电压），现在支持USB接口的手机也可以通过电脑来充电。
USBCABLE的基本知识介绍
USB 線材的介紹USB全名為Universal Serial Bus，其意思為通用序列匯流排。
為了使終端使用者能簡化電腦周邊配備連接與規划的過程，所以有USB 線材的產生，以下將從不同的角度來介紹USB線材。
2.1 USB的主要特性經濟性：USB提供低價位的連接周邊裝置方案，一次最多可以連結127個裝置。
熱插拔及Plug & Play的功能：USB自動偵測裝置連結，軟體會自動將其規划，以供立刻使用。
此過程中，不需要使用者介入。
線纜供電：USB支援兩種傳輸速率，可分為低速(Low Speed)1.5Mb/s及高速(Full Speed)12Mb/s。
其中，前者使得低速/低價裝置之使用成為可能。
此乃因為纜線可被設計為不需要遮蔽因而價格降低。
周邊裝置可直接由纜線供電。
后者可提供5.0VDC的電力。
視集線器連接埠而定，電流的范圍是100mA-500mA。
免除系統資源需求：與ISA、EISA和PCI裝置不同的是，USB裝置不需要記憶體或輸出入位址空間(DMA)以及IRQ線。
錯誤偵測與復原：USB交易包含錯誤偵則機制以確保資料的正確傳遞。
當錯誤發生時，交易將被重試。
節省能源：若是經過3ms匯流排沒有動作，USB裝置會自動進入省電狀態。
此時，裝置所消耗的電流不超過500 A。
支援四種傳輸：USB定義四種傳輸型態，以支援各種不同裝置的需求。
這四種型態包括(巨量、即時、中斷及控制傳輸)。
2.2 USB的Raw Cable結構USB之纜線，见附件USB1.1/2.0, USB3.0的线材结构图.USB 2.0.pdfF:\培训教材\USBCABLE\USB 3.0.pdfPage 13其構造依結構用途的不同而詳述如下：對Full Speed Cable而言,必須有:1.一對對絞之28A WG訊號線(D+及D-)﹔2.一對不用對絞的20~28A WG電源線﹔3.65%以上之金屬遮蔽。
對Low Speed Cable而言,必須有:1.一對不用對絞之28AWG訊號線(D+及D-)﹔2.一對不用對絞的20~28A WG電源線。
cable知识讲解
一. CABLE 的定义、分类及主要性能1．CABLE的定义1.1 CABLE 广义：CABLE即电线电缆，是用以传输电（磁）能、信息、和实现电磁能转换的线材产品。
1.2 CABLE狭义的定义：CABLE是指绝缘电缆，是指由一根或多根绝缘线芯，以及它们各自可能具有的包覆层、总保护层及外保护层等组成的集合体。
2．CALBE的分类2.1 CABLE按其用途分为以下五大类：1）裸电线：指仅有导体而无绝缘层的产品。
2）绕阻线：指以绕阻的形式在磁场中切割磁力线感应产生电流或通过电流产生磁场所用的电线，故又称为电磁线。
3）电力电缆：在电力系统的主要线路中用以传输和分配大功率电能的电缆产品。
4）通信电缆和通信光缆：通信电缆是传输电话、电报、电视、广播、传真、数据和其他电信信息的电缆；通信光缆是以光导体作为光波传输介质，进行信息传输，因此又叫做纤维光缆。
5）电气装备用电线电缆：A）低压配电电线电缆，主要指固定敷设和移动的供电电线电缆。
B）信号及控制电缆，主要指控制中心与系统间传递信号或控制操作用的电线电缆。
C）仪器和设备连接线，主要指仪器设备内部安装线和外部引接线。
D）交通运输工具电线电缆，主要指汽车、机床、舰船、飞机配套用电线电缆。
E）地质资源勘探和开采用电线电缆，主要指煤、矿石、油田的探测和开采用电线电缆。
F）直流高压电缆，主要指X射线机、静电设备等配套用的电线电缆。
G）加热电缆，主要指生活取暖、植物栽培、管道保温等用电线电缆。
H）特种电线电缆，主要指耐高温、防火、核电站等用的电线电缆。
3．CABLE的主要性能3.1电性能1）导电性能：大多数产品要求有良好的导电性能，个别产品要求有一定的电阻范围。
2）电绝缘性能：绝缘电阻、介电常数、介质损耗、耐电压特性等。
3）传输特性：指高频传输特性、抗干扰特性等。
3.2力学性能：指抗拉强度、伸长率、弯曲性、弹性、柔软性、耐振动性、耐磨性以及耐冲击性。
3.3热性能：指产品的耐热等级、工作温度、电力电缆的发热和散热特性、载流量、短路和过载能力、合成材料的热变形和耐热冲击能力、材料的热膨胀性及浸渍或涂层材料的滴落性能等。
CABLE简介
絕緣(isulation)
通稱 抗拉強度 PSI PVC 3000 200 1.35 差 伸長% 比重 抗磨損 性 介電常數 1KHZ 5 +150° C ~-40° C LD-PE 2200 625 0.92 差 2.25 +70° C ~65° C HD-PE 3400 250 0.947 好 2.32 +70° C ~65° C 480 优 易燃 480 优 溫度範 圍 介電強 度 V/mil 400 抗流體 安定性 好 緩慢 熄滅 易燃 燃燒性
NOTES: 若絕緣與外被表面印上: VW-I:表示僅對整條CABLE進行測試. VW-IS:只對單線進行測試. VW-ISC:芯線及外被分開進行測試. 一般AWM之材料均相當于94V-0之塑料.
CSA(canddian standards association)其成立宗旨 與UL相同,CSA也是為美,加及歐洲各國所公認的.
UL對線纜之檢驗要求 (1)依据UL STYLE NO.之規定,檢驗,絕緣及被覆之平均 厚度及最小厚度,導体之AWG. (2)絕緣特性:老化前(常態):伸長率100% STRAND抗拉強度:2.11kg/mm2 (3000psi) SOLID抗拉強度:2.45kg/mm2(3500psi) 在113° C的溫度下,經過7天的時間. 老化后:伸長率為未老化前之70%. 抗拉強度:老化前之70%. (3)被覆特性:老化前:伸長率100%,抗拉強 度:1.05kg/mm2,(1500psi) 老化后:(113° C放置7天后)伸長率:老化前65%,抗拉強 度:老化前之70%.
(2)絕緣(insulation): 熱可塑性為線纜制品中最常用之材料,包 括:PVC,PE,TFE,PP,FEP,PU等.其材質之選用則 依据所需求之机械.電气及物理特性的不同加以選 擇. (3)麥拉(mlar) 杜邦(do pont)公司注冊商標的名稱,材質為多元脂 (polysester),通常做成帶子(tape)的形 狀,poayester之优點為強度好,抗潮濕及水分,為使 cable達到良好屏蔽(shielding)之效果,經常在 polyester薄膜(film)上附著上一層鋁箔(aluminum foil),同時對于達到連續的接触和易于末端接接地 之故,又在al/mylar上加上一條接地線(drain wire), 為了減少因drain & sheld之間因化學反應所產生 的流電腐蝕和易于焊接,drain wire均采用鍍錫.
计算机电缆规格书
在线支持
提供在线聊天、邮件和论坛等 多种形式的在线支持，客户可 以随时提交问题并获得解答。
现场支持
提供全国范围内的现场支持服 务，客户可以预约工程师上门
服务。
技术支持内容
技术咨询
提供关于计算机电缆产品的技术咨询，包括产品 特点、使用方法、故障排除等方面的解答。
技术培训
提供计算机电缆产品的技术培训服务，包括产品 安装、调试、使用、维护等方面的培训。
感谢您的观看
THANKS
使用注意事项
避免过度弯曲电缆
在使用计算机电缆时，请避免 过度弯曲电缆，以免造成损坏
或信号干扰。
避免拉扯电缆
当计算机设备和外部设备正在传 输数据时，请避免拉扯电缆，以 免造成数据传输中断或损坏。
注意电缆长度
当使用长电缆时，请注意电缆的长 度，以免造成信号衰减或干扰。如 果需要使用长电缆，建议选择高质 量的电缆。
06
常见问题解答和解决方案
问题分类及解决方法
电缆性能问题
电缆性能问题主要表现在传输速度下降、信号不稳定等方面。解 决方法是检查电缆是否符合规格要求，确保电缆质量。
连接问题
连接问题包括电缆与设备的连接不良、接口松动等。解决方法是 检查连接处是否紧固，尝试更换连接线或接口。
电磁干扰问题
电磁干扰可能导致信号失真或丢失。解决方法是使用具有电磁屏 蔽功能的电缆，并远离干扰源。
的防护措施。
为了保护计算机电缆不受机械 损伤，可以在使用过程中添加 保护套或使用专业的电缆固定
装置。
如果计算机电缆需要穿过墙壁 或天花板，必须使用专业的电 缆保护套或管道来保护电缆不
受损坏。
05
技术支持和服务
技术支持方式
内外接Cable设计简介
内外接Cable设计简介一, WIRE & CABLE名词解释:1. Wire:电线、导线(凡用以传导电流之金属(电)线(电)缆,谓之导线)、金属线，目前市面上实用的电线约可分为四大类：裸线、绝缘电线、电缆、特殊电线…等，其中又以绝缘电线与电缆的使用最为广泛。
2. Cable:电缆是由几条或几组(每组至少两条)导线绞合而成，含有铜传导线与光纤，可传送信号的电信传输线。
各导线之间互相绝缘，其电子彼此隔离，而且整个传输线是包在高度绝缘的保护层中。
电缆又称排线，是用来连接不同外围设备，传送资料(Data) 的管道。
例如：计算机内部有连接主机板总线(BUS) 适配卡(Interface Ca rd )和硬盘，传送硬盘数据的排线；在显示适配卡和计算机屏幕间，有传送视讯数据的排线；在计算机主机(Host) 与打印机之间，也有传送打印数据及打印句柄的排线。
如图:3. 线材CABLE与线WIRE区别:a. 线WIRE是由导体铜丝加上绝缘层组成.b. 线材CABLE是由两根以上的WIRE线以并列或以集合的方式组合而成.线材CABLE起连接,传导,传递信息的作用.4. 线材依外形区分:a. 圆线b. 平板线平板线能够在狭窄且弯曲角度的配合条件下使用, 挠曲的性能优于圆线. 在相临的导体间具有较准确及稳定的电熔, 可使用额定电熔比较高, 但其缺点为人工较高, 加工不易, 耐电压较低.5. 线材结构:a. 导体Conductorb. 绝缘层Insulationc. 麦拉(PP纸) Mylard. 屏蔽(编织) Shieldinge. 外被Jacket6. 导体Conductor 的材质介绍:导体(Conductor): 由铜或铜合金抽制而成. 纯铜之机械性能差, 尤其是AWG数甚小时. 铜合金因含有其它小量子金属成份,而使硬度,挠曲性增加, 但导电性下降. 导体使用时,可以是裸铜线或是在裸铜线表面加上镀层(一般为镀锡,也有镀银的). 裸铜线易在大气中氧化, 影响导电性. 镀锡铜丝的优点是防腐蚀, 焊锡性佳, 一般镀锡之厚度约在25~30 minch.A. AWG---American Wire Gage:一般称导体之尺寸,均以AWG. AWG越小,尺寸越大. 其规格有:16AWG 65/0.16 1.49 13.0A18AWG 41/0.16 1.18 10.0A20AWG 7/0.32TA 0.9622AWG 7/0.26TA 0.78 5.0A24AWG 7/0.20TA 0.60 3.0A26AWG 7/0.16TA 0.48 2.0A28AWG 7/0.127TA 0.38 1.5A30AWG 7/0.10TA 0.30 1.0A32AWG 7/0.08TA 0.24 1.2A34AWG 7/0.06TA 0.18 0.8A36AWG 7/0.05TA 0.15 0.7A40AWG 7/0.03TA 0.09 0.4A42AWG 7/0.025TA 0.075 0.3A44AWG 7/0.02TA 0.06B. AWG运算公式:芯线束绞外径OD ＝ 1.155 ×√N (铜丝数) ×d(指铜丝OD )Or OD ＝√4*N-1/3 × d附: 线材绞合OD=1.155 ×√N (线材数) ×D(指线材OD) × 1.135线材产品分类:。
CABLE制造流程及相关知识
3
5.83 0.2294 26.67 0.66
28 0.32 0.0126 0.0804 227
4
5.19 0.2043 21.15 0.84
29 0.287 0.0113 0.0647 289
5
4.62 0.1819 16.77 1.06
30 0.254 0.0100 0.0507 361
6
4.11 0.1620 13.30 1.33
CABLE 制造流程及相关知识
二、线材
1、原材料的组成
①、外被（PVC、PU、TPE 或 TPR 等高分子材料）
②、芯线绝缘（SR-PVC、PP、PE 或 FPE 等）
③、导体（裸铜、镀锡/银/金铜、铜包钢及铝合镁等）
④、其它辅助材料（如铝箔、棉纱、尼龙丝等）
2、电线的制造流程
导体绞合→芯线押出→检验→芯线绞合→包铝箔/棉纸→缠绕/编织→外
USB1.1 版与 USB2.0 版在五金零件和线材的材质方面差异: 1) USB2.0 版的五金零件要求 Pin 针镀金 30u”,线材要求 1P+2C+地+屏蔽 2) USB1.1 版的五金零件要求 Pin 针镀金 1~3u”,线材要求 4C 即可 USB 线材共由四条芯线组成（如图示 1-1），标准芯色为红，白，绿，黑；其中黑红用于电流 传输，绿，白用于数据传输。USB2.0 版本还需加一条接地线作屏蔽，绿白芯线必需是绞在一起 用于在数据传输过程中互相抵抗电磁干扰 出货要求： 1、成品导通测试：成品在加工过程中不可避免会产生短路、断路等不良，需进行导通测试， 确保产品质量符合要求 2、线材摇摆测试：模拟线材实际使用中能达到的摇摆次数（如鼠标在实际使用需左右上下 移动所能达到的极限次数后断路，可用模拟方法进行测试） 3、五金盐雾测试：模拟金属零件在常温保存多久才会氧化（进料检验时进行测试） 一般情况下成品线材加工完成后做导通绝缘测试后方可出货
线材介绍(带图片)
1，产品名称，图片介绍Name Photo Name Photo Name Photo PowerCableSpeaker(Audio )CableBananaConnectorSpeakon(Audio )CableDigitalFiberOptic(Audio )CableYConnecotrRCA(Audio )CableDigitalCoaxial(Audio )CableRCA AVCableRCAComponentVideoCableBNCComponentVideoCableComposite RCAVideoCableS-Video（Video）VGA（Video）CableDVI（Video）CableHDMICable（AV）ScartCable（AV）Displayport（AV）9.5 TVVideoCableBNCConnector TVVideoCableFConnector TVVideoCableMicrophoneCable6.3 MP 6.3 SPUSBCableSnakeCablePatchCableCarCableStageReelStageBoxHDMI Cable 分类MetallicSemi-metallicArtificialMetallicSingleColorMolding FlatDoubleColorMoldingSingleColorMoldingGameCableXLRConnectorRCAConnector2，家庭影院视音频线材家庭影院中使用的线材大致可以分为电源线、喇叭线、音视频线三大类。
1、电源线DVD、AV放大器和电视机以及投影机本身都附带电源线。
对于那些要求比较高的用户，可以考虑将原配的分体式电源线予以更换，选择更好材质的线材。
2、喇叭线（SPEAKER CABLE）家庭影院中，环绕声道用的喇叭线通常都由前方音响柜中AV放大器/多声道后级上引出，再连接到后墙的环绕音箱中，出于整洁与美观的考虑它们必须在装修时加以预埋。
CABLE产品及制程简介
支持150 MBps的數據傳輸的支持熱插拔(帶電拔插)和即插即用
產品應用: PC內部硬盤設備
PC內部光驅
八. HDMI cable 簡介
八. HDMI cable簡介
產品描述:
線材型號 30~22 AWG 連接器型號: HDMI A, B type, DVI等
產品遵循高清晰多媒體接口1.0版本規格
一.RAW Cable簡介
麥拉(Mylar)
聚酯薄膜,通常會上附著一層鋁箔( Aluminum Foil)，用於保護芯
線免受機械損傷，亦使 Cable遠到良好的屏蔽(Shielding) 效果. 屏蔽(Shielding) 屏蔽層最主要的功能是用來對電氣干擾的防制，尤其是EMI的預防： 另外亦可做為當絕緣有破壞時的保護作用及減少因外界對於電線所造 成的損傷，其使用的方式可分為編織或纏繞(Spiral) 兩種，材質則可 使用祼銅線或鍍錫的銅線. 被覆( Jacket) 所使用之材質與條件大致與絕緣部份相同.
Jacket外被 Braid編織 Al/Mylar鋁箔麥拉 Braid編織 UL 1354 or 1792 Coaxial 同軸線 Single Core單芯線 Conductor導體 Insulation絕緣 Drain Wire地線
一.RAW Cable簡介
5.SATA raw cable
Serial ATA raw cable有两对信号线，分别用来传输双向数 据数据，另可配置15PIN的电源线可提供3V、5V及12V的电源或 使用其它电源。它主要用在连接PC和硬盘，常见的结构外形如 下： 外 被
3 兩端外被去皮
治工具：外被去皮機
工作說明： 握線材距去皮機位置約30~50mm處,線端頂住頂杆,腳踏開 關,將J1端外被去皮18± 1mm, J2端外被去皮6± 1mm. .取一 PE 袋將線包住,再扎一魔帶固定,以免移動刮傷線徑。 注意事項： 1）.線材去皮時線端務必確實頂住頂 杆,且與刀片保持垂 直, 不可歪斜. 2）.不可傷及編織和壓傷外被.
Cable--SATA,USB,线材产品介绍
OTG V1.0a: On-The-Go supplement to USBV2.0 specification
V1.1 Low/Full speed
Low/Full sd
V2.0 High speed + OTG
6
Copyright © 2008 SINBON Electronics Co., Ltd. All rights reserved.
USB CABLE PRODUCTS
• USB V2.0 Cable
WIRE LIST:
15
Copyright © 2008 SINBON Electronics Co., Ltd. All rights reserved.
USB CABLE PRODUCTS
• USB V2.0 Cable
AWG: Power Wire
USB CABLE PRODUCTS
• USB V2.0 Cable
Cable O.D
18
Copyright © 2008 SINBON Electronics Co., Ltd. All rights reserved.
USB CABLE PRODUCTS
• USB V3.0 Cable(特性及展望)
DVI传输的是数字信号，数字图像信息不需经过任何转换，就会直接被传送到 显示设备上，因此减少了数字→模拟→数字繁琐的转换过程，大大节省了时 间，因此它的速度更快，有效消除拖影现象，而且使用DVI进行数据传输，信
号没有衰减，色彩更纯净，更逼真。
画面清晰 计算机内部传输的是二进制的数字信号，使用VGA接口连接液晶显示器的话 就需要先把信号通过显卡中的D/A(数字/模拟)转换器转变为R、G、B三原色信 号和行、场同步信号，这些信号通过模拟信号线传输到液晶内部还需要相应 的A/D(模拟/数字)转换器将模拟信号再一次转变成数字信号才能在液晶上显示 出图像来。在上述的D/A、A/D转换和信号传输过程中不可避免会出现信号的 损失和受到干扰，导致图像出现失真甚至显示错误，而DVI接口无需进行这些 转换，避免了信号的损失，使图像的清晰度和细节表现力都得到了大大提高。
CABLE入门知识
CABLE构成
连接器 内模 外模 线材
连接器
名词
USB，是英文Universal Serial Bus（通用串行总线）的缩写，是一个外部总线标准，用于规范电脑与外部设 备的连接和通讯。是应用在PC领域的接口技术。
HDMI,高清晰度多媒体接口(High Definition Multimedia Interface，HDMI)是一种兼具高清晰数字视频和数字 音频传输能力的接口标准，是适合影像传输的专用型数字化接口，其可同时传送音频和影像信号.
RCA端子（RCA jack，或RCA connector），俗称梅花头、莲花头，是一种应用广泛的端子，可以应用的场 合包括了模拟视频/音频（例：AV端子(三色线)）、数字音频（例：S/PDIF）与色差分量（例：色差端子） 传输等。
连接器各部分常用叫法
连接器： Connector/插头/接头
SHELL 外壳 铁壳 屏蔽壳
可用于 芯线绝缘/外被/外模 芯线绝缘/外被/外模
芯线绝缘/内模 芯线绝缘/内模
外被 芯线绝缘 连接器胶芯 连接器胶芯 连接器胶芯
特点 阻燃，耐候，多彩 阻燃，耐候，多彩，无卤 耐热、耐腐蚀,无臭无毒 耐热、耐腐蚀,无臭无毒，硬度高 强度高﹑韧性好﹑耐磨﹑﹑耐油﹑ 耐水﹑耐老化、耐霉菌﹑耐候 耐磨好,柔软弹性好,强度也好 尺寸稳定，耐高温，电气特性佳 尺寸稳定，耐高温，电气特性佳 尺寸稳定，耐高温，电气特性佳
地线
信号线
铝箔 PVC外皮 屏蔽网
地线
线材结构
信号线
TYPE-C线材结构
地线 电源线
信号线
地线 铝箔
信号线
地线
铝箔
PVC外皮 屏蔽网
线材结构
连接器行业产品知识
单股线
D、安规：常用的有 UL1061、UL1007、UL1015
检验电子线要特别注意：导体偏心、外露及裁断之夹线伤痕。
（2）电子线复合而成的电缆线（CABLE）
A、多心线
外被 JACKET
编织 BRAID
铝箔 AL 地线 DRAIN 绝缘 INSULATION 导体 CONDUCTOR
常见心线绝缘材料的燃烧特性： SR-PVC：不延烧 PP：可燃烧且滴胶
装配式（RG58 RG59）
10、电话头
PIN 数：2、4、6、8、10
表示方法：A、6P2C 6PIN 电话头 2 片金片（端子）
B、RJ45 表示一种 BASE 之尺寸，RJ45 为 8P 及 10P 之外围
尺寸
端子形式：A、
B、
4
塑胶体形状有圆孔及方孔两种：圆孔为穿 ROUND CABLE，方孔穿电话线。
D、关于电镀：最好为镀金，接触阻抗小且亮洁，镀锡及镀镍各优缺点：
项目
光亮 通大电流 氧化速度 吃锡性
刮伤
镀锡
差
好
快
好
易
镀镍好差慢源自差难线材（CABLE）
1、线材种类：电子线、电子线复合而成的电缆线、对绞线、单心隔离线、
同轴线，同轴线复合而成的电缆线（R、G、B、H、V）。
先镀后绞
电子线
先绞后镀
单心导体
更多的功用。
型号
D-SUB
HD D-SUB 标准称法
习惯称法
DA
15
26
DA15 DA26
DB15 HD26
DB
25
44
DB25 DB44
DB25 HD44
DC
37
CABLE知识
CABLE知識簡介连接线技术 2010-07-06 08:15:04 阅读23 评论0 字号：大中小订阅一.目的:對常用之CABLE線之類別、結構及功能作介紹,使大家增加對CABLE之了解,並提升專業素質.二.範圍:本公司常用之CABLE均屬之.三.內容:3.1.本公司常用之CABLE及應用:a. USB電纜有全頻寬型及半頻寬型之分,用於電腦周邊設備配線.b. CAT.5、CAT.5e高性能數位電纜,用於資訊區域路語言、數據及影像之傳輸.c. UL2464電腦線,用於廣播視聽器具儀器、電腦及其它電子.d. UL2725複合電腦線,用於滑鼠、電視游樂器、儀器、電腦線.e. UL2835多芯電腦線,用於低壓內部設備之用線.f. UL2919低壓電腦線,應用於VGA監視器、電子計算機或機器.g. UL2990低壓電腦線應用於電腦主機與磁碟機、光碟機、掃瞄器,網絡用線.h. UL20276(IEEE-1394)低電壓電腦線,應用於電腦主機與數位相機用線.3.2.CABLE之結構及相關知識:a. 外被(JACKET):廣泛使用PVC(聚氯乙烯),高低溫皆可使用,具有較好的耐熱性及柔軟性,起保護及隔離導體作用.b. 編織(BRAID):分金屬編織和非金屬編織,金屬編織通常用鍍錫銅線等交叉編成,起遮蔽防幹擾或地線作用,非金屬編織通常用人造絲、尼龍線、石棉線等編成,用於電線之外被保護.c. 鋁箔(AL-FOIC):導電、抗幹擾.d. 麥拉(Mylar):一種多脂材料,用於電纜芯之包帶.e. 地線(DRAID):置於遮蔽層上或下的軟銅線,用於接地線.f. 導體(CONDCTOR):指線材中銅絲部份,起連接傳導、傳達信息的作用.3.3.電線電纜常見用語簡介:a. AWG:美國線規.( AWG (American Wire Gauge) 中文译名: 美国线规)b. IEEE:美國工程師協會,英文(Institute of Electical and Electronics Engineers)的縮寫．c. CSA:加拿大標準協會.d. UL:英文Underwrite Laboratories Lnc之縮寫,美國著名檢驗機構,只有經過UL認證之產品才可在美國地區販賣.e. Coverage:遮蔽率,遮蔽率越高,對外來幹擾之防止效果越強.f. Filler:填充,多芯電纜集合後,絕緣芯線之間有空隙存在,以麻線、石棉線、棉紗等材料填充之.g. Ohm:歐姆h. PE:聚乙烯,熱塑性絕緣材料,其耐磨性、防濕性、耐溶性、耐低溫劣化性能優良,通常用於通信電纜,高壓電纜等絕緣或被覆.PP:聚丙烯,特性與PE大至相當,其耐熱性、抗張強度及耐磨性較PE優良,廣泛用於通信電線之絕緣體.PE是英文Polyethylene的缩写&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&CABLE 基本知识__教材News source: Reads:66 AddTime:2010-3-18 20:32:08 Collects this page一、产品类别1． PC（Personal Computer）(个人电脑配线)⑴ Mouse Cable⑵ Keyboard Cable⑶ RS232 series Cable⑷ Monitor CableVGA monitor cableDVI cableScart cableSUN monitor cableRGB multi-leg BNC patch cable⑸ Printer Cable⑹ USB series Cable⑺ IEEE1394 series Cable⑻ Audio Cable⑼ VIDEO CABLE /COMPNENT CABLE/COMPSITE CABLE⑽ SCSI Cable HPDB SCSI VHDCI / MOLDING ASSEMBLY/ SCREW / LATCH ⑾ Internal Flat Cable and Wiring HarnessesFlat cable for hard disk/CD-ROM/DVD-ROM/CD-RWFlat cable for floppy driverWiring Harnesses cable for driver power⑾ PCMCIA series Cable⑿ Modem Cable2. Network Products⑴ LAN cable CAT.5 UTP STP FTP AE SFTP AEB1 ⑵ Thinnet Coxial cable⑶ Token Ring cable⑷ Ethernet cable3. Fiber Optical Cable4. IEEE488 GPIB Bus Cable5. Mobile Phone Cable6. Audio/Video Cable7. Custom OEM & ODM Cable。
连接线分类
一、看图了解机仪器端口:
RCA端口
HDMI端口
S端子端口
以太网端口
DB端口
光纤端口 音箱端口
二、识别连接线
USB3.0 HDMI S 端子 光纤 DVI 跳线 SCART USB2.0 音视频
品种繁多 各有特色
三、机仪器与机仪器之间的传输
液晶 显示器
HDMI 连接线
DVD
摄像机
IEEE 1394 连接线
PIN位 信号名称 1 VBUS 2 3 4
DD+ GND
描述
Power "+"
信号传输
Power "-"
USB 2.0 PIN位定义
USB 3.0 A Type PIN位定义 PIN位 信号名称 描述 Power "+" 1 VBUS 2 D信号传输 3 D+ 4 GND Power "-" StaA_SSRX5 信号接收 StaA_SSRX+ 6 GND GND_DRAIN 7 8 StaA_SSTX信号发射 StaA_SSTX+ 9
PIN位 1 2 3 4 5 6 7 8 9
DB 9P PIN位定义 信号名称 描述 DCD 载波检测 RXD 接收数据 TXD 发送数据 DTR 数据终端 GND SG(GND) 数据准备 DSR 请求发送 RTS CTS 清除发送 RI 振铃指示 DB 25P PIN位定义 PIN位 信号名称 描述 STROBE 1 选通 2~9 DATA0-DATA7 数据发与收 ACKNLG 10 确认 11 BUSY 忙 12 PE 缺纸 13 选择 SLCT 14 自动换行 AUTO FEED 15 ERROR 错误 16 INIT 初始化 17 SLCT IN 选择输入 GND GND 18~25
CABLE产品及制程简介
鋁 箔 導 體 地 線
絕 緣
一.RAW Cable簡介
N raw cable
LAN raw cable有22AWG和24AWG的。常规颜色分别 “蓝*白/蓝、橙*白/橙、绿*白/绿、棕*白/棕”，有CAT3、CAT4、 CAT5、CAT5e、CAT6这些线材，导体分单铜和绞铜的，包括有 屏蔽的(FTP、SFTP)和无屏蔽(UTP)的。区域网络线支持多种布 线结构和多种传输媒体,如话音、数字、电文、图像、视频通信 等局域网络环境， 用于高速率、大容量如多媒体的综合业务、 数据通信网络智能化大楼中。
適用不同長度
產品應用: 液晶顯示器
數字電視
CRT顯示器 台式電腦
筆記本
十.CABEL制程簡介（BOB產品）
1 裁線
治工具：裁線刀
工作說明：將線裁成長度為1515± 4mm。
注意事項：1）裁線尺寸應在公差范圍內. 2）應檢查線材有無來料不良情況如:刮傷線 徑﹑外被凸起 ﹑外被異色﹑表面斑點等.
十.CABEL制程簡介（BOB產品）
支持5 Gbps的信號傳輸速度 適用不同長度
產品應用:
從設備上傳輸數字視聽信號，比如DVD播放器，機頂盒等其 它視聽信號源，傳輸到電視，顯示器等其它播放設備。 應用HDMI接口的設備
九. Monitor cable簡介
九. Monitor cable簡介
產品描述: 同軸線型號32～24AWG ,導線型號 30~26AWG 連接器型號: HD-15P (公頭), DVI-A, DVI-I, DVI-D 等
CABLE產品及制程簡介
CABLE產品及制程簡介目錄
一.RAW CABLE簡介
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
紫色(2715C)：键盘；
绿色(3395C)：鼠标
二.电脑周边Cable产品介绍
6.RS232 CABLE (RS:Recommend Standard) RS232接口就是串口,电脑机箱后方的9芯插座,旁边一般有 "|O|O|" 样标识.
1962年发布,其通讯距离小于15 m，传输速率小于20 kb／s。
圖像設備、掃描器或打印机 .
B规范标志:
符合USB 1.1規範的標誌
符合USB 2.0規範的標誌
二.电脑周边Cable产品介绍
B测试规范:
編 號 No. 1 量測參數 ( Parameter Measured ) 差分阻抗 ( Differential Impedance ) 同模阻抗 ( Common Mode Impedance ) 傳輸延遲 ( Propagation Delay ) 傳輸延遲差 ( Skew ) 試驗條件 TDR Measurement 500ps Risetime TDR Measurement 500ps Risetime TDR Measurement 500ps Risetime TDR Measurement 500ps Risetime 建議規範
HDTV Components Cb/Pb Chroma HDTV Components Cr/Pr Chroma Audio SPDIF
模拟
模拟 模拟 数字
b.RCA產品圖片:
二.电脑周边Cable产品介绍
4. Mini-phone耳机端子. 直径1/8英寸（3.5mm）的小型耳机端子在功能上是和标准耳机端子一样
NA S21 Measurement 401 Points 300Hz IF BW
二.电脑周边Cable产品介绍
No. 量測參數 ( Parameter Measured ) 差分傳輸延遲 ( Differential Delay ) 建議試驗條件 NA S21 Measurement ( draft 1.33 ) smoothing 5 % TDT Measurement ( draft 1.1 ) 同模傳輸延遲 ( Common Mode Delay ) NA S21 Measurement ( draft 1.33 ) 尚 未定義量測方法 建議規範
二.电脑周边Cable产品介绍
e.IEEE1394b產品測試規範:
No. 1 2 3 量測參數 ( Parameter Measured ) 差分阻抗 ( Differential Impedance ) 同模阻抗 ( Common Mode Impedance ) 連接器差分阻抗 ( connector Differential Impedance ) 建議試驗條件 TDR Measurement 80ps Risetime TDR Measurement 80ps Risetime TDR Measurement 500ps Risetime 建議規範 110W± 6W 33W± 6W 110W± 20W -2.3 dB/cable@250MHz -2.9 dB/cable@400MHz -3.5 dB/cable@500MHz -4.6 dB/cable@800MHz -5.5 dB/cable@1000MHz -1.0 dB/cable@250MHz -1.2 dB/cable@400MHz -1.35 dB/cable@500MHz -1.6 dB/cable@800MHz -2.0 dB/cable@1000MHz -3.3 dB/cable@250MHz -4.1 dB/cable@400MHz -4.85 dB/cable@500MHz -6.2 dB/cable@800MHz -7.5 dB/cable@1000MHz
4
線材衰減 ( Cable Attenuation )
NA S21 Measurement 401 Points 300Hz IF BW
5
連接器衰減 ( Connector Attenuation )
NA S21 Measurement 401 Points 300Hz IF BW
6
組裝後衰減 ( Assembly Attenuation )
Prepared By:Lei Sunshine
目 录
一.电脑周边Cable产品分类 二.电脑周边Cable产品介绍 三. Cable产品M/F对照
一.电脑周边Cable产品分类
1.电脑周边产品分为:外部连接产品和内部连接产品. 2.外部连接产品包含: USB IEEE1394 ESATA RCA Mini-phone耳机端子 PS/2 RS232 VGA DVI HDMI Displayport S-Video RJ 11/45/48 POWER Cable
的，多用于便携式器材上供立体声信号传输.一般是三线结构（分为左/右声
道各一以及接地），作立体声信号输出.
二.电脑周边Cable产品介绍
5.PS/2 CABLE(也叫MD 6PIN) PS/2接口是目前最常见的鼠标与键盘接口，最初是IBM公司的专利，俗称 “小口”。这是一种鼠标和键盘的专用接口，是一种6针的圆型接口。但鼠标 只使用其中的4针传输数据和供电，其余2个为空脚.
底部红色/蓝色/绿色插头为HDTV信号接口
二.电脑周边Cable产品介绍
a.RCA產品插頭不同顏色用途:
颜色 白色或黑色 红色 黄色 用途 左声道 右声道，也常见HDTV VIDEO 视频 信号类型 模拟 模拟 模拟
绿色
蓝色 红色 桔色/黄色
HDTV Components Y Luminance with sync-on-green
RS-232-C是1970年由美国电子工业协会EIA（Electronic Industry Association） 制定的一种串行物理接口标准。
二.电脑周边Cable产品介绍
B Cable Universal Serial Bus (USB)通用串行总线 ,可以连接127个USB设备,最长5M.
B发展历史:
1998年公布USB1.1版,传输速度为12Mbps. 2000年4月公布USB2.0版,传输速度为480Mbps.
2006年公布Micro USB标准.
2008年公布USB3.0版,传输速度为4.8Gbps. B分类: Standard A Type Standard B Type Mini USB Micro USB
二.电脑周边Cable产品介绍
B产品图片:
二.电脑周边Cable产品介绍
B用途: 鼠标、键盘、移动硬盘、数码相机、VoIP电话（Skype） 、磁帶和軟驅、
7
5.05ns/m
8
5.05ns/m
TDT Measurement ( draft 1.1 )
9 差分對間延遲差 ( Inter-Pair Skew ) 連接器差分對內延遲差 ( Intra-Pair Skew ) 組裝後串音 ( Assembly Crosstalk ) 連接器串音 ( connector Crosstalk ) 上昇時間衰退或頻寬 ( Rise Time Degradation or Bandwidth ) TDT Measurement 70ps Differential Risetime TDT Measurement 70ps Single end Risetime TDT Measurement 160ps Differential Risetime TDT Measurement 80ps Differential Risetime TDT Measurement 70ps Input Differential Risetime(20%,50%,80%) 160ps / assembly 15ps / connector
主要用于数据传输
主要用于声音传输 主要用于键盘,鼠标 主要用于鼠标,打印机
主要用于视频传输
主要用于网络连接 主要用于电源连接
一.电脑周边Cable产品分类
3.内设连接产品包含: SATA 主要用于数据传输 主要用于视频传输 主要用于内部电源,数据传输
PATA
FFC LVDS
WIRE HARNESS
90W± 15%
2
30W± 30%
3
5.2ns/m 26ns/cable
4
100ps/cable (max) -0.13 dB/cable@0.512MHz -0.15 dB/cable@0.772MHz -0.20 dB/cable@1MHz -0.39 dB/cable@4MHz -0.57 dB/cable@8MHz -0.76 dB/cable@12MHz -0.95 dB/cable@24MHz -1.35 dB/cable@48MHz -1.90 dB/cable@96MHz -3.2 dB/cable@200MHz -5.8 dB/cable@400MHz
IEEE又稱Fire Wire, i.LINK .於1985年苹果公司开发的串行标准.
最多可支持63个节点,它同时可支持同步与异步传输模式. a.IEEE1394分類:
IEEE1394 4PIN
IEEE1394 6PIN IEEE1394 9PIN b.IEEE1394用途:
傳輸速度為400Mbps
5
衰減 (ห้องสมุดไป่ตู้Attenuation )
NA S21 Measurement 0 dBm Power 401 Points 300Hz IF BW
二.电脑周边Cable产品介绍
2.IEEE1394 Cable IEEE:Institute of Electrical and Electronics Engineers:電机電子工程協會.
110W– 6W 33W– 6W ZTPA1 = ZTPA2 ± 4 % ZTPB1 = ZTPB2 ± 4 % 110W± 25W -2.3 dB/4.5m@100MHz -3.2 dB/4.5m@200MHz -5.8 dB/4.5m@400MHz 5.05ns/m@ 50MHz, 100MHz,200MHz 400ps/cable (max)
