钢筋混凝土纵向受力构件
混凝土梁的纵向钢筋布置原理
混凝土梁的纵向钢筋布置原理混凝土梁是建筑结构中常见的构件，它的主要作用是承受悬挂在其上的荷载并将其传递到支座上，同时还要承受自身重量和温度变化引起的应力。
为了提高混凝土梁的承载能力和抗震性能，通常会在其内部加入纵向钢筋。
本文将介绍混凝土梁纵向钢筋布置的原理。
一、纵向钢筋的作用混凝土梁的主要受力部位是受弯区和剪力区。
在受弯区，混凝土受到拉应力，而钢筋受到压应力，两者共同协作才能承受梁的荷载。
在剪力区，混凝土受到剪应力，而钢筋则承受部分剪力，防止混凝土的剪破坏。
因此，纵向钢筋对于混凝土梁的承载能力和稳定性起着至关重要的作用。
二、纵向钢筋的布置原则1. 根据受力情况确定布置方式纵向钢筋的布置应根据混凝土梁的受力情况来确定。
一般来说，当梁的跨度较小、荷载较轻时，可以采用单排纵向钢筋的方式；当梁的跨度较大、荷载较重时，则需要采用双排或多排纵向钢筋的方式。
2. 确定纵向钢筋的直径和间距纵向钢筋的直径和间距应根据混凝土梁的荷载大小、跨度、受力形式、混凝土强度等因素来确定。
一般来说，纵向钢筋的直径应大于等于8mm，间距应根据受力情况适当调整，一般不应大于梁高的1/4。
3. 确定纵向钢筋的位置纵向钢筋的位置应根据混凝土梁的受力情况来确定。
在受弯区，纵向钢筋应位于混凝土的张应力区，一般距离受拉面不应小于钢筋直径的4倍；在剪力区，纵向钢筋应沿剪力方向布置，与剪力传递方向垂直。
4. 确定纵向钢筋的弯曲和连接为了保证钢筋和混凝土之间的良好粘结，纵向钢筋应采用弯钩连接或搭接连接的方式。
在受弯区，钢筋的弯曲半径应大于等于钢筋直径的2倍，弯钩长度应大于等于钢筋直径的6倍；在剪力区，钢筋的搭接长度应大于等于钢筋直径的30倍。
三、纵向钢筋布置的注意事项1. 纵向钢筋应按照设计图纸要求布置，不得随意更改。
2. 纵向钢筋的直径、间距、位置和连接应符合设计要求，不得出现缺漏。
3. 纵向钢筋应与混凝土之间保持良好的粘结，不得存在空隙和松动。
建筑力学与结构-4 纵向受力构件
由∑Fy=0： N21－N23sinα－0.5=0
N23=N21-0.5/sinα=3.54（N23为正，表示与图中假设方向一 致）
由∑Fx=0： N23cosα－N24=0
N24=N23cosα=2.5（N24为正，表示与图中假设方向一致， 所以为压力）
由∑Fy=0： N32sinα－N34=0
4.2.1.2 截面形式及尺寸
轴压柱常见截面形式有正方形、矩形、圆形及
多边形。 矩形截面尺寸不宜小于250mm×250mm。为了 避免柱长细比过大，承载力降低过多，常取l0/b≤30， l0/h≤25，b、h分别表示截面的短边和长边，l0表示柱
子的计算长度，它与柱子两端的约束能力大小有关。
4.2.1.3 配筋构造
螺旋箍筋是受力钢筋，这种柱破坏时由于螺旋
箍筋的套箍作用，使得核心混凝土（螺旋筋或焊接 环筋所包围的混凝土）处于三向受压状态，从而间 接提高柱子的承载力。所以螺旋箍筋也称间接钢筋， 螺旋箍筋柱也称间接箍筋柱。螺旋箍筋柱常用的截
面形式为圆形或多边形。
4.2.1 构造要求
4.2.1.1 材料要求
混凝土宜采用C20、C25、C30或更高强度等级。
表4.1 纵向受力构件类型
类别 轴心受力构件（e0=0） 轴心受拉构件 轴心受压构件
简图
变形特
点 举例
只有伸长变形
屋架中受拉杆件、圆形
只有压缩变形
屋架中受压杆等
类别
偏心受力构件(e0≠0)
轴心受拉构件 轴心受压构件
简图 变形特 点 举例 既有伸长变形，又有弯 曲变形 屋架下弦杆（节间有竖 向荷载，主要是钢屋 架）、砌体中的墙梁 既有压缩变形，又有弯曲 变形 框架柱、排架柱、偏心受 压砌体、屋架上弦杆（节 间有竖向荷载）等
纵向受力钢筋
纵向受力钢筋，简称受力钢筋，是指在构件的长边方向，通过力学计算在受力部位设置满足承载力的钢筋，来满足结构强度和刚度的要求。
常见的受弯梁下部或上部就是受力钢筋，柱子中的受压钢筋等就是属于纵向受力钢筋。
一般位于梁上部和下部。
纵向受力钢筋确定原则有三：1) 根据构件在承受荷载作用及地震纵向受力钢筋等其他因素作用下，在结构中长生的效应（强度、刚度、抗裂度）的计算结果；2) 应≥该类构件最小配筋率；3) 满足最小配筋要求来配置的钢筋，譬如《混凝土结构设计规范》（GB 50010-2002）第10.2.1条的规定：钢筋混凝土梁纵向受力钢筋的直径，当梁高h≥300mm时，不应小于10mm;当梁高h<300mm时，不应小于8mm 必须满足。
编辑本段相关规定1. 纵向受力钢筋直径d不宜小于12mm，宜选用直径较粗的钢筋，以减少纵向弯曲，防止纵筋过早压屈，一般在12-32mm范围内选用。
2. 纵向受力钢筋通常采用HRB335、HRB400级或RRB400级钢筋，不宜采用高强度钢筋受压，因为构件在破坏时，钢筋应力最多只能达到400N/m23.钢筋调直可采用机械调直和冷拉调直。
当采用冷拉调直时，必须控制钢筋的伸长率。
对于HPB235级钢筋的冷拉伸长率不宜大于4%；对于HRB335级、HRB400级和RRB400级钢筋的冷拉伸长率不宜大于1%。
4. 全部纵向受压钢筋的配筋率p′不宜超过5%，也不应小于0.6%；当采用HRB400级、RRB400级钢筋时，全部纵向受压钢筋强度的配筋率不应小于0.5%；5. 纵向钢筋应沿截面四周均匀布置，钢筋净距不应小于50mm，其中距亦不应大于300mm；矩形截面钢筋根数不得少于4根，以便与箍筋形成刚性骨架；圆形截面钢筋根数不宜少于8根。
如何理解纵向钢筋?1.简支梁、连续梁的下部钢筋一般算作纵向受拉钢筋。
剪力墙、框架柱之中梁的下部主筋是纵向受拉钢筋。
板筋的下部钢筋是纵向受力钢筋。
纵向受力钢筋一般指的是水平受力钢筋。
纵向受力钢筋

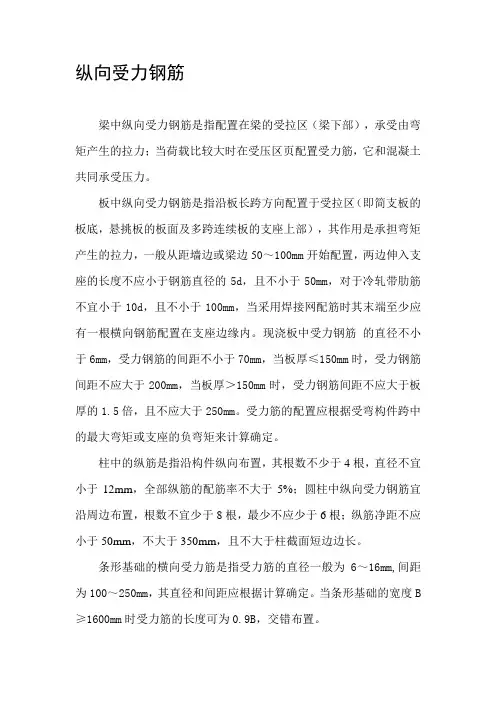

纵向受力钢筋
梁中纵向受力钢筋是指配置在梁的受拉区（梁下部），承受由弯矩产生的拉力；当荷载比较大时在受压区页配置受力筋，它和混凝土共同承受压力。
板中纵向受力钢筋是指沿板长跨方向配置于受拉区（即简支板的板底，悬挑板的板面及多跨连续板的支座上部），其作用是承担弯矩产生的拉力，一般从距墙边或梁边50～100mm开始配置，两边伸入支座的长度不应小于钢筋直径的5d，且不小于50mm，对于冷轧带肋筋不宜小于10d，且不小于100mm，当采用焊接网配筋时其末端至少应有一根横向钢筋配置在支座边缘内。
现浇板中受力钢筋的直径不小于6mm，受力钢筋的间距不小于70mm，当板厚≤150mm时，受力钢筋间距不应大于200mm，当板厚＞150mm时，受力钢筋间距不应大于板厚的1.5倍，且不应大于250mm。
受力筋的配置应根据受弯构件跨中的最大弯矩或支座的负弯矩来计算确定。
柱中的纵筋是指沿构件纵向布置，其根数不少于4根，直径不宜小于12mm，全部纵筋的配筋率不大于5%；圆柱中纵向受力钢筋宜沿周边布置，根数不宜少于8根，最少不应少于6根；纵筋净距不应小于50mm，不大于350mm，且不大于柱截面短边边长。
条形基础的横向受力筋是指受力筋的直径一般为6～16mm,间距为100～250mm，其直径和间距应根据计算确定。
当条形基础的宽度B ≥1600mm时受力筋的长度可为0.9B，交错布置。
条形基础的纵向分布筋是指条形基础交接处钢筋的布置以设计为准，若设计未注明时按下列方式处理：①在L形交接处，纵横墙受力筋重叠布置，该部分的分布筋取消但必须与受力筋搭接；②在T形交接处，横向受力筋间距加倍排至纵墙处。
分布筋的布置按照构造要求配置，分布筋直径一般为5～8mm，间距为200～300mm。
钢筋混凝土柱的纵向受力规程
钢筋混凝土柱的纵向受力规程一、前言钢筋混凝土柱是建筑结构中常用的构件之一，其纵向受力性能是保证建筑结构安全的关键因素之一。
本文将详细介绍钢筋混凝土柱的纵向受力规程，包括受力性能、设计方法和验算方法等方面。
二、受力性能钢筋混凝土柱在受力过程中，主要承受纵向压力和弯曲力，同时还要承受剪力和轴向力的作用。
因此，在设计和验算钢筋混凝土柱时，需要考虑以下几个方面的受力性能：1. 承载力钢筋混凝土柱的承载力是指柱子在承受纵向压力和弯曲力作用下的最大承载能力。
承载力的大小与柱子的截面积、混凝土的强度、钢筋的数量和强度等因素有关。
2. 抗弯能力钢筋混凝土柱的抗弯能力是指柱子在受到弯曲力作用时，能够承受的最大弯曲力矩。
抗弯能力与钢筋的数量和强度、混凝土的强度、截面形状等因素有关。
3. 抗剪能力钢筋混凝土柱的抗剪能力是指柱子在受到剪力作用时，能够承受的最大剪力。
抗剪能力与钢筋的数量和强度、混凝土的强度、截面形状等因素有关。
4. 抗轴能力钢筋混凝土柱的抗轴能力是指柱子在受到轴向压力作用时，能够承受的最大轴向力。
抗轴能力与柱子的截面积、混凝土的强度、钢筋的数量和强度等因素有关。
三、设计方法钢筋混凝土柱的设计方法主要包括以下几个步骤：1. 确定柱子的几何尺寸和截面形状钢筋混凝土柱的几何尺寸和截面形状应根据结构设计要求和受力条件进行确定。
通常情况下，柱子的截面形状为矩形或圆形，其几何尺寸需要满足结构设计要求和受力条件。
2. 确定柱子的混凝土强度等级钢筋混凝土柱的混凝土强度等级应根据结构设计要求和使用环境等因素进行确定。
常用的混凝土强度等级有C15、C20、C25、C30、C35、C40、C45、C50等。
3. 确定柱子的钢筋配筋钢筋混凝土柱的钢筋配筋应根据结构设计要求和受力条件进行确定。
通常情况下，钢筋的配筋应满足以下要求：（1）钢筋的截面积应满足受力要求；（2）钢筋的间距应满足受力要求和施工要求；（3）钢筋的保护层应满足使用要求。
钢筋混凝土受压构件—受压构件的构造要求
2024/2/7
6.1.2 截面形式及尺寸
轴心受压柱截面一般采用正方形，也可以是矩形或圆形等。 偏心受压柱当截面高度h≤600mm时，宜采用矩形截面； 600mm＜h≤800mm时，宜采用矩形或I形截面；800mm＜ h≤1400mm时，宜采用I形。I形截面的翼缘厚度不宜小于 120mm，腹板厚度不宜小于100mm。
2024/2/7
2024/2/7
图6.3 柱的箍筋形式
2024/2/7
柱内箍筋间距不应大于400mm及构件截面的短边尺寸，且 不应大于15d (d为纵向受力钢筋的最小直径)。当柱中全部纵向 受力钢筋的配筋率大于3％时，箍筋间距不应大于10 d，且不应 大于200mm。
当偏心受压柱的截面高度h≥600mm时，在柱的侧面上应 设置直径为10mm～16mm的纵向构造钢筋，并设置复合箍筋或 拉筋，以保证钢筋骨架的稳定性。当柱截面短边尺寸大于400 mm，且各边纵向钢筋多于3根时；或当柱截面短边尺寸不大于 400mm，但各边纵向钢筋多于4根时，应设置复合箍筋(如图 6.3(b)所示)。复合箍筋的直径和间距与原箍筋相同。对截面形 状复杂的柱，不可采用具有内折角的箍筋，以避免向外的拉力 将折角处的混凝土剥落，而应采用分离式箍筋(如图6.3(c)所示)。
2024/2/7
钢筋混凝土受压构件按照纵向压力作用位置的不同，分为 轴心受压构件和偏心受压构件。纵向压力作用线与构件截面形 心轴重合称为轴心受压构件(图6.2(a))。纵向压力作用线偏离构 件截面形心轴或轴向力和弯矩共同作用在构件上称为偏心受压 构件。纵向压力只在一个方向有偏心称为单向偏心受压构件(图 6.2(b) )；两个方向都偏心则称为双向偏心受压构件(图6.2(c))。
配筋计算公式
配筋计算公式配筋（计算规则）率是钢筋混凝土构件中纵向受力（拉或压）钢筋的面积与构件的有效面积之比（轴心受压构件为全截面的面积）。
柱子为轴心受压构件受拉钢筋配筋率、受压钢筋配筋率分别计算。
计算公式：ρA（s）/bh（0）。
此处括号内实为角标，下同。
式中：As为受拉或受压区纵向钢筋的截面面积；b 为矩形截面的宽度；h（0）为截面的有效高度。
配筋率是反映配筋数量的一个参数。
最小配筋率是指，当梁的配筋率ρ 很小，梁拉区开裂后，钢筋应力趋近于屈服强度，这时的配筋率称为最小配筋率ρ（min）。
最小配筋率是根据构件截面的极限抗弯承载力M（u）与使混凝土构件受拉区正好开裂的弯矩M（cr）相等的原则确定。
最小配筋率取0.2和0.45ft/fy二者中的较大值！最大配筋率ρ （max）ξbfc/fy结构设计的时候要满足最大配筋率的要求，当构件配筋超过最大配筋率时塑性变小，不利于抗震。
配筋率是影响构件受力特征的一个参数，控制配筋率可以控制结构构件的破坏形态，不发生超筋破坏和少筋破坏，配筋率又是反映经济效果的主要指标。
控制最小配筋率是防止构件发生少筋破坏，少筋破坏是脆性破坏，设计时应当避免。
钢筋的截面积与所设计的砼结构面的有效面积的比值，称之为配筋率。
在钢筋砼结构中，钢筋的总截面积与所设计的砼结构面的有效高度与宽度的积的比值，称之为配筋率，根据配筋率的大小，其结构分为超筋、适筋、少筋截面。
钢筋面积/构件截面面积（全面积or 全面积-受压翼缘面积）梁的配筋率是梁的受压和受拉钢筋的总截面积除以梁的有效截面?行Ы孛媸歉纸詈狭Φ愕巾派厦娴木嗬搿?合力点：是梁宽乘有效高度，有效高度指梁下部筋为一排筋时用高减35，下部筋为两排筋时减60 1、“柱外侧纵筋配筋率”为：柱外侧纵筋（包括两根角筋）的截面积，除以整个柱的截面积所得到的比率。
2、屋面框架梁（WKL）“上部纵筋配筋率”为：梁上部纵筋的总的截面积，除以梁的有效截面积所得到的比率。
《建筑结构》课程标准
《建筑结构》课程标准一、基本信息适用对象：高职建筑工程管理专业学生制定时间：2012.3.课程代码：0201123 所属专业：建筑工程管理学分： 5 学时：90制定人：田德武批准人：陈列二、课程的目标1、专业能力目标：掌握建筑结构常用材料的种类和材性；掌握建筑结构及结构构件的构造知识，包括抗震构造知识；掌握一般建筑结构构件（或连接）的设计方法；掌握现浇钢筋砼肋形楼盖和多层砌体结构的设计方法。
2、方法能力目标：具有进行一般建筑结构构件（受弯、轴向受压构件）截面设计与承载力复核的能力；具有在实际工程中熟练运用结构构造知识的能力；；具有分析和处理实际施工过程中遇到的一般结构问题的能力；具有正确识读建筑结构施工图的能力。
3、社会能力目标：运用各种教学手段密切联系工程实际，激发学生的求知欲望，培养学生科学严谨的工作态度和创造性工作能力；培养学生热爱专业。
培养学生一丝不苟的学习态度和工作作风。
具有健康的身心素质，过硬的职业素质和人文素质，具有良好的沟通能力和团队协作能力三、整体教学设计思路1、课程定位建筑结构课程是高职类土木工程专业的一门实践性较强的专业课程，具有明确的专业技术规范背景，其思想性、理论性、实践性、专业性均很强。
课程教学内容广泛、深刻，几乎涵盖了本专业所学课程的全部理论知识和技术成果.它包括钢筋混凝土结构、砌体结构、钢结构和结构识图等四个方面内容。
本课程开设在第二学期，是第一学年专业基础课程的延伸和具体运用，同时又可以为第四、五学期到企业顶岗实习作好铺垫。
课程的作用具有以下两个方面：1.是为后续课程建筑施工、施工项目管理、建筑地基与基础、建筑工程计量与计价等奠定基础。
2.是为将来的职业工作——建筑施工技术与管理奠定结构方面的知识和能力，如分析和处理实际施工过程中遇到的一般结构问题的能力、识读建筑结构施工图的能力等。
2、课程开发思路本课程是建筑工程管理专业的一门专业核心课，其理论性和实践性都很强，在对建筑行业人才需求调研和专业建设改革的基础上，同企业专家一起对建筑企业岗位和能力进行分析分解，整合归纳确定以工作过程为导向的系统化课程开发体系，确定课程的学习领域，整个课程完全模拟企业真实工作情景，以企业工作过程序化课程内容，以职业典型工作任务划分实训项目，以职业任务和行动为导向，构建学习领域，坚持以“学生为主体，职业能力培养为本位”的教学理念，培养学生岗位适应能力，实现零距离上岗。
4-钢筋混凝土纵向受力构件
N ϕ= N
l n s n
L 0/b≤8 为短柱 L 0/b> 8 为长柱
ϕ =1 ϕ <1
第四章 钢筋混凝土纵向受力构件 圆形截面 4.2 轴压构件承载力
任意截面
1 ϕ= 2 1 + 0.002(l 0 / b − 8)
l0 b
≤8 10 12 14 16 18 20 22 24 26 28
3d b= 2
第四章 钢筋混凝土纵向受力构件 受压构件构造要求—— ——纵筋的构造 4.1 受压构件构造要求——纵筋的构造
纵筋的配筋率： 纵筋的配筋率：
A ρ = ×100% bh
受力类型 受压构件
' s
受压钢筋的配筋率一般不超过 ％， 受压钢筋的配筋率一般不超过3％， 一般不超过 通常在0.5 ％～ ％之间。 ％～2％之间。 通常在
受压构件复合井字箍筋
第四章 钢筋混凝土纵向受力构件 4.2 轴心受压构件承载力计算
配置纵筋和普通箍筋的柱， 配置纵筋和普通箍筋的柱， 称为普通箍筋柱 普通箍筋柱； 称为普通箍筋柱； 配置纵筋和螺旋筋 或焊接环筋的柱， 或焊接环筋的柱， 称为螺旋箍筋柱或间接箍筋柱。 称为螺旋箍筋柱或间接箍筋柱。 螺旋箍筋柱
已知： 轴向力设计值N 已知：构件截面尺寸b×h，轴向力设计值N， 构件的计算长度L 材料强度等级f 构件的计算长度L0，材料强度等级fc fy’ 纵筋截面面积A 求： 纵筋截面面积As’ 计算步骤，详见图 计算步骤，详见图4.2.5 轴心受压构件截面设计步骤
截面复核 :
已知：柱截面尺寸b×h，计算长度L0，纵筋数量As以 计算长度L 纵筋数量A 已知： 及级别f 混凝土强度等级f 及级别fy’，混凝土强度等级fc 求 ： 柱的受压承载力Nu， 或已知轴向力设计值Ｎ，判断是否安全 计算步骤，详见图 计算步骤，详见图4.2.6 轴心受压构件截面复核步骤
钢筋混凝土柱的纵向钢筋配置要求
钢筋混凝土柱的纵向钢筋配置要求下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!钢筋混凝土柱的纵向钢筋配置要求钢筋混凝土结构中的柱是承受垂直荷载并传递至地基的重要组成部分。
建筑结构-胡兴福-教学大纲
一、课程性质与任务建筑结构是建筑工程专业的主要职业基础课程之一。
它包括钢筋混凝土结构、砌体结构、钢结构和建筑结构抗震设计基本知识四个方面内容。
其任务是让学生具有在工程实际中分析和解决一般结构问题的能力，具有对一般结构、构件进行设计计算的能力，具有正确理解和运用结构设计规范的能力,为将来从事施工管理工作奠定基础。
二、课程教学目标（一）知识目标掌握建筑结构常用材料的种类和材性；掌握建筑结构及结构构件的一般构造知识，包括抗震构造知识；掌握一般建筑结构构件（或连接）的设计方法；掌握现浇钢筋混凝土单向板肋梁楼盖的设计方法、步骤；掌握多层砌体结构的设计方法。
（二）能力目标1. 具有进行一般建筑结构构件（受弯构件、轴向受力构件）截面设计与承载力复核的能力。
2. 具有一般多层砌体结构设计的能力。
3。
具有分析和处理实际施工过程中遇到的一般结构问题的能力。
4. 具有正确识读建筑结构施工图的能力.（三) 德育目标1。
运用多种教学手段密切联系工程实际，激发学生的求知欲望,培养学生科学严谨的工作态度和创造性工作能力.2。
培养学生热爱专业、热爱本职工作的精神。
3.培养学生一丝不苟的学习态度和自觉学习的良好习惯。
三、课程内容及要求（一）绪论1。
主要内容：建筑结构的类型；各类结构的优缺点及其应用和发展简况；本课程的学习方法和需要注意的问题。
2. 教学要求：领会各类建筑结构的概念及其应用范围.了解建筑结构的学习方法。
(二）建筑结构计算基本原则1. 主要内容:＊荷载分类；*荷载代表值；结构的功能；结构功能的极限状态；*结构上的作用、作用效应和结构抗力；＊▲概率极限状态设计法实用设计表达式。
2. 教学要求:掌握荷载分类、荷载代表值、结构上的作用及作用效应、结构抗力的概念；理解结构的功能及其极限状态的含义.能正确应用极限状态实用设计表达式。
3. 作业建议：运用概率极限状态实用设计表达式的计算习题。
(三）建筑结构材料1. 主要内容：*建筑钢材的品种和规格；*建筑钢材的力学性能；＊混凝土的强度指标；混凝土的变形;混凝土结构耐久性规定;*砌体材料种类及强度等级；*砌体的力学性能。
最小配筋要求（强烈推荐）
梁设计要求一、强条（“不应”）第10.2.1条钢筋混凝土梁纵向受力钢筋的直径，当梁高h≥300mm时，不应小于10mm;当梁高h<300mm时，不应小于8mm。
梁上部纵向钢筋水平方向的净间距(钢筋外边缘之间的最小距离)不应小于30mm和1.5d(d为钢筋的最大直径)；下部纵向钢筋水平方向的净间距不应小于25mm和d。
梁的下部纵向钢筋配置多于两层时，两层以上钢筋水平方向的中距应比下面两层的中距增大一倍。
各层钢筋之间的净间距不应小于25mm和d。
第9.5.1条钢筋混凝土结构构件中纵向受力钢筋的配筋百分率不应小于表9.5.1规定的数值。
钢筋混凝土结构构件中纵向受力钢筋的最小配筋百分率(%) 表9.5.1第10.2.6条当梁端实际受到部分约束但按简支计算时，应在支座区上部设置纵向构造钢筋，其截面面积不应小于梁跨中下部纵向受边钢筋计算所需截面面积的四分之一，且不应少于两根；该纵向构造钢筋自支座边缘向跨内伸出的长度不应小于0.2l0,此处，l0为该跨的计算跨度。
第10.2.10条梁中箍筋的间距应符合下列规定：1梁中箍筋的最大间距宜符合表10.2.10的规定，当V>0.7f t bh0+0.05N p0时，箍筋的配筋率ρsv(ρsv=A sv/(b s))尚不应小于0.24f t/f yv；2当梁中配有按计算需要的纵向受压钢筋时，箍筋应做成封闭式；此时，箍筋的间距不应大于15d(d为纵向受压钢筋的最小直径)，同时不应大于400mm;当一层内的纵向受压钢筋多于5根且直径大于18mm时，箍筋间距不应大于10d；当梁的宽度大于400mm且一层内的纵向受压钢筋多于3根时，或当梁的宽度不大于400mm但一层内的纵向受压钢筋多于4根时，应设置复合箍筋；第10.2.11条对截面高度h>800mm的梁，其箍筋直径不宜小于8mm；对截面高度h≤800mm 的梁，其箍筋直径不宜小于6mm。
梁中配有计算需要的纵向受压钢筋时，箍筋直径尚不应小于纵向受压钢筋最大直径的0.25倍。

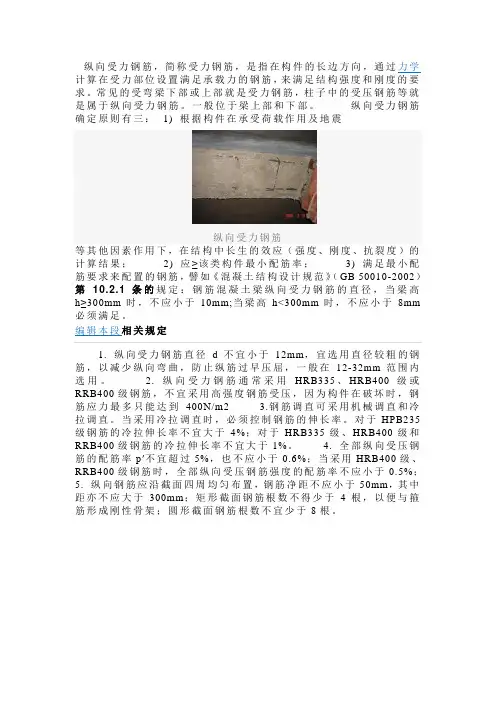

纵向受力钢筋
纵向受力钢筋，简称受力钢筋，是指在构件的长边方向，通过力学计算在受力部位设置满足承载力的钢筋，来满足结构强度和刚度的要求。
常见的受弯梁下部或上部就是受力钢筋，柱子中的受压钢筋等就是属于纵向受力钢筋。
一般位于梁上部和下部。
纵向受力钢筋确定原则有三：1) 根据构件在承受荷载作用及地震纵向受力钢筋等其他因素作用下，在结构中长生的效应（强度、刚度、抗裂度）的计算结果；2) 应≥该类构件最小配筋率；3) 满足最小配筋要求来配置的钢筋，譬如《混凝土结构设计规范》（GB 50010-2002）规定：钢筋混凝土梁纵向受力钢筋的直径，当梁高h≥300mm时，不应小于10mm;当梁高h<300mm时，不应小于8mm必须满足。
编辑本段相关规定1. 纵向受力钢筋直径d不宜小于12mm，宜选用直径较粗的钢筋，以减少纵向弯曲，防止纵筋过早压屈，一般在12-32mm范围内选用。
2. 纵向受力钢筋通常采用HRB335、HRB400级或RRB400级钢筋，不宜采用高强度钢筋受压，因为构件在破坏时，钢筋应力最多只能达到400N/m23.钢筋调直可采用机械调直和冷拉调直。
当采用冷拉调直时，必须控制钢筋的伸长率。
对于HPB235级钢筋的冷拉伸长率不宜大于4%；对于HRB335级、HRB400级和RRB400级钢筋的冷拉伸长率不宜大于1%。
4. 全部纵向受压钢筋的配筋率p′不宜超过5%，也不应小于0.6%；当采用HRB400级、RRB400级钢筋时，全部纵向受压钢筋强度的配筋率不应小于0.5%；5. 纵向钢筋应沿截面四周均匀布置，钢筋净距不应小于50mm，其中距亦不应大于300mm；矩形截面钢筋根数不得少于4根，以便与箍筋形成刚性骨架；圆形截面钢筋根数不宜少于8根。
如何理解纵向钢筋1.简支梁、连续梁的下部钢筋一般算作纵向受拉钢筋。
剪力墙、框架柱之中梁的下部主筋是纵向受拉钢筋。
板筋的下部钢筋是纵向受力钢筋。
纵向受力钢筋一般指的是水平受力钢筋。
钢筋混凝土梁、板的配筋要求
梁中一般配制下面几种钢筋：纵向受力钢筋、箍筋、弯起钢筋、架立钢筋、纵向构造钢筋。
1．纵向受力钢筋
纵向受力钢筋的数量一般不得少于两根（当梁宽小于100mm时，可为一根）。
当混凝土强度等级大于或等于C25时，保护层厚度为25mm。
2．箍筋
箍筋主要是承担剪力的，直径不小于6mm，箍筋直径尚应不小于d/4(d 为纵向受压钢筋的最大直径)。
3．弯起钢筋
弯起钢筋与梁轴线的夹角(称弯起角)一般是45°；当梁高h>800mm 时，弯起角为60°。
4．架立钢筋
架立钢筋设置在梁的受压区并平行纵向受拉钢筋，承担因混凝土收缩和温度变化产生的应力。
5．纵向构造钢筋
当梁较高(hw≥450mm)时，为了防止混凝土收缩和温度变形而产生竖向裂缝，同时加强钢筋骨架的刚度，在梁的两侧沿梁高每隔200mm处各设一根直径不小于10mm的腰筋，两根腰筋之间用φ6或φ8的拉筋连系，拉筋间距一般为箍筋的2倍。
1．一般配筋要求
(1)受力钢筋
单跨板跨中产生正弯矩，受力钢筋应布置在板的下部；
悬臂板在支座处产生负弯矩，受力钢筋应布置在板的上部。
(2)分布钢筋
分布钢筋的作用是：将板面上的集中荷载更均匀地传递给受力钢筋；在施工过程中固定受力钢筋的位置；抵抗因混凝土收缩及温度变化在垂直受力钢筋方向产生的拉力。
2．现浇单向板的配筋要求
单向板短向布置受力筋，在长向布置分布筋。
3．板的纵向钢筋混凝土保护层厚度
当混凝土强度等级小于或等于C20时，保护层厚度为20mm；当混凝土强度等级大于或等于C25时，保护层厚度为15mm。
（梁的是25）。
钢筋混凝土纵向受力构件
2、基本公式
N
Nu
0.9(
fc Acor
f
' y
As'
2f y Asso )
• 凡属下列情况之一者，不考虑间接钢筋的 影响而按式普通箍筋公式计算构件的承载 力：
• （1）当 l0/d>12时，此时因长细比较大， 有可能因纵向弯曲引起螺旋筋不起作用；
• （2）当按螺旋箍筋公式算得受压承载力小 于按普通箍筋公式算得的受压承截力时；
36
31
125
0.40
16
14
55
0.87
38
33
132
0.36
18
15.5
62
0.81
40
34.5
139
0.32
ቤተ መጻሕፍቲ ባይዱ20
17
69
0.75
42
36.5
146
0.29
22
19
76
0.70
44
38
153
0.26
24
21
83
0.65
46
40
160
0.23
26
22.5
90
0.60
48
41.5
167
0.21
28
24
破坏特征： 加载后首先在受拉区出现横向裂缝，裂
缝不断发展，裂缝处的拉力转由钢筋承担， 受拉钢筋首先达到屈服，并形成一条明显的 主裂缝，主裂缝延伸，受压区高度减小，最 后受压区出现纵向裂缝，混凝土被压碎导致 构件破坏。
第六章 钢筋混凝土受压构件的承载力
6.1 分类
根据受力的方向是指向截面，还是离开截面， 可分为纵向受压构件和纵向受拉构件； 根据力的作用线与截面轴线的位置关系， 可分为轴心受力构件和偏心受力构件。 其中,偏心受力构件，又可以分为单向偏心和双向偏心。
第六讲--纵向受力构件
下图为短柱轴压破坏的应力-荷载曲线示意图和破
坏示意图。为避免混凝土被压碎时钢筋未屈服，普
通箍筋柱中不应使用高强钢筋作为受力钢筋。
应力-荷载曲线示意图
短柱破坏示意图
长柱的破坏形式有两种：长细比较 大时，破坏是由于压缩变形和弯曲变形
过大，导致材料强度不足而破坏，属于
材料破坏；长细比很大时，主要是纵向 弯曲过大，而导致材料未达到设计强度
F’=F ；M=F×e0
内力计算时应将其组合变形分解为基本变形， 单独计算在轴向荷载、弯矩作用下的各截面的 轴向内力、弯矩，并分别绘制相应的轴力图、 弯矩图，即得构件的内力图。
【例1】已知某柱，梁传给柱顶的竖向荷载为F1，柱顶承受弯
矩为M，承受水平荷载为F, 该柱的自重为FW，求该柱的内力并 绘出内力图。
3 钢柱 3.1 截面形式
柱常见的截面形式如表8所示。 格构柱是由各个单肢（型钢或钢管）通过缀材 以角焊缝形式相连。格构柱按缀材材料分为缀条 （缀材主要单边角钢）柱（图15（a）、（b））及缀 板柱（图15（c））。按柱肢数量分为双肢柱、三肢 柱、四肢柱，见表4.8中格构柱。 图15为双肢格构柱，截面有两个主轴，一根主 轴横穿缀材，称为虚轴；另一根主轴横穿两个肢， 称为实轴。
传力途径 梁上荷载 通过梁端 突缘→垫 板→柱端 加劲肋→ 柱腹板
特点 传力明确，构 造复杂，柱腹 板受力较大， 两侧梁的反力 不等时引起偏 心很小，仍可 以按铰接柱头 考虑 传力明确，构 造简单，但两 侧梁的反力不 等时易引起偏 心
当ξ≤ξb时为大偏心受压；
当ξ>ξb时为小偏心受压。
2.5.1 结论
1 . 对于大偏心受压，拉区纵向钢筋先达到屈服强度 后，还可以继续加荷，直到压区混凝土压碎，所以也叫受 拉破坏，这种破坏具有明显预兆，属于延性破坏，这种构 件抗震性能较好，宜优先采用；
纵向受力钢筋、横向受力钢筋
纵向受力钢筋、横向钢筋纵向受力钢筋，简称受力钢筋，是指在构件的长边方向，通过力学计算在受力部位设置满足承载力的钢筋，来满足结构强度和刚度的要求。
常见的受弯梁下部或上部就是受力钢筋，一般在梁的跨中的下方及梁的支坐的上方的钢筋是受拉力;一般在梁的跨中的上方及梁的支坐的下方的钢筋是受压力。
柱子中的受压钢筋等就是属于纵向受力钢筋。
纵向受力钢筋确定原则有三：1) 根据构件在承受荷载作用及地震纵向受力钢筋等其他因素作用下，在结构中产生的效应(强度、刚度、抗裂度)的计算结果;2) 应≥该类构件最小配筋率;3) 满足最小配筋要求来配置的钢筋，比如《混凝土结构设计规范》(GB 50010-2002)第10.2.1条的规定：钢筋混凝土梁纵向受力钢筋的直径，当梁高h≥300mm时，不应小于10mm;当梁高h<300mm 时，不应小于8mm必须满足。
相关规定1. 纵向受力钢筋直径d不宜小于12mm，宜选用直径较粗的钢筋，以减少纵向弯曲，防止纵筋过早压屈，一般在12-32mm范围内选用。
2. 纵向受力钢筋通常采用HRB335、HRB400级或RRB400级钢筋，不宜采用高强度钢筋受压，因为构件在破坏时，钢筋应力最多只能达到400N/m2。
3.钢筋调直可采用机械调直和冷拉调直。
当采用冷拉调直时，必须控制钢筋的伸长率。
对于HPB235级钢筋的冷拉伸长率不宜大于4%;对于HRB335级、HRB400级和RRB400级钢筋的冷拉伸长率不宜大于1%。
4. 全部纵向受压钢筋的配筋率p′不宜超过5%，也不应小于0.6%;当采用HRB400级、RRB400级钢筋时，全部纵向受压钢筋强度的配筋率不应小于0.5%。
5. 纵向钢筋应沿截面四周均匀布置，钢筋净距不应小于50mm，其中距亦不应大于300mm;矩形截面钢筋根数不得少于4根，以便与箍筋形成刚性骨架;圆形截面钢筋根数不宜少于8根。
6、先说什么是“纵向”，这一般指构件方向。
“横向”指垂直构件方向。
纵向受力锚固方式
纵向受力锚固是指在混凝土结构中，将纵向钢筋或构件正确地固定在支承结构中，以传递和分布钢筋或构件的受力。
纵向受力锚固的方式主要包括以下几种：
1. 锚筋锚固：
- 适用于承压桩，可以使用桩的纵向钢筋或另加插筋锚入承台内。
当采用桩的纵向预应力钢筋直接与承台锚固时，锚固长度不得小于50倍纵向钢筋直径且不小于500mm。
2. 机械锚固：
- 使用专门的锚具或锚栓，如螺栓、锚筋等，通过机械方式将钢筋或构件固定在支承结构中。
3. 化学锚固：
- 利用化学粘结剂，如树脂类锚固剂，将钢筋或构件粘结在支承结构中。
这种方式适用于小直径钢筋的锚固。
4. 预应力锚固：
- 在预应力混凝土结构中，通过张拉预应力钢筋并将其锚固在预应力锚具中，以实现钢筋的锚固。
5. 焊接锚固：
- 通过焊接方式将钢筋或构件与支承结构连接，这种方式具有很高的连接强度。
6. 组合锚固：
- 有时为了提高锚固效果，会采用多种锚固方式的组合，例如，同时使用机械锚固和化学锚固。
在实际工程中，选择合适的纵向受力锚固方式需要考虑结构的受力需求、环境条件、成本效益等因素。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
当搭接受压钢筋直径大于25mm时，应在搭接接头两个端 面外50mm范围内各设置2根箍筋。
当柱截面短边尺寸大于400mm且各边纵向受力钢筋 多于 3根时，或当柱截面短边尺寸不大于400mm但各边纵 向钢筋多于4根时，应设置复合箍筋，以防止中间钢筋被 压屈。复合箍筋的直径、间距与前述箍筋相同。
结束！ 谢谢大家！
§4.1 受压构件构造要求
钢筋混凝土受力构件的分类
4.1.1 材料强度
混凝土：宜采用较高强度等级的混凝土，一般采用C25 及 以上等级的混凝土。
钢筋：不宜选用高强度钢筋，一般采用HRB400和HRB335。
4.1.2 截面形式及尺寸要求
1.截面形状：正方形、矩形、圆形、环形。
2.截面尺寸：截面尺寸一般应符合 ≤25及
对于截面形状复杂的构件，不可采用具有内折角的箍 筋箍筋（图4.1.3）。其原因是，内折角处受拉箍筋的合力 向外。
柱钢筋图
电渣压力焊
电渣压力焊
箍筋加密
钢筋骨架
机械连接
机械连接
小结
1. 纵向受力钢筋、箍筋的作用； 2. 纵向受力钢筋、箍筋的构造要求。
作业布置
预 习：§4.2 思考题：4.1
≤30（其中 为柱的计算长度，h和bl分0 / b别为截面的高度
l0 / h
l0
和宽度）。 对于方形和矩形截面，其尺寸不宜小于 250×250mm。
为了便于模板尺寸模数化，柱截面边长在800mm以下者，宜 取50mm 的倍数；在800mm以上者，取为100mm的倍数。
4.1.3 配筋构造
（1）纵向受力钢筋 1）设置纵向受力钢筋的目的
6. 保证斜截面受弯承载力的构造措施； 7. 受弯构件的变形及裂缝宽度验算； 8. 钢筋代换。
筋和箍筋的作用。 2. 掌握受压构件的材料、截面形式尺寸，以及配筋构
造要求。
重点
受压构件的材料、截面形式尺寸、以及配筋构 造要求。
难点
受压构件纵向受力钢筋和箍筋的作用。
协助混凝土承受压力；承受可能的弯矩，以及混凝土收 缩和温度变形引起的拉应力；防止构件突然的脆性破坏。
2）布置方式 轴心受压柱的纵向受力钢筋应沿截面四周均匀对称布置； 偏心受压柱的纵向受力钢筋放置在弯矩作用方向的两对 边； 圆柱中纵向受力钢筋宜沿周边均匀布置。
3）构造要求：
纵向受力钢筋直径d不宜小于12mm，通常采用 12～32mm。
第四章 钢筋混凝土纵向受力构件
本章主要内容
1. 梁、板钢筋的作用及配筋构造要求； 2. 梁正截面受弯破坏形态及特征； 3. 单筋矩形截面受弯构件正截面承载力计算的
基本假定、应力简图、计算方法及适用条件； 4. 单筋T形截面受弯构件正截面承载力计算的应力简
图、 计算方法及适用条件；
5. 受弯构件斜截面受剪破坏形态、计算公式及适 用条件、承载力计算方法；
一般宜采用根数较少，直径较粗的钢筋，以保证骨架的刚度。
方形和矩形截面柱中纵向受力钢筋不少于４根，圆柱中 不宜少于8根且不应少于6根。
纵向受力钢筋的净距不应小于50mm，偏心受压柱中垂 直于弯矩作用平面的侧面上的纵向受力钢筋及轴心受压柱中 各边的纵向受力钢筋的中距不宜大于300mm（图4.1.1）。对 水平浇筑的预制柱，其纵向钢筋的最小净距距可按梁的有关 规定采用。
1）作用 保证纵向钢筋的位置正确； 防止纵向钢筋压屈，从而提高柱的承载能力。 2）构造要求 受压构件中的周边箍筋应做成封闭式。箍筋直径不应小 于d/4（d为纵向钢筋的最大直径），且不应小于6mm。箍筋 间距不应大于400mm及构件截面的短边尺寸，且不应大于 15d（d为纵向受力钢筋的最小直径）。
在纵筋搭接长度范围内，箍筋的直径不宜小于搭接钢筋 直径的0.25倍。箍筋间距，当搭接钢筋为受拉时，不应大于 5（为受力钢筋中最小直径），且不应大于100mm；
受压构件纵向钢筋的最小配筋率应符合表3.2.3的规定。 全部纵向钢筋的配筋率不宜超过5％。受压钢筋的配筋率一般 不超过3％，通常在0.5 ％～2％之间。
4）配筋方式：对称配筋、非对称配筋
对称配筋：在柱的弯矩作用方向的两对边对称布置相同 的纵向受力钢筋。
非对称配筋：在柱的弯矩作用方向的两对边布置不同的 纵向受力钢筋。
