陶瓷板工艺及技术介绍
陶瓷板幕墙工程施工工艺
陶瓷板幕墙工程施工工艺1. 引言本文档旨在介绍陶瓷板幕墙工程的施工工艺。
通过本文档，施工人员可以了解到陶瓷板幕墙的基本构造、材料要求以及安装步骤，以确保施工质量和安全。
2. 陶瓷板幕墙的基本构造陶瓷板幕墙由以下几个主要部分组成：- 陶瓷板：采用高强度、抗风压能力强的陶瓷板材料，确保幕墙的稳定性和保温性能。
- 铝合金支撑结构：提供陶瓷板的支撑和固定功能，同时具备抗风压和抗震能力。
- 绝缘层：用于隔离陶瓷板和支撑结构，防止冷热桥效应，增强保温隔热性能。
- 密封胶条：用于填缝和密封，确保幕墙的防水性能。
- 安全玻璃：用于陶瓷板幕墙的透明部分，增强视觉效果和采光性能。
3. 陶瓷板幕墙的施工工艺陶瓷板幕墙的施工工艺包括以下步骤：1. 准备工作：- 了解设计图纸和施工方案。
- 清理施工区域，确保施工场地的整洁和安全。
- 检查材料质量和数量，确保符合要求。
2. 铝合金支撑结构的安装：- 根据设计要求进行支撑结构的定位和铺设。
- 确保支撑结构的垂直度和平整度。
- 使用合适的固定件将支撑结构固定在建筑物上。
3. 陶瓷板的安装：- 按照设计图纸的要求将陶瓷板固定在支撑结构上。
- 使用合适的固定件和密封胶条，确保陶瓷板的稳定性和防水性能。
- 定期检查陶瓷板的水平度和垂直度，进行必要的调整。
4. 密封胶条的安装：- 在陶瓷板之间的缝隙处安装密封胶条，确保幕墙的防水性能。
- 使用专用的工具对密封胶条进行挤压，确保密封效果。
5. 安全玻璃的安装：- 按照设计要求将安全玻璃安装在陶瓷板幕墙的透明部分。
- 使用专用的固定件将安全玻璃固定在支撑结构上。
6. 完工验收：- 检查陶瓷板幕墙的质量和安装效果。
- 确保幕墙的外观质量和功能要求符合设计要求。
- 对施工质量和安全进行评估和验收。
4. 结论本文档简要介绍了陶瓷板幕墙工程的施工工艺。
施工人员应该按照设计图纸和施工方案进行施工，确保陶瓷板幕墙的稳定性、防水性能和视觉效果。
在施工过程中，应严格遵守相关安全规范，确保施工质量和安全。

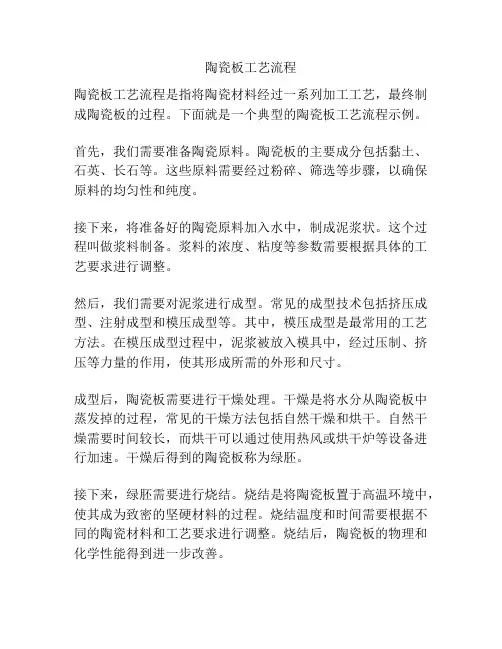

陶瓷板工艺流程
陶瓷板工艺流程陶瓷板工艺流程是指将陶瓷材料经过一系列加工工艺，最终制成陶瓷板的过程。
下面就是一个典型的陶瓷板工艺流程示例。
首先，我们需要准备陶瓷原料。
陶瓷板的主要成分包括黏土、石英、长石等。
这些原料需要经过粉碎、筛选等步骤，以确保原料的均匀性和纯度。
接下来，将准备好的陶瓷原料加入水中，制成泥浆状。
这个过程叫做浆料制备。
浆料的浓度、粘度等参数需要根据具体的工艺要求进行调整。
然后，我们需要对泥浆进行成型。
常见的成型技术包括挤压成型、注射成型和模压成型等。
其中，模压成型是最常用的工艺方法。
在模压成型过程中，泥浆被放入模具中，经过压制、挤压等力量的作用，使其形成所需的外形和尺寸。
成型后，陶瓷板需要进行干燥处理。
干燥是将水分从陶瓷板中蒸发掉的过程，常见的干燥方法包括自然干燥和烘干。
自然干燥需要时间较长，而烘干可以通过使用热风或烘干炉等设备进行加速。
干燥后得到的陶瓷板称为绿胚。
接下来，绿胚需要进行烧结。
烧结是将陶瓷板置于高温环境中，使其成为致密的坚硬材料的过程。
烧结温度和时间需要根据不同的陶瓷材料和工艺要求进行调整。
烧结后，陶瓷板的物理和化学性能得到进一步改善。
最后，陶瓷板需要经过表面处理。
表面处理可以通过釉料涂覆、釉烧等方式进行。
釉料涂覆是将一层特殊的化学物质涂在陶瓷板表面，然后进行烧结，以增加陶瓷板的质感和外观效果。
釉烧是将陶瓷板置于更高温度下进行烧结，以使釉料形成致密的膜层。
综上所述，陶瓷板工艺流程主要包括陶瓷原料准备、浆料制备、成型、干燥、烧结和表面处理等环节。
每个环节都需要根据具体的工艺要求进行调整和控制，以确保最终制成的陶瓷板具有优良的物理和化学性能，以及良好的外观效果。

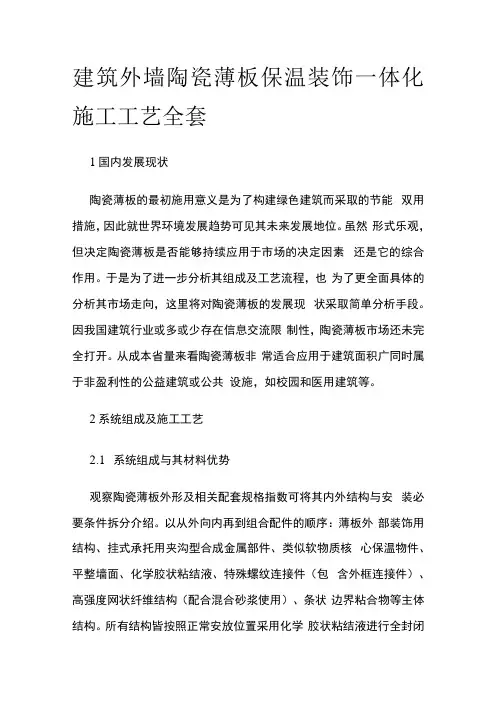

建筑外墙陶瓷薄板保温装饰一体化施工工艺全套
建筑外墙陶瓷薄板保温装饰一体化施工工艺全套1国内发展现状陶瓷薄板的最初施用意义是为了构建绿色建筑而采取的节能双用措施，因此就世界环境发展趋势可见其未来发展地位。
虽然形式乐观，但决定陶瓷薄板是否能够持续应用于市场的决定因素还是它的综合作用。
于是为了进一步分析其组成及工艺流程，也为了更全面具体的分析其市场走向，这里将对陶瓷薄板的发展现状采取简单分析手段。
因我国建筑行业或多或少存在信息交流限制性，陶瓷薄板市场还未完全打开。
从成本省量来看陶瓷薄板非常适合应用于建筑面积广同时属于非盈利性的公益建筑或公共设施，如校园和医用建筑等。
2系统组成及施工工艺2.1系统组成与其材料优势观察陶瓷薄板外形及相关配套规格指数可将其内外结构与安装必要条件拆分介绍。
以从外向内再到组合配件的顺序：薄板外部装饰用结构、挂式承托用夹沟型合成金属部件、类似软物质核心保温物件、平整墙面、化学胶状粘结液、特殊螺纹连接件（包含外框连接件）、高强度网状纤维结构（配合混合砂浆使用）、条状边界粘合物等主体结构。
所有结构皆按照正常安放位置采用化学胶状粘结液进行全封闭粘合处理，使其外观形成装饰面单一整体。
一体化的涵义是在同等质量用料基础上，结合两种或多种功能作用置放于单片陶瓷薄板中。
故可用以上涵义原则推算陶瓷薄板系统优势。
①陶瓷薄板所采用的内外用料和黏着模式能够将内部易燃部分严密包裹，且能将版面整体防火特性发挥到最优，完全密封度能有效阻止火焰因密度不均而点燃保温内芯；②陶瓷薄板为独立多量安装结构，板层空隙可于大型火场中避免火焰沿板层传播增大火势；③结构采用胶状粘结物质的作用强度能够将墙板掉落几率降到最小，且黏胶成分及其耐热且不易改变物质状态。
2.2施工工艺221施工流程流程需要提前依照建筑具体结构和墙面状况进行具体设定。
但主体做工结构按先后顺序可明确排放。
由工程实际实践前的最后查验工作开始，依次为：最终核查流程畅通度一施工实地环境初处理一确认垂直和水平线路标准一置放固定装置一保温板上墙一密封墙板边缝一处理己完成墙面卫生。
陶瓷板湿贴易施工工艺
二、技术标准体系
GB/T 123266-2009《陶瓷板》
JGJ/T172-2012《建筑陶 瓷薄板应用技术规程》
2.2、执行标准 2.2.1 相关材料标准 GBT23266-2009 《陶瓷板》 JC/T547-2005 《陶瓷墙地砖胶粘剂》 Q/IQDT1-2010 《丁苯胶乳防水涂料》 JC/T1004-2006 《陶瓷墙地砖填缝剂》
整
现场用于 放线
用于板缝 间找平
用于填缝 施工
陶瓷板搬 运时使用
注意事项： （1）介片需要用切割玻化砖的介片，禁用有齿缝介片； （2）锯齿镘刀的齿隔为 8mm 或 10mm ；
1.2 瓷砖胶的选择 1.2.1 瓷砖胶的参数标准
序号 1
项目 拉伸胶粘原强度（ MPa）
指标 ≥ 1.0
试验方法
2
浸水后的拉伸胶粘强度（MPa）
剂（含损耗）。 （3）在一定量的胶黏剂制备时，必须用搅拌器进行彻底搅拌均匀。 （4）彻底搅拌后的瓷砖胶，需静止熟化 3~5 分钟方可使用。
1.3 基层 1.3.1 铺贴基层参数标准： （1）室内地面饰面工程，基层抗拉强度不应小于 0.3MPa，抗剪切强度不应小于 0.5MPa； 室内、室外墙面饰面工程，基层抗拉强度不应小于 1.0 MPa，抗剪切强度不应小于 1.0MPa。 （2）平整度需达到 3mm/2m 的标准。
1.4 铺贴作业施工 1.4.1 湿贴易施工的注意事项： （1）天气：施工温度 5~35℃，雨、雪、潮湿天气、五级或以上台风禁止室外施工。 （2）铺贴顺序：墙面铺贴时自下往上铺贴，最底层的薄板需设置牢固的支撑物。 （3）陶瓷板粘结剂的背涂：先用湿布、钢丝刷擦除瓷板背后的浮灰、脱模粉等，待无明 水后抹涂粘结剂。 （4）防护、防雨：在施工完成后 24 小时内，禁止淋雨、禁止冲击、禁止踩踏。 （5）完成面：常规完成面为 12~13.5mm，建议找平层预留厚度 13.5mm。
耐酸陶瓷砖板的生产工艺和材料配比
耐酸陶瓷砖板的生产工艺和材料配比耐酸陶瓷砖板是一种具有良好耐酸性能的建筑材料，常用于化工、冶金、电力等行业的耐酸设备内衬。
它具有高强度、耐磨损、耐高温、抗腐蚀等优点，因此在相关行业中得到广泛应用。
本文将介绍耐酸陶瓷砖板的生产工艺和材料配比。
一、生产工艺耐酸陶瓷砖板的生产工艺包括原料准备、制浆、成型、烧结等步骤。
1. 原料准备耐酸陶瓷砖板的主要原料是高纯度的氧化铝和硅砂。
氧化铝具有良好的耐酸性能，硅砂则可以提供良好的抗磨损能力。
除此之外，还需要添加适量的粘结剂和助剂，以提高产品的综合性能。
2. 制浆将准备好的原料按照一定比例放入球磨机中进行湿法制浆。
在球磨过程中，原料经过碾磨和混合，形成均匀细腻的糊状物，以便后续成型操作。
3. 成型湿法制浆后的糊状物经过压滤、压干等工序，将其转变为成型块。
成型块的形状根据具体需要而定，通常为正方形或长方形的砖块。
4. 烧结成型块经过烧结工艺，达到烧结温度后形成耐酸陶瓷砖板。
烧结温度的选择要根据原料组成、成型块的密度等因素进行确定。
二、材料配比耐酸陶瓷砖板的材料配比对于产品的性能至关重要，下面介绍一种常用的材料配比：1. 氧化铝的配比氧化铝是耐酸陶瓷砖板的主要材料，其配比要根据具体的使用要求和材料性能进行调整。
一般情况下，氧化铝含量在80%以上，可以提供较好的耐酸性能。
2. 硅砂的配比硅砂是提供耐磨损能力的关键材料，其配比要根据具体的使用环境和要求进行调整。
硅砂含量在10%左右，可以有效提高产品的磨损耐久性。
3. 粘结剂和助剂的配比粘结剂的作用是将原料颗粒结合在一起，助剂则可以改善产品的某些性能。
两者的配比要根据具体的生产工艺和产品性能进行确定。
在材料配比过程中，除了上述关键材料外，还需要考虑其他因素，例如粒度分布、烧结温度、烧结时间等。
这些因素对于产品的成型质量和综合性能具有重要影响，需要在实际生产中进行综合考虑。
总结：耐酸陶瓷砖板的生产工艺包括原料准备、制浆、成型和烧结等步骤，通过这些步骤可以制得具有良好耐酸性能的陶瓷砖板。
氧化铝陶瓷基板加工制作工艺流程和成型办法
氧化铝陶瓷基板加工制作工艺流程和成型办法
一、什么是氧化铝陶瓷板？
氧化铝陶瓷板是一种由氧化铝粉料和有机粘合剂制成的新型材料，由
于材料本身具有抗酸、抗碱、耐热以及耐腐蚀性，因此在现代工业中得到
了广泛的应用。
氧化铝陶瓷板具有良好的抗破坏性，优良的抗腐蚀性，强
度高，裁剪精确，表面美观等优点，因此在电子、化工、石油、热力、火
力及其他工业中得到了广泛的应用。
二、氧化铝陶瓷基板加工制作工艺流程
1、预处理：氧化铝陶瓷基板在进行加工前，首先需要经过预处理，
包括翻板、切割、打磨和橡胶头磨光等操作，以确保加工的质量和设备的
寿命。
2、切割：在切割加工中，钻孔铣削机将氧化铝陶瓷基板上需要铣削
的图形特征完美地切割出来，以保证良好的加工质量。
3、二次处理：在这一步，工人们将氧化铝陶瓷基板进行二次处理，
这样可以使切割出来的图形特征更加完美，同时也可以减少基板表面的磨损。
4、风压成型：通过选用风压机成型可以使基板表面的缺陷更加精细，使基板本身具有良好的加工精度和抗破坏性。
5、型材压延：型材压延是为了去除基板表面的毛刺、裂缝、局部凹
凸等不规则，使基板表面更加光滑。
为什么用陶瓷做电路板_陶瓷电路板工艺介绍
为什么用陶瓷做电路板_陶瓷电路板工艺介绍为什么用陶瓷做电路板陶瓷电路板其实是以电子陶瓷为基础材料制成的，可以做各种形状。
其中，陶瓷电路板的耐高温、电绝缘性能高的特点最为突出，在介电常数和介质损耗低、热导率大、化学稳定性好、与元件的热膨胀系数相近等优点也十分显著，而陶瓷电路板的制作会用用到LAM技术，即激光快速活化金属化技术。
应用于LED领域，大功率电力半导体模块，半导体致冷器，电子加热器，功率控制电路，功率混合电路，智能功率组件，高频开关电源，固态继电器，汽车电子，通讯，航天航空及军用电子组件。
不同于传统的FR-4（波纤维），陶瓷类材料具有良好的高频性能和电学性能，且具有热导率高、化学稳定性和热稳定性优良等有机基板不具备的性能，是新一代大规模集成电路以及功率电子模块的理想封装材料。
主要优势：1.更高的热导率2.更匹配的热膨胀系数3.更牢、更低阻的金属膜层氧化铝陶瓷电路板4.基板的可焊性好，使用温度高5.绝缘性好6.高频损耗小7.可进行高密度组装8.不含有机成分，耐宇宙射线，在航空航天方面可靠性高，使用寿命长9.铜层不含氧化层，可以在还原性气氛中长期使用技术优势随着大功率电子产品朝着小型化、高速化方向发展，传统的FR-4、铝基板等基板材料已经不再适用于PCB行业朝着大功率、智慧应用的发展，随着科学技术的进步，传统的LTCC、DBC技术正在逐步被DPC、LAM技术代替。
以LAM技术为代表的激光技术更加符合印刷电路板高密度互连，精细化发展。
激光打孔是目前PCB行业的前端、主流打孔技术，此种技术高效、快速、精准，具有较大的应用价值。
斯利通陶瓷电路板采用激光快速活化金属化技术制作，金属层与陶瓷之间结合强度高、电学性能好，可以重复。
多层陶瓷基板激光切割工艺_概述及解释说明
多层陶瓷基板激光切割工艺概述及解释说明1. 引言1.1 概述本篇文章旨在介绍多层陶瓷基板激光切割工艺，并对其进行解释和详细说明。
随着科技的不断进步，多层陶瓷基板在电子设备、通信技术以及能源产业等领域中得到广泛应用。
而多层陶瓷基板的高硬度和脆性导致其加工难度较大，传统机械切割方法效率低且容易造成损伤。
为了解决这一问题，多层陶瓷基板激光切割工艺被提出并逐渐得到应用。
该工艺利用激光束对多层陶瓷基板进行切割，具有高精度、高效率、灵活性强等特点。
本文将介绍该工艺的具体过程、原理以及在不同领域中的应用情况。
1.2 文章结构本文共分为五个主要部分：引言、多层陶瓷基板激光切割工艺、切割工艺优势与应用、实验与结果分析以及结论与展望。
首先，在引言部分我们会对多层陶瓷基板激光切割工艺进行总体介绍，并说明本文的目的和内容结构。
其次，在多层陶瓷基板激光切割工艺部分，我们将详细介绍该工艺的原理、设备和参数设置。
通过了解这些关键信息，读者可以更好地理解并实施该切割工艺。
接下来，在切割工艺优势与应用部分，我们将重点探讨该工艺相较于传统机械切割方法的优势，包括高精度切割能力以及材料适用性和灵活性方面的特点。
此外，我们还会展望该工艺在不同领域中的应用前景。
然后，在实验与结果分析部分，我们将介绍实验设计和方法，并对实验结果进行详细分析和讨论。
此外，我们还会提供一些针对切割质量评估的标准和实例。
最后，在结论与展望部分，我们会总结本文内容并给出一些建议。
其中包括对该工艺改进的可能性和挑战的讨论，并提出未来发展方向建议。
1.3 目的本文旨在阐述多层陶瓷基板激光切割工艺的相关知识和技术要点。
通过全面的介绍与解释，读者可以深入了解该工艺的原理、设备以及参数设置等方面的信息。
同时，本文还将重点突出该工艺相较于传统机械切割方法的优势和应用领域。
最后，我们希望能够为该工艺的实验设计和结果分析提供一些参考，以促进该领域未来的发展。
现在请继续撰写"2. 多层陶瓷基板激光切割工艺"部分内容。
多层陶瓷基板及其制造方法
多层陶瓷基板及其制造方法多层陶瓷基板是一种用于集成电路及其他电子器件的基板材料。
它由多层陶瓷层和导电金属层交替叠加而成，具有优良的电绝缘性能、高强度和优异的热导率。
本文将介绍多层陶瓷基板的制造方法及其相关技术。
一、多层陶瓷基板的制造方法1. 原料准备：多层陶瓷基板的主要材料是陶瓷粉末和有机粘结剂。
通常使用的陶瓷粉末包括氧化铝、氮化铝和氧化锆等，有机粘结剂主要是聚合物树脂。
这些原料经过混合和筛分后，制成可用于制造基板的坯料。
2. 基板成型：将坯料通过压制、挤出或注射成型工艺，制成带有导电通孔的原始基板。
这些通孔将用于连接多层陶瓷层和导电金属层。
3. 陶瓷层烧结：将多个陶瓷层叠加在一起，并在高温下进行烧结，以实现层间结合。
在烧结过程中，有机粘结剂将分解和燃烧，使陶瓷层之间形成坚固的结合。
烧结后的陶瓷层具有较高的密度和强度。
4. 金属层制备：在陶瓷层之间涂覆金属浆料，并通过烧结的方式使其与陶瓷层牢固结合。
金属浆料通常是由导电金属粉末和有机粘结剂组成。
烧结后的金属层在多层陶瓷基板中起到导电和连接功能。
5. 电连接：通过钻孔和镀铜等工艺在金属层上形成电连接，以实现电子器件的连接和信号传输。
二、多层陶瓷基板的相关技术1. 高可靠性技术：多层陶瓷基板在高温、高湿和恶劣环境下应用广泛，因此需要具备高可靠性。
相关的技术包括优化材料配方、提高烧结质量和优化金属层的制备工艺等。
2. 高频应用技术：多层陶瓷基板在高频电路中具有较好的性能，但需要考虑电磁波的传播特性和导热性能。
相关技术包括优化金属层的导电性能和设计合适的电连接结构。
3. 低温烧结技术：传统的多层陶瓷基板制备过程中需要高温烧结，但这可能导致一些敏感电子器件的失效。
因此，发展低温烧结技术具有重要意义。
目前，人们通过添加适当的添加剂，改变烧结工艺参数等方式，实现多层陶瓷基板的低温烧结。
4. 高密度互连技术：随着电子器件的微小化和集成化，多层陶瓷基板上的导电通孔需要更高的密度和更小的尺寸。
陶瓷基板工艺技术
陶瓷基板工艺技术陶瓷基板工艺技术是一项重要的制造技术，广泛应用于电子、电器、通信等行业。
它是指将陶瓷原料通过加工工艺加工成所需形状和尺寸的基板产品的一系列工艺过程和技术。
首先，陶瓷基板的制备工艺包括原料选择和配比。
陶瓷基板一般由氧化铝和氮化硼等陶瓷粉末经过高温烧结和压制等工艺制成。
在原料选择中，需要选择纯度高、颗粒均匀的原料，以确保基板的物理性能和电化学性能。
其次，陶瓷基板的成型工艺。
常见的成型工艺有压制、注浆和挤出等。
压制工艺是将陶瓷粉末放入模具中，通过压力使其成型。
注浆工艺是将陶瓷粉末与稀释剂混合，通过注射器注入模具中。
挤出工艺是将陶瓷糊料挤出成型，然后经过干燥和烧结等工艺。
再次，陶瓷基板的烧结工艺。
烧结是将成型的陶瓷基板放入炉中进行高温处理，使其颗粒间发生结合，形成致密的基板。
烧结过程中需要控制好温度和时间，以及气氛的控制。
烧结温度过低，基板不能充分结合；烧结温度过高，基板易变形、开裂。
同时，气氛控制也非常重要，不同材料对氧化还原气氛的要求不同。
最后，陶瓷基板的加工工艺。
加工工艺包括切割、打孔、修整等。
切割是将烧结成型后的陶瓷基板切割成所需的尺寸。
打孔是根据设计要求，在基板上钻孔，以便之后的组装和安装。
修整是处理基板表面的不平整、毛刺和划痕，使其达到平整、光滑的要求。
通过以上工艺技术的整合与应用，可以制备出各种形状、尺寸和性能优良的陶瓷基板产品。
陶瓷基板具有优良的绝缘性能、机械强度和耐温性能，广泛应用于电路板、电子器件、高频器件等领域。
随着科技的不断发展，陶瓷基板工艺技术也在不断创新和改进，以满足不同行业对于高性能陶瓷基板的需求。
发泡陶瓷板生产工艺
发泡陶瓷板生产工艺发泡陶瓷板是一种新型的建筑材料，具有轻质、隔音、隔热、防火等优点。
这种材料的生产过程相对比较复杂，需要经过多个步骤，包括原材料的筛选、混合、成型、烘干、烧结等。
本文将从以上几个方面对发泡陶瓷板的生产工艺进行详细介绍。
一、原材料筛选发泡陶瓷板的原材料主要包括氧化铝、硅酸铝、硅酸钙、硅酸镁、硅酸钠等。
这些原材料的品质直接影响到最终产品的质量，因此在选择原材料时需要进行严格的筛选。
首先，需要对原材料进行化学分析，确保其符合生产要求。
其次，需要进行筛选和研磨，以确保原材料的颗粒大小和均匀度。
最后，需要进行检验，确保原材料的含水量和杂质含量符合要求。
二、原材料混合原材料混合是发泡陶瓷板生产的第二个重要步骤。
在混合过程中，需要将各种原材料按照一定的比例混合在一起，以确保最终产品的性能。
混合的过程需要使用混合机，将原材料充分搅拌均匀。
在混合的过程中，需要适当加入一些助剂，以提高产品的性能。
例如，可以加入一些发泡剂，使产品具有轻质的特点；也可以加入一些防火剂，提高产品的防火性能。
三、成型原材料混合完成后，需要进行成型。
成型的方法有多种，最常见的是挤压成型和压制成型。
挤压成型是将混合好的原材料通过挤压机挤出成型，压制成型则是将原材料放入模具中，经过高压压制成型。
无论是哪种成型方法，都需要控制好成型的温度和压力，以确保最终产品的性能。
在成型的过程中，需要注意控制成型的速度，避免出现表面不光滑、内部不均匀等问题。
四、烘干成型完成后，需要进行烘干。
烘干的目的是将产品内部的水分蒸发掉，使其达到一定的干燥程度。
在烘干的过程中，需要控制好温度和时间，以避免产生裂纹和变形等问题。
五、烧结烘干完成后，需要进行烧结。
烧结是将产品放入高温炉中进行加热，使其达到一定的硬度和耐用程度。
在烧结的过程中，需要控制好温度和时间，以确保产品的质量。
六、质量检验最后，需要对产品进行质量检验。
质量检验的目的是确保产品符合生产标准和客户要求。
陶瓷板生产线和工艺装备技术开发与应用方案(一)
陶瓷板生产线和工艺装备技术开发与应用方案一、实施背景随着建筑、家居装饰、电子、医疗、环保等领域对高性能陶瓷材料需求的增长，陶瓷板市场迎来了广阔的发展空间。
目前，国内陶瓷板生产线技术水平参差不齐，部分企业仍采用传统生产工艺，存在能耗高、效率低、环境污染等问题。
因此，开发和应用先进的陶瓷板生产线和工艺装备技术，对于提高产品质量、降低生产成本、满足市场需求具有重要意义。
二、工作原理1. 生产流程陶瓷板生产线主要包括原料制备、成型、烧结、切割、磨削、检测等工序。
原料制备阶段将各种原料按一定比例混合均匀，经球磨、过筛、陈腐等工序后得到合格的陶瓷粉料；成型阶段采用干压、注射、挤出等方法将粉料制成所需形状的生坯；烧结阶段将生坯在高温下烧成致密的陶瓷制品；切割阶段将烧结后的陶瓷制品按要求切割成一定尺寸的产品；磨削阶段对产品表面进行研磨抛光，提高表面质量；检测阶段对产品的尺寸、外观、性能等进行严格检测，确保产品合格。
2. 设备配置陶瓷板生产线的主要设备包括原料制备设备（如球磨机、过筛机等）、成型设备（如干压机、注射机、挤出机等）、烧结设备（如隧道窑、梭式窑等）、切割设备（如金刚石切割机、水刀切割机等）、磨削设备（如研磨机、抛光机等）以及检测设备（如尺寸检测仪、性能检测仪等）。
3. 工艺流程陶瓷板生产线的工艺流程如下：原料制备→ 成型→ 干燥→ 烧结→ 冷却→ 切割→ 磨削→ 检测→ 包装入库4. 质量检测在陶瓷板生产线的各个工序中，质量检测环节至关重要。
原料制备阶段需对原料的化学成分、粒度分布等进行检测；成型阶段需对生坯的尺寸、密度等进行检测；烧结阶段需对制品的收缩率、抗折强度等进行检测；切割和磨削阶段需对产品的外观、表面粗糙度等进行检测。
确保产品符合相关标准和客户要求。
三、实施计划步骤1. 项目计划本项目计划分为以下几个阶段：市场调研、方案设计、设备选型与采购、安装调试、生产准备、试生产、正式生产。
2. 设备选型根据陶瓷板生产线的生产工艺要求和实际生产情况，对主要设备进行选型。
陶瓷基板dbc工艺
陶瓷基板dbc工艺陶瓷基板DBC工艺是一种常用于高功率LED封装的技术。
DBC是指Direct Bonded Copper，即直接键合铜。
该工艺的基本原理是将铜箔直接键合在陶瓷基板上，形成一个具有良好导热性能的电路板。
下面将从工艺流程、优点和应用等方面进行详细介绍。
一、工艺流程1. 基板制备：首先需要选用高纯度的陶瓷材料，如氧化铝陶瓷、氮化铝陶瓷等。
然后将陶瓷基板进行切割、打磨、清洗等处理，以保证其表面光滑、无裂纹、无杂质。
2. 铜箔制备：选用高纯度的电解铜，通过化学蚀刻、机械抛光等工艺制备出符合要求的铜箔。
3. 键合：将铜箔放置在陶瓷基板上，经过高温高压的处理，使铜箔与陶瓷基板紧密结合，形成一个完整的电路板。
4. 电路制作：在铜箔上进行电路制作，如刻蚀、镀金等工艺，以满足不同的电路需求。
5. 封装：将LED芯片粘贴在电路板上，通过焊接等工艺将LED芯片与电路板连接起来，形成一个完整的LED封装产品。
二、优点1. 导热性能好：由于铜箔与陶瓷基板直接键合，形成了一个导热性能极佳的电路板，能够有效地将LED芯片产生的热量散发出去，提高LED的发光效率和寿命。
2. 电气性能稳定：由于铜箔与陶瓷基板紧密结合，形成了一个稳定的电路板，能够有效地避免电路板因温度变化等原因而产生的变形、开裂等问题，保证LED封装产品的电气性能稳定。
3. 耐高温性能好：由于陶瓷材料具有良好的耐高温性能，能够在高温环境下保持稳定的性能，因此DBC工艺制作的LED封装产品能够在高温环境下长时间稳定工作。
三、应用DBC工艺制作的LED封装产品广泛应用于高功率LED照明、汽车照明、航空航天、医疗器械等领域。
由于其导热性能好、电气性能稳定、耐高温性能好等优点，能够满足不同领域对LED封装产品的高要求。
总之，DBC工艺是一种非常重要的LED封装技术，具有导热性能好、电气性能稳定、耐高温性能好等优点，能够满足不同领域对LED封装产品的高要求。
陶瓷砖板低温快烧工艺技术
陶瓷砖板低温快烧工艺技术陶瓷砖板是一种常见的建筑装饰材料，具有质地坚固、耐磨、防水耐火等特点，而低温快烧工艺技术则是陶瓷砖板生产中的一项重要技术。
下面，我们将详细介绍陶瓷砖板低温快烧工艺技术。
陶瓷砖板低温快烧工艺技术是指在砖板生产过程中，采用低温烧制的方法，并通过特殊的生产工艺，使砖板在短时间内完成烧制过程。
相比传统的高温长烧工艺，低温快烧工艺具有节能、环保、生产效率高等优点。
首先，陶瓷砖板低温快烧工艺在节能方面具有显著优势。
传统的高温烧制工艺需要将砖板放入高温窑中进行长时间烧制，消耗大量的能源，而低温快烧工艺只需较短的时间完成烧制过程，能够大大减少耗能量，降低生产成本。
其次，低温快烧工艺对环境友好。
传统的高温烧制工艺产生大量的二氧化碳和氮氧化物等有害气体，对环境造成污染影响。
而低温快烧工艺由于烧制温度较低，烟气排放量和有害气体含量大大降低，对环境的影响也较小。
此外，低温快烧工艺还具有生产效率高的特点。
高温烧制工艺需要长时间的烧制过程，生产效率较低，而低温快烧工艺只需较短的时间即可完成烧制过程，大大提高了生产效率。
这对于陶瓷砖板生产企业来说，不仅可以减少生产周期，提高产能，还可以更快地响应市场需求。
在低温快烧工艺技术的实施中，需注意以下几点。
首先，需要选用合适的砖坯材料。
由于低温快烧工艺的特点是短时间完成烧制，因此需要选用具有较高的烧结活性且烧结温度较低的陶瓷原料，以确保在短时间内完成砖板的烧结。
其次，需要控制烧制温度和时间。
烧制温度和时间的控制直接影响到砖板的质量，因此需要根据具体砖板的要求进行调整和控制。
最后，需要进行合理的烧制工艺设计。
包括砖坯成型、烘干、烧制等环节，需要根据具体情况进行设计，确保砖板的质量和生产效果。
总之，陶瓷砖板低温快烧工艺技术是一项在陶瓷砖板生产中具有重要意义的技术。
通过该技术的应用，不仅可以实现节能环保，提高生产效率，还可以减少生产成本，提高企业赢利能力。
因此，发展和推广低温快烧工艺技术对陶瓷砖板行业是十分重要的。
发泡陶瓷板生产工艺
发泡陶瓷板生产工艺
随着科技的不断发展，新型材料的出现也越来越多，其中发泡陶瓷板就是一种新型材料。
发泡陶瓷板具有轻质、高强度、防火、隔音、保温等优良性能，被广泛应用于建筑、交通、环保等领域。
本文将介绍发泡陶瓷板的生产工艺。
一、原材料准备
发泡陶瓷板的主要原材料是粘土、石膏、氧化铝、氧化镁、氧化钠等。
其中，粘土是主要的基础材料，石膏是增加板材的强度，氧化铝、氧化镁是增加板材的耐火性能，氧化钠是增加板材的发泡性能。
这些原材料必须严格按照一定的比例混合，才能制成发泡陶瓷板。
二、制备泡沫浆
将混合好的原材料加入水中，搅拌均匀，制备成泡沫浆。
泡沫浆是发泡陶瓷板的基础材料，质量的好坏直接影响到板材的性能。
三、填充模具
将制备好的泡沫浆倒入模具中，填充至适当的高度。
模具的形状和尺寸是根据不同的需求而定的，可以制成各种形状的板材。
四、蒸汽加压
将填充好的模具放入蒸汽加压锅中，进行蒸汽加压。
蒸汽加压是制备发泡陶瓷板的关键步骤，通过高温高压的作用，使泡沫浆在模具中膨胀发泡，形成孔隙结构。
五、干燥
将蒸汽加压好的模具取出，进行自然干燥或人工干燥。
干燥过程
中，要注意控制温度和湿度，以免出现开裂、变形等问题。
六、烧结
将干燥好的板材放入烧结窑中进行烧结。
烧结是制备发泡陶瓷板的最后一步，通过高温的烧结作用，使板材变得更加坚硬、耐用。
以上就是发泡陶瓷板的生产工艺，通过严格的工艺流程和质量控制，可以制备出高品质的发泡陶瓷板。
发泡陶瓷板的应用前景广阔，相信在未来的建筑、交通、环保等领域中，它将会发挥越来越重要的作用。
大型陶瓷薄板外墙施工工法(2)
大型陶瓷薄板外墙施工工法一、前言大型陶瓷薄板外墙施工工法是一种现代化的外墙装饰材料及施工工艺，其采用大型陶瓷薄板作为外墙装饰材料，通过特定的施工工法，将陶瓷薄板固定在建筑物外墙上，实现外墙的美观与保护。
本文将介绍大型陶瓷薄板外墙施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及一个工程实例。
二、工法特点 1. 美观性强：大型陶瓷薄板外墙具有平整、光滑、亮丽的特点，可以呈现出多种颜色、纹理和图案，满足建筑物外墙的设计要求。
2. 耐候性好：大型陶瓷薄板具有良好的耐候性，能够抵抗紫外线、酸雨等外部环境的侵蚀。
3.耐污性强：大型陶瓷薄板的表面平整光滑，不易附着尘埃和污渍，易于清洁和保养。
4. 安装方便：施工过程简单，可以采用现场切割、粘贴或预制板悬挂的方式进行安装。
5. 轻质化：大型陶瓷薄板重量轻，减轻了外墙负荷，降低了建筑物结构的要求。
6. 环保健康：大型陶瓷薄板采用天然材料，无污染、无辐射、无甲醛等有害物质，对人体和环境无害。
三、适应范围大型陶瓷薄板外墙施工工法适用于各类建筑物，包括商业综合体、高档写字楼、酒店、别墅等。
由于其外墙装饰效果好、耐候性强、维护成本低等优点，已经成为当今建筑外墙装饰的主流。
四、工艺原理大型陶瓷薄板外墙施工工法主要通过下述工艺原理实现：首先确定外墙的施工要求和装饰效果，然后进行材料采购和加工，例如预制板悬挂时需要对预制板进行槽口切割和钢结构固定孔制作。
在施工现场，根据墙体结构进行墙面处理，如修补不平整的墙面。
接下来进行薄板粘贴，采用特殊粘结剂将薄板固定在墙面上，并进行排版和固定。
最后进行收尾工作，如处理连接处、边缘处理和防水处理等。
五、施工工艺1. 墙面处理：清理墙面，修补不平整的墙面，施工阶段需注意保持墙体的垂直度和平整度。
2. 材料准备：采购大型陶瓷薄板，进行槽口切割和钢结构固定孔制作，按照设计要求进行预制板的生产和加工。
陶瓷电路板工艺
陶瓷电路板工艺一、概述陶瓷电路板（Ceramic Printed Circuit Board，CPCB）是一种高性能的电子陶瓷材料，具有优异的耐高温、耐腐蚀、低介电常数和低介质损耗等特性。
CPCB广泛应用于高频、高速、高可靠性的电子产品中，如微波通信设备、雷达系统、卫星导航设备等。
二、工艺流程1. 基板准备将陶瓷基板切割成所需尺寸，并进行表面处理。
表面处理包括去除油污和氧化层，以及进行粗糙度处理。
2. 图形绘制将设计好的电路图案通过光刻技术转移到基板表面。
光刻技术包括涂覆光阻、曝光和显影三个步骤。
3. 金属化处理通过化学镀铜或真空镀铜等方法，在基板表面形成一层铜箔。
然后在铜箔上再进行一次光刻过程，形成所需的导线和焊盘等结构。
4. 烧结将已经完成金属化处理的基板送入烧结窑中，在高温下进行烧结处理。
烧结过程中，陶瓷基板和金属导线之间会发生化学反应，形成一层牢固的氧化铜层，从而提高电路板的可靠性和耐腐蚀性。
5. 钻孔在经过烧结处理的基板上进行钻孔，以便安装元器件和连接线路。
6. 表面处理通过沉积金、镍、锡等金属或者喷涂有机防护层等方法，在基板表面形成保护层，以保护电路板不受外界环境影响。
7. 检测和测试对制作完成的电路板进行检测和测试，以确保其符合设计要求和质量标准。
三、工艺细节1. 基板选择：CPCB工艺要求使用高纯度的陶瓷材料作为基板，如氧化铝陶瓷、氮化硼陶瓷等。
同时还要考虑到基板的尺寸、厚度、粗糙度等因素。
2. 光刻技术：光刻技术是CPCB制作中最关键的步骤之一。
其中曝光过程中所使用的光源、掩模和曝光时间等参数都会对电路板的质量产生影响。
3. 金属化处理：CPCB工艺要求在基板表面形成均匀、牢固的铜箔，以保证电路板的导电性和可靠性。
同时还要注意控制镀铜厚度和均匀性，以及防止出现气泡、孔洞等缺陷。
4. 烧结处理：烧结温度和时间是影响CPCB质量的重要因素。
如果烧结温度过高或时间过长，会导致基板变形、开裂等问题；如果烧结温度过低或时间过短，则会影响氧化铜层的形成和稳定性。
超薄大规格饰面陶瓷板干挂施工工法(2)
超薄大规格饰面陶瓷板干挂施工工法超薄大规格饰面陶瓷板干挂施工工法一、前言超薄大规格饰面陶瓷板干挂施工工法是一种新兴的建筑外墙装饰材料施工方法，能够实现建筑外墙的美观、保温、隔热和防水。
本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例进行详细介绍。
二、工法特点超薄大规格饰面陶瓷板干挂施工工法以超薄大规格饰面陶瓷板作为主要材料，采用干挂方式进行施工。
具有重量轻、刚性好、防水性能佳、耐候性强、保温隔热效果好等特点。
此外，该工法还具备施工速度快、效果美观、安全性好、可拆卸性强等优点。
三、适应范围超薄大规格饰面陶瓷板干挂施工工法适用于各类高层建筑、商业综合体、公共建筑等建筑项目的外墙装饰。
特别适用于对建筑外墙美观要求较高、抗震设计要求严格的项目。
四、工艺原理超薄大规格饰面陶瓷板干挂施工工法通过将超薄大规格饰面陶瓷板与建筑外墙形成空气隔离层，实现了建筑外墙的保温和隔热效果。
同时，采用专用的干挂系统，确保了陶瓷板的牢固安装和整体性。
五、施工工艺超薄大规格饰面陶瓷板干挂施工工法主要包括预处理、基层处理、固定系统安装、陶瓷板安装和验收几个阶段。
具体施工过程包括：搭设脚手架、检查基层情况、清洁基层、喷涂胶粉砂浆、安装固定系统、安装陶瓷板、打石胶填缝、验收等。
六、劳动组织超薄大规格饰面陶瓷板干挂施工工法需要组织专业的施工人员进行施工。
施工人员需要具备一定的施工技能和经验，并且要严格按照工艺要求进行施工。
七、机具设备超薄大规格饰面陶瓷板干挂施工工法所需的机具设备包括脚手架、吊篮、扒车、喷涂机、细齿圆锯、石材切割机、打石胶枪等。
八、质量控制为了保证施工质量，需要对施工过程中的每个环节进行严格的质量控制。
包括对基层的检查、固定系统的安装质量、陶瓷板的安装质量、石胶的填缝质量等进行监督和检验。
九、安全措施施工中需要注意安全事项包括脚手架的搭设安全、高处作业的防护、机具设备的使用安全等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
陶瓷（AL2O3）基板简介
产品简介：
本产品是由贵金属所构成的高传导介质电路与高热传导系数绝缘材料结合而成的高热传导基板。
可又效解决PCB与铝基板低导热的问题。
达到有效将高热电子元件所产生的热导出，增加元件稳定度及延长使用寿命。
产品特性：
不需要变更原加工程序
优秀机械强度
具良好的导热性
具耐抗侵蚀
具耐抗侵蚀
良好表面特性，优异的平面度与平坦度
抗热震效果佳
低曲翘度
高温环境下稳定性佳
可加工成各种复杂形状
陶瓷（AL2O3）基板与铝基板比较表
陶瓷（AL2O3）基板铝基板
高传导介378~429W/(m·K）
陶瓷（AL2O3）24~51W/(m·K）
铜箔390~401W/(m·K）
绝缘体0.8~2.2W/(m·K）
铝板210~255W/(m·K）
直接导热绝缘层阻绝导热
陶瓷（AL2O3）基板与其他厂陶瓷（AL2O3）基板比较表
陶瓷（AL2O3）基板其他厂陶瓷（AL2O3）基板
高传导介质378~429W/(m·K）
陶瓷（AL2O3）板24~51W/(m·K）
铜箔390~401W/(m·K）
陶瓷（AL2O3）板24~51W/(m·K）
1.2XX°C-350°C电路正常
2.高温加热锡盘450°C40秒电路正常
3.制作过程不需酸洗，无酸的残留
4.电阻率为1.59x10^-8Ω.m 1.2XX°C-350°C电路剥离或被锡溶解
2.高温加热锡盘450°C40秒电路剥离
3.制作过程需酸洗，会由酸性物质残留，会造成线路氧化及剥离
应用：
LED照明用基板、高功率LED基板
PC散热、IC散热基板、LED电视散热基板
半导体及体集成电路的散热基板
可替代PCB及铝基板
应用实例：
10W LED球灯经红外线热像测温仪检测
点灯时间超过72小时
环境温度28.4°C
内壁温度60°C
点编号温度X Y 附注
1 84.57 114 58 全面积最高温
2 84.08 229 119
3 82.27 118 181
4 64.07 168 183
点编号温度X Y 附注
1 53.31 117 143 全面积最高温
2 52.78 138 155
3 45.86 166 186
4 51.89 20
5 159
陶瓷基板与铝基板比较图
陶瓷基板种类及比较：
系统电路板的种类包括：
铝基板（MCPCB)
印刷电路板（PCB）
软式印刷电路板（FPC）
陶瓷基板种类主要有：
高温熔合陶瓷基板（HTFC)
低温共烧多层陶瓷（LTCC)
高温共烧多层陶瓷（HTCC)
直接接合铜基板（DBC）
直接镀铜基板（DPC）
1-1 HTFC（Hight-Temperature Fusion Ceramic)
HTFC 称为高温熔合陶瓷基板，将高温绝缘性及高热传导的AL2O3或AIN陶瓷基板的单面或双面，运用钢板移印技术，将高传导介质材料印制成线路，放置于850~950°C的烧结炉中烧结成型，即可完成。
2-1 LTCC（Low-Temperature Co-fired Ceramic)
LTCC 又称为低温共烧多层陶瓷基板，此技术须先将无机的氧化铝粉与越
30%~50%的玻璃材料加上有机粘结剂，使其混合均匀称为为泥装的浆料，接着利用刮刀把浆料刮成片状，再经由一道干燥过程将片状浆料形成一片片薄薄的生胚，然后依各层的设计钻导通孔，作为各层讯号的传递，LTCC内部线路则运用网版印刷技术，分别于生胚上做填孔及印制线路，内外电极则可分别使用银、铜、金等金属，最后将各层做叠层动作，放置于850~900°C的烧结炉中烧结成型，即可完成。
3-1 HTCC（Hight-Temperature Co-fired Ceramic)
HTCC 又称为高温共烧多层陶瓷，生产制造过程与LTCC极为相似，主要的差异点在于HTCC的陶瓷粉末并无玻璃材质，因此，HTCC必须在高温
1200~1600°C环境下干燥硬化成生胚，接着同样钻上导通孔，以网版印刷技术填孔于印制线路，因其共烧温度较高，使得金属导体材料的选择受限，其主要的材料为熔点较高但导电性却较差的钨、钼、锰…等金属，最后再叠层烧结成型。
4-1 DBC（Direct Bonded Copper)
DBC 直接接合铜基板，将高绝缘性的AL2O3或AIN陶瓷基板的单面或双面覆上铜金属后，经由高温1065~1085°C的环境加热，使铜金属因高温氧化，扩撒与AL2O3材质产生（Eutectic）共晶熔体，是铜金属陶瓷基板粘合，形陶瓷复合金属基板，最后依据线路设计，以蚀刻方式备至线路。
5-1 DPC（Direct Plate Copper)
DPC 也称为直接镀铜基板，先将陶瓷基板做前处理清洁，利用薄膜专业制造技术—真空镀膜方式于陶瓷基板上溅镀于铜金属复合层，接着以黄光微影的光阻被覆曝光，显影，蚀刻，去膜制程完成线路制作，最后再以电镀/化学镀沉积方式增加线路的厚度，待光阻移除后即完成金属化线路制作。
陶瓷导热基板特性
在了解陶瓷散热基板的制造方法后，接下来将进一步的探讨各个散热基板的热性具有哪有差异，而各项特性又分别代表了什么样的意义，为何会影响散热基板在应用时必须作为考量的重点，以下表一陶瓷导热基板特性比较中，本文取了导热基板的：（1）热传导率、（2）制程温度、（3）线路制作方法、（4）线径宽度、（5）制作线路是否需要酸洗或蚀刻、（6）陶瓷基板是否会残留酸、（7）焊点加工温度、（8）线路工作环境温度，八项特性作进一步的讨论：
表一、陶瓷导热板特性比较
Item HTFC LTCC HTCC DBC DPC
热传导系数
（W/mK）AL2O3：20~51（W/mK）
AIN:170~220（W/mK）2~3（W/mK）16~17（W/mK）AL2O3:20~51
（W/mK）
AIN:170~220（W/mK）AL2O3:20~51（W/mK）
AIN"170~220（W/mK）
操作环境温度850~950°C 850~900°C 1300~1600°C
1065~1085°C 250~350°C
线路制作方式薄膜印刷厚膜印刷厚膜印刷微影制程微影制程线径宽度150um 150um 150um 150um 10~50um
酸洗蚀刻不需要不需要不需要需要需要
残留酸无无无有（会侵蚀线路）有（会侵蚀线路）
焊点加工450°C/40秒线路正常2XX°C~450°C/3~5秒线路剥离或被
锡溶解（不可烙铁加工）
线路工作环境温度800°C线路表面轻微碳化仍可正常运作800°C线
路完全剥离或完全碳化无法运作
热传导率
热传导率又称为热导率，它代表了基板材料本身直接传导热能的一种能力，数值
越高代表其导热能力越好。
LED导热基板最主要的作用就是在于，如何有效的将
热能从LED晶粒传导到散热系统，以降低LED晶粒的温度，增加发光效率与延长
LED寿命，因此，导热基板热传导效果的优劣就将成为业界在选用导热基板时重
要的评估项目之一。
检视表一，由把重陶瓷散热基板的比较可明显看出，虽然
AL2O3材料的热传导率约在20~51（W/mK）之间，LTCC为降低其烧结温度而添加
了30%~50%的玻璃材料，使其热传导率降至20~51（W/mK）左右；而HTCC因其普
通共烧温度略低于纯AL2O3基板的烧结温度，而使其因材料密度较低使得热传导
系数低于AL2O3基板约在16~17（W/mK）之间。
一般来说，LTCC与HTCC导热效
果并不如HTFC、DBC、DPC导热基板理想。
