汽车电控技术概述版
汽车电子控制技术基础
04
汽车车身电子控制 系统
车身电子控制系统的组成及工作原理
组成
车身电子控制系统主要由传感器、控制器和执行器组成。传感器负责采集车身 状态和信号，控制器接收传感器信号并处理，执行器根据控制器的指令进行动 作。
工作原理
传感器将检测到的信号传输给控制器，控制器对信号进行处理并发出相应的控 制指令，执行器根据指令执行相应的动作，从而实现车身电子控制系统的功能 。
智能化
应用人工智能、机器学习 等技术，实现更加智能化 的控制。
网络化
通过车载网络，实现各个 控制系统之间的信息共享 和协同控制。
02
汽车发动机电子控 制系统
发动机电子控制系统的组成及工作原理
组成
发动机电子控制系统主要由传感器、控制器和执行器三部分 组成。传感器负责采集发动机的工作状态和参数，控制器接 收传感器信号并处理，执行器根据控制器的指令对发动机进 行控制。
根据故障类型采取相应的维修方 法，如更换部件、调整参数等。
03
汽车底盘电子控制 系统
底盘电子控制系统的组成及工作原理
总结词
底盘电子控制系统主要由传感器、控制器和执行器三 部分组成，工作原理是传感器采集信号，控制器进行 分析处理，执行器根据控制器的指令进行动作。
详细描述
底盘电子控制系统是汽车的重要组成部分，它主要包 括传感器、控制器和执行器三部分。传感器负责采集 汽车的各种信号，如车速、转速、油门踏板位置等， 并将这些信号传输到控制器。控制器接收到信号后， 会进行分析处理，并根据预设的控制策略生成控制指 令。执行器则根据控制器的指令，通过调节发动机的 供油、点火和进气等参数，实现对汽车行驶状态的实 时控制。
汽车还采用了多种传感器和执行器等设备，实现了对车辆的全面监控和控制。
汽车电子控制技术概述
汽车电子控制系统的分类
按控制功能分类
可分为发动机控制系统、底盘控制系统、车身控制系统和信息娱乐系统等。
按控制方式分类
可分为开环控制系统和闭环控制系统。开环控制系统是指ECU根据传感器信号和 预定算法计算出控制量，直接发送给执行器；闭环控制系统是指ECU根据传感器 信号和执行器反馈信号进行比较，调整控制量，以达到更好的控制效果。
用于检测汽车运行状态和驾驶员操作，并将 信号传输给电子控制单元（ECU）。
汽车电子控制系统的核心，负责接收传感 器信号、处理数据、发出控制指令。
执行器
通信总线
根据ECU发出的指令，执行相应的动作，如 喷油、点火、怠速控制等。
用于ECU与其他汽车电子系统之间的信息交 换。
汽车电子控制系统的功能
01
02
一旦传感器检测到异常情况，如有人 非法入侵或车辆被移动，防盗报警系 统会立即发出警报，提醒周边行人或 车主采取措施。
防盗报警系统通常配备各种传感器， 如震动传感器、门窗传感器等，以监 测车辆的状态。
汽车导航系统
汽车导航系统是一种车载电子设 备，用于提供行车路线指引和定
位服务。
汽车导航系统通过GPS技术实时 获取车辆位置信息，并根据预设
汽车电子控制技术概述
• 引言 • 汽车电子控制系统概述 • 汽车发动机电子控制系统 • 汽车底盘电子控制系统 • 汽车车身电子控制系统 • 汽车电子控制技术的未来发展
01
引言
主题简介
汽车电子控制技术是指应用电子技术对汽车发动机、底盘、 车身和电气设备等进行控制，以提高汽车的动力性、经济性 、安全性、舒适性和排放性能的技术。
20世纪90年代
随着计算机技术的普及，汽车电子控制技术进入智能化阶段，出现了 智能化的发动机控制系统、自动巡航系统、导航系统等。
(完整版)汽车电控技术知识点总结
第一篇汽车发动机电控技术第一章电子化与发动机电控技术1.汽车上第一个电子装置：电子管收音机（标志汽车进入了电子化时代）2.汽车电子化可分为四个阶段第一阶段：20世纪50年代初期到1974年，解决了电子装置在汽车上应用的技术难点，是初级阶段。
第二阶段：1974-1982年，以微处理器为控制核心，以完成特定控制内容或功能为基本目的第三阶段：1982-1995年，以微型计算机为控制核心能够同时完成多种控制功能的计算机集中管理系统为基本控制模式。
第四阶段：1995年以后随着CAN总线技术和高速车用微型计算机的应用，汽车电子开始步入只能化控制的技术高点。
第二章汽车发动机电控系统概述1.汽车发动机电控系统的组成：传感器、电控单元（ECU）和执行元件。
2.汽车发动机电控系统的主要控制功能：1）汽油喷射控制：喷油正时控制、喷油持续时间控制、停油控制和电动汽油泵控制停油控制包括减速停油控制、超速停油控制及停油后的恢复供油2）点火控制：点火正时控制、闭合角控制和爆震反馈控制3）怠速控制：包括无负荷怠速控制和有负荷怠速控制4）排气净化控制：空燃比反馈控制、废弃再循环控制、活性炭罐清洗控制和二次空气喷射控制等5）进气控制：进气谐振增压控制、配气定时控制、增压压力控制和进气涡流控制6）故障自诊断控制：包括故障自诊断和带故障运行控制3.汽油发动机电控燃油喷射系统的分类按汽油喷入的位置分：缸内直接喷射方式和进气管喷射方式（进气管喷射方式又分为单点喷射和多点喷射）按汽油喷射的方式分：连续喷射方式和间歇喷射方式（间歇喷射方式分为同时喷射、分组喷射和顺续喷射）按汽油喷射系统喷射方式分：机械控制方式和电控方式（电控方式分电控汽油喷射系统和发动机集中管理系统）按进气量测量方式分：间接测量方式（节流-速度式和速度-密度式）和直接测量方式（体积流量式和质量流量）4缸内直喷实现了分层稀薄燃烧式未来电控汽油发动机的主要技术发展方向现代轿车电控汽油发动机主要采用多点喷射系统体积流量式采用翼片式和卡门涡旋式，质量流量式采用热线式和热模式5.电控汽油喷射的主要优点1）改善了各缸混合气浓度的均匀性2）使汽油机发动机的动力性和经济性有一定的影响3）式汽油发动机有害物排放量显著减少4）改善了汽油发动机过度工况的响应特性5）使汽油发动机在不同地理及气候条件下都能保持良好的排放性能6）提高了汽油发动机高低温启动性能和暖机性能6.顺序喷射中喷油时刻一般为排气行程上止点前60~70度曲轴转角第三章电控汽油喷射系统1.推动汽油发动机电控系统发展的直接原因是法规对汽油发动机排放性能指标的不断提高2.电控汽油喷射系统组成：空气供给系统、燃油供给系统和汽油喷射电子控制系统3.空气供给系统1）空气供给系统组成：空气滤清器、空气量计量装置、节气门体、节气门位置传感器、进气总管和进气歧管等2）直接测量方式采用空气流量计，间接测量方式采用进气歧管绝对压力传感器3）空气流量计：翼片式、卡门涡旋式、热线式和热模式4）翼片式空气流量计组成：测量翼片组件、电位计组件和空气旁通通道原理：发动机工作时具有一定流速的空气推开测量翼片，经主空气道进入发动机气缸，测量翼片被气流推开角度a的大小，与空气流速和扭簧的回复力矩有关，对于某一具体的流量计在空气道几何尺寸一定的情况下，对于每一偏转角a，就有一个确定的主通道流通截面积因此就有一个确定的空气流量值。

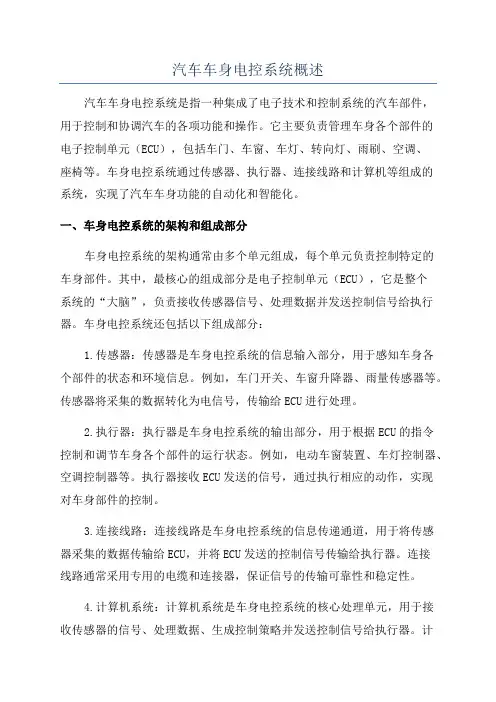

汽车车身电控系统概述
汽车车身电控系统概述汽车车身电控系统是指一种集成了电子技术和控制系统的汽车部件，用于控制和协调汽车的各项功能和操作。
它主要负责管理车身各个部件的电子控制单元（ECU），包括车门、车窗、车灯、转向灯、雨刷、空调、座椅等。
车身电控系统通过传感器、执行器、连接线路和计算机等组成的系统，实现了汽车车身功能的自动化和智能化。
一、车身电控系统的架构和组成部分车身电控系统的架构通常由多个单元组成，每个单元负责控制特定的车身部件。
其中，最核心的组成部分是电子控制单元（ECU），它是整个系统的“大脑”，负责接收传感器信号、处理数据并发送控制信号给执行器。
车身电控系统还包括以下组成部分：1.传感器：传感器是车身电控系统的信息输入部分，用于感知车身各个部件的状态和环境信息。
例如，车门开关、车窗升降器、雨量传感器等。
传感器将采集的数据转化为电信号，传输给ECU进行处理。
2.执行器：执行器是车身电控系统的输出部分，用于根据ECU的指令控制和调节车身各个部件的运行状态。
例如，电动车窗装置、车灯控制器、空调控制器等。
执行器接收ECU发送的信号，通过执行相应的动作，实现对车身部件的控制。
3.连接线路：连接线路是车身电控系统的信息传递通道，用于将传感器采集的数据传输给ECU，并将ECU发送的控制信号传输给执行器。
连接线路通常采用专用的电缆和连接器，保证信号的传输可靠性和稳定性。
4.计算机系统：计算机系统是车身电控系统的核心处理单元，用于接收传感器的信号、处理数据、生成控制策略并发送控制信号给执行器。
计算机系统通常由多个计算芯片、存储器和接口电路构成，通过硬件和软件协同工作来执行控制功能。
二、车身电控系统的功能和优势车身电控系统通过电子化和智能化的手段，实现了对汽车车身各个部件的控制和管理。
它具有以下优势和功能：1.自动化控制：车身电控系统能够通过传感器感知车身各个部件和环境的状态，通过计算机系统处理数据分析，并发送相应的控制信号给执行器，实现车身部件的自动化控制。
《汽车电控技术》课件
目录
• 汽车电控技术概述 • 汽车电控系统的组成 • 汽车电控技术的应用实例 • 汽车电控技术的发展趋势和展望
01
汽车电控技术概述
汽车电控技术的定义
汽车电控技术是指通过电子控制单元（ECU）对汽车发动机、底盘、车身和辅助装置等系统进行控制的一种技 术。
汽车电控技术通过传感器和执行器实现信息的采集和传输，以及控制指令的输出，以实现对汽车各系统的精确 控制。
汽车电控技术的发展历程
20世纪70年代
电子点火系统和燃油喷射系统的出现和应用 ，标志着汽车电控技术的起步。
20世纪80年代
随着微处理器和集成电路技术的快速发展， 汽车电控技术的应用范围不断扩大，出现了 自动变速器、制动防抱死系统等。
20世纪90年代
随着全球环保意识的提高和消费者对汽车安 全性能的需求增加，汽车电控技术得到了更 广泛的应用，如电子稳定控控技术的发展趋势
智能化
随着人工智能和大数据技术的不断发展，汽 车电控技术将更加智能化，实现自动驾驶、
智能导航、语音识别等功能。
电动化
汽车电控技术将与互联网、物联网技术深度 融合，实现车与车、车与基础设施、车与行
人的智能互联。
网联化
随着环保意识的提高和新能源技术的进步， 汽车电控技术将更加倾向于电动化，推动电 动汽车的发展。
的要求。
03
汽车电控技术的应用实例
发动机电控技术的应用实例
燃油喷射控制
01
通过电控技术精确控制燃油喷射的时间、量和压力，提高燃油
效率，降低排放。
怠速控制
02
通过电控技术实现怠速的自动调节，提高发动机的稳定性和舒
适性。
爆燃控制
1汽车发动机电控技术概述
汽车发动机 电控技术
第一章 汽车发动机电控技术概述
九、自诊断与报各系统
功用：用来提示驾驶员发动机有故障；同时， 系统将故障信息以设定的数码（故障码）形式储存 在存储器中，以便帮助维修人员确定故障类型和范 围。
汽车发动机 电控技术
第一章 汽车发动机电控技术概述
十、失效保护系统
功用：主要是当传感器或传感器线路发生故障 时，控制系统自动按电脑中预先设定的参考信号值 工作，以便发动机能继续运转。
汽车发动机 电控技术
第一章 汽车发动机电控技术概述
五、进气控制系统
功用：主要是根据发动机转速和负荷的变化，对发 动机的进气进行控制，以提高发动机的充气效率，从而 改善发动机动力性。
汽车发动机 电控技术
第一章 汽车发动机电控技术概述
六、增压控制系统
功用：是对发动机进气增压装置的工作进行控 制。在装有废气涡轮增压装置的汽车上，ECU根据 检测到的进气管压力，对增加装置进行控制，从而 控制增压装置对进气增压的强度。
第一章 汽车发动机电控技术概述
第一节 发动机电控技术的发展 第二节 应用在发动机上的电子控制系统 第三节 发动机电控系统的基本组成
汽车发动机 电控技术
第一章 汽车发动机电控技术概述
第一节 发动机电控技术的发展
一、发动机电控技术发展 二、电控技术对发动机性能的影响
汽车发动机 电控技术
第一章 汽车发动机电控技术概述
汽车发动机 电控技术
第一章 汽车发动机电控技术概述
十一、应急备用系统
功用：是当控制系统电脑发生故障时，自动启 用备用系统（备用集成电路），按设定的信号控制 发动机转入强制运转状态，以防车辆停驶在路途中。
汽车发动机 电控技术
汽车电子控制技术一电控概述
1.2 汽车电子技术的应用现状
四、信息系统
随着电子化的发展，汽车信息系统越来越庞大， 远远超出如车速、里程、冷却液温度、油压等相关 范围，逐渐向全面反映车辆工况和行驶动态等功能 发展。科目繁多的信息装置正在源源不断地进入汽 车领域。
1.2 汽车电子技术的应用现状
1．信息显示与报警ቤተ መጻሕፍቲ ባይዱ统
该系统可将发动机的工况和其它信息参数，通 过微处理机处理后，输出对驾驶员更有用的信息， 并用数字显示、线条显示或声光报警。显示的信息 除冷却液温度、油压、车速、发动机转速等常见的 内容外，还有瞬时耗油量、平均耗油量、平均车速、 行驶里程、车外温度等。根据驾驶员的需要，可随 时调出显示这些信息。
1.2 汽车电子技术的应用现状
2．语言信息系统
过去一般信息显示都是靠驾驶员查看仪表， 用视觉感知， 这样容易造成遗漏。现在出现了语 言信息，包括语音报警和语音控制两类。语音报警 是在汽车出现不正常情况，如冷却液温度、水位、 油位不正常，制动液不足和蓄电池充电值偏低等情 况时，计算机经过逻辑判断，输出信息至扬声器， 发出模拟人的声音向驾驶员报警，如“水位不正 常”、“请加油”等，多数还同时用灯光报警。语 音控制是用驾驶员的声音来指挥和控制汽车的某个 部件、设备进行动作。
五、附属装置
1．全自动空调（EA/C） 该装置突破单一的空气温度调节功能，根据设
计在车内的各种温度传感器（车内温度、大气温度、 日照强度、蒸发器温度、发动机冷却液温度等）输 入的信号，由计算机进行平衡温度演算，对进气转 换风门、混合风门、水阀、加热断电器、压缩机、 鼓风机等进行控制；根据乘客要求，保持车内的温 度等小气候处于最佳值（人体感觉最舒适的状态）。
此外，它还具有安装方便、结构紧凑的优点，从而避免 受机械特性的影响。
汽车发动机电控技术概述
汽车发动机电控技术概述随着现代汽车的快速发展，汽车发动机电控技术也在不断地不断进步。
汽车发动机电控技术是指利用电子技术对汽车发动机进行控制，从而达到提高汽车性能、降低排放、提高经济性等目的。
本文将对汽车发动机电控技术的概述进行介绍。
发动机电控系统汽车发动机电控系统是由传感器、控制单元、执行器等多个组成部分组成。
传感器主要负责测量汽车发动机各个参数的变化，并将这些数据传递给控制单元。
控制单元则根据传感器所传递的数据来控制执行器进行动作，并控制汽车发动机的运转。
执行器则是控制单元执行指令的器件，如调节装置、喷油器、可变进气歧管等。
传感器传感器是汽车发动机电控系统中不可缺少的一部分，它可以测量、检测、监测发动机性能、燃料经济性和排放水平等参数。
主要的传感器有以下几种：节气门位置传感器节气门位置传感器用来测量节气门的位置。
这个传感器不仅可以帮助控制单元控制发动机的燃油供应，而且可以通过控制节气门位置来提高发动机性能。
氧气传感器氧气传感器可以测量废气的氧气浓度，从而控制单元可以调整气/燃料比。
这个传感器对于减少废气排放和提高燃料经济性非常重要。
节气门位置传感器曲轴角度传感器可以测量曲轴的位置，从而帮助控制单元协调发动机供应燃料的时间，确保在适当的时间提供燃油。
空气流量传感器空气流量传感器用于测量进入发动机的空气的流量。
这个传感器不仅可以在运行中帮助控制单元调整燃油供应，还可以在发动机启动时帮助确保发动机能够启动。
控制单元控制单元是发动机电控系统的核心部分，它可以根据传感器的数据来控制发动机的运转。
控制单元需要不断地读取传输的数据，并根据数据反馈来控制执行器的动作。
控制单元包括以下几个方面：电子控制器模块(ECM)它是发动机电控系统的控制中心，可以监测传感器的信号，根据实际情况发送控制指令，调整燃油气体供应和点火等参数，以保持发动机的最佳状态。
传输控制模块(TCM)它是自动变速器的控制中心，可以监测传感器的信号，依据工况，对变速器泵、多离合器及离合器等油路实现联锁控制，更加精准、更加细致地实现自动变速器的各项控制。
第1章 概述 汽车发动机电控技术PPT
第1章 概述
任务一 汽车电子技术的发展 任务二 发动机电控系统的控制内容与方式
任务三 发动机电控系统的功能与组成
2021/4/27
返回
1/10
第1章 概述
学习任务一 汽车电子技术的发展
一、汽车电子技术的发展阶段
第三阶段
第一阶段
从20世纪60年代中 期到70年代中期， 主要以硅二极管整 流的交流发电机和 电子调节器的应用 为代表
巡航控制系统 警告提示 自诊断与报警系统 失效保护系统 应急备用系统
2021/4/27
4/10
第1章 概述
任务二 发动机电控系统的控制内容与方式
二、电控系统的控制方式
开环控制
闭环控制
在控制系统中，如果输出端 与输入端之间不存在反馈回 路，输出量对系统的控制作 用没有影响，该系统称为开
环控制系统。
在控制系统中，如果输出端 与输入端之间存在反馈回路， 输出量对系统的控制作用有 直接影响的系统，称为闭环 控制系统。
以便减少污染 供给燃油喷射系统规定压力的燃油 根据ECU控制真空管路通断 根据ECU控制空调工作
2021/4/27
9/10
第1章 概述
学习测试
1：汽车电子技术的发展分为哪几个阶段？ 2：电控技术对发动机工作性能有何影响？ 3：发动机电控系统控制内容有哪些？ 4：发动机电控系统控制方式有哪些？ 5：分析电控系统的基本组成及功用？ 6：电控系统常见传感器及执行器有哪些？各有何作用？
学习任务一 汽车电子技术的发展
二、电控技术对发动机性能的影响
提高了发动机动力性 提高了发动机经济性 降低了排放污染 改善了加速和减速性能 改善了起动性能
2021/4/27
(最新整理)汽车电控技术概述版
2021/7/26
15
安阳工学院 制作：亢凤林
四、汽车电气系统电压有可能升级
汽车技术高度发展，汽车电器的容量大幅度增长。由 于车上自动控制所必需的微型电机数目会不断增加， 导致汽车功能越来越多，消耗的电能就会越大。因此 有人建议将目前汽车上采用的12V电源改为42V。
2021/7/26
12
安阳工学院 制作：亢凤林
一、传感器智能化
由于汽车电子控制系统的多样化，使其需要的传感器 种类和数量不断增加。为此，研制新型、高精度、高 可靠性和低成本的传感器是十分必要的。
未来的智能化集成传感器，不仅要能提供用于模拟和 处理的信号，而且还能对信号作放大和处理，同时还 能自动进行校正，具有较强的抵抗外部电磁干扰的能 力，以保证传感器信号的质量不受影响。即使在特别 严酷的使用条件下仍能保持较高的精度。
（1）电子仪表； （2）全球定位系统； （3）导航系统；
2021/7/26
11
安阳工学院 制作：亢凤林
汽车电子技术的发展趋势
20世纪90年代，汽车电子技术进入了其发展的第三个 阶段，这是对汽车工业的发展最有价值，最有贡献的 阶段，也是优化“人-汽车-环境”的整体关系最为重要 的阶段。在这个阶段，由于计算机技术、控制技术、 信息技术、新材料、新工艺的不断进步，汽车电子技 术的发展主要表现在以下方面。
目前，在汽车上已经开始越来越多的使用CAN数据总 线。在现代轿车的设计中，CAN已成为必须采用的装 置。
目前汽车上的网络连接方式主要采用2条CAN，一条 用于驱动系统的高速CAN，速率达到500kbit/s，另 一条用于车身系统的低速CAN，速率是500kbit/s。
汽车电控概述
（二）电控单元
汽车电子控制单元 简称电控单元，又称汽车电子 控制器或汽车电子控制组件，俗称“汽车电脑”。 功用：分析处理传感器采集的各种信息 ，并向 受控装置发出控制指令。
（三）执行器
定义：执行器又称执行元件，是电子控制系统的执行机构。
功用：接受电控单元发出的指令，完成具体的执行动作。
汽车电子控制系统不同，采用执行器的数量和种类也不 同。 例如：发动机怠速控制系统是怠速控制阀；微机控制点火 系统器和点火线圈。
汽车电控技术概述
李宛蔓
说课
授课对象：城轨班学生 授课目的：对汽车电控技术有基本了解 授课内容：《汽车发动机电子控制技术》第一章 1、汽车电控技术定义 2 、汽车电控技术应用 3、汽车电系统的组成
目 录
汽车电控技术定义
汽车电控技术的应用 汽车电控系统组成
一、汽车电子控制技术:
是指以电器技术、微电子技术、液压传动技 术、新材料和新工艺技术为基础，解决汽车能 源紧缺、环境保护和交通安全等社会问题为目 的，旨在提高汽车整车性能的给发动机电 子控制规定压力的燃油。
（2）电磁喷油器。用于接收ECU发出的 喷油脉冲信号，计量燃油喷射量。
（3）活性炭罐电磁阀。用于控制回收 发动机内部的燃油蒸汽，减少碳氢化合 物，从而减少排气污染。
（4）点火控制器和点火线圈。接收电 控单元发出的指控指令，适时接通或切 断点火线圈初级电流，并产生高压电点 着可燃混合气。
思考题 何谓汽车电子控制技术？ 汽车采用电子控制技术能够提高哪些性能
传感器
ECU
执行器
（一）传感器
传感器是将各种非电量（物理量、化学 量、生物量等）按一定规律转换成便于传 输和处理的另一种物理量（一般为电量） 的装置。
(完整版)汽车电控技术知识点总结
第一篇汽车发动机电控技术第一章电子化与发动机电控技术1.汽车上第一个电子装置：电子管收音机（标志汽车进入了电子化时代）2.汽车电子化可分为四个阶段第一阶段：20世纪50年代初期到1974年，解决了电子装置在汽车上应用的技术难点，是初级阶段。
第二阶段：1974-1982年，以微处理器为控制核心，以完成特定控制内容或功能为基本目的第三阶段：1982-1995年，以微型计算机为控制核心能够同时完成多种控制功能的计算机集中管理系统为基本控制模式。
第四阶段：1995年以后随着CAN总线技术和高速车用微型计算机的应用，汽车电子开始步入只能化控制的技术高点。
第二章汽车发动机电控系统概述1.汽车发动机电控系统的组成：传感器、电控单元（ECU）和执行元件。
2.汽车发动机电控系统的主要控制功能：1）汽油喷射控制：喷油正时控制、喷油持续时间控制、停油控制和电动汽油泵控制停油控制包括减速停油控制、超速停油控制及停油后的恢复供油2）点火控制：点火正时控制、闭合角控制和爆震反馈控制3）怠速控制：包括无负荷怠速控制和有负荷怠速控制4）排气净化控制：空燃比反馈控制、废弃再循环控制、活性炭罐清洗控制和二次空气喷射控制等5）进气控制：进气谐振增压控制、配气定时控制、增压压力控制和进气涡流控制6）故障自诊断控制：包括故障自诊断和带故障运行控制3.汽油发动机电控燃油喷射系统的分类按汽油喷入的位置分：缸内直接喷射方式和进气管喷射方式（进气管喷射方式又分为单点喷射和多点喷射）按汽油喷射的方式分：连续喷射方式和间歇喷射方式（间歇喷射方式分为同时喷射、分组喷射和顺续喷射）按汽油喷射系统喷射方式分：机械控制方式和电控方式（电控方式分电控汽油喷射系统和发动机集中管理系统）按进气量测量方式分：间接测量方式（节流-速度式和速度-密度式）和直接测量方式（体积流量式和质量流量）4缸内直喷实现了分层稀薄燃烧式未来电控汽油发动机的主要技术发展方向现代轿车电控汽油发动机主要采用多点喷射系统体积流量式采用翼片式和卡门涡旋式，质量流量式采用热线式和热模式5.电控汽油喷射的主要优点1）改善了各缸混合气浓度的均匀性2）使汽油机发动机的动力性和经济性有一定的影响3）式汽油发动机有害物排放量显著减少4）改善了汽油发动机过度工况的响应特性5）使汽油发动机在不同地理及气候条件下都能保持良好的排放性能6）提高了汽油发动机高低温启动性能和暖机性能6.顺序喷射中喷油时刻一般为排气行程上止点前60~70度曲轴转角第三章电控汽油喷射系统1.推动汽油发动机电控系统发展的直接原因是法规对汽油发动机排放性能指标的不断提高2.电控汽油喷射系统组成：空气供给系统、燃油供给系统和汽油喷射电子控制系统3.空气供给系统1）空气供给系统组成：空气滤清器、空气量计量装置、节气门体、节气门位置传感器、进气总管和进气歧管等2）直接测量方式采用空气流量计，间接测量方式采用进气歧管绝对压力传感器3）空气流量计：翼片式、卡门涡旋式、热线式和热模式4）翼片式空气流量计组成：测量翼片组件、电位计组件和空气旁通通道原理：发动机工作时具有一定流速的空气推开测量翼片，经主空气道进入发动机气缸，测量翼片被气流推开角度a的大小，与空气流速和扭簧的回复力矩有关，对于某一具体的流量计在空气道几何尺寸一定的情况下，对于每一偏转角a，就有一个确定的主通道流通截面积因此就有一个确定的空气流量值。
汽车车身电控技术概述
汽车车身电控技术概述引言随着技术的进步和汽车工业的发展，车辆的安全性和舒适性要求越来越高。
汽车车身电控技术正是为了满足这些需求而诞生的。
通过电子系统对车辆的车身功能进行集成和控制，能够提高车辆的性能、安全性以及乘坐舒适度。
本文将对汽车车身电控技术进行概述，介绍其基本原理、主要应用以及未来发展方向。
基本原理汽车车身电控技术是利用电子系统对车辆车身各个功能进行控制和监测的技术。
它主要通过传感器、控制器和执行器等组成的电子系统来实现。
传感器用于感知车辆的环境以及各种参数，控制器根据传感器的信号进行处理和判断，然后通过执行器来控制车辆的各个功能。
主要应用1.智能驾驶辅助汽车车身电控技术在智能驾驶领域发挥着重要的作用。
通过传感器和控制器的协同工作，可以实现自动泊车、自动巡航、自动制动等功能，大大提升了驾驶的安全性和便利性。
智能驾驶辅助技术还可以通过识别车辆周边的障碍物和交通标志，提醒驾驶员注意道路状况，减少事故的发生。
2.车身动态控制通过车身电控技术，可以对车辆的悬挂系统、制动系统和转向系统等进行精确控制，实现车辆的动态稳定性控制。
例如，通过传感器监测车辆的横向加速度、角速度和车轮的转速等，控制器可以根据算法进行处理，然后通过执行器调整车辆的悬挂刚度、制动力分配等，提高车辆行驶的稳定性和安全性。
3.车载娱乐和信息系统随着消费者对车载娱乐和信息系统需求的增加，汽车车身电控技术也应用到了这个领域。
车辆上配备了多媒体系统、导航系统和蓝牙连接等功能，驾驶员和乘客可以通过触摸屏或者语音控制系统来操作音频、视频、导航等。
这大大提升了驾驶的乐趣和舒适度，使驾驶者在行驶过程中能够获得更多的信息和娱乐。
未来发展方向汽车车身电控技术在未来还有很大的发展空间。
随着传感器技术、通信技术、人工智能等的不断进步，车辆的智能化程度将不断提高。
未来的汽车将实现更多的自动化功能，例如自动驾驶、车辆远程控制等。
此外，车辆将与周围环境的信息更加紧密地交互，实现更精准的动态控制和预警系统。
第一章汽车电子控制技术概述PowerPoint演示文
❖
诚信为本质量佳，优质服务ห้องสมุดไป่ตู้天下。10:28:3210:28:3210:282/19/2021 10:28:32 AM
❖ ❖ ❖ ❖ ❖ ❖ ❖ ❖ ❖ ❖
汽车电子控制技术 安全网、挽留生命的网。21.2.1910:28:3210:28Feb-2119-Feb-21 创新是根本，质量是生命，务实是宗 旨，效 益是目 标。10:28:3210:28:3210:28Fri day, February 19, 2021 为了您全家幸福，请注意安全生产。21.2.1921.2.1910:28:3210:28:32Februar y 19, 2021 今天工作不安全，明天生活无保障。2021年2月19日 上午10时28分 21.2.1921.2.19 抱怨事件速处理，客户欢喜以满意。2021年2月19日 星期五 上午10时28分 32秒10:28:3221.2.19 质量--价值与尊严的起点。2021年2月 上午10时28分 21.2.1910:28F ebruar y 19, 2021 优质灌溉，缔造将来。2021年2月19日 星期五 10时28分32秒 10:28:3219 February 2021 雄关漫道真如铁，而今迈步从头越。 上午10时28分32秒上 午10时28分10:28:3221.2.19 每天自我检讨，品质自然更好。21.2.1921.2.1910:2810:28:3210:28:32Feb- 21 培育礼仪员工，创造团队精神。2021年2月19日星期 五10时 28分32秒Friday, February 19, 2021
闭环控制系统的突出优点是精度较高。无论什么干扰， 只要被控制量的实际值偏离给定值，由于采用了反馈，对 外界扰动和系统内部参数变化引起的偏差，系统就会产生 调节作用来减少这一偏差，因此，可以采用精度不太高而 成本比较低的元件组成一个比较精确的控制系统。
汽车电控技术
绿色环保
未来的汽车电控系统将更加注重 环保和节能，能够实现更加高效
和环保的能源利用和管理。
05
汽车电控技术的实践案例
案例一：某品牌汽车的发动机控制系统优化
总结词
通过采用先进的控制算法和传感器技术，实现对发动机的精确控制，提高燃油 经济性和排放性能。
详细描述
该品牌汽车采用了先进的发动机控制系统，通过优化控制算法和传感器技术， 实现了对发动机的精确控制。这不仅提高了燃油经济性，还显著降低了排放性 能，为环境保护做出了贡献。
$number {01}
汽车电控技术
目 录
• 汽车电控技术概述 • 汽车电控系统的组成 • 汽车电控技术的应用 • 汽车电控技术的挑战与未来发展 • 汽车电控技术的实践案例
01
汽车电控技术概述
定义与特点
定义
汽车电控技术是指通过电子控制单元 （ECU）对汽车发动机、底盘、车身 和辅助装置等系统进行控制的技术。
防抱死制动系统（ABS） 通过电控防抱死制动系统，在紧急制动时自动调 节车轮制动力，防止车轮抱死，提高制动稳定性 和安全性。
电子稳定控制系统（ESC） 采用电子稳定控制系统，通过调节发动机输出和 车轮制动力，保持车辆行驶稳定性，防止侧滑和 失控。
前方碰撞预警与自动刹车系统
通过传感器和算法预测前方障碍物和潜在碰撞危 险，及时发出警告并采取制动措施，降低追尾事 故风险。
特点
汽车电控技术具有智能化、自动化、 集成化、网络化等特点，能够提高汽 车的动力性、经济性、安全性、舒适 性和排放性能。
汽车电控技术的发展历程
1 2
3
起步阶段
20世纪50年代，电子点火系统的出现，实现了对点火时间 的精确控制。
电子行业汽车电子控制技术概述
电子行业汽车电子控制技术概述1. 介绍汽车电子控制技术是指应用电子技术来控制汽车各种功能和系统的技术领域。
随着科技的进步和人们对汽车性能和安全性的要求不断提高，汽车电子控制技术在电子行业中变得越来越重要。
本文将概述电子行业中的汽车电子控制技术。
2. 汽车电子控制技术的发展历史汽车电子控制技术的发展可以追溯到20世纪初。
最早的汽车电子控制系统可以追溯到上世纪70年代，当时的汽车电子控制系统主要应用于点火系统和燃油喷射系统。
随着计算机技术的发展，80年代和90年代，汽车电子控制系统逐渐应用于更多的汽车功能。
例如，电子稳定控制系统（ESC）使车辆更稳定；防抱死制动系统（ABS）提高了刹车效果等。
进入21世纪，随着汽车智能化和互联网技术的兴起，汽车电子控制技术发展迅速，涵盖了更多的系统和功能。
3. 汽车电子控制技术的应用领域汽车电子控制技术广泛应用于汽车的各个系统和功能。
以下是几个重要的应用领域：3.1 发动机管理系统发动机管理系统是汽车电子控制技术的核心之一。
发动机管理系统通过传感器监测发动机的工作状态，并根据需要调整燃油喷射量、点火时机等参数，以提供最佳的燃烧效率和性能。
现代的发动机管理系统采用多个传感器和电子控制单元（ECU）来实现精确的控制。
3.2 车身电子控制系统车身电子控制系统用于控制和管理汽车的各种功能，例如车门锁定、车窗控制、座椅控制等。
该系统通过电子传感器和执行器来实现对车身功能的控制。
现代的车身电子控制系统还包括安全功能，例如倒车雷达、盲区监测等。
3.3 制动控制系统制动控制系统用于控制车辆的刹车效果和稳定性。
防抱死制动系统（ABS）是最早应用的制动控制技术之一，它可以防止车轮在紧急刹车时发生打滑。
另外，电子驻车制动系统（EPB）和制动力分配系统（EBD）等技术也用于提高制动性能和安全性。
3.4 包括了驾驶员辅助系统驾驶员辅助系统是近年来快速发展的汽车电子控制技术之一。
它利用摄像头、雷达、激光传感器等技术来提供驾驶员的辅助功能，例如自动泊车、自动巡航控制、车道保持辅助等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安阳工学院
制作：亢凤林
二、车用微处理器技术迅速发展
自从 1976年美国通用汽车公司成功的把微处理器应 用于汽车发动机控制系统后，世界汽车工业的微处理 器用量激增： 年份
1985 1989
数量（只）
200万 6000万
1993
2亿
微处理器已经广泛地应用于安全、环保、发动机、传 动系、速度控制和故障诊断中。
汽车电控技术概述
安阳工学院
制作：亢凤林
第一章 汽车电控技术概述
汽车电控技术的发展概况 汽车电控技术的应用现林
汽车电控技术的发展概况
概述
现代汽车技术是现代高科技迅速发展的集中体现，它 实际是机械、电子、计算机、控制工程、材料工程、 生物工程和信息技术等多学科技术交叉的产物。 随着电子技术、计算机技术和控制技术的发展和人们 对汽车的要求日益提高，现代汽车正在向电子化、智 能化方向发展。 目前汽车上、特别是轿车上的电子控制部件越来越多， 基本上占汽车总成本的 1/3 还多。现代汽车实际上已 经成为以计算机为控制核心的计算机控制系统。
安阳工学院
制作：亢凤林
14/42V 双电压变换过程如下：交流发电机输出 42V 高电压，借助一个DC/DC变换器（直流变换器），由 42V变换 14V。在这个系统中， DC/DC变换器将供 电系统分隔为两个具有不同电压等级的供电系统，除 降压外，还对整个电气系统的电能分配管理起到重要 作用。 14/42V 双电路供电系统也有缺点：增加车辆附加承 载；占用更大的空间及造价；产生电磁干扰等。
安阳工学院
制作：亢凤林
五、数据总线技术的应用
所谓数据总线，就是指在一条数据线上传递的信息可 以被多个系统共享，从而最大限度的提高整体系统的 效率，充分利用有效的资源。将过去一线一用的专线 制改为一线多用制，大大减少了车上电线的数目，缩 小线束的直径。 目前，在汽车上已经开始越来越多的使用 CAN 数据总 线。在现代轿车的设计中， CAN已成为必须采用的装 置。 目前汽车上的网络连接方式主要采用 2 条 CAN ，一条 用于驱动系统的高速CAN，速率达到500kbit/s，另 一条用于车身系统的低速CAN，速率是500kbit/s。
安阳工学院
制作：亢凤林
二、底盘控制系统
（1）电子自动控制变速器； （2）电控悬架； （3）驱动防滑控制系统； （4）巡航控制系统； （5）四轮转向控制；
安阳工学院
制作：亢凤林
三、车身控制系统
（1）安全气囊系统； （2）自动防抱死系统； （3）安全带控制； （4）雷达防撞装置； （5）防盗装置； （6）自动空调系统； （7）电动座椅、门窗、后视镜等；
安阳工学院 制作：亢凤林
汽车电控技术的应用现状
目前汽车上采用的电子技术可分成四类： 发动机控制系统 底盘控制系统 车身控制系统 信息与通讯系统
安阳工学院
制作：亢凤林
一、发动机控制系统
（1）电子点火系统； （2）电控汽油喷射系统； （3）怠速控制； （4）进气控制； （5）排放控制； （6）其它控制；
安阳工学院
制作：亢凤林
汽车电控技术发展简史
汽车电子技术发展始于20世纪50年代，分为三个阶段： 第一阶段，从 20 世纪 50 年代中期到 70 年代中期，主 要是为了改善部分性能而对汽车产品进行的技术改造， 如在车上装了晶体管收音机。 第二阶段，从 20 世纪 70 年代末期到 90 年代中期，为 解决安全、污染、和节能三大问题，研制出电控汽油 喷射系统、电子控制防滑制动装置和电控点火系统。 第三阶段，20世纪90年代中期以后，电子技术广泛的 应用在底盘、车身、和车用柴油发动机多个领域。
安阳工学院
制作：亢凤林
第一阶段：侧重于开发单独性的电子零部件，从而改 善单个机械部件的性能。如整流器、调节器、晶体管 无触点点火系统、电子时钟等。设计上是局部的，没 有系统的观念。 第二阶段：侧重于一些独立的控制系统，如发动机控 制系统、 ABS 控制系统、安全气囊、巡航控制系统等。 该阶段是汽车电子化快速发展的时期，各个单独系统 的控制技术逐渐成熟。 第三阶段：汽车电子系统的设计更加从整体的角度来 考虑，开始广泛应用计算机网络技术与信息技术，使 汽车更加自动化、智能化，并向汽车与社会环境的联 结方向转移。
安阳工学院
制作：亢凤林
四、信息与通讯系统
（1）电子仪表； （2）全球定位系统； （3）导航系统；
安阳工学院
制作：亢凤林
汽车电子技术的发展趋势
20世纪90年代，汽车电子技术进入了其发展的第三个 阶段，这是对汽车工业的发展最有价值，最有贡献的 阶段，也是优化“人-汽车-环境”的整体关系最为重要 的阶段。在这个阶段，由于计算机技术、控制技术、 信息技术、新材料、新工艺的不断进步，汽车电子技 术的发展主要表现在以下方面。
安阳工学院
制作：亢凤林
四、汽车电气系统电压有可能升级
汽车技术高度发展，汽车电器的容量大幅度增长。由 于车上自动控制所必需的微型电机数目会不断增加， 导致汽车功能越来越多，消耗的电能就会越大。因此 有人建议将目前汽车上采用的12V电源改为42V。 采用 14/42V 双电压方案：将汽车电器与电控装置根 据耗电大小分为两组，中小功率为一组，用 14V 电压 供电，较大功率电器装置采用 42V 电压供电，这些装 置平均功率分别在400-1000W范围内，峰值功率可 高达500-5000W。
安阳工学院
制作：亢凤林
一、传感器智能化
由于汽车电子控制系统的多样化，使其需要的传感器 种类和数量不断增加。为此，研制新型、高精度、高 可靠性和低成本的传感器是十分必要的。 未来的智能化集成传感器，不仅要能提供用于模拟和 处理的信号，而且还能对信号作放大和处理，同时还 能自动进行校正，具有较强的抵抗外部电磁干扰的能 力，以保证传感器信号的质量不受影响。即使在特别 严酷的使用条件下仍能保持较高的精度。 它还具有结构紧凑、安装方便的优点，从而避免受机 械特性的影响。
安阳工学院 制作：亢凤林
三、新的控制理论和方法将大量应用
除了经典的 PID 控制方法外，随着控制技术的不断发 展，一些新的控制方法将更多地应用于汽车的控制系 统之中。如最优控制理论在汽车悬架系统中的应用、 滑膜控制在 ABS 控制中的应用、模糊控制在自动变速 器中的应用及人工神经网络在四轮转向控制中的应用 等。 相信随着这些所有控制方法在汽车上的成功应用，将 极大改善汽车控制系统的质量和精度，提高汽车的使 用性能。
