防爆电气基础知识培训篇
安全培训课件之防爆基础知识

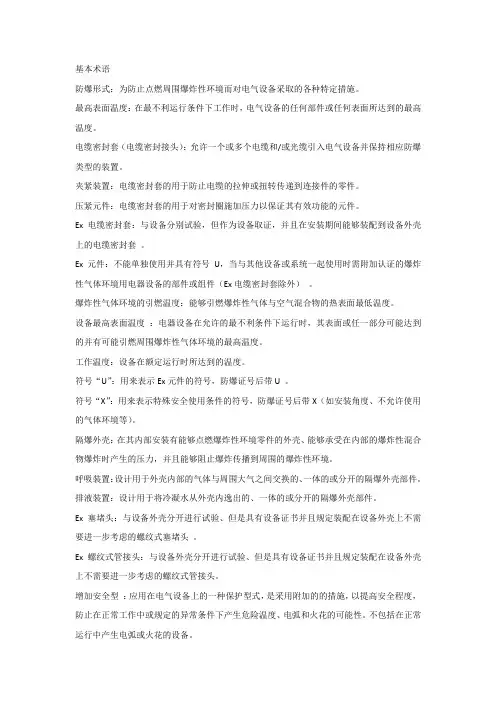

基本术语防爆形式：为防止点燃周围爆炸性环境而对电气设备采取的各种特定措施。
最高表面温度：在最不利运行条件下工作时，电气设备的任何部件或任何表面所达到的最高温度。
电缆密封套（电缆密封接头）：允许一个或多个电缆和/或光缆引入电气设备并保持相应防爆类型的装置。
夹紧装置：电缆密封套的用于防止电缆的拉伸或扭转传递到连接件的零件。
压紧元件：电缆密封套的用于对密封圈施加压力以保证其有效功能的元件。
Ex电缆密封套：与设备分别试验，但作为设备取证，并且在安装期间能够装配到设备外壳上的电缆密封套。
Ex元件：不能单独使用并具有符号U，当与其他设备或系统一起使用时需附加认证的爆炸性气体环境用电器设备的部件或组件（Ex电缆密封套除外）。
爆炸性气体环境的引燃温度：能够引燃爆炸性气体与空气混合物的热表面最低温度。
设备最高表面温度：电器设备在允许的最不利条件下运行时，其表面或任一部分可能达到的并有可能引燃周围爆炸性气体环境的最高温度。
工作温度：设备在额定运行时所达到的温度。
符号“U”：用来表示Ex元件的符号，防爆证号后带U 。
符号“X”：用来表示特殊安全使用条件的符号，防爆证号后带X（如安装角度、不允许使用的气体环境等）。
隔爆外壳：在其内部安装有能够点燃爆炸性环境零件的外壳、能够承受在内部的爆炸性混合物爆炸时产生的压力，并且能够阻止爆炸传播到周围的爆炸性环境。
呼吸装置：设计用于外壳内部的气体与周围大气之间交换的、一体的或分开的隔爆外壳部件。
排液装置：设计用于将冷凝水从外壳内逸出的、一体的或分开的隔爆外壳部件。
Ex塞堵头：与设备外壳分开进行试验、但是具有设备证书并且规定装配在设备外壳上不需要进一步考虑的螺纹式塞堵头。
Ex 螺纹式管接头：与设备外壳分开进行试验、但是具有设备证书并且规定装配在设备外壳上不需要进一步考虑的螺纹式管接头。
增加安全型：应用在电气设备上的一种保护型式，是采用附加的的措施，以提高安全程度，防止在正常工作中或规定的异常条件下产生危险温度、电弧和火花的可能性。
PPSC防爆电气安全基础知识培训PPT
常用防爆型式
正压型“ｐ”：具有密闭外壳和自动安全装置，维持一定的惰性气体压力，避免 爆炸性环境在箱体内形成，必要时，在箱内注入惰性气体以惰化任何易燃混合物。
本安型“ｉ”：在爆炸性环境使用的都只含有本质安全电路的器具，在特定测试 条件（包括正常操作与特定故障状态）中不会产生火花或热效应的电路就是本质 安全的。
基础知识
IEC标准 IEC60079系列 NEC500/UL2279----美国标准
基础知识
区域Zone划分：
根据爆炸性气体环境出现的频率和持续时间把危险场所分为以下区域：
0区 zone 0 ：爆炸性气体环境连续出现或长时间存在的场所。 1区 zone 1 ：在正常运行时，可能出现爆炸性气体环境的场所。 2区 zone 2 ：在正常运行时，不可能出现爆炸性气体环境，如果出现也是
偶尔发生并且仅是短时间存在的场所。
设备类别：
防爆电气设备根据使用环境场所划分： Ⅰ类电气设备，是指适于煤矿井下使用的电气设备； Ⅱ类电气设备，是指除煤矿以外的其它爆炸性气体环境中使用的电气设备。 这类防爆电气设备又可以分为3个级别：ⅡA级(丙烷)、ⅡB级(乙烯)、ⅡC级 (氢气)。
基础知识
温度组别
常用防爆型式
浇封型“m”：将设备可能产生火花或高温的部分浇封在浇封剂（树脂）中，使它 们不能点燃周围的爆炸性混合物。
无火花型“n”：电气设备在正常运行时和本标准规定的一些条件下（仅指灯具的光 源故障条件），不能点燃周围的爆炸性环境。
本质安全系统
认识本安系统
本安型系统回路示意图
本安系统构成示意图
间隙和最小点燃电流的分级
GB3836.13
爆炸性气体环境用电气设备 第13部分：用电设备的检修
防爆电气培训
检查防爆电气设备的防 爆标志和防爆等级
检查防爆电气设备的外壳 是否完好，有无破损、变
形、腐蚀等情况
检查防爆电气设备的接线 是否正确、牢固，有无松
动、脱落等情况
检查防爆电气设备的接地 是否可靠，有无接地不良、
接地线断裂等情况
检查防爆电气设备的运行 状态，有无异常声响、振
动、发热等情况
检查防爆电气设备的维 护保养记录，有无定期
故障处理技巧
检查设备：检查设备是否正常工作， 如有异常及时处理
更换部件：如设备部件损坏，及时 更换新的部件
排除故障：根据故障现象，分析原 因，采取相应措施排除故障
联系专业人员：如故障无法自行处 理，及时联系专业人员进行处理
4
防爆电气维护 保养
维护保养周期
01
定期检查：每月进行 一次全面检查
03
定期润滑：每半年进 行一次润滑
05
定期测试：每年进行 一次测试
02
定期清洁：每季度进 行一次清洁
04
定期更换：每年进行 一次更换
06
定期培训：每年进行 一次培训
维护保养内容
定期检查：检查防 1 爆电气设备的外观、 接线、运行情况等
清洁维护：保持设 2 备表面清洁，防止 灰尘、污垢等影响 设备性能
更换易损件：定期 3 更换易损件，如密 封件、绝缘件等
按照防爆区域分类：0区、1区、2区 等。
防爆电气的应用
01 石油化工行业：防爆
电气在石油化工行业
中的应用广泛，如防
爆电机、防爆灯具等。
02 煤矿行业：防爆电气
在煤矿行业中的应用
也非常广泛，如防爆
开关、防爆变压器等。
03 冶金行业：防爆电气
电气防爆安全培训
日常维护与保养要求
01
02
03
04
定期检查
定期对电气设备进行检查，包 括外观、紧固件、接线端子等
。
清洁除尘
定期清除设备表面的灰尘和杂 物，保持设备清洁。
润滑保养
对设备的活动部件进行润滑保 养，确保设备运行顺畅。
更换易损件
定期更换易损件，如密封件、 滤芯等，确保设备正常运行。
故障排查与处理方法
故障诊断
通过观察设备运行状态、听取 设备声音、检查设备温度等方 式，判断设备是否存在故障。
故障排查
根据故障现象，逐一排查可能 的原因，找出故障点。
故障处理
对故障点进行修复或更换部件 ，确保设备恢复正常运行。
预防措施
针对故障原因，采取相应的预 防措施，避免类似故障再次发
生。
03
电气防爆安全培训内容
安全意识培养
组织学员定期进行经验交流活动，分享在 实际工作中遇到的问题和解决方案，促进 相互学习和共同进步。
THANKS
谢谢您的观看
持续改进计划制定与实施
制定持续改进计划
根据培训效果评估和员工反馈意见， 制定持续改进计划，明确改进目标、 措施和时间表。
实施持续改进计划
按照计划逐步实施改进措施，不断优 化培训内容和方式，提高培训效果。 同时，定期对改进效果进行评估和调 整，确保持续改进工作的有效性和针 对性。
05
总结与展望
本次培训成果总结回顾
01
02
03
电气防爆安全意识
使员工充分认识到电气防 爆安全的重要性，了解相 关法规和标准。
安全操作规程
培训员工掌握正确的操作 规程，明确安全操作要求 。
危险源辨识

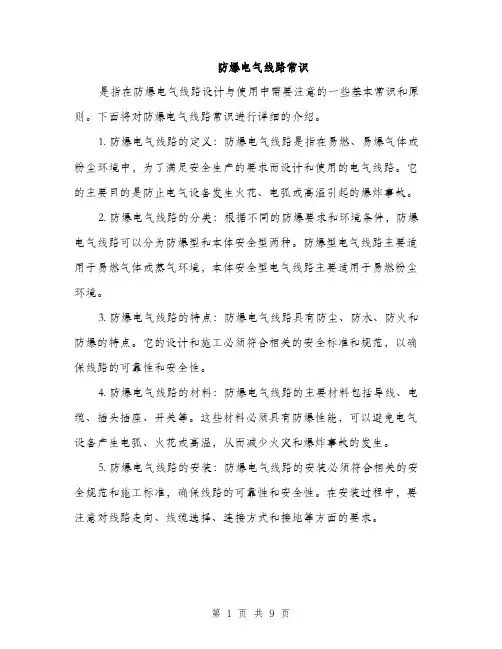

防爆电气线路常识（三篇）
防爆电气线路常识是指在防爆电气线路设计与使用中需要注意的一些基本常识和原则。
下面将对防爆电气线路常识进行详细的介绍。
1. 防爆电气线路的定义：防爆电气线路是指在易燃、易爆气体或粉尘环境中，为了满足安全生产的要求而设计和使用的电气线路。
它的主要目的是防止电气设备发生火花、电弧或高温引起的爆炸事故。
2. 防爆电气线路的分类：根据不同的防爆要求和环境条件，防爆电气线路可以分为防爆型和本体安全型两种。
防爆型电气线路主要适用于易燃气体或蒸气环境，本体安全型电气线路主要适用于易燃粉尘环境。
3. 防爆电气线路的特点：防爆电气线路具有防尘、防水、防火和防爆的特点。
它的设计和施工必须符合相关的安全标准和规范，以确保线路的可靠性和安全性。
4. 防爆电气线路的材料：防爆电气线路的主要材料包括导线、电缆、插头插座、开关等。
这些材料必须具有防爆性能，可以避免电气设备产生电弧、火花或高温，从而减少火灾和爆炸事故的发生。
5. 防爆电气线路的安装：防爆电气线路的安装必须符合相关的安全规范和施工标准，确保线路的可靠性和安全性。
在安装过程中，要注意对线路走向、线缆选择、连接方式和接地等方面的要求。
6. 防爆电气线路的地线：防爆电气线路的地线是防止电气设备产生静电和漏电的重要措施。
地线的连接必须牢固可靠，与大地电势相连，以保证线路的安全性。
7. 防爆电气线路的保护：防爆电气线路的保护包括过载保护、短路保护和漏电保护等。
这些保护措施的目的是防止线路产生过载、短路和漏电引起的火灾和爆炸事故。
8. 防爆电气线路的维护：防爆电气线路的维护是确保线路长期可靠工作的重要环节。
维护包括定期巡视、清扫、检查和保养等方面的工作，以保证线路的正常运行和安全性。
9. 防爆电气线路的应用范围：防爆电气线路广泛应用于石油化工、煤矿、航天航空、洁净室、军工等领域。
它为这些行业提供了安全可靠的电气供电系统，保障了生产和人员的安全。
10. 防爆电气线路的标志：防爆电气线路必须进行明显的标志，以提醒人们注意防爆措施和安全操作。
防爆电气基础安全知识
防爆电气基础安全知识作为一种特殊的电气设备，防爆电气的使用具有一定的风险，因此在使用防爆电气时，必须了解一些基础安全知识，以确保使用过程中的安全。
本文将介绍防爆电气的基本概念、防爆电气标志、使用防爆电气的注意事项等方面的内容。
防爆电气的基本概念防爆电气，就是指在易燃气体、蒸气、粉尘等危险环境中使用的防止爆炸的电气设备。
这种设备必须能够承受在这种环境中的高温、高压、强电磁场等因素的考验。
防爆电气的主要作用是防止在潜在危险区域中产生的电火花，从而避免爆炸事故的发生。
防爆电气标识在使用防爆电气设备时，必须注意防爆电气的标识，以便识别设备的适用范围和使用要求。
常用的防爆电气标志包括：•Ex，表示是防爆电气设备标志；•A，B，C，D，表示适用的危险性区域等级，其中A级为最高级别，适用于危险性最高的区域；•I，表示对于易燃气体、蒸汽环境的适用等级；•II，表示对于易燃粉尘环境的适用等级；•X，表示易燃气体或粉尘的爆炸组成性质；•Y，表示大气环境下的防爆性；•Z，表示在恶劣环境下的防爆性。
在使用防爆电气时，如果不按照标识要求使用，就会产生安全隐患，容易引发事故。
使用防爆电气的注意事项1.了解防爆电气的使用要求和标志，在使用时必须按照设备标志适用的环境条件进行选择和使用。
2.防爆电气设备应该在适宜的环境温度中使用，并且必须确保设备不会过热。
3.在进行防爆电气设备的安装、维护等操作时，必须保持设备干燥、清洁和良好的接地。
4.使用防爆电气时必须注意人员的安全，避免在高温、高压等环境下触摸设备。
5.在使用防爆电气设备时，必须断开设备的电源，避免电流引起的危险。
6.防爆电气设备的维修必须由专业人员进行，不得轻易进行拆卸、修理等操作。
7.在使用防爆电气的过程中，必须放置备用设备，以备紧急情况下使用。
综上所述，防爆电气设备的使用不仅涉及到人员的生命安全，同时也关系到公司的安全生产。
因此，在使用防爆电气时，必须了解防爆电气设备的基本概念、标志以及相关使用注意事项，以确保人员的生命安全和公司的安全生产。
防爆电气基础知识培训教材
电容器、变压 器、反应釜电 加热器、加热
管接线盒
17
油浸型o 正压型p
n型
1区，2区 1区、2区
2区
Ex o II T4 变压器、开关 和控制器、起 动电阻器
Ex p II T4 电动机、开关、 控制系统安全 装置、控制柜、 仪表盘、分析 仪
Ex nA II T3 2区所有电气 设备、插头插 座、熔断器
本安型（ia、ib）
在国标规定条件（正常工作 和规定的故障条件）下产生的任 何电火花或任何热效应均不能点 燃规定的爆炸性气体环境的电路 的防爆型式称为本质安全型。
12
正压型（p）
通过保持内部保护气体的压力高 于周围爆炸性环境压力的措施来达到 安全的防爆型式。
油浸型（o）
将整个设备或设备的部件浸在 油内，使之不能点燃油面以上或外 壳外面的爆炸性气体环境的防爆型 式。
例
设备举例
1区，2区
I类隔爆型： 开关和控制箱、
Ex d I 电动机、指示
II类隔爆型：
装置、控制系 统、变压器、
Ex d IIB T4 泵、加热装置
及照明工具
2区（部分用 于1区）
Ex e II T4
电动机、接线 盒、照明灯具 和安装元件的 控制箱（不同 防爆型式）
16
本质安全 型i
ia的设备允许
电气设备类别 I类： 煤矿井下（甲烷）用电气设备。
II类：工厂（除煤矿外的其他爆炸性气体环境） 用电气设备。
7
爆炸性气体分级分组
电气设备类别 代表性气体
I类
甲烷（沼气）
IIA类
丙烷
II类IIB*
乙烯
II类IIC*
氢气/乙炔
气体分级
电器设备防爆知识培训
05 案例分析
某工厂防爆电气设备事故案例
事故经过
某工厂在生产过程中，由于 防爆电气设备出现故障，导 致爆炸事故发生，造成人员 伤亡和财产损失。
事故原因
设备老化、维护不当、防 爆措施不到位等。
事故教训
加强设备维护和保养，定 期进行防爆检查，确保设 备处于良好状态。
某矿井防爆电气设备事故案例
事故经过
通过将设备内部可能产生电火花或高 温的部件封闭在隔爆外壳内，以防止 内部爆炸向外传播。
增安型防爆设备
通过加强设备的散热、降低工作温度 等措施，提高设备的安全性，以防止 外部高温或电火花引起爆炸。
本质安全型防爆设备
通过限制设备内部的电火花能量和热能， 使其在正常工作或故障状态下均不会引起 爆炸性气体混合物的燃烧或爆炸。
定期对设备进行检查和维护，确保设备处于良好状态，及时发现并处理潜在的安全 隐患。
安全防护措施
防爆电气设备应安装在符合防 爆要求的环境中，确保设备周 围无易燃易爆物质。
设备的外壳应具有足够的强度 和密封性，防止内部电弧、火 焰等高温高压物质外泄。
对于可能产生电火花的设备， 应采取相应的隔离、接地等措 施，以防止电火花引发爆炸事 故。
事故原因
设备选型不当、防爆等级不够、维护保养不到位 等。
3
事故教训
选用适合的防爆电气设备，确保设备防爆等级符 合要求，加强设备维护和保养，定期进行防爆检 查。
THANKS FOR WATCHING
感谢您的观看
02 防爆电气设备原理
防爆电气结构原理
01
隔爆型电气设备
通过将设备内部可能点燃爆炸性气体的部件放置在隔爆外壳中，以隔离
内部爆炸产生的火焰和高温气体，从而防止爆炸向外传播。
电气防火防爆培训课件
能力。同时，建立健全的应急处理机制，确保在发生事故时能够迅速、
有效地进行处置。
THANKS
谢谢您的观看
火灾扑救方法与步骤
切断电源
在扑救电气火灾时，首先应切断 相关设备的电源，以防止火势扩
大。
使用灭火器
使用干粉灭火器或二氧化碳灭火 器等适用于电气火灾的灭火器进
行灭火。
避免用水灭火
切勿使用水或泡沫灭火器来扑救 电气火灾，以免造成电击或触电
事故。
火灾现场处置要求
疏散人员
在火灾发生时，应迅速疏散现场人员，确保人员 安全。
持续改进计划
根据评估结果，针对存在的问题和不足，制定相应的改进措施和计划，不断完善和优化培训内容和形 式，提高培训效果和质量。同时，定期对员工进行复训和考核，确保员工始终掌握最新的电气防火防 爆知识和技能。
06
总结与展望：提高电气防火防 爆意识，保障生命财产安全
总结本次培训成果与收获
掌握电气防火防爆基础知识
电气防火防爆培训课件
汇报人： 2023-12-18
目录
• 电气防火防爆基础知识 • 电气防火技术措施 • 电气防爆技术措施 • 电气火灾预防与扑救措施 • 电气防火防爆培训内容与方法 • 总结与展望：提高电气防火防
爆意识，保障生命财产安全
01
电气防火防爆基础知识
电气火灾原因及危害
电气火灾原因
过载、短路、接触不良、电弧火 花、漏电等。
通过培训，学员们深入了解了电气防火防爆的基本概念、 原理和措施，为后续工作打下了坚实基础。
增强安全意识
培训过程中，通过案例分析、实物展示等方式，使学员们 深刻认识到电气防火防爆的重要性，提高了安全意识。
提升技能水平
电气防爆安全培训
加强电气设备的安全管理和维护，提高员工安全意识和应急处理能力，建立健全安全管理制度和操作规程等。
电气防爆安全事故的教训和启示
提高电气防爆安全意识
了解电气防爆安全的重要性和相关法律法规，掌握电气防爆基础知识，加强安全宣传和教育等。
提高电气防爆技能和能力
学习电气设备的安全操作和维护规程，掌握电气故障的诊断和排除技能，加强应急处理能力的培训等。
培训对象
所有涉及电气防爆的工作人员，包括生产人员、设备维护人员、安全管理人员等。
了解培训的适用范围和对象
电气防爆安全基础知识
02
定义
电气防爆安全是指在具有爆炸性气体、粉尘、蒸气或纤维等易燃易爆物质的环境中，通过采取措施消除或控制电气设备和系统产生的点火源，以防止由于电气设备和系统产生的电火花或热效应引起易燃易爆物质发生燃烧或爆炸。
防爆电气设备故障处理
针对设备故障，采取合理的处理措施，防止故障扩大导致安全事故。
01
02
03
电气防爆安全风险评估和控制方法
对爆炸性气体环境进行风险评估，识别潜在的危险源。
爆炸性气体环境风险评估
安全距离控制
防爆电气设备检查与试验
应急处理措施
确保防爆电气设备与其他设备、建筑等保持足够的安全距离。
定期对防爆电气设备进行检查与试验，确保其防爆性能。
分类
电气防爆安全的分类和等级
电气防爆安全的关键要素包括防爆电气设备、电缆和配线、通风系统、防爆仪表和控制系统等。
关键要素
为了确保电气防爆安全，需要采取一系列的措施，如选择合适的防爆电气设备、采用密封或防护措施防止电火花外泄、合理设计通风系统等。同时，还需要对电气设备进行定期维护和检查，确保其正常运转。
电气防爆安全培训
汇报人： 2023-12-13
目录
• 电气防爆基础知识 • 电气设备防爆措施 • 现场作业安全规范 • 应急处理与事故预防 • 相关法律法规与标准 • 培训效果评估与持续改进
01
电气防爆基础知识
爆炸性物质分类与特性
爆炸性物质分类
根据物质性质可分为爆炸性气体、爆 炸性粉尘/纤维、爆炸性液体等。02电气设备源自爆措施选用合适防爆电气设备
01
02
03
防爆电气设备类型
了解适用于爆炸性环境的 电气设备类型，如隔爆型 、增安型、本质安全型等 。
设备防爆等级
根据爆炸性环境区域划分 ，选择具有相应防爆等级 的电气设备。
设备质量认证
确保所选设备通过国家相 关质量认证，符合安全标 准。
正确安装、使用电气设备
有效的防护作用。
及时更换损坏的防护用品
03
如发现防护用品损坏或失效，应及时更换，以免影响防护效果
。
严禁烟火等明火作业
禁止吸烟
严禁在作业现场吸烟，以免引发 火灾或爆炸事故。
禁止明火作业
禁止在作业现场进行焊接、切割等 明火作业，以免引发火灾或爆炸。
做好防火措施
在作业现场配备灭火器等消防器材 ，确保在发生火灾时能够及时扑救 。
安装环境
选择远离可燃物、通风良 好的场所安装电气设备， 确保设备周围无杂物堆放 。
安装规范
遵循设备制造商提供的安 装说明，确保设备固定牢 固、接线正确、接地可靠 。
使用培训
对操作人员进行设备使用 培训，确保熟悉设备性能 、操作规程及应急处理措 施。
定期检查、维护电气设备
定期检查
故障处理
定期对电气设备进行外观检查、性能 测试及安全功能验证，确保设备处于 良好工作状态。
培训电气防爆基本常识
培训电气防爆基本常识
电气防爆的重要性
随着现代工业的发展，电气设备在工作场所中的应用越来越广泛。
然而，电气设备在使用过程中可能会引发火灾和爆炸等安全事故，给人们的生命和财产带来巨大的威胁。
因此，掌握电气防爆的基本常识显得尤为重要。
了解电气防爆的基本概念
电气防爆是指通过采取一系列的防护措施，防止电气设备在工作过程中发生火花、电弧造成的爆炸。
常见的电气防爆手段包括使用防爆电气设备、采取防爆隔离措施、确保设备良好运行状态等。
防爆电气设备的选择和使用
在使用电气设备时，选择合适的防爆电气设备是非常重要的。
防爆电气设备通常具有一些特殊的设计，能够有效地抵御火花和电弧的产生，从而降低爆炸的风险。
此外，还需注意防爆设备的安装和维护，确保其正常运行。
防爆隔离措施的实施
为了避免电气设备之间的火花和电弧相互引发爆炸，需要采取一些防爆隔离措施。
例如，在容易产生爆炸性气体或蒸汽的场所，可以通过设置防爆隔离区域来隔离电气设备。
此外，还可采用防爆罩、防爆箱等设备进行防护。
设备运行状态的监测与维护
为了确保电气设备的安全可靠运行，需要定期进行设备运行状态的监测和维护。
通过定期巡检、维修、更换老化部件等措施，可以及时发现和排除设备潜在的故障隐患，降低事故发生的概率。
总结
电气防爆是维护工作场所安全的重要手段。
掌握电气防爆的基本常识，对于保障人身安全和财产安全具有重要意义。
希望通过本文的介绍，能够增加读者对电气防爆的了解，提高安全意识，减少潜在的安全风险。
以上是关于“培训电气防爆基本常识”的内容，希望能对您有所帮助。
防爆基础知识培训
防爆基础知识培训一、防爆基础知识概述防爆是指对可能发生的爆炸进行预防和控制，以避免爆炸造成的人身伤害、环境破坏和财产损失。
防爆基础知识培训是为了让员工了解爆炸的危害和防范方法，提高员工防爆意识，保障人身安全和设备安全，并减少事故发生的可能性。
二、爆炸的危害1. 人身伤害：爆炸会释放大量的能量，造成气体、碎片和冲击波的伤害，导致严重的伤亡。
2. 环境破坏：爆炸会释放有害气体和化学物质，对周围环境造成破坏，影响生态平衡。
3. 财产损失：爆炸会造成设备、建筑物和财产的损毁，给企业造成严重经济损失。
三、防爆基础知识1. 爆炸的原因：爆炸是因为在特定条件下，能量释放过快而突然，导致压力剧增并产生冲击波和火焰。
常见的引发因素包括火花、热量、静电、摩擦、化学反应等。
2. 防爆设备：防爆设备是指能够防止爆炸危险的设备，包括防爆灯具、防爆电器、防爆阀门、防爆启动器等。
企业应根据实际情况选择合适的防爆设备，并进行定期维护和检测。
3. 防爆区域：防爆区域是指存在爆炸危险的区域，根据危险性分为爆炸危险区域和非爆炸危险区域。
员工应了解不同区域的防爆要求，严格遵守相关规定。
4. 防爆标志：防爆标志是对防爆区域、设备和器材进行的标识，用以警示人员注意危险。
员工应了解各种防爆标志的含义，确保工作场所安全。
5. 紧急预案：企业应建立完善的紧急预案，并定期进行演练。
员工应了解紧急预案的内容和相应措施，以应对突发情况。
6. 防爆意识：员工应具备辨识爆炸危险的能力和处理突发情况的技能，增强防爆意识和自救能力。
四、防爆基础知识培训内容1. 爆炸的危害和原因：通过案例分析和视频展示，让员工了解爆炸的危害和引发原因，引起员工的重视和警觉。
2. 防爆设备和工艺：介绍各类防爆设备的种类和使用方法，以及相关的防爆工艺，帮助员工正确选择和使用防爆设备。
3. 防爆区域和标志：解释不同防爆区域的划分及相关标志的含义，让员工了解安全工作区域和禁入区域。
4. 紧急预案和演练：介绍紧急预案的内容和演练流程，让员工了解紧急情况的处理方法和应对措施。
《电气防爆基础知识》PPT课件全文
2024/8/29
5
二.爆炸
定义：由于氧化反应或者其他放热反应而引起压力和温度的 骤升现象
➢ 产生爆炸的因素分析
防爆产品不合格 20％ 防爆安装不合格70％ 其它原因10％ 例如错误的操作
2024/8/29
6
2024/8/29
7
About 375 employees of contracting firms Jacobs and JE Merit were
其中4%是氢气的爆炸下限,75%是氢气的爆炸上限可 燃性物质的爆炸极
限范围各不相同,例如：
甲烷[5, 15 ] 乙烯[2.7, 34] 甲醇[5.5, 36] 丙烷[2, 9.5 ]
氢气[4, 75.6 ] ……
可燃性物质与空气的混合浓度介于爆炸极限范围内
2024时/8/,2遇9 到点火源就会
18
四.爆炸性混合物的分类、分级和分组
8
Mo2s0t24o/f8/t2h9e damage to the process unit was thermal <from the fire wh9ich ensued after the explosion>.
"2T02h4e/8f/i2r9e was extinguished by nightfall. A portion of the plant was10 reduced to a pile of smouldering, gnarled metal" <L.A. Times>
电气防爆基础知识
2024/8/29
1
目录
一.电工术语 爆炸性环境用电气设备
二.爆炸
三.爆炸三要素
四.爆炸性混合物的分类、分级和分组
