5、音量控制电路

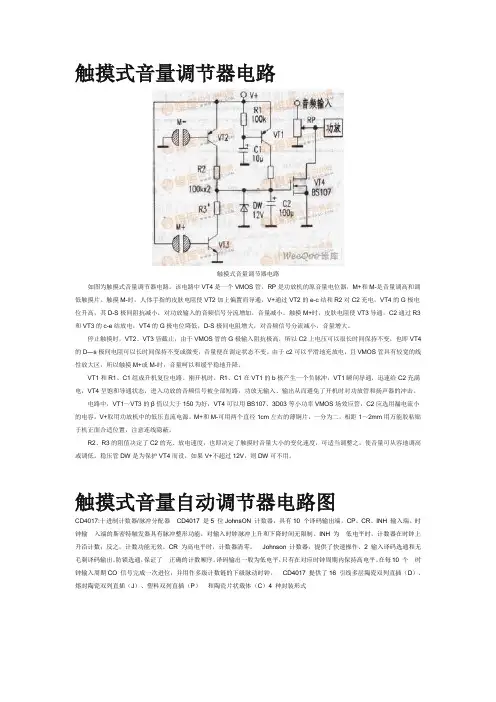

触摸式音量调节器电路
触摸式音量调节器电路触摸式音量调节器电路如图为触摸式音量调节器电路。
该电路中VT4是一个VMOS管，RP是功放机的原音量电位器，M+和M-是音量调高和调低触摸片。
触摸M-时，人体手指的皮肤电阻使VT2加上偏置而导通，V+通过VT2的e-c结和R2对C2充电，VT4的G极电位升高，其D-S极间阻抗减小，对功放输入的音频信号分流增加，音量减小。
触摸M+时，皮肤电阻使VT3导通，C2通过R3和VT3的c-e结放电，VT4的G极电位降低，D-S极间电阻增大，对音频信号分流减小，音量增大。
停止触摸时，VT2、VT3皆截止，由于VMOS管的G极输入阻抗极高，所以C2上电压可以很长时间保持不变，也即VT4的D—s极间电阻可以长时间保持不变或微变，音量便在调定状态不变。
由于c2可以平滑地充放电，且VMOS管具有较宽的线性放大区，所以触摸M+或M-时，音量呵以和缓平稳地升降。
VT1和R1、C1组成升机复位电路。
刚开机时，R1、C1在VT1的b极产生一个负脉冲，VT1瞬间导通，迅速给C2充满电，VT4呈饱和导通状态，进入功放的音频信号被全部短路，功放无输入、输出从而避免了开机时对功放管和扬声器的冲击。
电路中，VT1～VT3的β值以大于150为好，VT4可以用BS107、3D03等小功率VMOS场效应管，C2应选用漏电流小的电容。
V+取用功放机中的低压直流电源。
M+和M-可用两个直径1cm左右的薄铜片，一分为二，相距1～2mm用万能胶粘贴于机正面合适位置，注意连线隐蔽。
R2、R3的阻值决定了C2的充、放电速度，也即决定了触摸时音量大小的变化速度，可适当调整之，使音量可从容地调高或调低。
稳压管DW是为保护VT4而设，如果V+不超过12V，则DW可不用。
触摸式音量自动调节器电路图CD4017:十进制计数器/脉冲分配器CD4017 是5 位Johns ON计数器，具有10 个译码输出端，CP、CR、INH 输入端。
时钟输入端的斯密特触发器具有脉冲整形功能，对输入时钟脉冲上升和下降时间无限制。

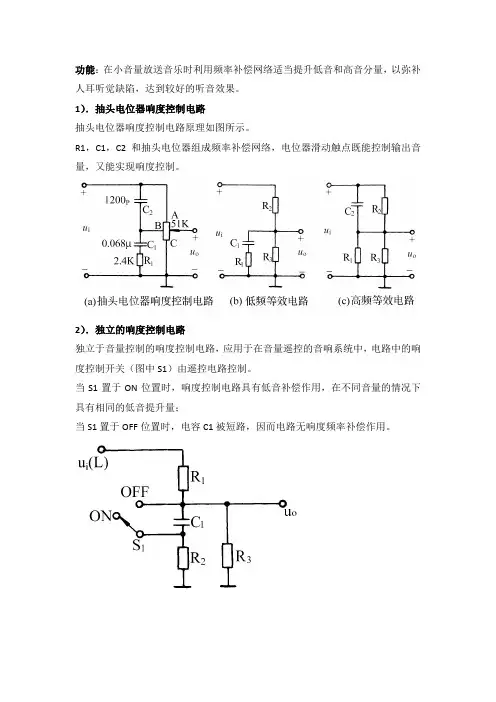

6、等响控制电路
功能：在小音量放送音乐时利用频率补偿网络适当提升低音和高音分量，以弥补人耳听觉缺陷，达到较好的听音效果。
1）．抽头电位器响度控制电路
抽头电位器响度控制电路原理如图所示。
R1，C1，C2和抽头电位器组成频率补偿网络，电位器滑动触点既能控制输出音量，又能实现响度控制。
2）．独立的响度控制电路
独立于音量控制的响度控制电路，应用于在音量遥控的音响系统中，电路中的响度控制开关（图中S1）由遥控电路控制。
当S1置于ON位置时，响度控制电路具有低音补偿作用，在不同音量的情况下具有相同的低音提升量；
当S1置于OFF位置时，电容C1被短路，因而电路无响度频率补偿作用。
毕业设计----数字式音量调节器
数字式音量调节器摘要：本文主要讲述了３３１０型双声道数字式音量调节器的原理，设计思路，电路的结构和组成．实际使用上说明，此调节器具有多音源输入，操作简单，电路稳定和价钱便宜等优点．具有较强的稳定和实用性．一．设计任务与要求：１）设计一个数字式的音量自动调节电路。
要求有两个外部操作按键：即音量自动增加按键S1（或用“+”表示）和音量自动减少按键S2（或用“-”表示）。
２）按键S3：即按下静音键时，音响设备不发声。
３）刚按通电源时，音响设备处于一个适中的位置。
二．案的选择与论证方案一：使用单片机系统作为核心,用以控制整个音量控制器电路的输出。
优缺点：单片机为主的电路其外围电路相对简单，其单片机的功耗低，失真小音量衰减围控制在-95.5dB～+31.5dB，克服了电位器在旋动时产生噪声和寿命短的缺点。
但其成本较高，而且软件的稳定性比较低。
方案二：使用ＶＭＯＳ管组成的音量控制电路。
优缺点：使用ＶＭＯＳ管组成控制电路，其电路与音响装置和遥控电路接口简单。
但其ＶＭＯＳ管的寿命比较短。
而且成本比较高。
方案三：机械式音量控制器优缺点：对信号输入端直接接入电位器，通过滑动电位器来改变其输入电平。
其电路结构简单。
但控制音量大小对整个电路影响很大：由于调节过程中输入阻抗发生了变化，整个电路的输入阻抗不能匹配在最佳状态，从而使小音量放音时声场很窄。
并且在改变音量时的滑动噪声也会一起放大。
其性能不能令人满意。
根据课程设计的要求, 总结三方案的特点,本人选择方案二。
三．方案一的原理框图１.电路的主要元件的选择数字式音量控制电路基本上由稳压电源电路，音源输入选择电路，主控制电路，显示电路和遥控电路组成。
稳压电源：电源选用三组交流电源输入，分别是一组９伏和两组１２伏。
信号源输入切换控制电路：使用集成电路ＣＳ３３１０，四路信号源输入的切换由四个继电器来实现主控制电路：由单片机ＡＴ８９Ｃ５１为主控制芯片。
显示电路：由四个南色光ＬＥＤ数码管组成,用于指示音量值和音源输入值。
数字电路课设(数字式音量控制器)
数字电路课设(数字式音量控制器) 课程名称:数字式音量控制器学院:电气工程与自动化学院专业班级:08级4班指导教师:姜海燕学号:010800423 姓名:王旭州日期:2011年1月16日1目录一、设计任务书 ..................................................................... . (3)二、总体设计方案的选择与论证 .......................................................... 3 1.总体设计方案 ..................................................................... ................................... 3 2.系统方案选择与论证 ..................................................................... ....................... 3 2.1档数选择电路设计方案的选择 ..................................................................... ..... 3 2.2音量大小电路设计方案的选择 ..................................................................... ..... 5 2.3译码显示电路设计 ............................................................................................. 6 2.4声音电路设计 ..................................................................... .. (6)三、单元电路的设计 ..................................................................... ........ 7 3.1档数选择电路模块设计 ..................................................................... ............... 7 3.2音量大小电路 ..................................................................... ............................... 7 3.3译码显示电路 ..................................................................... ............................... 8 3.4声音电路 ..................................................................... .. (8)四、课设心得体会 ..................................................................... (9)五、元件清单 ..................................................................... .. (9)六、参考资料 ..................................................................... .. (9)七、附件:数字式音量大小控制电路图 (10)2一、设计任务书(1) 音量大小分8档进行阶跃控制，同时显示音量大小(数码管) (2) 音量开打或者关小分别由一只按钮控制，要求能连续调节 (3) 开机时音量自动处在最小档位(4) 当音量开到最大时继续加大操作无效，并保持在最大位置;同理当音量关到最小时继续减小操作无效，并保持在最小位置二、总体设计方案的选择与论证1.总体设计方案根据课题设计任务及技术指标要求可知，所要求设计的数字式音量控制器在音量0-7档连续可调，即系统电路应该包括档数选择，译码显示电路，声音电路。
音调电路
音调控制电路音调控制电路音调控制电路的作用主要是为了满足听音者自己的听音爱好，通过对声音某部分频率信号进行提升或者衰减，使整个的声场更加符合听音者对听觉的要求。
一般音响系统中通常设有低音调节和高音调节两个旋钮，用来对音频信号中的低频成分和高频成分进行提升或衰减。
比较高档的音响设备中多采用多频段频率均衡方式，以达到更细致地校正频响的效果。
高低音调节的音调电路，根据其在整机电路中的位置，可分为衰减式、负反馈式以及衰减负反馈混合式音调控制电路三种。
这种电路一般使用高音、低音两个调节电位器；但在少数普及型机中，也有用一个电位器兼作高低音音调控制电路的。
图4所示为负反馈式高低音调节的音调控制电路。
该电路调试方便、信噪比高，目前大多数的普及型功放都采用这种电路。
图中C1、C2的容量大于C3，对于低音信号C1与C2可视为开路，而对于高音信号C3可视为短路。
低音调节时，当W1滑臂到左端时，C1被短路，C2对低音信号容抗很大，可视为开路；低音信号经过R1、R3直接送入运放，输入量最大；而低音输出则经过R2、W1、R3负反馈送入运放，负反馈量最小，因而低音提升最大；当W1滑臂到右端时，则刚好与上述情形相反，因而低音衰减最大。
不论W1的滑臂怎样滑动，因为C1、C2对高音信号可视为是短路的，所以此时对高音信号无任何影响。
高音调节时，当W2滑臂到左端时，因C3对高音信号可视为短路，高音信号经过R4、C3直接送入运放，输入量最大；而高音输出则经过R5、W2、C3负反馈送入运放，负反馈量最小，因而高音提升最大；当W2滑臂到右端时，则刚好相反，因而高音衰减最大。
不论W2的滑臂怎样滑动，因为C3对中低音信号可视为是开路的，所以此时对中低音信号无任何影响。
普及型功放一般都使用这种音调处理电路。
使用时必须注意的是，为避免前级电路对音调调节的影响，接入的前级电路的输出阻抗必需尽可能地小，应与本级电路输入阻抗互相匹配。
图5所示为衰减式高低音调节的音调控制电路。
