磁粉探伤应用规则指导

1.1磁粉探伤相关工具：磁轭式磁粉探伤机黑光灯喷壶电线盘插排量杯玻璃棒试片试块等

2.1磁粉探伤前的准备工作

2.1.1电源的准备

准备好足够的电源线，不要使连接磁轭的电源线受到拉力

用荧光磁粉探伤时，要等到黑光灯足够亮时使用

非荧光磁粉检验时，在可见光下进行观察。检验表面可见光的照度要明亮（不小于500lx）

2.1.2仪器的校验

2.1.2.1使用前首先确认仪器的完好性，电磁轭是否通电，黑光灯是否发光等

2.1.2.2提升力的校验

交流电磁轭应不低于45N（相当于4.6kg）的提升力，直流电磁轭应有177N（相当于18.1kg）的提升力，电磁轭的提升力至少半年校验一次

2.1.2.3灵敏度校验

按照相关标准确定灵敏度试片或试块的型号进行校验。磁粉探检测时一般应选用A1-30/100型标准试片，现以A型灵敏度试片为例介绍试片使用方法，先用双面胶贴在试片的边缘，不得贴住人工槽部位再把试片上有人工槽的一侧与探伤面紧贴一起。选择相应的磁化和显示方法进行检验。如果在定向磁化的整个有效范围内，试片显示的磁痕总长均达到人工槽圆周长度的75%以上则认为满足该试片反应的灵敏度要求

2.2铸钢件表面探伤前的处理

2.2.1磁粉探伤前应清除检验区域表面的油脂、沙泥、粘砂、氧化皮层、以至油漆和其他干扰磁粉探伤和磁痕辨别的物资等

如果被检工件表面残留涂层，当涂层厚度均匀且不超过0.05mm，且不影响检测结果时，经合同各方同意，可以带涂层进行磁粉检测。

2.2.2对于粗糙的铸钢件要进行打磨、喷丸等方法的处理，以提高表面粗糙度

2.2.3干法检验应保持铸钢件表面干燥，湿法保证表面无油污

3.1铸钢件磁粉探伤基本方法

3.1磁粉的选用

3.1.1我厂湿式磁粉探伤主要用荧光磁粉或磁膏和水配比成磁悬液，荧光磁粉粒度最小对细小裂纹比较敏感，但粗糙度要求高，如粗糙度过高，磁痕有很多假显示混淆

磁膏式磁粉粒度比荧光磁粉粒度稍大，粗糙度要求相对小一些，但其灵敏度比干磁粉高得多

3.1.2毛胚面可用干磁粉或磁膏式湿法检测

加工面可用荧光磁粉和磁膏式湿法检测

3.1.3磁粉的选用主要根据需求方要求和表面粗糙度来选择

3.2磁粉的使用

3.2.1喷洒干磁粉时本着均匀薄薄覆盖的原则，喷洒湿磁粉要均匀并且保证悬浊液能附着在工件表面

3.2.2磁膏的配比要求每挤出100mm磁膏和1L水配成磁悬液

3.2.3荧光磁粉每7～10mL磁粉粉末配比1L水配成磁悬液

3.3工作时磁轭的通断电

磁轭法间隔通电时间不高于5秒，通电过长会使磁轭线圈发热，以至烧断等情况，一般使用时应控制在2～3秒。湿法检测时载体为水，

为便于磁粉颗粒流动通电时间稍放长但不得超于5秒。每个磁轭式磁粉探伤机连续工作时间不得高于半小时，如工作量大，可交替连续使用

3.4磁化方法

铸钢件的磁粉探伤区域，应有各次局部磁化检验的有效检验范围完全覆盖而不得遗漏。原则上磁轭法检测应纵向和横向交叉式检查，特殊情况除外。每次移动磁轭必须有15%的重叠区域

3.5.1干式磁粉探伤法

适用于铸钢件毛坯面的探伤因其粒度较大对较大裂纹检测有效

3.5.2湿式磁粉探伤法

一般采用连续法湿法显示，结合我们实际情况在磁化之前要先湿润工件，可用湿抹布擦拭以保证喷洒的磁悬液能成片状均匀的覆盖在工件表面，在磁化的同时用喷洒的方式施加磁悬液。磁悬液应能在检验表面缓缓流过。为避免磁悬液在坑凹处积存可使铸钢件倾斜

3.6磁痕显示

3.6.1施加磁悬液结束后，应再进行一两次磁化。磁化前，用磁悬液润湿检验表面，也有助于缺陷磁痕的迅速显示

3.6.2验证每处裂纹缺陷时都要擦掉首次检验出的磁痕再进行确认，以防误判

3.7退磁

防止剩磁的发生，一般在热处理前磁粉探伤，我厂铸钢件没有特殊要求不用特意退磁

4.1仪器和工具的保养

4.1.1磁轭磁粉探伤机的通断电时间要严格按照相关标准执行，以保证其使用寿命，严禁强拉硬扯，保证轻拿轻放

4.1.2喷砂荧光磁粉时特别注意不要喷到荧光灯上，以防炸裂，炸裂后漏射的紫外线对人体有害

4.1.3工作完成后，所有工具要摆放整齐，归放原位

荧光磁粉探伤作业指导书

————————————————————————————————作者：————————————————————————————————日期:

＊*车辆段轮对荧光磁粉探伤作业指导书编号： **车轮车间作业地点任职条件（MT)Ⅱ级探伤工环境要求1.轮对荧光磁粉探伤工作场地应整洁明亮，照度适中,通风良好，室内温度应保持在10℃～30℃范围内。 2．轮对荧光磁粉探伤工作场地远离翻砂、锻打、电焊、潮湿、粉尘场所；探伤设备所用的电源与大型机械、动力电源线分开并单独接线。 3.轮对荧光磁粉探伤时须在暗室内作业，观察磁痕显示处紫外灯的辐照度不得低于8０0μW/cm2且无死角，并配备有手持荧光灯。岗位人数2人上道工序轮对冲洗除锈作业工步作业内容及技术要求工装设备及检测器具作业图示材料及其它１工前准备工作者必须佩戴好劳保用品，准备好防护眼镜。目测润滑油、防护眼镜 2 上道工序控制轮对除锈质量须达到湿法磁粉探伤要求。表面须达到配件除锈质量标准,无锈、无尘、无油垢,露出基本金属面。目测放大镜、砂布、手电筒 3设备、检测量具检查3.1 全面检查探伤机各部技术状态及动作,并按《设备操作规程》进行检点、润滑,确认性能良好无故障。 3.2 全面检查所用工具、量具、齐全良好，计量器具检定不过期。熟练掌握紫外辐射照度计、白光照度计鉴定日期和检测修正系数。 3.3 开工前30０0型荧光磁粉探伤机主要性能指标的检查: 3.３.1 探伤机的全轴复合磁化、退磁功能和磁悬液搅拌装置须符合要求； 3.3．2 周向磁化电流0～3０0０A应连续可调,纵向磁化电流0～2400A应连续可调； 3.3．3 通电磁化时间应为1s～３s,停止喷淋磁悬液由应再磁化２次~3次，每次0．5s ~1. ０s。 3０00型荧光磁粉探伤机、角向磨光机、磁粉筛（320 目）、紫外线辐射照度计、白光照度计、磁强计、梨形沉淀管、天平秤、磁悬浮测定玻璃管目测放大镜、手电简、尖铲、手锤、角向磨光机、砂布、棉布、印台、紫外线护眼镜、 Aｌ-15/50试片；胶带纸、笔、钢卷尺、深度尺等工具装备齐全。

射线探伤作业指导书

射线探伤作业指导书 1.1 目的为了保证射线检测结果的准确、可靠、编制本细则。 1.2 范围本作业指导书适用于金属材料板和管的熔化焊焊接接头。 1.3 编制依据 1.3.1 《金属熔化焊焊接接头射线照相》GB/T3323-2005 2 检验人员凡从事射线工作的检验人员，都必须持有国家质量技术监督局、中国电力工业无损检测人员资格证书和国家卫生防护部门颁发的放射工作人员资格证。各级别检验人员，只能从事与该等级相应的无损检测工作，并负相应的技术责任。 3 准备工作 3.1 技术准备 3.1.1 根据《金属试验委托单》了解被检工件情况，包括材料、规格、焊接种类、焊接位置等。 3.1.2 确定检验工作质量等级、检验比例、数量、对接接头焊接质量验收级别。 3.2 现场情况及现场准备 3.2.1 了解被检工件结构，焊口位置、分布等，对位于一定高度的焊口要搭好拍片架子。 3.2.2 检查焊缝外表面：外观是否符合《焊规》规定要求，是否有影响底片评定的因素存在，存在上述问题时，必须纠正后才能进行透照。 3.3 工艺制订根据有关标准规定及现场情况等制订工艺，确定透照方式、投影角度、焦距、曝光参数、象质计指数，还有大管一个口拍几张片、小管几个口拍一张片。以上参数参见具体检验项目的《射线探伤工艺卡》。 3.4 器材 3.4.1 射源或射线机选择主要根据被检工件的透照厚度及现场情况选择γ射线机或X射线机。 3.4.2 胶片、增感屏及暗盒选择 3.4.2.1 透照用胶片应选用《射规》4.6.1中规定的JI或J2型胶片。胶片在使用前，应对每箱或每盒胶片进行灰雾度的抽查，其本底灰雾度应小于或等于0.3。 3.4.2.2 胶片在裁片、装片、抽片、评片的过程中，要注意防止胶片的划伤。裁纸刀、暗袋、增感屏等应保持清洁和平整，应经常擦拭。在装片、抽片时要轻缓，避免产生静电。要正确持片、不得用手指直接捏住底片表面，防止对底片造成污染。 3.4.2.3 使用金属增感屏进行射线透照时，金属增感屏的材料及前、后屏的厚度应根据不同的射线能量参照《射规》表4的规定选择（具体见《射线探伤工艺卡》）。 3.4.2.4 增感屏的表面应经常擦拭，保持洁净、平整和干燥，以防止产生造成影响底片图像的影像或假缺陷。 3.4.2.5 暗盒尺寸须与胶片及增感屏符合。 3.4.3 屏蔽板

管道无损检测作业指导书

管道射线探伤工艺 1. 目的为了保证本工程压力管道施工中射线探伤工作的正常进行，使其检验结果符合国家现行的有关标准、规范等要求，保证管道射线探伤结果的真实可靠性。 2. 适用范围本工艺适用于本工程中压力管道施工过程中的射线探伤检验。3.相关文件《现场设备、工业管道焊接工程施工及验收规范》（GB50236-98）《工业金属管道工程施工及验收规范》（GB50235-97）《压力管道安全管理与监察规定》（劳部发[1996]140号文）《承压设备无损检测》JB4730-2005 《钢管环缝溶化焊对接接头射线透照工艺和质量分级》GB/T12605-90。 4. 职责 4.1 射线探伤评定人员由持相应技术等级Ⅱ级（中级）或Ⅱ级以上（高级）资格人员负责具体的管道射线探伤评定工作，并编写和审核检验报告。 4.2 管道射线探伤操作人员由持初级技术等级或以上资格的人员负责相应的管道射线操作工作。 5. 管道射线探伤工艺 5.1 焊缝射线透照检测 5.1.1透照方式和透照时机 5.1.1.1按射线源、工件和胶片三者之间的相互位臵关系，透照方式分为： a.双壁单影法；b.双壁双影法。 5.1.1.2对一般管道来说，每条焊缝焊接完毕后，再进行探伤；对于焊接后有产生延迟裂纹倾向的材料制造的压力管道，必须等焊完24小时后探伤。 5.1.2试件检查和清理

试件上如有妨碍射线穿透或贴片的附加物应尽可能去除，试件表面质量包括焊缝余高，应经外观检查合格，表面的不规则形状在底片上的图象应不掩盖焊缝中的缺陷或与之相混淆。否则应对表面进行打磨修整。 5.1.3胶片的选用射线胶片的选用根据像质高低，工件厚度和材质而定。AB射线检测技术应采用T3类或更高类的胶片（即天津-III型或天津-V型）。胶片的本底灰雾度应不大于0.3。 5.1.4增感屏和暗袋采用铅箔增感屏。要求其表面质量光滑清洁，无污秽、损伤变形和划痕。如果增感屏表面有划痕或开裂，发射二次电子的表面积增大，在底片上会出现类似裂纹的细黑线。增感屏要注意防潮，否则时间长了会使其中锡、锑在表面呈线状分布，在底片上会产生白线条。总之增感屏要经常检查，保持清洁无损。铅箔增感屏分为前屏和后屏。装胶片的暗袋（暗盒）应为黑色塑料或合成革制成。要求其材料应薄、软、滑具有一定强度而不易老化。规格应与增感屏和胶片相匹配，暗袋的外表面应有中心标记线，背面还应有贴铅质“B”标记和其它标记的小袋。暗袋经常和工件接触易脏、易破要及时检查更换。 5.1.5底片黑度射线透照对底片黑度有一定要求，假如黑度不适当会影响缺陷的检出能力。按JB/T4730-2005标准规定，AB级底片黑度范围为2.0-4.0之间。用X射线透照小径管或其他截面厚度变化大的工件时，AB级最低黑度允许降至 1.5。 5.1.6划线按照探伤工艺卡和相关规定的检测部位、比例和一次透照长度在工件上划线。采用双壁单影透照时，只需在工件胶片侧划出一次透照的平均长度。 5.1.7透照方法 5.1.7.1 双壁双影法 5.1.7.2 D≤89mm钢管采用双壁双影法（垂直90°两次透照）。

锚杆与土钉检测

锚杆与土钉检测摘要随着国家经济的突飞猛进，基础建设不断深入，开采和开挖深度逐步增加，基坑和巷道支护是安全生产的重要保证。锚杆支护是指在边坡、岩土深基坑等地表工程及隧道、采场等地下硐室施工中采用的一种加固支护方式。用金属件、木件、聚合物件或其他材料制成杆柱，打入地表岩体或硐室周围岩体预先钻好的孔中，利用其头部、杆体的特殊构造和尾部托板（亦可不用），或依赖于黏结作用将围岩与稳定岩体结合在一起而产生悬吊效果、组合梁效果、补强效果，以达到支护的目的。岩海人充分的体会到锚杆具有成本低、支护效果好、操作简便、使用灵活、占用施工净空少等优点。关键字：锚杆，土钉。一、概念锚杆：将拉力传至稳定岩土层的构件。当采用钢绞线或高强钢丝束作杆体材料时，也可称为锚索（如图一）。土层锚杆：锚固于土层中的锚杆。岩石锚杆：锚固于岩层内的锚杆。图一土钉：是一种基于新奥隧道法原理，在天然边坡或开挖形成的边坡、基坑原位岩土体中近于水平设置加筋杆件并沿坡面设置混凝土面层，使整体土工系统的力学性能得以改善从而提高边坡、基坑稳定性的原位加筋技术。土钉墙：是一种原位土体加筋技术。将基坑边坡通过由钢筋制成的土钉进行加固，边坡表面铺设一道钢筋网再喷射一层砼面层和土方边坡相结合的边坡加固型支护施工方法。（如图二）

图二二、区别土钉是被动受力，即土体发生一定变形后，土钉才受力，从而阻止土体的继续变形；土钉是全长受力，不过受力方向分为两部分，潜在滑裂面把土钉分为两部分，前半部分受力方向指向潜在滑裂面方向，后半部分受力方向背向潜在滑裂面方向。锚杆是主动受力，即通过对锚杆时间预应力，在基坑未开挖前就限制土体发生过大变形，锚杆则是前半部分为自由端，后半部分为受力段，所以有时候在锚杆的前半部分不充填砂浆。各试验规范差别如表一。表一三、试验设备检测仪器采用全自动静载测试仪，辅助设备有穿心千斤顶，钢板，调频位移传感器，压力传感器等。简略图及参数设置如图三。

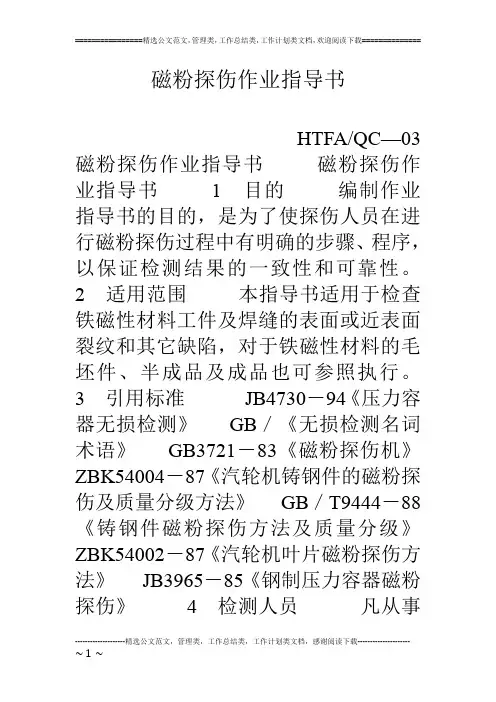

磁粉探伤作业指导书
