单片机串口通信实验
单片机串行通信实验
实验四单片机串行通信实验一、实验目的1、掌握单片机串行口工作方式的程序设计，及简易三线式通讯的方法。
2、了解实现串行通讯的硬环境、数据格式的协议、数据交换的协议。
3、学习串口通讯的中断方式的程序编写方法二、实验说明利用单片机串行口，实现两个实验台之间的串行通讯。
其中一个实验台作为发送方，另一侧为接收方。
发送方读入按键值，并发送给接收方，接收方收到数据后在LED上显示。
三、实验仪器计算机伟福实验箱（lab2000P ）四、实验内容与软件流程图1、8051的RXD、TXD接线柱在POD51/96仿真板上。
2、通讯双方的RXD、TXD信号本应经过电平转换后再行交叉连接，本实验中为减少连线可将电平转换电路略去，而将双方的RXD、TXD直接交叉连接。
也可以将本机的TXD 接到RXD上，这样按下的键，就会在本机LED上显示出来。
3、若想与标准的RS232设备通信，就要做电平转换，输出时要将TTL电平换成RS232电平，输入时要将RS232电平换成TTL电平。
可以将仿真板上的RXD、TXD信号接到实验板上的“用户串口接线”的相应RXD和TXD端，经过电平转换，通过“用户串口”接到外部的RS232设备。
可以用实验仪上的逻辑分析仪采样串口通信的波形4、软件流程图5、实验电路连接方式①双机串行通信方式。
TXD脚和RXD脚分别用于发送和接收数据。
②单机通信的情况下，只需将自己的TXD脚与RXD脚连接就可以，不用公地操作。
五、思考题1、接收到的数据加1显示出来；2、保存前一个接收到的数据，数据向前推动显示。
六、源程序修改原理及其仿真结果实验结果图源程序：加1显示：接收到的数据先前推送：七、心得体会通过这次实验，我掌握了单片机串行口工作方式的程序设计，及简易三线式通讯的方法。
了解了实现串行通讯的硬环境、数据格式的协议、数据交换的协议。
学习了串口通讯的中断方式的程序编写方法。
单片机串口通信实验报告
单片机串口通信实验报告Abstract本实验旨在通过单片机串口通信的方式，实现两个或多个单片机之间的数据传输与交互。
通过该实验，旨在加深对串口通信的理解，以及掌握单片机串口通信的配置与应用。
1. 实验背景在现代电子产品中，单片机广泛应用于各个领域。
而串口通信作为一种常见的单片机通信方式，被广泛使用。
通过串口通信，单片机可以与其他设备或单片机进行数据传输和通信。
2. 实验目的本实验的目的如下：- 了解串口通信的基本原理和工作方式；- 掌握单片机串口通信的配置方法；- 实现两个或多个单片机之间的数据传输与交互。
3. 实验原理3.1 串口通信的基本原理串口通信通过发送和接收两个引脚实现数据的传输。
典型的串口通信包含一个发送引脚（Tx）和一个接收引脚（Rx）。
发送端将数据通过发送引脚逐位发送，接收端通过接收引脚逐位接收。
3.2 单片机串口通信的配置在单片机中进行串口通信配置，需要设置波特率、数据位、停止位和校验位等参数。
波特率用于控制数据的传输速率，数据位决定发送和接收的数据位数，停止位用于标识数据的停止位，校验位用于检测数据传输的错误。
4. 实验步骤4.1 硬件准备(描述实验所需硬件的准备，例如单片机、串口模块等)4.2 软件配置(描述实验所需软件的配置，例如开发环境、编译器等)4.3 单片机串口通信程序编写(描述如何编写单片机串口通信程序，包括发送和接收数据的代码)4.4 程序下载与调试(描述如何下载程序到单片机，并进行调试)5. 实验结果与分析(描述实验的结果，并进行相应的分析和解释)6. 实验总结通过本实验，我深入了解了串口通信的基本原理和工作方式。
通过编写单片机串口通信程序，实现了两个单片机之间的数据传输与交互。
在实验过程中，我掌握了单片机串口通信的配置方法，并解决了一些可能出现的问题。
通过实验，我加深了对单片机串口通信的理解，并提升了自己的实践能力。
参考文献：(列出参考文献，不需要链接)致谢：(感谢相关人员或机构对实验的支持与帮助)附录：(附上相关的代码、电路图等附加信息)以上为单片机串口通信实验报告，通过该实验，我掌握了串口通信的基本原理和工作方式，以及单片机串口通信的配置与应用方法。
单片机串口通信实验报告
单片机串口通信实验报告
实验目的：
1.掌握单片机串口通信的基本原理和实现方法；
2.学会使用串口模块与上位机进行数据交互；
3.进一步巩固单片机的编程与调试能力。
实验原理：
实验器材：
1.STC89C52单片机开发板1块
2.PC机一台
3.串口线1根
4. 上位机调试软件（如Tera Term） 1个
实验步骤：
1.将STC89C52单片机开发板与PC机通过串口线连接起来；
2. 使用Keil等编程软件编写单片机程序，实现串口通信功能；
4.在PC机上打开上位机调试软件，设置波特率和数据位；
5.测试通信功能，查看上位机接收到的数据是否正确。
实验结果：
经过调试和测试，实验结果如下：
1.单片机程序正常运行，可以通过串口与PC机进行数据交互；
2.上位机调试软件能够正确接收到单片机发来的数据，并显示在界面上；
实验总结：
通过本次实验，我掌握了单片机串口通信的基本原理和实现方法。
在
实验中，我学会了使用串口模块与上位机进行数据交互，并进一步提高了
单片机的编程与调试能力。
这对于今后的电子设计与开发工作将具有很大
的帮助。
同时，在实验过程中，我也遇到了一些问题和困难，如串口连接错误、波特率设置错误等，但通过仔细检查和调试，最终我成功解决了这些问题。
在以后的学习和工作中，我将进一步熟悉串口通信的相关知识，并通
过实际项目的实践，提升自己的实际操作能力和解决问题的能力。
我相信，通过不断的学习和实践，我会越来越熟练地掌握串口通信技术，为以后的
工作打下坚实的基础。
单片机串行通信实验结果描述
单片机串行通信实验结果描述一、引言单片机串行通信是嵌入式系统中常用的一种通信方式，通过串行通信可以实现单片机与其他外部设备的数据交换。
本文将详细描述单片机串行通信实验的结果。
二、实验目的本次实验的目的是通过单片机串行通信，实现与计算机之间的数据传输。
具体要求如下： 1. 使用串口通信模块与计算机进行数据交互； 2. 在计算机端编写相应的程序，实现数据的发送和接收； 3. 确保数据的准确传输和接收。
三、实验器材1.单片机开发板；2.串口通信模块；3.计算机。
四、实验步骤1. 连接硬件将单片机开发板与计算机通过串口通信模块连接，确保连接稳定。
2. 编写单片机程序在单片机开发板上编写程序，实现与计算机的串行通信。
具体步骤如下： 1. 初始化串口通信模块的相关参数，包括波特率、数据位、停止位等； 2. 设置串口通信模块为发送模式； 3. 通过串口发送数据。
3. 编写计算机程序在计算机上编写程序，实现与单片机的串行通信。
具体步骤如下： 1. 打开串口通信端口，并设置相关参数，与单片机的配置保持一致； 2. 接收串口发送的数据，并进行处理； 3. 将处理后的数据显示在计算机的界面上。
4. 运行实验将单片机程序烧录到开发板上，运行计算机程序。
观察数据的传输和接收情况，并记录实验结果。
五、实验结果与分析经过实验，我们得到了如下结果： 1. 数据传输稳定：通过串行通信，单片机与计算机之间的数据传输稳定可靠，没有出现丢失数据或传输错误的情况。
2. 传输速率较快：串行通信的传输速率较快，可以满足实际应用的需求。
3. 数据处理准确：计算机程序正确接收并处理了从单片机发送的数据，实现了数据的正确显示。
六、实验总结通过本次实验，我们掌握了单片机串行通信的基本原理和操作方法，实现了与计算机之间的数据传输。
实验结果表明，单片机串行通信是一种稳定可靠的通信方式，能够满足实际应用的需求。
在今后的实际工作中，我们可以利用串行通信实现更多功能，提高系统的性能和可靠性。
单片机串口通讯实验
实验三串口通讯实验实验目的：掌握单片机串口通讯系统的应用方法实验内容：1单片机A 。
P1口P1.1~P1.7接八个LED灯L0~L7. 分别用查询方式，中断方式编写一程序，将单片机 B 发来的数据用八个LED灯显示。
单片机B。
分别用查询方式，中断方式编写一程序，将’0’---‘F’发送给单片机A。
单片机A#include<reg51.h>void inter_com() interrupt 4 using 2{P1=SBUF;RI=0;}void main(){SCON=0x50;TMOD=0x20;TH1=TL1=0xF4;TR1=1;//中断的方式EA=1;ES=1;do{}while(1);//查询的方式// while(!RI);// P1=SBUF;// RI=0;}单片机B。
#include<reg51.h>unsigned char i=0,flag=0;void delay(){int i=50000;while(i--);}void inter_com1() interrupt 4 using 2 {flag=1;TI=0;void main(){SCON=0x40; TMOD=0x20; TH1=TL1=0xF4; TR1=1;//中断的方式EA=1;ES=1;while(1){if(i>255) i=0;SBUF=i;while(!flag);flag=0;i++;P1=i;delay();}//查询的方式// while(1)// {// if(i>15) i=0;// SBUF=i;// while(!TI);// TI=0;// i++;// P1=i;// delay();// }}2 2 单片机P1口P1.1~P1.7接八个LED灯L0~L7. 分别用查询方式，中断方式编写一程序，将PC发来的数据,1--发给PC机,2--并用八个LED灯显示。
单片机 串行口通信实验
实验三串行口通信实验一、实验内容据图1所示电路，两个同学为一组分为甲方、乙方，所有实验都采用方式3，偶校验，波特率为2400bit/s，采用T1作波特率发生器，均采用中断发送和接收。
按键值a：按K1，a=0x01；按K2，a=0x02；按K3，a=0x04；按K4，a=0x08。
1、单向通信向甲方连续不断地发送变量a的值，未按键，a=0x0f，按键后根据按键确定a值；并将a的值取反从P0口输出，控制D0、D1、D2、D3相应点亮。
乙方接收到数据并偶校验正确后，将接收数据取反从P0口输出，控制D0、D1、D2、D3相应点亮。
2、双向通信甲方连续不断地发送变量a的值，未按键，a=0x0f，按键后根据按键确定a 值；乙方未按键不发送，按键后将a*16发送；甲乙双方都将发送数据与接收数据相或后再取反，从P0口输出控制D0—D7相应点亮。
3、间隔发送未按键，甲方不发送数据，按键后甲方每隔50ms连续发送4个字节：0xff、a、a、a。
乙方只在收到甲方数据0xff后的3个数据并验证相同时，才将接收数据*16发送。
甲乙双方都将发送数据与接收数据相或后，从P0口输出控制D0—D7相应点亮。
二、实验方案本人负责编程和处理乙机的编程和实验。
1、总体方案设计所用硬件：AT89C52、BUTTON、LED、10BQ040、电源共有4个按键K1、K2、K3、K4，分别连接到单片机P2.0、P2.1、P2.2、P2.3引脚，按键后对应引脚为低电平，通过4个二极管5连接到P3.2（外部中断0），通过通信接口排插将甲机的TXD、RXD连接到乙机的RXD、TXD。
软件设计：1、按键处理采用中断处理按键，甲方在外部中断0服务程序中：判断按键确定发送数据，并判断是否开始发送，若未开始发送，设置TI=1。
2、双向通信串行口中断后要注意判断是发送中断( TI=1 ) 还是接收中断( RI=1 )，判断完后要清除标志。
发送数据和接收数据函数void send(uchar dat){ACC=dat;TB8=P;//将奇偶校验位作为第9位数据发送，采用偶校验SBUF=ACC;}uchar receive(){ACC=SBUF;//将接收缓冲器的数据存于ACCif(RB8==P){//只有奇偶校验成功才能往下执行，接收数据return ACC;//返回接收缓冲器的数据}else{return 0x00;}}主要算法1（单向通信和双向通信实验项目合一）：1、全局变量的定义：uchar a; //记录发送数据uchar b;//记录接收数据2、外部中断0键控函数（用来发送数据给甲机）：void keyControl() interrupt 0{if(INT0==0){//K1键按下，a=0x01if(K1==0){a=0x01*16;}//K2键按下，a=0x02if(K2==0){a=0x02*16;}//K3键按下，a=0x04if(K3==0){a=0x04*16;}//K4键按下，a=0x08if(K4==0){a=0x08*16;}}TI=1;}3、串行口中断函数：void ES_int() interrupt 4{//串行口中断函数if(RI){RI=0;b=receive();}if(TI){TI=0;send(a);}}主要算法2（间隔发送）：1、全局变量的定义：uchar a;//发送数据int send_time=0;//记录发送的次数uchar b; //接收数据int receive_time=0;//记录接收的次数uchar c[3];//判断接收值是否相同2、串行口中断函数：void ES_int() interrupt 4{//串行口中断函数if(RI){//接收中断RI=0;if(receive_time==1){if(receive()==0xff){//判断第一次接收的数据是否为0xff，是继续接收后面的三个数据，否重新接收第一个数据receive_time++;}else{receive_time=1;}}else if(receive_time>=2&&receive_time<=4){if(receive_time==2){//接收第一位个数据c[0]=receive();}if(receive_time==3){//接收第二个数据c[1]=receive();}if(receive_time==4){//接收第三个数据c[2]=receive();if(c[0]==c[1]&&c[1]==c[2]){//判断后三个数据是否相同，相同就把接收到的数据*16然后发送给甲机b=c[0];a=b*16;send_time=1;TI=1;}}receive_time++;}}if(TI){//发送中断TI=0;if(send_time==1){send(0xff);}else if(send_time>=2&&send_time<=4){send(a);}if(send_time==4)//发送成功显示LEDlight(~(a|b));send_time++;}}2、实验原理图图2-1 实验原理图3、程序流程图图2-2 双向通信程序流程图图2-3 间隔发送程序流程图三、源程序双向通信程序源代码：#include"reg51.h"#define uchar unsigned char#define uint unsigned int//#define TH(a) (65536-a)/256//定义装入定时器高8位的时间常数//#define TL(a) (65536-a)%256//定义装入定时器低8位的时间常数sbit p=PSW^0;sbit K1=P2^0;sbit K2=P2^1;sbit K3=P2^2;sbit K4=P2^3;uchar a; //记录发送数据uchar b;//记录接收数据void light(uchar dat){//亮灯函数P0=dat;}void send(uchar dat){ACC=dat;TB8=P;//将奇偶校验位作为第9位数据发送，采用偶校验SBUF=ACC;}uchar receive(){ACC=SBUF;//将接收缓冲器的数据存于ACCif(RB8==P){//只有奇偶校验成功才能往下执行，接收数据return ACC;//返回接收缓冲器的数据}else{return 0x00;}}void main(){TMOD=0x20;//设置定时器T1为方式2定时IE=0x91;//总中段开，允许串行、外部中断0中断IT0=1;//选择外部中断0为跳沿触发方式SCON=0xd0;//设置串口为方式3并允许串口接收数据PCON=0x00;//SMOD=0;TH1=0xf4;TL1=0xf4; //给定时器T1赋初值，波特率设置为2500 TR1=1;//启动定时器T1while(1){light(~(a|b));//将发送数据和接收数据相或后取反显示}}void ES_int() interrupt 4{//串行口中断函数if(RI){RI=0;b=receive();}if(TI){TI=0;send(a);}}void keyControl() interrupt 0{if(INT0==0){//K1键按下，a=0x01if(K1==0){a=0x01*16;}//K2键按下，a=0x02if(K2==0){a=0x02*16;}//K3键按下，a=0x04if(K3==0){a=0x04*16;}//K4键按下，a=0x08if(K4==0){a=0x08*16;}}TI=1;}间隔发送程序源代码：#include"reg51.h"#define uchar unsigned char#define uint unsigned int#define TH(a) (65536-a)/256//定义装入定时器高8位的时间常数#define TL(a) (65536-a)%256//定义装入定时器低8位的时间常数sbit p=PSW^0;sbit K1=P2^0;sbit K2=P2^1;sbit K3=P2^2;sbit K4=P2^3;uchar a;//发送数据int send_time=0;//记录发送的次数uchar b; //接收数据int receive_time=0;//记录接收的次数uchar c[3];//判断接收值是否相同void light(uchar dat){//亮灯函数P0=dat;}void send(uchar dat){ACC=dat;TB8=P;//将奇偶校验位作为第9位数据发送，采用偶校验SBUF=ACC;}uchar receive(){ACC=SBUF;//将接收缓冲器的数据存于ACCif(RB8==P){//只有奇偶校验成功才能往下执行，接收数据return ACC;//返回接收缓冲器的数据}else{return 0x00;}}void main(){TMOD=0x21;//设置定时器T1为方式2定时，T0为方式1定时IE=0x93;//总中段开，允许串行、外部中断0、定时器T0中断IT0=1;//选择外部中断0为跳沿触发方式SCON=0xd0;//设置串口为方式3并允许串口接收数据PCON=0x00;//SMOD=0;TH1=0xf4;TL1=0xf4; //给定时器T1赋初值，波特率设置为2500 TR1=1;//启动定时器T1TH0=TH(50000);TL1=TL(50000);//给定时器T0赋初值，50msTR0=1;//定时器T0初始为开启状态while(1){}}void ES_int() interrupt 4{//串行口中断函数if(RI){//接收中断RI=0;if(receive_time==1){if(receive()==0xff){//判断第一次接收的数据是否为0xff，是继续接收后面的三个数据，否重新接收第一个数据receive_time++;}else{receive_time=1;}}else if(receive_time>=2&&receive_time<=4){if(receive_time==2){//接收第一位个数据c[0]=receive();}if(receive_time==3){//接收第二个数据c[1]=receive();}if(receive_time==4){//接收第三个数据c[2]=receive();if(c[0]==c[1]&&c[1]==c[2]){//判断后三个数据是否相同，相同就把接收到的数据*16然后发送给甲机b=c[0];a=b*16;send_time=1;TI=1;}}receive_time++;}}if(TI){//发送中断TI=0;if(send_time==1){send(0xff);}else if(send_time>=2&&send_time<=4){send(a);}if(send_time==4)//发送成功显示LEDlight(~(a|b));send_time++;}}void T0_int() interrupt 1{receive_time=1;RI=1;TH0=TH(50000);TL1=TL(50000);}void keyControl() interrupt 0{/*if(INT0==0){//K1键按下，a=0x01if(K1==0){a=0x01*16;}//K2键按下，a=0x02if(K2==0){a=0x02*16;}//K3键按下，a=0x04if(K3==0){a=0x04*16;}//K4键按下，a=0x08if(K4==0){a=0x08*16;}}*/}四、实验结果单向通信及双向通信：1、开机即接收来自甲机发送的默认数据0x0f，取反通过LED输出（如图4-1）图4-1 接收甲机发送的默认数据2、接收到来自甲机的数据0x02并取反通过LED输出（如图4-2）图4-2 接收来自甲机的数据0x023、K3键按下向甲机发送数据0x04*16并输出接收数据及发送数据相或并取反到LED（如图4-3）图4-3 K3键按下向甲机发送数据，本机输出数据间隔发送：1、接收到甲机发送的数据0x02，三次校验成功后发送0x02*16到甲机，输出接收数据和发送数据相或并取反后的结果到LED（如图4-4）图4-4 K3键按下恢复原来的交通灯状态并正常运行五、实验思考题1、为什么串行口中断后要注意判断是发送中断( TI=1 ) 还是接收中断( RI=1 )，判断完后要清除标志。
单片机串行通信实验结果描述
单片机串行通信实验结果描述一、实验介绍本实验是单片机串行通信实验，主要目的是通过串口通信，实现单片机与计算机之间的数据传输。
本实验所使用的单片机为STC89C52，串口通信方式为UART。
二、实验设备和材料1. STC89C52单片机开发板2. 电脑一台3. USB转TTL模块4. 杜邦线若干三、实验原理1. UART串口通信原理：UART是一种异步串行通信方式，其数据传输格式包括起始位、数据位、校验位和停止位。
在发送数据时，先发送起始位，然后发送数据位和校验位，并在最后发送停止位。
接收方接收到起始位后开始接收数据，并在接收完数据和校验位后等待停止位。
2. STC89C52串口通信原理：STC89C52具有两个UART串口，分别为UART0和UART1。
其中UART0可以通过P3.0（RXD）和P3.1（TXD）引脚进行连接；UART1可以通过P3.2（RXD1）和P3.3（TXD1）进行连接。
四、实验步骤1. 将USB转TTL模块连接到计算机上，并将杜邦线连接到模块上的TXD、RXD引脚。
2. 将另一端的杜邦线连接到STC89C52单片机开发板上的P3.0（RXD）和P3.1（TXD）引脚。
3. 打开串口调试助手，设置波特率为9600，数据位为8位，校验位为无，停止位为1位。
4. 编写单片机程序，实现串口通信功能。
具体代码如下：#include <reg52.h>#include <intrins.h>#define uchar unsigned char#define uint unsigned intsbit LED = P1^0;void InitUART(){TMOD |= 0x20;SCON = 0x50;TH1 = 0xFD;TL1 = 0xFD;TR1 = 1;}void SendByte(uchar dat) {SBUF = dat;while(TI == 0);TI = 0;}uchar ReceiveByte() {while(RI == 0);RI = 0;return SBUF;}void main(){InitUART();while(1){uchar ch = ReceiveByte();SendByte(ch);if(ch == 'A')LED = ~LED;}}5. 烧录程序到单片机中，并将开发板连接到电脑上。
单片机汇编 串口通信实验
一、实验项目名称串口通信实验二、实验内容现有两台单片机应用系统。
甲机发送内存中以TR_BUF为首地址的10个数据串，乙机把接收到的数据存入以RC_BUF为首地址的内存单元中。
设甲、乙两机的振荡频率为12MHz，串行口均工作在方式1下。
要求甲机用查询方式编程，乙机用中断方式编程。
三、实验原理图（纯软件部分实验报告可不要本部分）四、编程思路及算法分析流程图：五、程序清单甲机发送内存中以TR_BUF为首地址的10个数据串. org 0000hmov r2,#10mov r1,#tr_bufmov a,#0fehlp1: mov @r1,arl ainc r1djnz r2,lp1mov TMOD,#20Hmov th1,#0fdhmov tl1,#0fdhsetb tr1mov scon,#40hmov r0,#tr_bufmov r7,#100acall dy1slp: mov sbuf,@r0jnb ti,$clr tiinc r0djnz r7,lpsjmp $dy1s: mov r6,#200m1: mov r5,#0fahdjnz r5,$djnz R6,m1retEnd乙机把接收到的数据存入以RC_BUF为首地址的内存单元中org 0000hajmp mainorg 0023hajmp s20fworg 0030hmain: mov TMOD,#20Hmov th1,#0fdhmov tl1,#0fdhsetb tr1setb essetb eamov scon,#50hmov r0,#rc_bufmov r2,#10sjmp $s20fw: clr rimov @r0,sbufinc r0djnz r2,fanmov r3,#10mov r1,#rc_buflp1: mov a,@r1mov p1,aacall dy1sinc r1djnz r3,lp1fan: retidy1s: mov r6,#200m1: mov r5,#0fahdjnz r5,$djnz R6,m1retend六、实验仿真结果要有适当的图文解释。
单片机串口通信实验报告
单片机串口通信实验报告篇一：串行口通信实验单片机实验报告实验六串行口通信实验一、实验内容实验板上有RS-232接口，将该接口与PC机的串口连接，可以实现单片机与PC机的串行通信，进行双向数据传输。
本实验要求当PC机向实验板发送的数字在实验板上显示,按实验板键盘输入的数字在PC机上显示，并用串口助手工具软件进行调试。
二、实验目的掌握单片机串行口工作原理，单片机串行口与PC机的通信工作原理及编程方法。
三、实验原理51单片机有一个全双工的串行通讯口，所以单片机和电脑之间可以方便地进行串口通信。
进行串行通讯信要满足一定的条件，比如电脑的串口是RS232电平(-5～-15V为1，+5～+15V为0)，而单片机的串口是TTL电平(大于+2.4V为1，小于- 0.7V为0)，两者之间必须有一个电平转换电路实现RS232电平与TTL电平的相互转换。
为了能够在PC机上看到单片机发出的数据，我们必须借助一个Windows软件进行观察，这里我们可以使用免费的串口调试程序SSCOM32或Windows的超级终端。
单片机串行接口有两个控制寄存器：SCON和PCON。
串行口工作在方式0时，可通过外接移位寄存器实现串并行转换。
在这种方式下，数据为8位，只能从RXD端输入输出，TXD端用于输出移位同步时钟信号，其波特率固定为振荡频率的1/12。
由软件置位串行控制寄存器(SCON)的REN 位后才能启动，串行接收，在CPU将数据写入SBUF寄存器后，立即启动发送。
待8位数据输完后，硬件将SCON寄存器的T1位置1，必须由软件清零。
单片机与PC机通信时，其硬件接口技术主要是电平转换、控制接口设计和远近通信接口的不同处理技术。
在DOS操作环境下，要实现单片机与微机的通信，只要直接对微机接口的通信芯片8250进行口地址操作即可。
WINDOWS的环境下，由于系统硬件的无关性，不再允许用户直接操作串口地址。
如果用户要进行串行通信，可以调用WINDOWS的API应用程序接口函数，但其使用较为复杂，可以使用KEILC的通信控件解决这一问题。
单片机间的串口通信

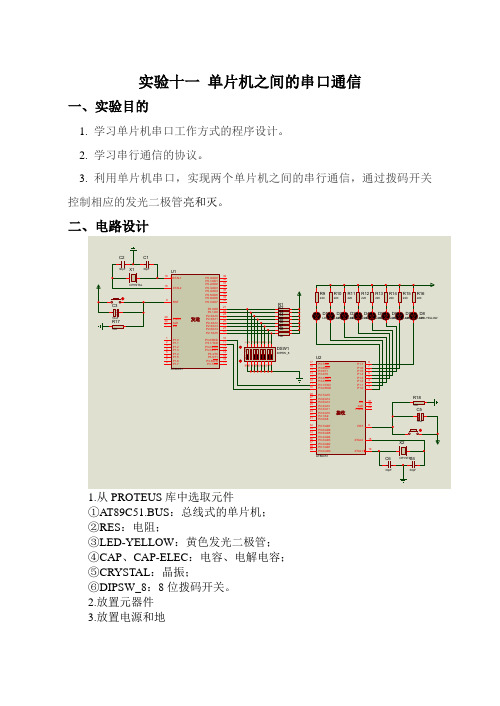

实验十一单片机之间的串口通信
一、实验目的
1.学习单片机串口工作方式的程序设计。
2.学习串行通信的协议。
3.利用单片机串口，实现两个单片机之间的串行通信，通过拨码开关控制相应的发光二极管亮和灭。
二、电路设计
1.从PROTEUS库中选取元件
①AT89C51.BUS：总线式的单片机；
②RES：电阻；
③LED-YELLOW：黄色发光二极管；
④CAP、CAP-ELEC：电容、电解电容；
⑤CRYSTAL：晶振；
⑥DIPSW_8：8位拨码开关。
2.放置元器件
3.放置电源和地
4.连线
5.元器件属性设置
6.电气检测
三、源程序设计、生成目标代码文件
1.流程图
2.源程序设计
通过菜单“sourc e→Add/Remove Source Files…”新建源程序文件：DZC11.ASM。
通过菜单“sourc e→DZC11.ASM”，打开PROTEUS提供的文本编辑器SRCEDIT，在其中编辑源程序。
程序编辑好后，单击按钮存入文件DZC11.ASM。
3.源程序编译汇编、生成目标代码文件
通过菜单“sourc e→Build All”编译汇编源程序，生成目标代码文件。
若编译失败，可对程序进行修改调试直至汇编成功。
四、PROTEUS仿真
1.加载目标代码文件
2.仿真
五、思考题：
1.简述串行口接收、发送缓冲区SBUF的工作机制以及串行口进行数据收发的过程。
2.简述串行口通信波特率的计算方法。
单片机双机之间的串行通信设计
单片机双机串行实验报告实验报告：单片机双机串行通信实验一、实验目的本实验旨在通过单片机实现双机间的串行通信，包括数据的发送和接收，并利用这种通信方式完成一定的任务。
二、实验原理1.串行通信：串行通信是将数据一个个位发送或接收的方式。
数据通过一个线路逐位发送或接收，可以减少通信所需的线路数目。
2. UART串口通信：UART是通用异步收发传输器(Universal Asynchronous Receiver/Transmitter)的简称，是一种最常用的串口通信方式，通常用于单片机与计算机、单片机与单片机之间的通信。
3.串口模块：串口模块是负责将数据转变为串行传输的硬件模块，包括发送端和接收端。
通过设置波特率、数据位、校验位和停止位等参数，可以实现数据的可靠传输。
4.单片机串口通信：单片机内部集成了UART串口通信接口，只需要通过相应的寄存器配置，可以实现串口通信功能。
5.双机串行通信：双机串行通信是通过串口将两台单片机进行连接，一台单片机作为发送端，负责将数据发送出去；另一台单片机作为接收端，负责接收并处理发送的数据。
三、实验器材与软件1.实验器材：两台单片机、USB转TTL模块、杜邦线若干。
2. 实验软件：Keil C51集成开发环境。
四、实验内容与步骤1.配置发送端单片机（1）连接单片机和USB转TTL模块，将USB转TTL模块的TXD端连接到单片机的P3口，将GND端连接到单片机的地线。
（2）在Keil C51环境下创建新工程，编写发送端程序。
（3）配置串口通信的波特率、数据位、校验位和停止位，并打开串口发送中断。
（4）循环发送指定的数据。
2.配置接收端单片机（1）连接单片机和USB转TTL模块，将USB转TTL模块的RXD端连接到单片机的P3口，将GND端连接到单片机的地线。
（2）在Keil C51环境下创建新工程，编写接收端程序。
（3）配置串口通信的波特率、数据位、校验位和停止位，并打开串口接收中断。
串行口实验报告
一、实验目的1. 理解串行通信的基本原理和常用协议。
2. 掌握单片机串行口的工作方式及其程序设计。
3. 通过实际操作，实现单片机之间的串行通信，验证通信协议的正确性。
4. 学习串行通信在实际应用中的调试和故障排除方法。
二、实验设备1. 单片机开发板（如STC89C52、AT89C51等）2. 串行通信模块（如MAX232、CH340等）3. 连接线（杜邦线、串行线等）4. 电脑（用于调试程序）5. 串口调试工具（如串口助手、PuTTY等）三、实验原理串行通信是指数据在一条线路上按位顺序传送，一次只能传送一位。
与并行通信相比，串行通信具有成本低、传输距离远、易于实现等优点。
串行通信的常见协议有RS-232、RS-485、I2C、SPI等。
本实验采用RS-232协议，通过单片机的串行口实现数据的发送和接收。
四、实验步骤1. 硬件连接将单片机的串行口（如RXD、TXD）与串行通信模块的RXD、TXD引脚相连，并通过杜邦线连接到电脑的串口。
2. 软件设计（1）编写单片机程序，实现数据的发送和接收。
（2）编写电脑端程序，用于发送和接收数据。
3. 程序调试（1）将单片机程序烧写到单片机中。
（2）在电脑端打开串口调试工具，设置波特率、数据位、停止位、校验位等参数。
（3）通过串口调试工具发送数据，观察单片机接收到的数据是否正确。
4. 实验结果分析通过实验，成功实现了单片机之间的串行通信。
在调试过程中，遇到以下问题：（1）波特率设置不正确：波特率设置错误会导致数据无法正确接收。
通过查阅相关资料，找到了正确的波特率设置方法。
（2）串行口初始化错误：串行口初始化参数设置错误会导致通信中断。
通过查阅相关资料，找到了正确的初始化方法。
（3）数据接收错误：数据接收过程中，可能出现乱码现象。
通过检查程序代码，发现是数据接收缓冲区溢出导致的。
通过调整接收缓冲区大小，解决了该问题。
五、实验总结通过本次实验，掌握了单片机串行通信的基本原理和编程方法。
单片机串口应用实验报告
单片机串口应用实验报告
实验名称：单片机串口应用实验
实验目的：
1. 学习串口通信的基本原理和工作机制；
2. 掌握单片机串口通信的配置方法和编程技巧；
3. 实现单片机与电脑的数据传输和通信。
实验器材和软件：
1. 单片机：STC89C52RC（或其他型号的单片机）；
2. 串口模块：MAX232（或其他型号的转换电路）；
3. USB转串口模块；
4. 电脑；
5. Keil C51开发环境；
6. 串口调试助手。
实验原理和步骤：
1. 硬件连接：将单片机的RX和TX引脚分别连接到串口模块的TX和RX引脚，并连接串口模块的VCC和GND引脚到单片机的VCC和GND引脚。
将串口模块的TX和RX引脚分别连接到USB转串口模块的RX和TX引脚，并将USB转串口模块插入电脑的USB接口。
2. 软件配置：
a. 打开Keil C51开发环境，选择对应的单片机型号；
b. 配置串口通信参数，如波特率、数据位、停止位等；
c. 编写程序，实现串口通信的功能；
d. 编译、烧录程序到单片机中。
实验结果：
在串口调试助手中输入数据，单片机接收到数据后进行处理，并将结果反馈给电脑进行显示。
实验总结和体会：
通过本实验，我了解了串口通信的原理和工作机制，掌握了单片机串口通信的配置方法和编程技巧。
实现了单片机与电脑的数据传输和通信，对单片机串口应用有了更深的理解和实践经验。
单片机串口通讯实验报告
试验十单片机串行口与PC机通讯试验汇报㈠试验目旳1.掌握串行口工作方式旳程序设计, 掌握单片机通讯旳编制；2.理解实现串行通讯旳硬环境, 数据格式旳协议, 数据互换旳协议；3.理解PC机通讯旳基本规定。
㈡试验器材1.G6W仿真器一台2.MCS—51试验板一台3.PC机一台㈢试验内容及规定运用8051单片机串行口, 实现与PC机通讯。
本试验实现如下功能, 将从试验板键盘上键入旳字符或数字显示到PC 机显示屏上, 再将PC机所接受旳字符发送回单片机, 并在试验板旳LED上显示出来。
㈣试验环节1.编写单片机发送和接受程序, 并进行汇编调试。
2.运行PC机通讯软件“commtest.exe”, 将单片机和PC机旳波特率均设定为1200。
运行单片机发送程序, 按下不一样按键（每个按键都定义成不一样旳字符）, 检查PC机所接受旳字符与否与发送旳字符相似。
将PC机所接受旳字符发送给单片机, 与此同步运行单片机接受程序, 检查试验板LED数码管所显示旳字符与否与PC机发送旳字符相似。
㈤试验框图源程序代码:ORG 0000HAJMP STARTORG 0023HAJMP SERVEORG 0050HSTART: MOV 41H,#0H ;对几种寄存地址进行初始化MOV 42H,#0HMOV 43H,#0HMOV 44H,#0HMOV SCON,#00H ;初始化串行口控制寄存器, 设置其为方式0LCALL DISPLAY ;初始化显示MOV TMOD,#20H ;设置为定期器0, 模式选用2MOV TL1, #0E6H ;设置1200旳波特率MOV TH1, #0E6HSETB TR1 ;开定期器MOV SCON,#50H ;选用方式1, 容许接受控制SETB ESSETB EA ;开中断LOOP: ACALL SOUT ;键盘扫描并发送, 等待中断SJMP LOOPSERVE JNB RI,SEND ;判断是发送中断还是接受中断, 若为发送中断则调用ACALL SIN ;发送子程序, 否则调用接受子程序RETISEND: CLR TI ;发送子程序RETISIN: CLR RI ;接受子程序MOV SCON, #00HMOV A, SBUF ;接受数据LCALL XS ;调用显示子程序RETI子程序：SOUT: CLR TI ;清发送中断标志位LCALL KEY ;调用判断按键与否按下子程序MOV A,R0 ;将按键对应旳数字存入AMOV SBUF,A ;输出按键数字给锁存RETKEY: MOV P1,#0FFH ;将P1设置为输入口MOV A, P1CPL A ;将A内值取反ANL A, #0FFHJZ KEY ;将A与FFH与后判断与否为0, 若为0则表达无按键按下跳回KEYLCALL D ;调用延时子程序消抖MOV A, P1CPL AANL A, #0FFHJZ KEYMOV B,A ;判断有按键按下, 将值赋给BKEY1: MOV A, P1CPL AANL A,#0FFHJNZ KEY1LCALL DMOV A,BJB ACC.0,PKEY1 ;依次判断A内数据每个位与否为1, 并跳JB ACC.1,PKEY2 ;转到相对应位旳子程序JB ACC.2,PKEY3JB ACC.3,PKEY4JB ACC.4,PKEY5JB ACC.5,PKEY6JB ACC.6,PKEY7JB ACC.7,PKEY8EKEY: RETPKEY1: A JMP K1PKEY2: A JMP K2PKEY3: A JMP K3PKEY4: A JMP K4PKEY5: A JMP K5PKEY6: A JMP K6PKEY7: A JMP K7PKEY8: A JMP K8K1: MOV R0,#01H ;将对应旳数据赋给R0后跳转到EKEY SJMP EKEYK2: MOV R0,#02HSJMP EKEYK3: MOV R0,#03HSJMP EKEYK4: MOV R0,#04HSJMP EKEYK5: MOV R0,#05HSJMP EKEYK6: MOV R0,#06HSJMP EKEYK7: MOV R0, #07HSJMP EKEYK8: MOV R0, #08HSJMP EKEYXS:MOV SCON,#00H ;显示子程序, 采用同步移位寄存器CLR TIMOV DPTR, #TABMOVC A,@A+DPTR ;将对应数值旳数码管显示数值送入SBUF MOV R5,#04H ;共四位需要显示MOV 41H, AMOV R0, #41HDISPLAY1: MOV A,@R0MOV SBUF, AJNB TI,$ ;与否传完了CLR TI ;清除中断标志位INC R0DJNZ R5, DISPLAY1MOV S CON, #50HRETD: ;延时子程序MOV R7, #10HDELAY1: MOV R6, #0FFHDELAY2: DJNZ R6, DELAY2DJNZ R7, DELAY1RETTAB: DB 0BBH, 09H, 0EAH, 6BHDB 59H, 73H, 0F3H, 0BHDB 0FBH本次试验中处理了怎样判断数据是发送还是接受旳问题和怎样判断数据与否发送或接受完毕旳问题, 通过试验中旳讨论和研究书上有关串行口旳内容, 我们通过中断标志位和循环很好旳处理了这个问题。
单片机串口实验
单片机课程设计报告实验一串口通信实验系别年级专业班级班学号学生姓名指导教师设计时间目录1.题目 (2)2.实验要求 (2)2.1实验目的 (2)2.2实验内容 (2)3.总体设计 (4)2.1硬件设计 (4)2.2软件设计 (8)4. 运行结果 (12)5.结论 (12)6.心得体会 (13)7.参考文献............. 错误!未定义书签。
31.题目串口通信实验2.实验要求2.1：实验目的1、掌握8051单片机串行口工作原理；2、掌握串口编程与调试方法；3、了解Modbus协议及其应用；4、了解数据传输的可靠性措施与CRC校验实现方法；5、掌握8051单片机的Modbus编程；2.2：实验内容1、串口功能验证：PC机与8051单片机通信实验：若PC机发送数据a，则单片机接收到a后向PC机发送a+1；用串口工具软件（sscom32）观察通信结果。
设计思路：PC机采用主动方式，单片机为被动方式，因单片机端不知道PC何时发数据，若单片机采用查询方式接收，会产生接收不到PC数据而“死等”的现象。
因此为了不影响单片机端的主程序运行，单片机应采用中断方式接收；参考源码：//中断服务程序unsigned char Rxd_Data;//串口接收数据unsigned char Rxd_Over;//串口接收完成标志//串口初始化函数9600bpsvoid Sbuf_Init(void){SCON=0x50; //10位方式//波特率设置PCON=0x00; //波特率不倍增TMOD=(TMOD&0x0f)|0x20;//T1方式2TH1=0xfd; //T1计数初值TL1=0xfd;ES=1;EA=1; //串口中断使能TR1=1; //启动定时器}void UART_ISR(void) interrupt 4{if(RI)//接收产生的中断{RI=0;//清接收标志Rxd_Data=SBUF; //接收数据Rxd_Over=1; //置Rxd_Over标志}}void main(void){Sbuf_Init(); //串口初始化while(1){if(Rxd_Over) //若接收完成{//串口数据发送SBUF=a+1; //串口发送while(TI==0); //等待发送完成TI=0;//清发送标志Rxd_Over=0; //清Rxd_Over标志}}}利用此程序可以判断串口通信是否正常。
单片机串口通讯实验报告
单片机串口通讯实验报告实验报告：单片机串口通讯实验一、实验目的1.掌握单片机串口通讯原理和方法。
2.学习如何通过单片机与计算机进行串口通讯。
3.熟悉串口通讯的相关命令和编程方法。
二、实验原理串口通讯是一种数据交换的方式，通过串口可以将数据从计算机发送到单片机，也可以将数据从单片机发送到计算机。
在单片机中，常用的串口通讯方式有UART和USART。
串口通讯的基本原理是通过两根信号线（TX-发送线和RX-接收线）进行数据的传输。
在本实验中，我们将使用UART通讯方式，通过串口将单片机接收到的数据发送到计算机上，并将计算机发送的数据显示在液晶屏上。
三、实验器材1.STM32F103C8T6开发板一块2.杜邦线若干B转串口模块一块4.计算机一台四、实验步骤1.连接硬件设备：将STM32F103C8T6开发板通过USB转串口模块与计算机相连。
2.配置串口参数：在单片机开发环境中，选择正确的串口号和波特率参数。
3.配置中断优先级：为了确保串口接收中断能够正常工作，需要设置中断优先级。
4.编写程序代码：根据实验要求，编写单片机的串口通讯程序。
5.烧录程序代码：将编写好的程序代码烧录到单片机中。
6.运行程序：在计算机上打开串口调试工具，观察串口通讯是否正常。
五、实验结果通过实验，我们成功实现了单片机与计算机之间的串口通讯。
通过串口调试工具，我们可以在计算机上看到从单片机发送过来的数据，并且可以通过计算机发送数据，从而在液晶屏上显示出相应的结果。
六、实验分析1.串口通讯是一种较为常见且灵活的数据传输方式，能够满足很多实际需求。
2.在编写串口通讯程序时，需要根据具体的芯片和开发环境进行相应的配置。
3.在使用串口调试工具时，需要注意选择正确的串口号和波特率，否则无法正常进行通讯。
4.串口通讯可以在许多领域进行应用，如物联网、机器人控制等。
七、实验总结通过本次实验，我学习到了单片机串口通讯的基本原理和方法，了解了UART通讯方式的具体实现。
串口通信实验报告
一、实验目的1. 了解串口通信的基本原理和作用。
2. 掌握单片机串口通信的编程方法。
3. 通过实验验证串口通信的可靠性和稳定性。
二、实验原理串口通信是指通过串行通信接口进行的数据传输方式。
串口通信具有传输速率较低、通信距离较近等特点，但具有简单、可靠、易于实现等优点。
在单片机应用中，串口通信广泛应用于数据采集、设备控制、远程通信等领域。
单片机串口通信的基本原理是：通过单片机的串行通信接口（如UART、USART等）发送和接收数据。
串口通信的数据格式通常包括起始位、数据位、奇偶校验位和停止位。
三、实验设备1. 单片机开发板（如STC89C52、STM32等）2. 串口调试助手（如PuTTY、串口调试助手等）3. 仿真软件（如Proteus、Keil等）四、实验内容1. 串口通信硬件连接2. 串口通信软件编程3. 串口通信调试与验证五、实验步骤1. 硬件连接（1）将单片机的TXD、RXD、GND等引脚与计算机的串口通信线相连。
（2）将计算机的串口通信线与串口调试助手相连。
2. 软件编程（1）在仿真软件中编写单片机程序，实现数据的发送和接收。
（2）在串口调试助手中编写程序，实现数据的发送和接收。
3. 调试与验证（1）在仿真软件中运行单片机程序，观察串口调试助手中的数据是否正确接收。
（2）修改单片机程序，改变发送和接收的数据，验证串口通信的可靠性。
六、实验结果与分析1. 实验结果通过实验，成功实现了单片机与计算机之间的串口通信。
在串口调试助手中，可以观察到单片机发送的数据被正确接收，同时也可以向单片机发送数据。
2. 实验分析（1）实验验证了单片机串口通信的可靠性和稳定性。
（2）实验过程中，需要注意波特率、数据位、停止位等参数的设置，以保证通信的准确性。
（3）实验过程中，可以尝试不同的通信协议，如ASCII码、十六进制等，以适应不同的应用场景。
七、实验心得1. 串口通信是一种简单、可靠的数据传输方式，在单片机应用中具有广泛的应用前景。
单片机串口实验报告
单片机串口实验报告一、实验目的本实验旨在通过单片机串口通信的方式，实现单片机与计算机之间的数据传输，并掌握串口通信的基本原理和操作方法。
二、实验器材1. STC89C52单片机开发板2. USB转串口模块3. 电脑一台4. 杜邦线若干三、实验原理1. 串口通信原理串口通信是一种异步通信方式，即发送和接收双方没有统一的时钟信号。
在串口通信中，发送方将数据以固定的位数（如8位）分成一个个字符，每个字符之间用一个起始位和一个或多个停止位隔开。
接收方在接收到起始位后开始接收数据，并在停止位处停止接收。
由于每个字符之间有起始位和停止位隔开，因此可以通过这些特殊符号来识别每个字符。
2. 单片机与计算机之间的串口通信单片机与计算机之间的串口通信需要通过USB转串口模块来实现。
USB转串口模块将计算机的USB接口转换成RS232标准接口，单片机则直接使用RS232标准接口进行通讯。
四、实验步骤1. 连接硬件设备：将STC89C52单片机开发板和USB转串口模块通过杜邦线连接起来，并将USB转串口模块插入电脑的USB接口。
2. 编写程序：使用Keil C51软件编写程序，实现单片机通过串口向计算机发送数据，并接收计算机返回的数据。
3. 烧录程序：将编写好的程序烧录到单片机中。
4. 运行程序：在电脑上打开串口调试助手，设置好串口参数（如波特率、数据位、停止位等），并打开串口连接。
然后在单片机上运行程序，观察串口调试助手上是否能够正常接收到单片机发送的数据，并能够将计算机发送过来的数据正确地显示在单片机上。
五、实验结果经过实验，我们成功地实现了单片机与计算机之间的串口通信。
在Keil C51软件中编写了相应的程序，并将其烧录到了STC89C52单片机中。
通过USB转串口模块将单片机与计算机连接起来，在电脑上打开串口调试助手并设置好参数后，我们可以看到成功地从单片机向电脑发送了一些数据，并且也能够正确地接收到电脑返回的数据。
单片机串口通讯实验报告
单片机串口通讯实验报告本实验是基于单片机和串口通讯的实验，旨在通过掌握单片机与计算机之间的串口通讯原理、方法和技巧，提高学生在单片机应用方面的操作技能和实践能力。
本实验将分为以下三个部分进行讲解：一、实验原理串口是指通过一条通信线路，将数据以一定的格式传输到一个设备或计算机上。
单片机是一种非常常见的嵌入式系统，具有很好的应用前景。
通过学习单片机串口通信原理，可以更好地理解嵌入式系统的应用场景。
串口发送数据的基本原理是将二进制的数据码转换成特定规则的数据帧，发送到串口的通信线路上。
串口接收数据的基本原理是从串口线路上读取二进制码，对码进行格式化解码，再存储到相应的缓存区中。
计算机和单片机通讯的原理基本一致，但是具体的实现方法和细节要根据所用的串口模块和单片机芯片来确定。
二、实验步骤该实验将从计算机到单片机的数据传输进行实验。
其中，计算机上将使用串口终端软件RealTERM，单片机使用TTL串口。
1.连接TTL串口首先，将串口线连接到单片机的TTL串口上（RX、TX、GND）。
2.串口设置打开RealTERM软件，设置串口参数（波特率、数据位、奇偶校验、停止位等）。
在Windows系统中，可以通过设备管理器查看串口设备，从而确定串口号（通常为COM1、COM2等）。
3.单片机程序设计单片机程序中需要设置串口参数、发送数据和接收数据等功能。
在发送数据时，需要将发送缓存区中的数据转换成相应的数据帧格式，再通过串口发送到计算机上。
在接收数据时，需要从串口接收缓存区中读取数据，并且解析成特定的格式，再将数据存储到所需的区域。
4.进行实验打开串口终端软件后，点击“打开串口”按钮，可以看到从单片机发送的数据。
可以通过键盘输入数据，以进行数据的发送和接收。
具体操作步骤可以根据实际需要来确定，可以设置不同的数据帧格式和接收响应逻辑。
三、实验结果通过上述实验，可以掌握单片机串口通信的基本原理和实现方法。
可以通过实验得到一些操作技巧，例如：1.根据计算机和单片机所使用的串口模块和相关参数，选择合适的波特率、数据位、奇偶校验和停止位等控制参数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
滨江学院
单片机原理及应用
题目单片机串口通信实验
院系____电子工程系______
专业_____通信工程_______
学生姓名_______******_______
学号______**********___
二Ｏ一二年六月十日
单片机串口通信实验
摘要：CPU 与其外部设备之间的信息交换或计算机之间的信息交换均可被称为“通信”。
串行通信是指数据逐位顺序串行传送的通信方式。
串行通信只需一对传输线，并且可以利用电话线等现有通信信道作为传输介质，因而可以大大降低传输线路的成本。
关键字：51单片机，串口通信，全双工
正文：MCS 一51 系列单片机内部有一个可编程的全双工串行通信口，可作为通用异步接收和发送器，也可作为同步移位寄存器用。
该串行口有4 种工作模式。
片内的定时器／计数器可用作波特率发生器。
接收、发送均可工作在查询方式或中断方式。
MCS 一51 系列单片机内部的串行通信口，有二个物理上相互独立的接收、发送缓冲器SBUF，对外也有两条独立的收、发信号线RxD（P3.0）和TxD（P3.1）。
可以同时发送、接收数据，实现全双工传送。
发送缓冲器和接收缓冲器不能互换，发送缓冲器只能写入不能读出，接收缓冲器只能读出不能写入。
两个缓冲器占用同一个端口地址（99H）。
具体对哪一个缓冲器进行操作，取决于所用的指令是发送还是接收。
一、实验
1、实验目的
掌握单片机串行口工作原理，单片机串行口与PC机的通信工作原理及编程方法。
2、实验器材
微机、串口通讯软件、程序烧录软件、面包板一块、芯片一块、电焊等
3、实验内容
实验板上有RS-232接口，将该接口与PC机的串口连接，可以实现单片机与PC机的串行通信，进行双向数据传输。
本实验要求当PC机向实验板发送的数字在实验板上显示,按实验板键盘输入的数字在PC机上显示，并用串口助手工具软件进行调试。
4、实验原理
51单片机有一个全双工的串行通讯口，所以单片机和电脑之间可以方便地进行串口通信。
进行串行通讯信要满足一定的条件，比如电脑的串口是RS232电平(-5～-15V为1，+5～+15V为0)，而单片机的串口是TTL电平(大于+2.4V 为1，小于- 0.7V为0)，两者之间必须有一个电平转换电路实现RS232电平与TTL电平的相互转换。
为了能够在PC机上看到单片机发出的数据，我们必须借助一个Windows 软件进行观察，这里我们可以使用免费的串口调试程序SSCOM32或Windows 的超级终端。
单片机串行接口有两个控制寄存器：SCON和PCON。
串行口工作在方式0时，可通过外接移位寄存器实现串并行转换。
在这种方式下，数据为8位，只能从RXD端输入输出，TXD端用于输出移位同步时钟信号，其波特率固定为振荡频率的1/12。
由软件置位串行控制寄存器(SCON)的REN位后才能启动，串行接收，在CPU将数据写入SBUF寄存器后，立即启动发送。
待8位数据输完后，硬件将SCON寄存器的T1位置1，必须由软件清零。
单片机与PC机通信时，其硬件接口技术主要是电平转换、控制接口设计和远近通信接口的不同处理技术。
在DOS操作环境下，要实现单片机与微机的通
信，只要直接对微机接口的通信芯片8250进行口地址操作即可。
WINDOWS 的环境下，由于系统硬件的无关性，不再允许用户直接操作串口地址。
如果用户要进行串行通信，可以调用WINDOWS的API应用程序接口函数，但其使用较为复杂，可以使用KEILC的通信控件解决这一问题。
实验原理图
5、焊接图
焊接参考图
实物图
二、程序
#include <reg51.h>
#include <string.h>
void init_serialcomm(void)
{
SCON = 0x50; //SCON: 串口工作方式1，允许接收TMOD |= 0x20; //TMOD: 定时器1的工作方式2
PCON |= 0x80; //SMOD=1;
TH1 = 0xF4; //Baud:4800 fosc=11.0592MHz IE |= 0x90; //开总中断，开串口中断
TR1 = 1; // 开启定时器1
}
//向串口发送一个字符
void send_char_com(unsigned char *ch)
{
unsigned int i=0;
while(ch[i]!='\0')
{
SBUF=ch[i];
while(TI==0);
TI=0;
i++;
}
}
//串口接收中断函数
void serial () interrupt 4
{
if(RI)
{ //清除接收中断标志位
raid[count]=SBUF;
RI = 0; //读出接收到的数据
count++;
}
if(raid[count-1]=='\r')
{
raid[count-1]='\0';
send_char_com(raid);//串口输出
count=0;
//接收中断并且单片机向arm 传14 byte字符串是否完毕*/ }
main()
{
init_serialcomm(); //初始化串口
while(1)
{ //等待串口接收中断
}
}
三、调试
打开VSPD，界面如下图所示：
左边栏最上面的是电脑自带的物理串口。
点右边的add pair，可以添加成对的串口。
一对串口已经虚拟互联了，如果添加的是COM3、COM4，用COM3发送数据，COM4就可以接收数据，反过来也可以。
接下来的一步很关键。
把KEIL和虚拟出来的串口绑定。
现在把COM3和KEIL 绑定。
在KEIL中进入DEBUG模式。
在最下面的COMMAND命令行，输入mode com3 9600,0,8,1 %分别设置com3的波特率、奇偶校验位、数据位、停止位
assign com3 <sin> sout %把单片机的串口和COM3绑定到一起。
因为
所用的单片机是
%AT89C51，只有一个串口，所以用SIN，SOUT，如果单片机有
%几个串口，可以选择S0OIN，S0OUT，S1IN，S1OUT。
打开串口调试助手
第一步：把串口线或者USB 转串口线插到计算机上。
第二步：打开串口调试助手接着选择串口，串口线和USB 转串口的端口号查看路径：可以到桌面上鼠标放在我的电脑上--右键--属性--硬件--设备管理器-（COM 和LPT）,点开端口前面的+号查看即可。
四、结论
我们认真学习和熟练掌握了电子器件的理论知识和使用方法，特别留意焊接过程中的焊锡使用的技术要点，以及对电路的正确验证（以防短路，烧毁器件）。
焊接完毕之后，进行程序测试硬件。
通过对单片机实验开发板的硬件认识和对开发板完整测试，实验的测试现象达到预期要求。
最终达到了此次实验的成功。
